Система AСO DRAIN S100К - S300К розроблена для всіх класів навантажень від А15 до F900 (до 90 тонн), по стандарту DIN 19580, спеціально для зон з високим навантаженням.

Борти каналів укріплені чавунною кромкою товщиною 4 мм і укомплектовані литими чавунними решітками з безґвинтовим кріпленням Powerlock®, що робить простим і швидким монтаж і обслуговування систем AСO DRAIN SK.

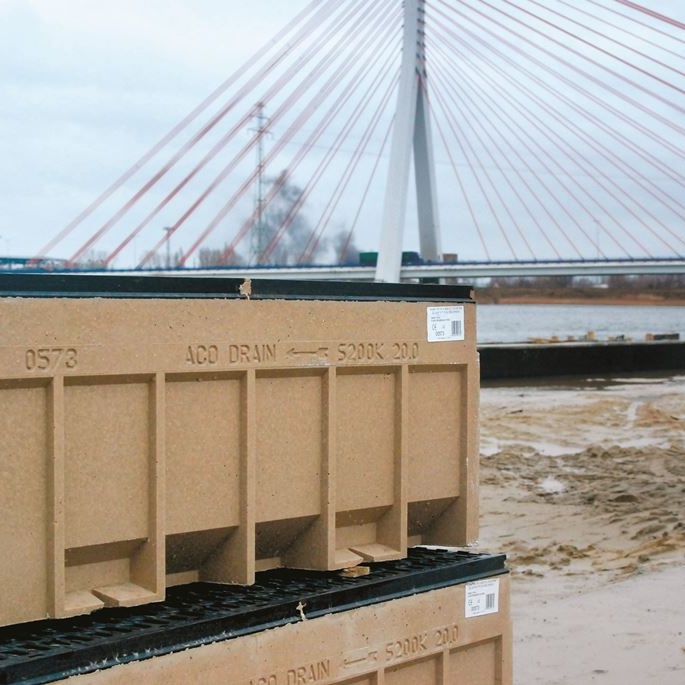

ACO Drain SK

Область застосування:

  • АЗК та паливні баки
  • Автомагістралі та швидкісні траси

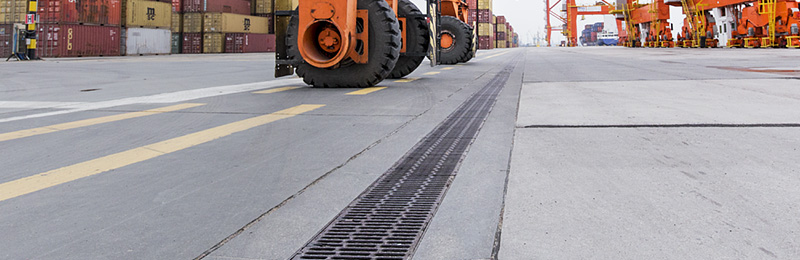

  • Порти
  • Поверхні та покриття з рухом важкого промислового транспорту
  • Аеропорти (злітно-посадкова смуга)
  • Парковки вантажних автомобілів
  • Перехрестя доріг та зупинки транспорту
  • Логістичні центри та пункти розвантаження контейнерів
  • Склади та паркувальні центри
  • Автомийки

Ширина каналів (мм) 100, 150, 200, 300

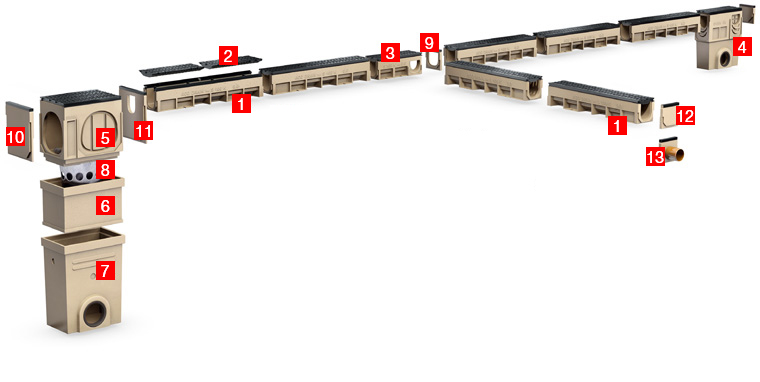

Елементи системи:

1 – Канал S100K 1 м
2
– Решітка (поставляється у комплекті з каналом)
3
– Канал 0,5 м для T- та L-подібних з'єднань
4
– Піскоуловлювач з одного елементу
5
– Піскоуловлювач - верхня частина
6
– Піскоуловлювач - середня частина

7 – Піскоуловлювач - нижня частина з відводом
8
– Корзина для осаду
9
– Адаптер для зміни напрямку
10
– Стінка піскоуловлювача S300K
11
– Адаптер S100K/S300K
12
– Торцева стінка
13
– Торцева стінка з відводом


Опис системи

Канали

  • Клас навантаження: D400 або F900
  • Матеріал: полімербетон
  • Тип каналу:- з ухилом (шир. 100) - без ухилу

Решітки

  • Клас навантаження: D400 або F900
  • Матеріал: ковкий чавун. Решітки класу F900 і системи ACO Drain S100-300K, з додатковим антикорозійним покриттям KTL.
  • Для каналів класу навантаження D400, решітки знаходяться під захистом тимчасового покриття.
  • Кріплення решітки Powerlock - запатентована безгвинтова система кріплення решіток: рухоме кріплення з блокуючою пружиною з нержавіючою сталі.

Піскоуловлювачі

  • Клас навантаження: D400 або F900
  • Матеріал: полімербетон
  • Версія: З однією або декількох частин (за потребою)
  • Всі піскоуловлювачі мають отвори для відведення води з інтегрованою системою герметизації, що гарантує якісне підключення до каналізації

Переваги системи

  • застосовування каналів з ухилом дна 0,5% (для каналів S100K)
  • додатково у систему може бути встановлений запобіжний ковпачок (для S100 і S300K), який дозволяє закривати отвір водовідводу, коли до каналу потрапляють агресивні або шкідливі речовини
  • дванадцять болтів запобігають зміщенню решітки каналу

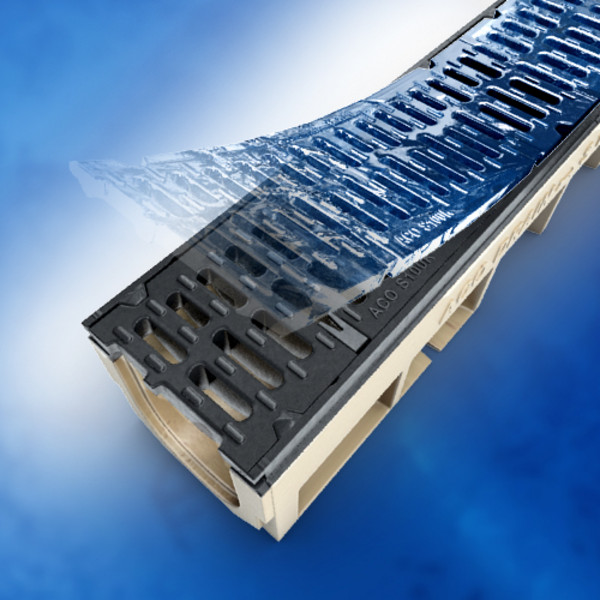

  • решітки та їх стінки вкриті захисним покриттям KTL, що запобігає стиранню та корозію, та зберігає естетичний зовнішній вигляд

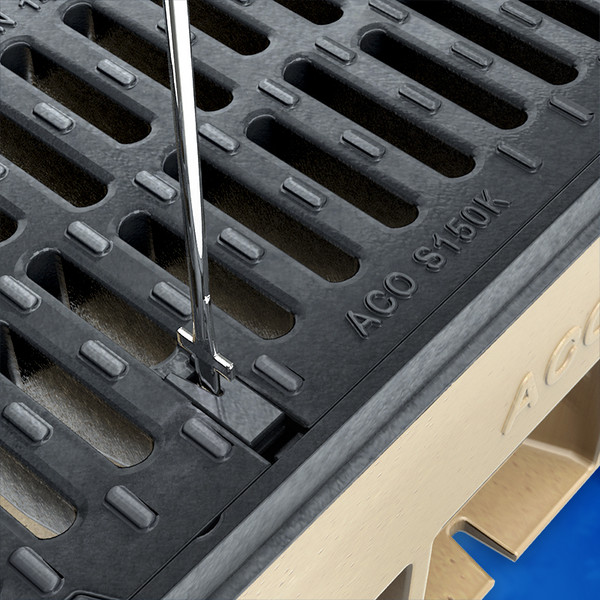

  • система кріплення Powerlock - безгвинтова система кріплення решітки для зручного обслуговування (огляду та очищення) в будь-який час після встановлення

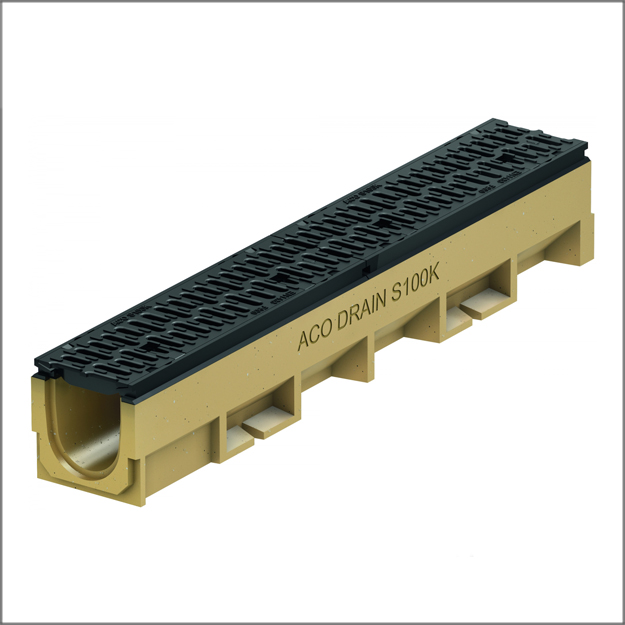

Канали ACO Drain S100K
  • Клас навантаження D400 - F900
  • Висота канала 165 мм
  • Ширина канала 160 мм
  • Гідравлічна ширина 100 мм
  • Поверхня вхідного отвору решітки 380 см²/м
  • З решітками із кріпленням Powerlock®
Детальніше

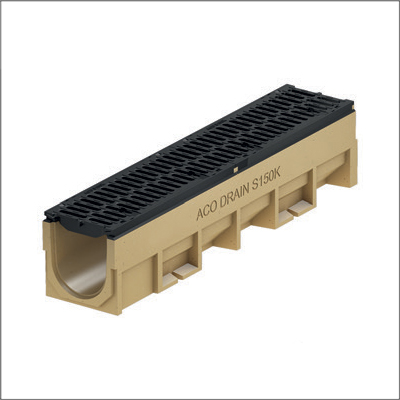

Канали ACO Drain S150K
  • Клас навантаження D400 - F900
  • Висота канала 220 мм
  • Ширина канала 210 мм
  • Гідравлічна ширина 100 мм
  • Поверхня вхідного отвору решітки 380 см²/м
  • З решітками із кріпленням Powerlock®
Детальніше

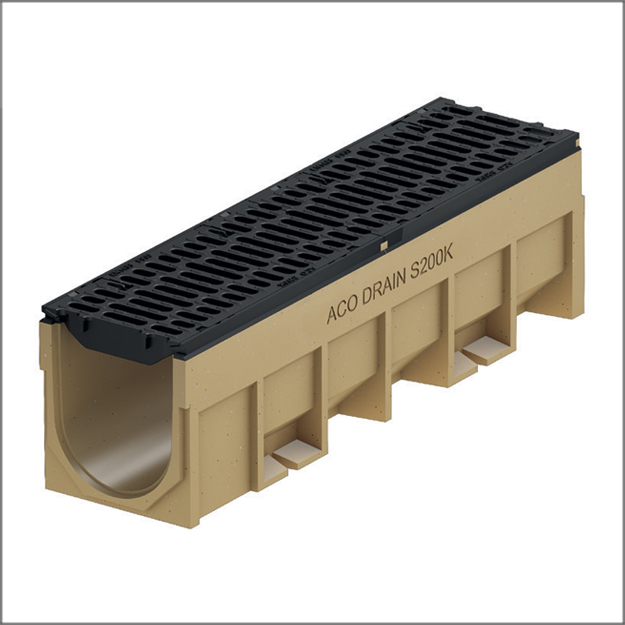

Канали ACO Drain S200K
  • Клас навантаження D400 - F900
  • Висота канала 290 мм
  • Ширина канала 260 мм
  • Гідравлічна ширина 200 мм
  • Поверхня вхідного отвору решітки 380 см²/м
  • З решітками із кріпленням Powerlock®
Детальніше

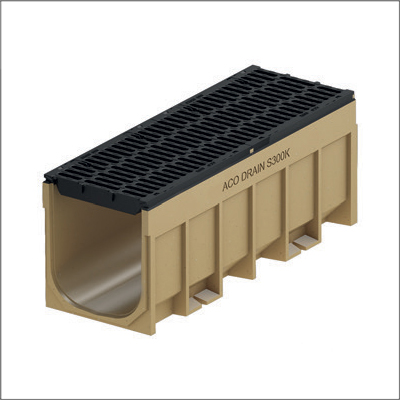

Канали ACO Drain S300K
  • Клас навантаження D400 - F900
  • Висота канала 400-455мм
  • Ширина канала 360 мм
  • Гідравлічна ширина 300 мм
  • Поверхня вхідного отвору решітки 380 см²/м
  • З решітками із кріпленням Powerlock®
