ACO ShowerDrain C без фланця

Канал без фланця

Відсутність фланця для гідроізоляції. Канал без фланця може бути використаний для монтажу в будь-якій частині душової, а також дозволяє монтувати декілька каналів у ряд.

00a

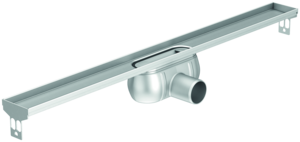

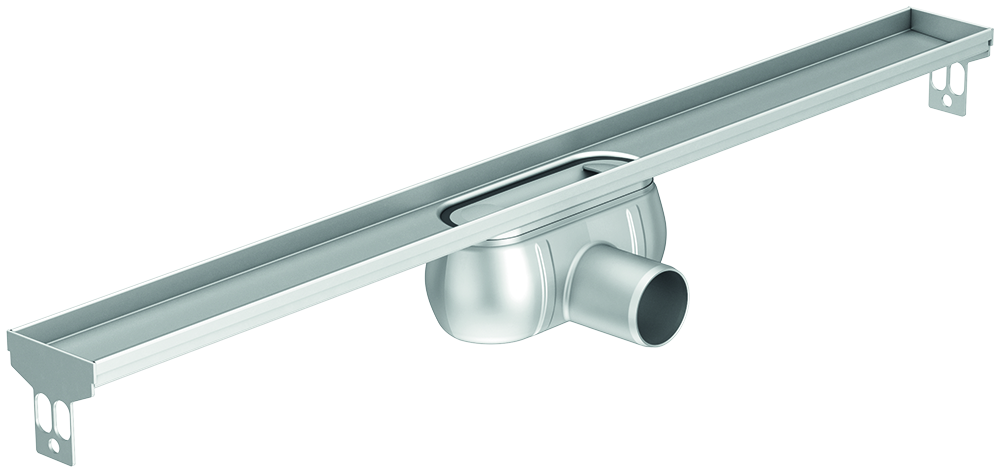

9010.88.14

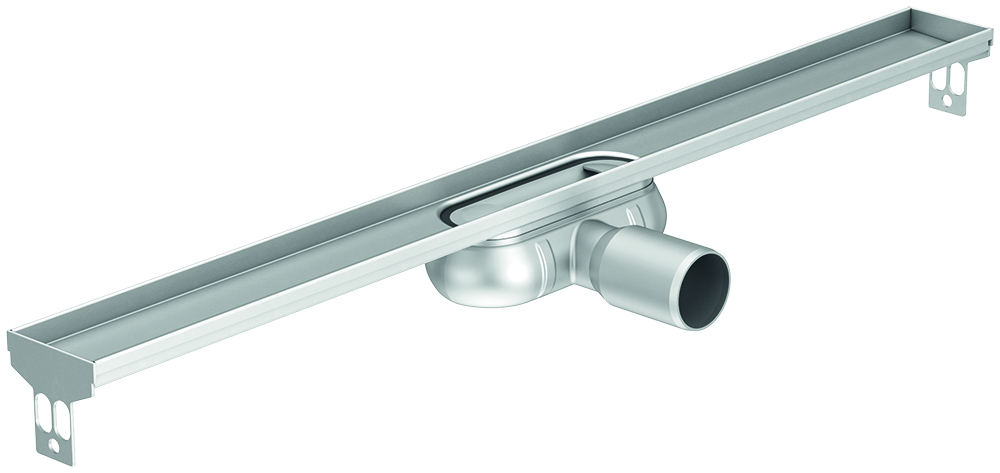

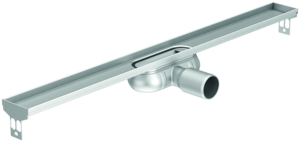

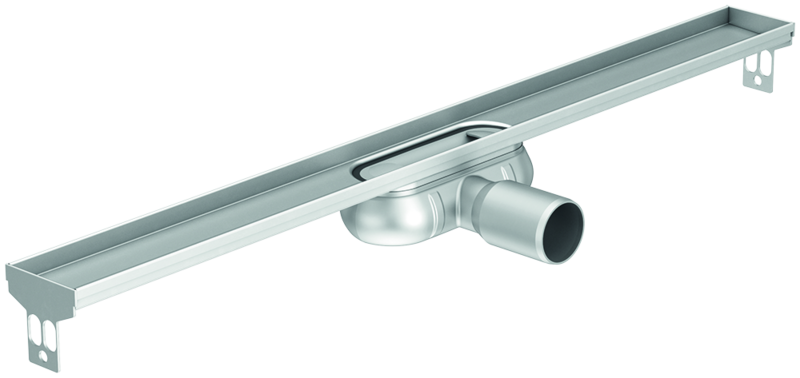

9010.88.35

Технічні характеристики:

  • Матеріал: нерж. сталь AISI 304
  • Клас навантаження: К3
  • Пропускна здатність:
    • стандартний сифон WS50 - 0,91 л/с (згідно EN 1253-1)
    • низький сифон WS25 - 0,62 л/с (згідно EN 1253-1)
  • Ширина канала – 70 мм
  • Випуск DN 50
  • Монтажна висота:
    • 92-140 мм (висота води в сифоні 50 мм)
    • 69-140 мм (висота води в сифоні 25 мм)
  • Тип фланцю: без фланцю
  • Розбірна конструкція сифону
  • Легкий доступ та очищення
  • Фланець дозволяє виконати найбільш надійну гідроізоляцію.

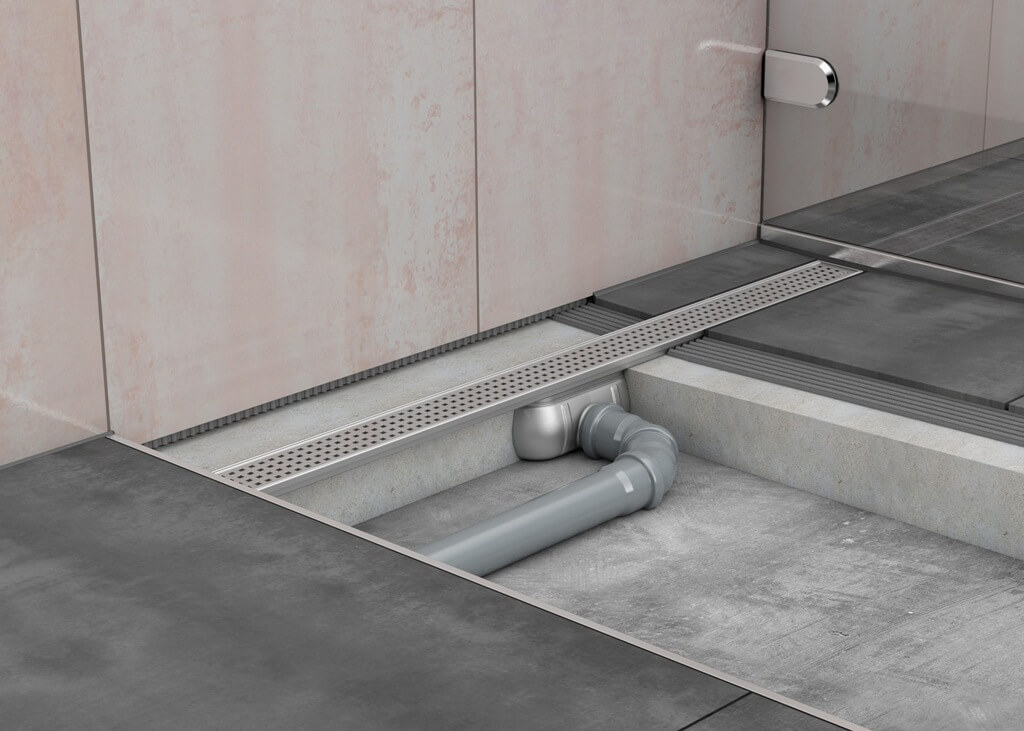

ACO ShowerDrain C Bez Flancja 1

Головні переваги:

  • Матеріал каналу та решітки - нерж. сталь AISI 304
  • Низька монтажна висота h=69 мм дозволяє використовувати канал під час ремонту в існуючій ванній кімнаті
  • Розбірний сифон, який легко виймається, надає простий доступ до каналізаційної труби
  • Висока пропускна здатність

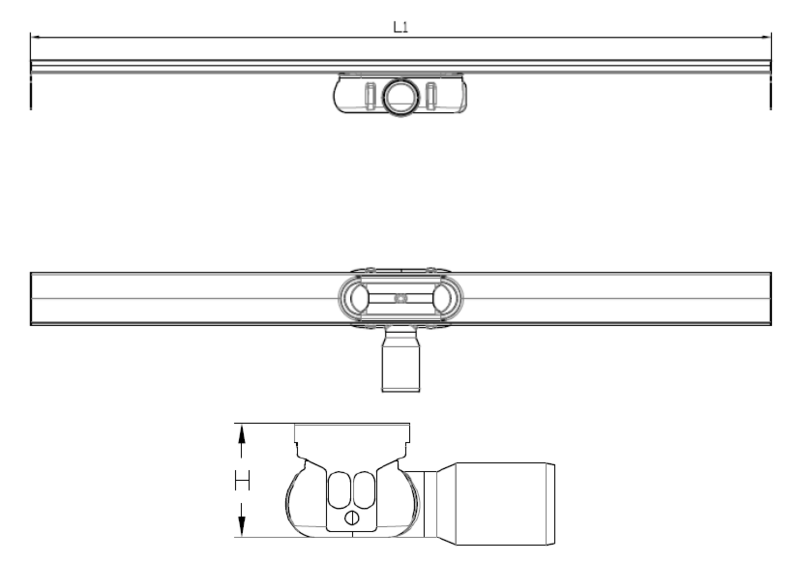

ЗображенняКресленняОписМонтажні розміриАртикул
L1,
мм
Душовий канал
ACO ShowerDrain C
без фланця,
Н= 92-140 мм,
Стандартний сифон		5859010.88.14
6859010.88.15
7859010.88.16
8859010.88.17
9859010.88.18
10859010.88.19
11859010.88.20
Душовий канал
ACO ShowerDrain C
без фланця,
Н=69-140 мм,
Низький сифон		5859010.88.35
6859010.88.36
7859010.88.37
8859010.88.38
9859010.88.39
10859010.88.40
11859010.88.41
ЗображенняНазваОписАртикул
Сухий сифон ACO
EasyStop DN 40		До каналів АСО
ShowerDrain С
(з низьким сифоном)		9010.79.23
Сухий сифон ACO
EasyStop DN 50		До каналів АСО
ShowerDrain С
(з стандартним сифоном)		9010.79.24
ACO ShowerDrain Cонлайн
каталог
Каталог ACO ShowerDrain Cpdf
Рекомендації з монтажуpdf
Висновок державної санітарно-епідеміологічної експертизи вироби із нерж. сталіpdf
