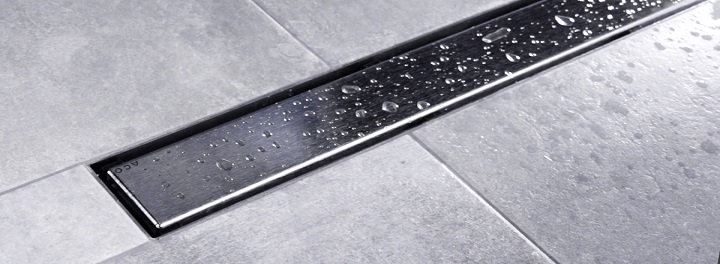

ACO ShowerDrain М

NEW

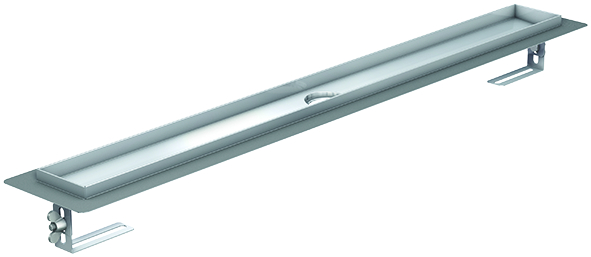

Канал з фланцем та різними комбінаціями нижніх частин

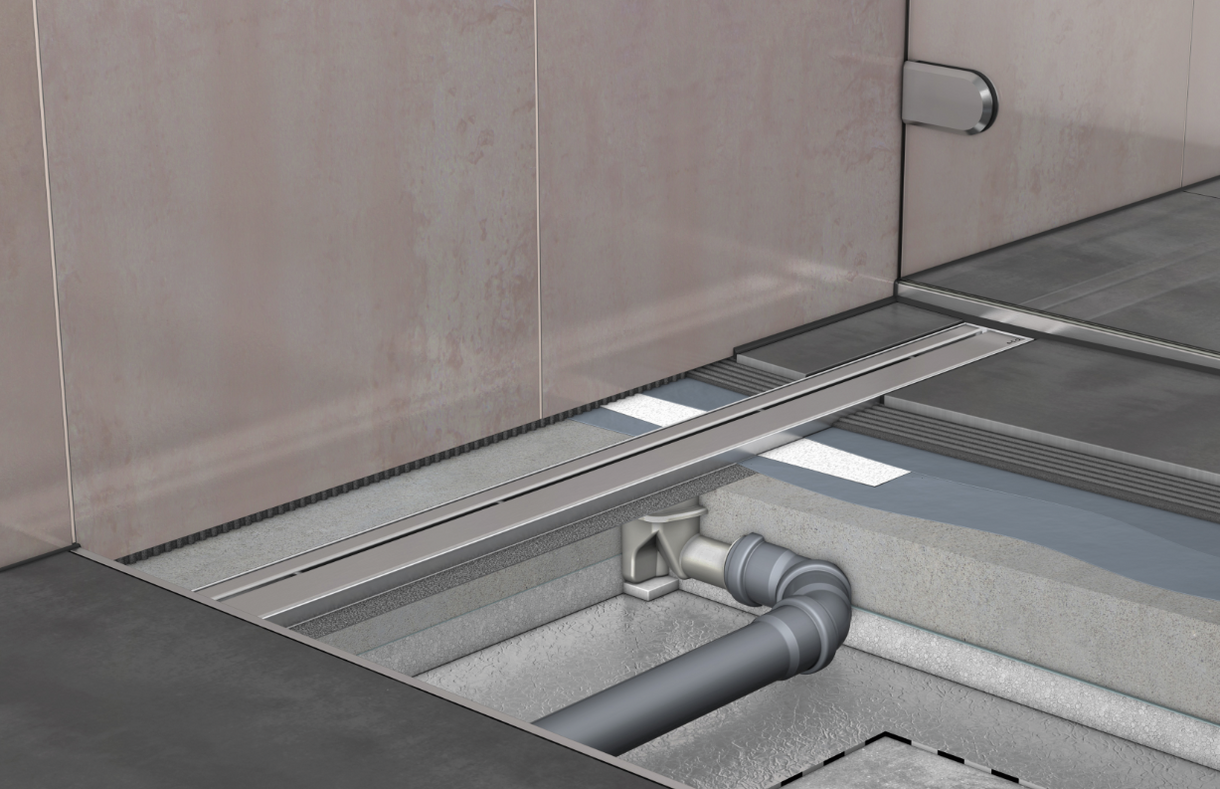

Канал з горизонтальним чи вертикальним фланцем з декількома варіантами нижніх частин. Фланець дозволяє виконати найбільш надійну гідроізоляцію. Тип канала з можливістю регулювання по висоті.

Технічні характеристики:

канал з випуском DN 40/DN 50;
канал та решітка виготовлені з нержавіючої сталі;
електрополірована поверхня канала та решітки;
ширина канала – 84 мм;
монтажна висота- від 54 мм

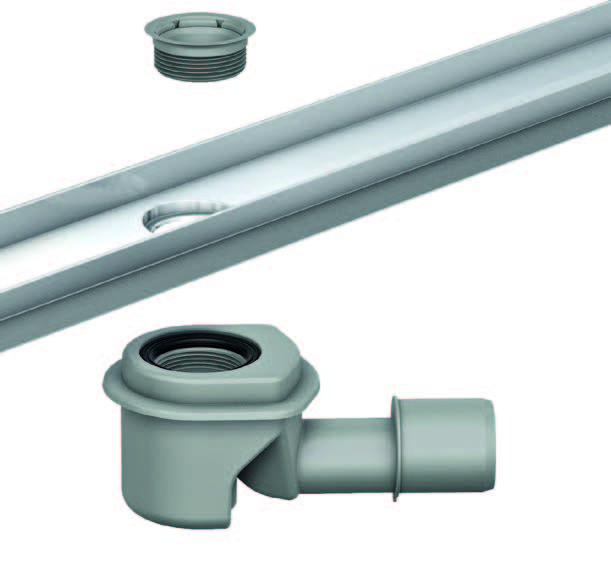

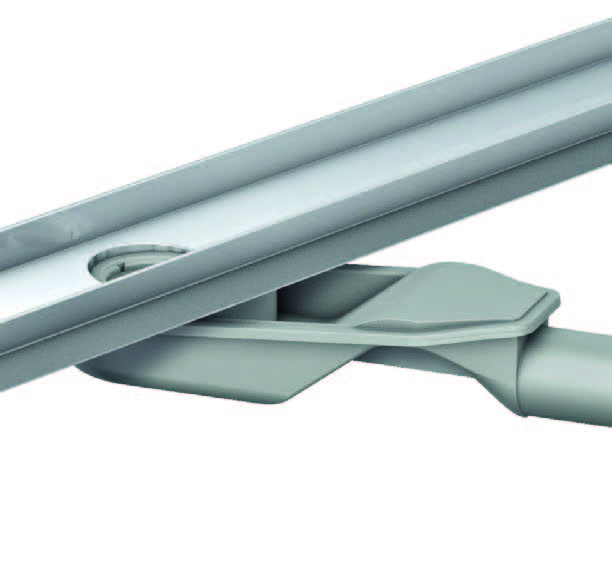

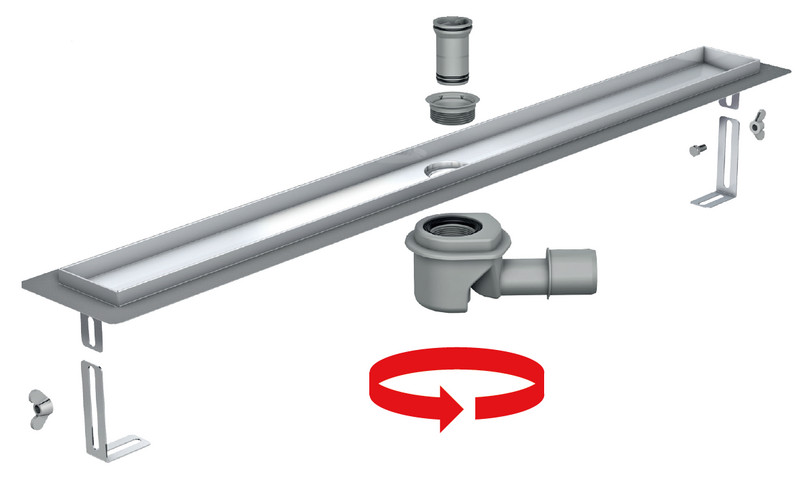

комплектується індивідуально нижніми частинами (трапами), що обертаються на 360°
канал має спеціальні ніжки для регулювання по висоті;
канал має нахил до центру для покращення пропускної здатності;

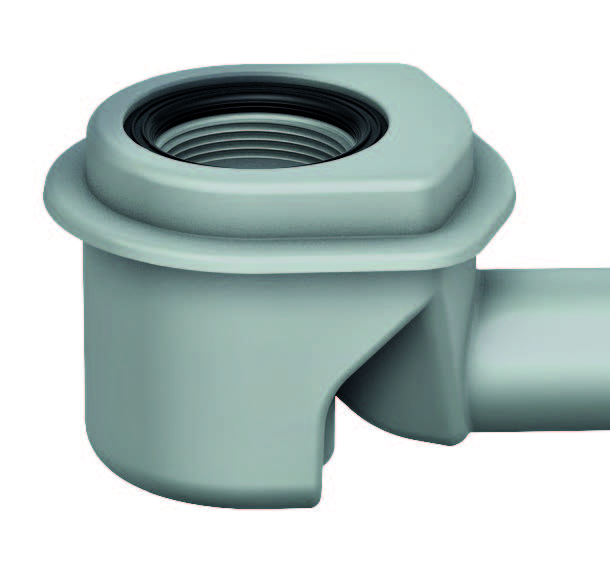

сифон, який витягується та розбирається, виготовлений з поліпропілену.

Випробувана пропускна здатність:

згідно EN 1253 - 0,5 л/с

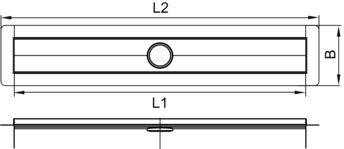

L1, мм	L2, мм	B, мм	Артикул
700	760	144	9010.81.00
800	860	144	9010.81.01
900	960	144	9010.81.02
1000	1060	144	9010.81.03
1200	1260	144	9010.81.04

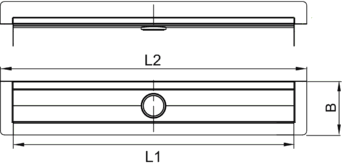

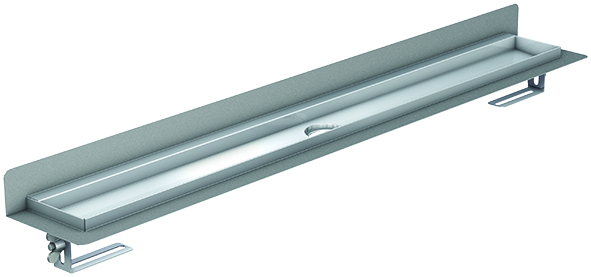

L1, мм	L2, мм	B, мм	Артикул
700	760	134	9010.81.10
800	860	134	9010.81.11
900	960	134	9010.81.12
1000	1060	134	9010.81.13
1200	1260	134	9010.81.14

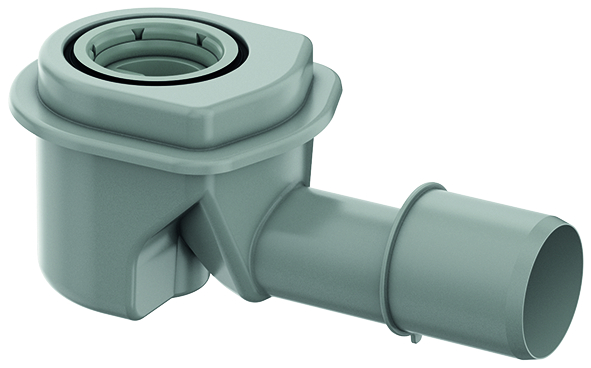

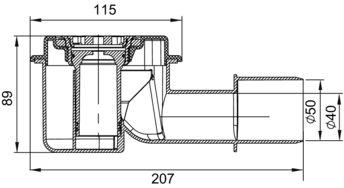

DN 40/50
Висота води в сифоні 50 мм
Регульована висота: 100-128 мм

9010.81.20

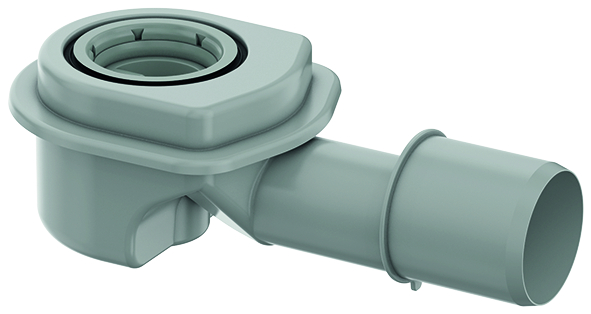

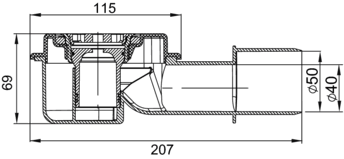

DN 40/50
Висота води в сифоні 30 мм
Регульована висота: 80-128 мм

9010.81.21

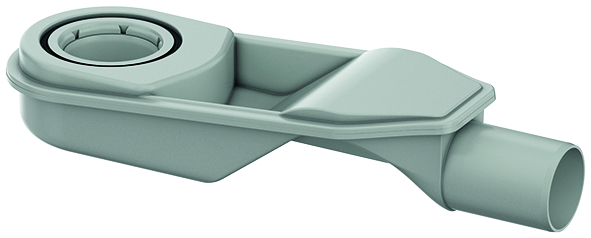

DN 40
Висота води в сифоні 25 мм
Регульована висота: 54-128 мм

9010.81.22

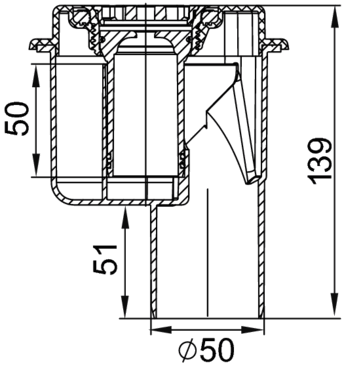

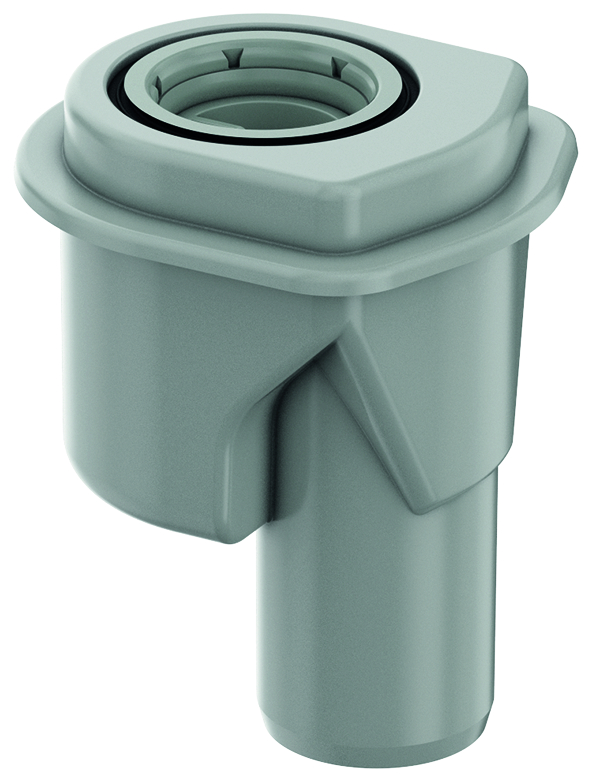

DN 50
Висота води в сифоні 50 мм
Регульована висота: 15-128 мм

9010.81.23

Дизайн	700 мм	800 мм	900 мм	1000 мм	1200 мм
Хвиля	0153.73.42	0153.73.43	0153.73.44	0153.73.45	0153.73.46
Квадрат	0153.73.59	0153.73.60	0153.73.61	0153.73.62	0153.73.63
Микс	9010.56.03	9010.56.04	9010.56.05	9010.56.06	9010.56.07
Прапор	0153.73.69	0153.73.70	0153.73.71	0153.73.72	0153.73.73
Стрічка	9010.78.82	9010.78.83	9010.78.84	9010.78.85	9010.78.86
Tвіст*	9010.76.82	9010.76.83	9010.76.84	9010.76.85	9010.76.86
Щілина	9010.78.87	9010.78.88	9010.78.89	9010.78.90	9010.78.91
Під плитку	0153.81.87	0153.81.88	0153.81.89	0153.81.90	0153.81.91
Повздовжній прут	9010.72.01	9010.72.02	9010.72.03	9010.72.04	9010.72.05
Піано	9010.72.12	9010.72.13	9010.72.14	9010.72.15	9010.72.16
З написом**	Під замовлення

* Комбінація двух решіток: "під плитку" та "сталь"
** Індивідуальний напис

Дизайн	700 мм	800 мм	900 мм	1000 мм	1200 мм
Чорне	9010.56.67	9010.56.68	9010.56.69	9010.56.70	9010.56.71
Біле	9010.56.72	9010.56.73	9010.56.74	9010.56.75	9010.56.76
Сіре	9010.56.77	9010.56.78	9010.56.79	9010.56.80	9010.56.81

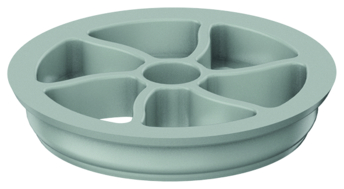

Сито	9010.81.24
