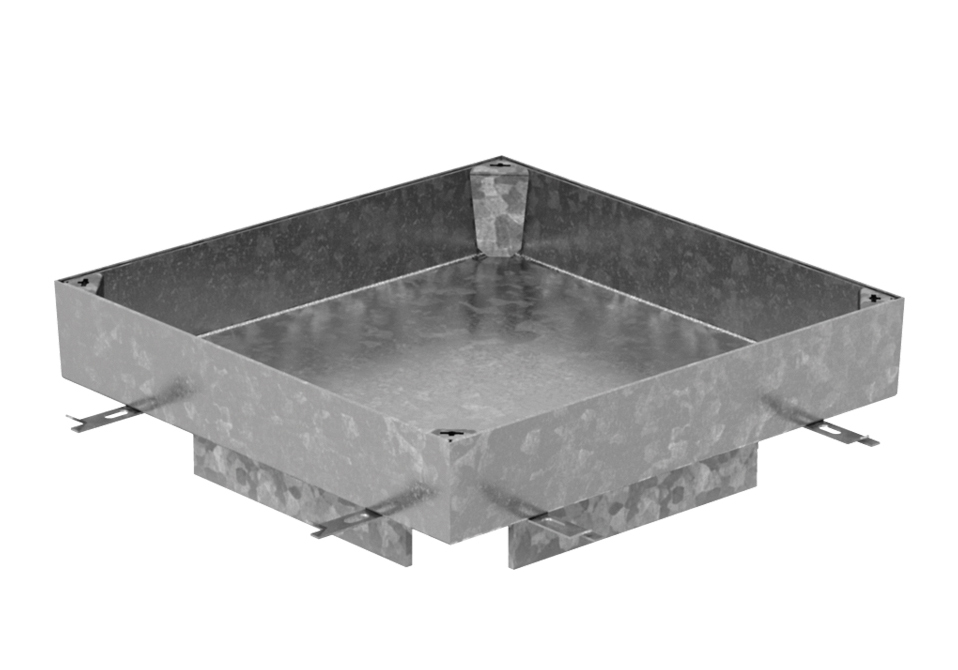

ACO Access Cover Paving

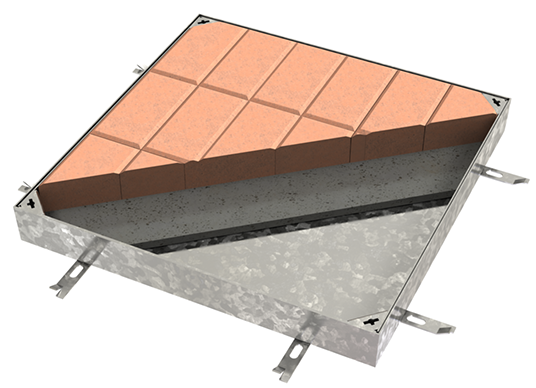

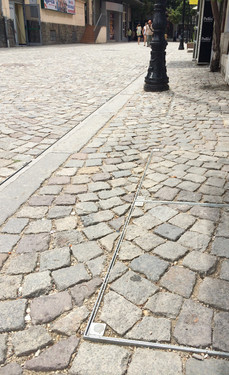

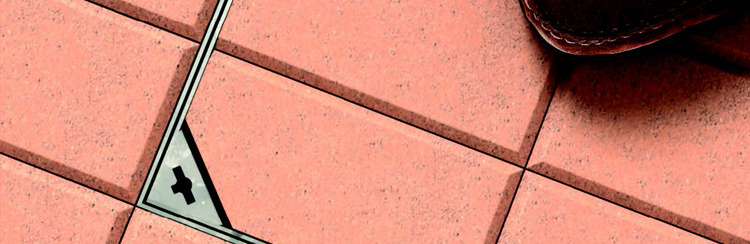

Типове застосування люків - прибудинкова територія, пішохідні зони, зони паркінгу автомобілів. Люки призначені під укладання бруківки, тротуарної плитки, мармуру чи каменю при максимальній висоті заповнення до 120 мм.

Особливості люків PAVING:

Спеціальні балки знизу люка, що підсилюють конструкцію
Клас навантаження до С250
Не потрібен бетон чи будь-який подібний матеріал

Особливості люків:

GS - оцинкована сталь, метод гарячого цинкування (1.0037)
Сертифіковані згідно EN 124
Водонепронекні та не пропускають неприємні запахи
Стійкість до корозії – гарячеоцинкована сталь
Безпечний та швидкий монтаж
Ніяких ризиків - гарантований клас навантаження
Доступна висота 80 та 120 мм
Під запит можлива нержавіюча сталь (1.4301 або 1.4571)

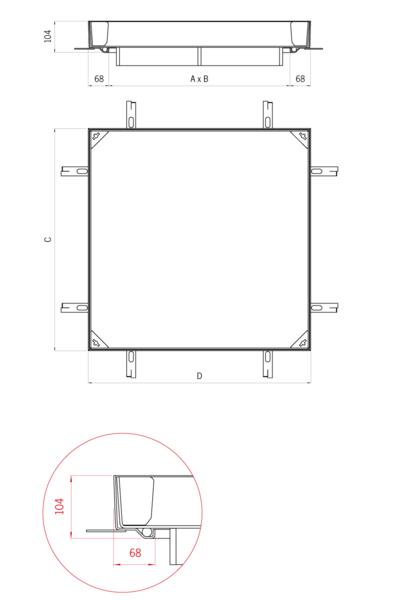

Розмір отвору (AxB), мм	Габаритні розміри (CxD), мм	Висота рами, мм	Висота кришки, мм	Клас навантаження (EN 124)	Вага, кг	Артикул
300 x 300	436 x 436	104	80	A15	16,40	407102
400 x 400	536 x 536	104	80	A15	21,60	407103
400 x 600	536 x 736	104	80	A15	26,90	409858
500 x 500	636 x 636	104	80	A15	27,40	407104
600 x 600	736 x 736	104	80	A15	33,40	407105
600 x 1000	736 x 1136	104	80	A15	47,85	409859
700 x 700	836 x 836	104	80	A15	42,20	409984
800 x 800	936 x 936	104	80	A15	49,45	409985
900 x 900	1036 x 1036	104	80	A15	57,30	409986
1000 x 1000	1136 x 1136	104	80	A15	65,55	409987
300 x 300	436 x 436	104	80	B125	22,00	406569
400 x 400	500 x 500	104	80	B125	30,90	406570
400 x 600	536 x 736	104	80	B125	37,90	409860
500 x 500	636 x 636	104	80	B125	38,25	406571
600 x 600	736 x 736	104	80	B125	45,90	406572
600 x 1000	736 x 1136	104	80	B125	73,80	409861
700 x 700	836 x 836	104	80	B125	65,60	406573
800 x 800	936 x 936	104	80	B125	75,15	406574
900 x 900	1036 x 1036	104	80	B125	85,30	406575
1000 x 1000	1136 x 1136	104	80	B125	96,15	406576
300 x 300	436 x 436	104	80	C250	28,10	406577
400 x 400	536 x 536	104	80	C250	45,70	406578
400 x 600	536 x 736	104	80	C250	57,60	409862
500 x 500	636 x 636	104	80	C250	60,20	406579
600 x 600	736 x 736	104	80	C250	71,30	406580
600 x 1000	736 x 1136	104	80	C250	105,10	409863
700 x 700	836 x 836	104	80	C250	93,50	406581
800 x 800	936 x 936	104	80	C250	106,80	406582
900 x 900	1036 x 1036	104	80	C250	121,00	406583
1000 x 1000	1136 x 1136	104	80	C250	135,90	406584

АСО Каталог Технологічні люки Access Cover	pdf
стр. 11 ACO Access Cover PAVING GS 80	pdf

Access Cover PAVING GS 80

онлайн каталог

АСО Рекомендації з монтажу

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf
Сертифікат EPD	pdf

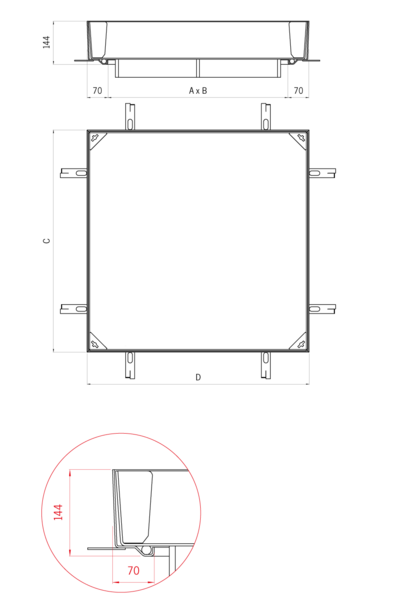

Розмір отвору (AxB), мм	Габаритні розміри (CxD), мм	Висота рами, мм	Висота кришки, мм	Клас навантаження (EN 124)	Вага, кг	Артикул
300 x 300	439 x 439	144	120	B125	26,00	414487
400 x 400	539 x 539	144	120	B125	35,70	414488
400 x 600	539 x 739	144	120	B125	43,60	414538
500 x 500	639 x 639	144	120	B125	44,00	414489
600 x 600	739 x 739	144	120	B125	52,40	414490
600 x 1000	739 x 1139	144	120	B125	82,00	414539
700 x 700	839 x 839	144	120	B125	73,00	414491
800 x 800	939 x 939	144	120	B125	83,50	414492
900 x 900	1039 x 1039	144	120	B125	94,20	414493
1000 x 1000	1139 x 1139	144	120	B125	105,90	414494
300 x 300	439 x 439	144	120	C250	32,50	414495
400 x 400	539 x 539	144	120	C250	51,10	414496
400 x 600	539 x 739	144	120	C250	64,10	414540
500 x 500	639 x 639	144	120	C250	66,50	414497
600 x 600	739 x 739	144	120	C250	78,60	414498
600 x 1000	739 x 1139	144	120	C250	114,50	414541
700 x 700	839 x 839	144	120	C250	101,90	414499
800 x 800	939 x 939	144	120	C250	116,30	414500
900 x 900	1039 x 1039	144	120	C250	131,00	414501
1000 x 1000	1139 x 1139	144	120	C250	147,00	414502

АСО Каталог Технологічні люки Access Cover	pdf
стр. 12 ACO Access Cover PAVING GS 120	pdf

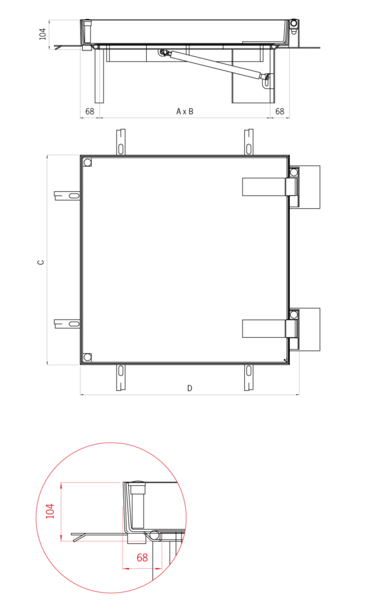

Розмір отвору (AxB), мм	Габаритні розміри (CxD), мм	Висота рами, мм	Висота кришки, мм	Клас навантаження (EN 124)	Вага, кг	Артикул
400 x 400	536 x 570	104	80	A15	29,40	414504
500 x 500	636 x 670	104	80	A15	34,40	414505
600 x 600	736 x 770	104	80	A15	40,90	414506
700 x 700	836 x 870	104	80	A15	48,90	414507
800 x 800	936 x 970	104	80	A15	55,60	414508
900 x 900	1036 x 1070	104	80	A15	64,60	414509
1000 x 1000	1136 x 1170	104	80	A15	74,10	414510
400 x 400	536 x 570	104	80	B125	39,10	414512
500 x 500	636 x 670	104	80	B125	46,00	414513
600 x 600	736 x 770	104	80	B125	54,50	414514
700 x 700	836 x 870	104	80	B125	73,80	414515
800 x 800	936 x 970	104	80	B125	85,10	414516
900 x 900	1036 x 1070	104	80	B125	94,00	414517
1000 x 1000	1136 x 1170	104	80	B125	108,00	414518
400 x 400	536 x 570	104	80	C250	52,30	414520
500 x 500	636 x 670	104	80	C250	66,80	414521
600 x 600	736 x 770	104	80	C250	78,70	414522
700 x 700	836 x 870	104	80	C250	100,60	414523
800 x 800	936 x 970	104	80	C250	115,70	414524
900 x 900	1036 x 1070	104	80	C250	129,80	414525
1000 x 1000	1136 x 1170	104	80	C250	146,40	414526

АСО Каталог Технологічні люки Access Cover	pdf

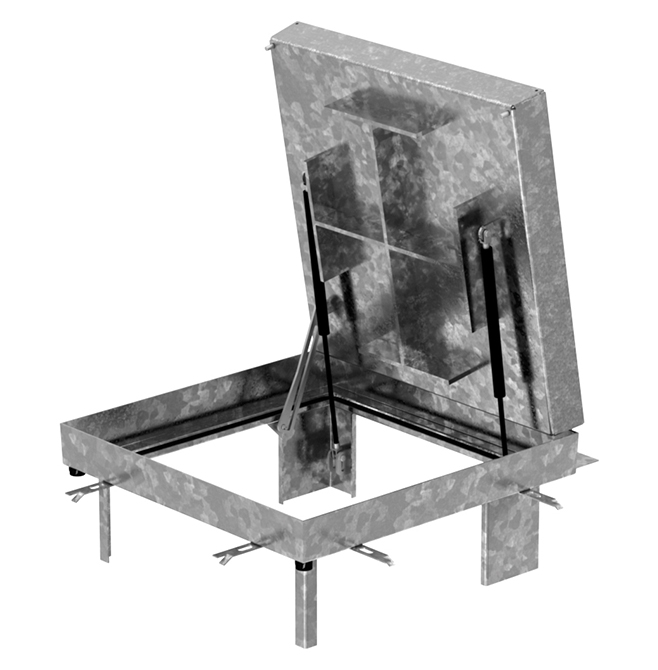

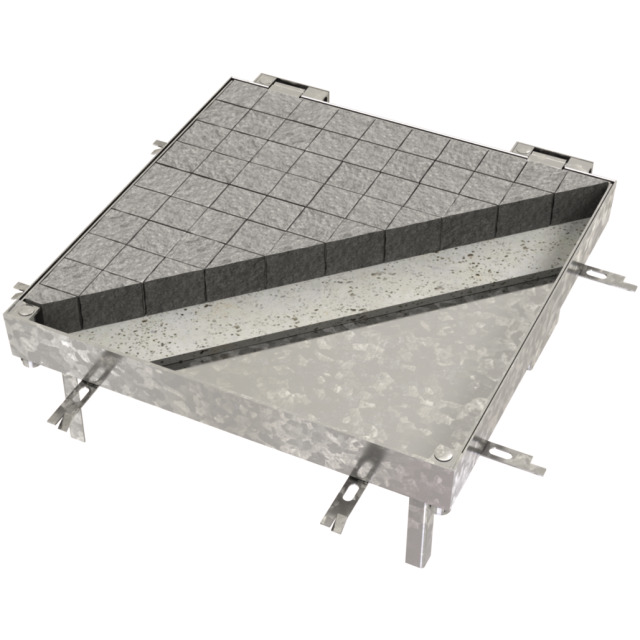

стр. 13 ACO Access Cover PAVING ASSIST GS	pdf

АСО Каталог Технологічні люки Access Cover	pdf

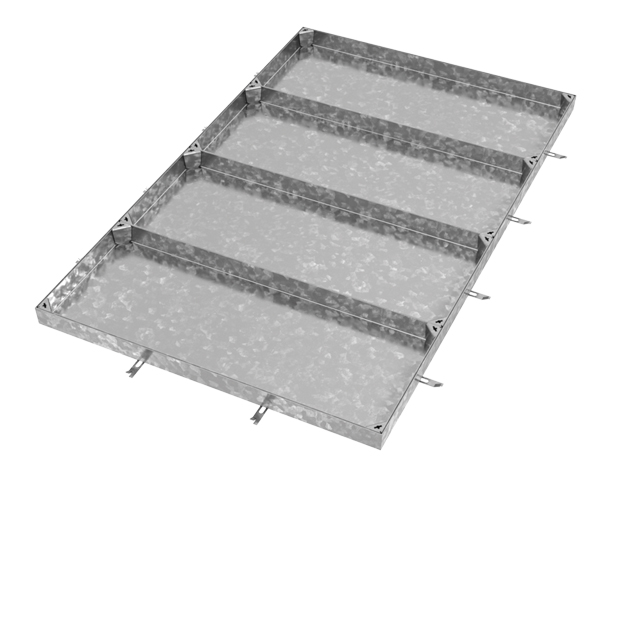

стр. 12 ACO Access Cover PAVING MULTI	pdf
