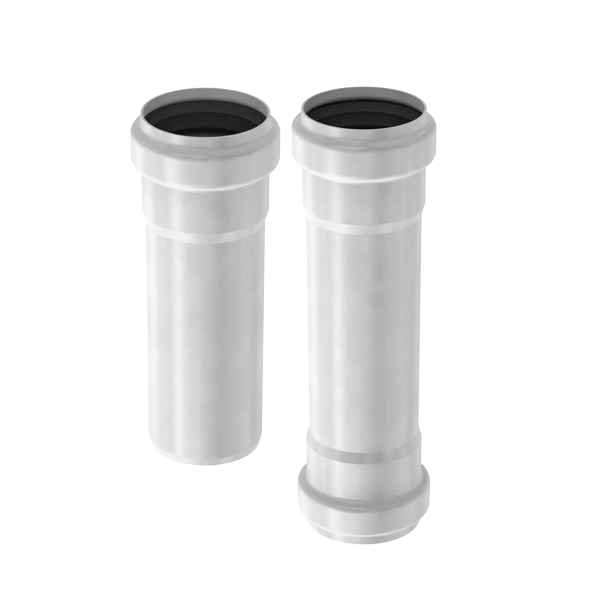

Раструбні труби ACO

ACO PIPE® - ідеальна система для стічної води будь-якої забрудненості, дощових та промислових стоків.

В поєднанні з трапами та каналами із нержавіючої сталі ACO, система забезпечує надійну роботу при водовідведенні.

Труби та фітинги з нержавіючої сталі ACO PIPE® виконані із зовнішнім діаметром 50 мм, 75 мм, 110 мм, 125 мм, 160 мм, 200 та 250 мм зі стандартною довжиною від 0,15 метра до 6 метрів для практичності та простоти монтажу.

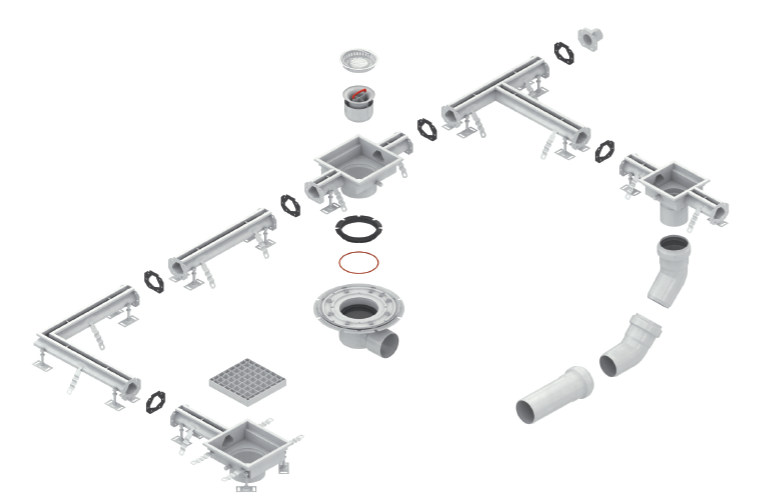

Система труб ACO PIPE®

  • Труби та фітінги доступні в розмірах із діаметром 50, 75, 110, 125, 160, 200 та 250 мм
  • Довжина від 0,15 метра до 6 метрів
  • Матеріал труб та фітінгів - нержавіюча сталь AISI304 та AISI 316
  • Матеріал ущільнювачів - EPDM, VITON
  • Система герметизації з'єднання Push fit (натиск-фіксація)
  • Повністю відповідають стандартам EN 1124-1 і EN 1124-2
  • Елементи повністю пасивуються
  • Сертифікати: ISO 9001, ABS, DNV, Lloyd's Register, SZÚ, Bureau Veritas, ETA, Sitac, CSI

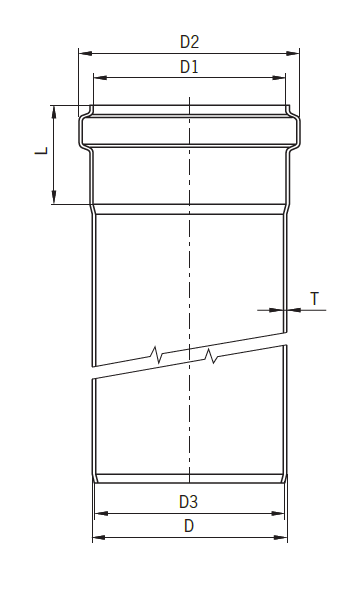

Розміри труб:

D, ммD1, ммD2, ммD3, ммДовжина L, ммТовщина стіни T, мм
505162,047421
757687,572501
110111125,5107571
125126141,0122631
160161178,0156701,25
200201219,0195801,5

Труби з нержавіючої сталі ACO PIPE® виконані із зовнішнім діаметром 50 мм, 75 мм, 110 мм, 125 мм, 160 мм, 200 та 250 мм зі стандартною довжиною від 0,15 метра до 6 метрів для практичності та простоти монтажу.

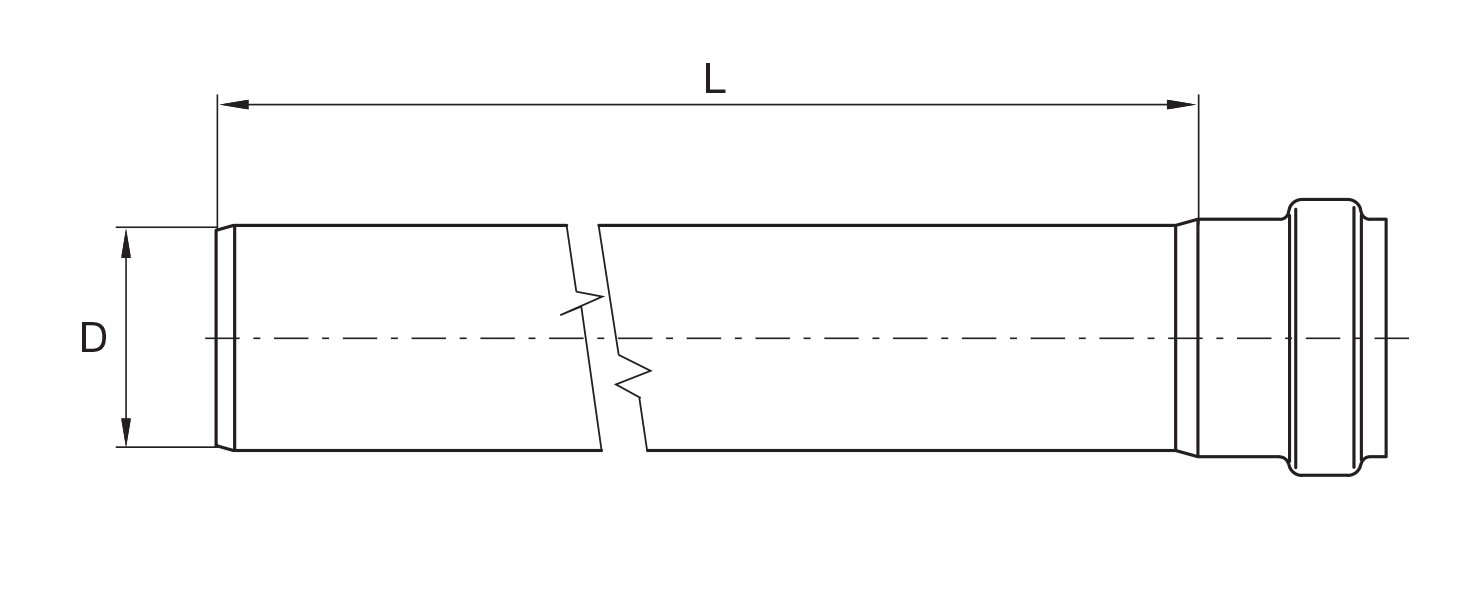

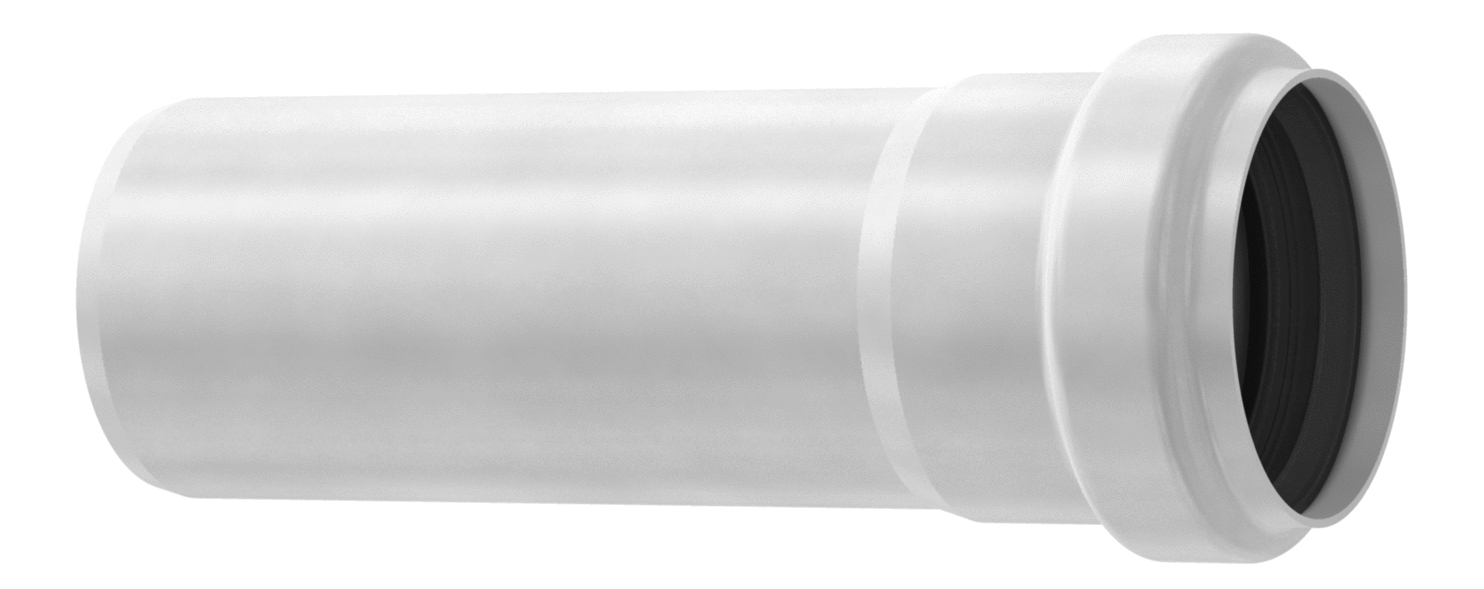

Однораструбна труба розміри:

УщільнювачD, ммДовжина L, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM501500,29850098550
502500,49850298552
505000,79850498554
507501,09850698556
5010001,39850898558
5015001,99851098560
5020002,69851298562
5025003,2419274419282
5030003,89851498564
5040005,0419458419482
5050006,3419466419490
5060007,5419474419498
Viton501500,29850198551
502500,49850398553
505000,79850598555
507501,09850798557
5010001,39850998559
5015001,99851198561
5020002,69851398563
5025003,2419275419283
5030003,89851598565
5040005,0419459419483
5050006,3419467419491
УщільнювачD, ммДовжина L, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM751500,49851698566
752500,69851898568
755001,09852098570
757501,59852298572
7510002,09852498574
7515002,99852698576
7520003,69852898578
7525004,8419276419284
7530005,79853098580
7540007,6419460419484
7550009,4419468419492
75600011,3419476419500
Viton751500,49851798567
752500,69851998569
755001,09852198571
757501,59852398573
7510002,09852598575
7515002,99852798577
7520003,69852998579
7525004,8419277419285
7530005,79853198581
7540007,6419461419485
7550009,4419469419493
УщільнювачD, ммДовжина L, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM1101500,69853298582
1102500,99853498584
1105001,59853698586
1107502,29853898588
11010002,99854098590
11015004,39854298592
11020005,79854498594
11025007,1419278419286
11030008,49854698596
110400011,1419462419486
110500013,9419470419494
110600016,7419478419502
Viton1101500,69853398583
1102500,99853598585
1105001,59853798587
1107502,29853998589
11010002,99854198591
11015004,39854398593
11020005,79854598595
11025007,1419279419287
11030008,49854798597
110400011,1419463419487
110500013,9419471419495
УщільнювачD, ммДовжина L, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM1251500,7419692
419712
1252501,0419694419714
1255001,7419696419716
1257502,5419698419718
12510003,3419700419720
12515004,9419702419722
12520006,5419704419724
12525008,1419706419726
12530009,6419708419728
125600019,0419710419730
Viton1251500,7419693419713
1252501,0419695419715
1255001,7419697419717
1257502,5419699419719
12510003,3419701419721
12515004,9419703419723
12520006,5419705419725
12525008,1419707419727
12530009,6419709419729
УщільнювачD, ммДовжина L, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM1601501,19854898598
1602501,69860098650
1605002,99860298652
1607504,19860498654
16010005,49860698656
16015007,99860898658
160200010,49861098660
160250012,9419280419288
160300015,49861298662
160400020,4419464419488
160500025,4419472419496
160600030,4419480419504
Viton1601501,19854998599
1602501,69860198651
1605002,99860398653
1607504,19860598655
16010005,49860798657
16015007,99860998659
160200010,49861198661
160250012,9419281419289
160300015,49861398663
160400020,4419465419489
160500025,4419473419497
УщільнювачD, ммДовжина L, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM2005004,5419383419384
20010008,3419387419388
200200015,8419391419392
200300023,2419395419396
Viton2005004,5419385419386
20010008,3419389419390
200200015,8419393419394
200300023,2419397419398
УщільнювачD, ммДовжина L, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM2505005,5417071417072
250100010,2417075417076
250200019,4417079417080
250300028,7417083417084
Viton2505005,5417073417074
250100010,2417077417078
250200019,4417081417082
250300028,7417085417086

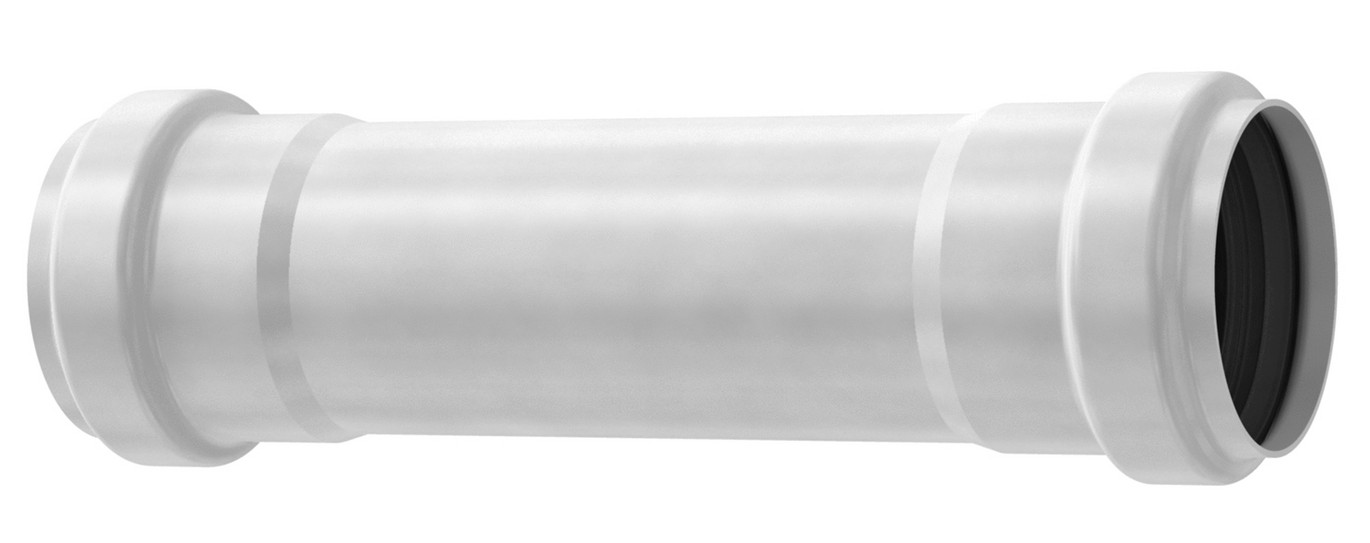

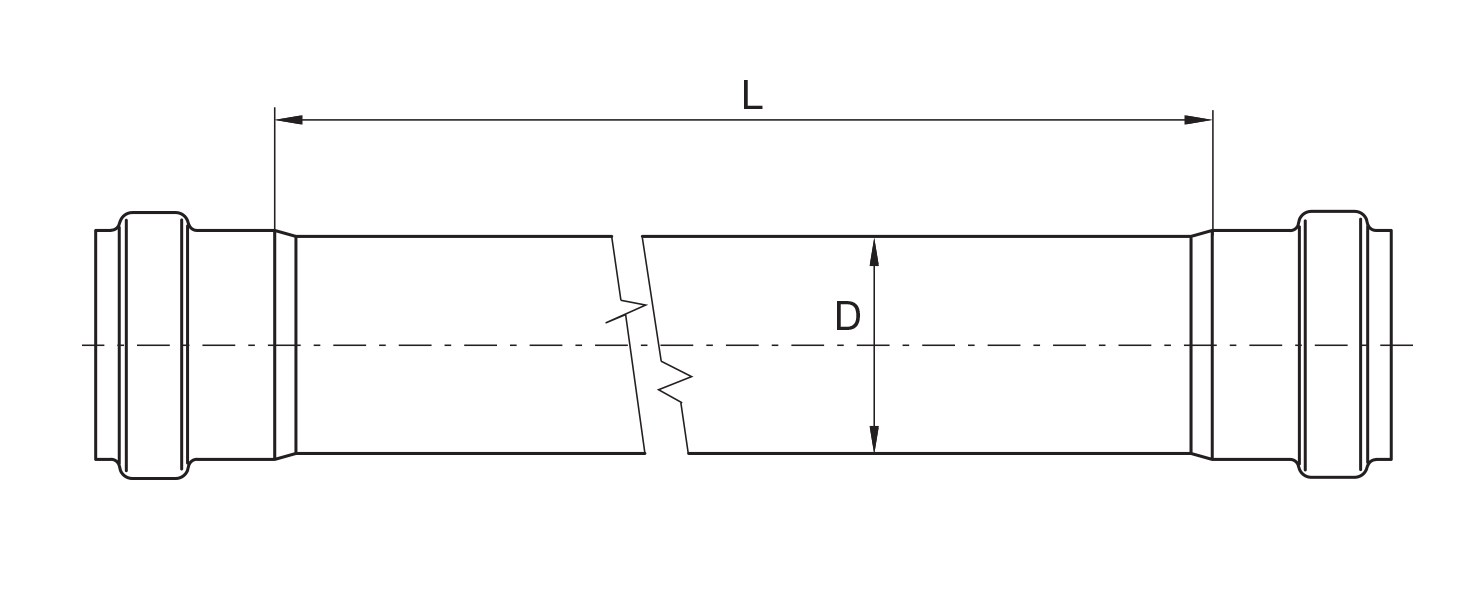

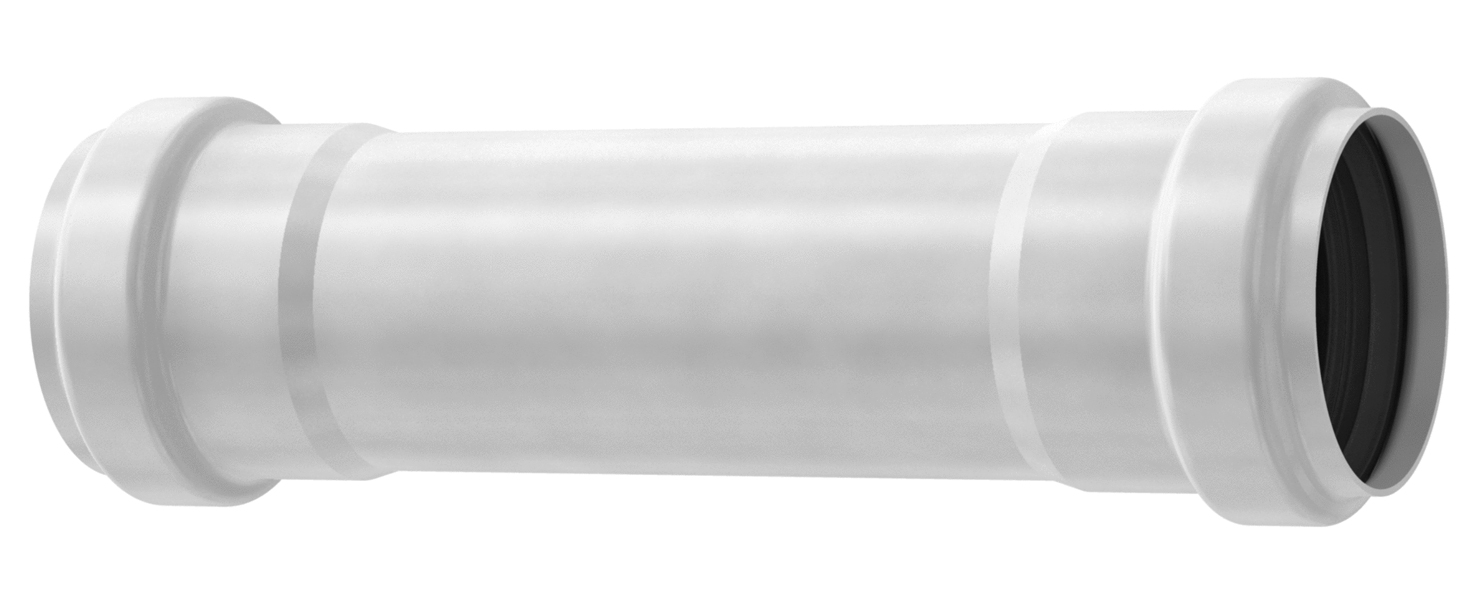

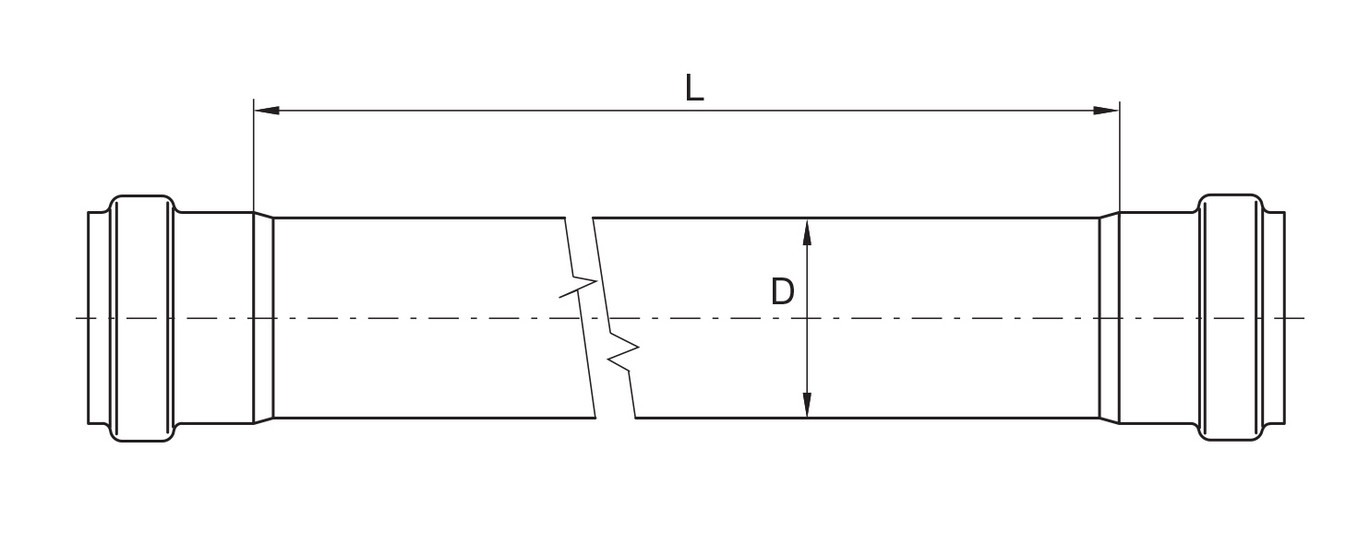

Двораструбна труба розміри:

УщільнювачD, ммДовжина L, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM502500,4419554419594
505000,7419556419596
507501,1419558419598
5010001,4419560419600
5015002,0419562419602
5020002,6419564419604
5030003,9419566419606
Viton502500,4419555419595
505000,7419557419597
507501,1419559419599
5010001,4419561419601
5015002,0419563419603
5020002,6419565419605
5030003,9419567419607
УщільнювачD, ммДовжина L, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM

752500,7419568419608
755001,2419570419610
757501,6419572419612
7510002,1419574419614
7515003,0419576419616
7520004,0419578419618
7530005,8419580419620
Viton752500,7419569419609
755001,2419571419611
757501,6419573419613
7510002,1419575419615
7515003,0419577419617
7520004,0419579419619
7530005,8419581419621
УщільнювачD, ммДовжина L, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM1105001,7419582419622
1107502,4419584419624
11010003,0419586419626
11015004,4419588419628
11020005,7419590419630
11030008,4419592419632
Viton1105001,7419583419623
1107502,4419585419625
11010003,0419587419627
11015004,4419589419629
11020005,7419591419631
11030008,4419593419633
УщільнювачD, ммДовжина L, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM1255001,7419787419799
1257502,5419789419801
12510003,3419791419803
12515004,9419793419805
12520006,5419795419807
12530009,6419797419809
Viton1255001,7419788419800
1257502,5419790419802
12510003,3419792419804
12515004,9419794419806
12520006,5419796419808
12530009,6419798419810
УщільнювачD, ммДовжина L, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM1605003,3419634419646
1607504,5419636419648
16010005,8419638419650
16015008,2419640419652
160200010,7419642419654
160300015,7419644419656
Viton1605003,3419635419647
1607504,5419637419649
16010005,8419639419651
16015008,2419641419653
160200010,7419643419655
160300015,7419645419657
УщільнювачD, ммДовжина L, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM2005005,0419658419659
20010008,6419662419663
200200015,9419666419667
200300023,1419670419671
Viton2005005,0419660419661
20010008,6419664419665
200200015,9419668419669
200300023,1419672419673
