ACO Oleopator G-H

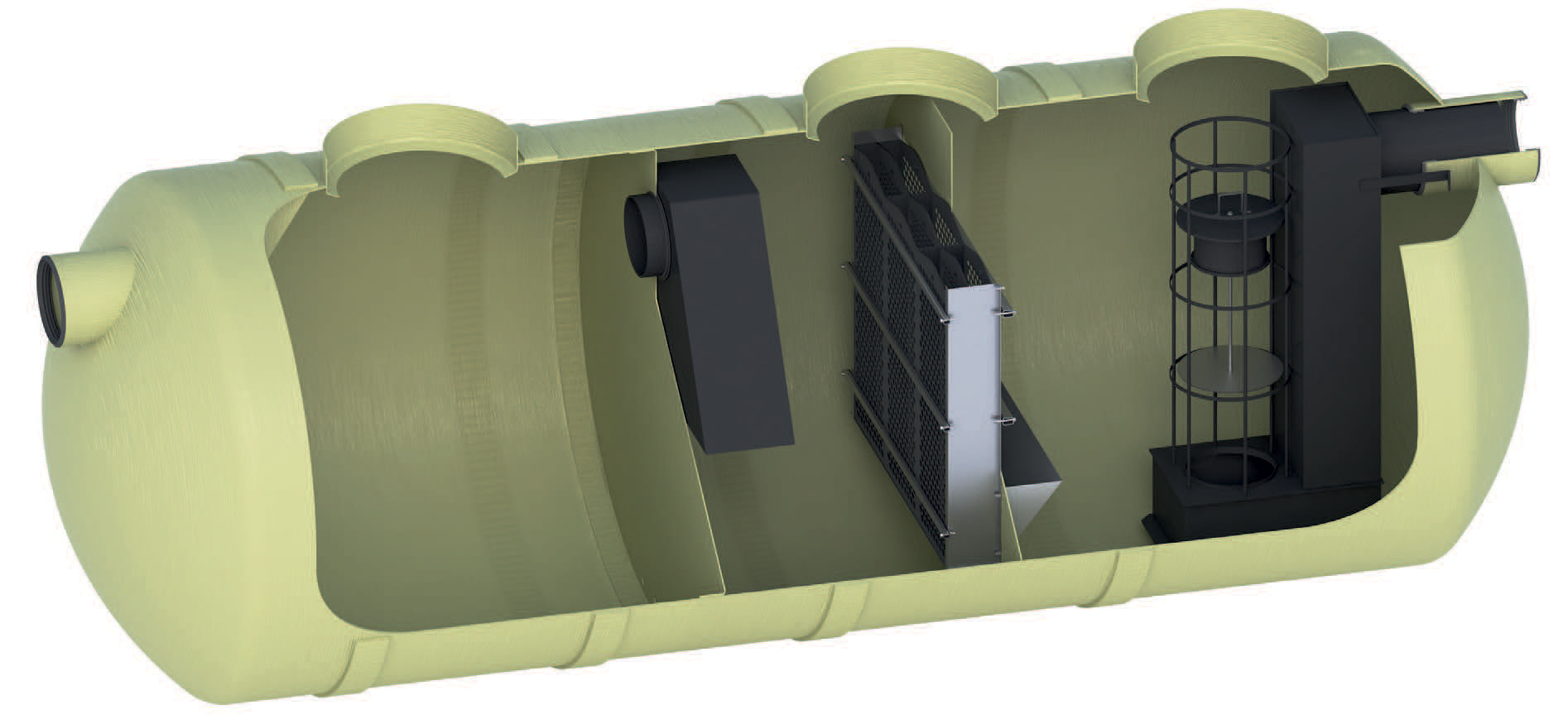

Корпус сепаратора виготовлений із полімерних матеріалів, армованих скловолокном.
- Висока міцність та стійкість корпусу сепаратора
- Вбудований відстійник
- Можливість підключення пристрою забору проб
- Зони застосування: об'єкти інфраструктури, АЗК, логістичні комплекси, термінали і т.п.
- Внутрішні частини- з поліетилену PEHD
- Можливість підключення пристрою забору проб
Надставки 1 під клас навантаження А15, DN600 (для Oleopator G)
Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
---|---|---|---|
520-640 | Ø 600 | 94 | 3301.34.01 |
520-1090 | Ø 600 | 103 | 3301.34.02 |
520-1690 | Ø 600 | 113 | 3301.34.02 |
Надставки 2 під клас навантаження В125, DN600 (для Oleopator G)
Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
---|---|---|---|
550-670 | Ø 600 | 80 | 3301.35.01 |
550-1120 | Ø 600 | 88 | 3301.35.02 |
550-1720 | Ø 600 | 99 | 3301.35.02 |
Надставки 3 під клас навантаження D400, DN600 (для Oleopator G)
Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
---|---|---|---|
550-680 | Ø 600 | 846 | 3301.35.98 |
550-1130 | Ø 600 | 854 | 3301.35.99 |
550-1730 | Ø 600 | 866 | 3301.36.00 |
550-680 (без плити розподілу навантаження) | Ø 600 | 126 | 3301.36.98 |
550-1130 (без плити розподілу навантаження) | Ø 600 | 134 | 3301.36.99 |
550-1730 (без плити розподілу навантаження) | Ø 600 | 105 | 3301.37.00 |
Надставки 4 під клас навантаження D400, DN800 (для Oleopator G)
Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
---|---|---|---|
550-1730 | Ø 800 | 272 | 418905 |
550-1730 (без плити розподілу навантаження) | Ø 800 | 991 | 418906 |
Надставки 5 під клас навантаження D400, DN600 (для Oleopator G)
Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
---|---|---|---|
550-680 (без плити розподілу навантаження) | Ø 600 | 85 | 3301.36.98 |
550-1130 (без плити розподілу навантаження) | Ø 600 | 93 | 3301.36.99 |
550-1730 (без плити розподілу навантаження) | Ø 600 | 105 | 3301.37.00 |
Надставки 6 під клас навантаження D400, DN800 (для Oleopator G)
Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
---|---|---|---|
550-1730 (без плити розподілу навантаження) | Ø 800 | 991 | 418906 |
Примітка: загальна (габаритна) висота сепаратора складається з висоти ємності сепаратора та висоти надставки Тзагал=Тсепар+Тнадставки (min-max)

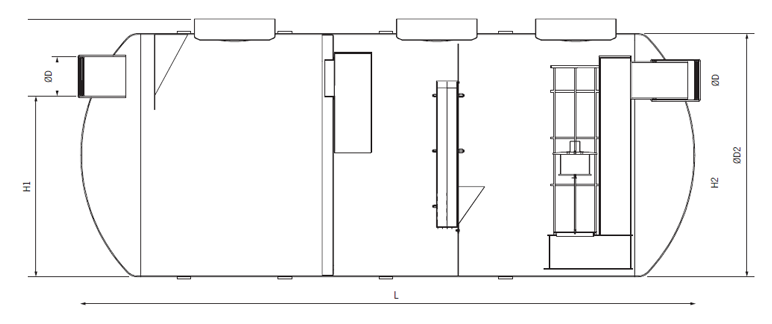

Ном. р-р (л/ сек) | Вхід/ вихід DN/OD [мм] | Об'єм відс-ка [л] | Вміст нафт. [л] | Заг. об’єм [л] | H1 [мм] | H2 [мм] | ØD1 [мм] | ØD2 [мм] | H3 [мм] | L [мм] | Вага [кг] | Артикул |
---|---|---|---|---|---|---|---|---|---|---|---|---|
65 | 300 | 6500 | 5500 | 20796 | 1910 | 1870 | 2570 | 2590 | 835 | 5700 | 1750 | 12850.01 |
80 | 400 | 8000 | 5500 | 22245 | 1910 | 1870 | 2570 | 2590 | 835 | 6057 | 1850 | 12851.01 |
100 | 400 | 10000 | 5500 | 24244 | 1910 | 1870 | 2570 | 2590 | 835 | 6540 | 2050 | 12852.01 |
