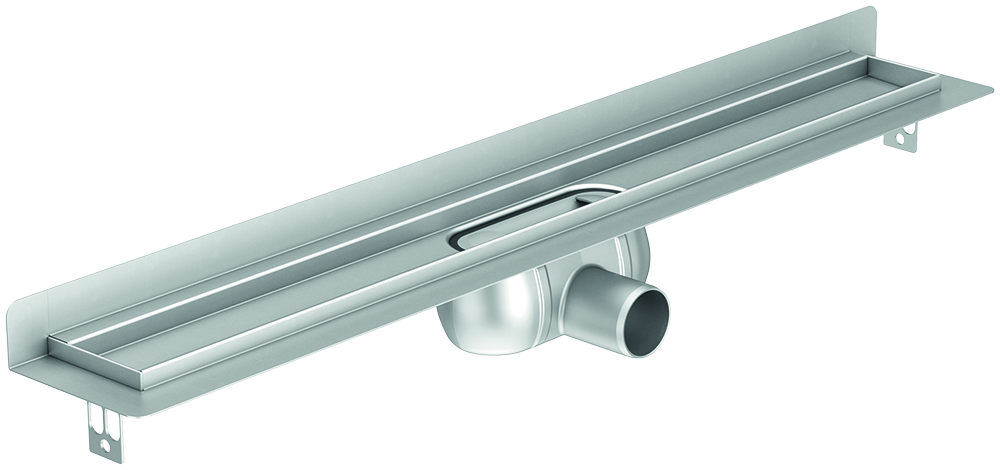

ACO ShowerDrain C з вертикальним фланцем

Канал з вертикальним фланцем

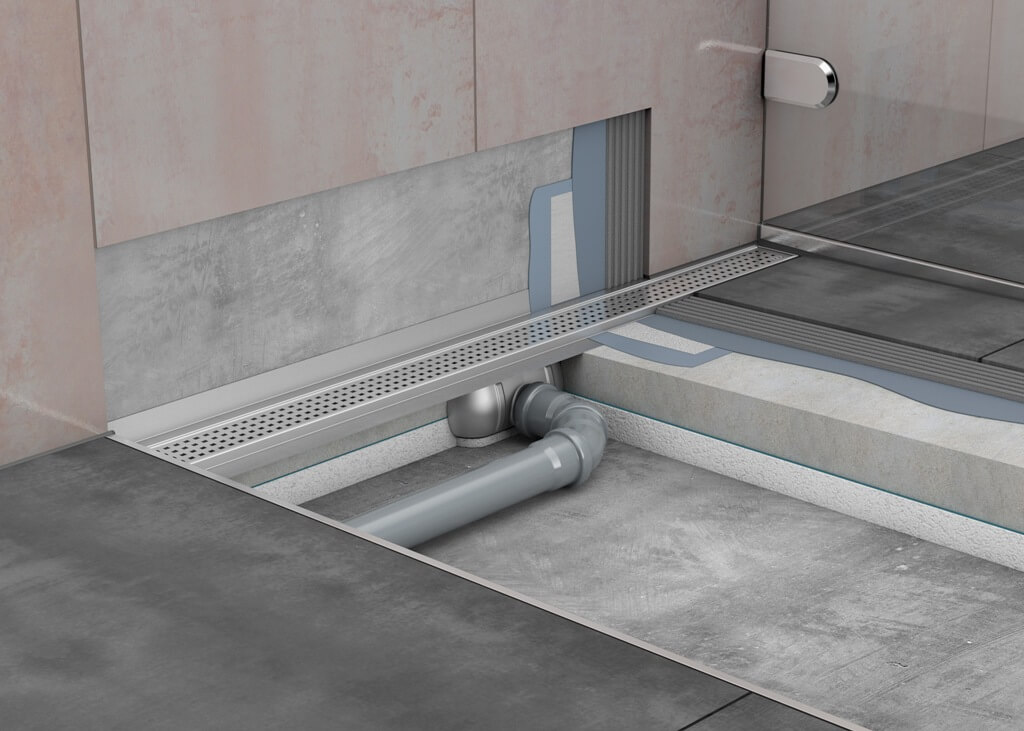

Фланець горизонтальний з 3-х сторін канала та вертикальний з однієї сторони для монтажу біля стіни. Канал з вертикальним фланцем дуже зручно використовувати для монтажу біля стіни. Фланець дозволяє зробити найбільш надійну гідроізоляцію.

Технічні характеристики:

  • Матеріал: нерж. сталь AISI 304
  • Клас навантаження: К3
  • Пропускна здатність:
    • стандартний сифон WS50 - 0,91 л/с (згідно EN 1253-1)
    • низький сифон WS25 - 0,62 л/с (згідно EN 1253-1)
  • Ширина канала – 70 мм
  • Випуск DN 50
  • Монтажна висота:
    • 92-140 мм (висота води в сифоні 50 мм)
    • 69-140 мм (висота води в сифоні 25 мм)
  • Тип фланцю: вертикальний
  • Розбірна конструкція сифону
  • Легкий доступ та очищення
  • Фланець дозволяє виконати найбільш надійну гідроізоляцію.

Головні переваги:

  • Матеріал каналу та решітки - нерж. сталь AISI 304
  • Низька монтажна висота h=69 мм дозволяє використовувати канал під час ремонту в існуючій ванній кімнаті
  • Розбірний сифон, який легко виймається, надає простий доступ до каналізаційної труби
  • Висока пропускна здатність

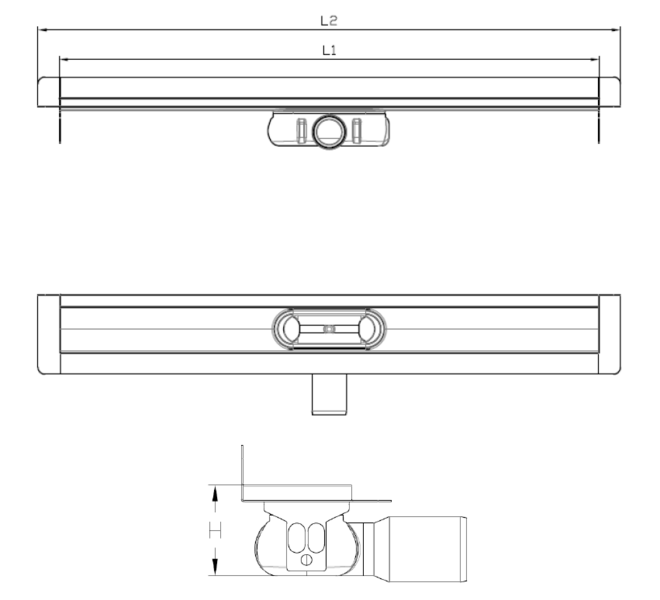

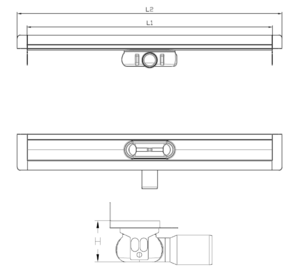

ЗображенняКресленняОписМонтажні розміриАртикул
L1,
мм
L2,
мм
Душовий канал
ACO ShowerDrain C
з вертикальним
фланцем,
Н= 92-140 мм,

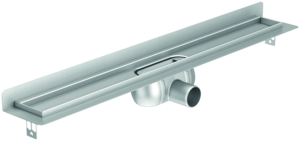

Стандартний сифон
5856459010.88.07
6857459010.88.08
7858459010.88.09
8859459010.88.10
98510459010.88.11
108511459010.88.12
118512459010.88.13
Душовий канал
ACO ShowerDrain C
з вертикальним
фланцем,
Н=69-140 мм,

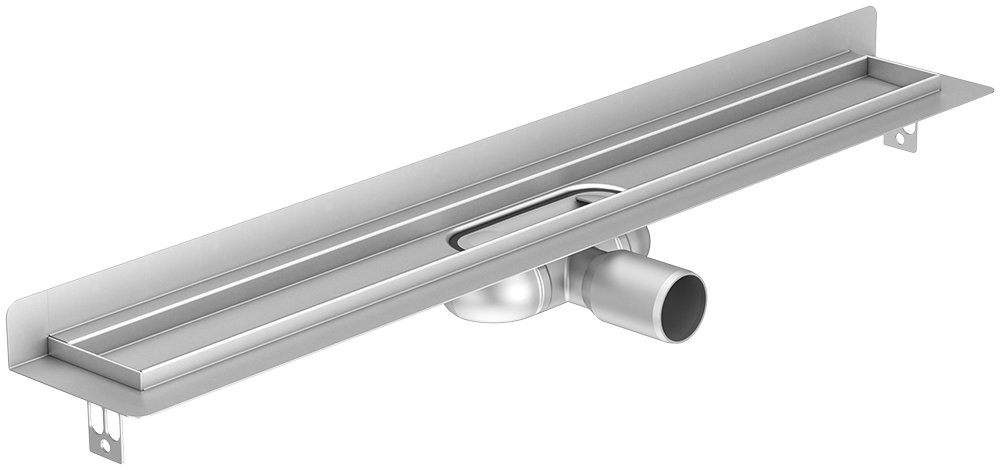

Низький сифон
5856459010.88.28
6857459010.88.29
7858459010.88.30
8859459010.88.31
98510459010.88.32
108511459010.88.33
118512459010.88.34
ЗображенняНазваОписАртикул
Сухий сифон ACO
EasyStop DN 40
До каналів АСО
ShowerDrain С
(з низьким сифоном)
9010.79.23
Сухий сифон ACO
EasyStop DN 50
До каналів АСО
ShowerDrain С
(з стандартним сифоном)
9010.79.24
ACO ShowerDrain Cонлайн
каталог
Каталог ACO ShowerDrain Cpdf
Рекомендації з монтажуpdf
Висновок державної санітарно-епідеміологічної експертизи вироби із нерж. сталіpdf
