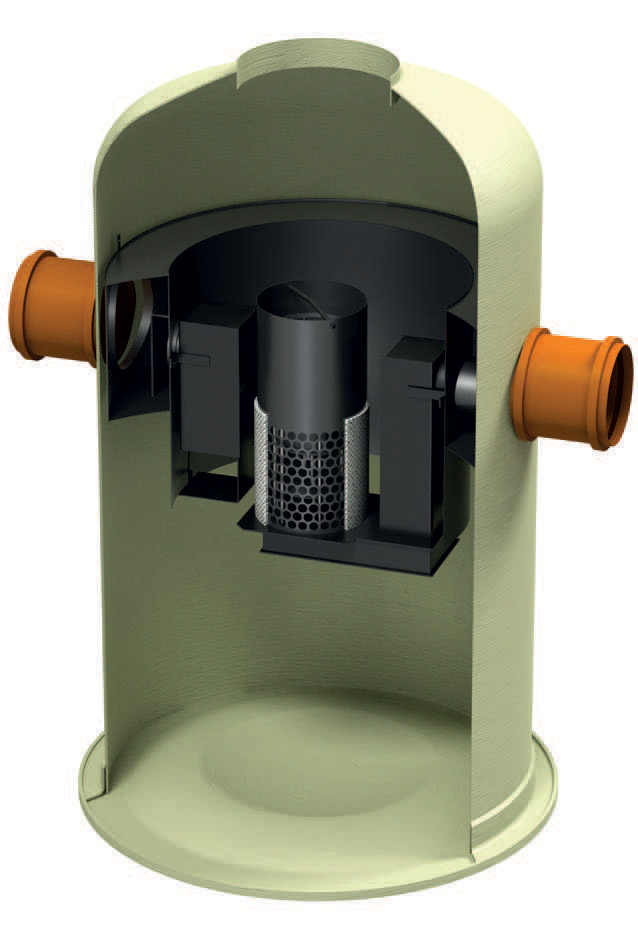

ACO Oleopator-Bypass G
Сепаратори нафтопродуктів із полімерних матеріалів, армованих скловолокном:
Поліетиленові сепаратори з коалесцентними фільтрами, для встановлення в ґрунті, призначені для очищення від нафтопродуктів (мінеральних масел, бензину, легких мастильних матеріалів і т.п.), та завислих речовин, що містяться в стоках.
Для встановлення в ґрунті.
- Тип сепаратора, що застосувується на великих територіях водозбору в поєднанні з традиційною технологією сепарації
- Всі функції вбудовані в одному резервуарі - пристрій для відбору проб - коалесцентний фільтр - наявність обвідної лінії (bypass)
- Зони застосування: об'єкти інфраструктури, АЗК, логістичні комплекси, термінали і т.п.
- Внутрішні частини - з поліетилену PEHD

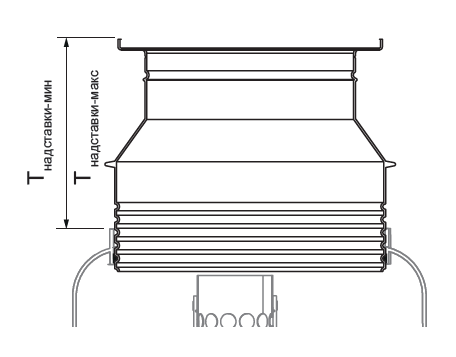

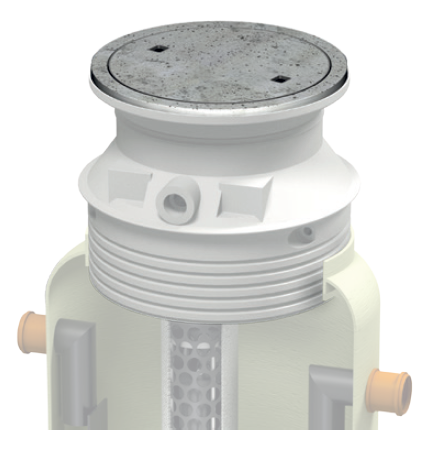

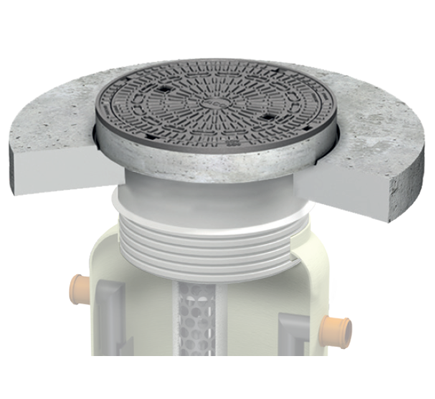

Надставки 1 під клас навантаження А15, DN600 (для Oleopator G)
Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator-Bypass G |
---|---|---|---|
520-640 | Ø 600 | 94 | 3301.34.11 |
520-1090 | Ø 600 | 103 | 3301.34.12 |
520-1690 | Ø 600 | 113 | 3301.34.13 |

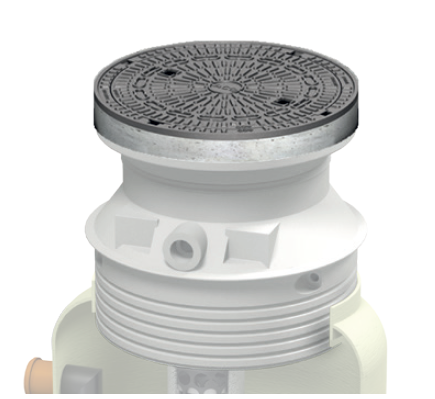

Надставки 2 під клас навантаження В125, DN600 (для Oleopator G)
Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator-Bypass G |
---|---|---|---|
550-670 | Ø 600 | 80 | 3301.35.11 |
550-1120 | Ø 600 | 88 | 3301.35.12 |
550-1720 | Ø 600 | 99 | 3301.35.13 |

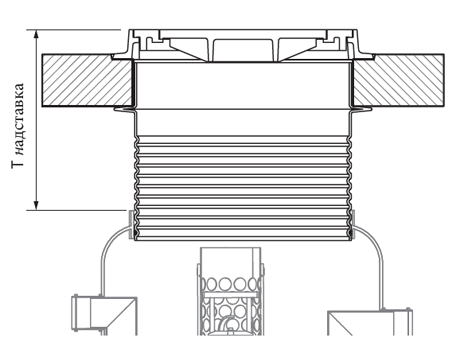

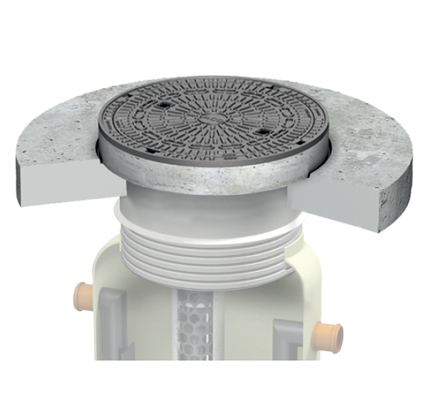

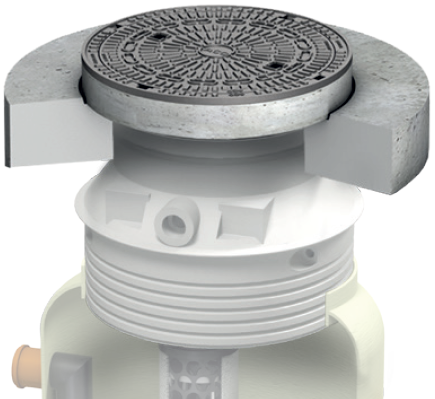

Надставки 3 під клас навантаження D400, DN600 (для Oleopator G)
Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator-Bypass G |
---|---|---|---|
550-680 | Ø 600 | 846 | 3301.36.08 |
550-1130 | Ø 600 | 854 | 3301.36.09 |
550-1730 | Ø 600 | 866 | 3301.36.10 |
550-680 (без плити розподілу навантаження) | Ø 600 | 126 | 3301.37.08 |
550-1130 (без плити розподілу навантаження) | Ø 600 | 134 | 3301.37.09 |
550-1730 (без плити розподілу навантаження) | Ø 600 | 105 | 3301.37.10 |
Надставки 4 під клас навантаження D400, DN800 (для Oleopator G)
Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
---|---|---|---|
550-1730 | Ø 800 | 272 | 418905 |
550-1730 (без плити розподілу навантаження) | Ø 800 | 991 | 418906 |

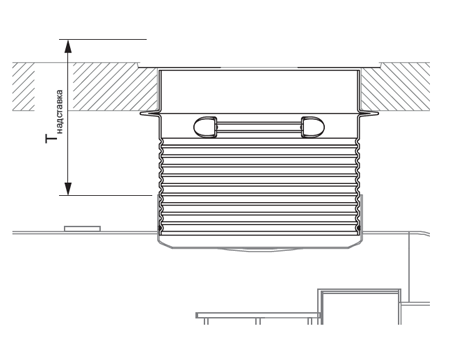

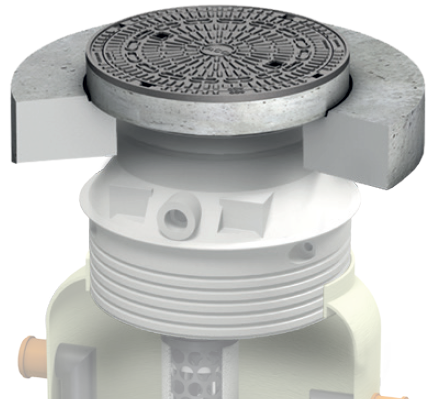

Надставки 5 під клас навантаження D400, DN600 (для Oleopator G)
Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
---|---|---|---|
550-680 (без плити розподілу навантаження) | Ø 600 | 85 | 3301.36.98 |
550-1130 (без плити розподілу навантаження) | Ø 600 | 93 | 3301.36.99 |
550-1730 (без плити розподілу навантаження) | Ø 600 | 105 | 3301.37.00 |
Надставки 6 під клас навантаження D400, DN800 (для Oleopator G)
Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
---|---|---|---|
550-1730 (без плити розподілу навантаження) | Ø 800 | 991 | 418906 |

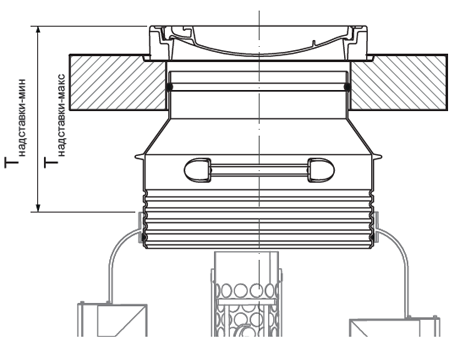

Примітка: загальна (габаритна) висота сепаратора складається з висоти ємності сепаратора та висоти надставки Тзагал=Тсепар+Тнадставки (min-max)

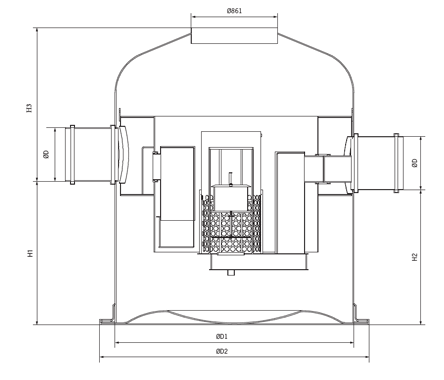

Ном. р-р (л/ сек) | Вхід/ вихід DN/OD [мм] | Об'єм відс-ка [л] | Об’єм нафт. [л] | Заг. об’єм [л] | H1 [мм] | H2 [мм] | ØD1 [мм] | ØD2 [мм] | H3 [мм] | Вага [кг] | Артикул |
---|---|---|---|---|---|---|---|---|---|---|---|
6 | 300 | 600 | 171 | 1318 | 870 | 770 | 1500 | 1720 | 830 | 195 | 12520.01 |
6 | 300 | 1200 | 171 | 1936 | 1220 | 1120 | 1500 | 1720 | 825 | 212 | 12521.01 |
6 | 300 | 1800 | 171 | 2554 | 1570 | 1470 | 1500 | 1720 | 825 | 230 | 12522.01 |
8 | 300 | 800 | 171 | 1530 | 990 | 890 | 1500 | 1720 | 825 | 202 | 12523.01 |
8 | 300 | 1600 | 171 | 2325 | 1440 | 1340 | 1500 | 1720 | 825 | 225 | 12524.01 |
8 | 300 | 2400 | 171 | 3120 | 1890 | 1790 | 1500 | 1720 | 825 | 245 | 12525.01 |
10 | 400 | 1000 | 171 | 1760 | 1120 | 1020 | 1500 | 1720 | 1010 | 215 | 12526.01 |
10 | 400 | 2000 | 171 | 2749 | 1680 | 1580 | 1500 | 1720 | 1010 | 245 | 12527.01 |
10 | 400 | 3000 | 171 | 3738 | 2240 | 2140 | 1500 | 1720 | 970 | 270 | 12528.01 |
15 | 400 | 1500 | 444 | 3311 | 1070 | 970 | 2200 | 2440 | 1220 | 470 | 12532.01 |
15 | 400 | 3000 | 444 | 4698 | 1435 | 1335 | 2200 | 2440 | 1215 | 490 | 12533.01 |
15 | 400 | 4500 | 444 | 6180 | 1825 | 1725 | 2200 | 2440 | 1215 | 530 | 12534.01 |
20 | 400 | 2000 | 570 | 4413 | 1360 | 1260 | 2200 | 2440 | 1370 | 510 | 12535.01 |
20 | 400 | 4000 | 570 | 6427 | 1890 | 1790 | 2200 | 2440 | 1370 | 560 | 12536.01 |
20 | 400 | 6000 | 570 | 8403 | 2410 | 2310 | 2200 | 2440 | 1370 | 615 | 12537.01 |
30 | 500 | 3000 | 612 | 5439 | 1630 | 1530 | 2200 | 2440 | 1360 | 535 | 12538.01 |
30 | 500 | 6000 | 612 | 8441 | 2420 | 2320 | 2200 | 2440 | 1360 | 620 | 12639.01 |
30 | 500 | 9000 | 612 | 11442 | 3210 | 3110 | 2200 | 2440 | 1360 | 700 | 12640.01 |
