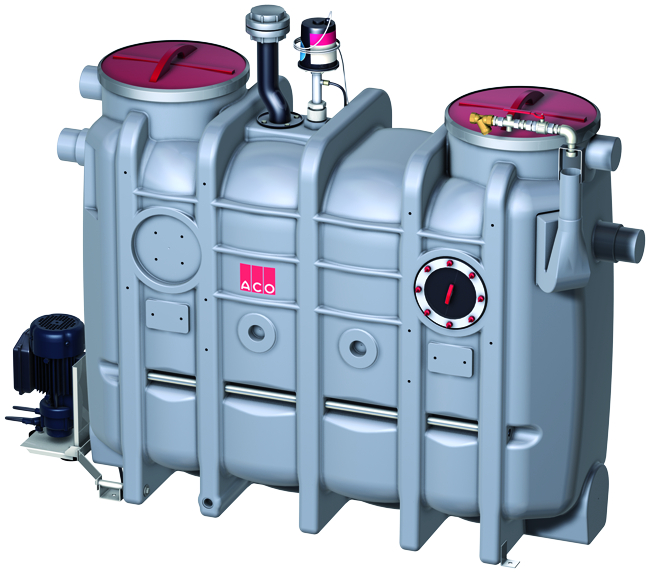

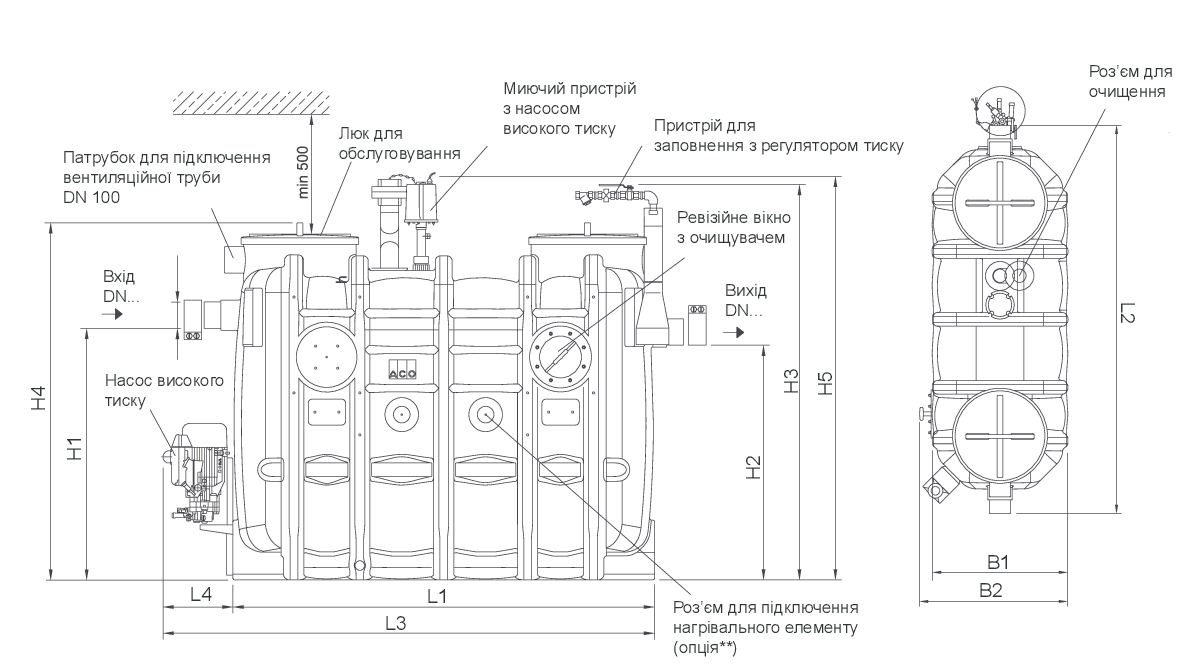

ACO HYDROJET

Сепаратор жиру з поліетилену. Рівень комплектації 2*

Гідравлічне очищення під високим тиском.

Підведення електрики: 400 В / 50 Гц / 16 A / 3.9 кВ

Базова комплектація В

відкачування та очищення проводиться через кришку

Рівень комплектації 1

з трубою відкачування

Рівень комплектації 2

з трубою для відкачування
з компресором для миття під високим тиском
з ручним керуванням
з можливістю установки насоса відкачування (опція)

Рівень комплектації 3

з трубою для відкачування
з компресором для миття під високим тиском
з автоматичним управлінням
з можливістю установки насоса відкачування (опція)

Комплектація показана на прикладі овального сепаратора жиру з нержавіючої сталі. Для інших матеріалів і форм внутрішніх сепараторів комплектація аналогічна.

Арт. обслуг. праворуч	Арт. обслуг. ліворуч	Ном. вел., л/с	Об’єм відст., л	Об’єм жирів, л	Заг. об’єм, л	Вага, порожній, кг	Вага, заповн., кг	∅ труби (вхід/вихід), мм
3571.74.41	3571.74.31	1	106	100	320	95	415	100
3572.74.41	3572.74.31	2	210	100	440	100	540	100
3573.74.41	3573.74.31	3	300	150	630	120	750	100
3574.74.41	3574.74.31	4	400	200	830	135	965	100
3575.74.41	3575.74.31	5,5	725	360	1430	206	1636	150
3577.77.41	3577.74.31	7	800	400	1600	223	1823	150
3578.77.41	3578.74.31	8,5	940	475	1900	243	2108	150
3580.77.41	3580.74.31	10	1000	520	2000	255	2220	150

Ном. вел., л/с	L1, мм	L2, мм	L3, мм	L4, мм	Н1, мм	Н2, мм	Н3, мм	Н4, мм	Н5, мм	B1, мм	B2, мм	D, мм
1	1100	1300	1400	300	830	760	1480	1300	1500	700	770	110
2	1100	1300	1400	300	1055	985	1680	1500	1700	700	770	110
3	1450	1650	1750	300	1055	985	1680	1500	1700	700	770	110
4	1760	2000	2060	300	1055	985	1680	1500	1700	700	770	110
5,5	1760	2000	2060	300	1250	1180	1880	1700	1900	950	1020	160
7	1960	2200	2260	300	1250	1180	1880	1700	1900	950	1020	160
8,5	2250	2485	2550	300	1250	1180	1880	1700	1900	950	1020	160
10	2450	2690	2750	300	1250	1180	1880	1700	1900	950	1020	160

АСО Каталог Cепаратори жиру	pdf
стр. 28 ACO HYDROJET ® -OS	pdf

АСО Монтаж сепараторів жиру в приміщенні

pdf

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf

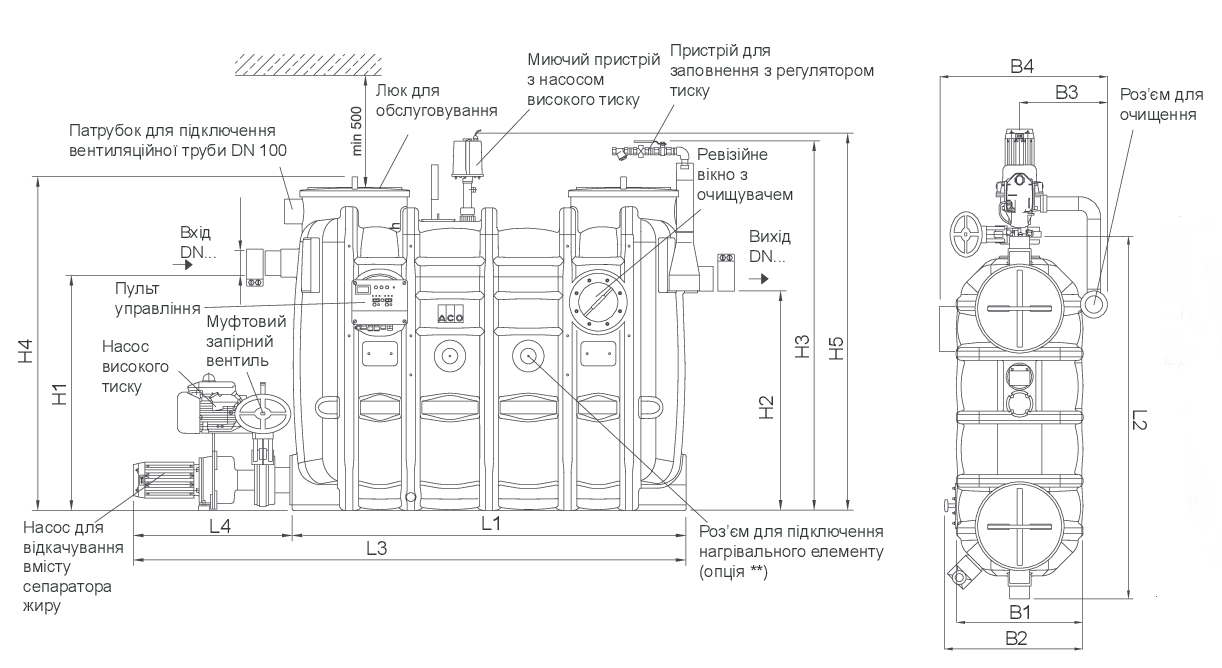

Сепаратор жиру з поліетилену. Рівень комплектації 2*

Підведення електрики: 400 В / 50 Гц / 16 A / 3.9 кВ

Насос для відкачування вмісту: 3.0 кВ/2850 обертів/хв

Базова комплектація В

відкачування та очищення проводиться через кришку

Рівень комплектації 1

з трубою відкачування

Рівень комплектації 2

з трубою для відкачування
з компресором для миття під високим тиском
з ручним керуванням
з можливістю установки насоса відкачування (опція)

Рівень комплектації 3

з трубою для відкачування
з компресором для миття під високим тиском
з автоматичним управлінням
з можливістю установки насоса відкачування (опція)

Арт. обслуг. праворуч	Арт. обслуг. ліворуч	Ном. вел., л/с	Об’єм відст., л	Об’єм жирів, л	Заг. об’єм, л	Вага, порожній, кг	Вага, заповн., кг	∅ труби (вхід/вихід), мм
3571.84.41	3571.84.31	1	106	100	320	177	497	100
3572.84.41	3572.84.31	2	210	100	440	182	622	100
3573.84.41	3573.84.31	3	300	150	630	194	824	100
3574.84.41	3574.84.31	4	400	200	830	210	1040	100
3575.84.41	3575.84.31	5,5	725	360	1430	286	1716	150
3577.84.41	3577.84.31	7	800	400	1600	305	1905	150
3578.84.41	3578.84.31	8,5	940	475	1900	325	2225	150
3580.84.41	3580.84.31	10	1000	520	2000	337	2337	150

Ном. вел., л/с	L1, мм	L2, мм	L3, мм	Н1, мм	Н2, мм	Н3, мм	Н4, мм	Н5, мм	B1, мм	B2, мм	B3, мм	B4, мм	D, мм
1	1100	1300	300	830	760	1480	1300	1500	700	770	500	930	110
2	1100	1300	300	1055	985	1680	1500	1700	700	770	500	930	110
3	1450	1650	300	1055	985	1680	1500	1700	700	770	500	930	110
4	1760	2000	300	1055	985	1680	1500	1700	700	770	500	930	110
5,5	1760	2000	300	1250	1180	1880	1700	1900	950	625	625	1180	160
7	1960	2200	300	1250	1180	1880	1700	1900	950	625	625	1180	160
8,5	2250	2485	300	1250	1180	1880	1700	1900	950	625	625	1180	160
10	2450	2690	300	1250	1180	1880	1700	1900	950	625	625	1180	160

АСО Каталог Cепаратори жиру	pdf
стр. 29 ACO HYDROJET ® -OSE	pdf

АСО Монтаж сепараторів жиру в приміщенні

pdf

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf

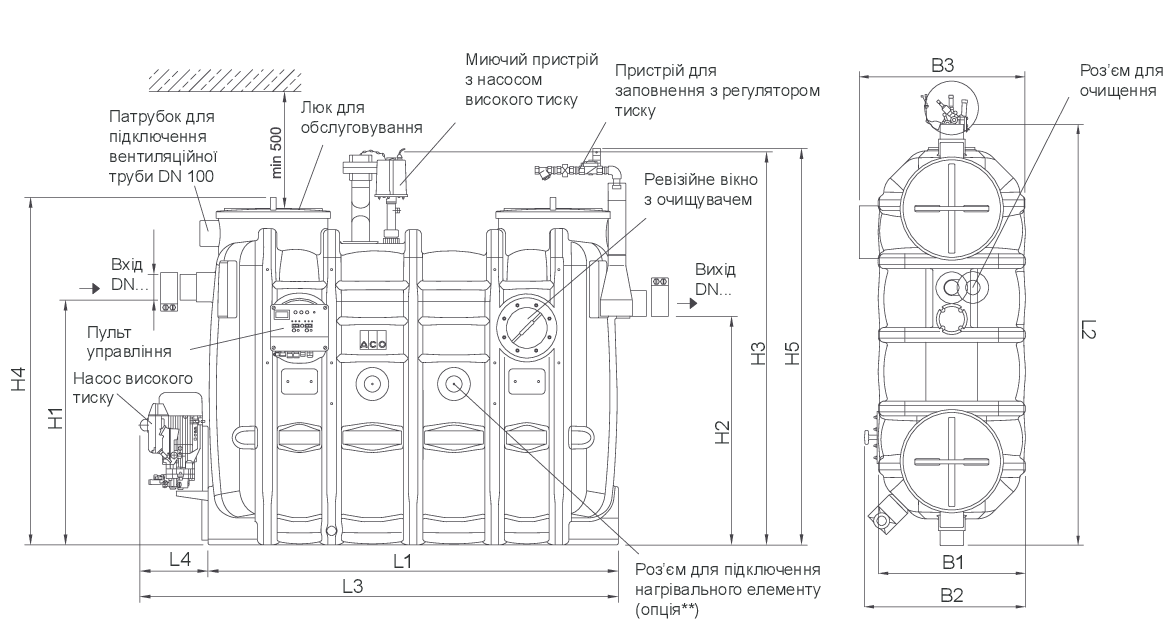

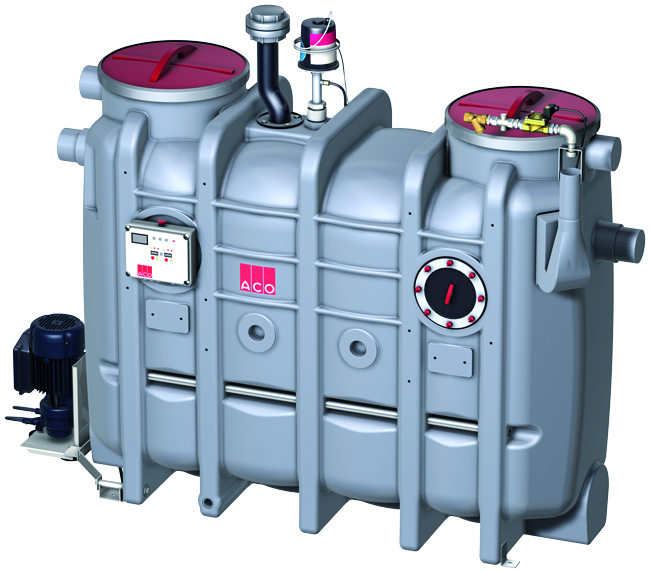

Сепаратор жиру з поліетилену. Рівень комплектації 3*

Гідравлічне очищення піл високим тиском.

Можливість індивідуального програмування періодів очищення.

Підведення електрики: 400 В / 50 Гц / 16 A / 3.9 кВ

Базова комплектація В

відкачування та очищення проводиться через кришку

Рівень комплектації 1

з трубою відкачування

Рівень комплектації 2

з трубою для відкачування
з компресором для миття під високим тиском
з ручним керуванням
з можливістю установки насоса відкачування (опція)

Рівень комплектації 3

з трубою для відкачування
з компресором для миття під високим тиском
з автоматичним управлінням
з можливістю установки насоса відкачування (опція)

Арт. обслуг. праворуч	Арт. обслуг. ліворуч	Ном. вел., л/с	Об’єм відст., л	Об’єм жирів, л	Заг. об’єм, л	Вага, порожній, кг	Вага, заповн., кг	∅ труби (вхід/вихід), мм
3551.74.42	3551.74.32	1	106	100	320	100	420	100
3552.74.42	3552.74.32	2	210	100	440	105	545	100
3553.74.42	3553.74.32	3	300	150	630	120	750	100
3554.74.42	3554.74.32	4	400	200	830	135	965	100
3555.74.42	3555.74.32	5,5	725	360	1430	210	1640	150
3557.74.42	3557.74.32	7	800	400	1600	226	1826	150
3558.74.42	3558.74.32	8,5	940	475	1900	247	2147	150
3560.74.42	3560.74.32	10	1000	520	2000	259	2259	150

Ном. вел., л/с	L1, мм	L2, мм	L3, мм	Н1, мм	Н2, мм	Н3, мм	Н4, мм	Н5, мм	B1, мм	B2, мм	B3, мм	B4, мм	D, мм
1	1100	1300	300	830	760	1480	1300	1500	700	770	500	800	110
2	1100	1300	300	1055	985	1680	1500	1700	700	770	500	800	110
3	1450	1650	300	1055	985	1680	1500	1700	700	770	500	800	110
4	1760	2000	300	1055	985	1680	1500	1700	700	770	500	800	110
5,5	1760	2000	300	1250	1180	1880	1700	1900	950	625	625	1050	160
7	1960	2200	300	1250	1180	1880	1700	1900	950	625	625	1050	160
8,5	2250	2485	300	1250	1180	1880	1700	1900	950	625	625	1050	160
10	2450	2690	300	1250	1180	1880	1700	1900	950	625	625	1050	160

АСО Каталог Cепаратори жиру	pdf
стр. 30 ACO HYDROJET ® -OA	pdf

АСО Монтаж сепараторів жиру в приміщенні

pdf

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf

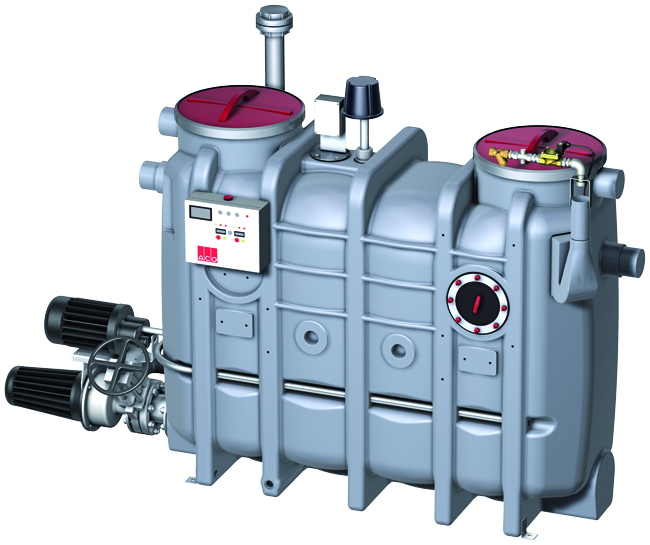

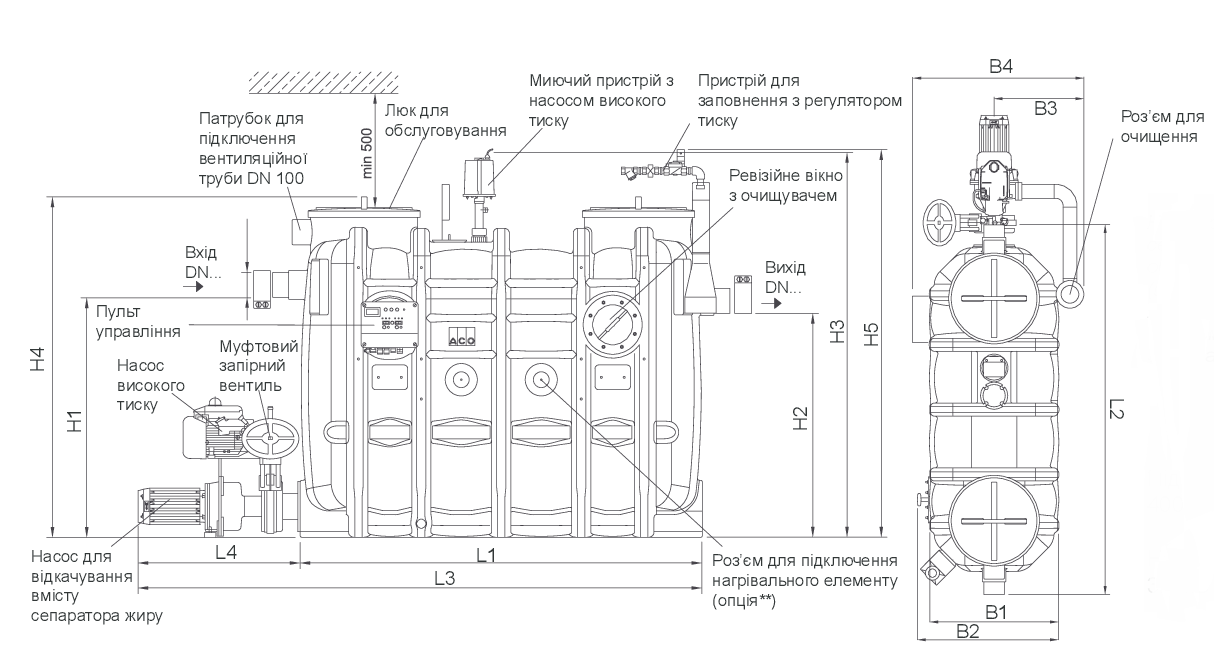

Сепаратор жиру з поліетилену. Рівень комплектації 3

Підведення електрики: 400 В / 50 Гц / 16 A / 3.9 кВ

Насос для відкачування вмісту: 3.0 кВ/2850 обертів/хв

Базова комплектація В

відкачування та очищення проводиться через кришку

Рівень комплектації 1

з трубою відкачування

Рівень комплектації 2

з трубою для відкачування
з компресором для миття під високим тиском
з ручним керуванням
з можливістю установки насоса відкачування (опція)

Рівень комплектації 3

з трубою для відкачування
з компресором для миття під високим тиском
з автоматичним управлінням
з можливістю установки насоса відкачування (опція)

Арт. обслуг. праворуч	Арт. обслуг. ліворуч	Ном. вел., л/с	Об’єм відст., л	Об’єм жирів, л	Заг. об’єм, л	Вага, порожній, кг	Вага, заповн., кг	∅ труби (вхід/вихід), мм
3551.84.42	3551.84.32	1	106	100	320	177	497	100
3552.84.42	3552.84.32	2	210	100	440	182	622	100
3553.84.42	3553.84.32	3	300	150	630	194	824	100
3554.84.42	3554.84.32	4	400	200	830	210	1040	100
3555.84.42	3555.84.32	5,5	725	360	1430	286	1716	150
3557.84.42	3557.84.32	7	800	400	1600	305	1905	150
3558.84.42	3558.84.32	8,5	940	475	1900	325	2225	150
3560.84.42	3560.84.32	10	1000	520	2000	337	2337	150

Ном. вел., л/с	L1, мм	L2, мм	L3, мм	Н1, мм	Н2, мм	Н3, мм	Н4, мм	Н5, мм	B1, мм	B2, мм	B3, мм	B4, мм	D, мм
1	1100	1300	300	830	760	1480	1300	1500	700	770	500	930	110
2	1100	1300	300	1055	985	1680	1500	1700	700	770	500	930	110
3	1450	1650	300	1055	985	1680	1500	1700	700	770	500	930	110
4	1760	2000	300	1055	985	1680	1500	1700	700	770	500	930	110
5,5	1760	2000	300	1250	1180	1880	1700	1900	950	625	625	1180	160
7	1960	2200	300	1250	1180	1880	1700	1900	950	625	625	1180	160
8,5	2250	2485	300	1250	1180	1880	1700	1900	950	625	625	1180	160
10	2450	2690	300	1250	1180	1880	1700	1900	950	625	625	1180	160

АСО Каталог Cепаратори жиру	pdf
стр. 31 ACO HYDROJET ® -OAE	pdf

АСО Монтаж сепараторів жиру в приміщенні

pdf

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf

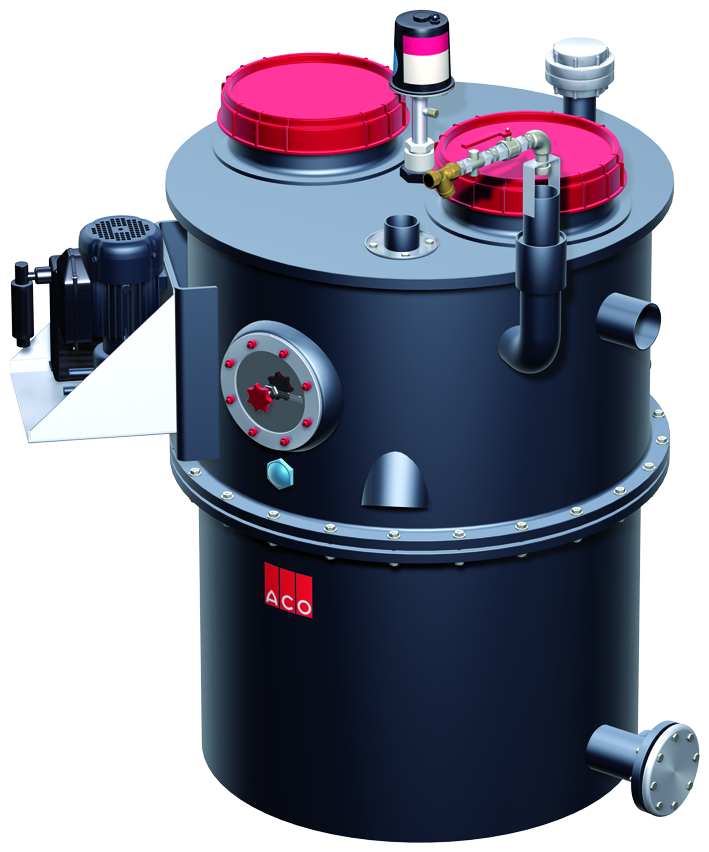

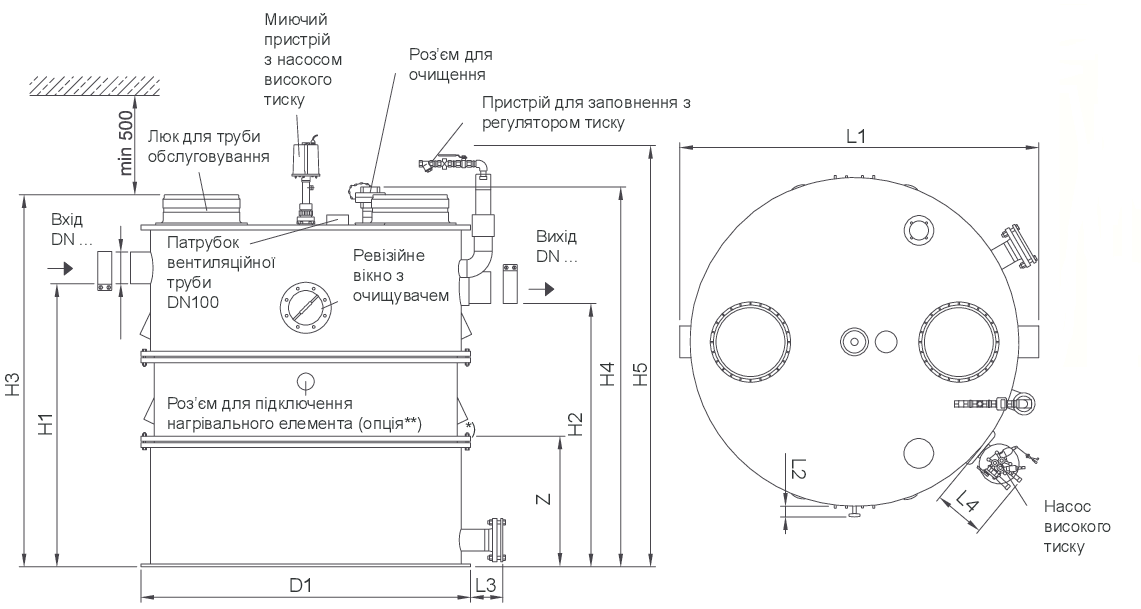

Сепаратор жиру з поліетилену. Рівень комплектації 2

Гідравлічне очищення під високим тиском.

Підведення електрики: 400 В / 50 Гц / 16 A / 3.9 кВ

Базова комплектація В

відкачування та очищення проводиться через кришку

Рівень комплектації 1

з трубою відкачування

Рівень комплектації 2

з трубою для відкачування
з компресором для миття під високим тиском
з ручним керуванням
з можливістю установки насоса відкачування (опція)

Рівень комплектації 3

з трубою для відкачування
з компресором для миття під високим тиском
з автоматичним управлінням
з можливістю установки насоса відкачування (опція)

Арт. обслуг. праворуч	Арт. обслуг. ліворуч	Ном. вел., л/с	Об’єм відст., л	Об’єм жирів, л	Заг. об’єм, л	Вага, порожній, кг	Вага, заповн., кг	∅ труби (вхід/вихід), мм
3502.73.41	3502.73.31	1	290	120	680	156	836	100
3504.73.41	3504.73.31	2	500	160	890	172	1062	100
3507.73.41	3507.73.31	3	830	400	2120	344	2464	150
3510.73.41	3510.73.31	4	1150	400	2450	355	2805	150
3515.73.41	3515.73.31	5,5	1950	800	3610	391	4001	200
3520.73.41	3520.73.31	7	2440	800	4070	392	4462	200

Ном. вел., л/с	L1, мм	L2, мм	L3, мм	L4, мм	Н1, мм	Н2, мм	Н3, мм	Н4, мм	Н5, мм	D, мм	D1, мм	Z/n, мм
2	1255	60	170	260	975	905	1320	1370	1520	110	1150	795/2
4	1255	60	170	260	1240	1170	1580	1630	1780	110	1150	820/2
7	1820	60	170	260	1430	1330	1880	1930	2080	160	1660	785/3
10	1820	60	170	260	1600	1500	2050	2100	2250	160	1660	785/3
15	2130	60	170	260	1765	1665	2200	2250	2400	200	1920	880/3
20	2130	60	170	260	1955	1855	2400	2450	2600	200	1920	880/3

АСО Каталог Cепаратори жиру	pdf
стр. 34 ACO HYDROJET ® -RS	pdf

АСО Монтаж сепараторів жиру в приміщенні

pdf

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf

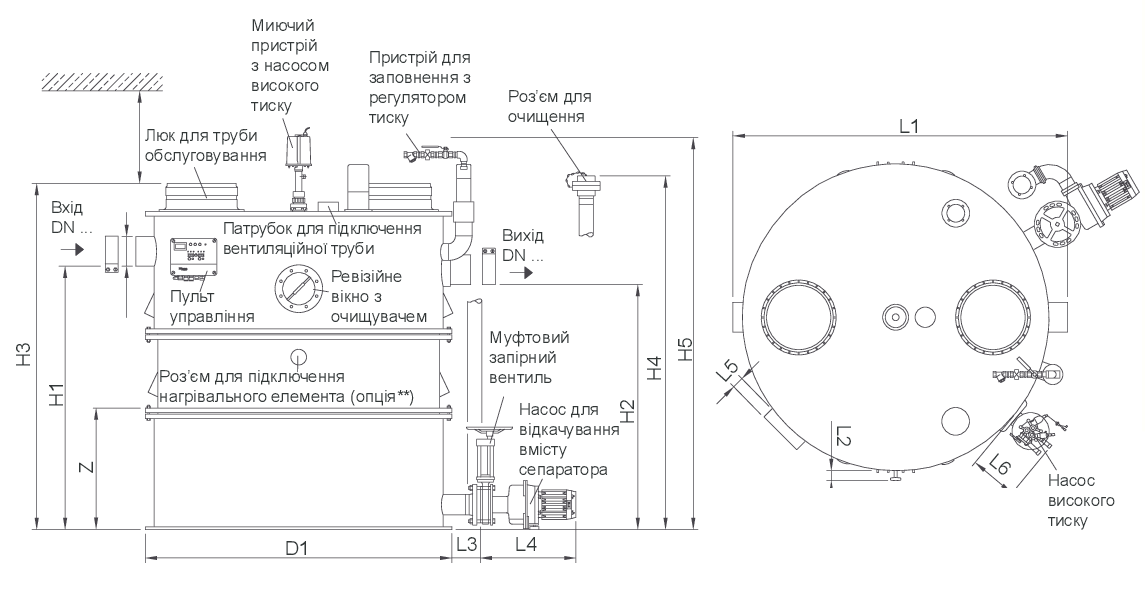

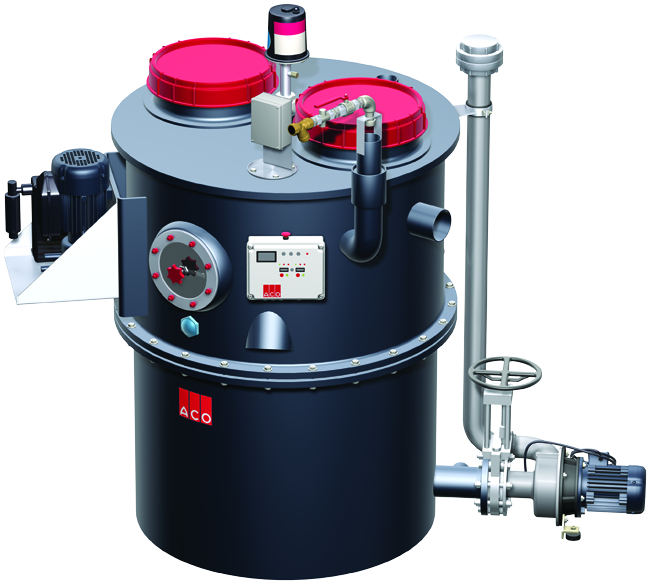

Сепаратор жиру з поліетилену. Рівень комплектації 2

Гідравлічне очищення під високим тиском.

Підведення електрики: 400 В / 50 Гц / 16 A / 3.9 кВ

Насос для відкачування вмісту: 3.0 кВ/2850 обертів/хв

Базова комплектація В

відкачування та очищення проводиться через кришку

Рівень комплектації 1

з трубою відкачування

Рівень комплектації 2

з трубою для відкачування
з компресором для миття під високим тиском
з ручним керуванням
з можливістю установки насоса відкачування (опція)

Рівень комплектації 3

з трубою для відкачування
з компресором для миття під високим тиском
з автоматичним управлінням
з можливістю установки насоса відкачування (опція)

Арт. обслуг. праворуч	Арт. обслуг. ліворуч	Ном. вел., л/с	Об’єм відст., л	Об’єм жирів, л	Заг. об’єм, л	Вага, порожній, кг	Вага, заповн., кг	∅ труби (вхід/вихід), мм
3502.73.81	3502.73.71	2	290	120	680	189	869	100
3504.73.81	3504.73.71	4	500	160	890	205	1095	100
3507.73.81	3507.73.71	7	830	400	2120	377	2497	150
3510.73.81	3510.73.71	10	1150	400	2450	388	2838	150
3515.73.81	3515.73.71	15	1950	800	3610	424	4034	200
3520.73.81	3520.73.71	20	2440	800	4070	437	4507	200

Ном. вел., л/с	L1, мм	L2, мм	L3, мм	L4, мм	L5, мм	L6, мм	Н1, мм	Н2, мм	Н3, мм	Н4, мм	Н5, мм	D, мм	D1, мм	Z/n, мм
2	1255	60	150	260	65	260	975	905	1320	1370	1520	110	1150	795/2
4	1255	60	150	260	65	260	1240	1170	1580	1630	1780	110	1150	820/2
7	1820	60	150	260	65	260	1430	1330	1880	1930	2080	160	1660	785/3
10	1820	60	150	260	65	260	1600	1500	2050	2100	2250	160	1660	785/3
15	2130	60	150	260	65	260	1765	1665	2200	2250	2400	200	1920	880/3
20	2130	60	150	260	65	260	1955	1855	2400	2450	2600	200	1920	880/3

АСО Каталог Cепаратори жиру	pdf
стр. 35 ACO HYDROJET ® -RSE	pdf

АСО Монтаж сепараторів жиру в приміщенні

pdf

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf

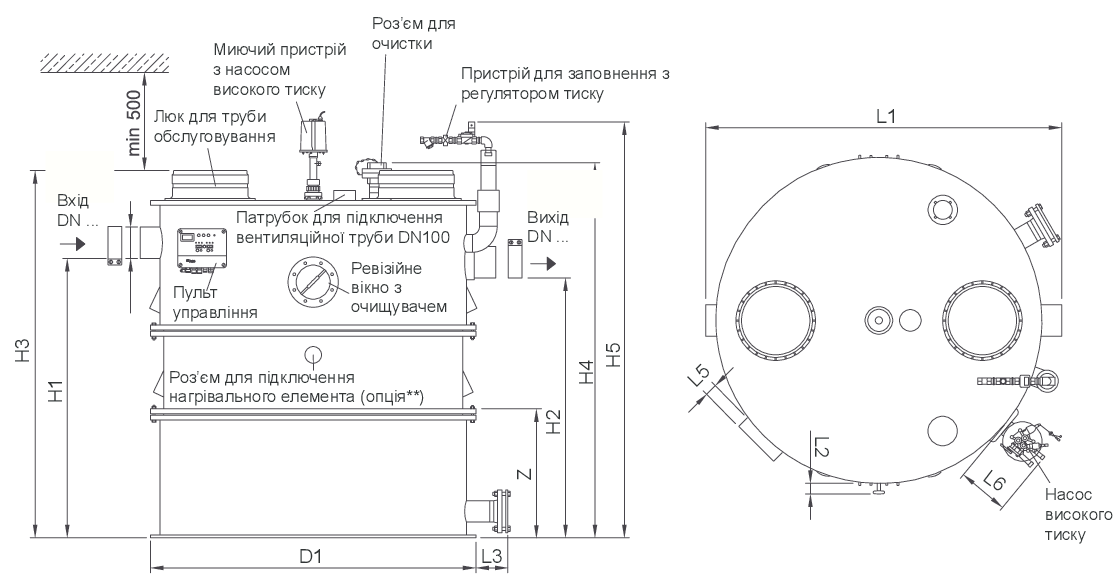

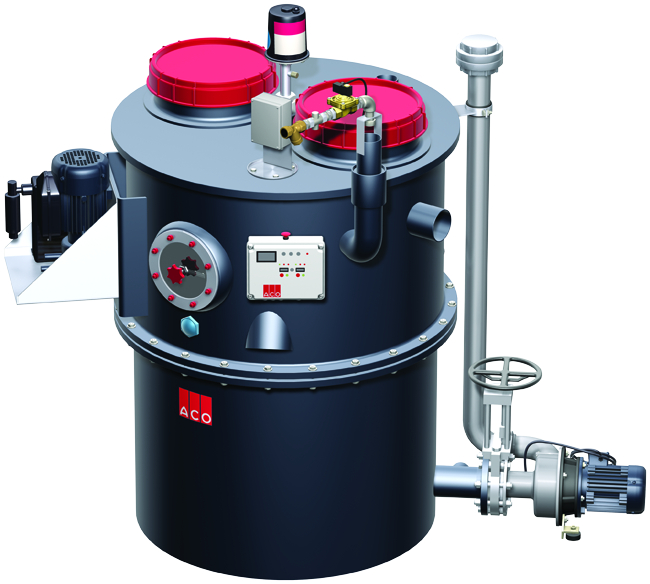

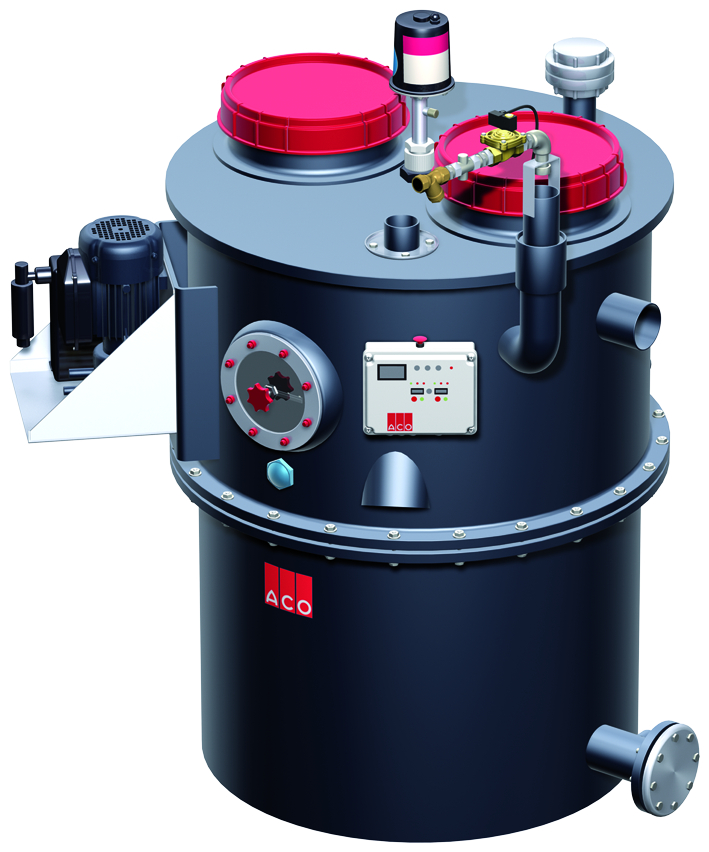

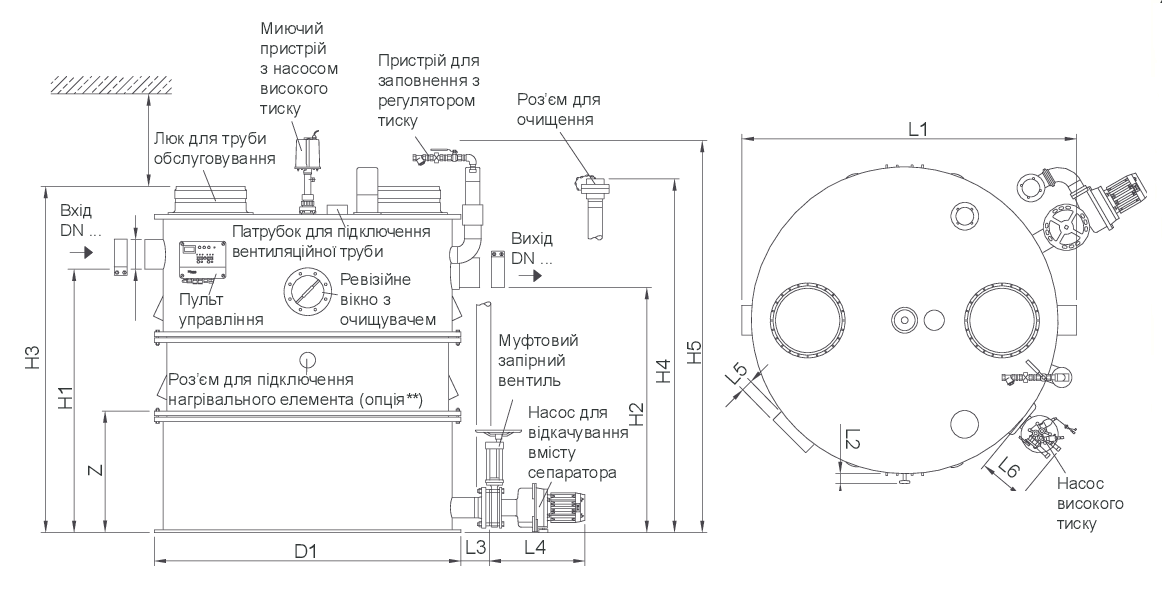

Сепаратор жиру з поліетилену. Рівень комплектації 3

Гідравлічне очищення під високим тиском.

Можливість індивідуального програмування періодів очищення.

Підведення електрики: 400 В / 50 Гц / 16 A / 3.9 кВ

Базова комплектація В

відкачування та очищення проводиться через кришку

Рівень комплектації 1

з трубою відкачування

Рівень комплектації 2

з трубою для відкачування
з компресором для миття під високим тиском
з ручним керуванням
з можливістю установки насоса відкачування (опція)

Рівень комплектації 3

з трубою для відкачування
з компресором для миття під високим тиском
з автоматичним управлінням
з можливістю установки насоса відкачування (опція)

Арт. обслуг. праворуч	Арт. обслуг. ліворуч	Ном. вел., л/с	Об’єм відст., л	Об’єм жирів, л	Заг. об’єм, л	Вага, порожній, кг	Вага, заповн., кг	∅ труби (вхід/вихід), мм
3502.73.42	3502.73.32	2	290	120	680	165	845	100
3504.73.42	3504.73.32	4	500	160	890	181	1071	100
3507.73.42	3507.73.32	7	830	400	2120	353	2473	150
3510.73.42	3510.73.32	10	1150	400	2450	364	2814	150
3515.73.42	3515.73.32	15	1950	800	3610	401	4011	200
3520.73.42	3520.73.32	20	2440	800	4070	401	4471	200

Ном. вел., л/с	L1, мм	L2, мм	L3, мм	L4, мм	L5, мм	Н1, мм	Н2, мм	Н3, мм	Н4, мм	Н5, мм	D, мм	D1, мм	Z/n, мм
2	1255	60	170	65	260	975	905	1320	1370	1570	110	1150	795/2
4	1255	60	170	65	260	1240	1170	1580	1630	1830	110	1150	820/2
7	1820	60	170	65	260	1430	1330	1880	1930	2130	160	1660	785/3
10	1820	60	170	65	260	1600	1500	2050	2100	2300	160	1660	785/3
15	2130	60	170	65	260	1765	1665	2200	2250	2450	200	1920	880/3
20	2130	60	170	65	260	1955	1855	2400	2450	2650	200	1920	880/3

АСО Каталог Cепаратори жиру	pdf
стр. 36 ACO HYDROJET ® -RA	pdf

АСО Монтаж сепараторів жиру в приміщенні

pdf

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf

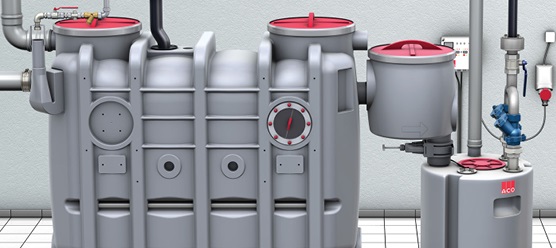

Сепаратор жиру з поліетилену. Рівень комплектації 3

Підведення електрики: 400 В / 50 Гц / 16 A / 3.9 кВ

Насос для відкачування вмісту: 3.0 кВ/2850 обертів/хв

Базова комплектація В

відкачування та очищення проводиться через кришку

Рівень комплектації 1

з трубою відкачування

Рівень комплектації 2

з трубою для відкачування
з компресором для миття під високим тиском
з ручним керуванням
з можливістю установки насоса відкачування (опція)

Рівень комплектації 3

з трубою для відкачування
з компресором для миття під високим тиском
з автоматичним управлінням
з можливістю установки насоса відкачування (опція)

Арт. обслуг. праворуч	Арт. обслуг. ліворуч	Ном. вел., л/с	Об’єм відст., л	Об’єм жирів, л	Заг. об’єм, л	Вага, порожній, кг	Вага, заповн., кг	∅ труби (вхід/вихід), мм
3502.73.82	3502.73.72	2	290	120	680	194	874	100
3504.73.82	3504.73.72	4	500	160	890	210	1100	100
3507.73.82	3507.73.72	7	830	400	2120	382	2502	150
3510.73.82	3510.73.72	10	1150	400	2450	393	2843	150
3515.73.82	3515.73.72	15	1950	800	3610	442	4052	200
3520.73.82	3520.73.72	20	2440	800	4070	443	4513	200

Ном. вел., л/с	L1, мм	L2, мм	L3, мм	L4, мм	L5, мм	L6, мм	Н1, мм	Н2, мм	Н3, мм	Н4, мм	Н5, мм	D, мм	D1, мм	Z/n, мм
2	1255	60	150	520	65	260	975	905	1320	1370	1570	110	1150	795/2
4	1255	60	150	520	65	260	1240	1170	1580	1630	1830	110	1150	820/2
7	1820	60	150	520	65	260	1430	1330	1880	1930	2130	160	1660	785/3
10	1820	60	150	520	65	260	1600	1500	2050	2100	2300	160	1660	785/3
15	2130	60	150	520	65	260	1765	1665	2200	2250	2450	200	1920	880/3

АСО Каталог Cепаратори жиру	pdf
стр. 37 ACO HYDROJET ® -RAE	pdf

АСО Монтаж сепараторів жиру в приміщенні

pdf

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf

Browser not supported
