ACO Gala - система лінійного водовідведення з полімербетону. Відмінні особливості системи - це болтові кріплення решіток та наявність каналів з ухилом дна. Це дозволяє демонструвати високі гідравлічні характеристики за мінімальної внутрішньої ширини каналу.

Опис системи:

канали мають внутрішній ухил, що дозволяє використовувати дану систему на рівних ділянках (де відсутній повздовжній ухил)
клас навантаження до C250 дозволяє монтувати канали в зоні проїзду вантажівок
завдяки гладкій поверхні матеріалу та формі каналу забезпечується велика швидкість відтоку води та відбувається ефект самоочищення
елементи системи мають невелику вагу та їх легко монтувати
із модульних елементів легко формуються системи різної конфігурації для ефективного водовідведення з будь-якої поверхні
за допомогою каналів довжиною 0,5 м можливо виконання поворотів та Т-подібних з'єднань
низький коефіцієнт водопоглинання (0,5%) та повна герметичність системи забезпечують її строк експлуатації не менше 50 років.

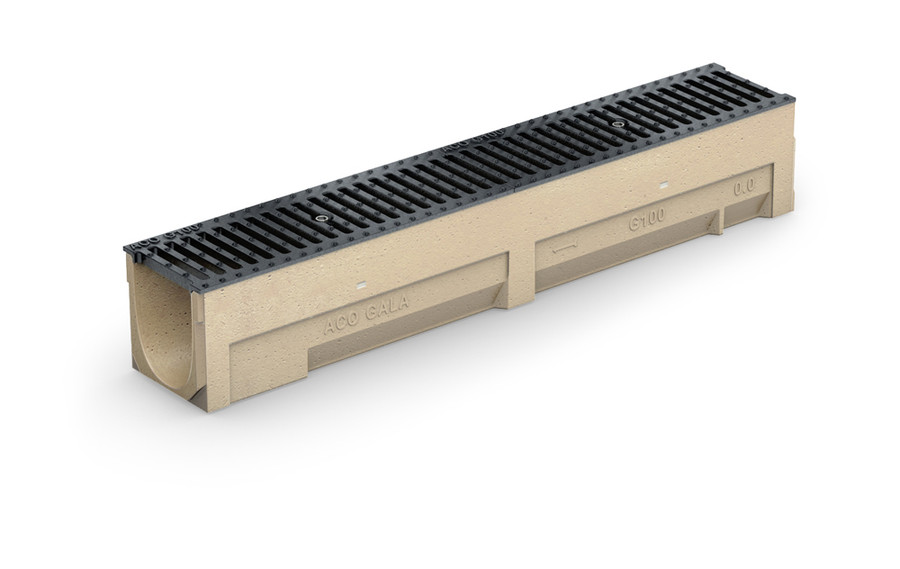

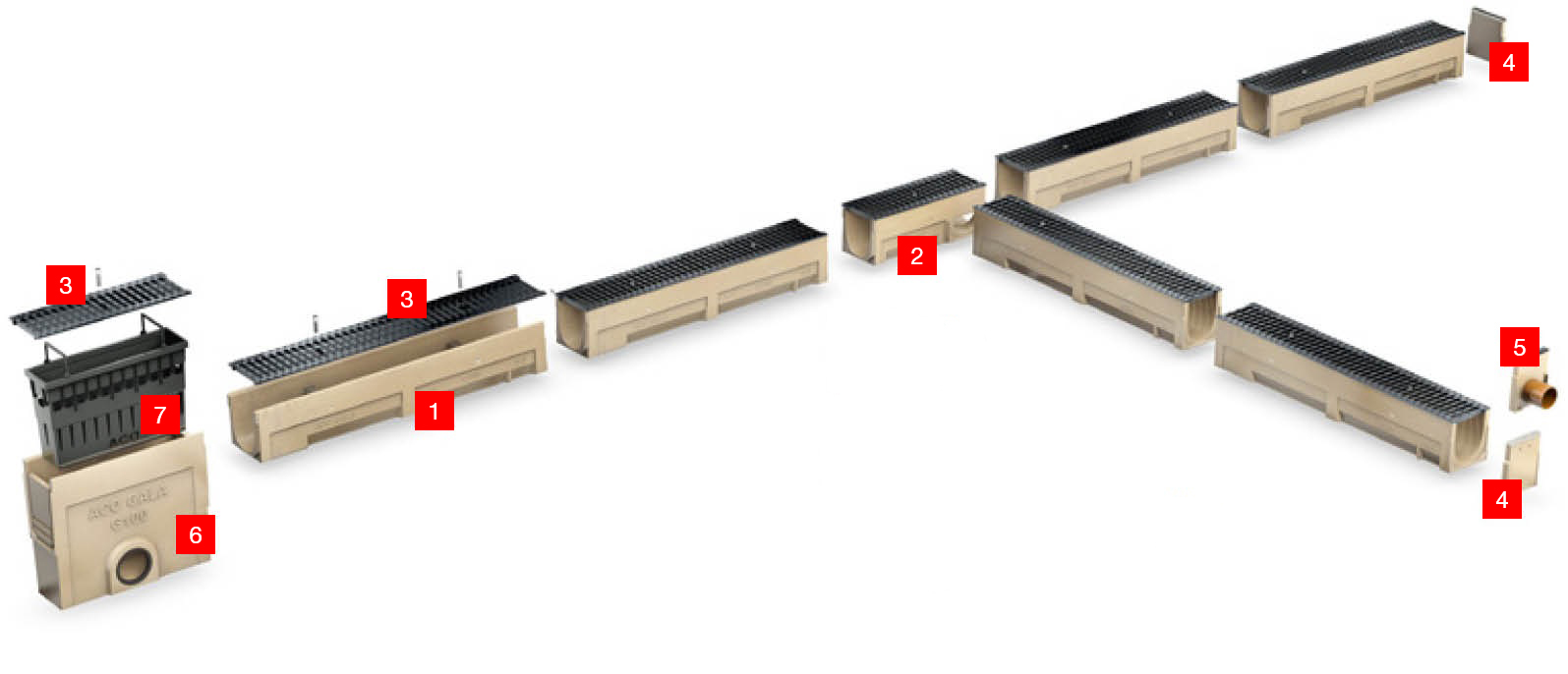

1 – канал 1000 мм з ухилом чи без ухилу
2 – канал 500 мм
3 – решітка 500 мм або 1000 мм (чавун, оцинкована або нержавіюча сталь)
4 – торцева стінка початку та кінця гілки водовідведення

5 – торцева стінка з відводом для підключення до каналізаційної мережі

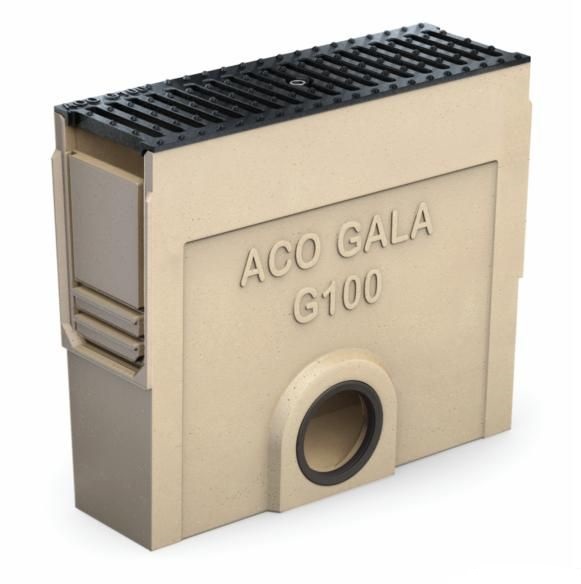

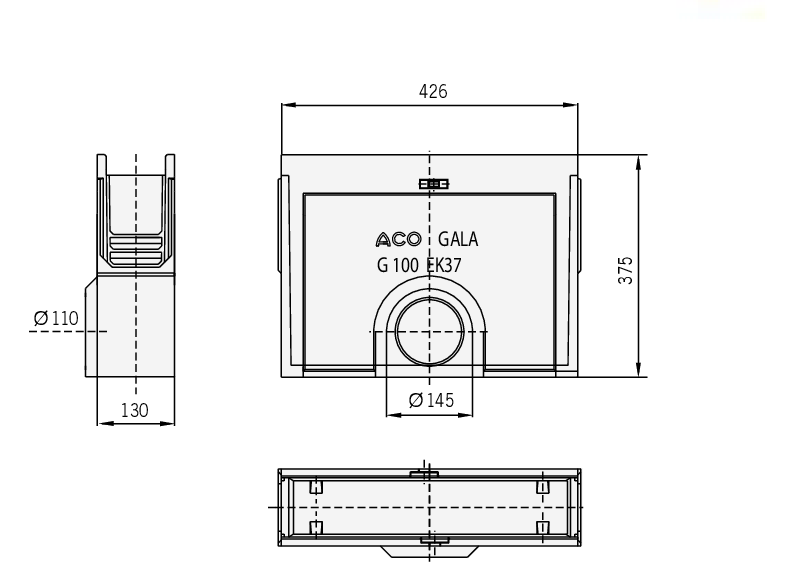

6 – піскоуловлювач для підключення до каналізаційної мережі
7 – корзина для сміття

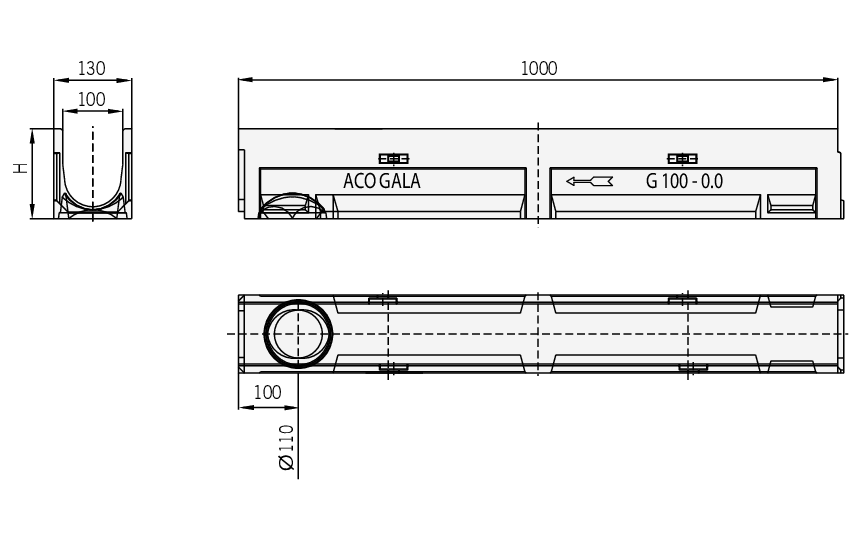

Тип канала	Артикул	Довжина, мм	Ширина, мм	Висота канала на початку, мм	Висота канала в кінці, мм	Вага, кг
0.0	06000*	1000	130	150	150	12,1
0.1	06049**	500	130	160	160	7,0
1	06001	1000	130	150	155	12,2
2	06002	1000	130	155	160	12,5
3	06003	1000	130	160	165	12,7
4	06004	1000	130	165	170	13,0
5	06005*	1000	130	170	175	13,3
5.0	06050*	1000	130	175	175	13,8
5.1	06047**	500	130	175	175	7,2
6	06006	1000	130	175	180	13,9
7	06007	1000	130	180	185	14,1
8	06008	1000	130	185	190	14,5
9	06009	1000	130	190	195	14,9
10	06010*	1000	130	195	200	15,2
10.0	06100*	1000	130	200	200	15,4
10.1	06048**	500	130	200	200	8,0
11	06011	1000	130	200	205	15,5
12	06012	1000	130	205	210	15,7
13	06013	1000	130	210	215	16,0
14	06014	1000	130	215	220	16,3
15	06015	1000	130	220	225	16,8
16	06016	1000	130	225	230	17,1
17	06017	1000	130	230	235	17,5
18	06018	1000	130	235	240	17,9
19	06019	1000	130	240	245	18,2
20	06020*	1000	130	245	250	18,5
20.0	06021*	1000	130	250	250	18,5
20.1	06022**	500	130	250	250	9,5

* – канал з отвором для вертикального підключення DN100
** – канал з боковим отвором для виконання Т-подібних з‘єднань.

Назва	Артикул	Довжина, мм	Ширина, мм	Висота, мм	Вага, кг
ЕК58 (високий)	06335	500	130	58,5	24,6
ЕК37 (низький)	06336	500	130	37,7	16

Назва	Вага, кг	Артикул
Торцева стінка	1,4	06340
Торцева стінка з відводом DN100 для артикулів: 06000; 06049	0,7	06241
06050; 06047; 06005	0,8	06242
06100; 06048; 06010	0,9	06243
06020; 06021; 06022	1,1	06244
Каскадний елемент	0,5	02604
Патрубок DN100 з PP	0,2	00056
Сифон DN100 для ЕК 58	0,5	00058
Сифон DN100 для вертикального відводу	0,2	02640
Сифон DN100 для ЕК37	0,2	01684

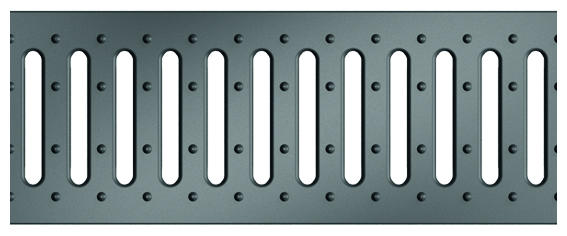

Решітка з прорізями, оцинк. сталь

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка з прорізями, оцинк. сталь	06303	1000	130	10	312	1,9
Решітка з прорізями, оцинк. сталь	06304	500	130	10	312	0,9
Кріплення*	06309	-	-	-	-	-

Решітка з прорізями, нержавіюча сталь

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг

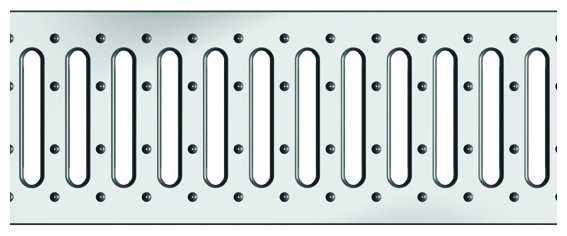

Решітка з прорізями, нерж. сталь	06318	1000	130	10	312	2
Решітка з прорізями, нерж. сталь	06319	500	130	10	312	1,1
Кріплення*: перекладина, болт	02747	-	-	-	-	-
Кріплення*: перекладина, болт	02855	-	-	-	-	-

*2 шт/1 м решітки

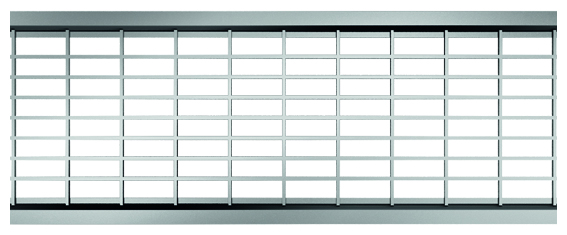

Решітка сітчаста, оцинкована сталь

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка сітчаста, оцинкована сталь	06305	1000	127	30x15	880	2,3
Решітка сітчаста, оцинкована сталь	06306	500	127	30x15	880	1,3
Кріплення*	06308	-	-	-	-	-

*2 шт/1 м решітки

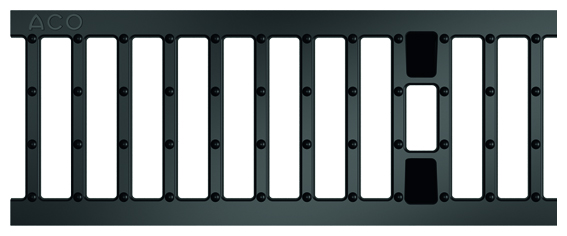

Решітка з прорізями, чавун

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка з прорізями, чавун	06314	500	127	12	371	3,2
Кріплення*	06312	-	-	-	-	-
Кріплення* для Gala h=6 кронштейн болт	00751 08373

*2 шт/1 м решітки

Назва	Артикул	Довжина, мм	Ширина, мм	Висота, мм	Площа отворів	Вага, кг
Рама з оцинкованої сталі	10021	1000	130	75	150	5,5
Рама з оцинкованої сталі	10022	500	130	75	150	2,8
Рама з нержавіючої сталі	10024	1000	130	75	150	5,5
Рама з нержавіючої сталі	10025	500	130	75	150	2,8
Ревізійна з оцинкованої сталі	10023	500	155	75	150	5,22
Ревізійна з нержавіючої сталі	10026	500	155	75	150	5,22

Решітка з прорізями, оцинк. сталь

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка з прорізями, оцинк. сталь	06303	1000	130	10	312	1,9
Решітка з прорізями, оцинк. сталь	06304	500	130	10	312	0,9
Кріплення*	06309	-	-	-	-	-

Решітка з прорізями, нержавіюча сталь

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка з прорізями, нерж. сталь	06318	1000	130	10	312	2
Решітка з прорізями, нерж. сталь	06319	500	130	10	312	1,1
Кріплення*: перекладина, болт	02747	-	-	-	-	-
Кріплення*: перекладина, болт	02855	-	-	-	-	-

*2 шт/1 м решітки

Решітка сітчаста, оцинкована сталь

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка сітчаста, оцинкована сталь	06305	1000	127	30x15	880	2,3
Решітка сітчаста, оцинкована сталь	06306	500	127	30x15	880	1,3
Кріплення*	06308	-	-	-	-	-

*2 шт/1 м решітки

Решітка з прорізями, чавун

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка з прорізями, чавун	06314	500	127	12	371	3,2
Кріплення*	06312	-	-	-	-	-
Кріплення* для Gala h=6 кронштейн болт	00751 08373

*2 шт/1 м решітки

Назва	Артикул	Довжина, мм	Ширина, мм	Висота, мм	Площа отворів	Вага, кг
Рама з оцинкованої сталі	10021	1000	130	75	150	5,5
Рама з оцинкованої сталі	10022	500	130	75	150	2,8
Рама з нержавіючої сталі	10024	1000	130	75	150	5,5
Рама з нержавіючої сталі	10025	500	130	75	150	2,8
Ревізійна з оцинкованої сталі	10023	500	155	75	150	5,22
Ревізійна з нержавіючої сталі	10026	500	155	75	150	5,22

Каталог ACO Drain	pdf
ACO Gala	pdf

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf

Опис системи:

канали мають внутрішній ухил, що дозволяє використовувати дану систему на рівних ділянках (де відсутній повздовжній ухил)
клас навантаження до C250 дозволяє монтувати канали в зоні проїзду вантажівок
завдяки гладкій поверхні матеріалу та формі каналу забезпечується велика швидкість відтоку води та відбувається ефект самоочищення
елементи системи мають невелику вагу та їх легко монтувати
із модульних елементів легко формуються системи різної конфігурації для ефективного водовідведення з будь-якої поверхні
за допомогою каналів довжиною 0,5 м можливо виконання поворотів та Т-подібних з'єднань
низький коефіцієнт водопоглинання (0,5%) та повна герметичність системи забезпечують її строк експлуатації не менше 50 років.

Тип канала	Артикул	Довжина, мм	Ширина, мм	Висота канала на початку, мм	Висота канала в кінці, мм	Вага, кг
0.0	06000*	1000	130	150	150	12,1
0.1	06049**	500	130	160	160	7,0
1	06001	1000	130	150	155	12,2
2	06002	1000	130	155	160	12,5
3	06003	1000	130	160	165	12,7
4	06004	1000	130	165	170	13,0
5	06005*	1000	130	170	175	13,3
5.0	06050*	1000	130	175	175	13,8
5.1	06047**	500	130	175	175	7,2
6	06006	1000	130	175	180	13,9
7	06007	1000	130	180	185	14,1
8	06008	1000	130	185	190	14,5
9	06009	1000	130	190	195	14,9
10	06010*	1000	130	195	200	15,2
10.0	06100*	1000	130	200	200	15,4
10.1	06048**	500	130	200	200	8,0
11	06011	1000	130	200	205	15,5
12	06012	1000	130	205	210	15,7
13	06013	1000	130	210	215	16,0
14	06014	1000	130	215	220	16,3
15	06015	1000	130	220	225	16,8
16	06016	1000	130	225	230	17,1
17	06017	1000	130	230	235	17,5
18	06018	1000	130	235	240	17,9
19	06019	1000	130	240	245	18,2
20	06020*	1000	130	245	250	18,5
20.0	06021*	1000	130	250	250	18,5
20.1	06022**	500	130	250	250	9,5

Назва	Артикул	Довжина, мм	Ширина, мм	Висота, мм	Вага, кг
ЕК58 (високий)	06335	500	130	58,5	24,6
ЕК37 (низький)	06336	500	130	37,7	16

Назва	Вага, кг	Артикул
Торцева стінка	1,4	06340
Торцева стінка з відводом DN100 для артикулів: 06000; 06049	0,7	06241
06050; 06047; 06005	0,8	06242
06100; 06048; 06010	0,9	06243
06020; 06021; 06022	1,1	06244
Каскадний елемент	0,5	02604
Патрубок DN100 з PP	0,2	00056
Сифон DN100 для ЕК 58	0,5	00058
Сифон DN100 для вертикального відводу	0,2	02640
Сифон DN100 для ЕК37	0,2	01684

Решітка з прорізями, оцинк. сталь

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка з прорізями, оцинк. сталь	06303	1000	130	10	312	1,9
Решітка з прорізями, оцинк. сталь	06304	500	130	10	312	0,9
Кріплення*	06309	-	-	-	-	-

Решітка з прорізями, нержавіюча сталь

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка з прорізями, нерж. сталь	06318	1000	130	10	312	2
Решітка з прорізями, нерж. сталь	06319	500	130	10	312	1,1
Кріплення*: перекладина, болт	02747	-	-	-	-	-
Кріплення*: перекладина, болт	02855	-	-	-	-	-

*2 шт/1 м решітки

Решітка сітчаста, оцинкована сталь

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка сітчаста, оцинкована сталь	06305	1000	127	30x15	880	2,3
Решітка сітчаста, оцинкована сталь	06306	500	127	30x15	880	1,3
Кріплення*	06308	-	-	-	-	-

*2 шт/1 м решітки

Решітка з прорізями, чавун

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка з прорізями, чавун	06314	500	127	12	371	3,2
Кріплення*	06312	-	-	-	-	-
Кріплення* для Gala h=6 кронштейн болт	00751 08373

*2 шт/1 м решітки

Назва	Артикул	Довжина, мм	Ширина, мм	Висота, мм	Площа отворів	Вага, кг
Рама з оцинкованої сталі	10021	1000	130	75	150	5,5
Рама з оцинкованої сталі	10022	500	130	75	150	2,8
Рама з нержавіючої сталі	10024	1000	130	75	150	5,5
Рама з нержавіючої сталі	10025	500	130	75	150	2,8
Ревізійна з оцинкованої сталі	10023	500	155	75	150	5,22
Ревізійна з нержавіючої сталі	10026	500	155	75	150	5,22

Решітка з прорізями, оцинк. сталь

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка з прорізями, оцинк. сталь	06303	1000	130	10	312	1,9
Решітка з прорізями, оцинк. сталь	06304	500	130	10	312	0,9
Кріплення*	06309	-	-	-	-	-

Решітка з прорізями, нержавіюча сталь

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка з прорізями, нерж. сталь	06318	1000	130	10	312	2
Решітка з прорізями, нерж. сталь	06319	500	130	10	312	1,1
Кріплення*: перекладина, болт	02747	-	-	-	-	-
Кріплення*: перекладина, болт	02855	-	-	-	-	-

*2 шт/1 м решітки

Решітка сітчаста, оцинкована сталь

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка сітчаста, оцинкована сталь	06305	1000	127	30x15	880	2,3
Решітка сітчаста, оцинкована сталь	06306	500	127	30x15	880	1,3
Кріплення*	06308	-	-	-	-	-

*2 шт/1 м решітки

Решітка з прорізями, чавун

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка з прорізями, чавун	06314	500	127	12	371	3,2
Кріплення*	06312	-	-	-	-	-
Кріплення* для Gala h=6 кронштейн болт	00751 08373

*2 шт/1 м решітки

Назва	Артикул	Довжина, мм	Ширина, мм	Висота, мм	Площа отворів	Вага, кг
Рама з оцинкованої сталі	10021	1000	130	75	150	5,5
Рама з оцинкованої сталі	10022	500	130	75	150	2,8
Рама з нержавіючої сталі	10024	1000	130	75	150	5,5
Рама з нержавіючої сталі	10025	500	130	75	150	2,8
Ревізійна з оцинкованої сталі	10023	500	155	75	150	5,22
Ревізійна з нержавіючої сталі	10026	500	155	75	150	5,22

Каталог ACO Drain	pdf
ACO Gala	pdf

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf

Browser not supported

ACO Gala

Елементи системи:

Аксесуари

Клас навантаження A15

*2 шт/1 м решітки

Клас навантаження B125

*2 шт/1 м решітки

Клас навантаження С250

*2 шт/1 м решітки

Клас навантаження A15

*2 шт/1 м решітки

Клас навантаження B125

*2 шт/1 м решітки

Клас навантаження С250

*2 шт/1 м решітки

Загальна інформація

Сертифікати

Елементи системи:

Аксесуари

Клас навантаження A15

*2 шт/1 м решітки

Клас навантаження B125

*2 шт/1 м решітки

Клас навантаження С250

*2 шт/1 м решітки

Клас навантаження A15

*2 шт/1 м решітки

Клас навантаження B125

*2 шт/1 м решітки

Клас навантаження С250

*2 шт/1 м решітки

Загальна інформація

Сертифікати

Browser not supported

*2 шт/1 м решітки

*2 шт/1 м решітки

*2 шт/1 м решітки

A15

*2 шт/1 м решітки

B125

*2 шт/1 м решітки

С250

*2 шт/1 м решітки

Щілинні рами

Огляд системи

Розміри

Піскоуловлювачі

Аксесуари

Решітки

*2 шт/1 м решітки

*2 шт/1 м решітки

*2 шт/1 м решітки

A15

*2 шт/1 м решітки

B125

*2 шт/1 м решітки

С250

*2 шт/1 м решітки

Щілинні рами

Технічна інформація
