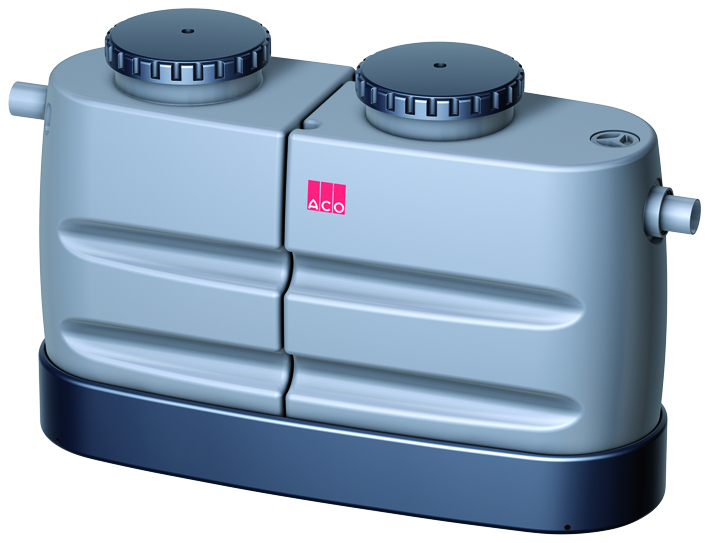

ACO ECO-JET

Всі сепаратори жиру ACO виготовляються згідно з BDS EN 1825: 2003. Продукти проходять гідравлічну перевірку та мають загальне офіційне підтвердження від DIBt Berlin.

Сепаратор жиру з поліетилену.

Можливість монтажу в важкодоступних місцях завдяки розбірним елементам сепаратора жиру
Експлуатація і обслуговування без неприємних запахів
Вбудований відстійник
Мінімум місця для установки
Мала вага

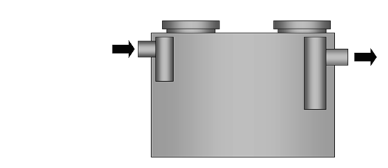

Базова комплектація В

відкачування та очищення проводиться через кришку

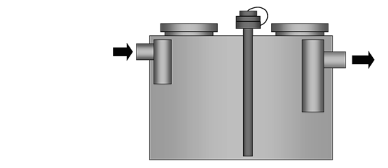

Рівень комплектації 1

з трубою відкачування

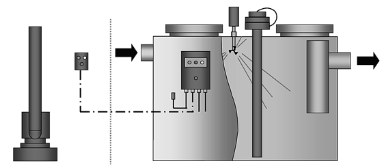

Рівень комплектації 2

з трубою для відкачування
з компресором для миття під високим тиском
з ручним керуванням
з можливістю установки насоса відкачування (опція)

Рівень комплектації 3

з трубою для відкачування
з компресором для миття під високим тиском
з автоматичним управлінням
з можливістю установки насоса відкачування (опція)

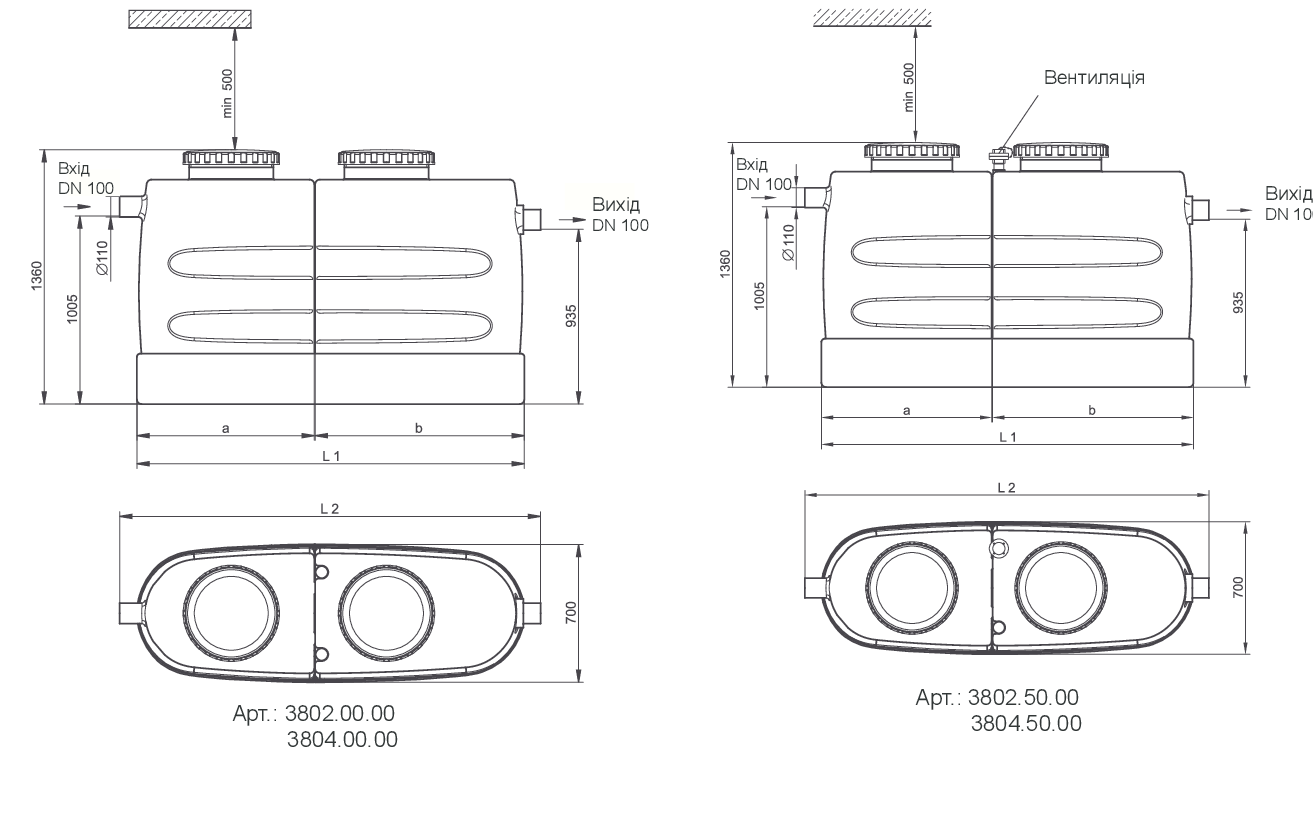

ACO ECO-JET -G

Артикул	Ном. вел., л/с	Об’єм відст., л	Об’єм жирів, л	Заг. об’єм, л	Вага, пор., кг	Вага, зап., кг	∅ труби (вхід/ вихід), мм	L1, мм	L2, мм	A, мм	B, мм
3802.00.00	2	210	80	480	75	555	100	1180	1360	510	660
3804.00.00	4	420	160	880	115	995	100	2070	2250	945	1115

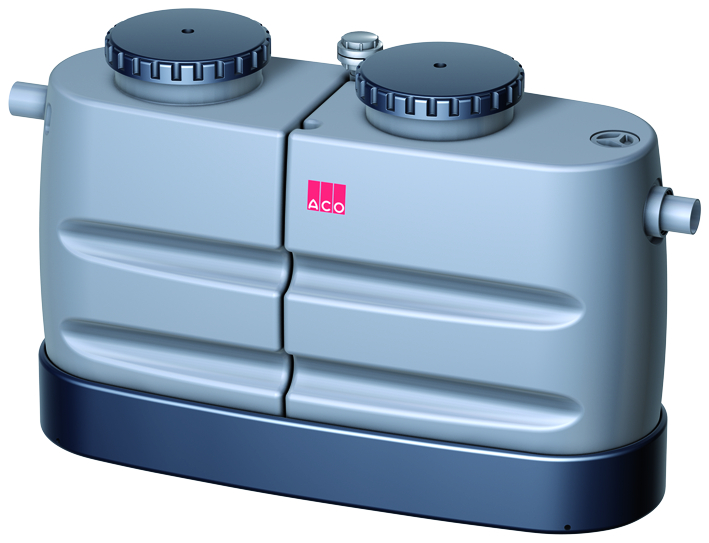

ACO ECO-JET -GD

Артикул	Ном. вел., л/с	Об’єм відст., л	Об’єм жирів, л	Заг. об’єм, л	Вага, пор., кг	Вага, зап., кг	∅ труби (вхід/ вихід), мм	L1, мм	L2, мм	A, мм	B, мм
3802.50.00	2	210	80	480	75	555	100	1180	1360	510	660
3804.50.00	4	420	160	880	115	995	100	2070	2250	945	1115

АСО Каталог Cепаратори жиру	pdf
стр. 24-25 ACO ECO-JET ® -G, -GD	pdf

АСО Монтаж сепараторів жиру в приміщенні

pdf

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf

Сепаратор жиру з поліетилену. Базова комплектація В*

Експлуатація та обслуговування без неприємних запахів
Вбудований відстійник
Можливість докомплектації і удосконалення
Варіанти лівостороннього та правостороннього обслуговування
Мінімум місця для установки
Мала вага

Базова комплектація В

відкачування та очищення проводиться через кришку

Рівень комплектації 1

з трубою відкачування

Рівень комплектації 2

з трубою для відкачування
з компресором для миття під високим тиском
з ручним керуванням
з можливістю установки насоса відкачування (опція)

Рівень комплектації 3

з трубою для відкачування
з компресором для миття під високим тиском
з автоматичним управлінням
з можливістю установки насоса відкачування (опція)

Комплектація показана на прикладі овального сепаратора жиру з нержавіючої сталі. Для інших матеріалів і форм внутрішніх сепараторів комплектація аналогічна.

Артикул	Ном. вел., л/с	Об’єм відст., л	Об’єм жирів, л	Заг. об’єм, л	Вага, порожній, кг	Вага, заповн., кг	∅ труби (вхід/вихід), мм
3551.34.00	1	106	100	320	62	382	100
3552.34.00	2	210	100	440	70	510	100
3553.34.00	3	300	150	630	80	710	100
3554.34.00	4	400	200	830	95	925	100
3555.34.00	5,5	725	360	1430	170	1600	150
3557.34.00	7	800	400	1600	187	1787	150
3558.34.00	8,5	940	475	1900	208	2108	150
3560.34.00	10	1000	520	2000	220	2220	150

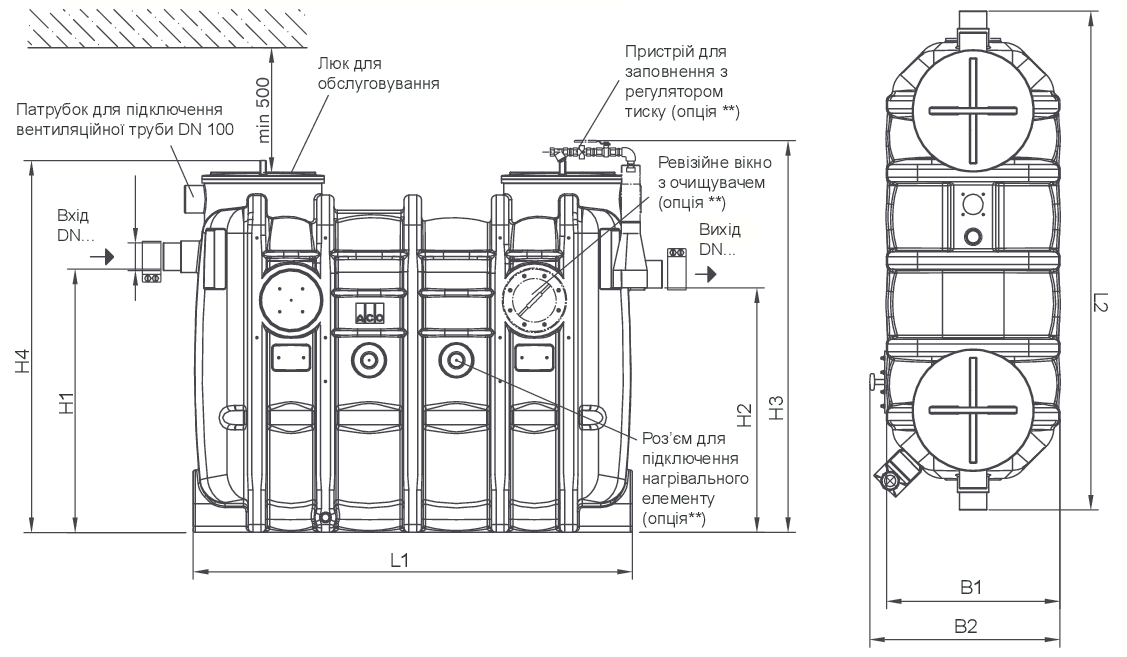

Ном. вел., л/с	L1, мм	L2, мм	Н1, мм	Н2, мм	Н3, мм	Н4, мм	B1, мм	B2, мм	D, мм
1	1100	1300	830	760	1480	1300	700	770	110
2	1100	1300	1055	985	1680	1500	700	770	110
3	1450	1650	1055	985	1680	1500	700	770	110
4	1760	2000	1055	985	1680	1500	700	770	110
5,5	1760	2000	1250	1180	1880	1700	950	1020	160
7	1960	2200	1250	1180	1880	1700	950	1020	160
8,5	2250	2485	1250	1180	1880	1700	950	1020	160
10	2450	2690	1250	1180	1880	1700	950	1020	160

АСО Каталог Cепаратори жиру	pdf
стр. 26,24 ACO ECO-JET ® -О	pdf

АСО Монтаж сепараторів жиру в приміщенні

pdf

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf

Сепаратор жиру з поліетилену. Рівень комплектації 1*

Базова комплектація В

відкачування та очищення проводиться через кришку

Рівень комплектації 1

з трубою відкачування

Рівень комплектації 2

з трубою для відкачування
з компресором для миття під високим тиском
з ручним керуванням
з можливістю установки насоса відкачування (опція)

Рівень комплектації 3

з трубою для відкачування
з компресором для миття під високим тиском
з автоматичним управлінням
з можливістю установки насоса відкачування (опція)

Комплектація показана на прикладі овального сепаратора жиру з нержавіючої сталі. Для інших матеріалів і форм внутрішніх сепараторів комплектація аналогічна.

Артикул	Ном. вел., л/с	Об’єм відст., л	Об’єм жирів, л	Заг. об’єм, л	Вага, порожній, кг	Вага, заповн., кг	∅ труби (вхід/вихід), мм
3551.64.00	1	106	100	320	68	388	100
3552.64.00	2	210	100	440	75	515	100
3553.64.00	3	300	150	630	85	715	100
3554.64.00	4	400	200	830	100	930	100
3555.64.00	5,5	725	360	1430	175	1605	150
3557.64.00	7	800	400	1600	193	1793	150
3558.64.00	8,5	940	475	1900	214	2114	150
3560.64.00	10	1000	520	2000	226	2226	150

Ном. вел., л/с	L1, мм	L2, мм	Н1, мм	Н2, мм	Н3, мм	Н4, мм	B1, мм	B2, мм	D, мм
1	1100	1300	830	760	1480	1300	700	770	110
2	1100	1300	1055	985	1680	1500	700	770	110
3	1450	1650	1055	985	1680	1500	700	770	110
4	1760	2000	1055	985	1680	1500	700	770	110
5,5	1760	2000	1250	1180	1880	1700	950	1020	160
7	1960	2200	1250	1180	1880	1700	950	1020	160
8,5	2250	2485	1250	1180	1880	1700	950	1020	160
10	2450	2690	1250	1180	1880	1700	950	1020	160

АСО Каталог Cепаратори жиру	pdf
стр. 27,24 ACO ECO-JET ® -R	pdf

АСО Монтаж сепараторів жиру в приміщенні

pdf

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf

Сепаратор жиру з поліетилену. Базова комплектація В*

Експлуатація та обслуговування без неприємних запахів
Вбудований відстійник
Можливість докомплектації і удосконалення
Варіанти лівостороннього та правостороннього обслуговування
Мінімум місця для установки
Мала вага
Простий в монтажі і транспортуванні завдяки розбірний конструкції

Базова комплектація В

відкачування та очищення проводиться через кришку

Рівень комплектації 1

з трубою відкачування

Рівень комплектації 2

з трубою для відкачування
з компресором для миття під високим тиском
з ручним керуванням
з можливістю установки насоса відкачування (опція)

Рівень комплектації 3

з трубою для відкачування
з компресором для миття під високим тиском
з автоматичним управлінням
з можливістю установки насоса відкачування (опція)

Комплектація показана на прикладі овального сепаратора жиру з нержавіючої сталі. Для інших матеріалів і форм внутрішніх сепараторів комплектація аналогічна.

Артикул	Ном. вел., л/с	Об’єм відст., л	Об’єм жирів, л	Заг. об’єм, л	Вага, порожній, кг	Вага, заповн., кг	∅ труби (вхід/вихід), мм
3502.32.30	2	290	120	680	119	799	100
3504.32.30	4	500	160	890	134	1024	100
3507.32.30	7	830	400	2120	301	2521	150
3510.32.30	10	1150	400	2450	311	2761	150
3515.32.30	15	1950	800	3610	357	3967	200
3520.32.30	20	2240	800	4070	358	4428	200

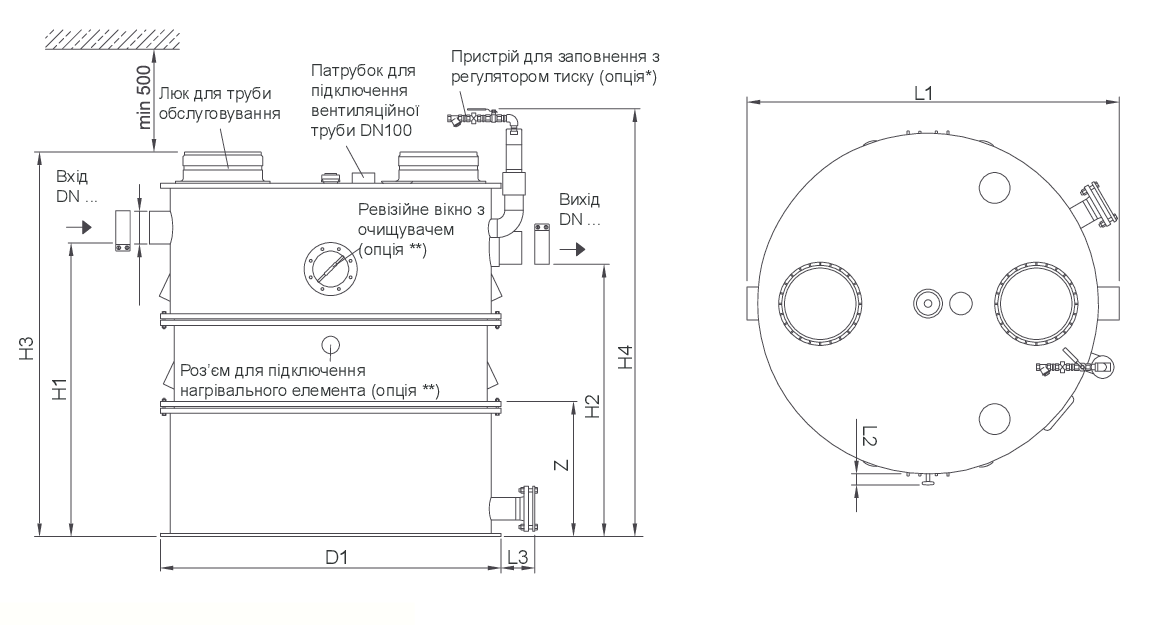

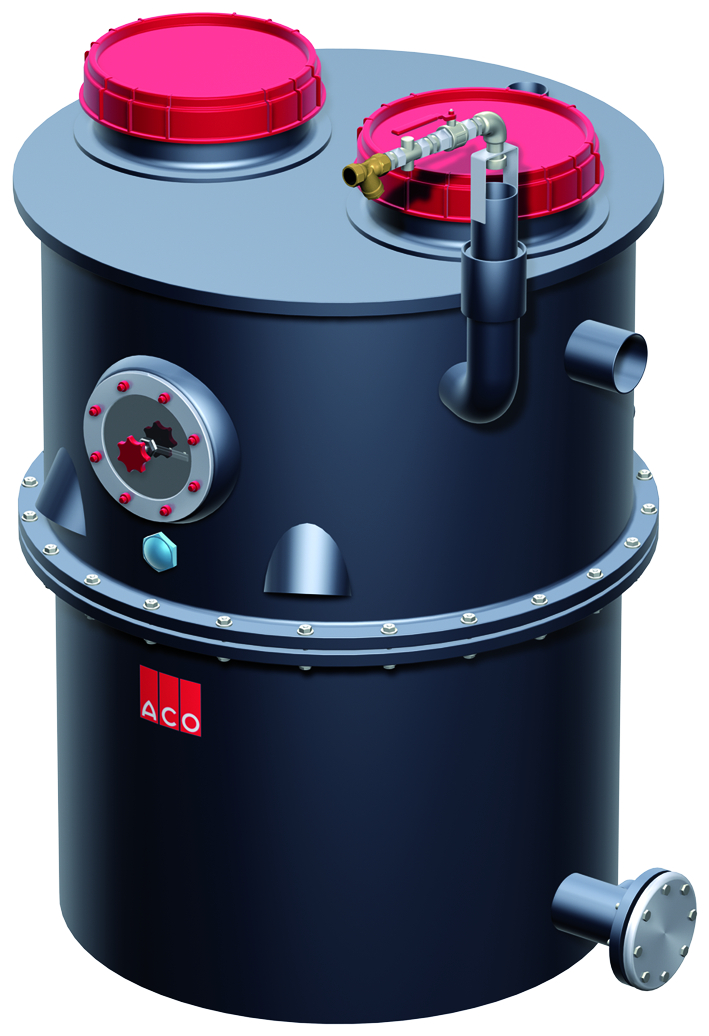

На зображенні наведений сепаратор номіналом 7 л/c, обслуговується праворуч
(щодо направлення стоку). При лівосторонньому обслуговуванні всі елементи будуть розташовані в дзеркальному відображенні.
** Елементи не включені в стандартну комплектацію.

Ном. вел., л/с	L1, мм	L2, мм	L3, мм	Н1, мм	Н2, мм	Н3, мм	Н4, мм	D, мм	D1, мм	Z/n, мм
2	1255	60	170	975	905	1320	1520	110	1150	795/2
4	1255	60	170	1240	1170	1580	1780	110	1150	820/2
7	1820	60	170	1430	1330	1880	2080	160	1660	785/3
10	1820	60	170	1600	1500	2050	2250	160	1660	785/3
15	2130	60	170	1765	1665	2200	2400	200	1920	880/3
20	2130	60	170	1955	1855	2400	2600	200	1920	880/3

АСО Каталог Cепаратори жиру	pdf
стр. 27,24 ACO ECO-JET ® -R	pdf

АСО Монтаж сепараторів жиру в приміщенні

pdf

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf

Сепаратор жиру з поліетилену. Рівень комплектації 1*

Базова комплектація В

відкачування та очищення проводиться через кришку

Рівень комплектації 1

з трубою відкачування

Рівень комплектації 2

з трубою для відкачування
з компресором для миття під високим тиском
з ручним керуванням
з можливістю установки насоса відкачування (опція)

Рівень комплектації 3

з трубою для відкачування
з компресором для миття під високим тиском
з автоматичним управлінням
з можливістю установки насоса відкачування (опція)

Комплектація показана на прикладі овального сепаратора жиру з нержавіючої сталі. Для інших матеріалів і форм внутрішніх сепараторів комплектація аналогічна.

Артикул	Ном. вел., л/с	Об’єм відст., л	Об’єм жирів, л	Заг. об’єм, л	Вага, порожній, кг	Вага, заповн., кг	∅ труби (вхід/вихід), мм
3502.62.30	2	290	120	680	123	803	100
3504.62.30	4	500	160	890	139	1029	100
3507.62.30	7	830	400	2120	310	2430	150
3510.62.30	10	1150	400	2450	321	2771	150
3515.62.30	15	1950	800	3610	357	3968	200
3520.62.30	20	2240	800	4070	360	4430	200

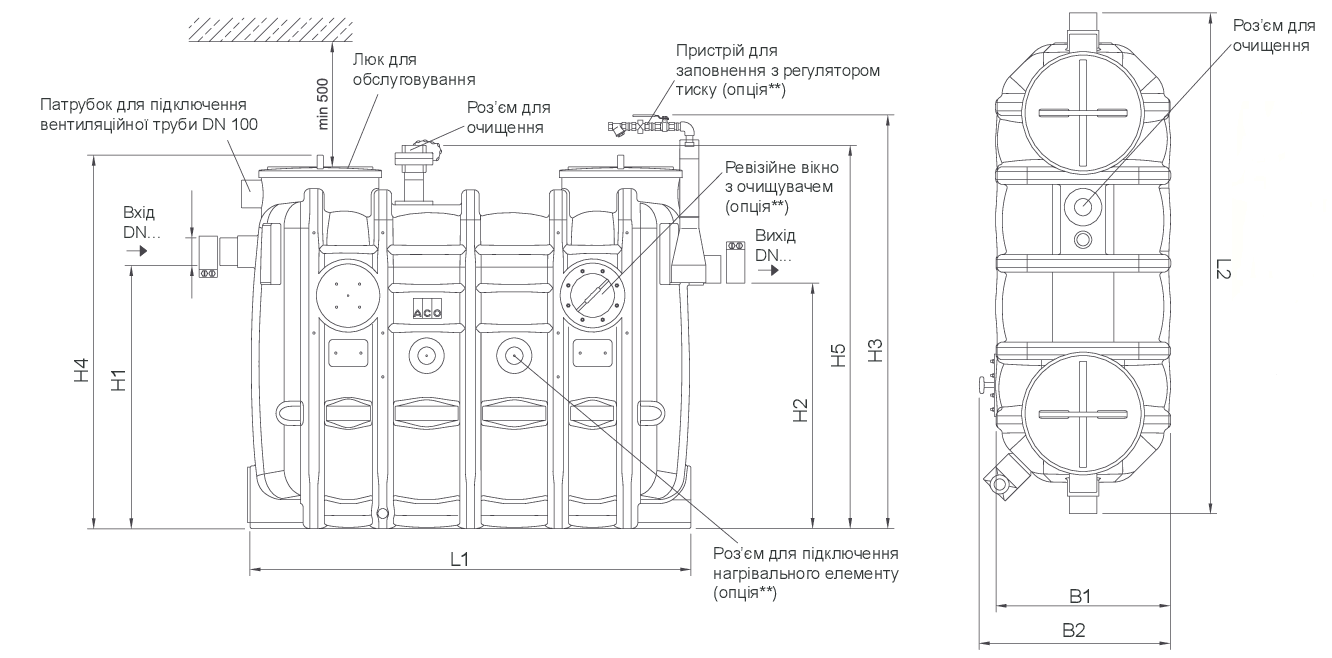

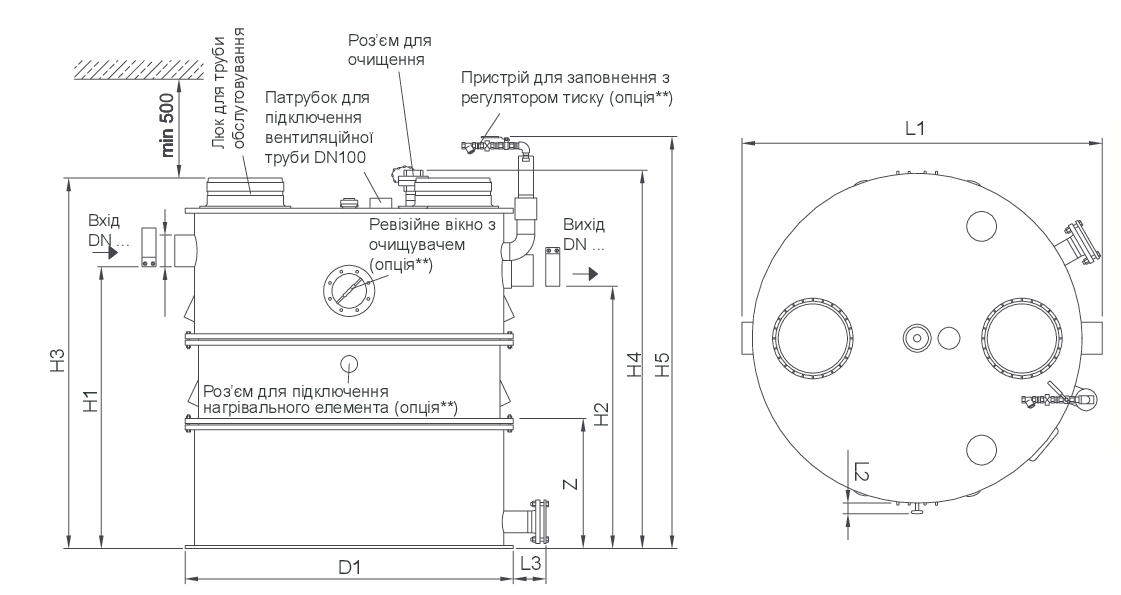

Ном. вел., л/с	L1, мм	L2, мм	L3, мм	Н1, мм	Н2, мм	Н3, мм	Н4, мм	Н5, мм	D, мм	D1, мм	Z/n, мм
2	1255	60	170	975	905	1320	1370	1520	110	1150	795/2
4	1255	60	170	1240	1170	1580	1630	1780	110	1150	820/2
7	1820	60	170	1430	1330	1880	1930	2080	160	1660	785/3
10	1820	60	170	1600	1500	2050	2100	2250	160	1660	785/3
15	2130	60	170	1765	1665	2200	2250	2400	200	1920	880/3
20	2130	60	170	1955	1855	2400	2450	2600	200	1920	880/3

АСО Каталог Cепаратори жиру	pdf
стр. 27,24 ACO ECO-JET ®-RD	pdf

АСО Монтаж сепараторів жиру в приміщенні

pdf

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf

Browser not supported

Сепаратори жиру з поліетилену ACO ECO-JET

ECO-JET ® -G, -GD

Комплектуючі до сепараторів жиру

Загальна інформація

Креслення

Рекомендації з монтажу

Сертифікати

ECO-JET ® -O

Загальна інформація

Креслення

Комплектуючі до сепараторів жиру

Рекомендації з монтажу

Сертифікати

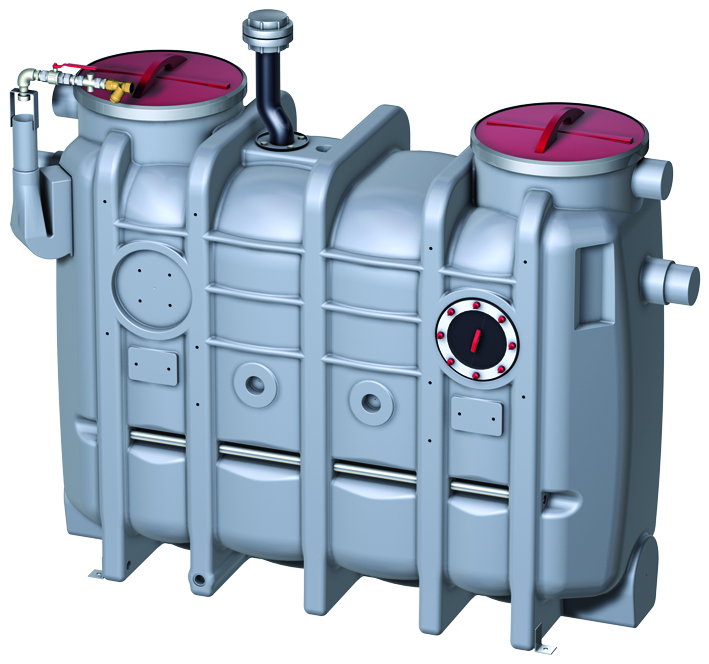

ECO-JET ® -OD
