- Водоприймальна щілинна решітка, матеріал - ковкий чавун із захисною стрічкою
- Піскоуловлювач ACO Qmax® 550, 700 і 900 з решітками

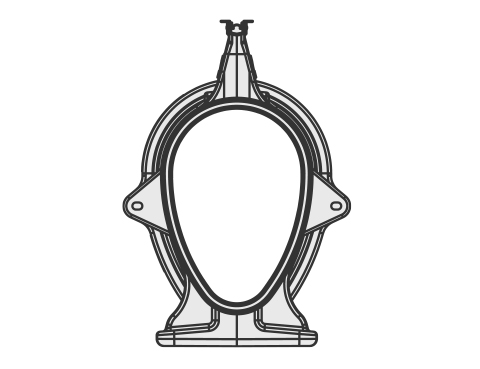

- Перехідний елемент АСО Qmax® 700 з овального на круглий переріз
ACO Drain Qmax

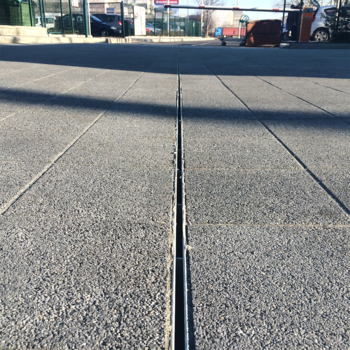

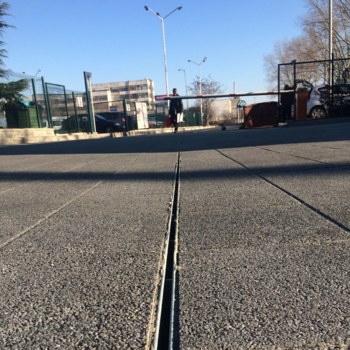

ACO Qmax® – це унікальна система водовідведення, що була розроблена та запатентована концерном АСО. Її особливість полягає в конструкції, яка дозволяє застосовувати досить легкий полімерний канал у будь-якому типі дорожнього покриття під класи навантаження до F900. Дана система здатна прийняти значний обсяг води з великої території. Система Qmax® також виконує роль акумулюючого колектора.

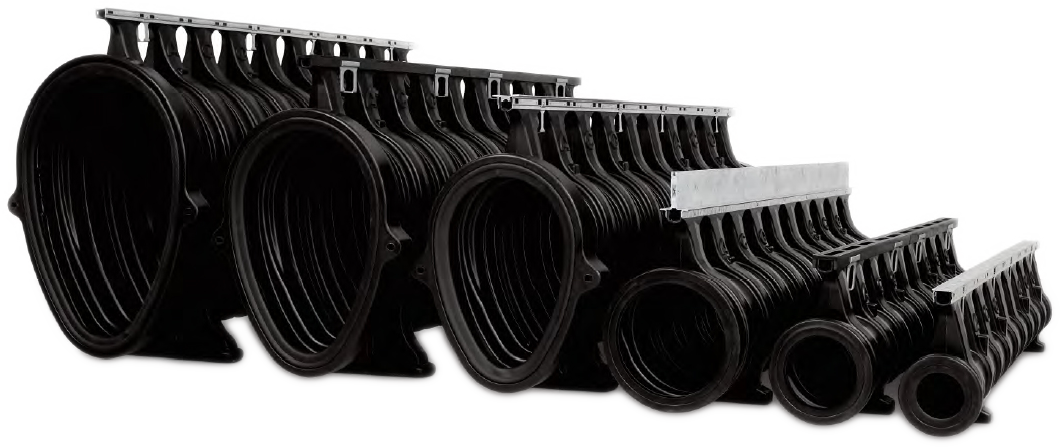

У системі ACO Qmax® передбачено 5 типорозмірів каналів, що дозволяє інженерам та дизайнерам бути гнучкішими при проектуванні гідравлічних схем, тим самим оптимізуючи їх.
Завдяки своїй інноваційній конструкції, система ACO Qmax® отримала багато позитивних оцінок та нагород в Європі, в тому числі премію британської королеви Queen‘s Award for Enterprise.
Технічні характеристики:
- матеріал каналів – поліетилен середньої щільності
- матеріал решіток – ковкий чавун або оцинкована сталь
- клас навантаження – до F900

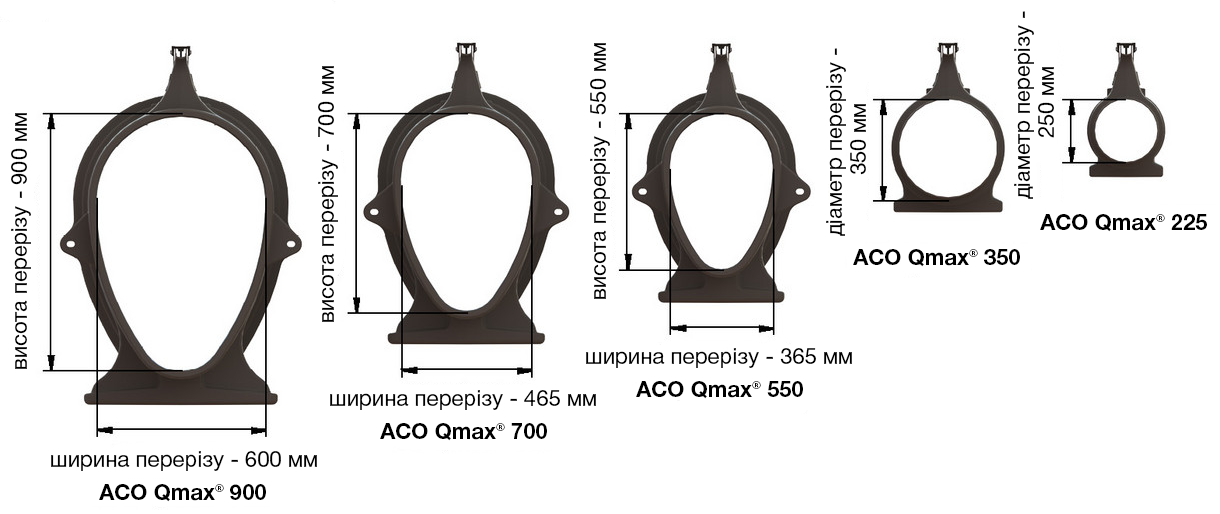

- система доступна в таких розмірах: 225, 350, 550, 700, 900
- довжина однієї одиниці – 2 м
- маркування СЕ та відповідність
- європейському стандарту EN 1433:2002
- широкий вибір щілинних решіток

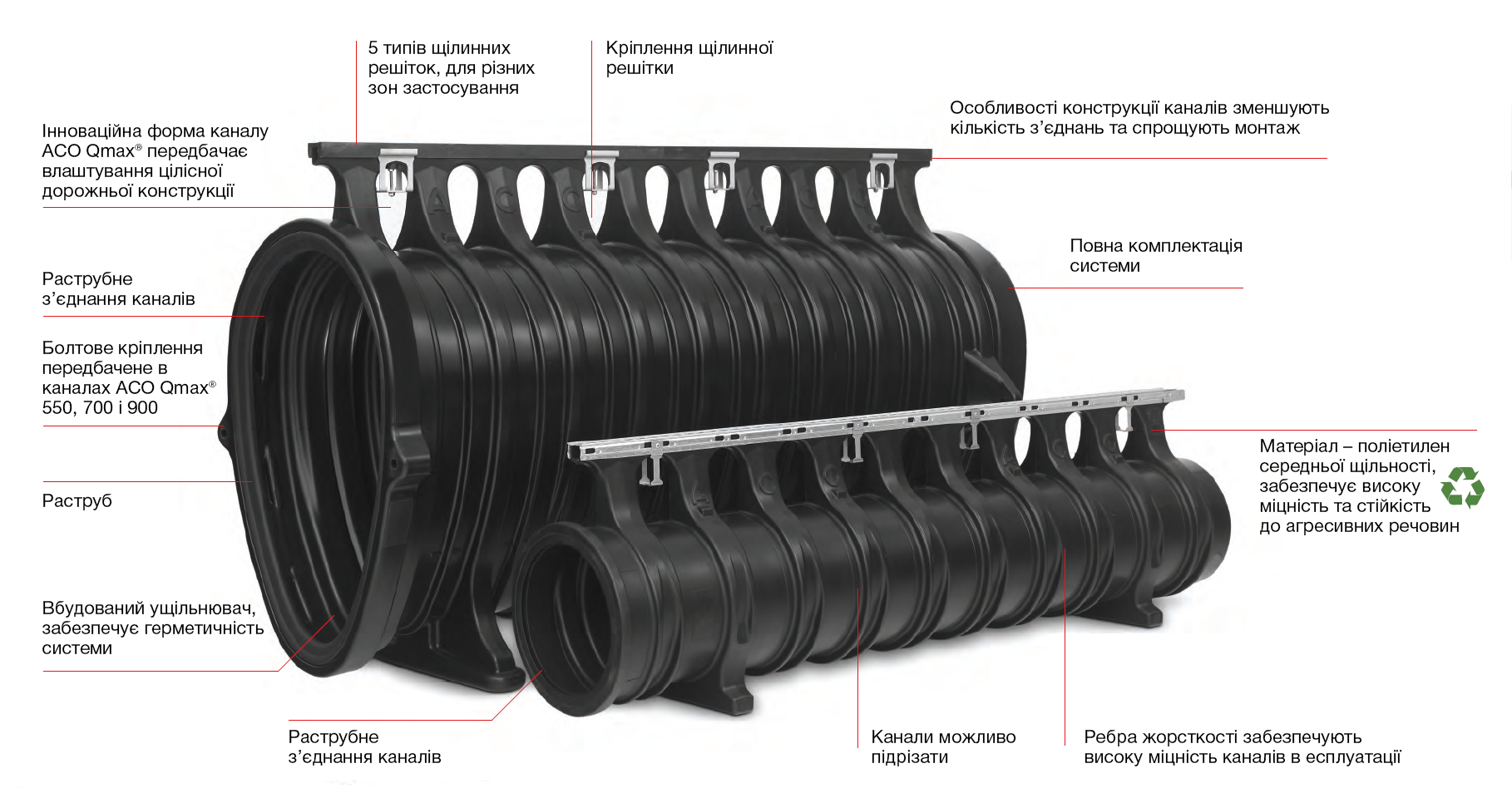

Переваги системи:

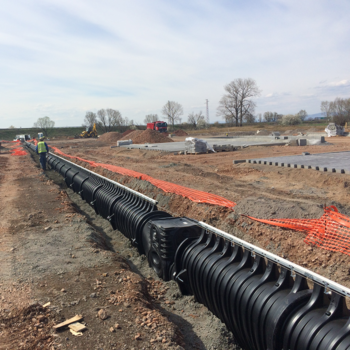

- конструкція системи досить зручна в експлуатації, легко та швидко монтується
- унікальна запатентована конструкція верхньої частини канала, що потребує мінімального армування в процесі монтажу
- повна герметичність системи
- система має захисне покриття на чавунних щілинних решітках вдале поєднання – ціна/пропускна спроможність

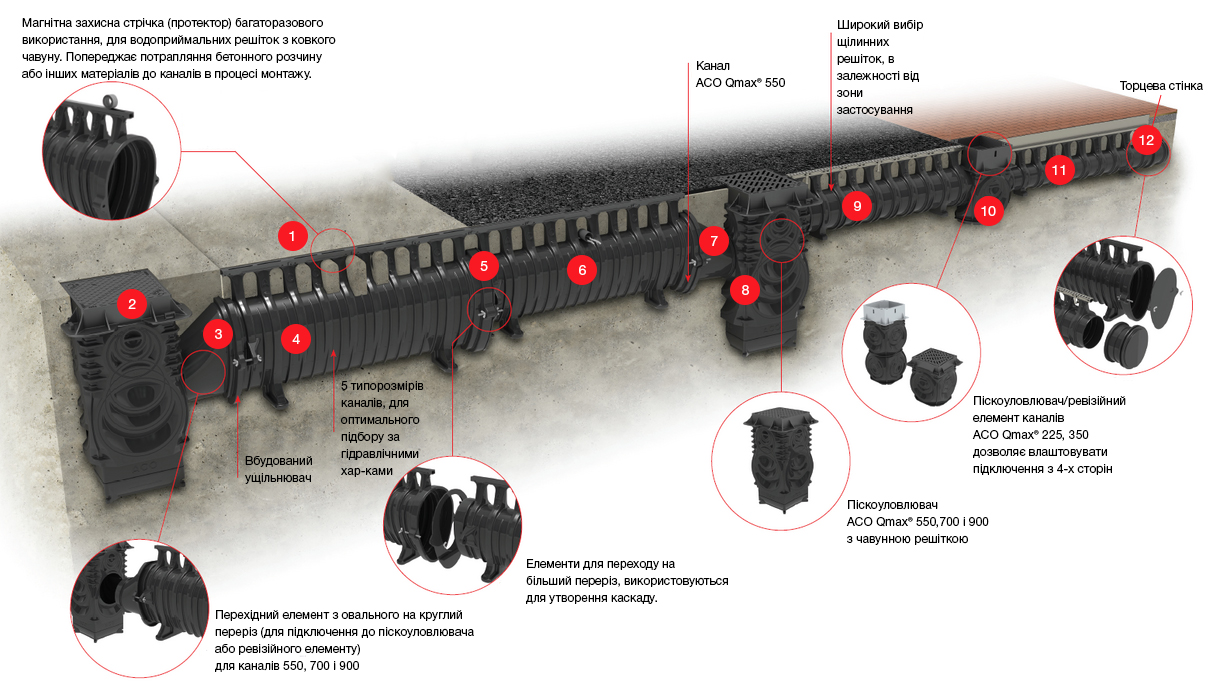

Основні елементи системи АСО Qmax®
Регулювання поверхневих стоків
Для регулювання інтенсивності відведення зібраного поверхневого стоку в каналізаційну мережу, використовується АСО Qmax® спільно з регулятором дощових стоків АСО Q-Brake Vortex. АСО Q-Brake Vortex має високі гідравлічні характеристики, за рахунок завихрення потоку забезпечується висока пропускна здатність у безнапірному режимі.
Регулювання скидання стічних вод

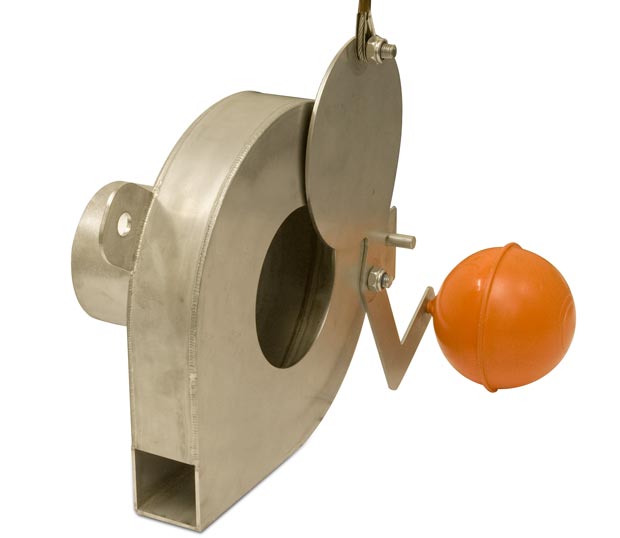

Якщо швидкість скидання стічної води необхідно регулювати, систему АСО Qmax® можна використовувати спільно з пристроєм регулювання відтоку АСО Q-Brake Vortex. АСО Q-Brake Vortex має чудові гідравлічні характеристики, забезпечує велику пропускну спроможність при меншому тиску, дозволяє зменшити необхідний обсяг ємностей для тимчасового зберігання дощової води і, відповідно, знизити витрати.
У порівнянні з більш традиційними методами, наприклад, використанням пластин з отворами, що калібруються,або труб певного діаметру, АСО Q-Brake Vortex менш схильний до забруднення і має більшу пропускну спроможність при меншому натиску води, оскільки застосування завихреного потоку дозволяє в 4-6 разів ефективніше використовувати поперечний переріз випуску.

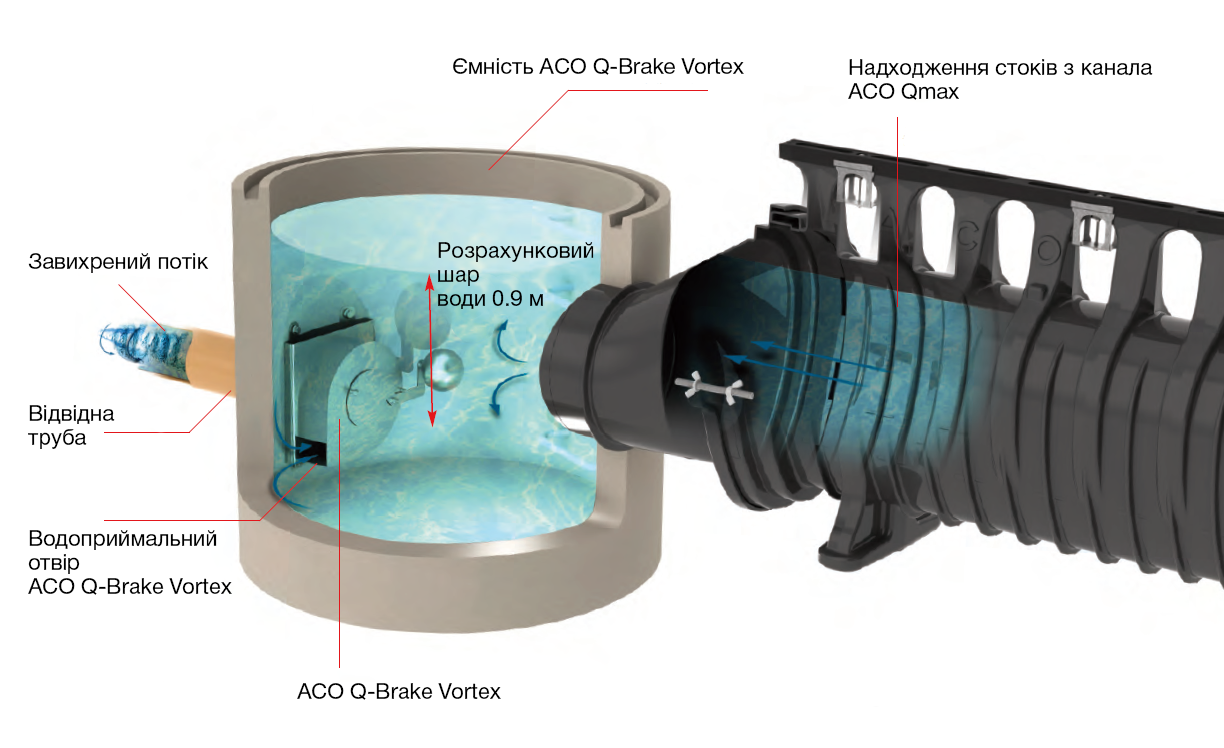

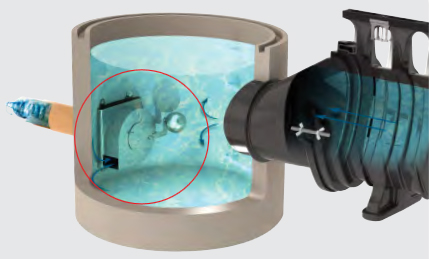

На малюнку нижче зображений принцип використання системи АСО Qmax® 900 спільно з пристроєм АСО Q-Brake Vortex.
Рекомендації щодо підбору каналів та щілинних решіток ACO Qmax®
Як правильно підібрати систему: у системі АСО Qmax® передбачено декілька розмірів каналів та варіантів конструкції щілинної решітки, що дозволяє моделювати систему згідно потреб певного проекту.
У таблицях наведені основні характеристики, що визначають розмір канала та типу конструкції щілинної решітки

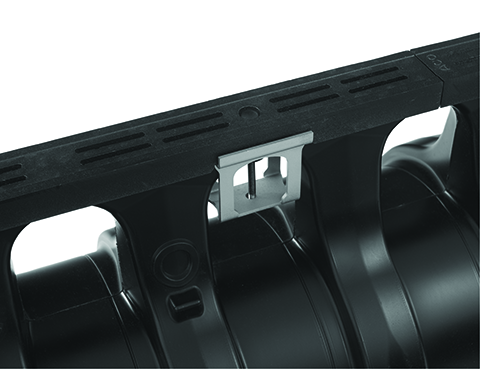

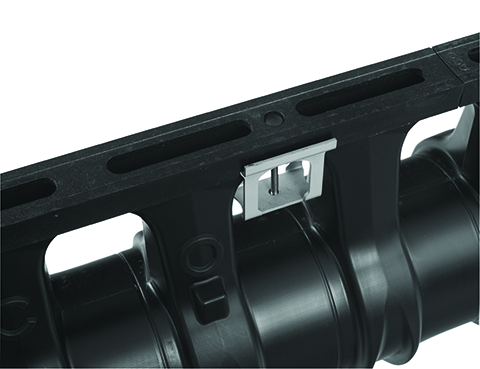

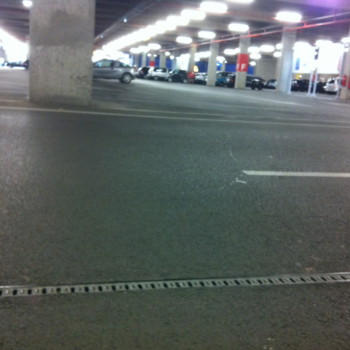

| Решітка Q-Flow з ковкого чавуну | РешіткаQ-Guard з ковкого чавуну | |
|---|---|---|
| Захисне покриття решітки ATEC* | передбачено | передбачено |
| Клас навантаження | A15 – F900 | A15 – F900 |
| Типові зони застосування | Комерційні та промислові зони, шосе, вантажні термінали, аеропорти | Автостоянки, АЗК, роздрібні магазини, комерційні зони та аеропорти |
| Тип дорожнього покриття | Бетон, асфальт | Бетон, асфальт |
| Ширина отворів щілинної решітки | 26 мм | 2 x 8 мм подвійна щілина |
| Площа перерізу щілинної решітки | 18775 мм²/м | 10925 мм²/м |
| Хімічна стійкість | Рідкі промислові стоки, масла, бензин, дизельне пальне, дорожні солі та протиожеледні реагенти | Рідкі промислові стоки, масла, бензин, дизельне пальне, дорожні солі та протиожеледні реагенти |
| Протектор решітки | Продається окремо | Продається окремо |

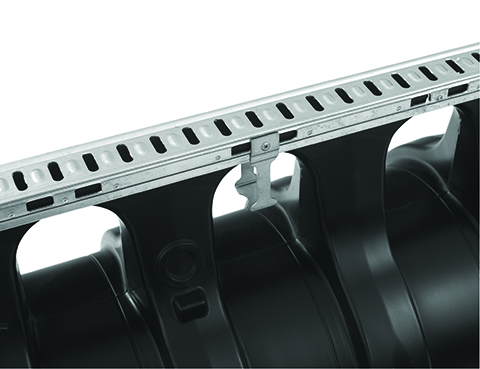

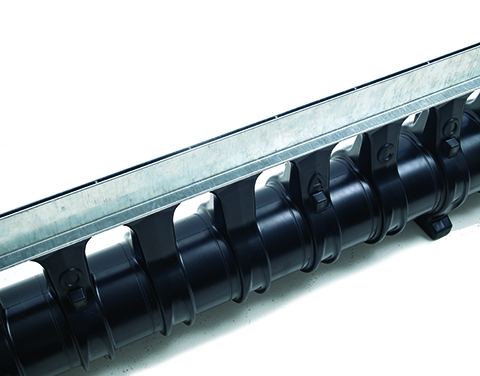

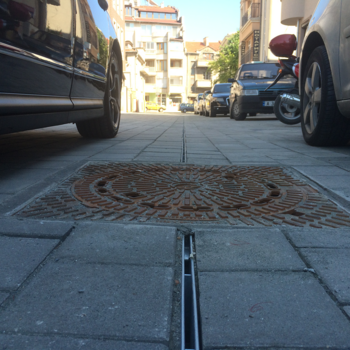

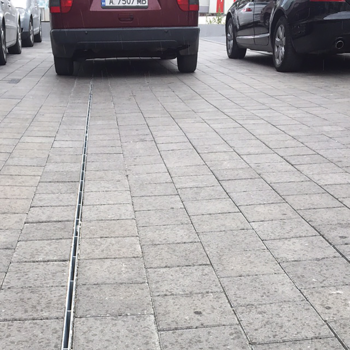

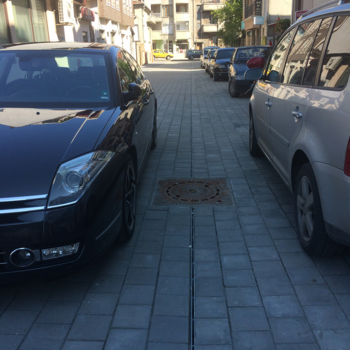

| Решітка Q-Flow з оцинкованої сталі | Решітка Q-Guard з оцинкованої сталі | Решітка Q-Slot з оцинкованої сталі | |
|---|---|---|---|
| Захисне покриття решітки ATEC* | не передбачено | не передбачено | не передбачено |
| Клас навантаження | A15 – F900 | A15 – F900 | A15 – D400 |
| Типові зони застосування | Комерційні та промислові зони, шосе, вантажні термінали | Автостоянки, АЗК, роздрібні магазини, комерційні зони та аеропорти | Штучні ландшафти, історичні центри міст, автостоянки, роздрібні магазини та комерційні зони |
| Тип дорожнього покриття | Бетон | Бетон, асфальт | Блоки, тротуарна плитка, натуральний камінь (розрахований на матеріал покриття товщиною до 100 мм) |
| Ширина отворів щілинної решітки | 26 мм | 10 мм | 10 мм |
| Площа перерізу щілинної решітки | 18106 мм²/м | 18106 мм²/м | 10000 мм²/м |
| Хімічна стійкість | Рідкі промислові стоки, масла, бензин, дизельне пальне, дорожні солі та протиожеледні реагенти | Рідкі промислові стоки, масла, бензин, дизельне пальне, дорожні солі та протиожеледні реагенти | Рідкі промислові стоки, масла, бензин, дизельне пальне, дорожні солі та протиожеледні реагенти |
| Протектор решітки | Поставляється з каналом | Поставляється з каналом | Не поставляється |
| ACO Qmax® 225 | ACO Qmax® 350 | |
|---|---|---|
| Номінальний розмір, мм | 225 | 350 |
| Площа водозбору* | 1500 м² | 5200 м² |
| Здатність до накопичення стоків | 0.0398 м³/м | 0.0962 м³/м |
| Піскоуловлювач, ревізійний елемент | передбачено | передбачено |
| Використання решітки Q-Slot | передбачено | передбачено |
| ACO Qmax® 550 | ACO Qmax® 700 | ACO Qmax® 700 | |
|---|---|---|---|
| Номінальний розмір, мм | 550 | 700 | 900 |
| Площа водозбору* | 8400 м² | 16600 м² | 31700 м² |
| Здатність до накопичення стоків | 0.1544 м³/м | 0.2501 м³/м | 0.4135 м³/м |
| Піскоуловлювач, ревізійний елемент | передбачено | передбачено | передбачено |
| Використання решітки Q-Slot | передбачено | передбачено | передбачено |
ПЛОЩА ВОДОЗБОРУ
* Випробування проводилися на горизонтальній ділянці довжиною 100 м за умовb інтенсивності дощу 50 мм/г.

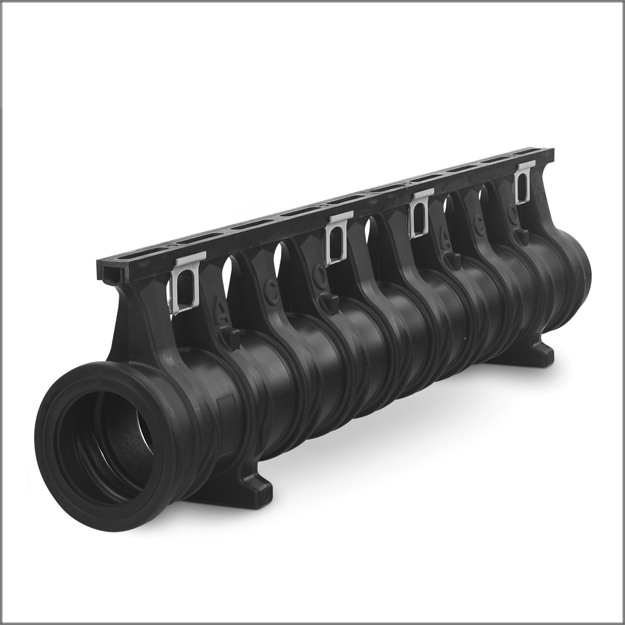

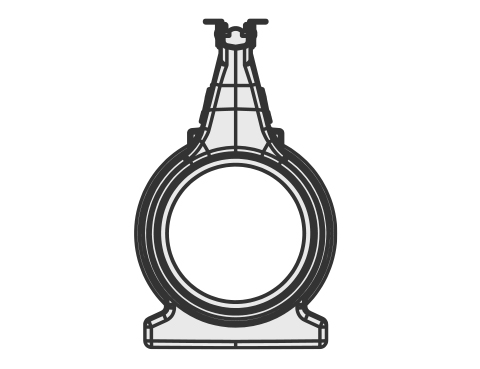

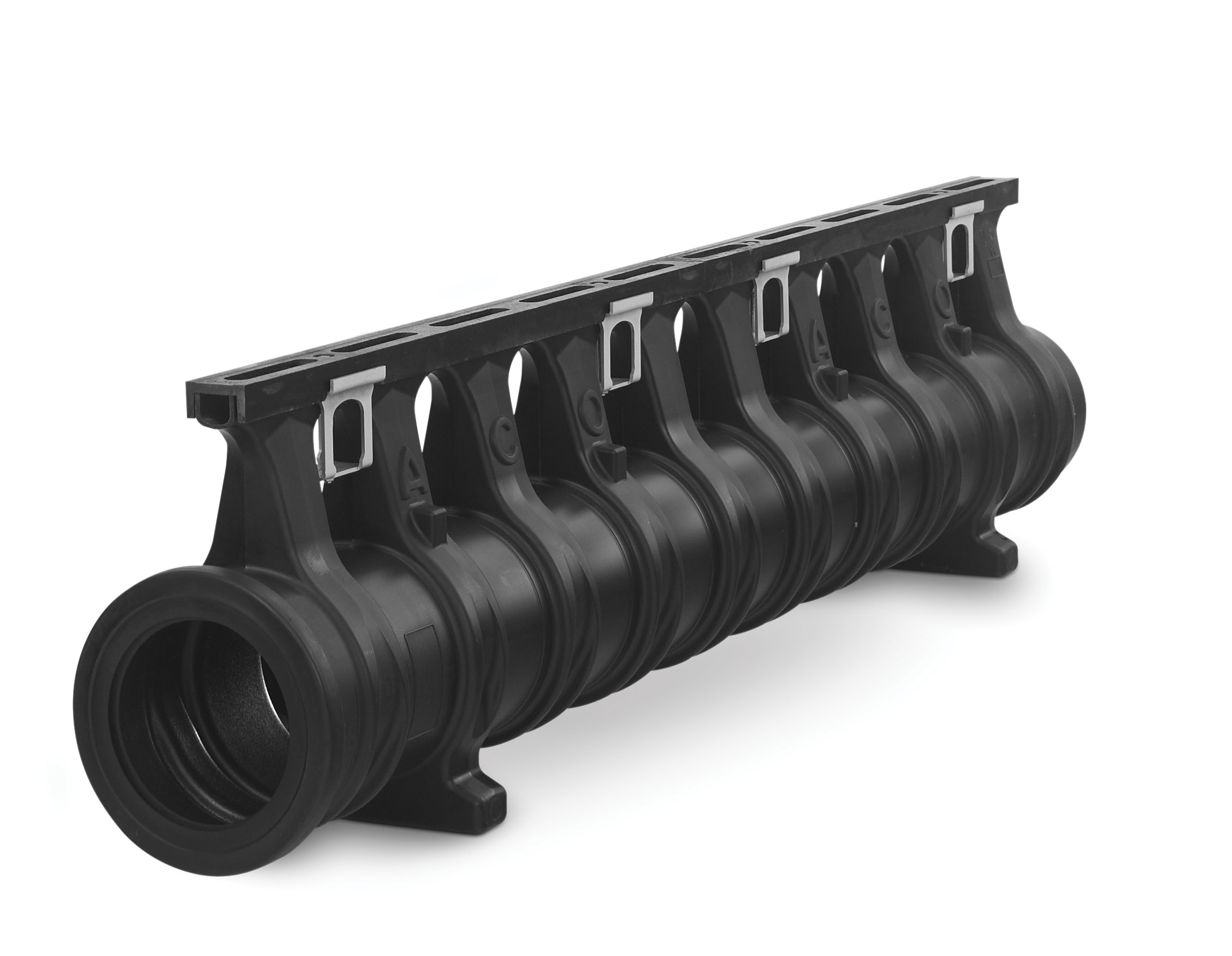

ACO Qmax® 225
- довжина - 2000 мм
- діаметр перерізу - 250 мм
- із щілинною решіткою із ковкого чавуну

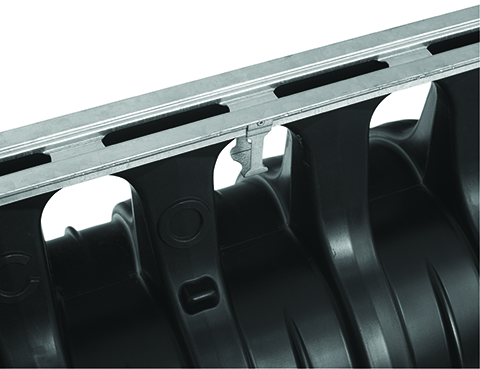

- із щілинною решіткою з оцинкованої сталі
- із щілинною решіткою ACO Q-Slot з оцинкованої сталі

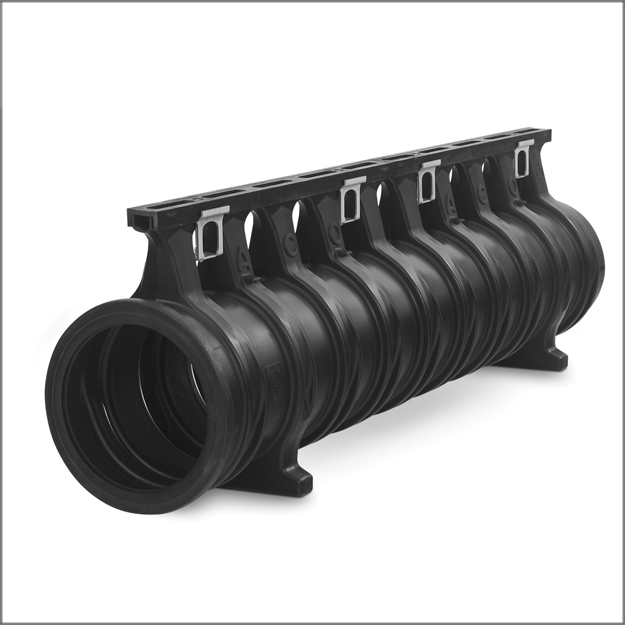

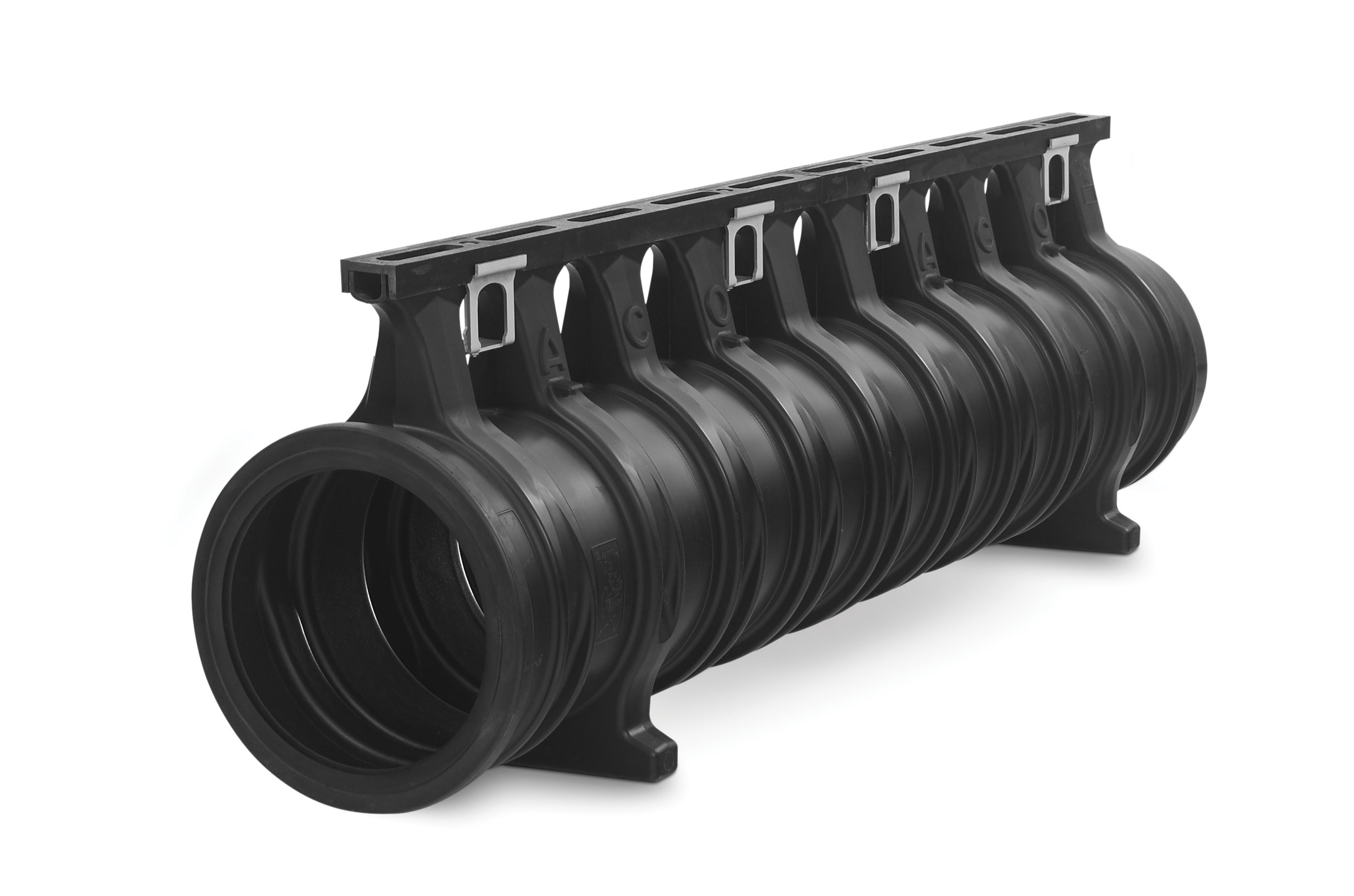

ACO Qmax® 350
- довжина - 2000 мм
- діаметр перерізу - 350 мм
- із щілинною решіткою із ковкого чавуну
- із щілинною решіткою з оцинкованої сталі
- із щілинною решіткою ACO Q-slot з оцинкованої сталі

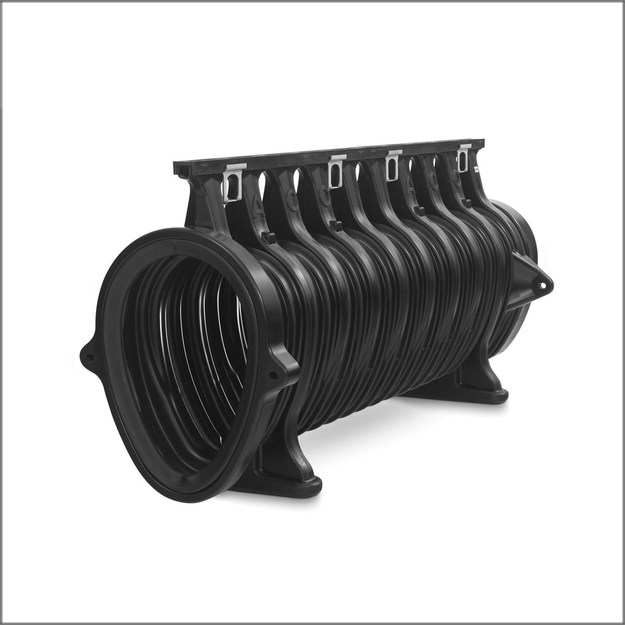

ACO Qmax® 550
- довжина - 2000 мм
- діаметр перерізу - 550 мм
- із щілинною решіткою із ковкого чавуну
- із щілинною решіткою з оцинкованої сталі
- із щілинною решіткою ACO Q-slot з оцинкованої сталі

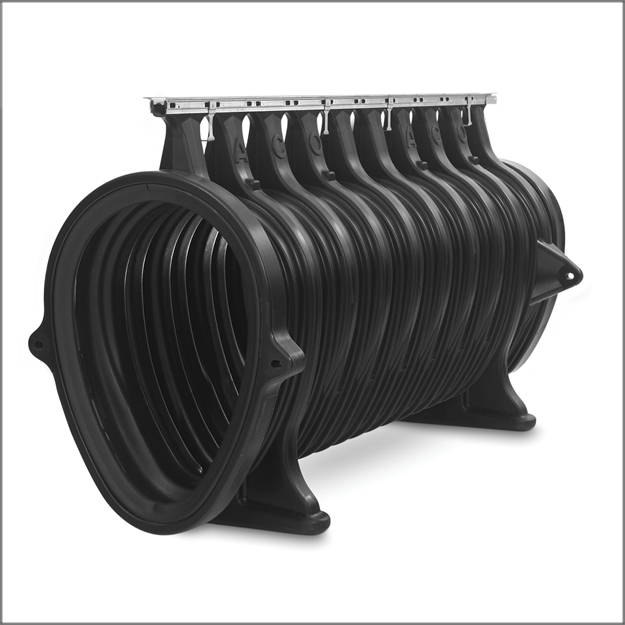

ACO Qmax® 700
- довжина - 2000 мм
- діаметр перерізу - 700 мм
- із щілинною решіткою із ковкого чавуну
- із щілинною решіткою з оцинкованої сталі
- із щілинною решіткою ACO Q-slot з оцинкованої сталі

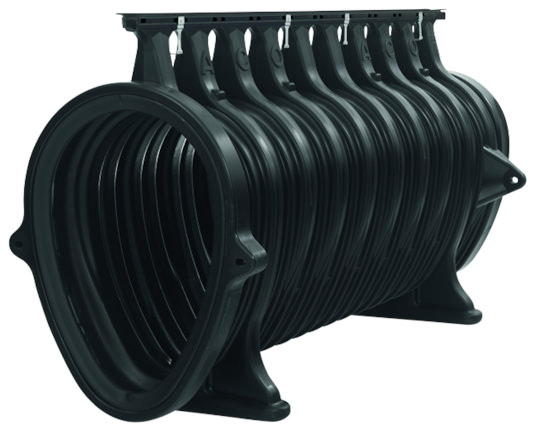

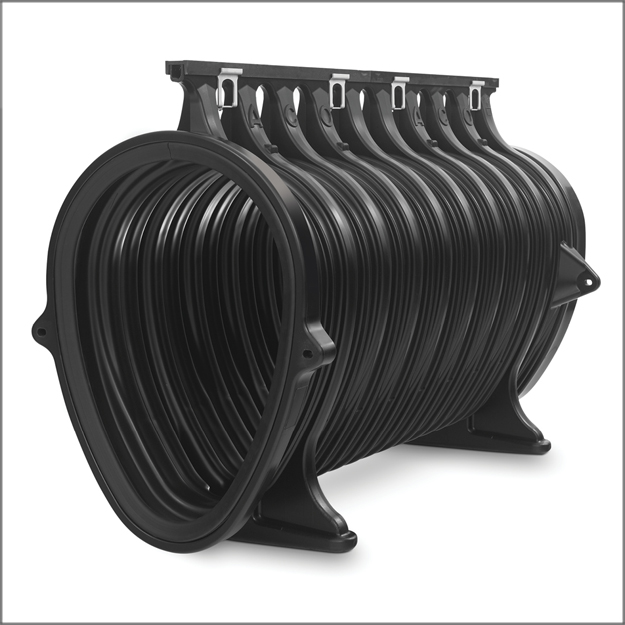

ACO Qmax® 900
- довжина - 2000 мм
- діаметр перерізу - 900 мм
- із щілинною решіткою із ковкого чавуну
- із щілинною решіткою з оцинкованої сталі
- із щілинною решіткою ACO Q-slot з оцинкованої сталі
