ACO Qmax® 350

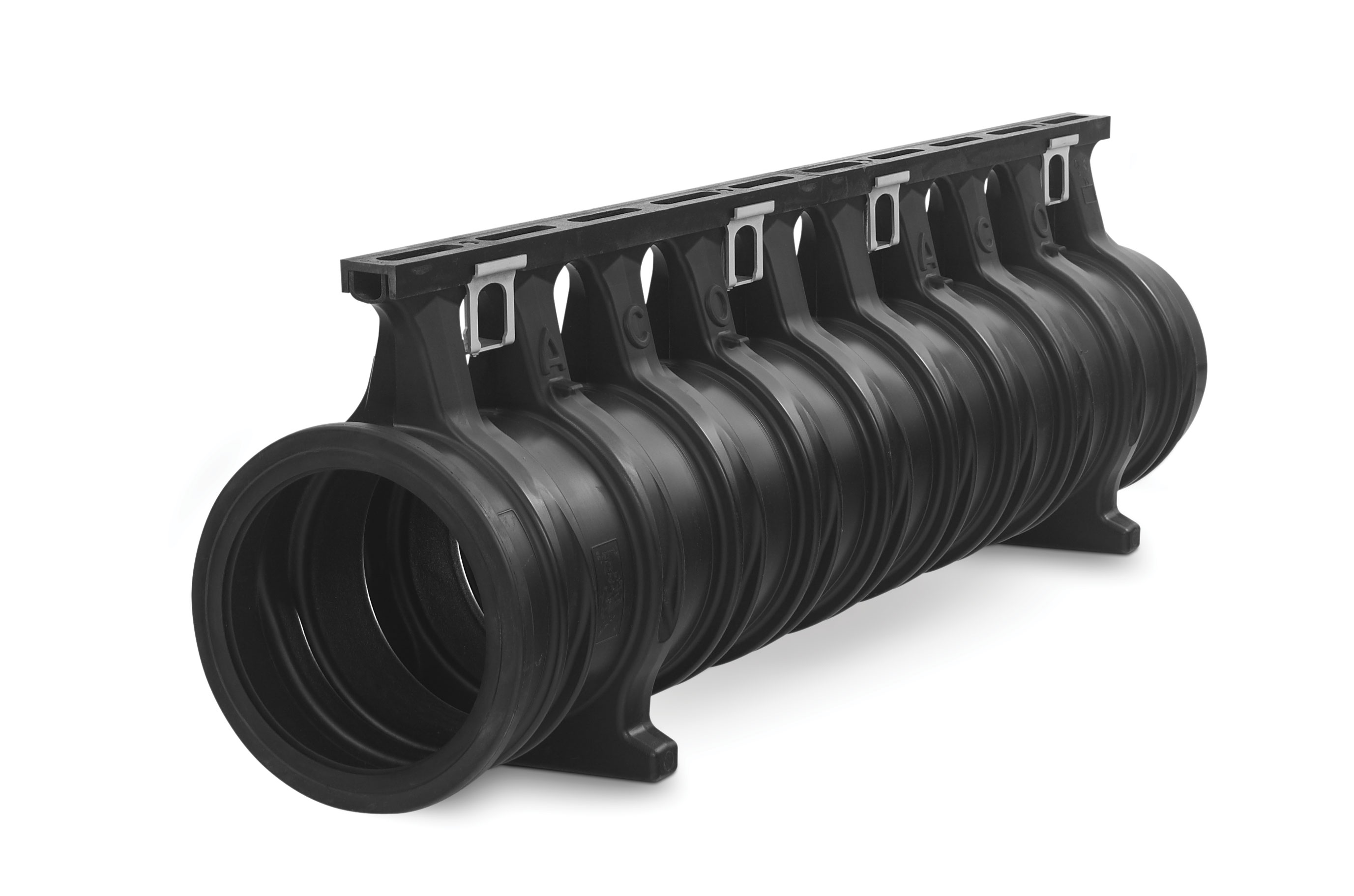

Система ACO Qmax® 350

  • довжина - 2000 мм
  • діаметр перерізу - 350 мм
  • із щілинною решіткою із ковкого чавуну
  • із щілинною решіткою з оцинкованої сталі
  • із щілинною решіткою ACO Q-slot з оцинкованої сталі
    1ACO-Qmax 350

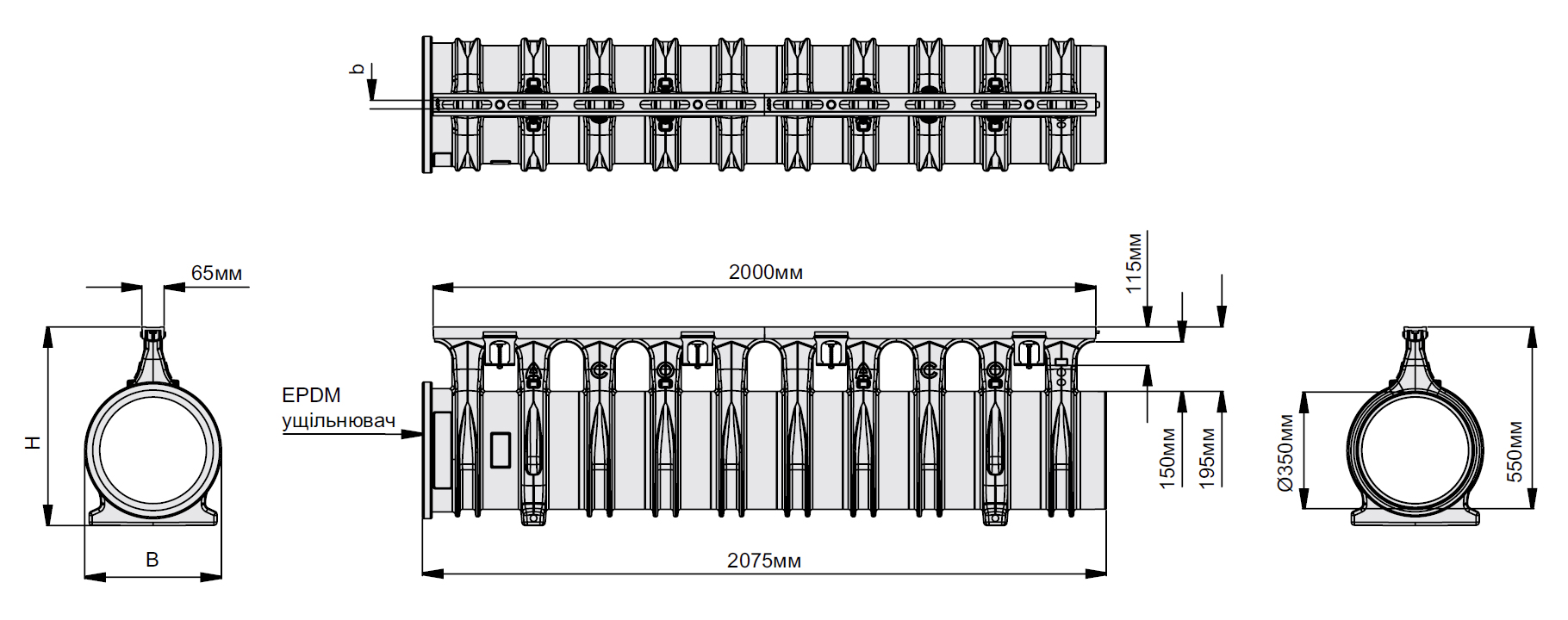

    Система ACO Qmax® 350 із щілинною решіткою із ковкого чавуну

    32810
    НазваАртикулДовжина,
    мм    		Ширина (В),
    мм    		Висота (Н),
    мм    		Ширина
    щілини (b), мм    		Вага,
    кг
    Канал АСО Qmax® 350 з решіткою ACO Q-Flow3281020004156002628,3
    Канал АСО Qmax® 350 з решіткою ACO Q-Guard3281120004156002х829,3

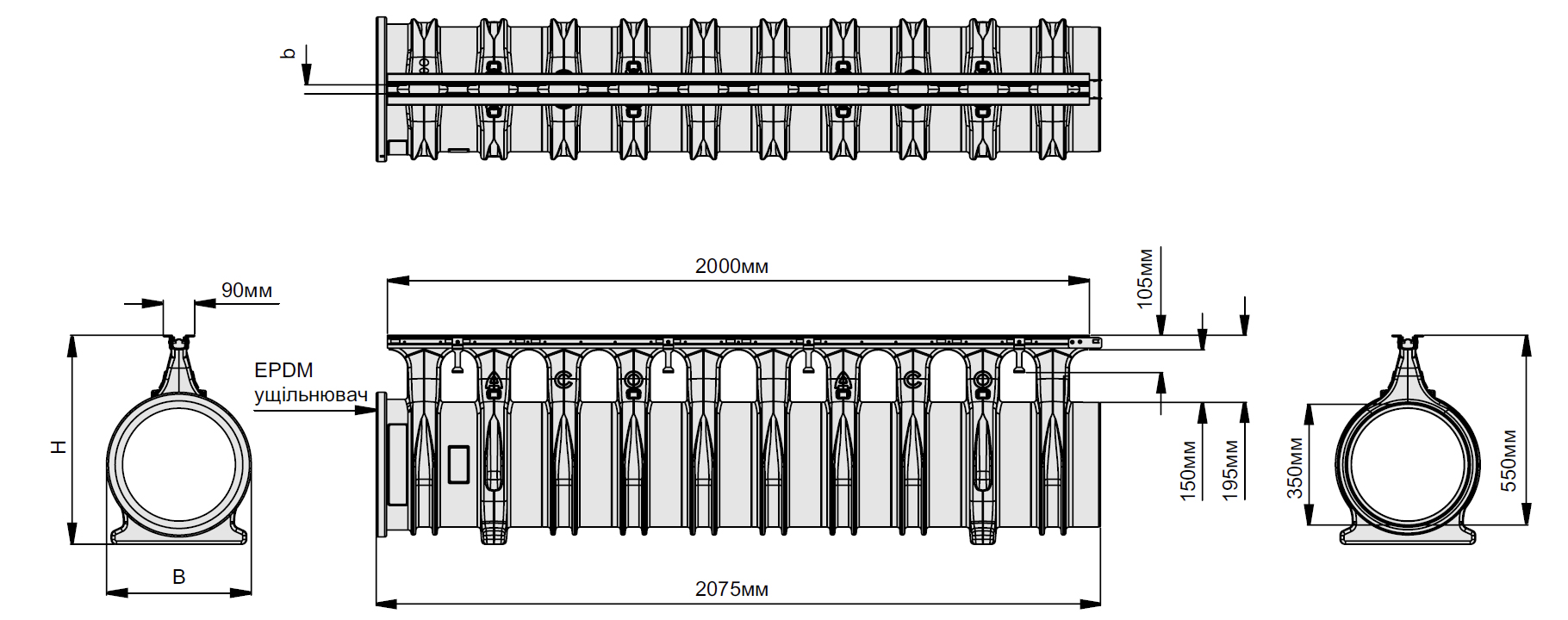

    Система ACO Qmax® 350 із щілинною решіткою з оцинкованої сталі

    32812
    НазваАртикулДовжина,
    мм    		Ширина (В),
    мм    		Висота (Н),
    мм    		Ширина
    щілини (b), мм    		Вага,
    кг
    Канал АСО Qmax® 350 з решіткою ACO Q-Flow3281220004156002624
    Канал АСО Qmax® 350 з решіткою ACO Q-Guard3281320004156001021,5

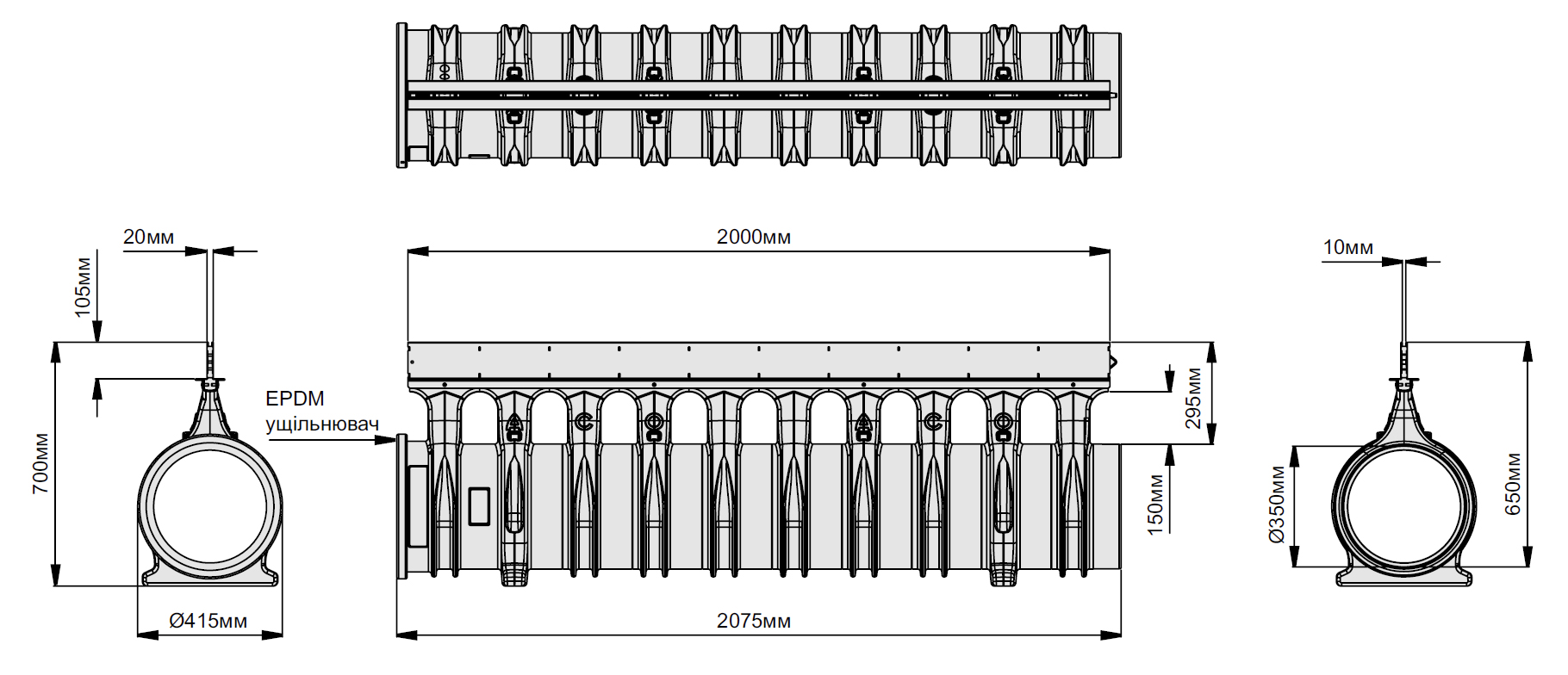

    Система ACO Qmax® 350 із щілинною решіткою ACO Q-slot з оцинкованої сталі

    32814
    НазваАртикулДовжина,
    мм    		Ширина (В),
    мм    		Висота (Н),
    мм    		Ширина
    щілини (b), мм    		Вага,
    кг
    Канал АСО Qmax® 350 з решіткою ACO Q-slot3281420004157001029,1

    Варіанти піскоуловлювачів для каналів ACO Qmax® 350

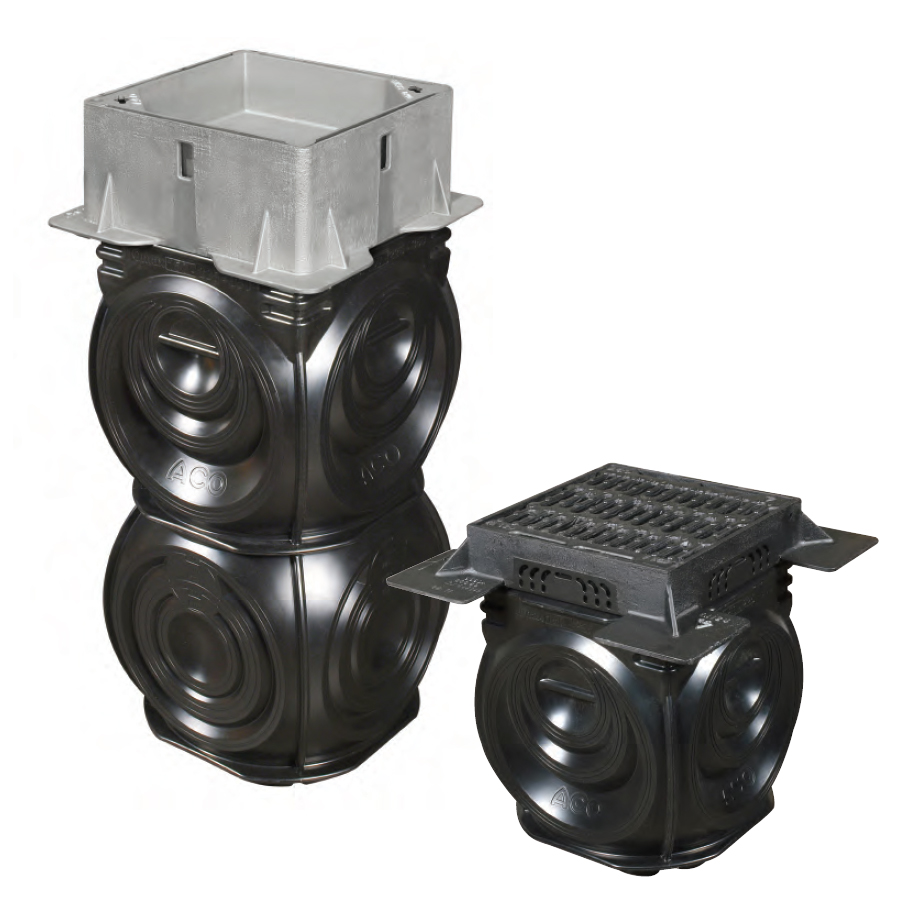

    Піскоуловлювач ACO Qmax®225, 350 – це компактний та економічний засіб забезпечення доступу до системи каналів для обслуговування, очищення або промивання, підключення до каналізаційних мереж, а також для збору піску та сміття. Піскоуловлювачі розроблені спеціально для використання з каналами ACO Qmax® 225 та 350 та мають можливість підключення до каналів з 4х сторін. Це дозволяє легко змінювати напрямок лінії каналів, оптимізуючи проектну схему. Піскоуловлювачі ACO Qmax® виготовляються з поліетилену середньої щільності – легкого, міцного та хімічно стійкого матеріалу.

    Piskoulovljuvach
    00a

    Варіанти верхніх частин піскоуловлювачів

    Піскоуловлювачі поставляються у комплекті з кількома варіантами верхньої частини:

    • чавунна решітка з прорізями, з рамою та замковим кріпленням (під клас навантаження D400) обо петельковим кріпленням (під клас- F900);
    • заглиблена кришка з рамою з оцинкованого чавуну для використання з щілинною решіткою ACO Q-Slot (клас навантаження D400).
      Внутрішня частина кришки заповнюється матеріалом покриття дороги (бруківка, бетон).

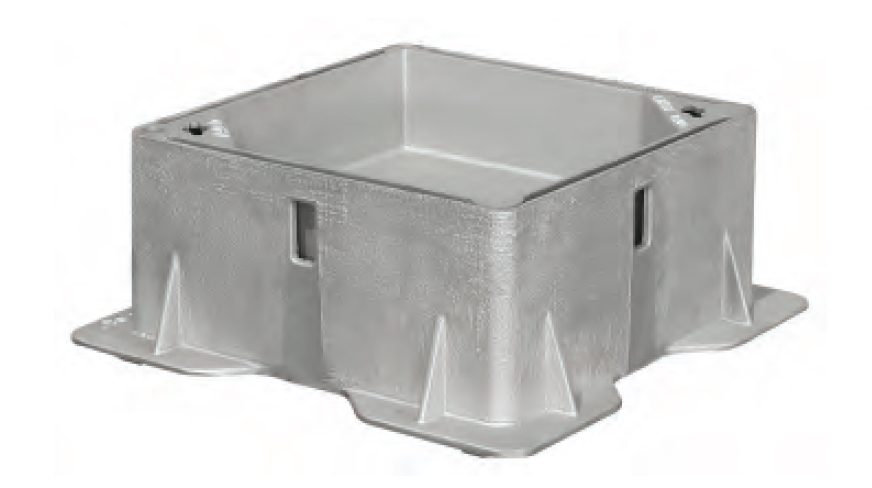

    Zagliblena-krishka-z-ramoju

    Заглиблена кришка з рамою з оцинкованого чавуну для використання з щілинною рамою ACO Q-Slot (клас навантаження D400)

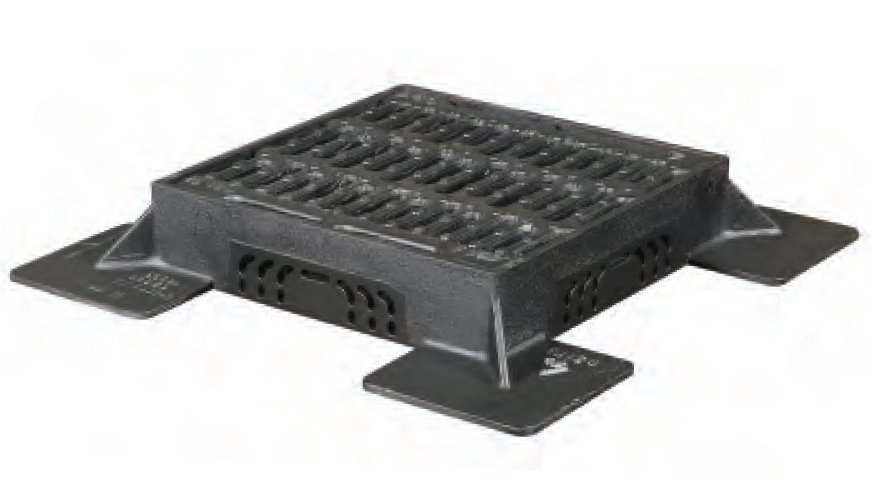

    CHavunna-reshitka-z-prorizjami

    Чавунна решітка з прорізями, клас навантаження D400/F900

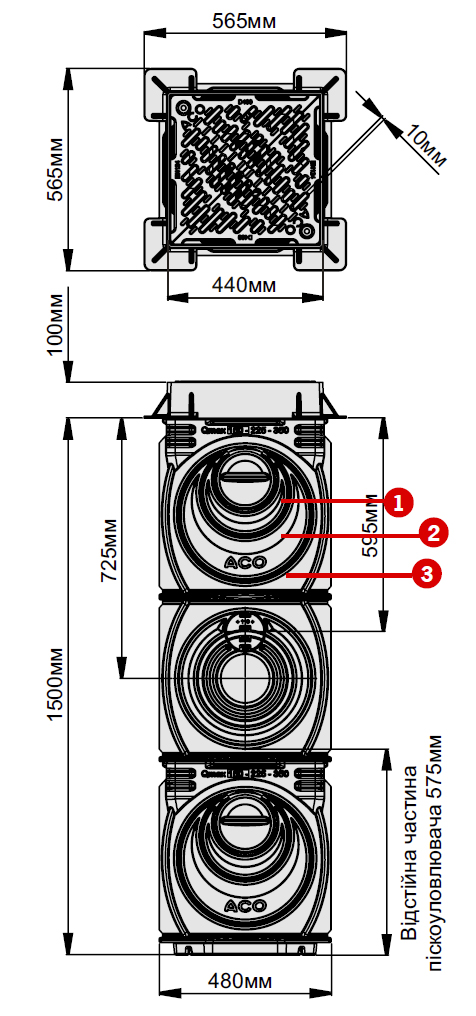

    Піскоуловлювачі до каналів ACO Qmax® 225, 350 з чавунною решіткою з прорізями

    НазваАртикулДовжина,
    мм    		Ширина,
    мм    		Висота,
    мм    		Ширина
    щілини, мм    		Вага,
    кг
    Ревізійний елемент із чавунною решіткою з
    прорізями, клас навантаження D400    		329705655656401048
    Ревізійний елемент із чавунною решіткою з
    прорізями, клас навантаження F900    		329716606606401977,5
    Ревізійний елемент 2-х секційний, клас навантаження
    D400    		3297256556510951052
    Ревізійний елемент 2-х секційний, клас навантаження
    F900    		3297366066010951981,5
    Піскоуловлювач із чавунною решіткою з прорізями,
    клас навантаження D400    		3297456556516001060
    Піскоуловлювач із чавунною решіткою з прорізями,
    клас навантаження F900    		3297566066016001989,5

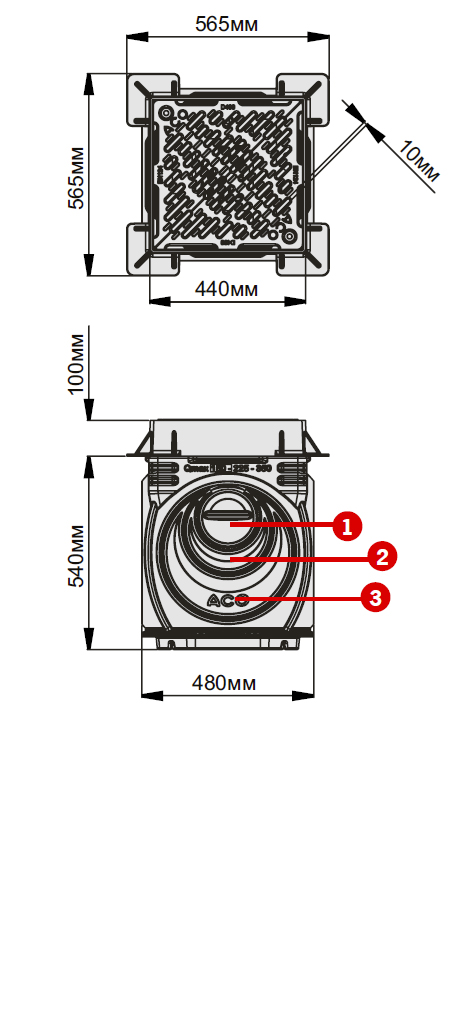

    1

    Ревізійний елемент із чавунною решіткою з прорізями, ACO Qmax® 225, 350.

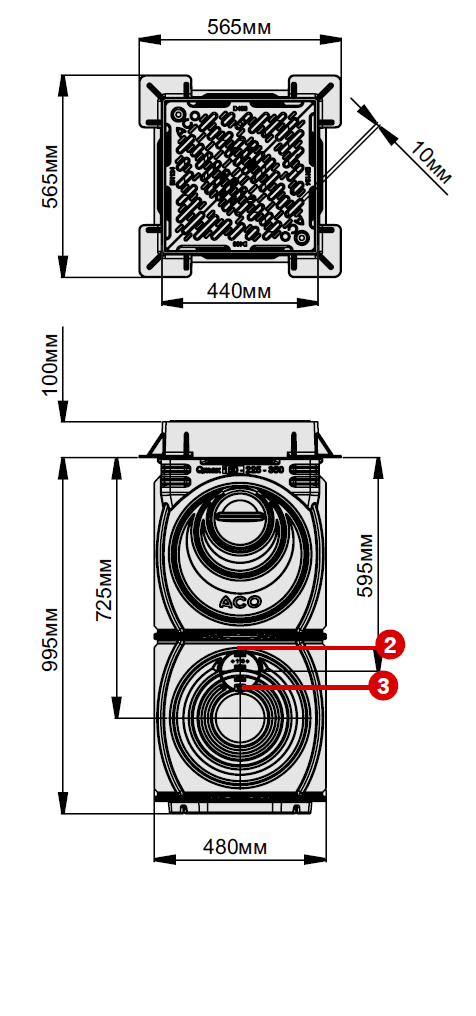

    2

    Ревізійний елемент 2-х секційний ACO Qmax® 225, 350.

    3

    Піскоуловлювач із чавунною решіткою з прорізями ACO Qmax® 225, 350.

    00a

    Максимальна пропускна спроможність на виході (розраховуючи на рівень води до верху перерізу канала), за умови наступного діаметра труби

    160 mm200 mm225 mm300 mm
    45 л/с71 л/с90 л/с159 л/с

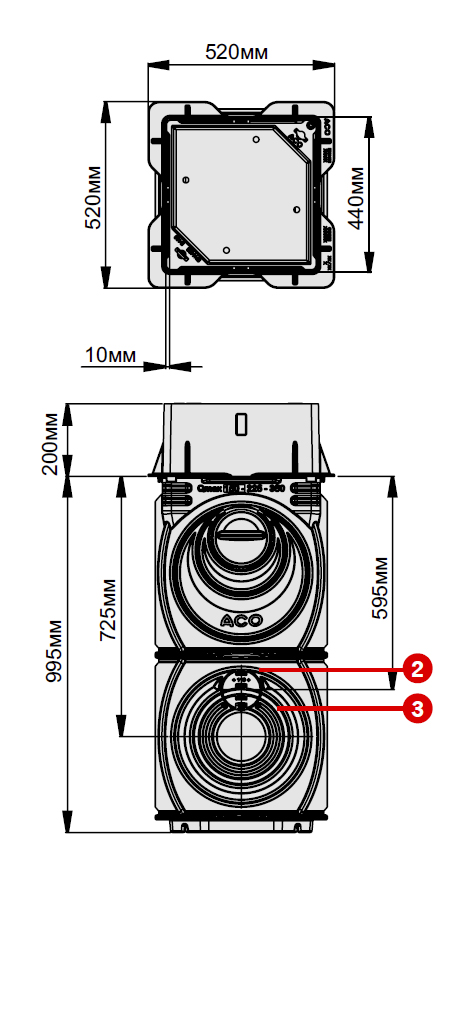

    Піскоуловлювачі із заглибленою кришкою та рамою з оцинкованого чавуну для використання із щілинною решіткою ACO Q-Slot (клас навантаження D400)

    НазваАртикулДовжина,
    мм    		Ширина,
    мм    		Висота,
    мм    		Ширина
    щілини, мм    		Вага,
    кг
    Ревізійний елемент із заглибленою кришкою та
    рамою АСО Q-Slot, D400    		329765205207401055,5
    Ревізійний елемент 2-х секційний, D4003297752052011951959,5
    Піскоуловлювач із заглибленою кришкою та рамою
    АСО Q-Slot, D400    		3297852052017001067,5

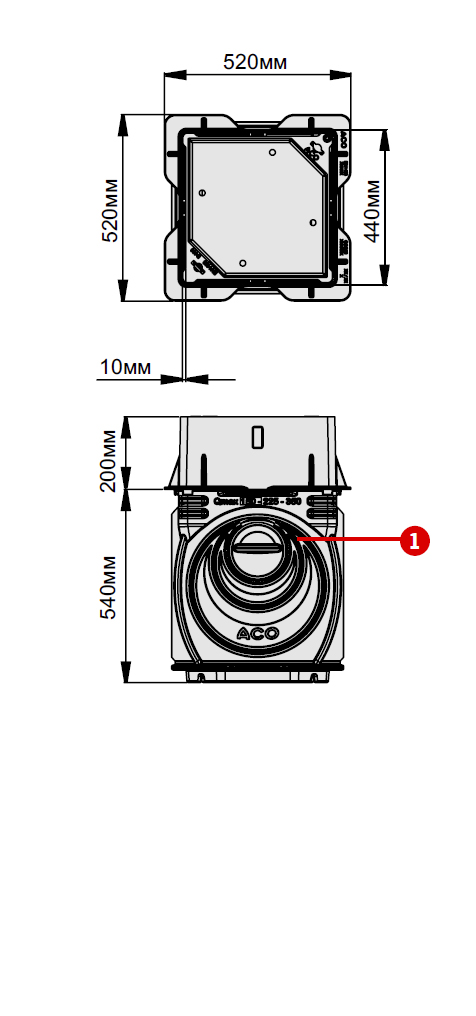

    4

    Ревізійний елемент із чавунною решіткою з прорізями, ACO Qmax® 225, 350.

    5

    Ревізійний елемент 2-х секційний ACO Qmax® 225, 350.

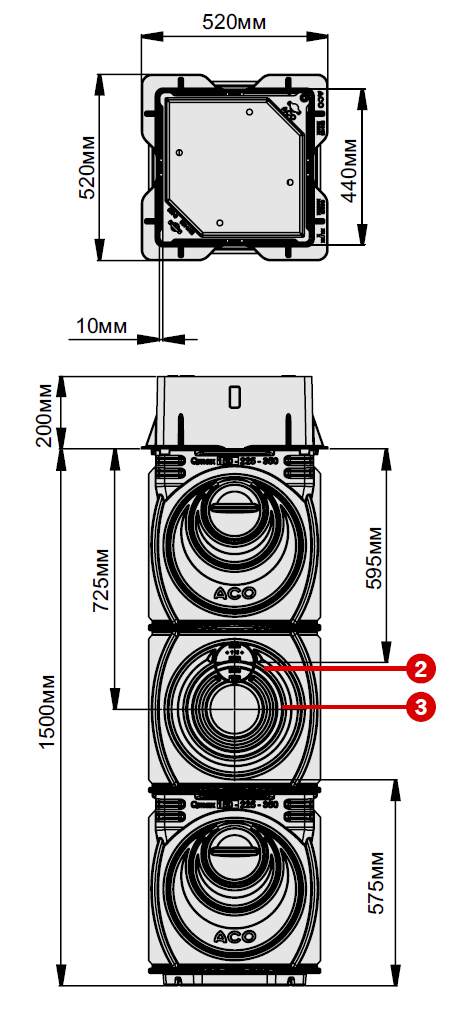

    6

    Піскоуловлювач із чавунною решіткою з прорізями ACO Qmax® 225, 350.

    00a

    Максимальна пропускна спроможність на виході (розраховуючи на рівень води до верху перерізу канала), за умови наступного діаметра труби

    160 mm200 mm225 mm300 mm
    45 л/с71 л/с90 л/с159 л/с

    Аксесуари до каналів ACO Qmax® 350

    42221
    42351
    НазваАртикулДовжина,
    мм    		Ширина,
    мм    		Глибина,
    мм    		Вага,
    кг
    Універсальна торцева стінка423512604154152,6

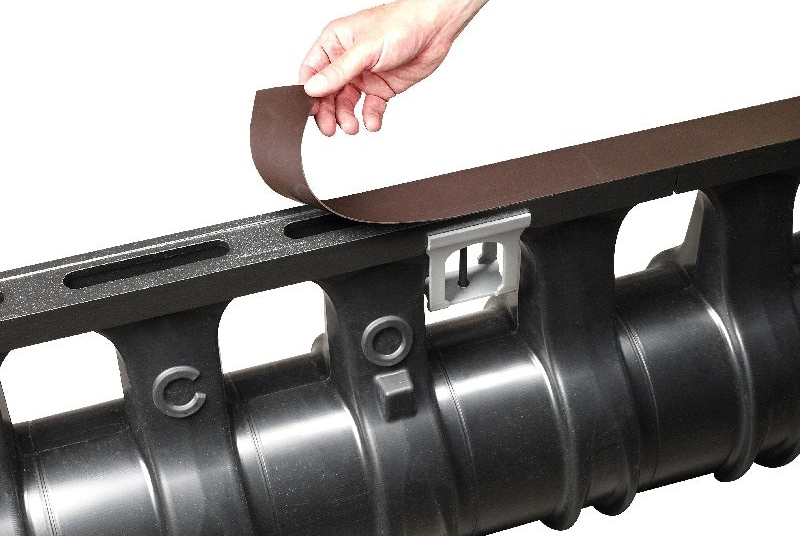

    Функції захисної стрічки:

    • перешкоджає потраплянню до каналу сміття та бруду в процесі монтажу;
    • можливість повторного використанння.
    НазваАртикулДовжина,
    мм    		Ширина,
    мм    		Вага,
    кг
    Магнітна захисна стрічка для каналів Qmax®3285415,256505,0
