Світлові приямки АСО Therm

Світловий приямок ACO Therm® - це ефективне рішення для вентиляції та освітлення підвального приміщення без ризику його затоплення. Біла поверхня корпусу забезпечує достатню кількість світла у підвалі.

Світловий приямок ACO Therm® може регулюватися по висоті за рахунок використання елементів надбудови. Окрім того різноманітні решітки забезпечують достатній захист від виникаючого бруду та дощової води.

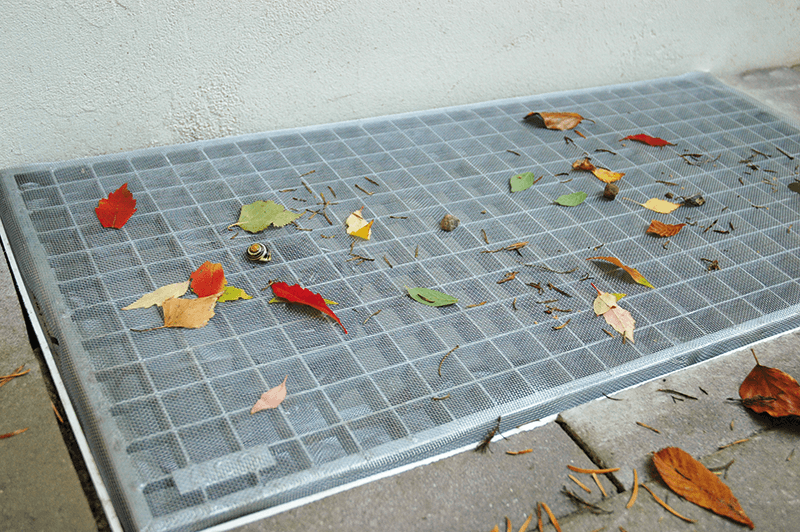

Світловий приямок ACO Therm - інноваційний продукт для вирішення «старої» проблеми облаштування приямку та освітлення у підвальному приміщенні.

Світловий приямок ACO Therm® застосовується для підвальних приміщень у приватному будівництві, комплексів відпочинку, курортних зон, громадських обєктах, комунальному господарстві тощо.

Переваги:

Легкість монтажу на будь-яку поверхню фундаменту в т.ч. на утеплювач
Довготривалий строк експлуатації (корпус виготовлений із поліпропилену)
Можливість облаштування в зоні парковки легкових автомобілей (витримує навантаження до 6 кН)
Конструктивні властивості приямку та комплектуючих дозволяють надійно захистити підвальне приміщення від потрапляння води через вікно
Наявність широкого асортименту типорозмірів дозволяють підібрати приямок під будь які розміри вікна
Збільшення світла в підвальному приміщенні на 30%
Антивандальний захист решітки завдяки спеціальним конструктивним рішенням
Комплектація приямків АСО передбачає наявність спеціальних сифонів для захисту від проникнення запаху з каналізації та вбудованого зворотього клапану, що попереджає підтоплення приямку при зворотньому потоку води

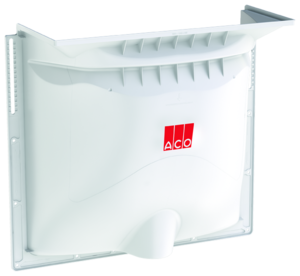

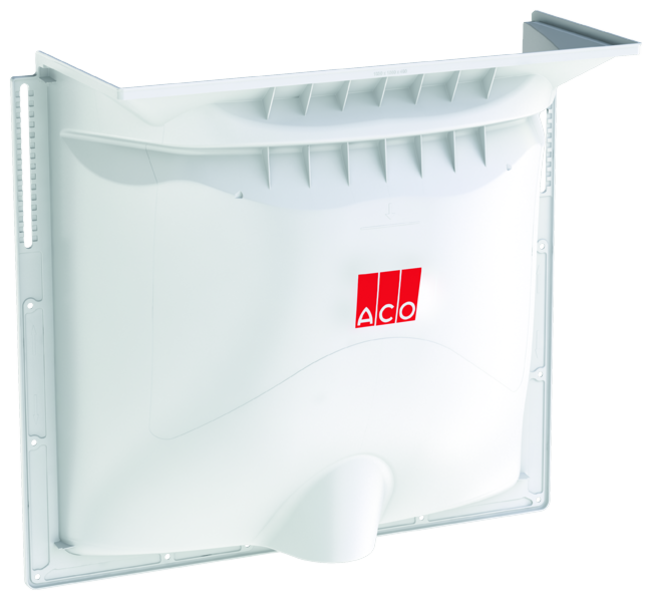

	Розміри Ш x В x Г (мм)	Назва	Артикул
	800 x 600 x 400	Світловий приямок ACO Therm 400	35566
	1000 x 600 x 400		35567
	1250 x 1000 x 400		35894
	1000 x 1000 x 400	Світловий приямок ACO Therm 400, під надставку	35568
	1000 x 1300 x 400	Світловий приямок ACO Therm 400, під надставку	35569

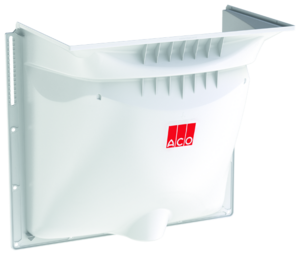

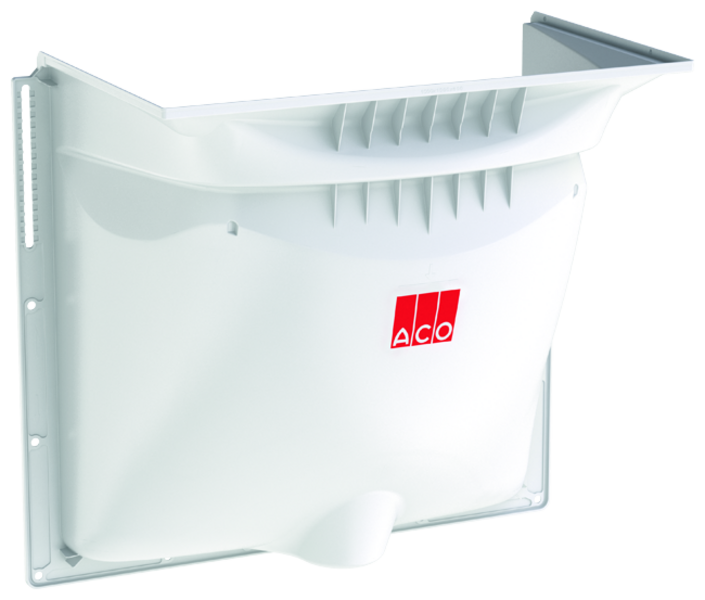

	1000 x 1000 x 600	Світловий приямок ACO Therm 600	375000
	1000 x 1300 x 600		375001
	1250 x 1300 x 600		375002

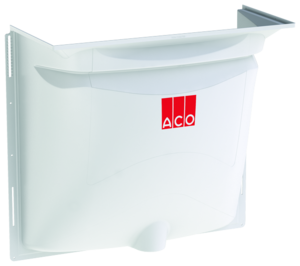

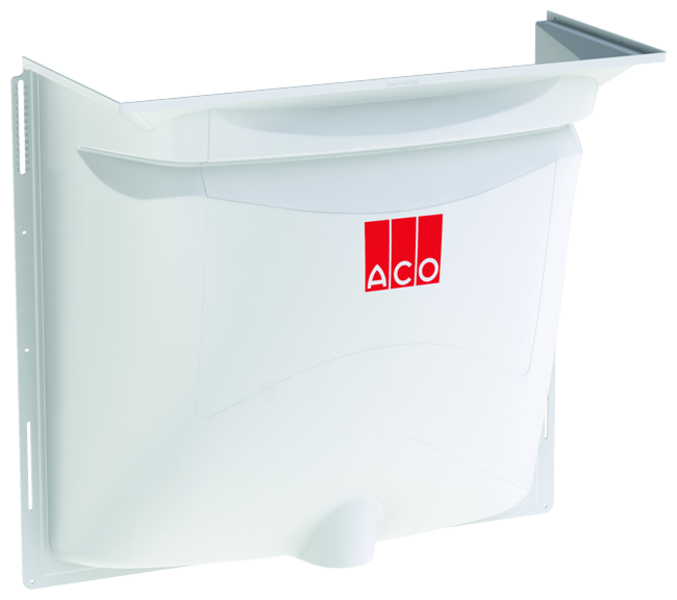

_	1500 x 1000 x 700	Світловий приямок ACO Therm 700	380555
_	1500 x 1500 x 700		380556
_	2000 x 1000 x 700		380557
_	2000 x 1500 x 700		380558

Зображення/Креслення		Розміри		Назва	Артикул
Зображення/Креслення		Глибина (мм)	Ширина (мм)	Назва	Артикул

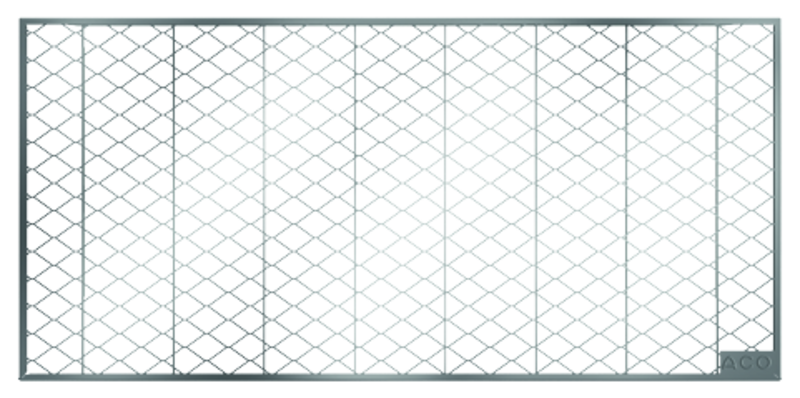

		400	800	Решітка сітчаста, діагональна, для ACO Therm 400, із оцинк. сталі	35572
			1000		35573
			1250		35896
		600	1000	Решітка сітчаста, діагональна, для ACO Therm 600, із оцинк. сталі	315870
		600	1250		315874
		700	1500	Решітка сітчаста, діагональна, для ACO Therm 700, із оцинк. сталі	38767
		700	2000		38770

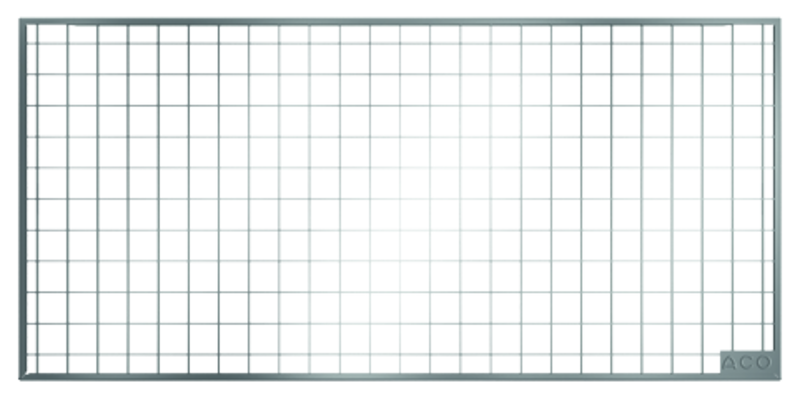

		400	800	Решітка сітчаста, 30х30мм, для ACO Therm 400, із оцинк. сталі	35574
			1000		35575
			1250		35897
	_	600	1000	Решітка сітчаста, 30х30мм, для ACO Therm 600, із оцинк. сталі	315878
	_	600	1250		315882
		700	1500	Решітка сітчаста, 30х30мм, для ACO Therm 700, із оцинк. сталі	38768
		700	2000		38771

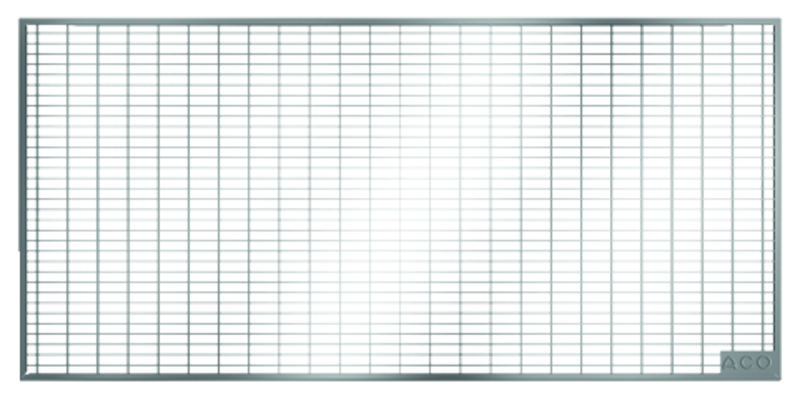

		400	800	Решітка сітчаста, 30х10мм, для ACO Therm 400, із оцинк. сталі	35576
			1000		35577
			1250		35898
	_	600	1000	Решітка сітчаста, 30х10мм, для ACO Therm 600, із оцинк. сталі	315999
	_	600	1250		375028
		700	1500	Решітка сітчаста, 30х10мм, для ACO Therm 700, із оцинк. сталі	38769
		700	2000		38772

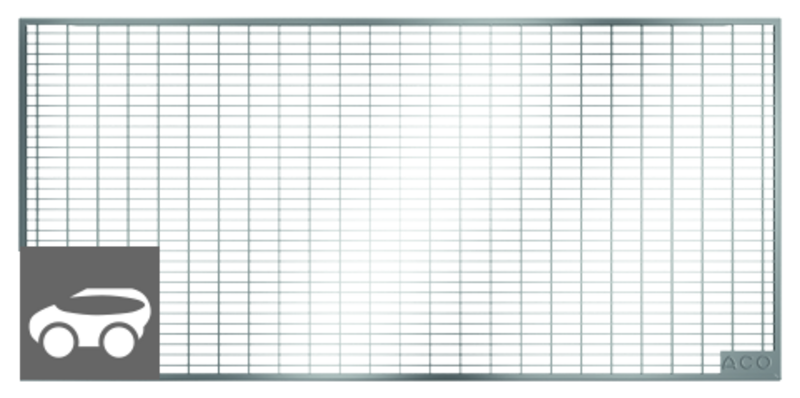

		400	800	Решітка сітчаста, 30х10мм, для ACO Therm 400, підсилена, із оцинк. сталі	35578
			1000		35579
			1250		35899
	_	600	1000	Решітка сітчаста, 30х10мм, для ACO Therm 600, підсилена, із оцинк. сталі	375029
	_	600	1250		375030

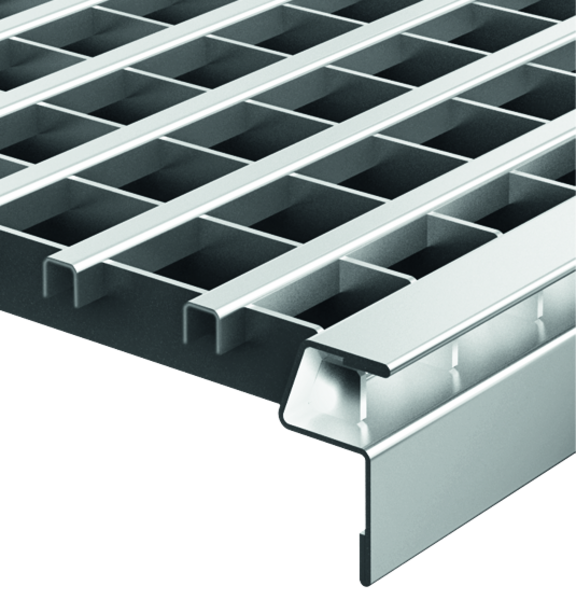

	_	400	800	Решітка U-профіль для ACO Therm 400, AISI 304	380468
	_		1000		380402
	_		1250		380403
	_	600	1000	Решітка U-профіль для ACO Therm 600, AISI 304	380469
	_	600	1250	Решітка U-профіль для ACO Therm 600, AISI 304	380470

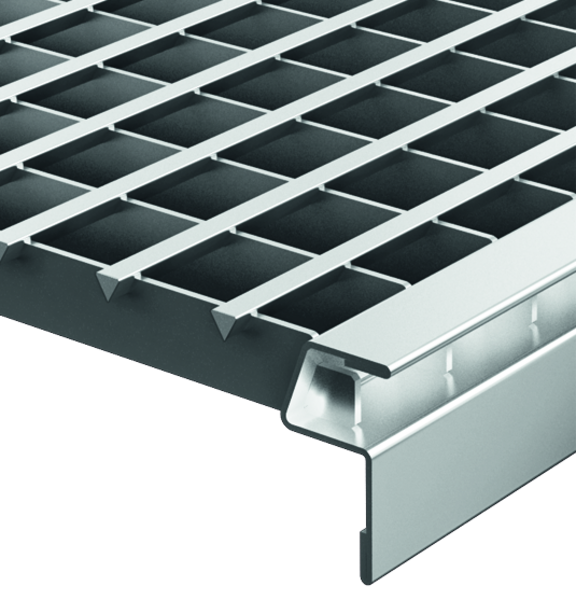

	_	400	800	Решітка Heelsafe для ACO Therm 400, AISI 304	380474
	_		1000		380406
	_		1250		380407
	_	600	1000	Решітка Heelsafe для ACO Therm 600, AISI 304	380475
	_	600	1250	Решітка Heelsafe для ACO Therm 600, AISI 304	380476

Розміри Ш x Г (мм)	Назва	Артикул

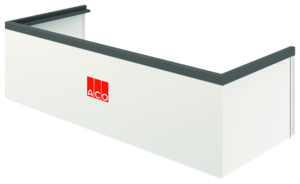

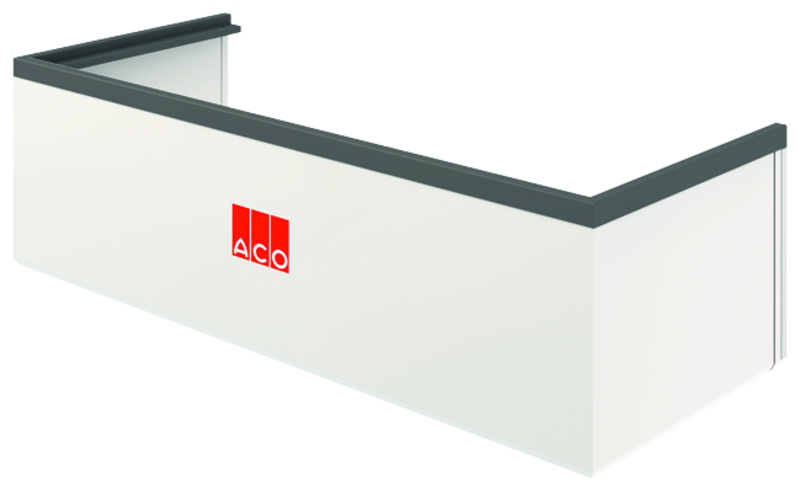

800 x 400	Надставка, регулюються за висотою 30-300 мм для ACO Therm 400	315788
1000 x 400		315789
1250 x 400		315790
1000 x 600	Надставка, регулюються за висотою 30-300 мм для ACO Therm 600	315826
1250 x 600		315827
1500 x 700	Надставка, регулюються за висотою 30-300 мм для ACO Therm 700	315794

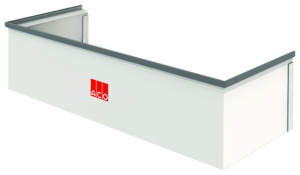

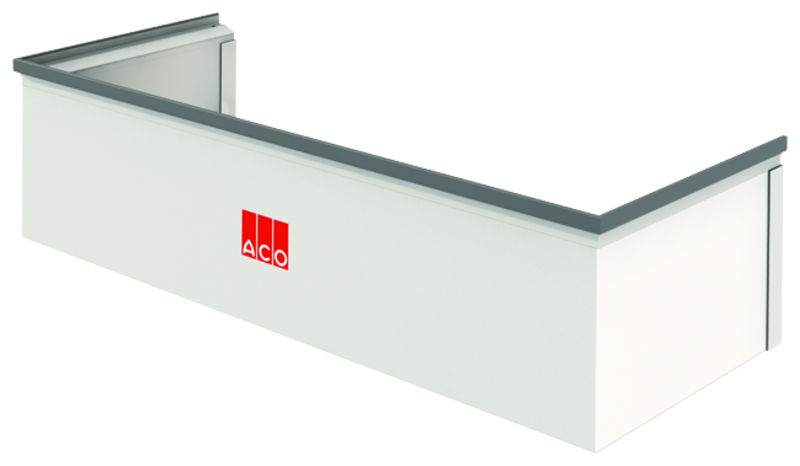

800 x 400	Надставка для ACO Therm 400	315773
1000 x 400		315774
1250 x 400		315775
1000 x 600	Надставка для ACO Therm 600	315830
1250 x 600	Надставка для ACO Therm 600	315831
1500 x 700	Надставка для ACO Therm 700	315785
2000 x 700	Надставка для ACO Therm 700	315786

Зображення	Назва	Артикул

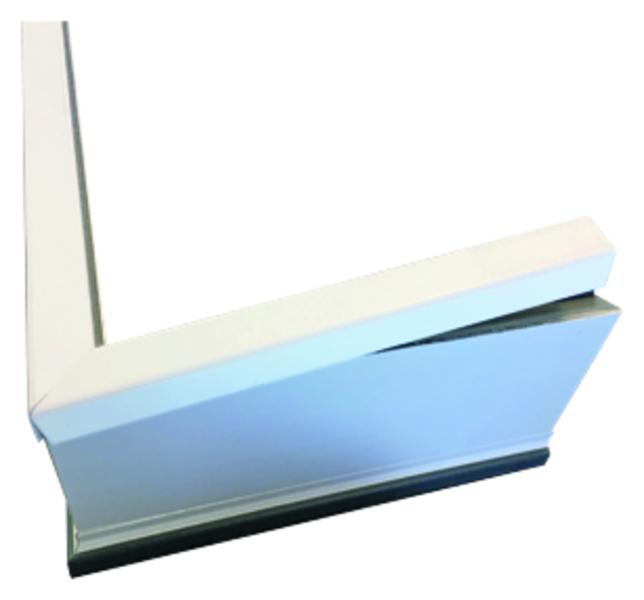

	Набір U-профілів для надставки ACO Therm 400, 800 х 400мм	375127
	Набір U-профілів для надставки ACO Therm 400, 1000 х 400мм	375128
	Набір U-профілів для надставки ACO Therm 400, 1250 х 400мм	375129
	Набір U-профілів для надставки ACO Therm 600, 1000 х 600мм	375130
	Набір U-профілів для надставки ACO Therm 600, 1250 х 600мм	375131
	Набір U-профілів для надставки ACO Therm 700, 1500 х 700мм	375134
	Набір U-профілів для надставки ACO Therm 700, 2000 х 700мм	375135

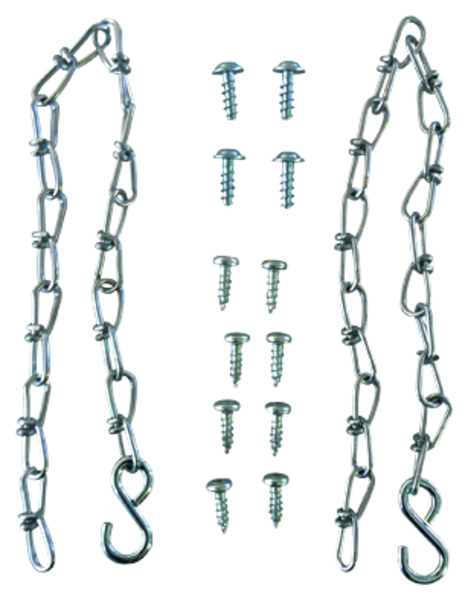

	Монтажний комплект для надставки h=30-300 мм, ACO Therm 400/600	315787
	Монтажний комплект для надставки h=30-300 мм, ACO Therm 700	315821
	Монтажний комплект, гвинтовий, для надставки h=30-300 мм, ACO Therm 400/600	315933
	Монтажний комплект, гвинтовий, для надставки h=30-300 мм, ACO Therm 700	315934

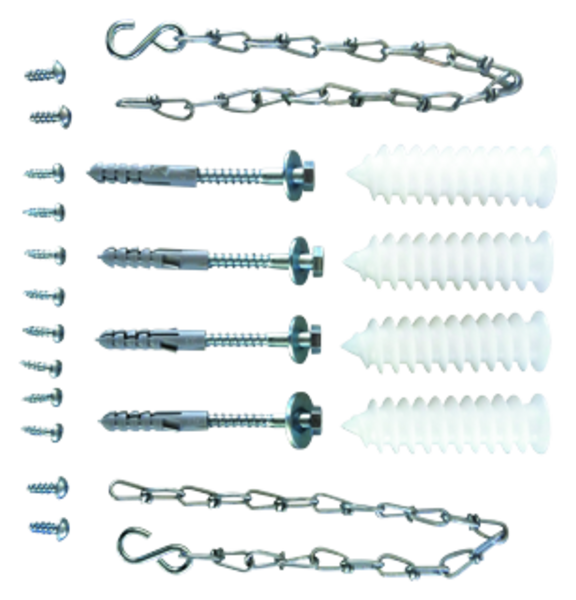

	Монтажний комплект для надставки, ACO Therm 400/600	315928
	Монтажний комплект для надставки, ACO Therm 700	315929

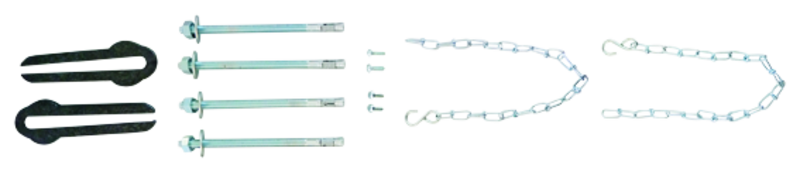

	Монтажний комплект для ACO Therm 400, теплоізоляція до 100 мм	35667
	Монтажний комплект для ACO Therm 600, теплоізоляція до 100 мм	375038

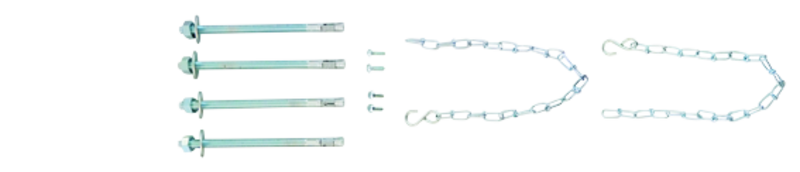

	Монтажний комплект для ACO Therm 700, теплоізоляція до 100 мм	380420

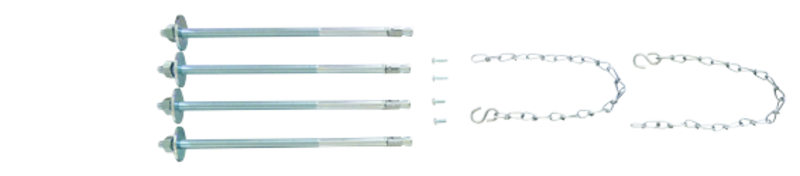

	Монтажний комплект для ACO Therm 400, теплоізоляція до 200 мм	35666

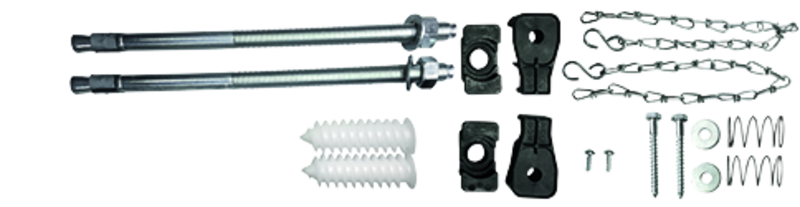

	Монтажний комплект для ACO Therm 600, теплоізоляція до 200 мм	375041
	Монтажний комплект для ACO Therm 700, теплоізоляція до 200 мм	380423

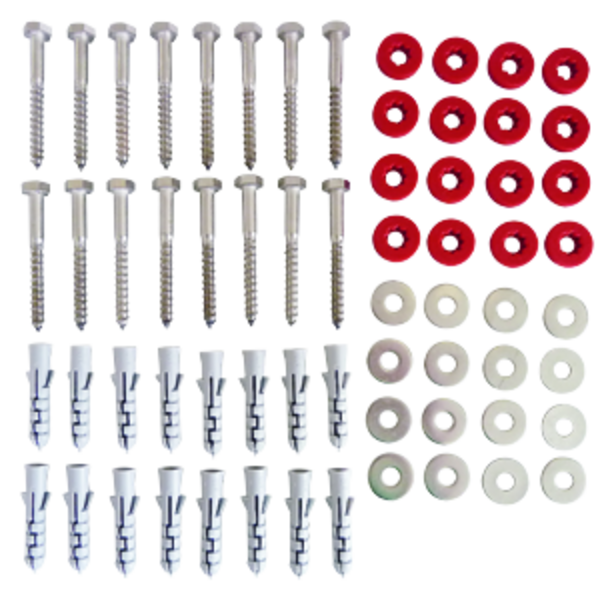

	Набір пластин для герметизації ACO Therm 400/600, AISI 304	35633
	Набір пластин для герметизації ACO Therm 700, AISI 304	380563

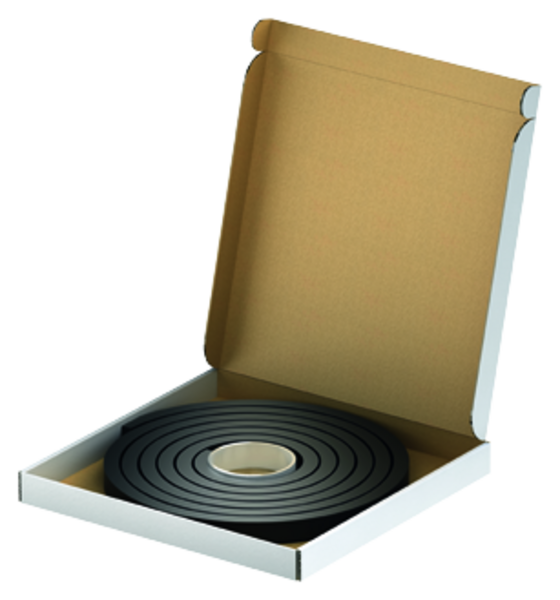

	Ущільнювальна стрічка для ACO Therm, 4 м	35632
	Ущільнювальна стрічка для ACO Therm, 5.5 м	380564

Каталог ACO Therm	pdf
Світлові приямки АСО Therm	pdf

Монтаж ACO Therm (lightshaft) 400 мм - 386232	pdf
Монтаж ACO Therm (lightshaft) 600 мм	pdf
Монтаж ACO Therm (lightshaft) з герм. стрічкою - 367214	pdf
Монтаж ACO Therm (lightshaft) надставка - 367212	pdf
