ACO ShowerDrain C з горизонтальним фланцем
Канал з горизонтальним фланцем

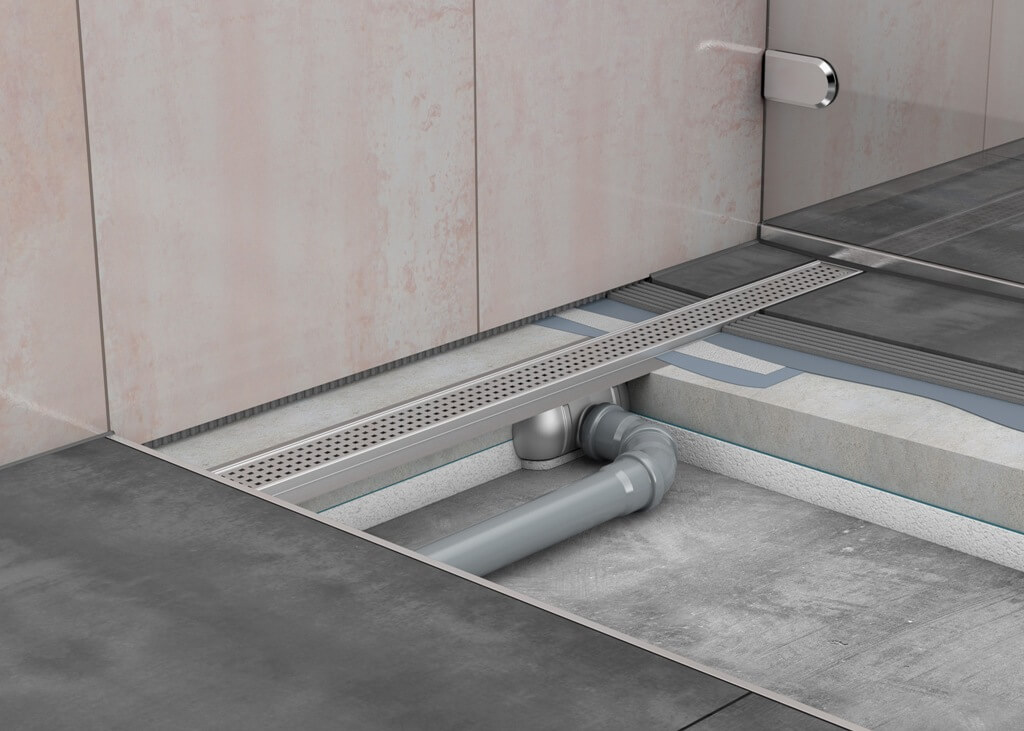

Фланець по периметру канала. Канал з горизонтальним фланцем найзручніше використовувати для монтажу біля входу в душ або в середині приміщення. Фланець дозволяє виконати найбільш надійну гідроізоляцію.
Технічні характеристики:
- Матеріал: нерж. сталь AISI 304
- Клас навантаження: К3
- Пропускна здатність:
- стандартний сифон WS50 - 0,91 л/с (згідно EN 1253-1)
- низький сифон WS25 - 0,62 л/с (згідно EN 1253-1)
- Ширина канала – 70 мм
- Випуск DN 50
- Монтажна висота:
- 92-140 мм (висота води в сифоні 50 мм)
- 69-140 мм (висота води в сифоні 25 мм)
- Тип фланцю: по периметру канала
- Розбірна конструкція сифону
- Легкий доступ та очищення
- Фланець дозволяє виконати найбільш надійну гідроізоляцію.

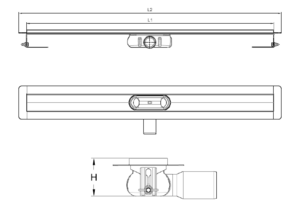

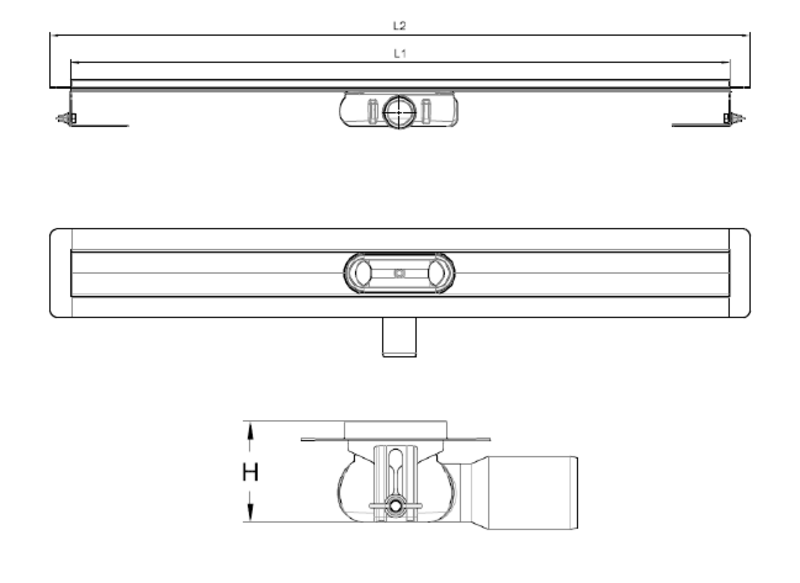

| Зображення | Креслення | Опис | Монтажні розміри | Артикул | |
|---|---|---|---|---|---|
| L1, мм | L2, мм | ||||

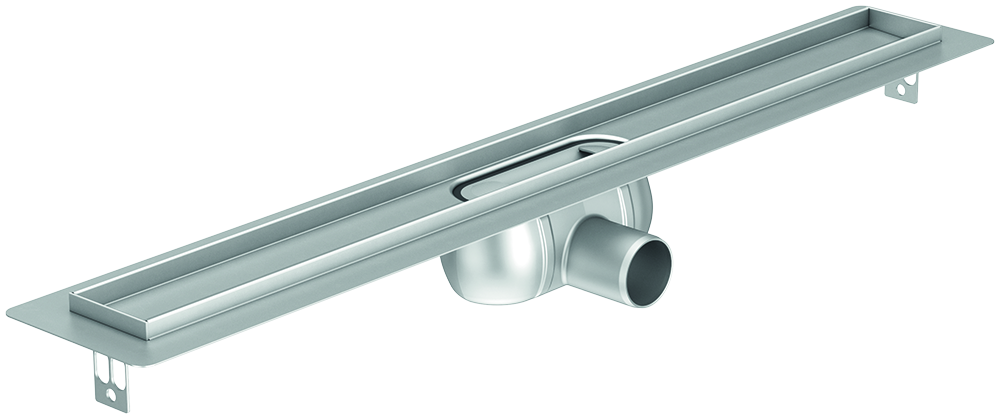

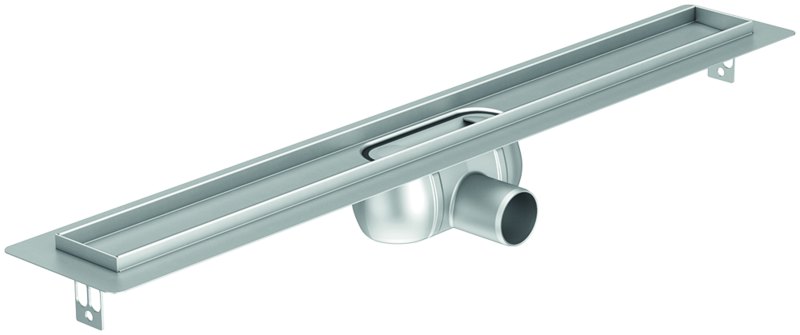

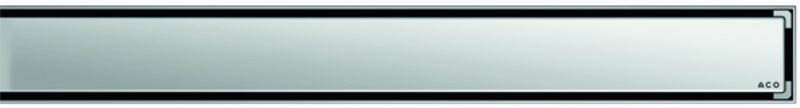

 |  | Душовий канал ACO ShowerDrain C з горизонтальним фланцем, Н= 92-140 мм, Стандартний сифон | 585 | 645 | 9010.88.00 |
| 685 | 745 | 9010.88.01 | |||
| 785 | 845 | 9010.88.02 | |||
| 885 | 945 | 9010.88.03 | |||
| 985 | 1045 | 9010.88.04 | |||
| 1085 | 1145 | 9010.88.05 | |||
| 1185 | 1245 | 9010.88.06 | |||

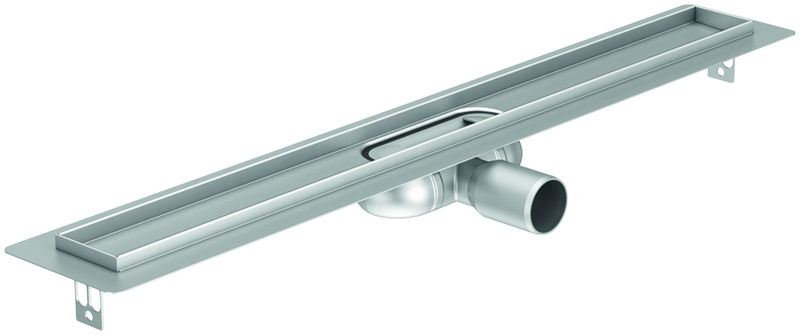

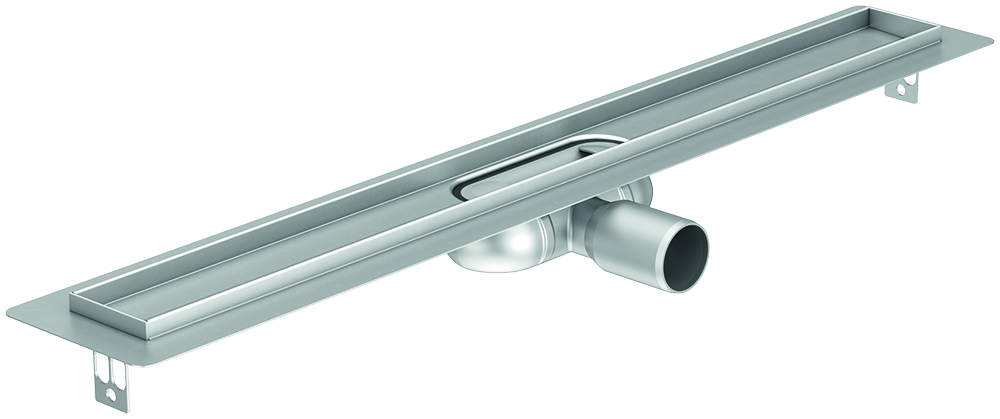

 | Душовий канал ACO ShowerDrain C з горизонтальним фланцем, Н=69-140 мм, Низький сифон | 585 | 645 | 9010.88.21 | |
| 685 | 745 | 9010.88.22 | |||
| 785 | 845 | 9010.88.23 | |||
| 885 | 945 | 9010.88.24 | |||
| 985 | 1045 | 9010.88.25 | |||
| 1085 | 1145 | 9010.88.26 | |||
| 1185 | 1245 | 9010.88.27 | |||
| Зображення | Назва | Опис | Артикул |
|---|---|---|---|

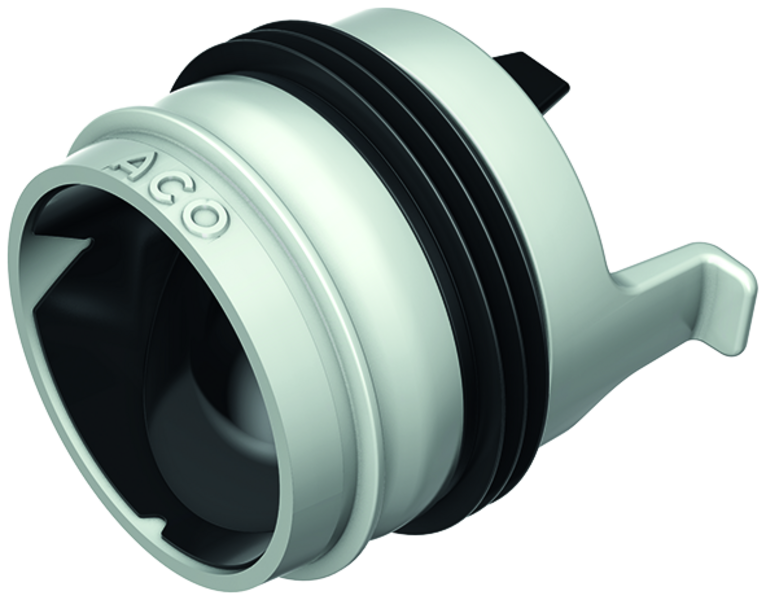

 | Сухий сифон ACO EasyStop DN 40 | До каналів АСО ShowerDrain С (з низьким сифоном) | 9010.79.23 |
| Сухий сифон ACO EasyStop DN 50 | До каналів АСО ShowerDrain С (з стандартним сифоном) | 9010.79.24 |
| ACO ShowerDrain C | онлайн каталог |
| Каталог ACO ShowerDrain C |
| Рекомендації з монтажу |
| Висновок державної санітарно-епідеміологічної експертизи вироби із нерж. сталі |
