ACO Oleopass P

Модель з обвідною лінією "bypass"

Корпус виготовлений методом безшовного лиття
Матеріал-поліетилен високої щільності (РЕНD)
Монтажна висота сепаратора (від поверхні землі до вхідного отвору) варіюється від 450 мм до 2000 мм, в залежності від класу навантаження і номінального розміру
Герметичність споруди

Важливо! До стандартної комплектації входить лише корпус сепаратора. Надставні елементи з люком замовляються окремо.

Клас навантаження А 15 відповідно нормі EN 124
Бетонна рама, чавунний люк
Діаметр отвору люка Ø 600мм
Поставляється з люком
Надставний елемент з пластику (комплектація з пластиковою надставкою можлива тільки для арт. 3301.14.01 и 3301.14.02)

	NS 3/300	NS 3/600	NS 3/900	NS 6/600	NS 6/1200	NS 10	Вага [кг]	Артикул сірий	Артикул білий
T [мм]	420	420	420	440	440	440	145	3301.14.00	3301.14.00
	730–1030	730–1030	730–1030	750–1050	750–1050	750–1050	170	3301.14.01	3301.24.01
	730–1990	730–1780	730–1510	750–1800	750–1870	750–1870	193	3301.14.02	3301.24.02

Клас навантаження В125 згідно з нормою ЕN124
Бетонна рама, чавунний люк
Діаметр отвору люка Ø 600 мм
Поставляється з люком
Діаметр надставной бетонної плити Ø 1000мм х 150 мм
Надставний елемент із пластику (комплектація з пластиковою надставкою можлива тільки для арт. 3301.15.01 і 3301.15.02)

	NS 3/300	NS 3/600	NS 3/900	NS 6/600	NS 6/1200	NS 10	Вага [кг]	Артикул сірий	Артикул білий
T [мм]	585	585	585	605	605	605	237	3301.15.00	3301.15.00
	885–1185	885–1185	885–1185	905–1205	905–1205	905–1205	262	3301.15.01	3301.25.01
	885–1980	885–1770	885–1500	905–1790	905–1860	905–1860	285	3301.15.02	3301.25.02

Клас навантаження D400 згідно з нормою ЕN124
Бетонна рама, чавунний люк
Діаметр отвору люка Ø 600мм
Поставляється з люком
Діаметр надставної бетонної плити Ø 1000мм х 150 мм
Можлива комплектація плитою розподілу навантаження з бетону Ø 1500мм х 200мм

	NS 3/300	NS 3/600	NS 3/900	NS 6/600	NS 6/1200	NS 10	Вага [кг]	Артикул сірий	Артикул білий
T [мм] без залізобетонної плити	865–1980	865–1770	865–1500	885–1790	885–1860	885–1860	285	3301.17.00	3301.27.00
T [мм] з залізобетонною плитою	865–1980	865–1770	865–1500	885–1790	885–1860	885–1860	985	3301.16.00	3301.26.00

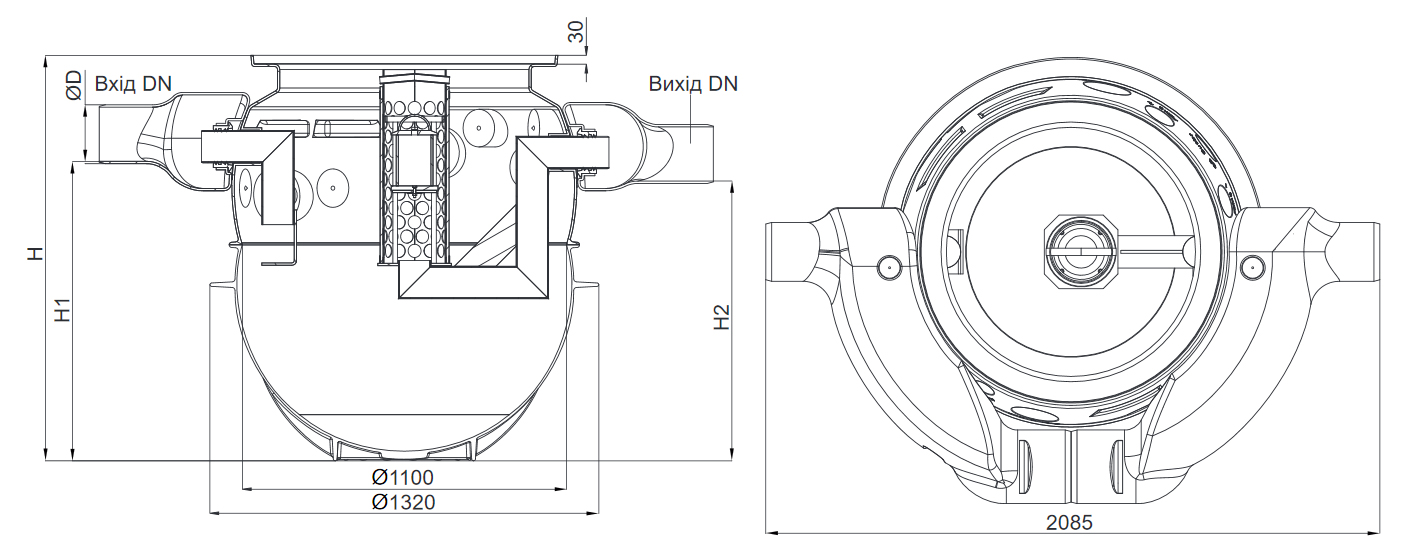

Ном. р-р (л/ сек)	Вхід/ вихід	Проп. зд-ть (л/ сек)	Об’єм осаду [л]	Об’єм нафт. [л]	Заг. об’єм [л]	D [мм]	H [мм]	H1 [мм]	H2 [мм]	Вага [кг]	Артикул сірий	Артикул білий
NS 3	DN 200	15	450	240	775	200	1377	1020	950	90	3903.81.00	3903.91.00
NS 3	DN 200	15	670	240	995	200	1594	1230	1160	106	3913.81.00	3913.91.00
NS 3	DN 200	15	950	240	1280	200	1865	1500	1430	107	3923.81.00	3923.91.00
NS 6	DN 250	30	660	235	970	250	1594	1210	1140	114	3906.81.00	3906.91.00
NS 6	DN 250	30	1210	235	1525	250	2129	1740	1670	124	3916.81.00	3916.91.00
NS 8	DN 250	50	820	260	1250	250	1865	1470	1400	104	3908.81.00	3908.91.00
NS 10	DN 250	50	1080	260	1615	250	2129	1740	1670	130	3910.81.00	3910.91.00

АСО Каталог Cепаратори нафтопродуктів	pdf
стр. 25, 27 ACO Oleopass P	pdf

АСО Комплектуючі до сепараторів нафтопродуктів

pdf

АСО Відстійники до сепараторів із полімерних матеріалів

pdf

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf

Модель з обвідною лінією "bypass"

Корпус виготовлений методом безшовного лиття
Матеріал-поліетилен високої щільності (РЕНD)
Монтажна висота сепаратора (від поверхні землі до вхідного отвору) варіюється від 450 мм до 2000 мм, в залежності від класу навантаження і номінального розміру
Герметичність споруди

Важливо! До стандартної комплектації входить лише корпус сепаратора. Надставні елементи з люком замовляються окремо.

Клас навантаження А 15 відповідно нормі EN 124
Бетонна рама, чавунний люк
Діаметр отвору люка Ø 600мм
Поставляється з люком
Надставний елемент з пластику (комплектація з пластиковою надставкою можлива тільки для арт. 3301.14.01 и 3301.14.02)

	NS 3/300	NS 3/600	NS 3/900	NS 6/600	NS 6/1200	NS 10	Вага [кг]	Артикул сірий	Артикул білий
T [мм]	420	420	420	440	440	440	145	3301.14.00	3301.14.00
	730–1030	730–1030	730–1030	750–1050	750–1050	750–1050	170	3301.14.01	3301.24.01
	730–1990	730–1780	730–1510	750–1800	750–1870	750–1870	193	3301.14.02	3301.24.02

Клас навантаження В125 згідно з нормою ЕN124
Бетонна рама, чавунний люк
Діаметр отвору люка Ø 600 мм
Поставляється з люком
Діаметр надставной бетонної плити Ø 1000мм х 150 мм
Надставний елемент із пластику (комплектація з пластиковою надставкою можлива тільки для арт. 3301.15.01 і 3301.15.02)

	NS 3/300	NS 3/600	NS 3/900	NS 6/600	NS 6/1200	NS 10	Вага [кг]	Артикул сірий	Артикул білий
T [мм]	585	585	585	605	605	605	237	3301.15.00	3301.15.00
	885–1185	885–1185	885–1185	905–1205	905–1205	905–1205	262	3301.15.01	3301.25.01
	885–1980	885–1770	885–1500	905–1790	905–1860	905–1860	285	3301.15.02	3301.25.02

Клас навантаження D400 згідно з нормою ЕN124
Бетонна рама, чавунний люк
Діаметр отвору люка Ø 600мм
Поставляється з люком
Діаметр надставної бетонної плити Ø 1000мм х 150 мм
Можлива комплектація плитою розподілу навантаження з бетону Ø 1500мм х 200мм

	NS 3/300	NS 3/600	NS 3/900	NS 6/600	NS 6/1200	NS 10	Вага [кг]	Артикул сірий	Артикул білий
T [мм] без залізобетонної плити	865–1980	865–1770	865–1500	885–1790	885–1860	885–1860	285	3301.17.00	3301.27.00
T [мм] з залізобетонною плитою	865–1980	865–1770	865–1500	885–1790	885–1860	885–1860	985	3301.16.00	3301.26.00

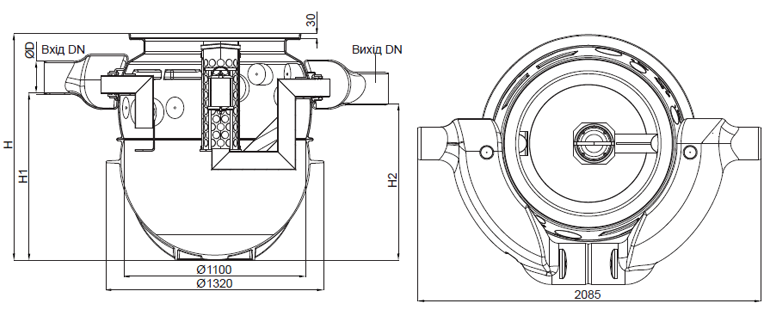

Ном. р-р (л/ сек)	Вхід/ вихід	Проп. зд-ть (л/ сек)	Об’єм осаду [л]	Об’єм нафт. [л]	Заг. об’єм [л]	D [мм]	H [мм]	H1 [мм]	H2 [мм]	Вага [кг]	Артикул сірий	Артикул білий
NS 3	DN 200	15	450	240	775	200	1377	1020	950	90	3903.81.00	3903.91.00
NS 3	DN 200	15	670	240	995	200	1594	1230	1160	106	3913.81.00	3913.91.00
NS 3	DN 200	15	950	240	1280	200	1865	1500	1430	107	3923.81.00	3923.91.00
NS 6	DN 250	30	660	235	970	250	1594	1210	1140	114	3906.81.00	3906.91.00
NS 6	DN 250	30	1210	235	1525	250	2129	1740	1670	124	3916.81.00	3916.91.00
NS 8	DN 250	50	820	260	1250	250	1865	1470	1400	104	3908.81.00	3908.91.00
NS 10	DN 250	50	1080	260	1615	250	2129	1740	1670	130	3910.81.00	3910.91.00

АСО Каталог Cепаратори нафтопродуктів	pdf
стр. 25, 27 ACO Oleopass P	pdf

АСО Комплектуючі до сепараторів нафтопродуктів

pdf

АСО Відстійники до сепараторів із полімерних матеріалів

pdf

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf

Сепаратори нафтопродуктів АСО виробляються з армованого бетону, поліетилену високої щільності (PEHD), пластику, армованого скловолокном. Всі сепаратори АСО відповідають європейським і українським нормам за ступенем очищення стічних вод від нафтопродуктів і відповідають всім вимогам, що пред’являються до об’єктів різного призначення. Широкий вибір типорозмірів і додаткових аксесуарів дозволить обрати оптимальне рішення для будь-якого об’єкта - від парковки до аеропорту.

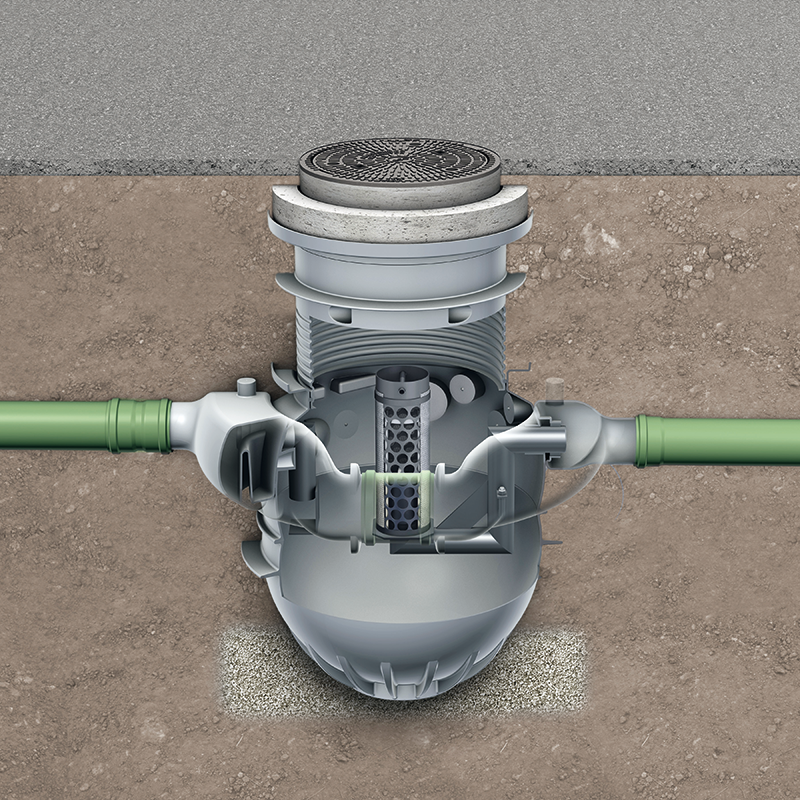

Для встановлення в ґрунті.

Корпус виготовлений методом безшовного лиття
Матеріал-поліетилен високої щільності (РЕНD)
Монтажна висота сепаратора (від поверхні землі до вхідного отвору) варіюється від 450мм до 2000 мм, в залежності від класу навантаження і номінального розміру
Герметичність споруди

Важливо! До стандартної комплектації входить лише корпус сепаратора. Надставні елементи з люком замовляються окремо.

Клас навантаження А 15 відповідно нормі EN 124
Бетонна рама, чавунний люк
Діаметр отвору люка Ø 600мм
Поставляється з люком
Надставний елемент з пластику (комплектація з пластиковою надставкою можлива тільки для арт. 3301.14.01 и 3301.14.02)

	NS 3/300	NS 3/600	NS 3/900	NS 6/600	NS 6/1200	NS 10	Вага [кг]	Артикул сірий	Артикул білий
T [мм]	420	420	420	440	440	440	145	3301.14.00	3301.14.00
	730–1030	730–1030	730–1030	750–1050	750–1050	750–1050	170	3301.14.01	3301.24.01
	730–1990	730–1780	730–1510	750–1800	750–1870	750–1870	193	3301.14.02	3301.24.02

Клас навантаження В125 згідно з нормою ЕN124
Бетонна рама, чавунний люк
Діаметр отвору люка Ø 600 мм
Поставляється з люком
Діаметр надставной бетонної плити Ø 1000мм х 150 мм
Надставний елемент із пластику (комплектація з пластиковою надставкою можлива тільки для арт. 3301.15.01 і 3301.15.02)

	NS 3/300	NS 3/600	NS 3/900	NS 6/600	NS 6/1200	NS 10	Вага [кг]	Артикул сірий	Артикул білий
T [мм]	585	585	585	605	605	605	237	3301.15.00	3301.15.00
	885–1185	885–1185	885–1185	905–1205	905–1205	905–1205	262	3301.15.01	3301.25.01
	885–1980	885–1770	885–1500	905–1790	905–1860	905–1860	285	3301.15.02	3301.25.02

Клас навантаження D400 згідно з нормою ЕN124
Бетонна рама, чавунний люк
Діаметр отвору люка Ø 600мм
Поставляється з люком
Діаметр надставної бетонної плити Ø 1000мм х 150 мм
Можлива комплектація плитою розподілу навантаження з бетону Ø 1500мм х 200мм

	NS 3/300	NS 3/600	NS 3/900	NS 6/600	NS 6/1200	NS 10	Вага [кг]	Артикул сірий	Артикул білий
T [мм] без залізобетонної плити	865–1980	865–1770	865–1500	885–1790	885–1860	885–1860	285	3301.17.00	3301.27.00
T [мм] з залізобетонною плитою	865–1980	865–1770	865–1500	885–1790	885–1860	885–1860	985	3301.16.00	3301.26.00

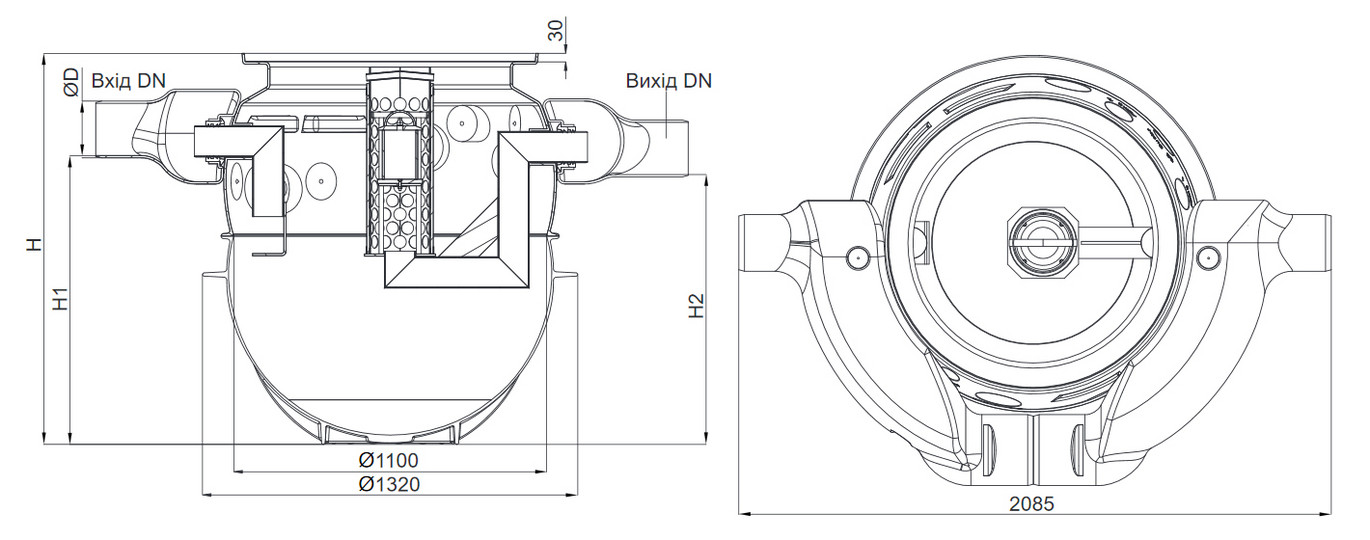

Ном. р-р (л/сек)	Вхід/ вихід	Об’єм осаду [л]	Об’єм нафт. [л]	Заг. об’єм [л]	D [мм]	H [мм]	H1 [мм]	H2 [мм]	Вага [кг]	Артикул сірий
