Трапи серії 142

Високі стандарти гігієни і довговічність трапів АСО забезпечуються наступними факторами:

  • трапи відповідають вимогам стандартів гігієни EHEDG № 8, 13, 44; EN 1672 та EN ISO 14159;
  • випуск в нижній точці, відсутність застою рідин;
  • всі трапи виготовляються з неіржавної сталі AISI 304 і 316L, що забезпечує їх довгий термін служби і можливість якісної дезінфекції;
  • повністю виймається сифон для доступу до каналізації;
  • кромка з заповненням;
  • закруглені кути і гладкі зварні шви - бруд не затримується.
Технічні характеристики
  • розміри верхніх частин трапа 200х200 мм
  • пропускна здатність трапів 142 від 1,4 до 2,0 л/с
  • діаметри випусків 70 і 100 мм
  • широкий вибір решіток під різний клас навантаження
  • відстійники для вертикального і горизонтального випусків
  • вироби виготовлені із нержавіючої сталі марки AISI 304. Вони також можуть бути виконані зі сталі марки 316L

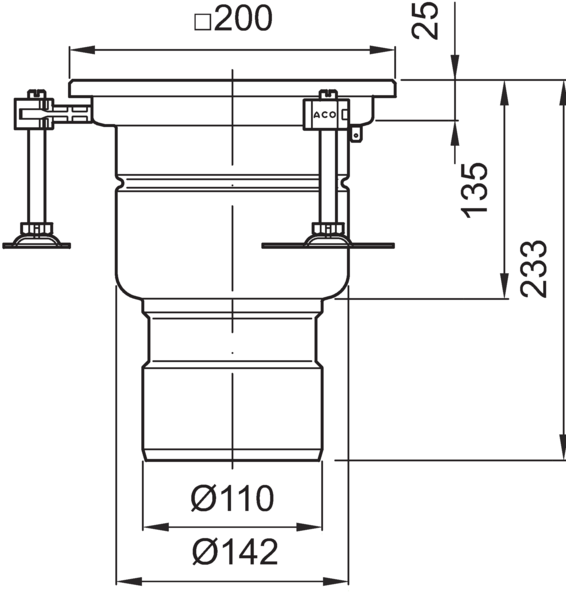

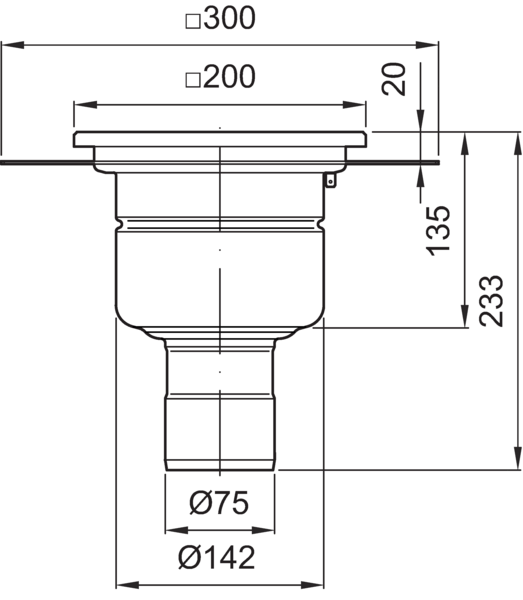

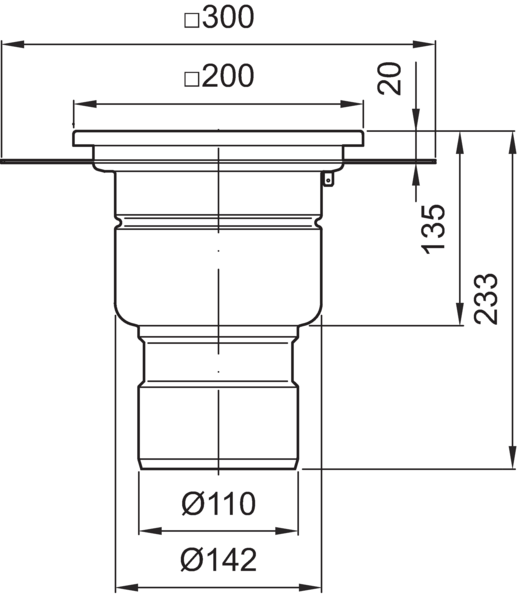

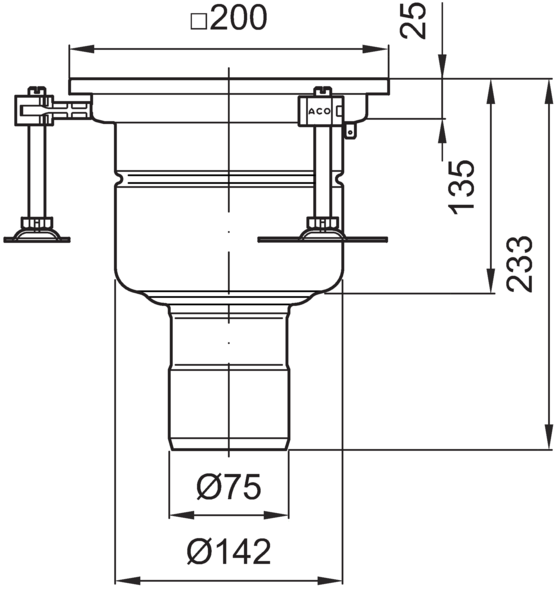

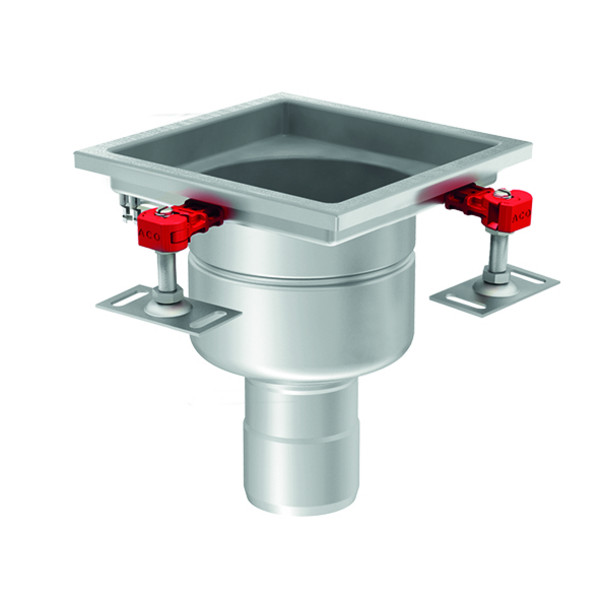

Однокорпусний трап 142 з сифоном і вертикальним випуском, сталь AISI 304
ЗображенняКреслення
(завантажити)
Розмір верху,
мм
Діаметр
випуску
(DN/OD), мм
Артикул
200х20070/75414701
200х200100/110414703
200х200
з фланцем
70/75414744
200х200
з фланцем
100/110414745

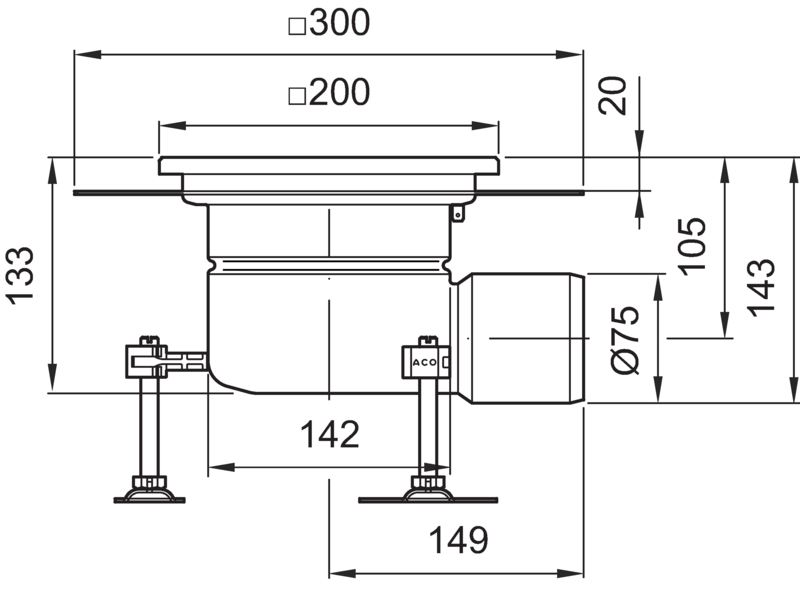

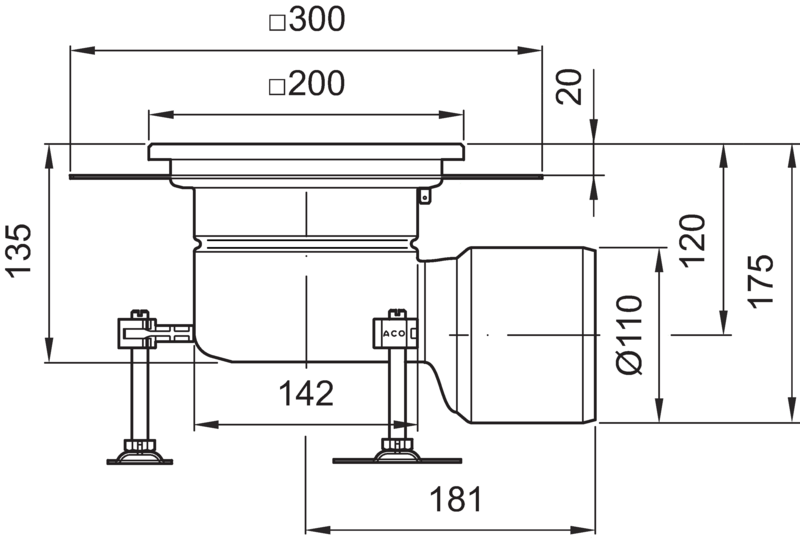

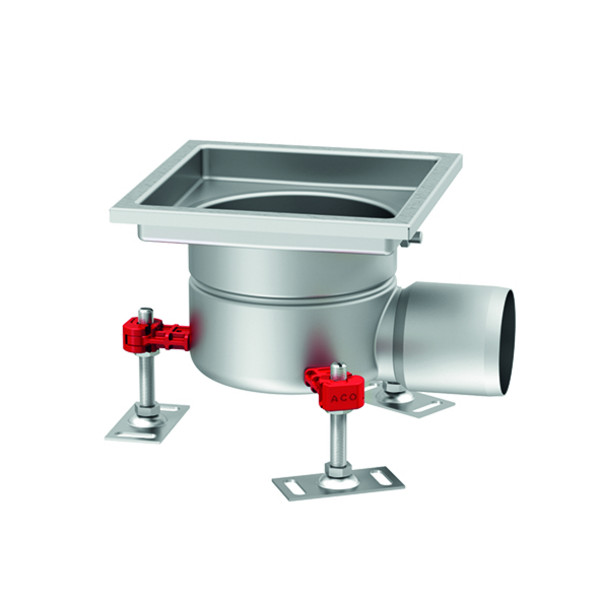

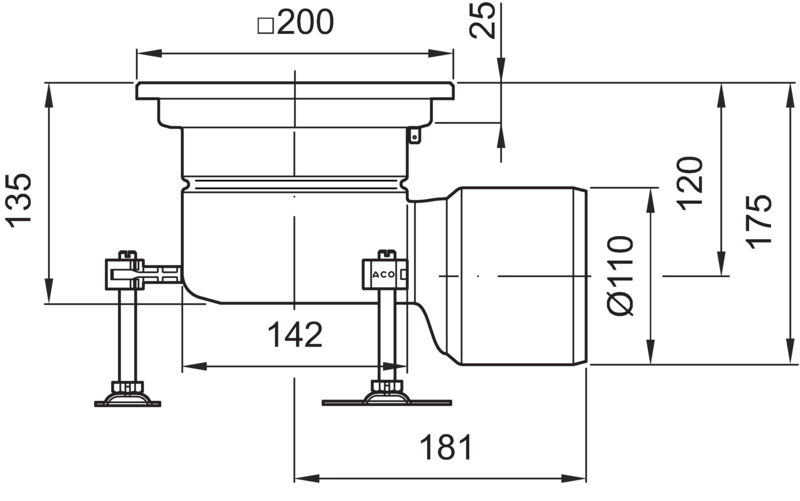

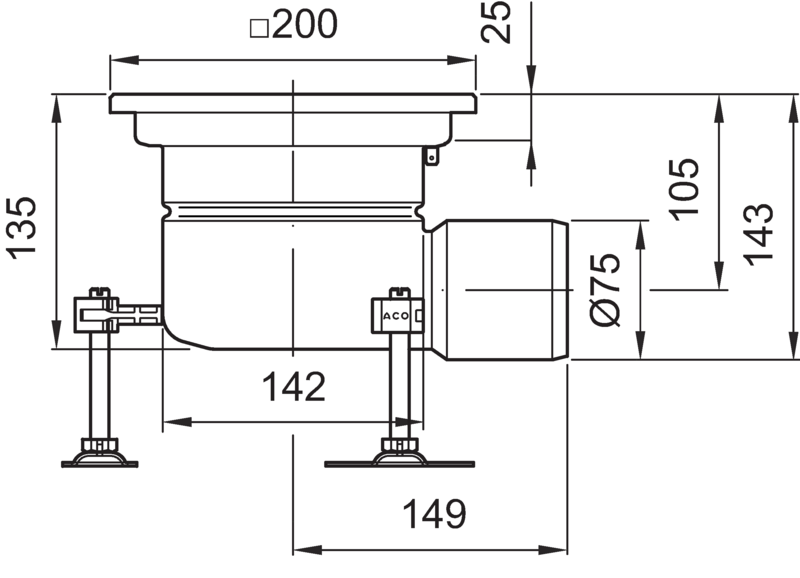

Однокорпусний трап 142 з сифоном і горизонтальним випуском, сталь AISI 304
ЗображенняКреслення
(завантажити)
Розмір верху,
мм
Діаметр
випуску
(DN/OD), мм
Артикул
200х20070/75414705
200х200100/110414707
200х200
з фланцем
70/75414746
200х200
з фланцем
100/110414747

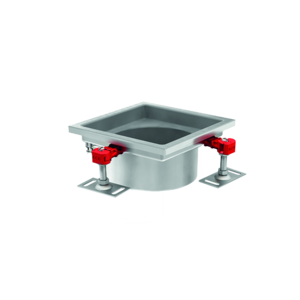

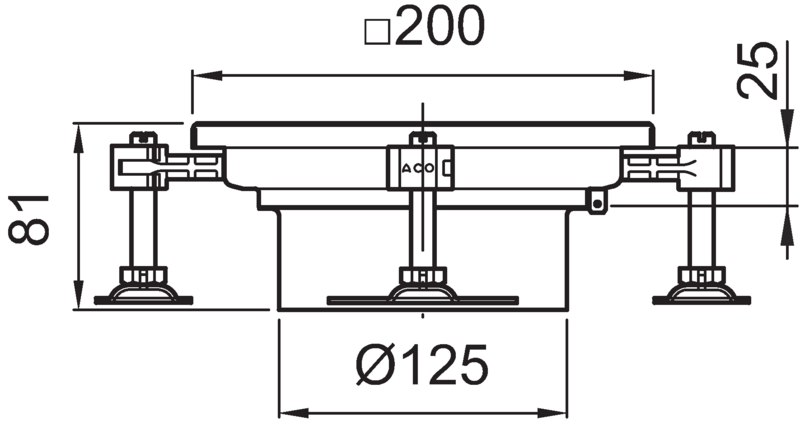

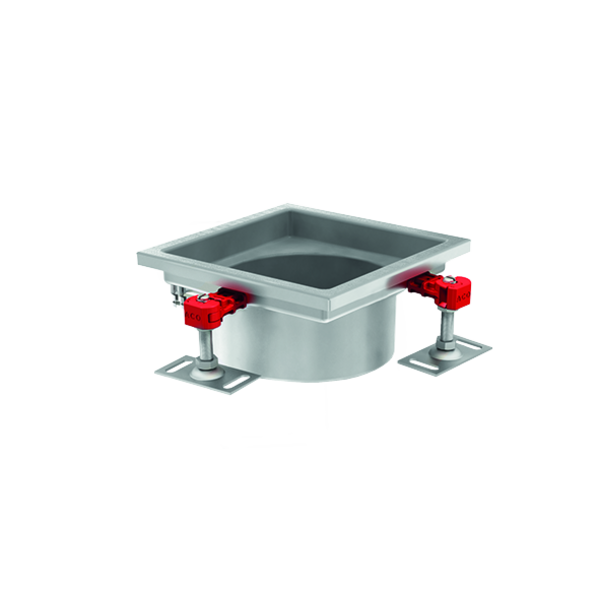

Верхня частина двокорпусного трапа 142, сталь AISI 304
ЗображенняКреслення
(завантажити)
Тип верхуВисота
решітки, мм
Артикул
квадратний
200х200 мм
для всіх типів
покриття
25414732
квадратний
200х200 мм
для наливних
підлог
25414734

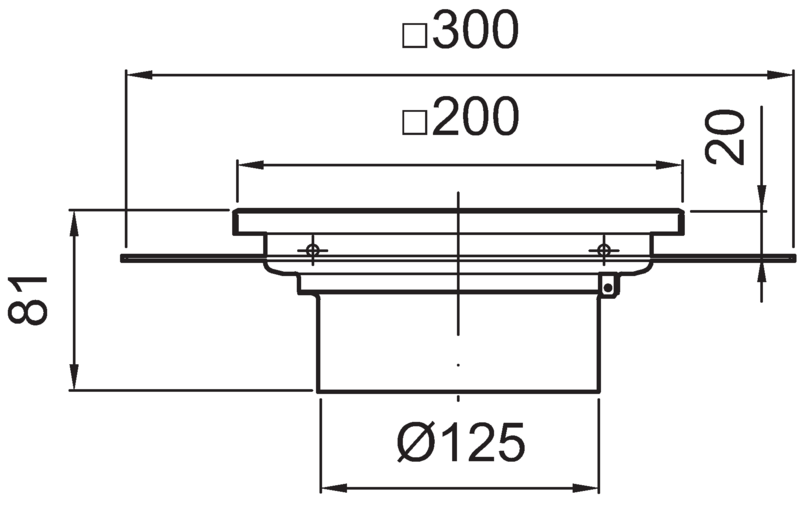

квадратний
200х200 мм
для наливних
підлог,
з дренажем
25414735

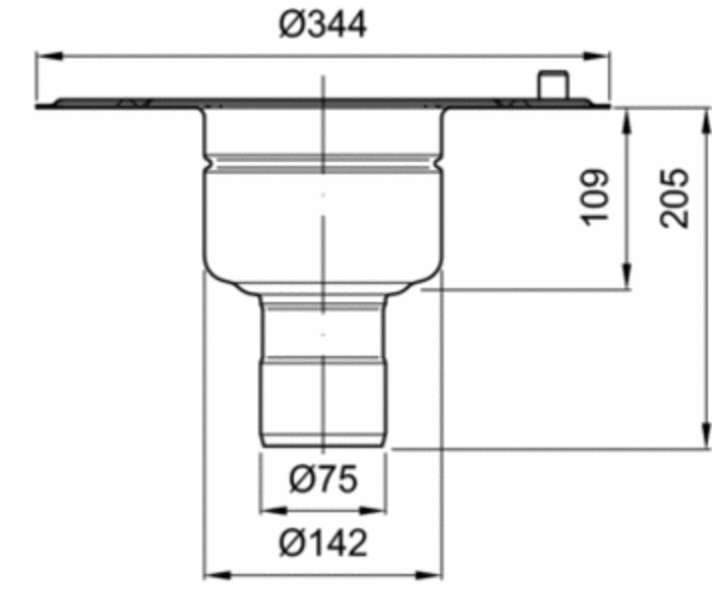

Нижня частина двокорпусного трапа 142 з сифоном і вертикальним випуском, сталь AISI 304
ЗображенняКреслення
(завантажити)
Тип фланцяДіаметр
випуску
(DN/OD), мм
Артикул

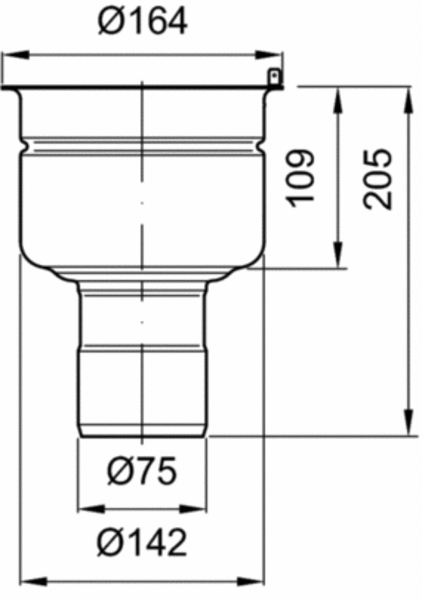

Стандартний70/75414709

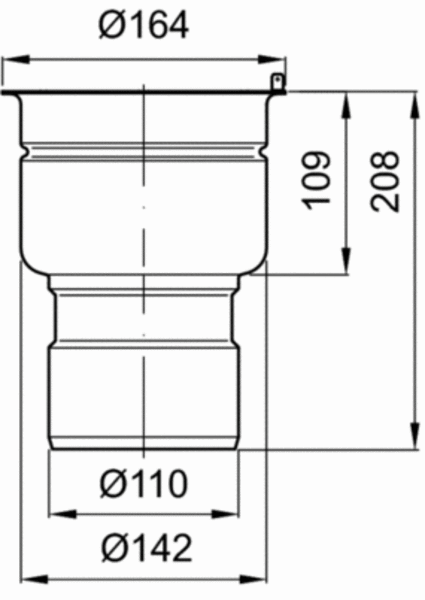

100/110414715

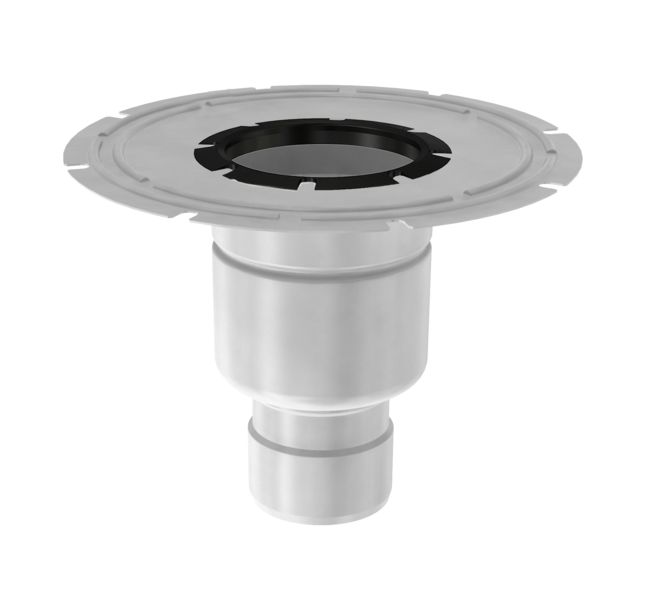

Широкий –
для рідкої
гідроізоляції
70/75414711

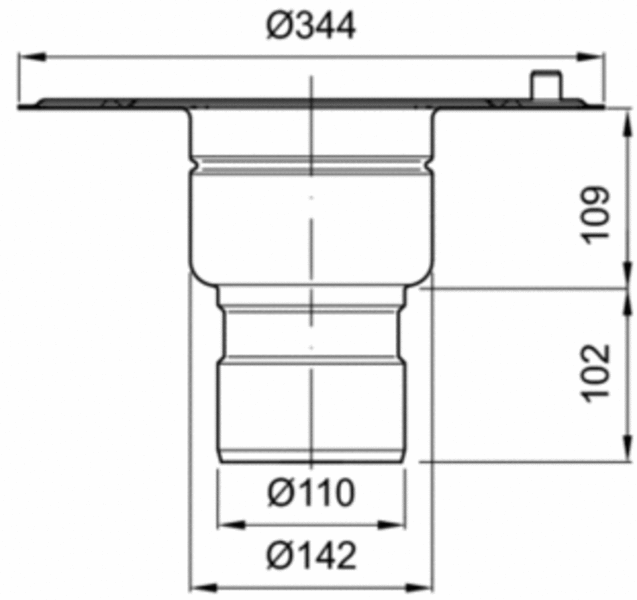

100/110414717

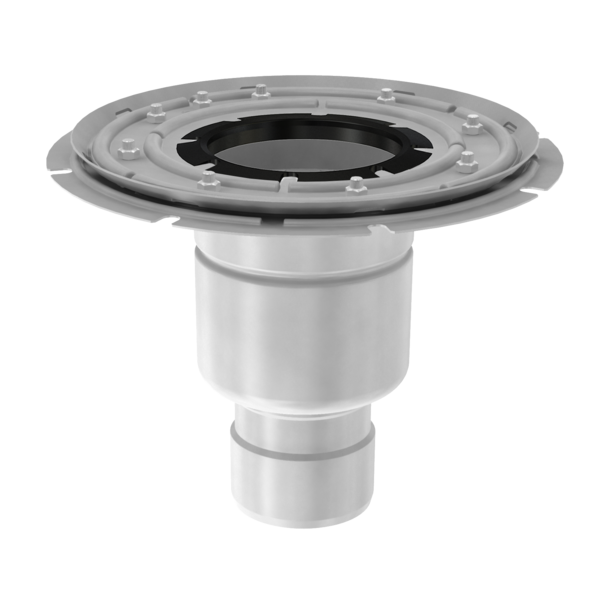

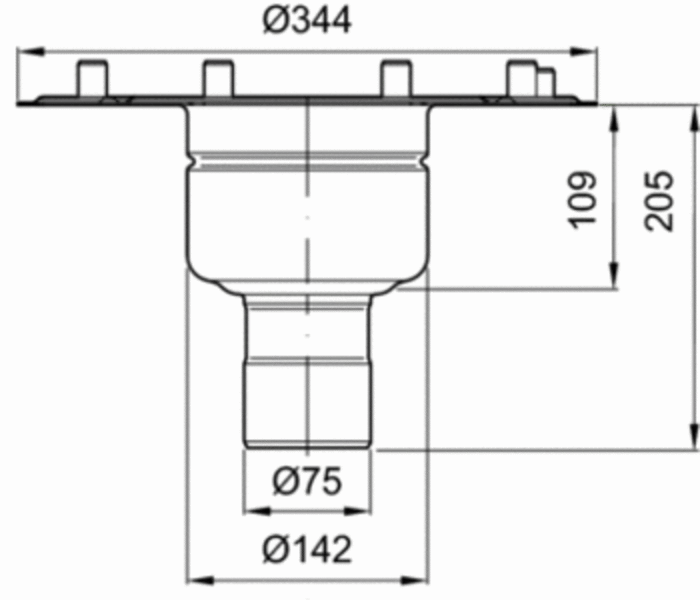

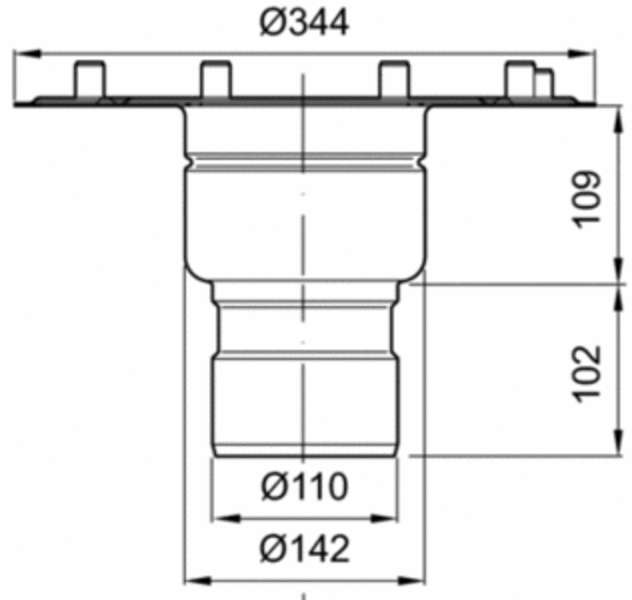

Прижимний –
для рулонної
гідроізоляції
70/75414713
100/110414719

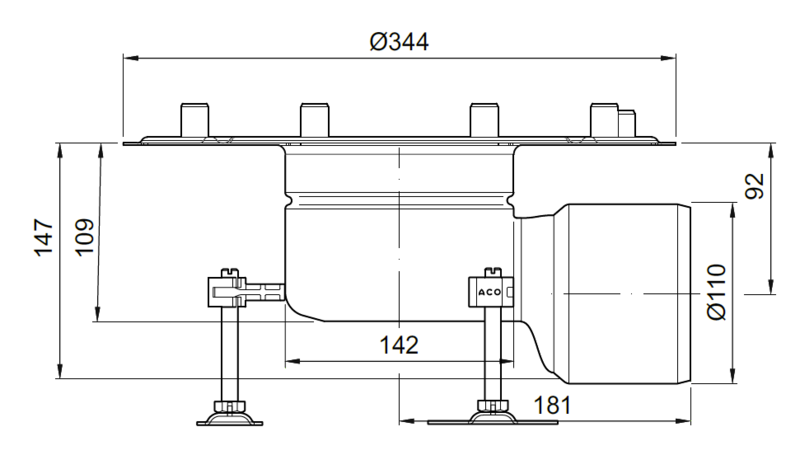

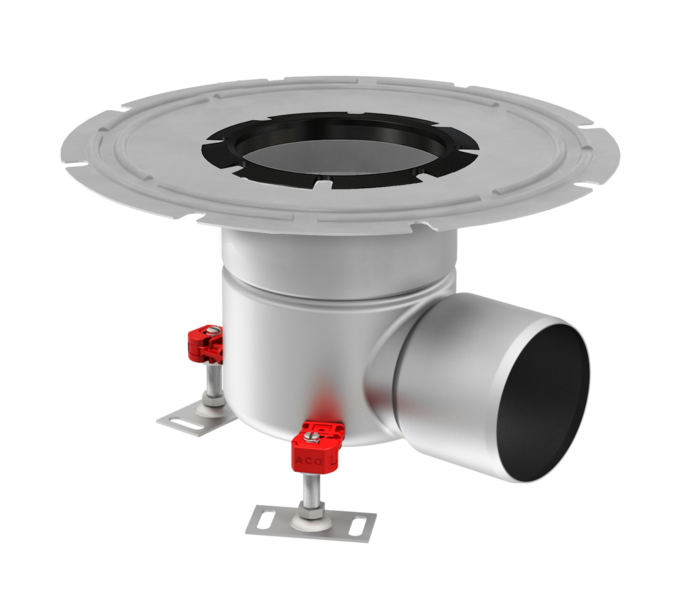

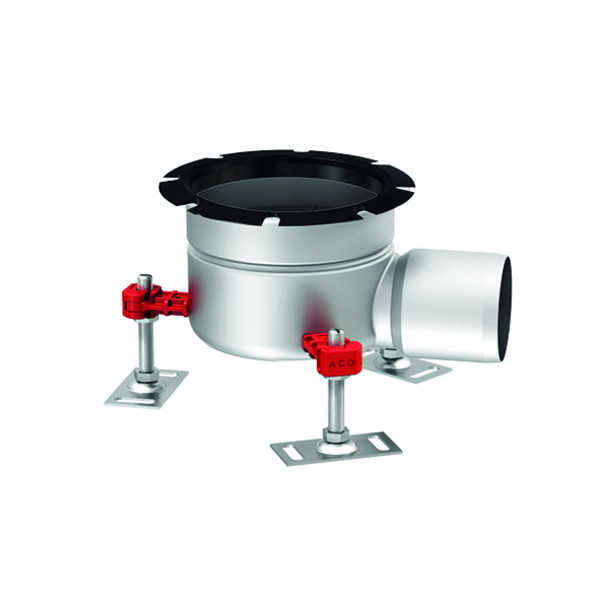

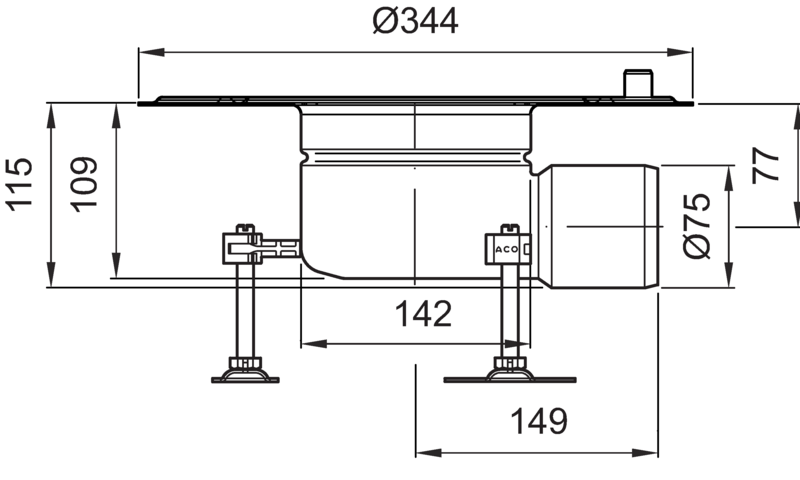

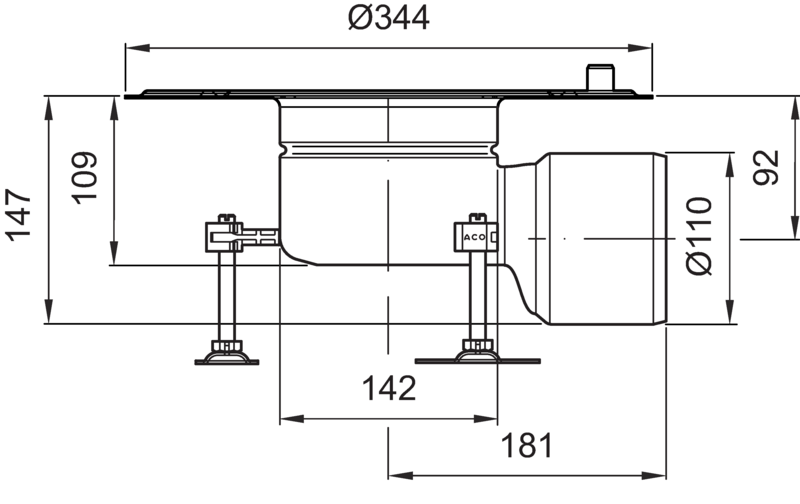

Нижня частина двокорпусного трапа 142 з сифоном і горизонтальним випуском, сталь AISI 304
ЗображенняКреслення
(завантажити)
Тип фланцяДіаметр
випуску
(DN/OD), мм
Артикул

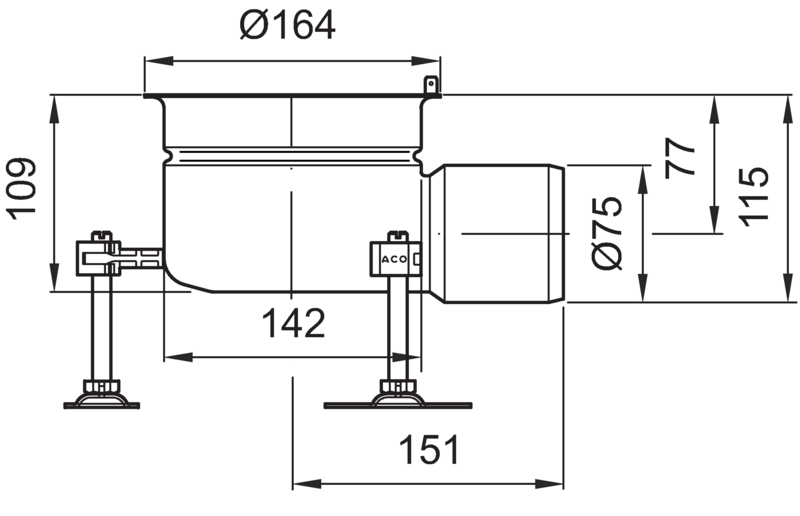

Стандартний70/75414721

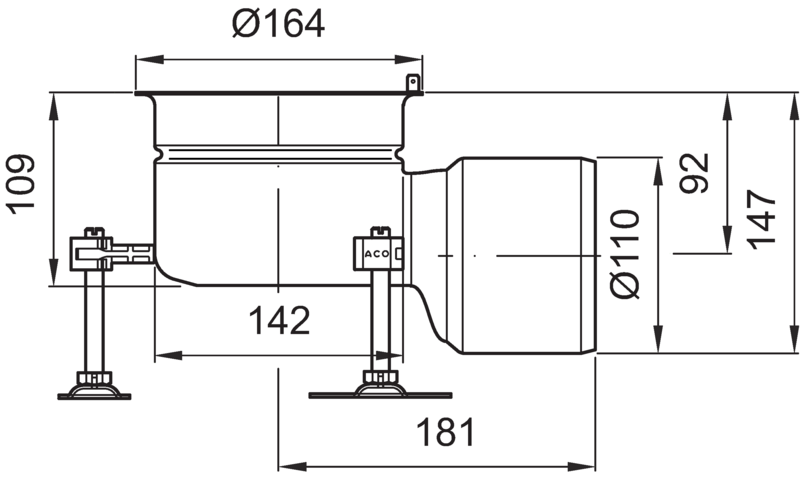

100/110414727
Широкий –
для рідкої
гідроізоляції
70/75414723
100/110414729

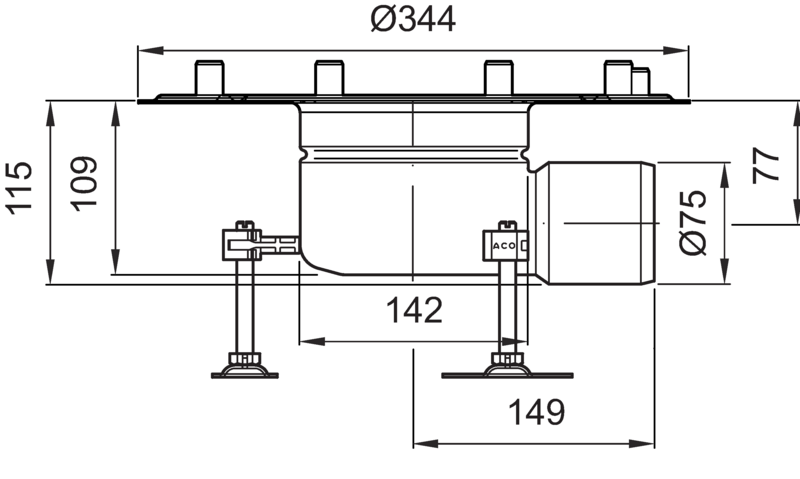

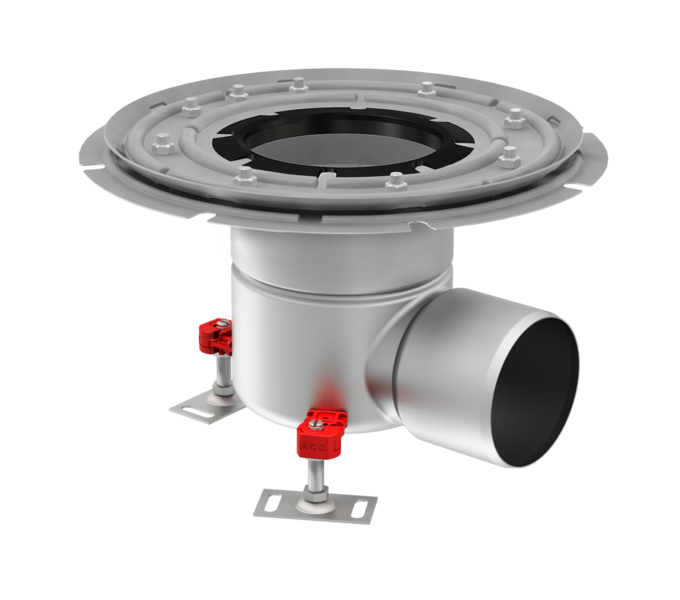

Прижимний –
для рулонної
гідроізоляції
70/75414725
100/110414731

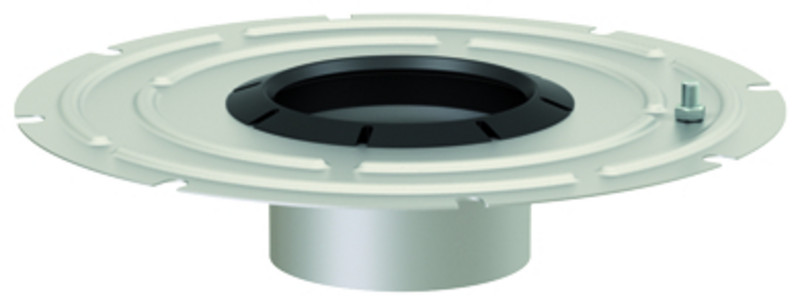

Вставки для двокорпусних трапів 142, сталь AISI 304
ЗображенняКреслення
(завантажити)
Тип вставкиАртикул

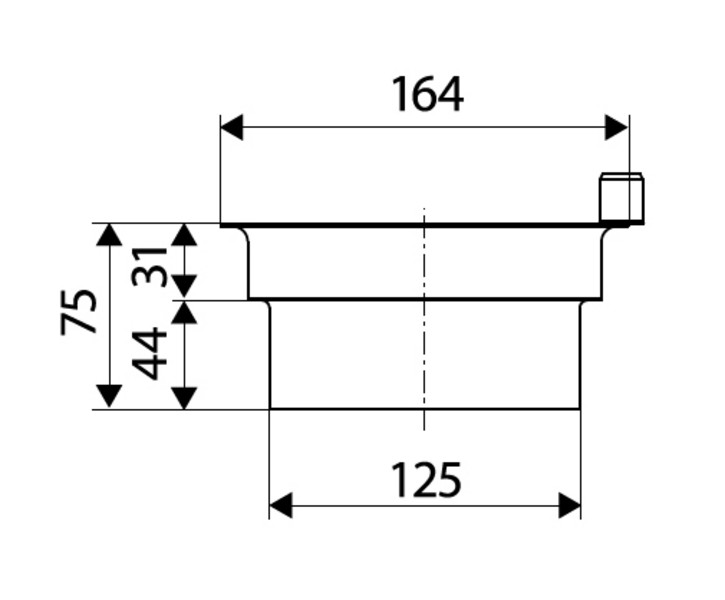

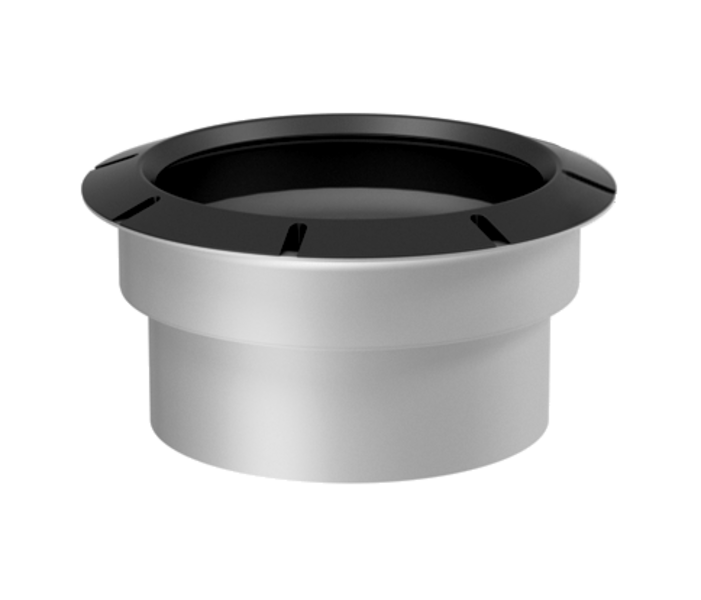

_Стандартна414736

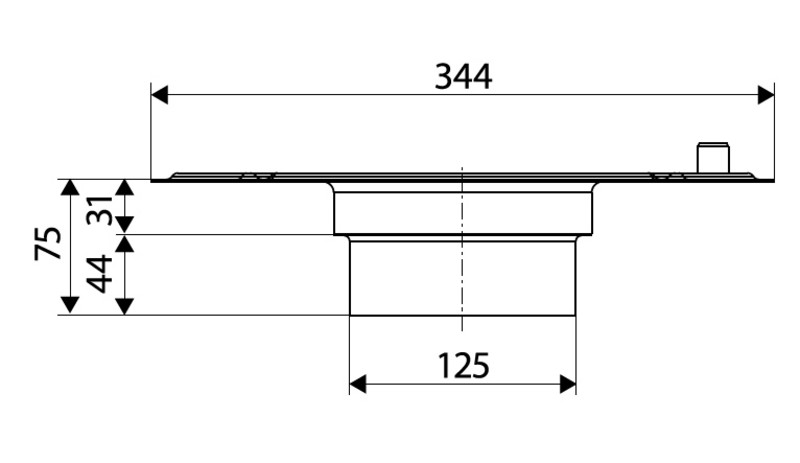

З фланцем для рідкої
гідроізоляції
414737

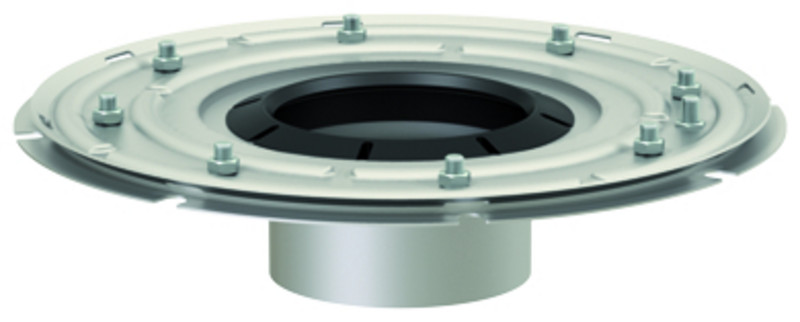

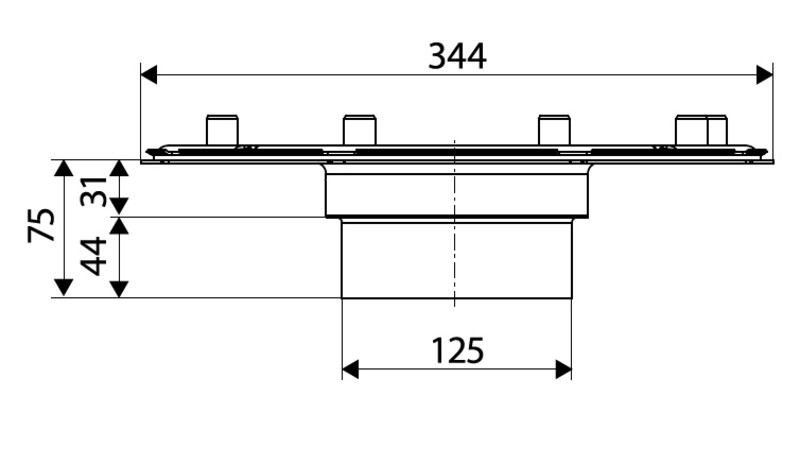

З прижимним фланцем
для рулонної гідроізоляції
414738

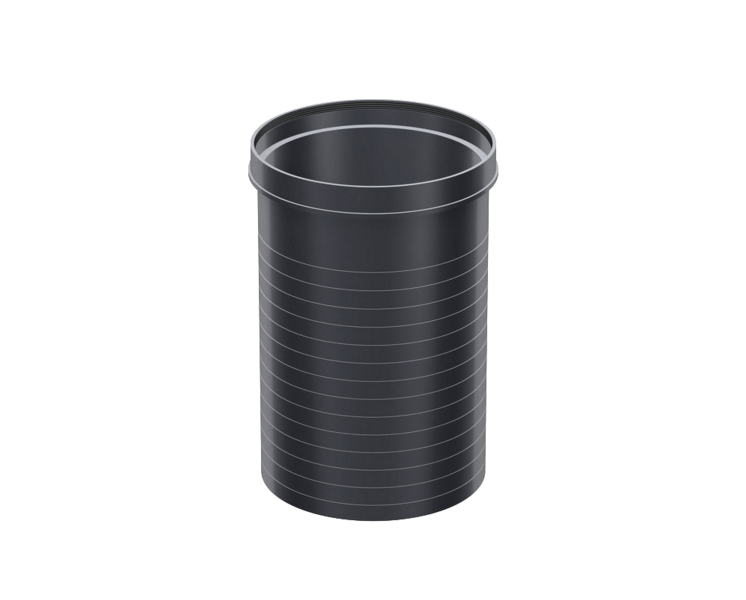

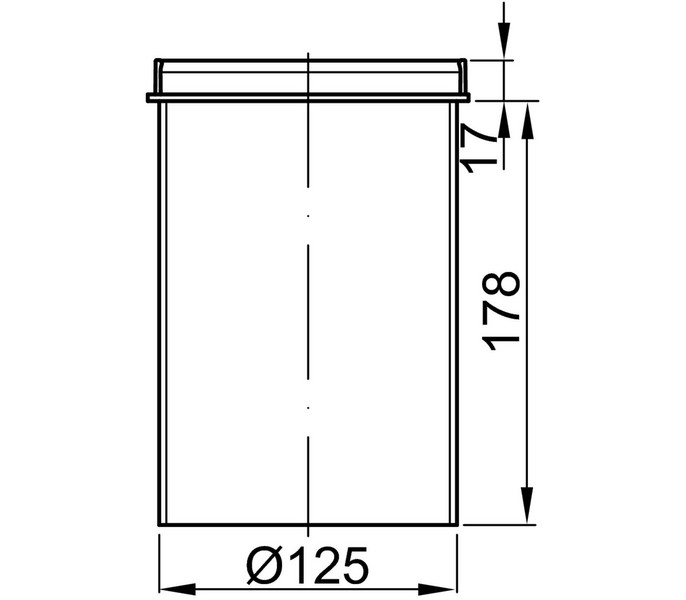

Стандартна
пластикова
2040.00.00

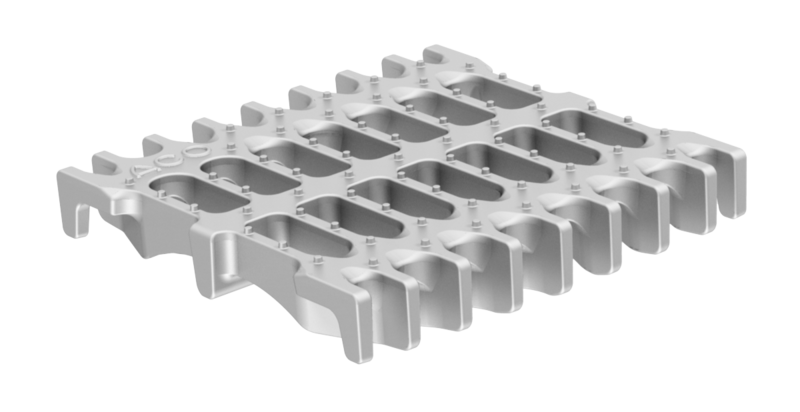

Решітки для гігієнічних трапів 142, сталь AISI 304
ЗображенняКреслення
(завантажити)
НазваКлас
навантаження
ПоверхняАртикул

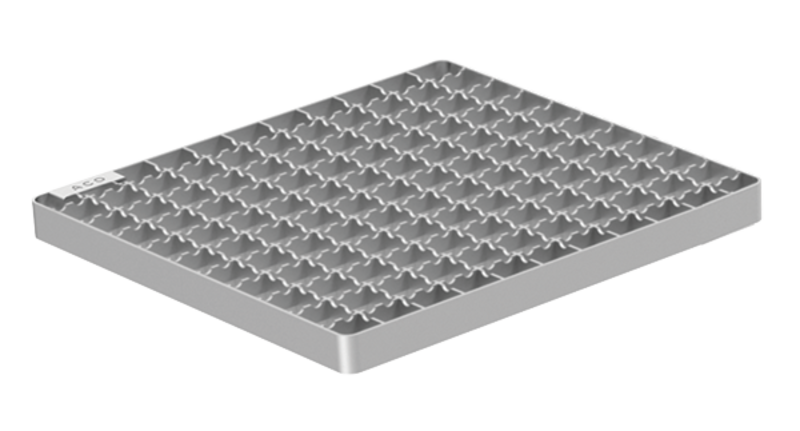

СітчастаL 15Антиковзка408090

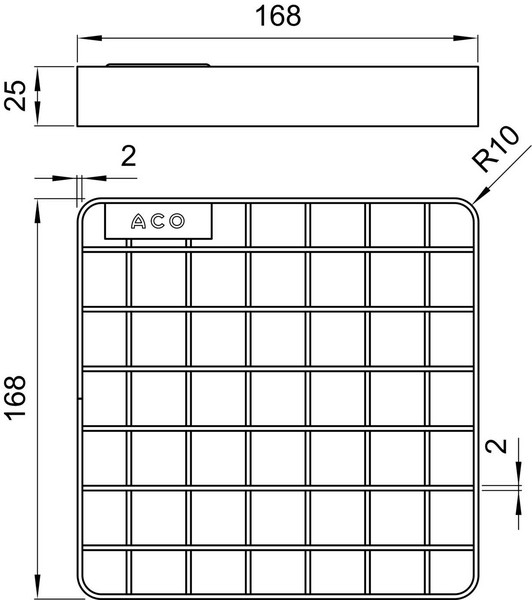

Гладка408091

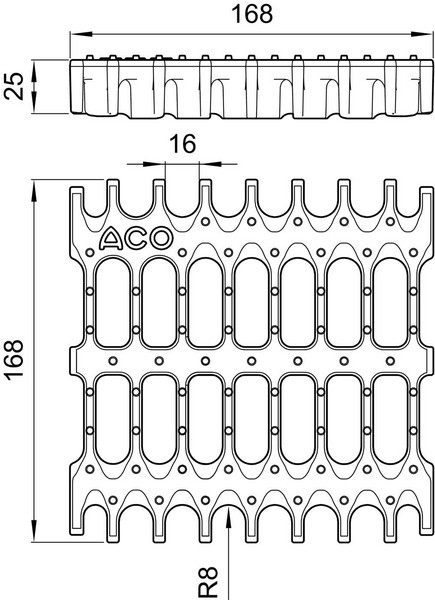

_Лита гігієнічнаМ 125Антиковзка416942

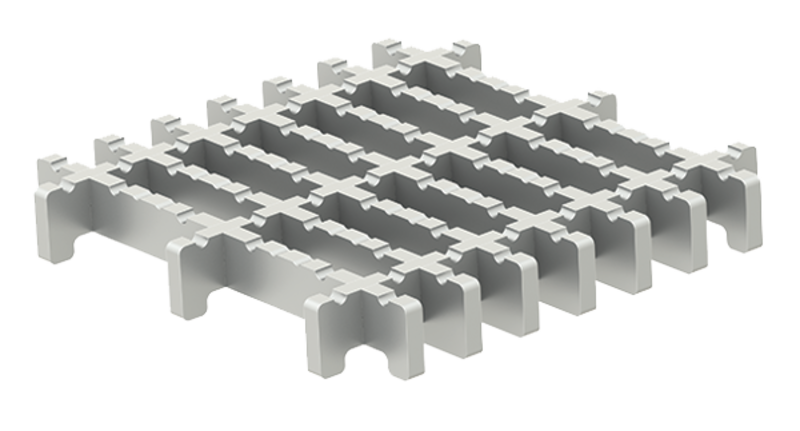

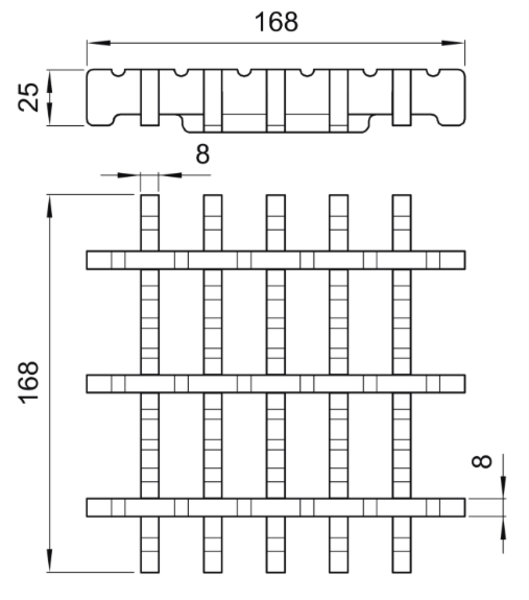

БезкаркаснаМ 125Антиковзка446264

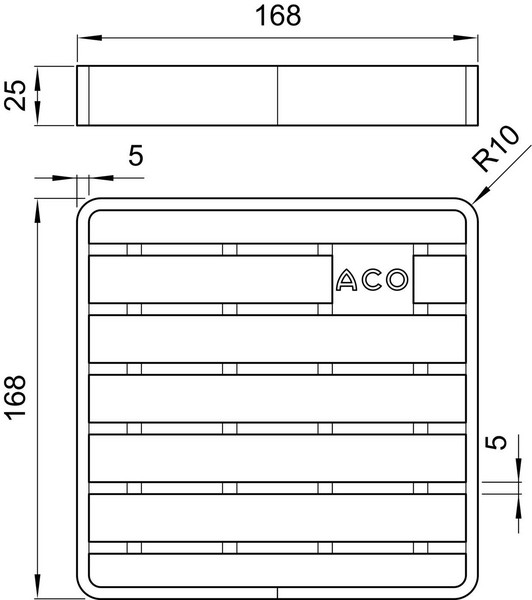

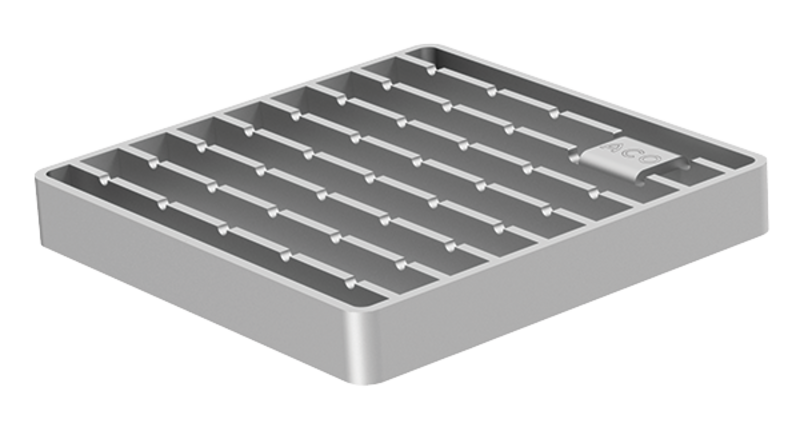

СтрижневаR 50Антиковзка416912
М 125Антиковзка408093
_Гладка408020
N 250Гладка408043

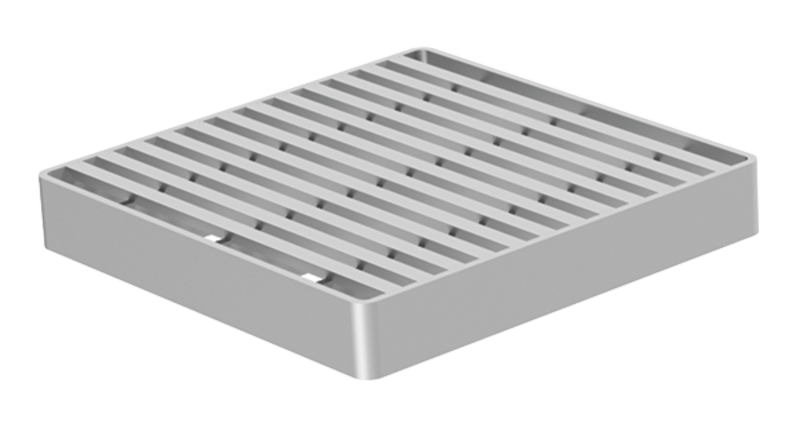

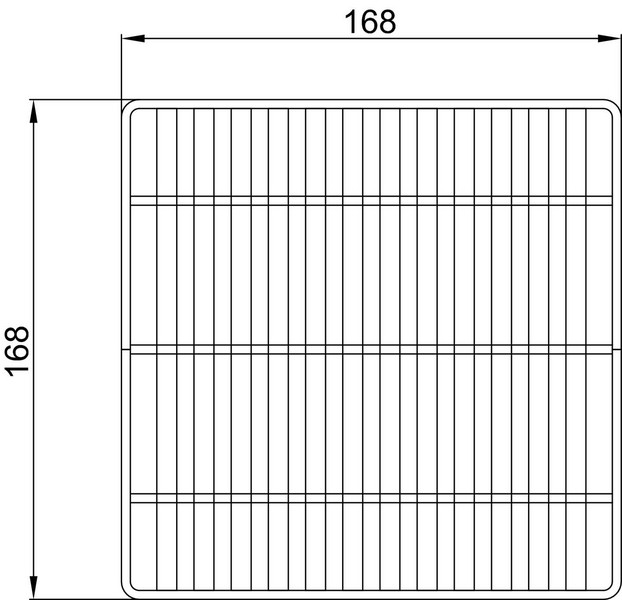

HeelsafeL 15Гладка408022

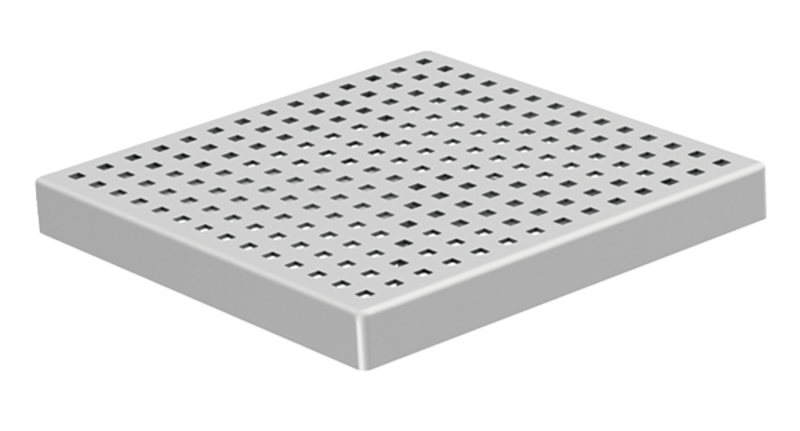

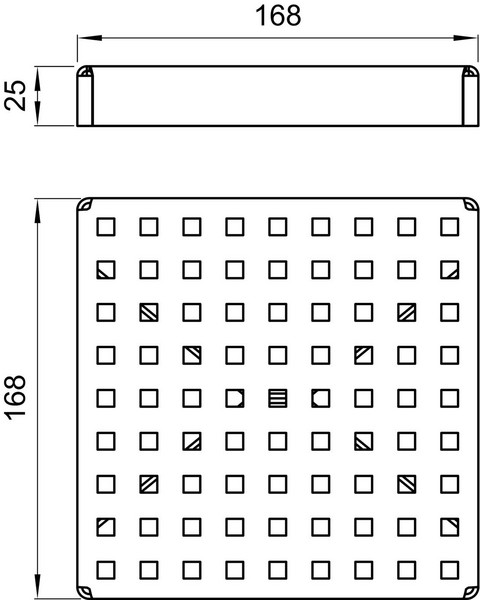

QuadratoL 15Гладка408092

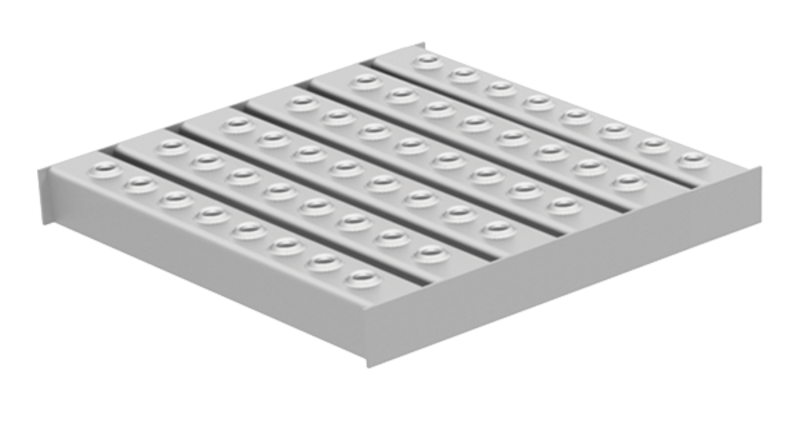

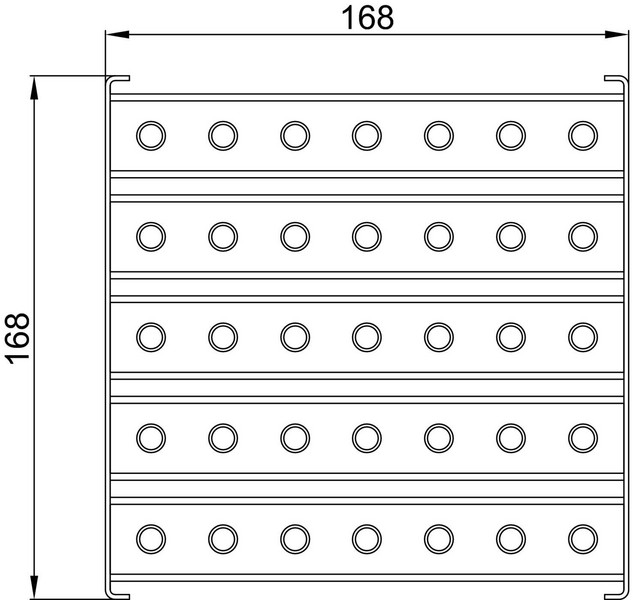

Multi-Slot 5L 15Антиковзка408094

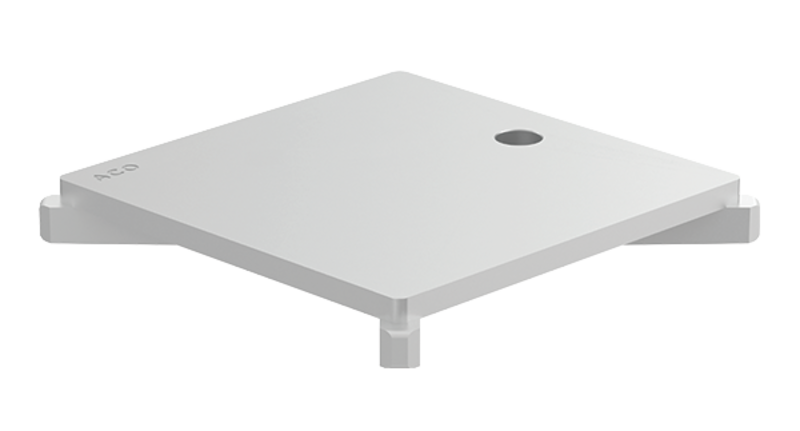

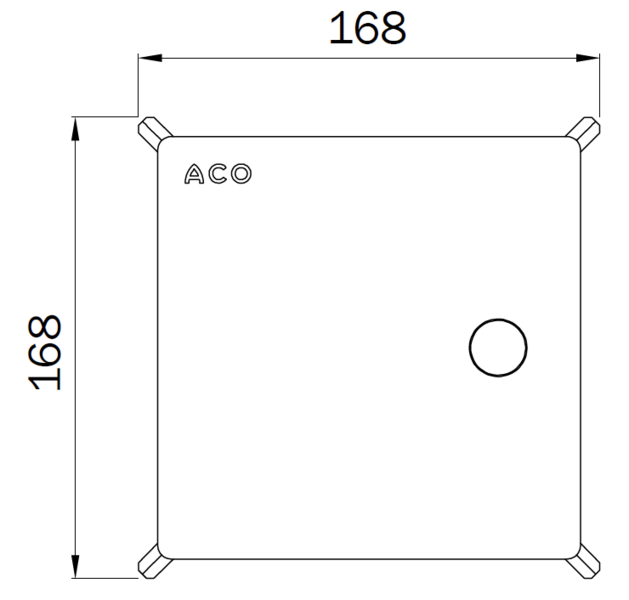

_SlotR 50Гладка445780
_M125Гладка445782

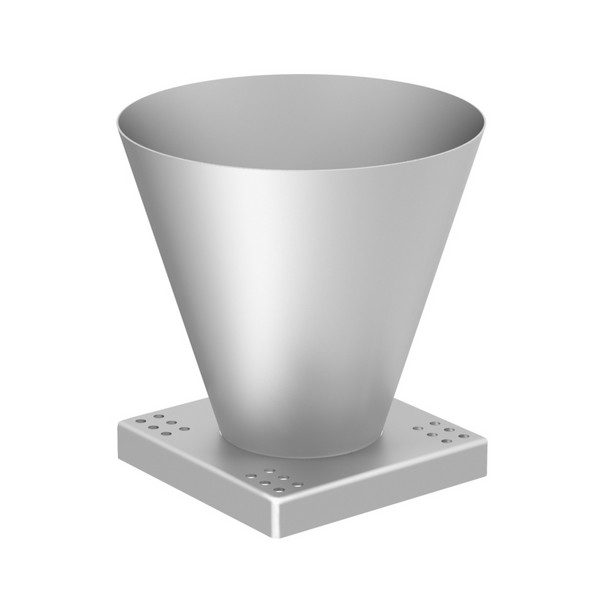

_Лійка--415918

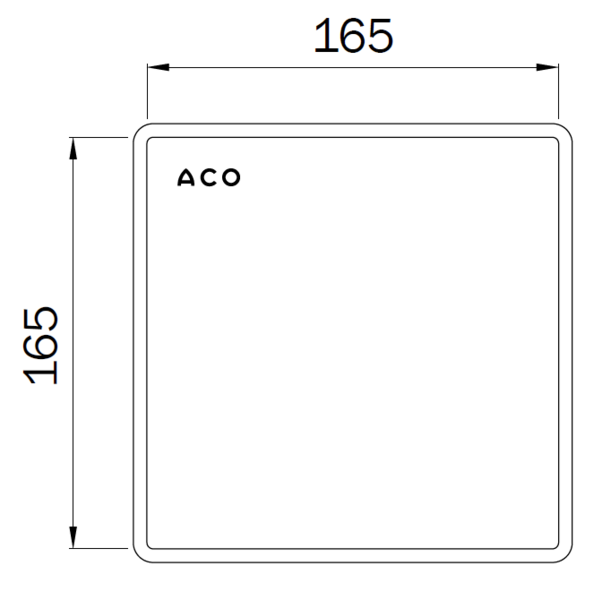

_Глуха кришкаR 50Гладка445398
_M125Гладка445605
Аксесуари до гігієнічних трапів серії 142
ЗображенняКреслення
(завантажити)
ОписЗастосуванняМатеріалАртикул

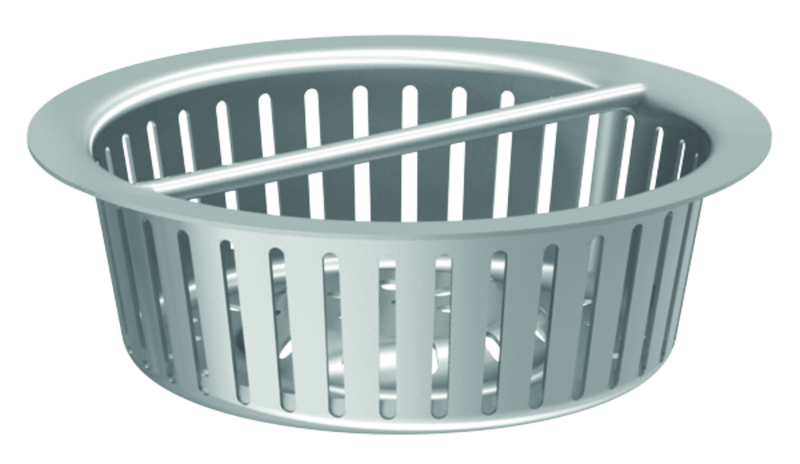

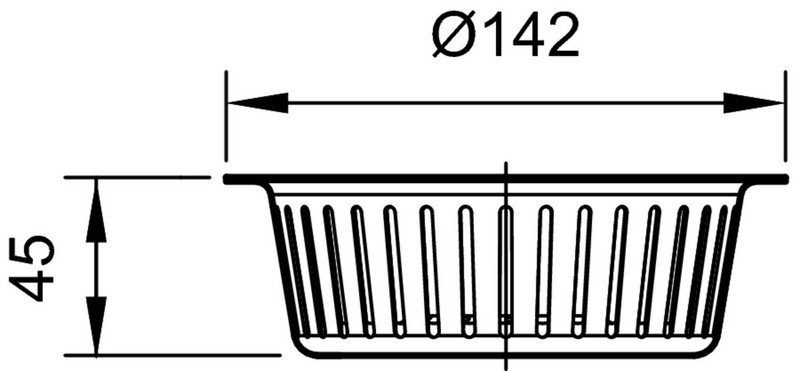

Відстійник
об’єм 0,4 л
  • До двокорпусних трапів 142
  • Вертикальний чи
    горизонтальний
AISI 304416900

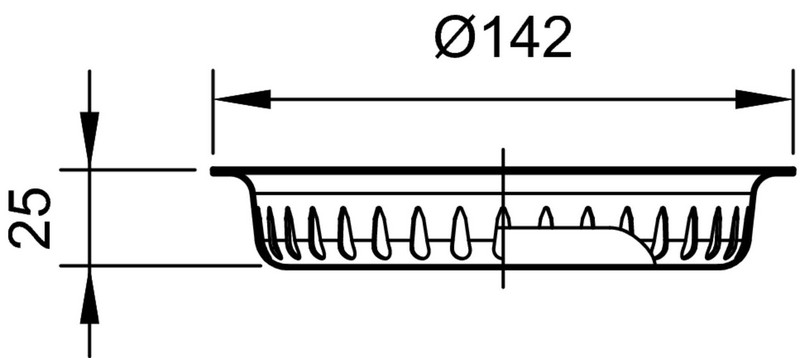

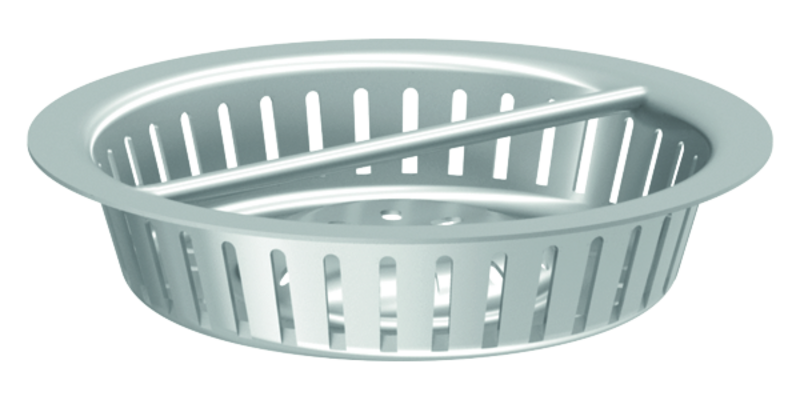

Відстійник
об’єм 0,3 л
  • До двокорпусних трапів 142
  • Вертикальний чи
    горизонтальний
AISI 304416902

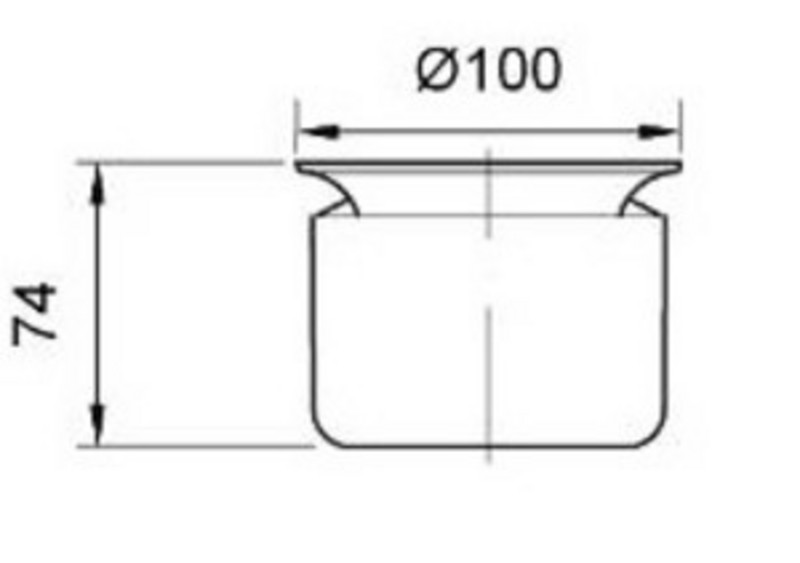

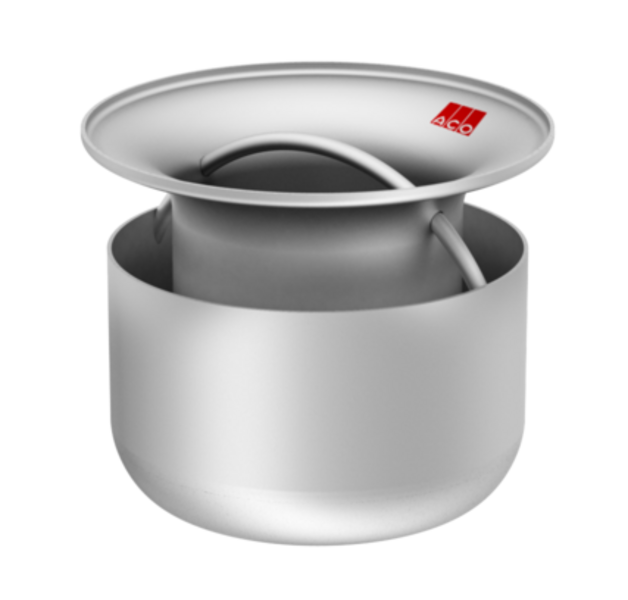

Гігієнічний сифон
  • До трапів 142
AISI 304414741

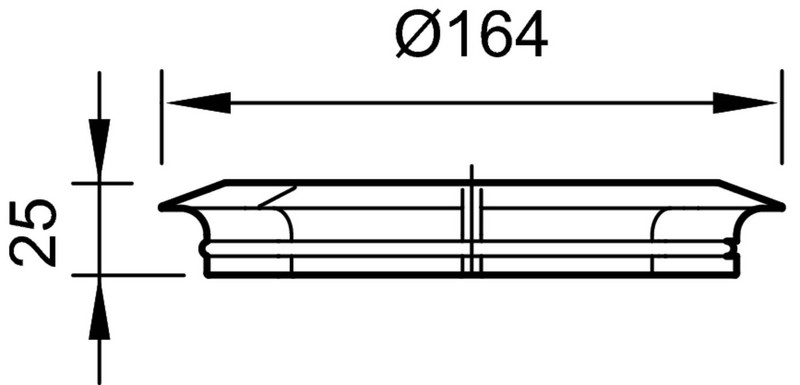

Набір кілець
до трапа
  • До двокорпусних трапів 142
SBR414742

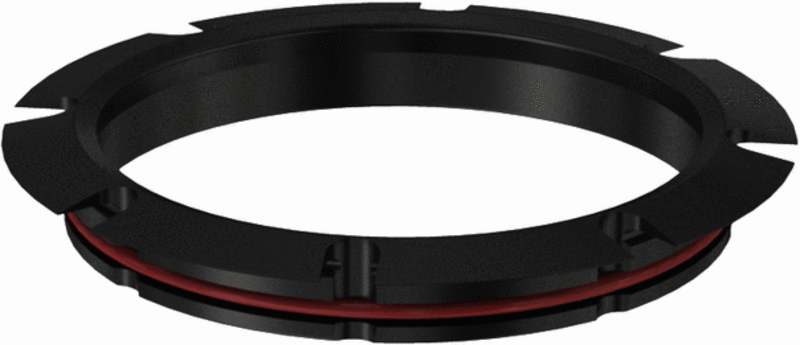

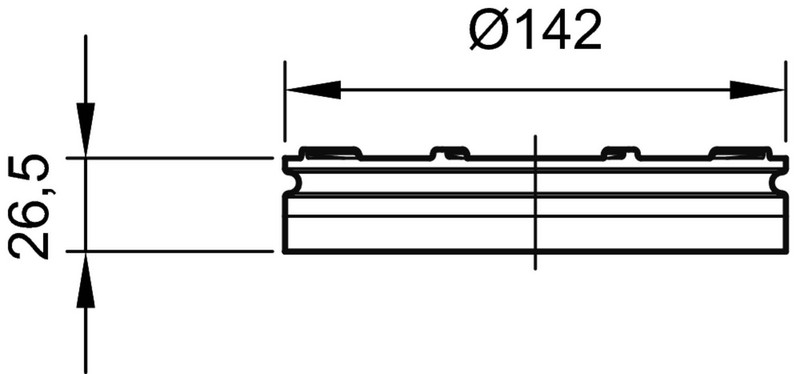

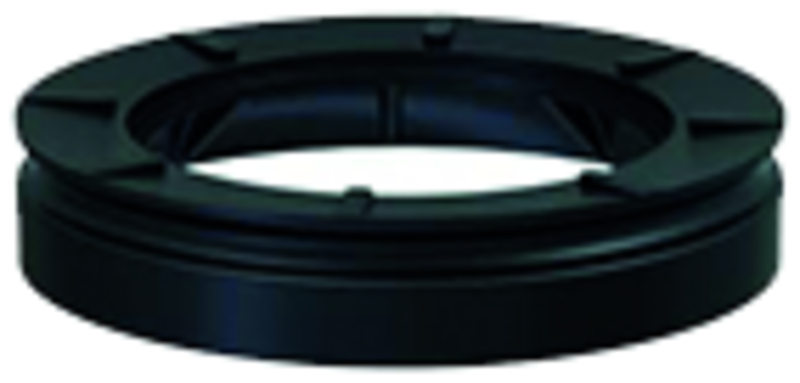

Кільце
для підтримки
сифона
  • Для однокорпусних
    та двокорпусних трапів 142
NBR414743

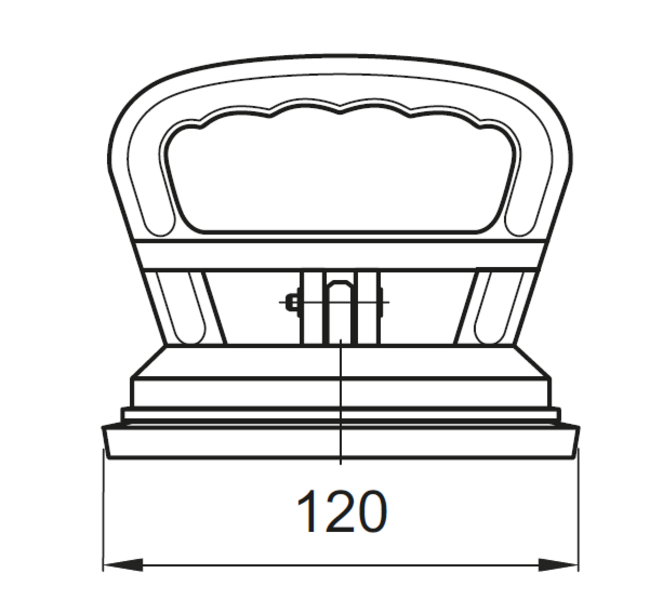

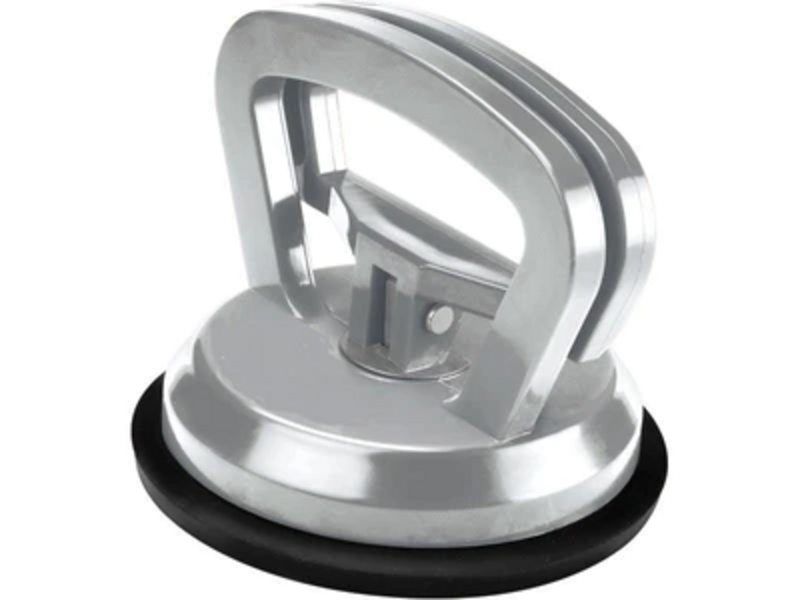

_Вакуумна ручка
  • Для глухої кришки до трапа
Aлюміній445622

Каталог АСО Канали та трапи із нержавіючої сталіpdf
ACO Трапи серії 142pdf
ACO Трапи серії 142онлайн
каталог

BIM - пакет даних для Autodesk Revitперейти

Пропускна здатність та будівельні розміри трапівpdf

Висновок державної санітарно-епідеміологічної експертизи вироби із нерж. сталіpdf
Сертифікат відповідностіpdf

Монтаж однокорпусні трапи ACO з нержавіючої сталіpdf
Монтаж двокорпусні трапи ACO з нержавіючої сталіpdf
