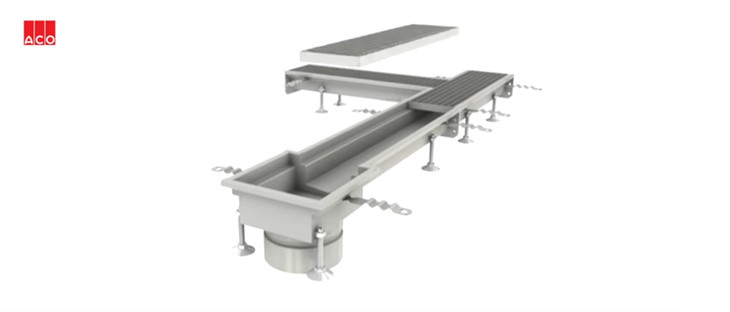

Модульна система

Модульна система складається з 2-х типів каналів: щілинних і лоткових. Це ідеальне рішення для відводу води з будь-якого об'єкта, оскільки вона може бути виконана в будь-якій формі і розрахована на будь-яку кількість води і різні класи навантаження. При цьому всі елементи з'єднуються між собою як конструктор.

Щілинні канали дозволяють практично непомітно відокремити суху зону приміщення від мокрої. Ширина отвору каналу 20 мм, а решітка розташовується тільки в місцях випусків. Інше рішення - лоткові канали. В системі пропонується на вибір 2 ширини каналів - 125 мм і 200 мм. Вони призначені для збору великих об'ємів стічних вод. Решітки розташовуються по всій довжині каналів.

На вибір пропонується 9 видів решіток, в тому числі антиковзкі і розраховані на великі класи навантажень - для проїзду транспорту.

Всі канали протестовані, виготовлені і сертифіковані згідно з нормою EN 1433 - «Системи водовідведення з пішохідних зон і місць руху транспорту», а також нормі EN1253 - «Системи водовідведення всередині будівель».

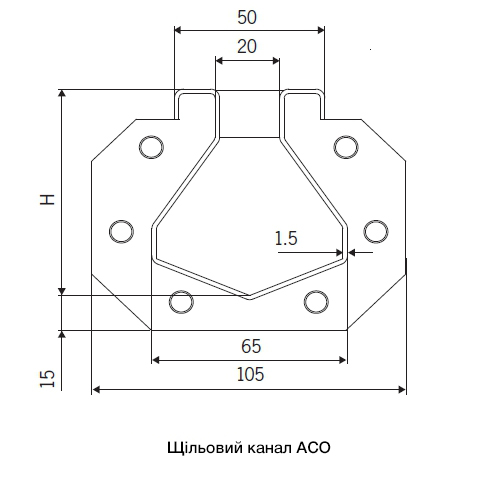

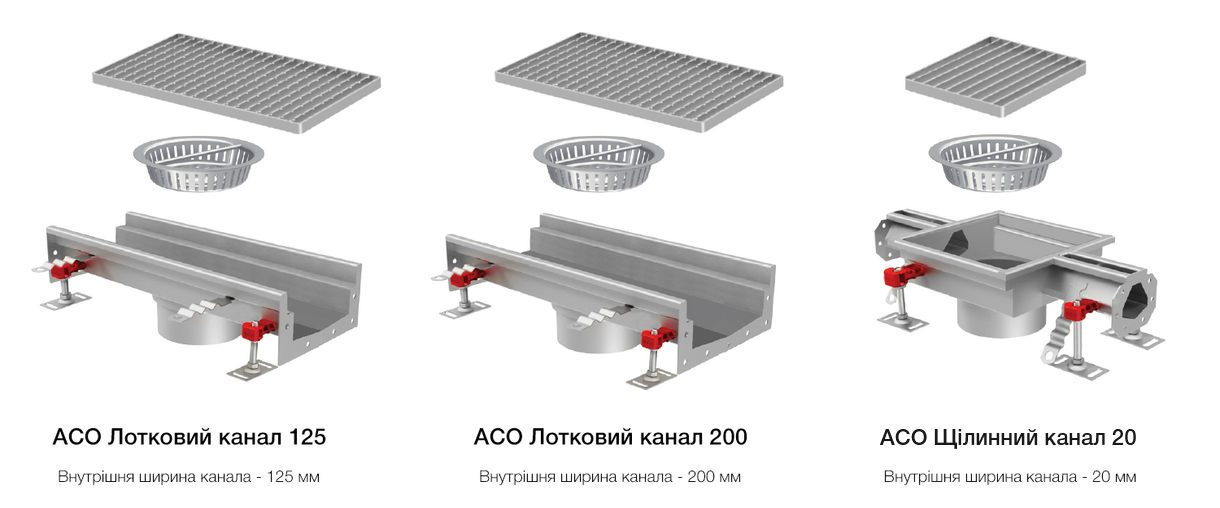

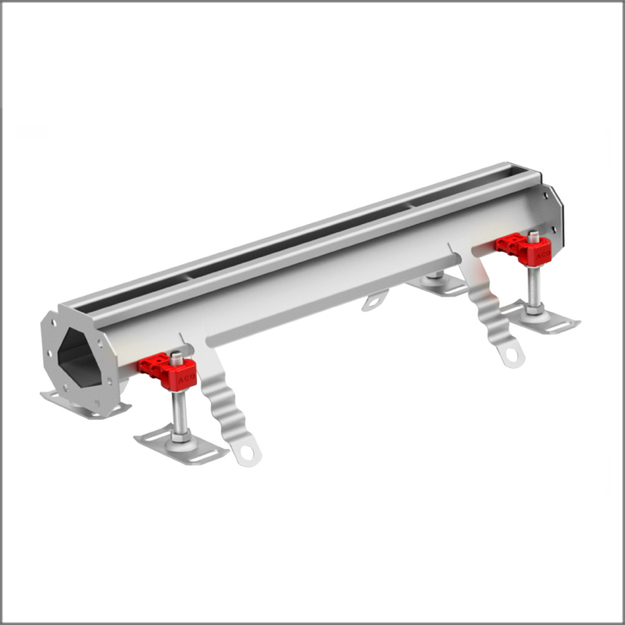

АСО Щілинний канал 20
  • Матеріал – нержавіюча сталь AISI 304 та AISI 316
  • Ширина отвору каналу 20 мм
  • Пропускна здатність від 1,4 л/с до 1,9 л/с
  • Висота каналу H=70/120 мм
  • Підключення: DN100 безпосередньо до каналізаційної труби; до трапу EG150; до трапу ACO 142, до трапу ACO 157
  • Клас навантаження решіток від L15 до N250 відповідає EN 1433
Детальніше

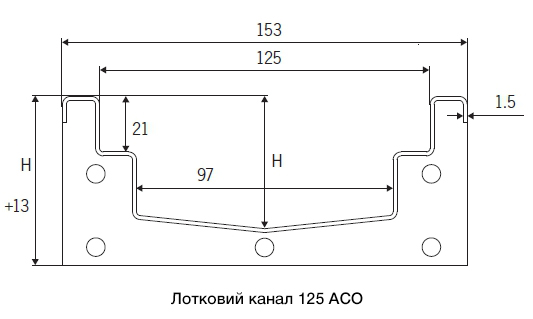

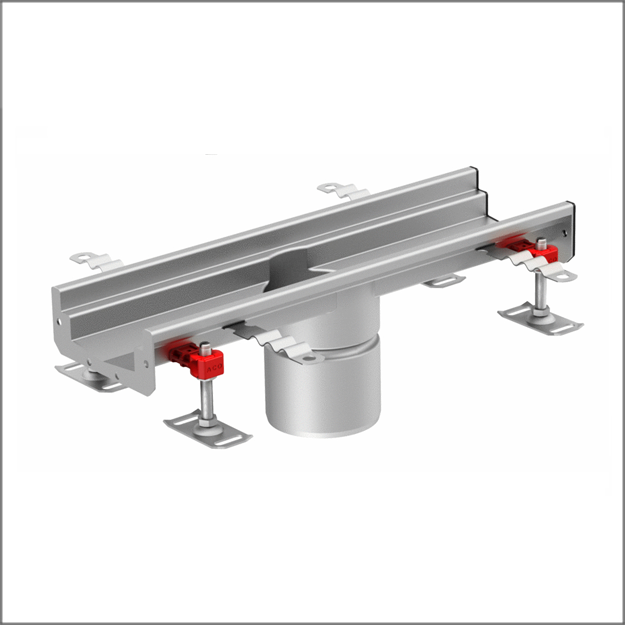

АСО Лотковий канал 125
  • Матеріал – нержавіюча сталь AISI 304 та AISI 316
  • Ширина каналу 125 мм (габаритна 153 мм)
  • Пропускна здатність від 1,4 л/с до 4,3 л/с
  • Висота каналу H=50/125 мм
  • Підключення: DN100 безпосередньо до каналізаційної труби; до трапу EG150; до трапу ACO 142, до трапу ACO 157
  • Клас навантаження решіток від L15 до N250 відповідає EN 1433
Детальніше

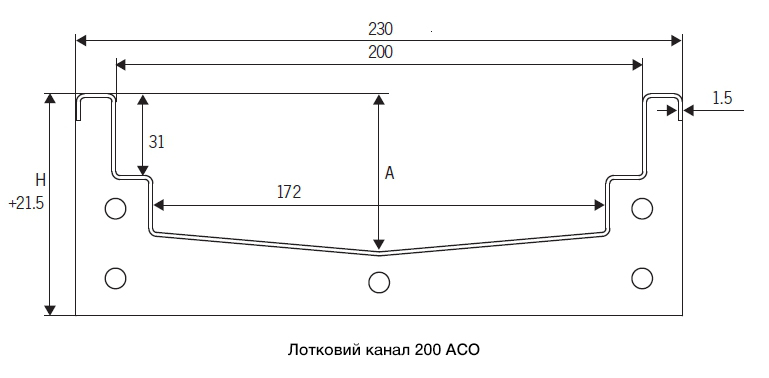

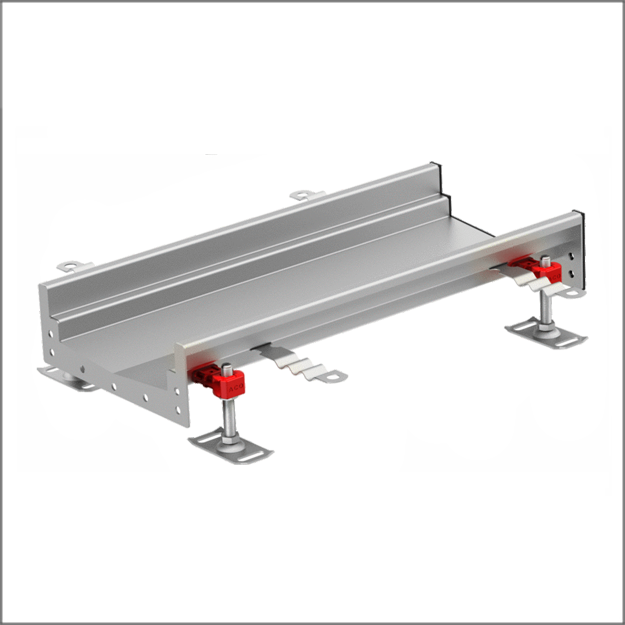

АСО Лотковий канал 200
  • Матеріал – нержавіюча сталь AISI 304 та AISI 316
  • Ширина каналу 200 мм (габаритна 230 мм)
  • Пропускна здатність від 3,0 л/с до 6,3 л/с
  • Висота каналу H=60/140 мм
  • Підключення: DN100 безпосередньо до каналізаційної труби; до трапу EG150; до трапу ACO 157, до трапу ACO 218
  • Клас навантаження решіток від L15 до N250 відповідає EN 1433
Детальніше

Переваги Модульних систем ACO:

  • повна сертифікація згідно EN1433 (маркування СЕ);
  • канали повністю виготовлені з нержавіючої сталі і пройшли якісну обробку для надійності, довговічності і високого рівня гігієни;
  • V-образна форма дна покращує пропускну здатність, підвищує швидкість потоку і самоочистку каналу;
  • ухил дна каналу забезпечує велику пропускну здатність;

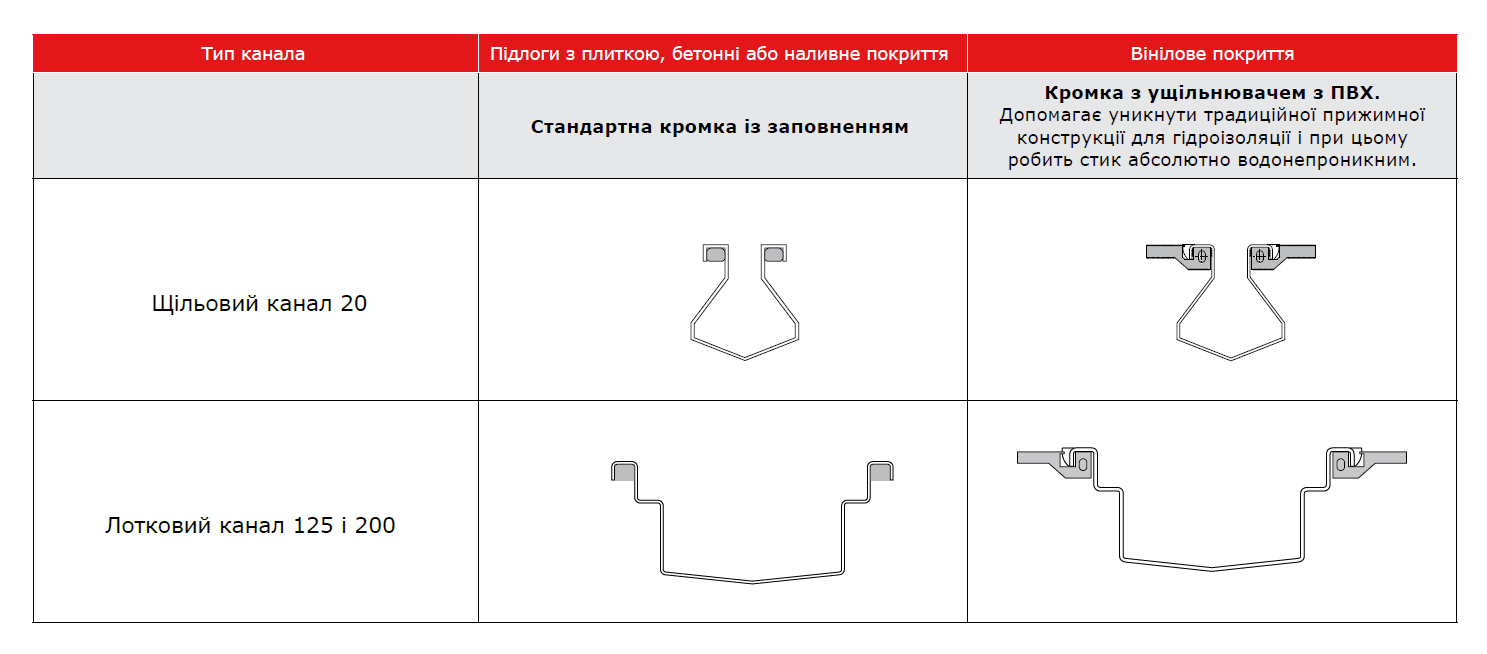

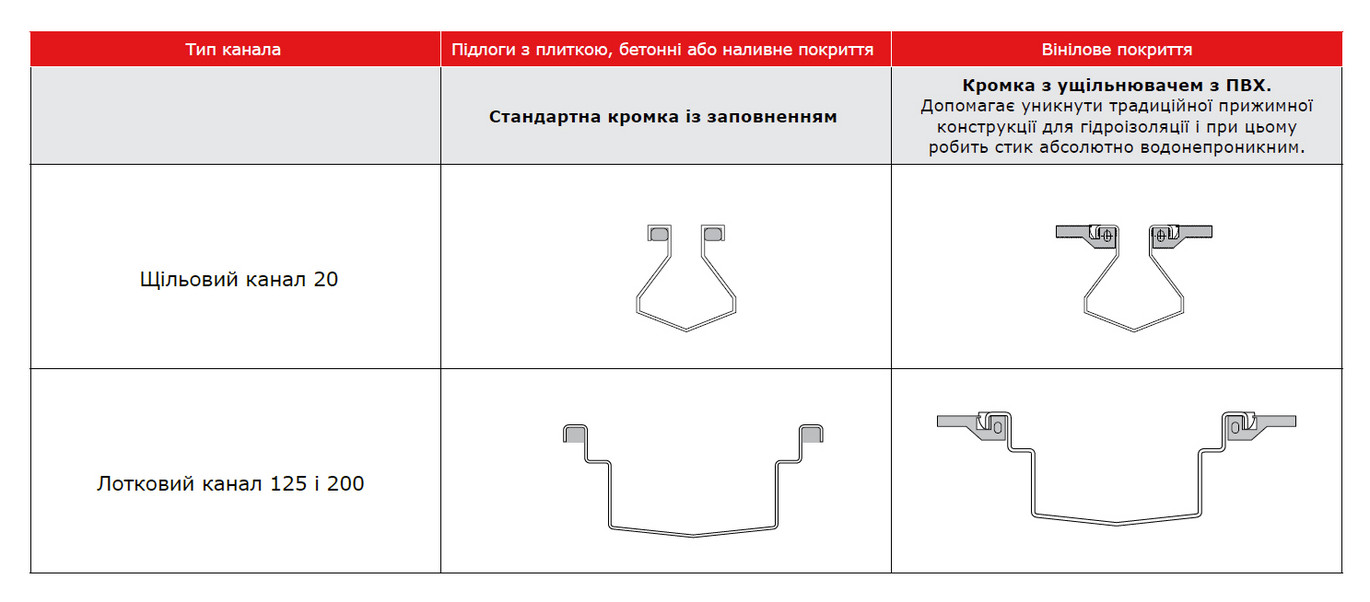

  • заповнена кромка каналу в стандарті підвищує рівень гігієни і стійкість до навантажень;
  • канали підходять під всі існуючі види навантажень в приміщеннях;
  • модульна концепція дозволяє легко специфікувати необхідну систему водовідведення
    зі стандартних
    виробів;
  • канали поєднуються з усім видами підлогових покриттів;
  • різні розміри внутрішньої ширини і глибини каналу дозволяють підібрати найбільш
    підходящу пропускну здатність;
  • широкий вибір решіток дозволяє підібрати найбільш підходящу
    під наявний тип покриття і
    необхідний клас навантаження;
  • спеціальні ніжки і монтажні заставні для швидкого і якісного монтажу;
  • широкий вибір нижніх частин з різною пропускною здатністю;
  • можливість коригування висоти системи за допомогою вставок;
  • повністю приварений фланець з NBR ущільнювачем служать для кращої гідроізолязіі;
  • простий монтаж завдяки однаковій ширині каналів;
  • набір кілець, які можуть бути ущільнювачами або поглинати воду з рівня гідроізоляції;
  • можливість виготовлення каналу потрібного розміру за допомогою підрізання каналу з наявної номенклатури;
  • просте обслуговування і очищення.
Модульна система інструкція з підбору

Тип каналаВнутрішня ширина
канала, мм
Щілинний20*


* - решітка не встановлюється.


Тип каналаВнутрішня ширина
канала, мм
Лотковий125
200

Випуск для щілинних каналів виконується у вигляді трапа з квадратною решіткою.

Для лоткових каналів випуски, як правило, робляться в корпусі каналу під загальною решіткою.

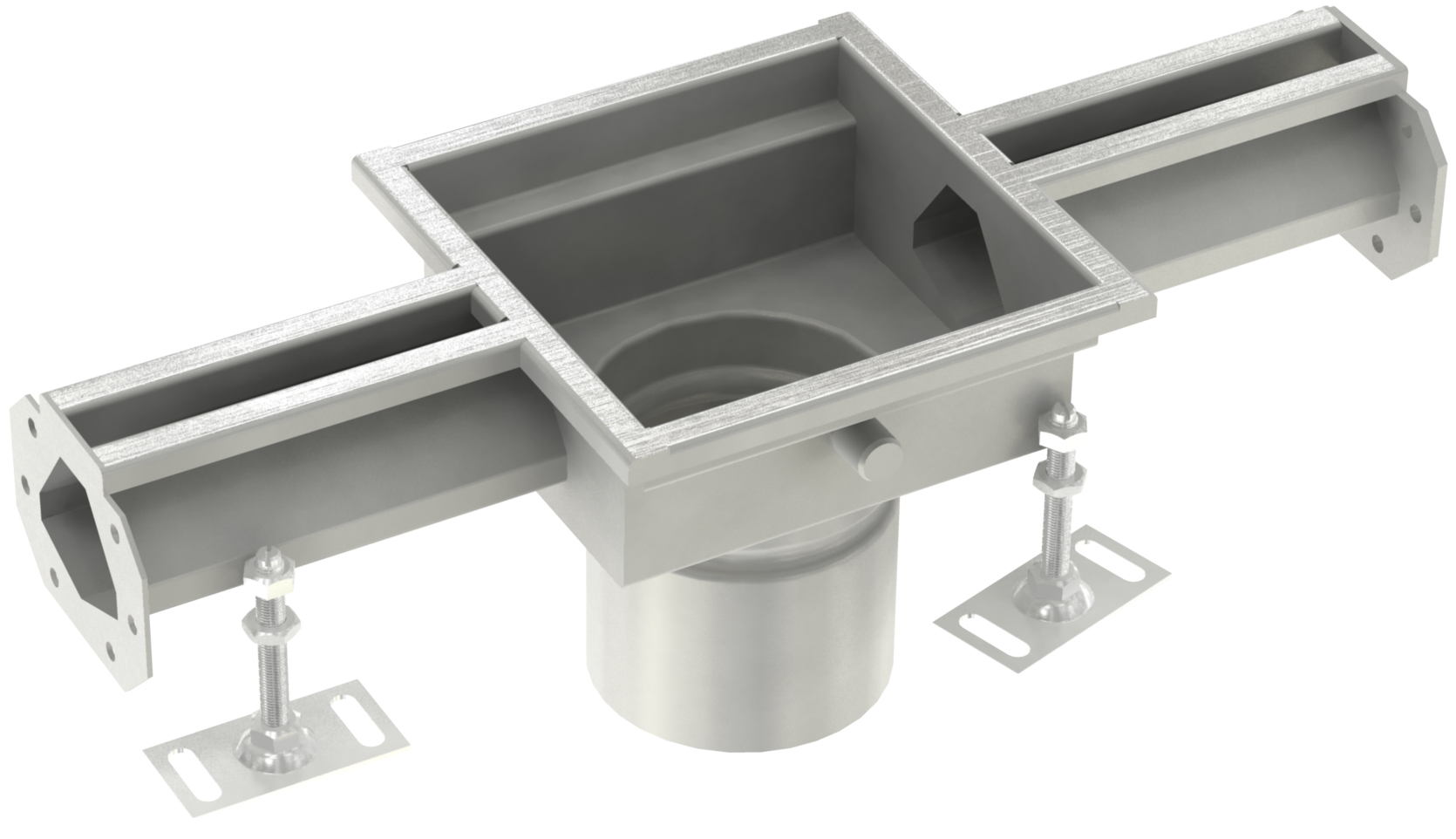

Квадратна верхня частина випуску.

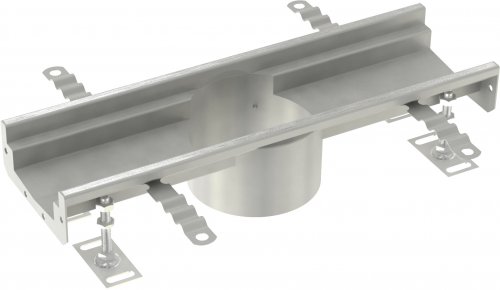

Пряма верхня частина випуску.


Тип каналаДіаметр випуску, ммТип верхньої
частини випуску
Тип нижньої частиниПропускна
здатність, л/с
Щілинний 20110квадратна 200х200 ммтруба 110*1,2
125квадратна 200х200 ммтрап 1421,4 - 1,9
142квадратна 250х250 ммтрап 1573,0 - 4,5
Лотковий 125110пряматруба 110*1,2
125пряматрап 1421,4 - 1,9
142пряматрап 1572,8 - 4,3
Лотковий 200110пряматруба 110*1,2
125пряматрап 1573,0 - 4,5
142квадратна 300х300 ммтрап 2184,6 - 6,3


* - пряме підключення до каналізаційної труби.

2 основні функції нижньої частини:

  • забезпечує зв'язок між каналом і каналізаційною системою;
  • працює як гідрозатвор, що не пропускає запахи, і елемент грубої фільтрації. Утримання великих часток відбувається за допомогою відстійника.

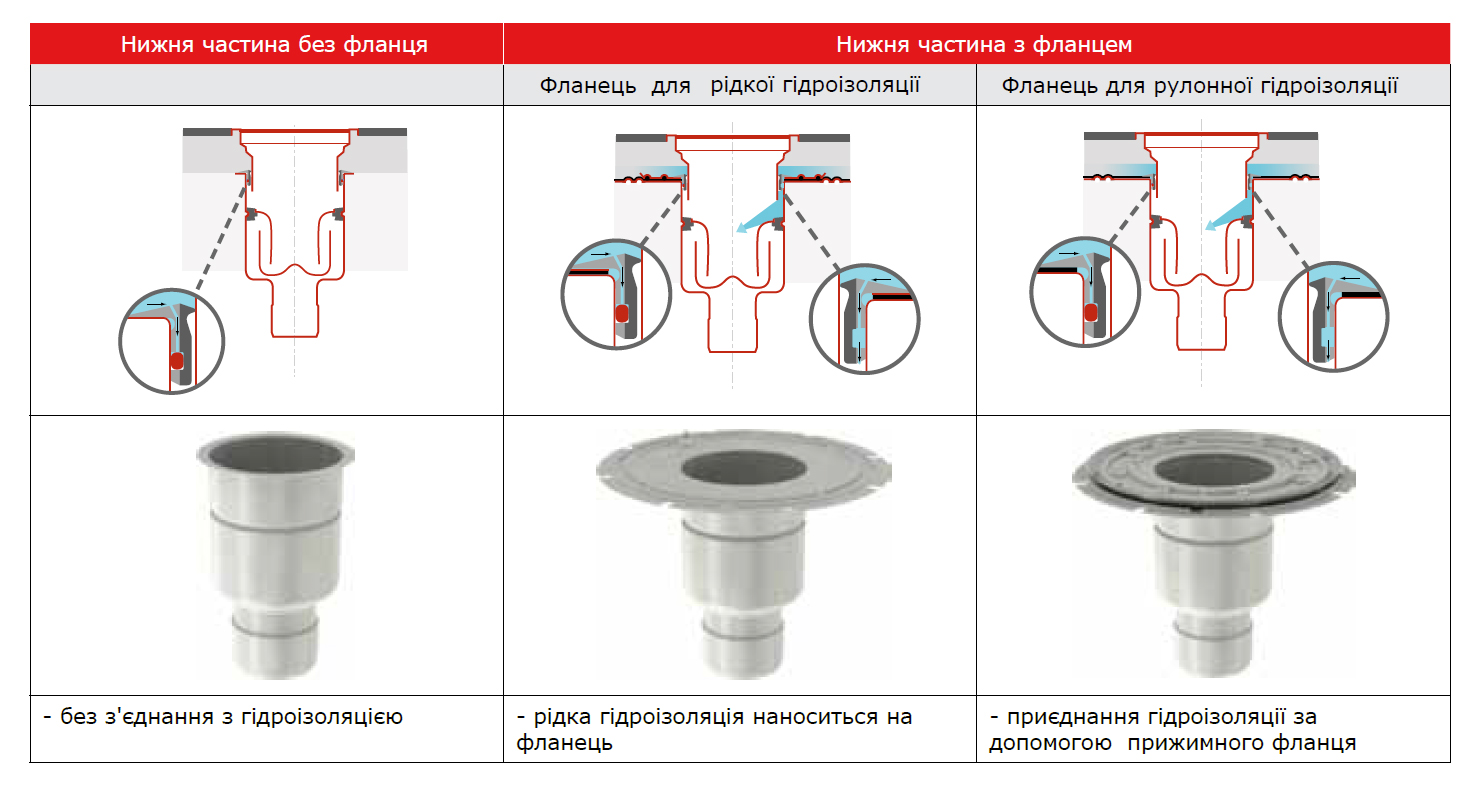

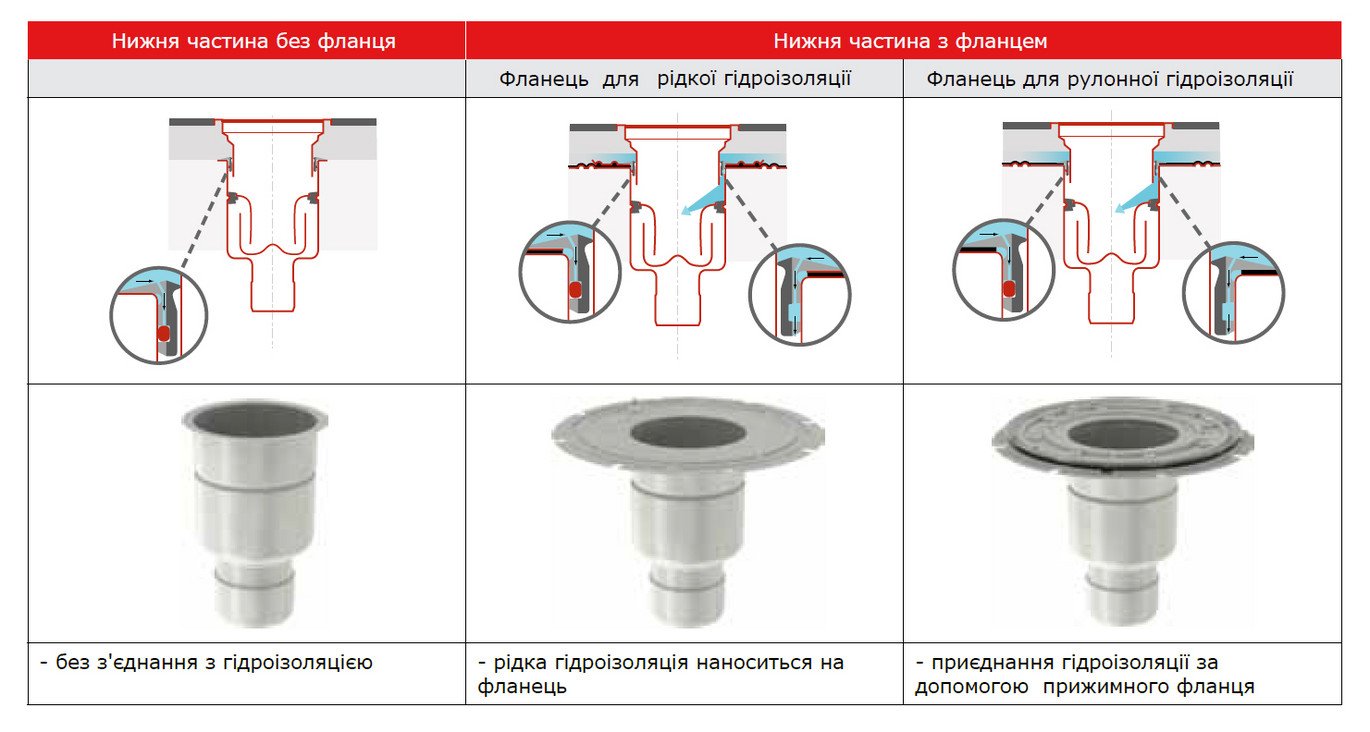

Існують 3 основні варіанти нижній частині каналів:

  • без фланця;
  • з фланцем для нанесення рідкої гідроізоляції;
  • з притискним фланцем для кріплення рулонної гідроізоляції.

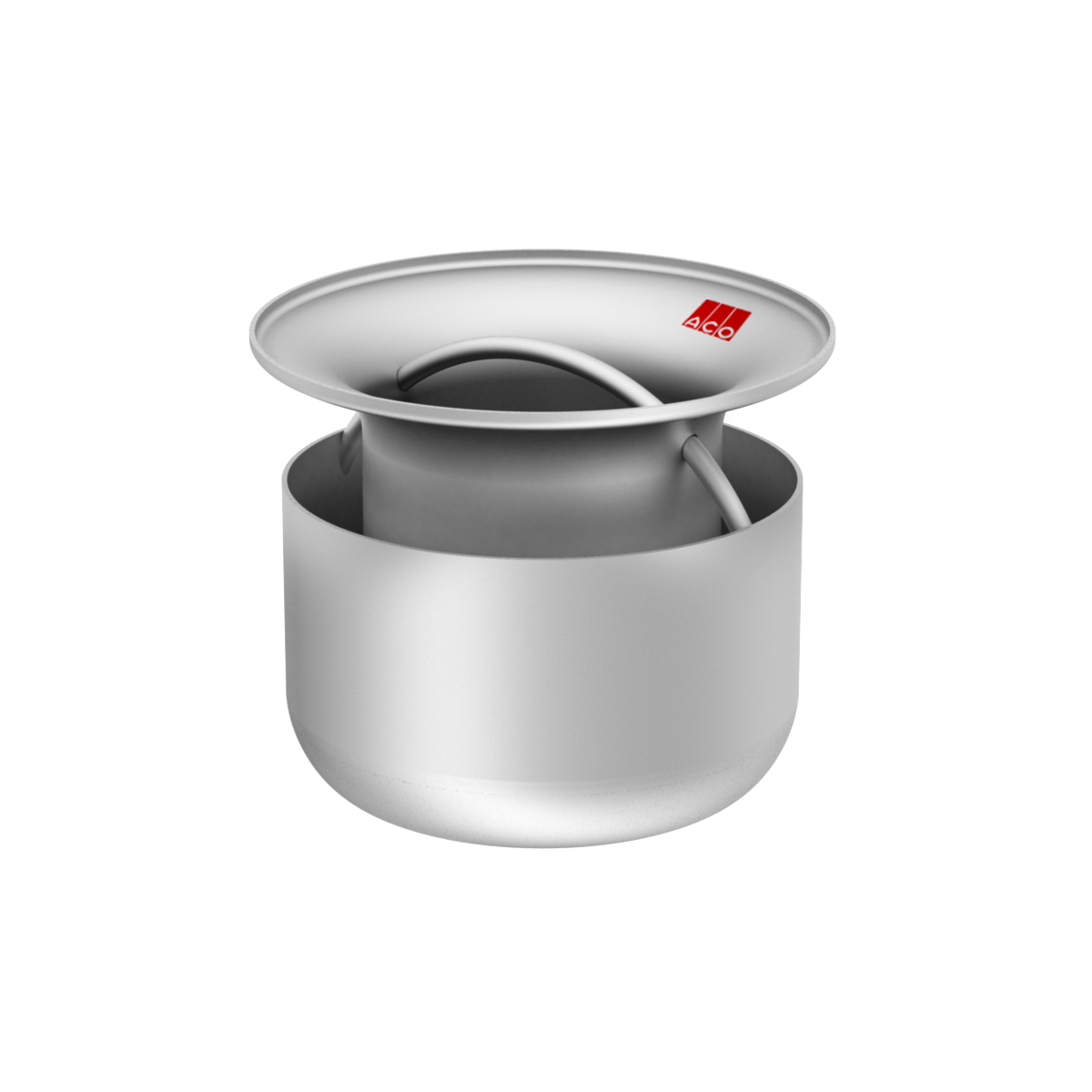

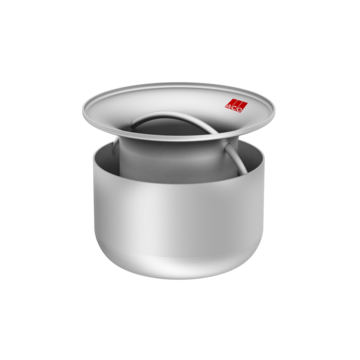

Сифон - не пропускає неприємні запахи із каналізаційної системи.

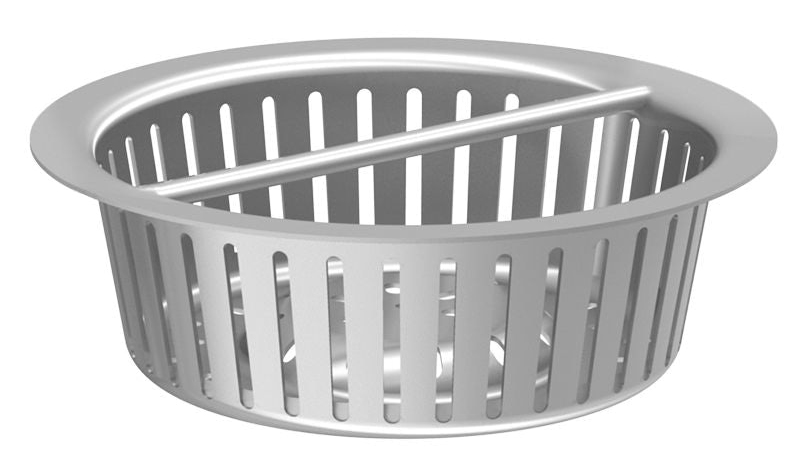

Відстійник - фільтрує сміття великого розміру.

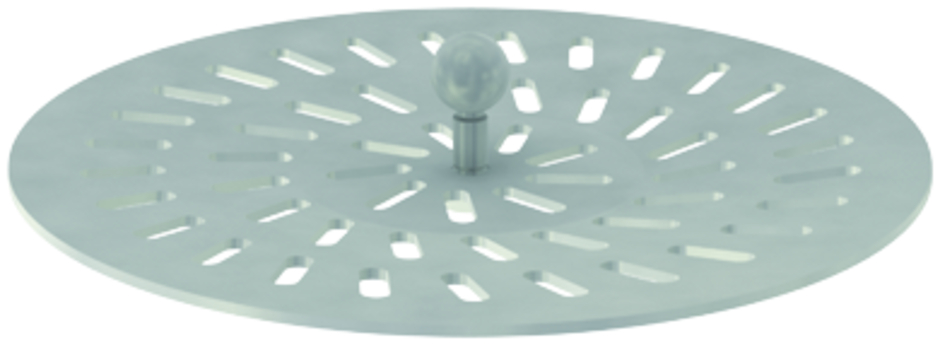

Сито - для фільтрації більш мілкого сміття.

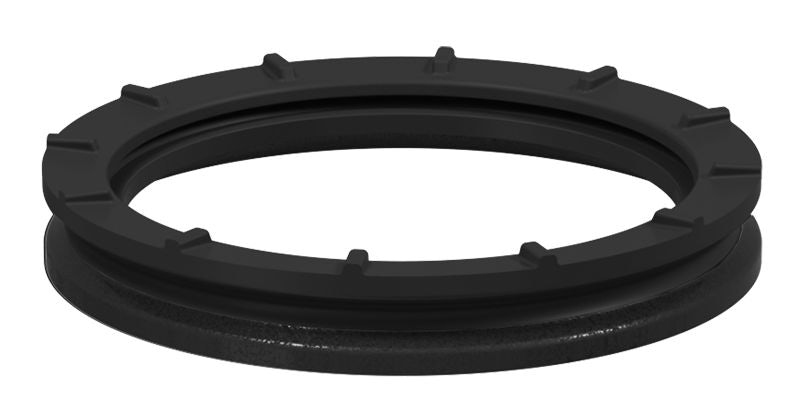

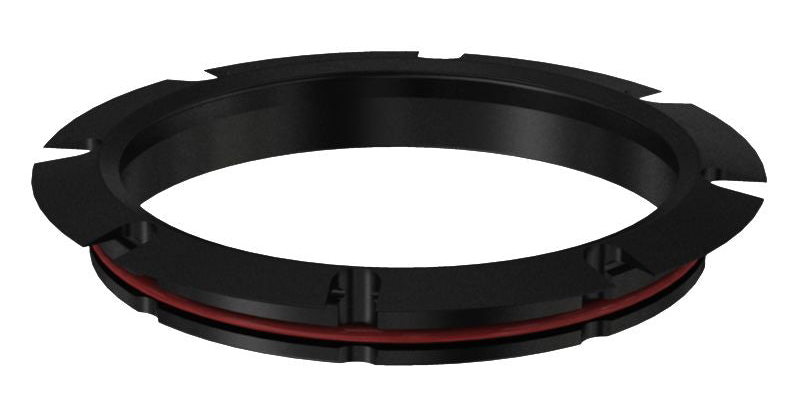

Набір кілець - складається з 2-х частин і може служити як для герметизації, так і для дренажу з рівня гідроізоляції.

Підтримуюче кільце для сифона - фіксує сифон всередині корпусу нижньої частини каналу

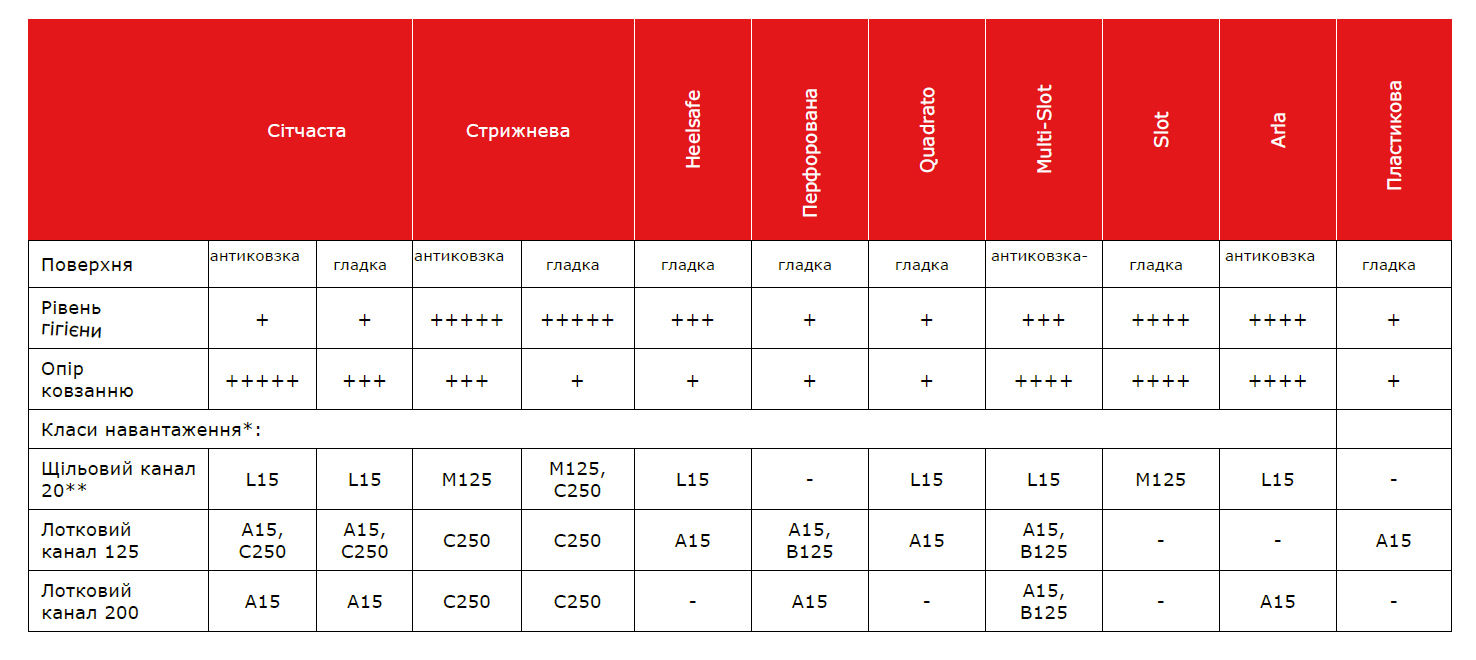

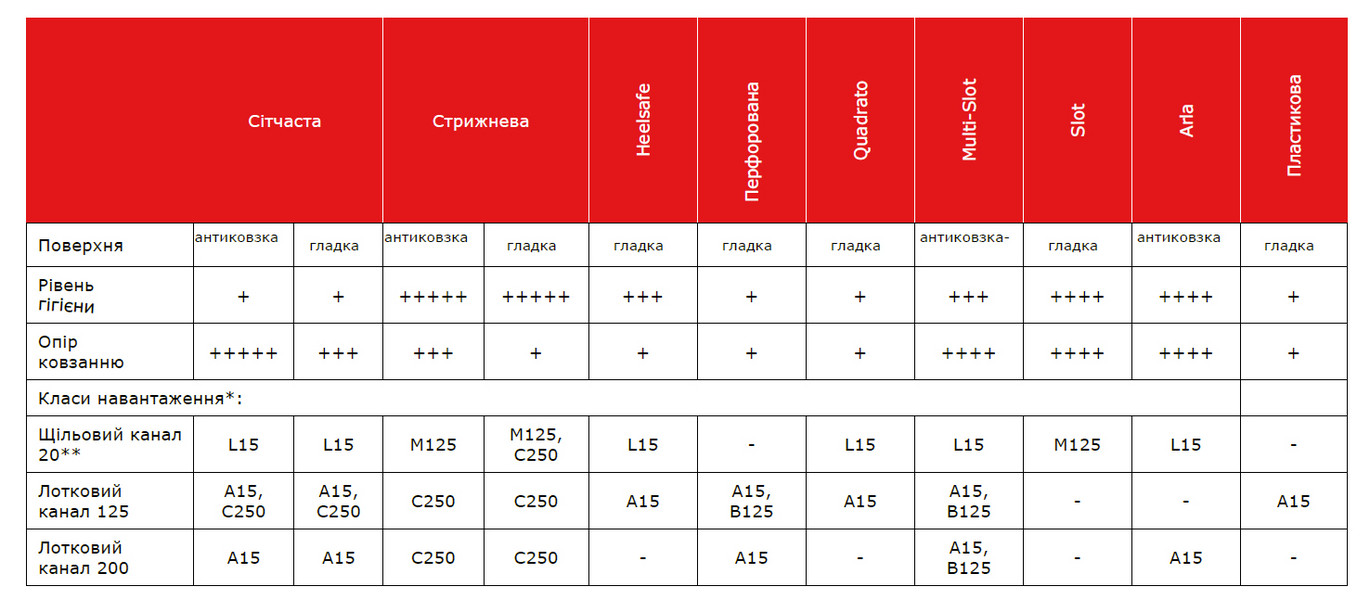

Необхідно відштовхуватись від таких факторів:

  • клас навантаження;
  • гігієна;
  • опір ковзанню.

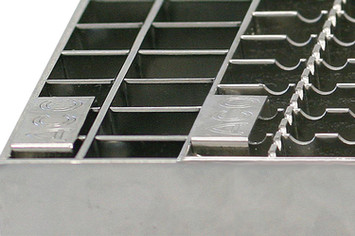

Гладка решітка.

Антиковзка решітка.


+ = :(
+++++ = :)
* - класи навантаження L15 і M125 відповідають EN 1253.
* - класи навантаження А15, В125 і C250 відповідають EN 1433.
** - зазначений клас навантаження для верхньої частини випуску щільового каналу. Клас навантаження самого каналу - С250 згідно EN1433.

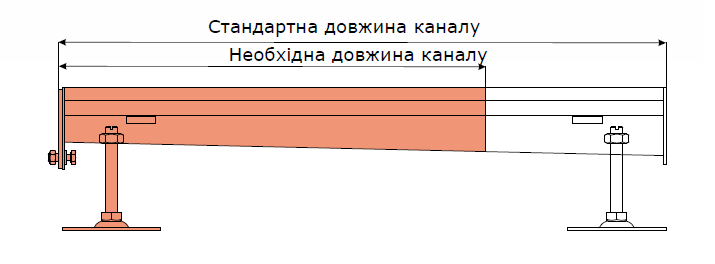

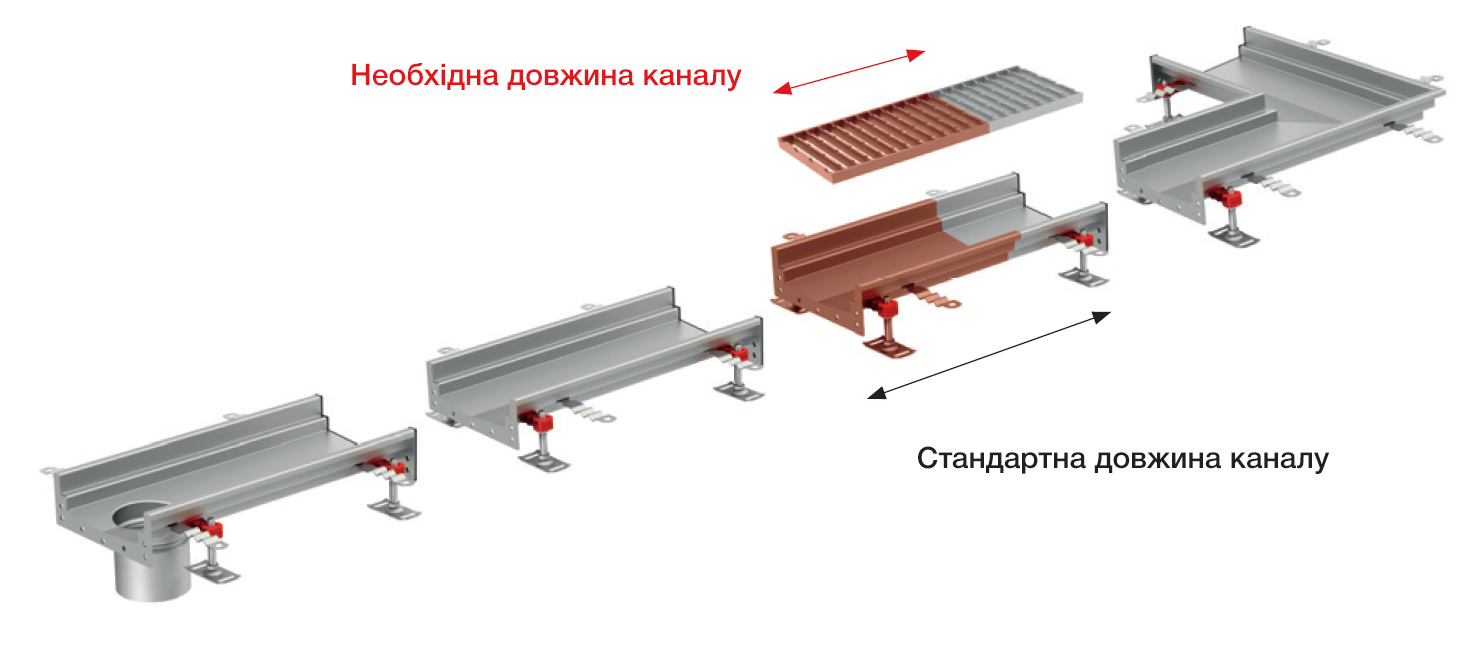

Модульна система, виготовлення каналу за індивідуальним розміром

У разі, коли жоден з наявних каналів не підходить за розміром, лоткові і щільові канали можуть обрізатися до необхідної довжини.

Це простий і швидкий спосіб створення системи водовідведення відповідного розміру.
