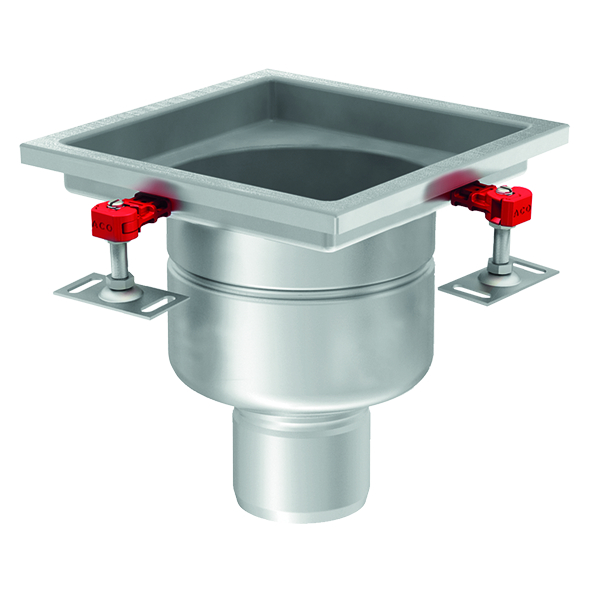

Трапи серії 218

Високі стандарти гігієни і довговічність трапів АСО забезпечуються наступними факторами:

  • трапи відповідають вимогам стандартів гігієни EHEDG № 8, 13, 44; EN 1672 та EN ISO 14159;
  • випуск в нижній точці, відсутність застою рідин;
  • всі трапи виготовляються з нержавіючої сталі AISI 304 і 316L, що забезпечує їх довгий термін служби і можливість якісної дезінфекції;
  • повністю виймається сифон для доступу до каналізації;
  • кромка з заповненням;
  • закруглені кути і гладкі зварні шви - бруд не затримується.
Технічні характеристики:
  • розміри верхніх частин трапу 300х300 мм
  • пропускна здатність від 4,4 до 6,6 л/с
  • два варіанти: однокорпусний або двокорпусний
  • діаметри випусків 110 та 150 мм
  • широкий вибір решіток під різний клас навантаження
  • відстійники для вертикального і горизонтального випусків
  • вироби виготовлені із нержавіючої сталі марки AISI 304. Вони також можуть бути виконані зі сталі марки 316L.

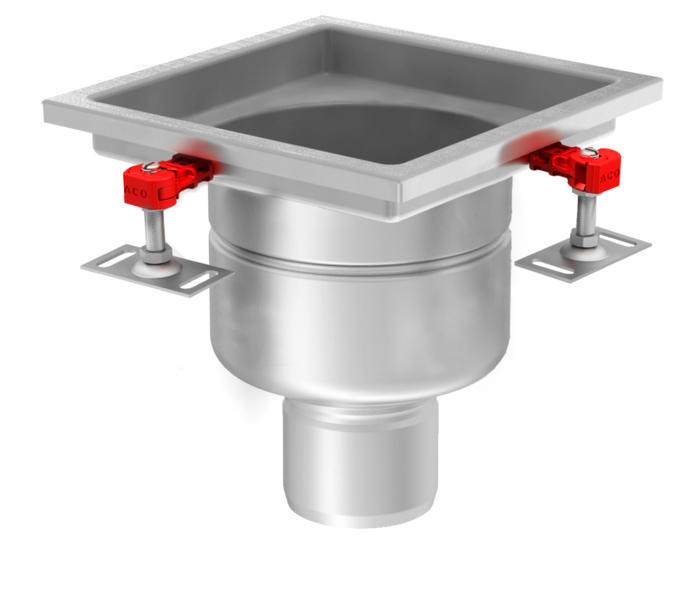

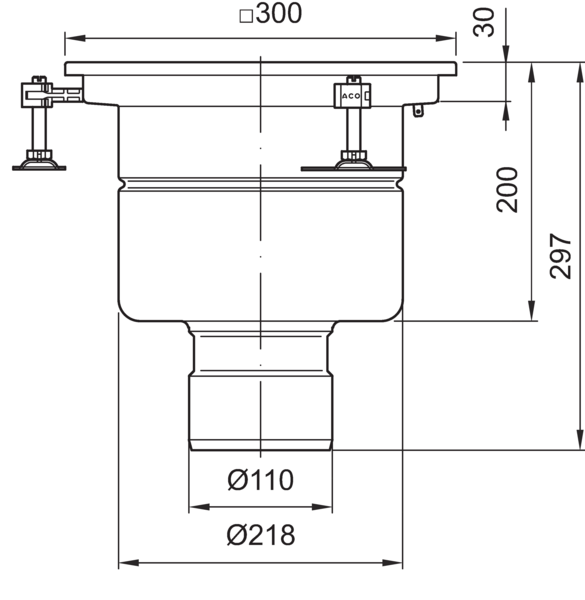

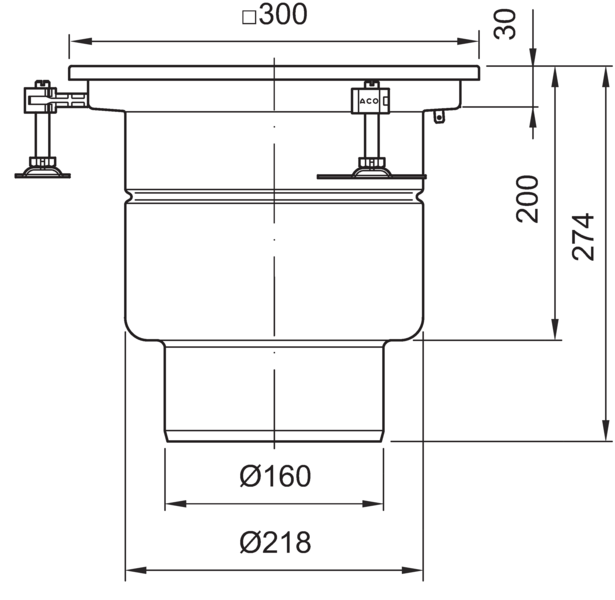

Однокорпусний трап 218 з сифоном і вертикальним випуском, сталь AISI 304
ЗображенняКреслення
(завантажити)
Розмір верху,
мм
Діаметр
випуску
(DN/OD), мм
Артикул
300х300100/110408005
300х300150/160408007

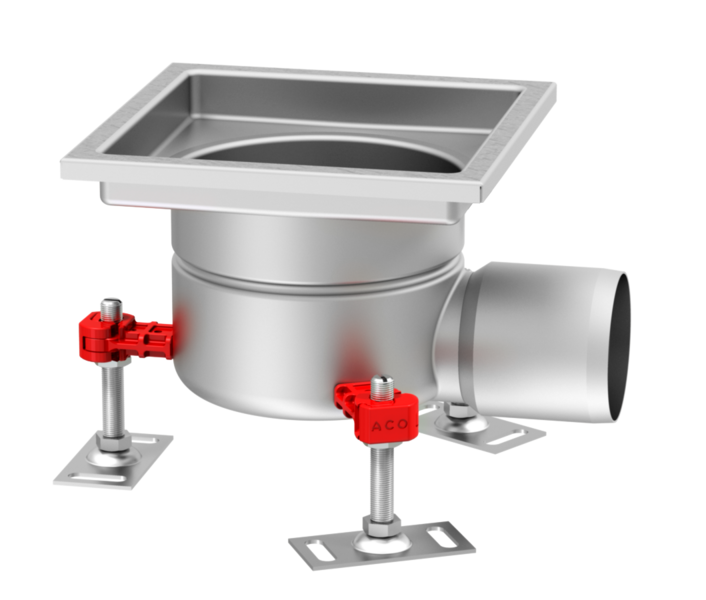

Однокорпусний трап 218 з сифоном і горизонтальним випуском, сталь AISI 304
ЗображенняКреслення
(завантажити)
Розмір верху,
мм
Діаметр
випуску
(DN/OD), мм
Артикул
300х300100/110408013

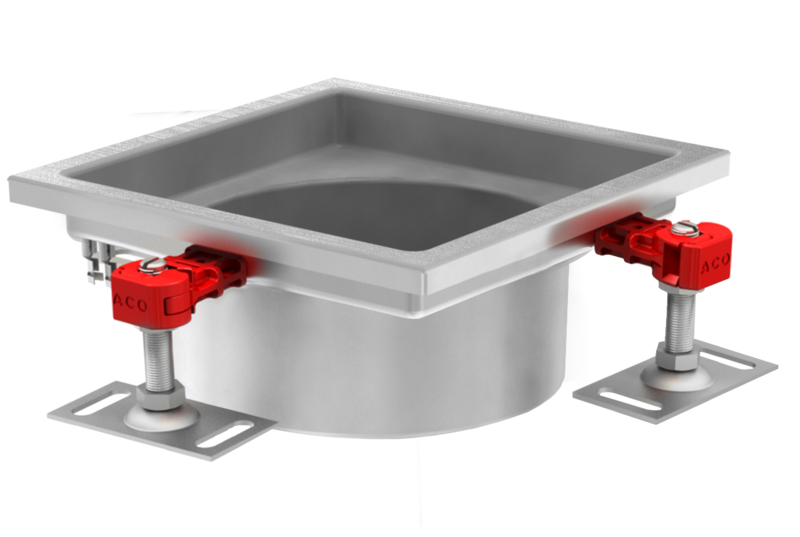

Верхня частина двокорпусного трапа 218, сталь AISI 304
ЗображенняКреслення
(завантажити)
Тип верхуВисота
решітки, мм
Артикул
Квадратний
300х300 мм
для всіх типів
покриття
30408228

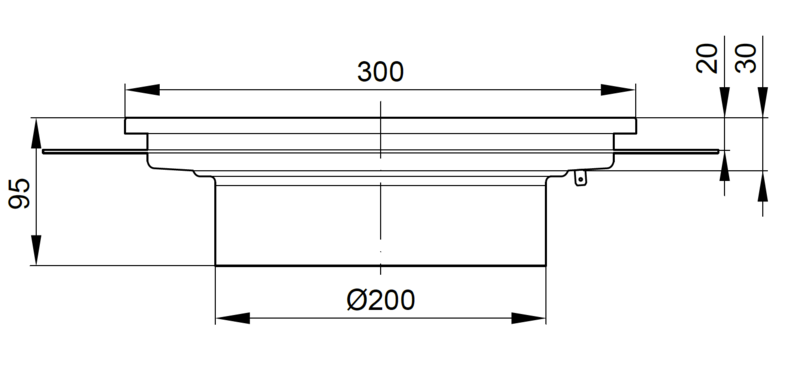

Квадратний
300х300 мм
для наливних
підлог
30408243

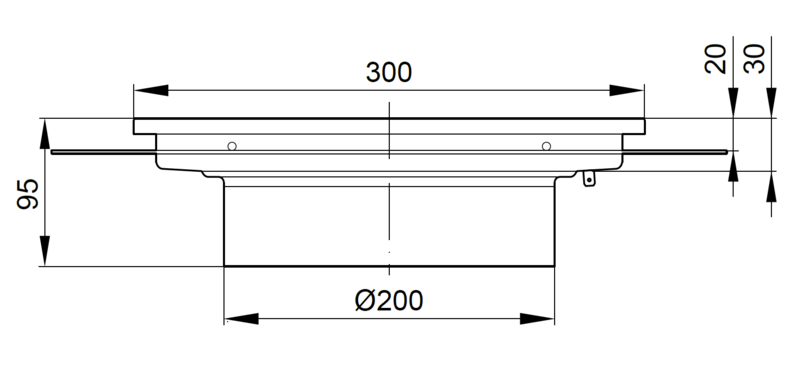

З функцією
дренажу,
для наливних
підлог
30408247

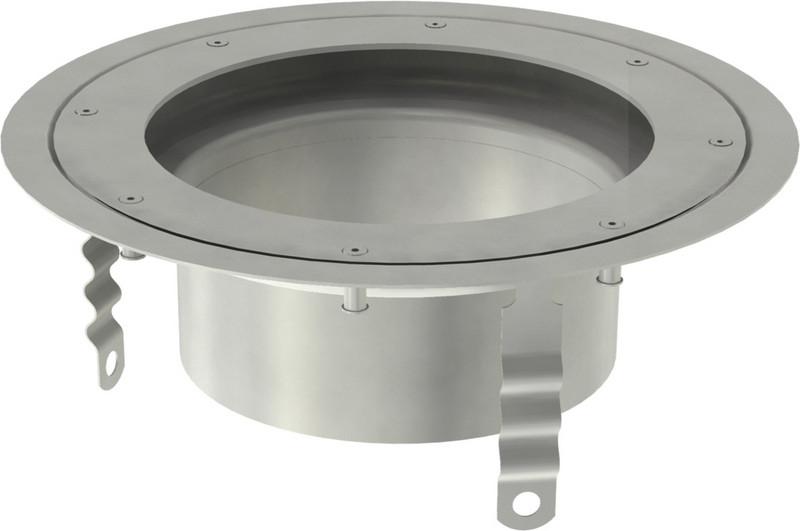

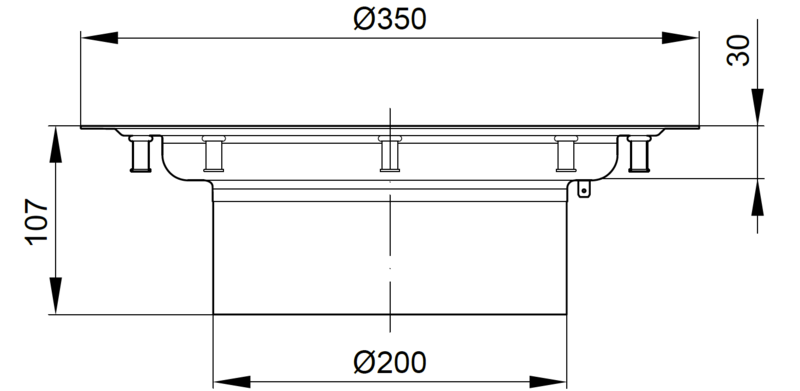

Для вінілових
підлог
30408242

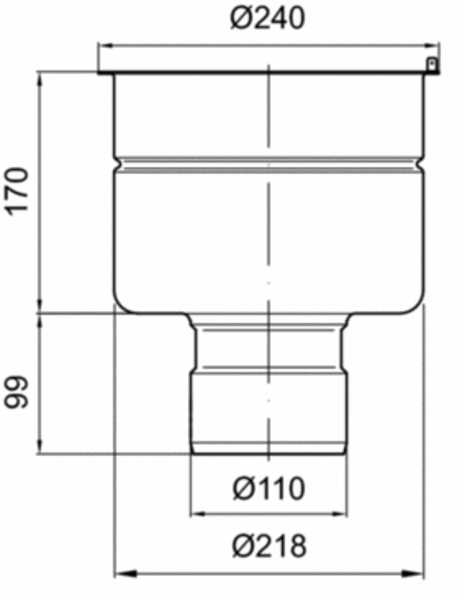

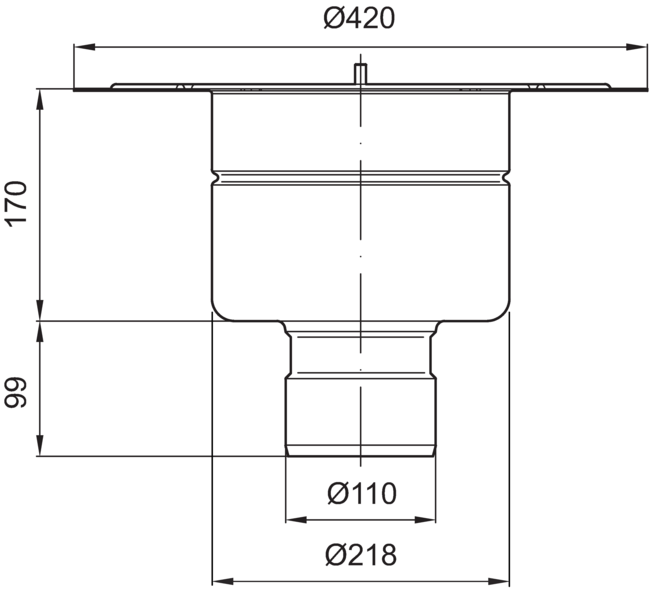

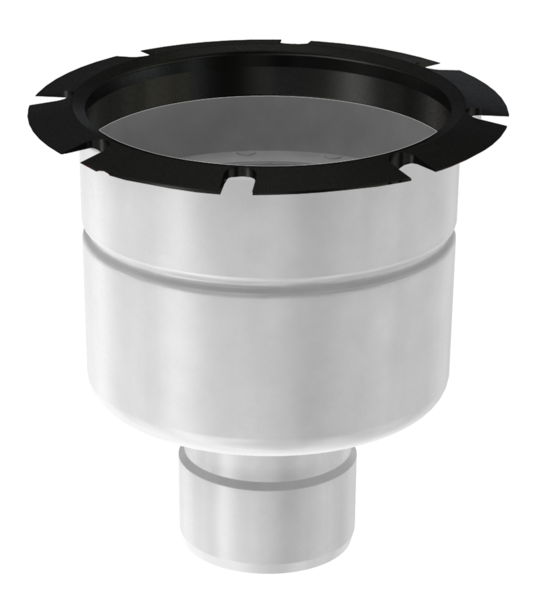

Нижня частина двокорпусного трапа 218 з сифоном і вертикальним випуском, сталь AISI 304
ЗображенняКреслення
(завантажити)
Тип фланцяДіаметр
випуску
(DN/OD), мм
Артикул
Стандартний100/110408061

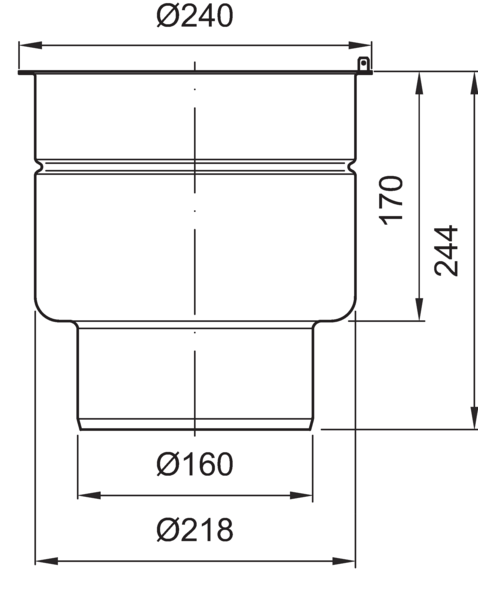

150/160408067

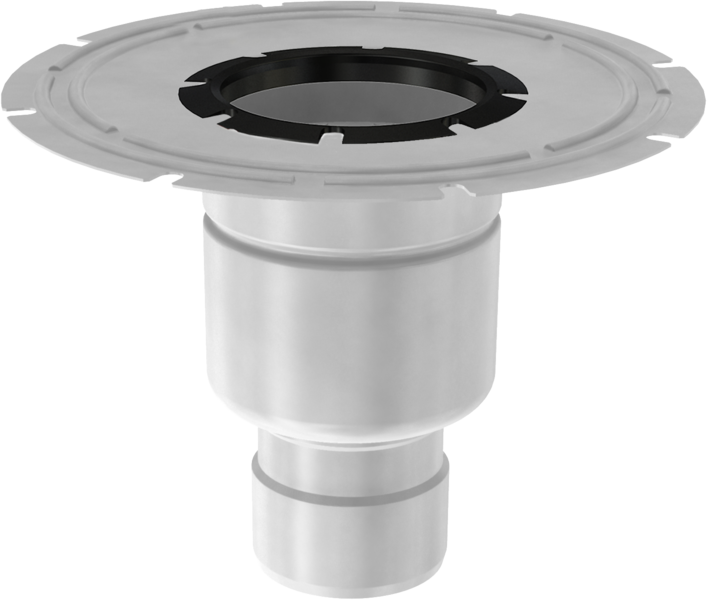

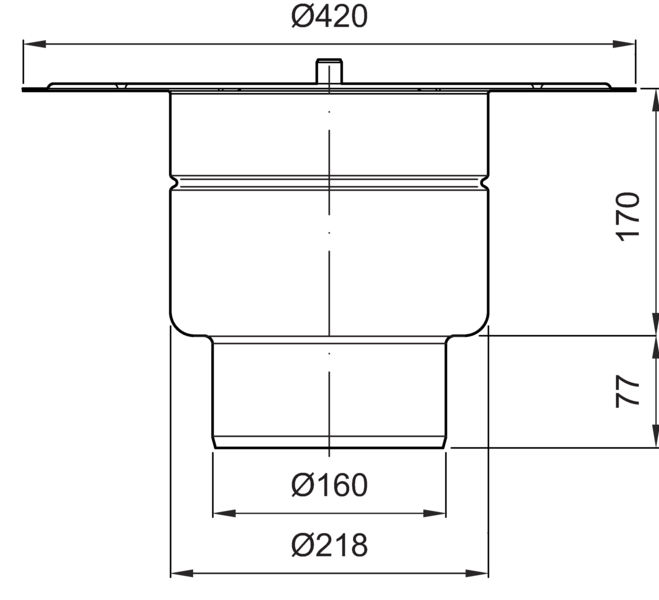

Широкий –
для рідкої
гідроізоляції
100/110408063
150/160408069

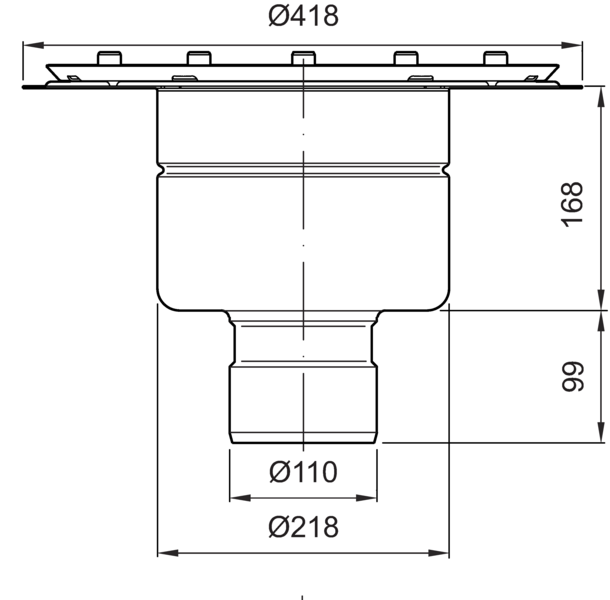

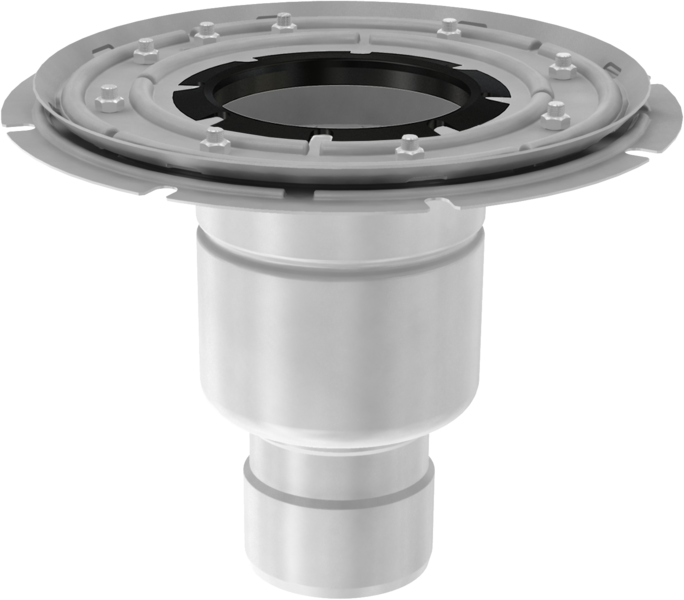

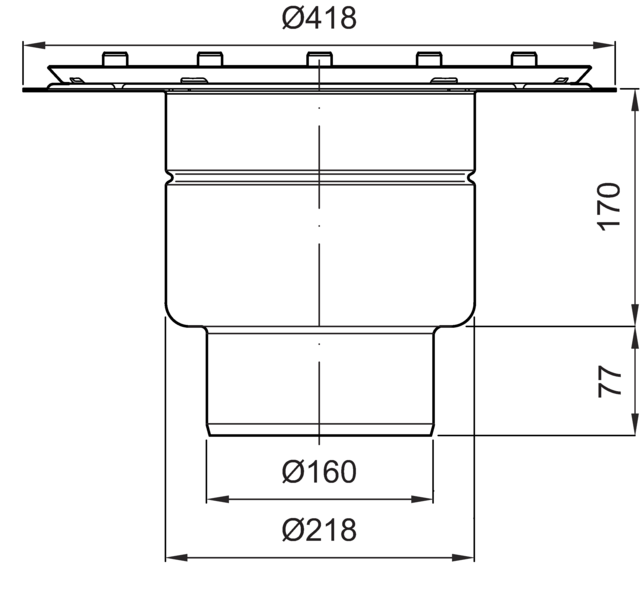

Прижимний –
для рулонної
гідроізоляції
100/110408065
150/160408071

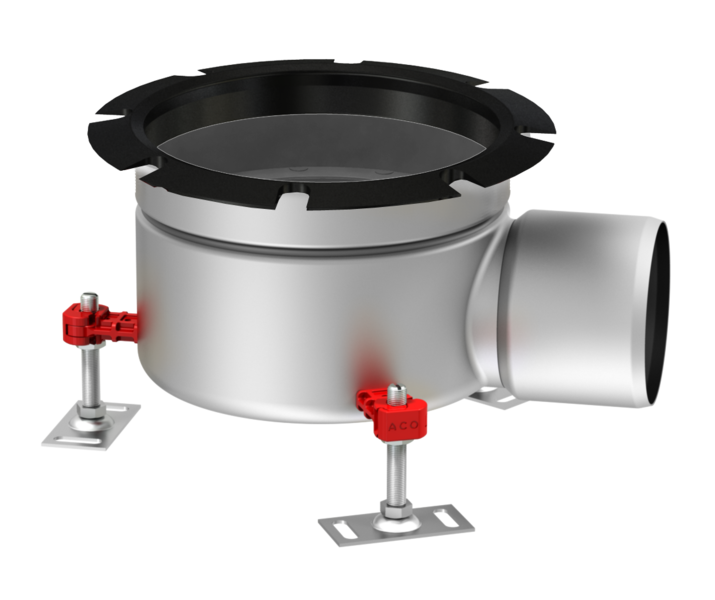

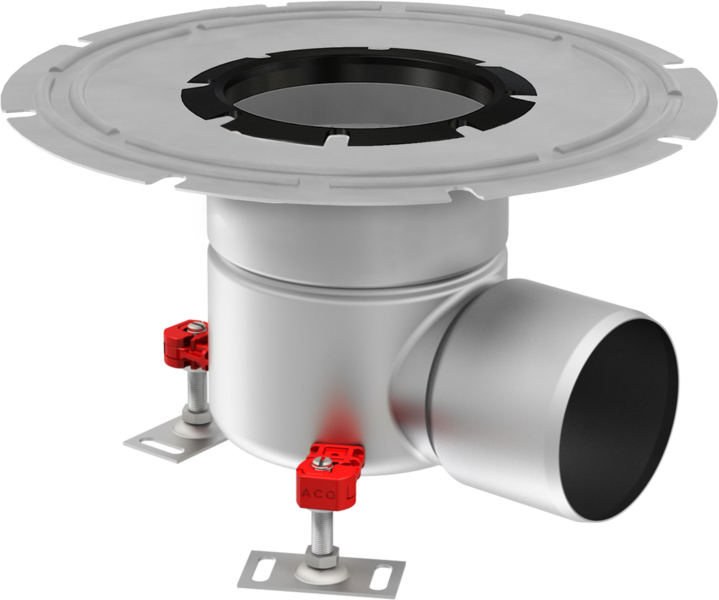

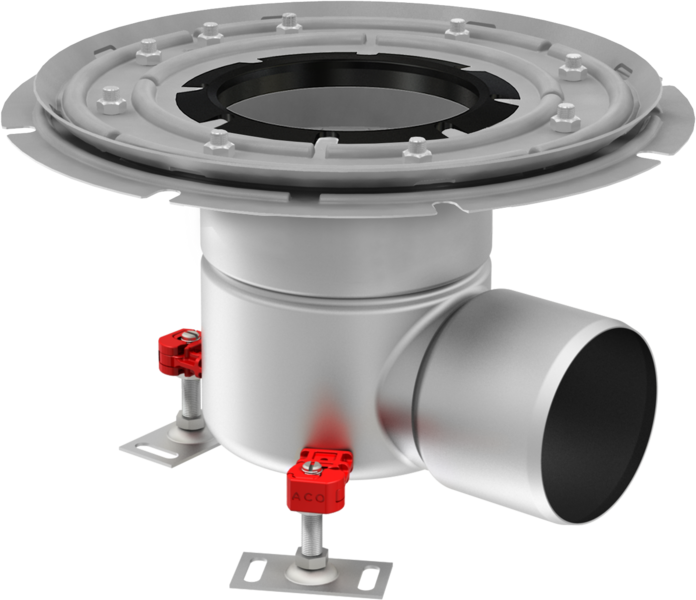

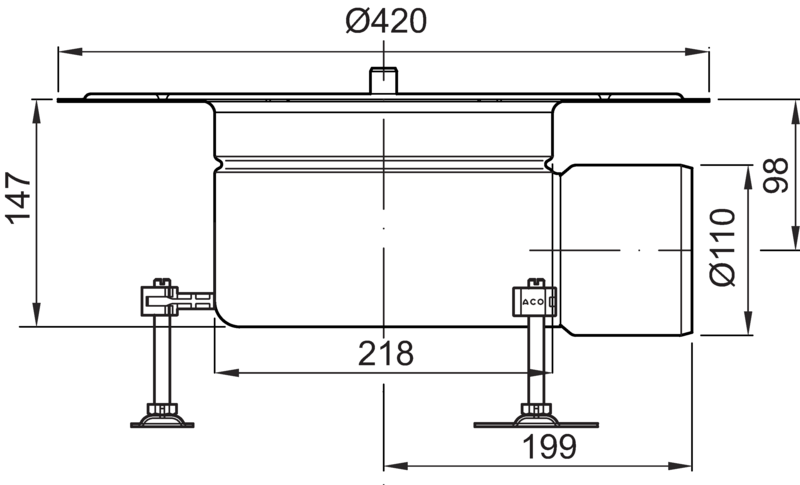

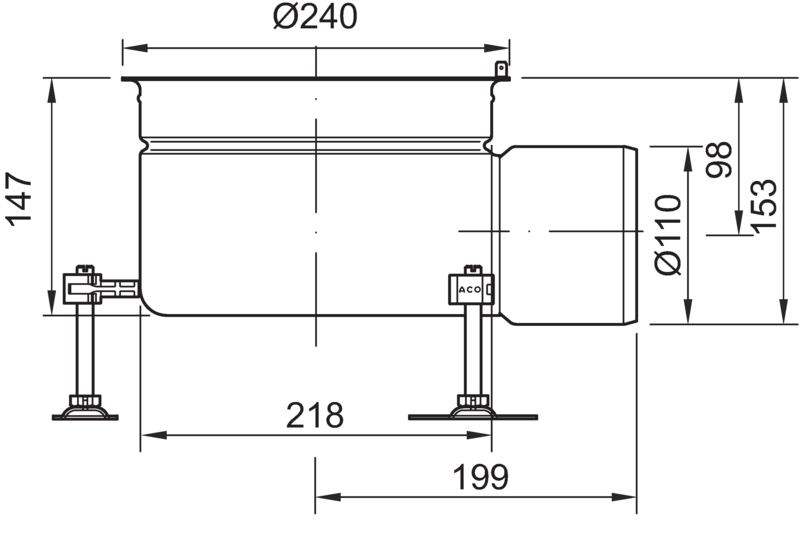

Нижня частина двокорпусного трапа 218 з сифоном і горизонтальним випуском, сталь AISI 304
ЗображенняКреслення
(завантажити)
Тип фланцяДіаметр
випуску
(DN/OD), мм
Артикул
Стандартний100/110408085
Широкий –
для рідкої
гідроізоляції
100/110408087

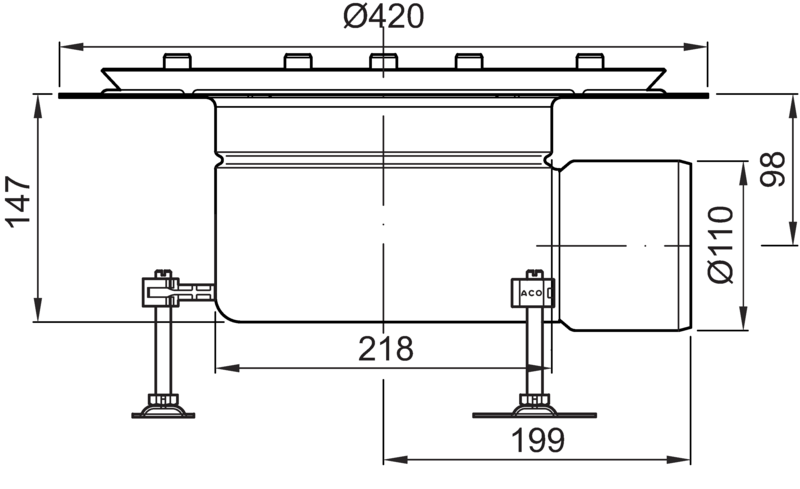

Прижимний –
для рулонної
гідроізоляції
100/110408089

Вставки до двокорпусних трапів серії 218, сталь AISI 304
ЗображенняКреслення
(завантажити)
Тип вставкиАртикул

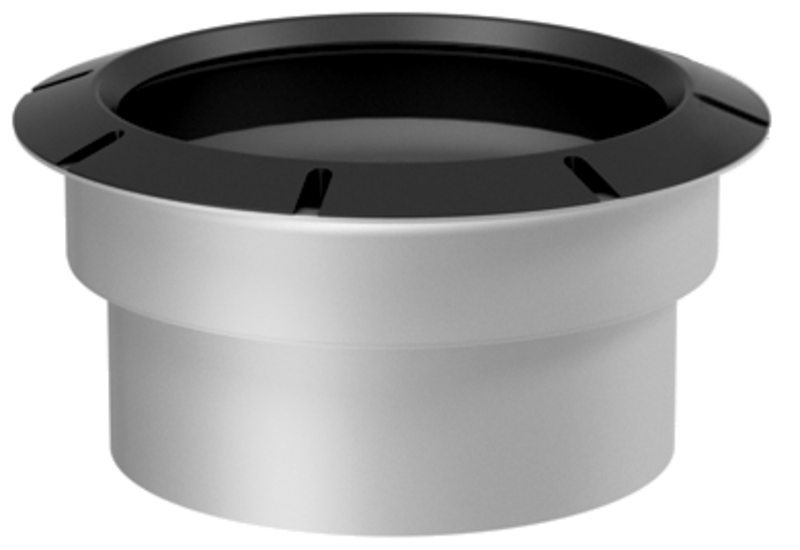

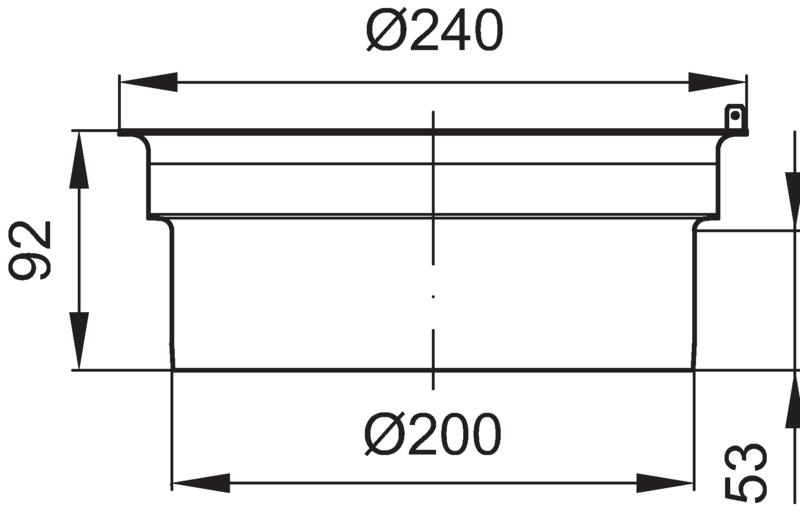

Стандартна408209

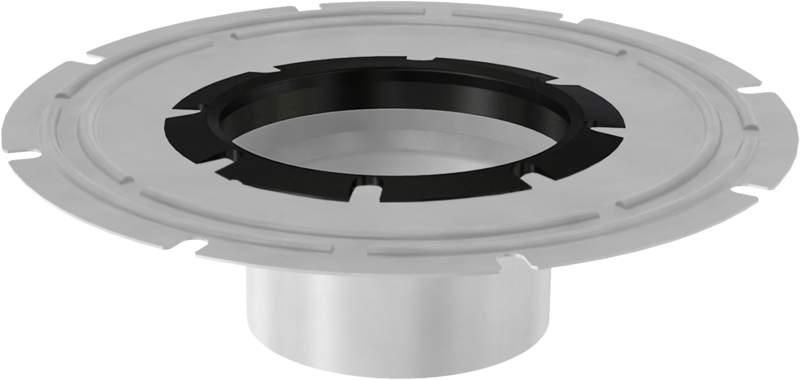

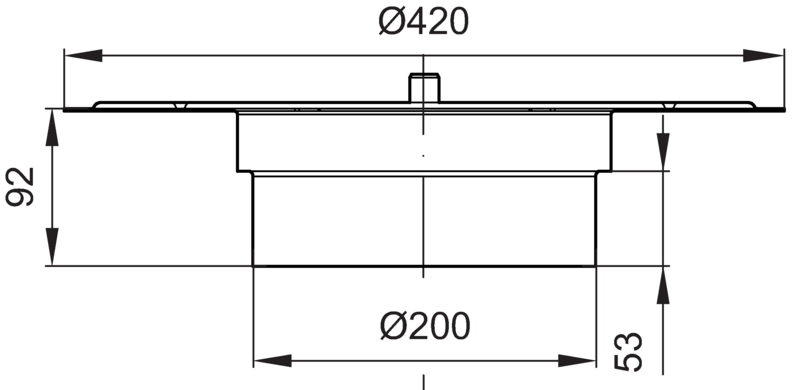

З фланцем
для рідкої гідроізоляції
408226

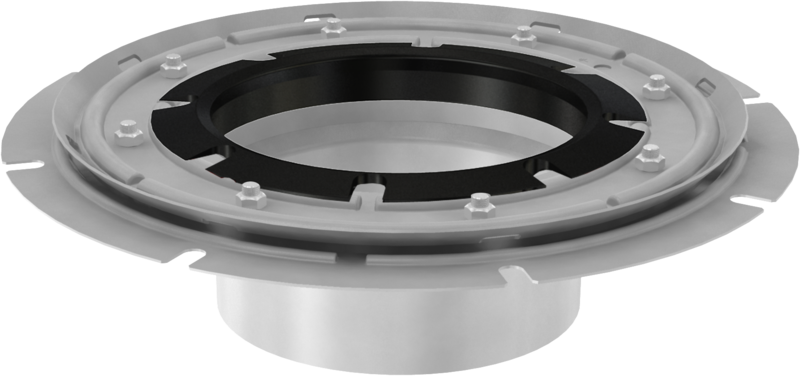

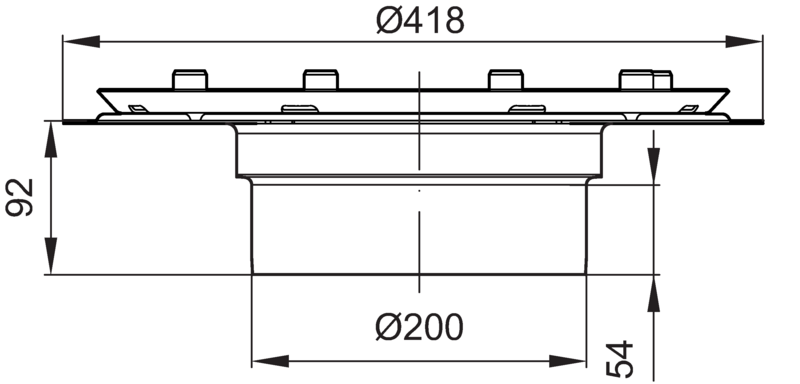

З прижимним
фланцем
для рулонної гідроізоляції
408227
Решітки до гігієнічних трапів 218, сталь AISI 304
ЗображенняКреслення
(завантажити)
НазваКлас
навантаження
ПоверхняАртикул

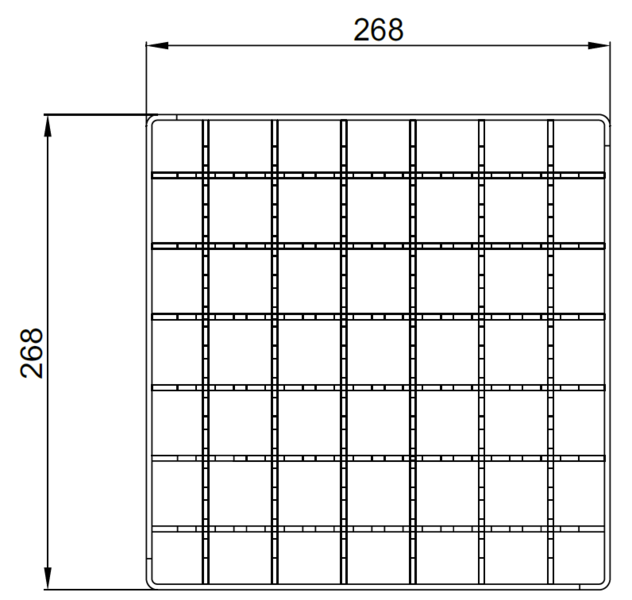

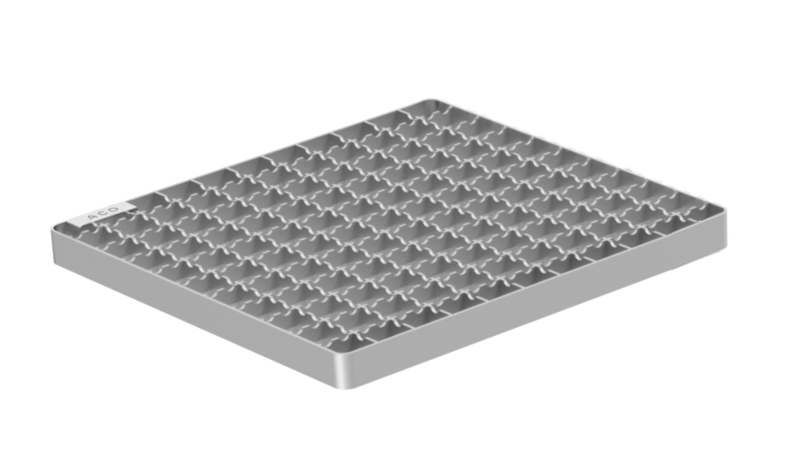

СітчастаL 15Антиковзка408034
Гладка408035

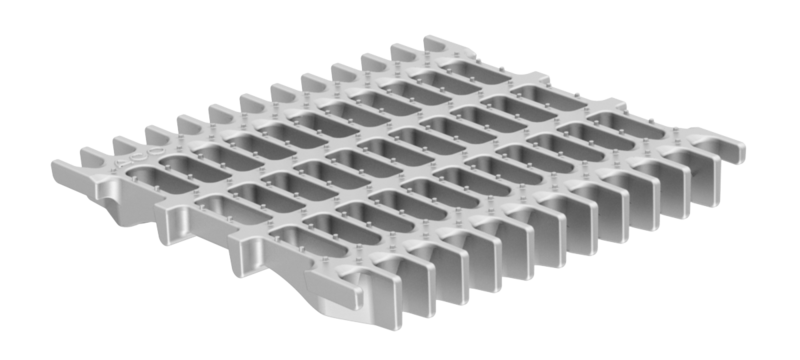

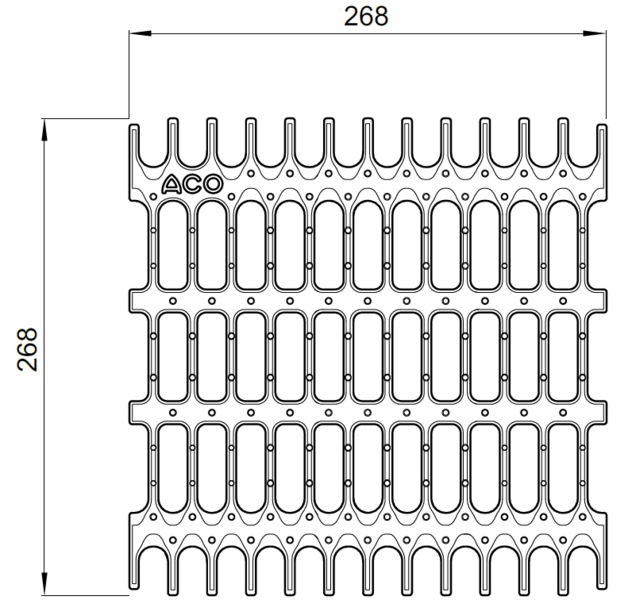

_Лита гігієнічнаМ 125Антиковзка416944

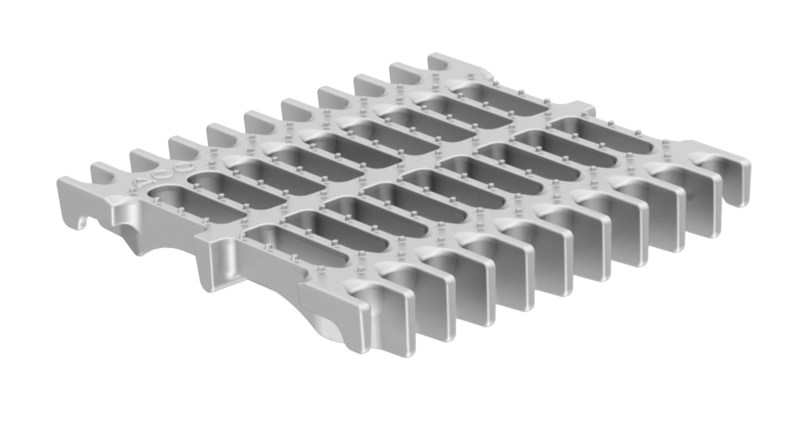

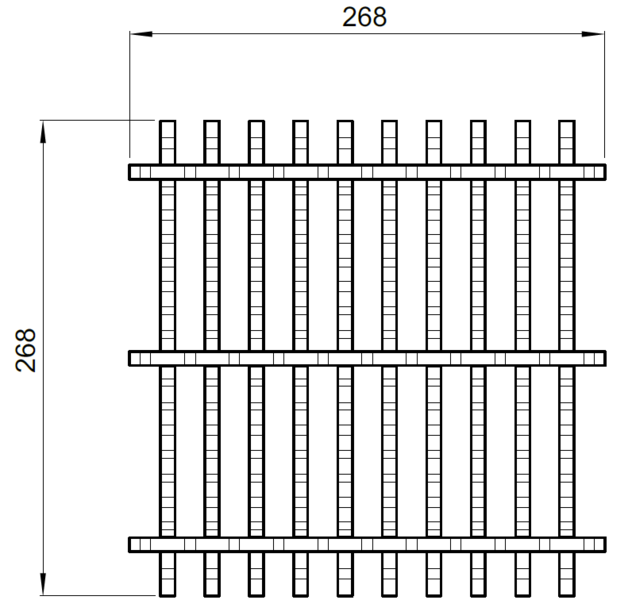

БезкаркаснаМ 125Антиковзка446272

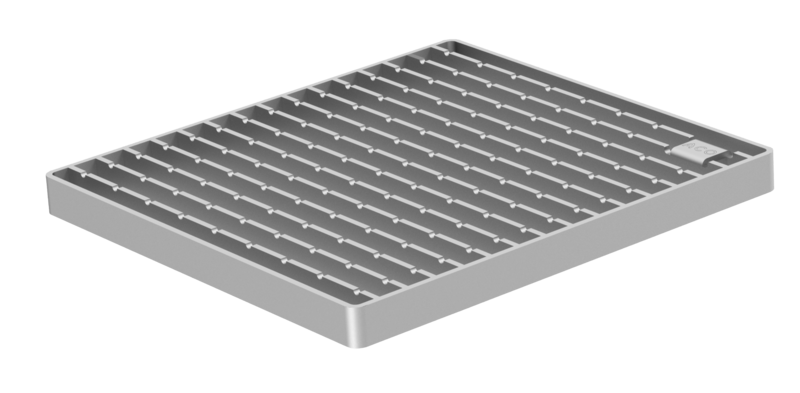

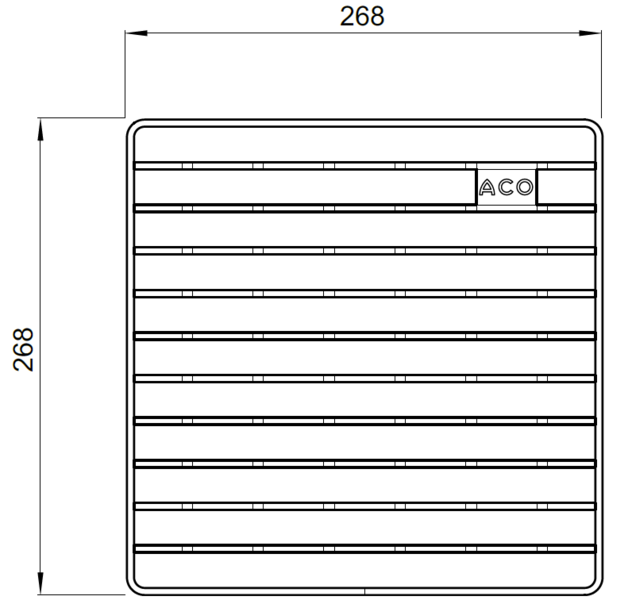

СтрижневаR 50Антиковзка416916
М 125Антиковзка408037
_Гладка408038
N 250Гладка408045

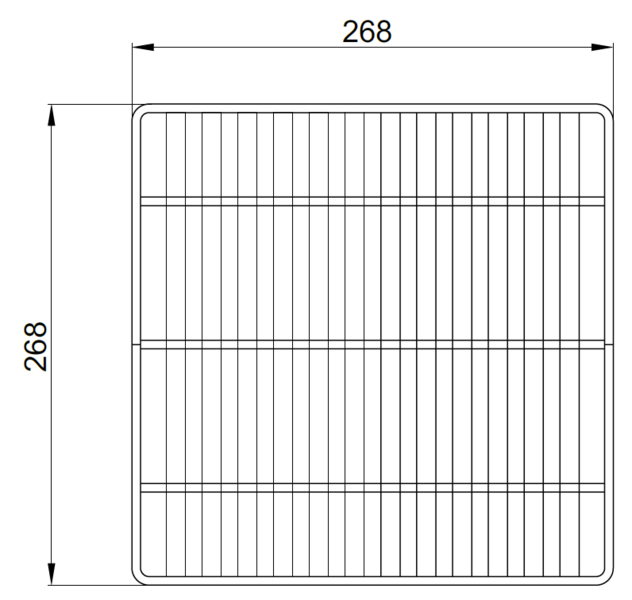

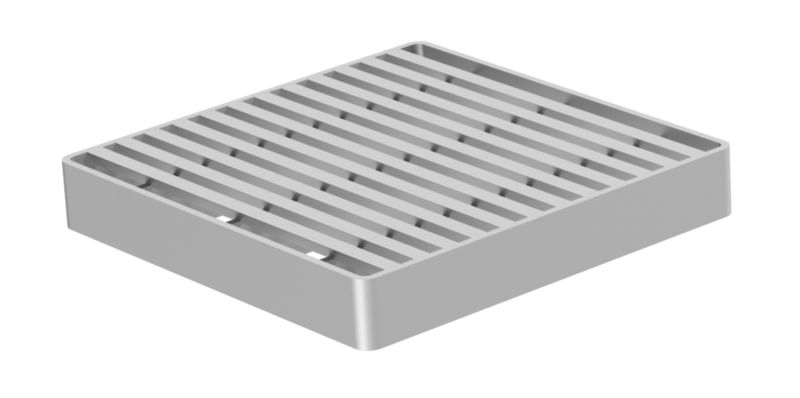

HeelsafeL 15Гладка408040

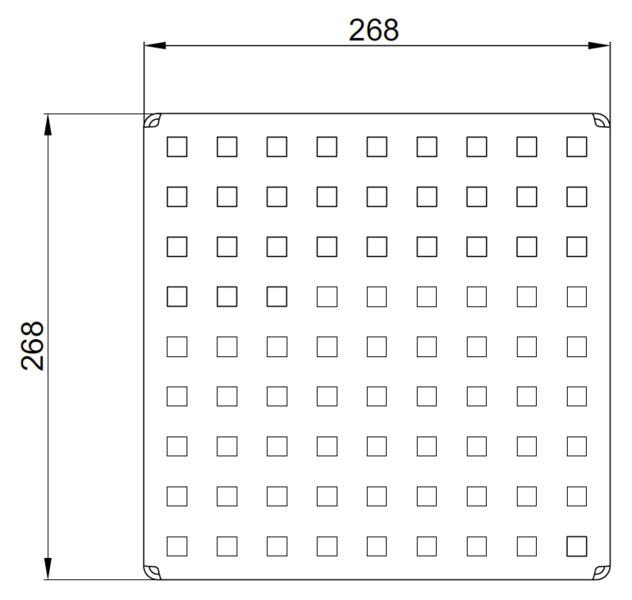

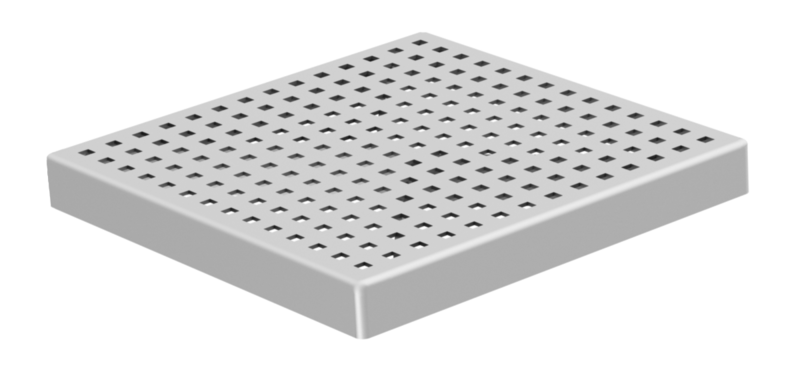

QuadratoL 15Гладка408036

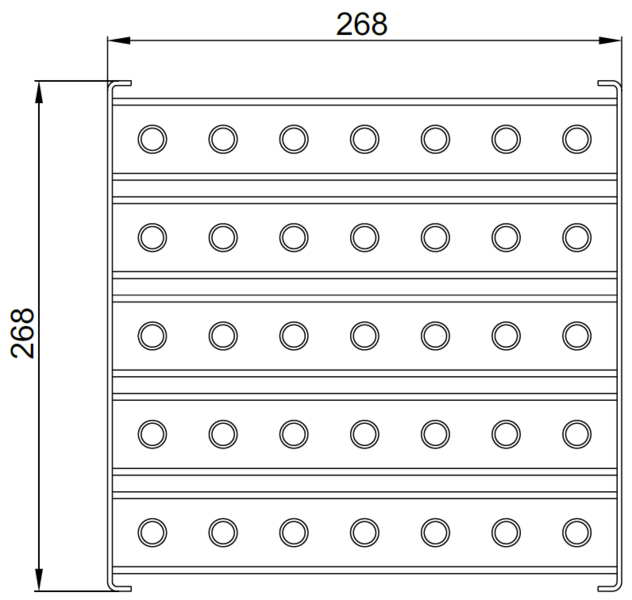

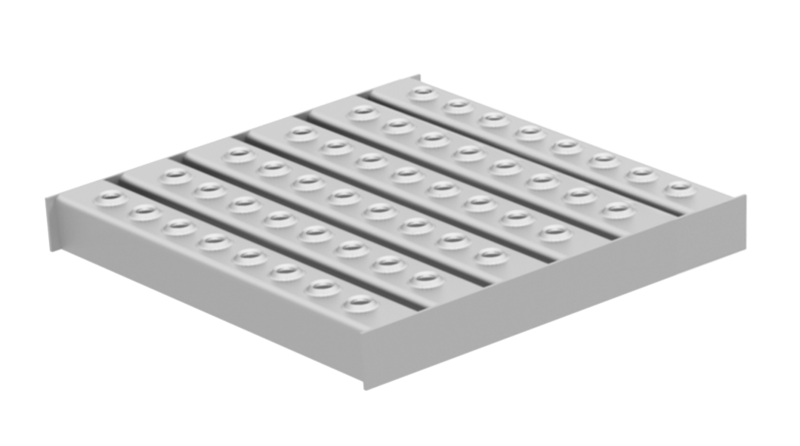

Multi-Slot 5L 15Антиковзка408042

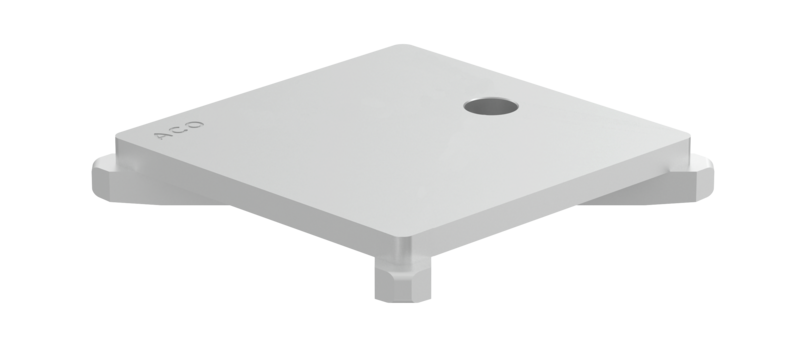

SlotM 125Гладка408039

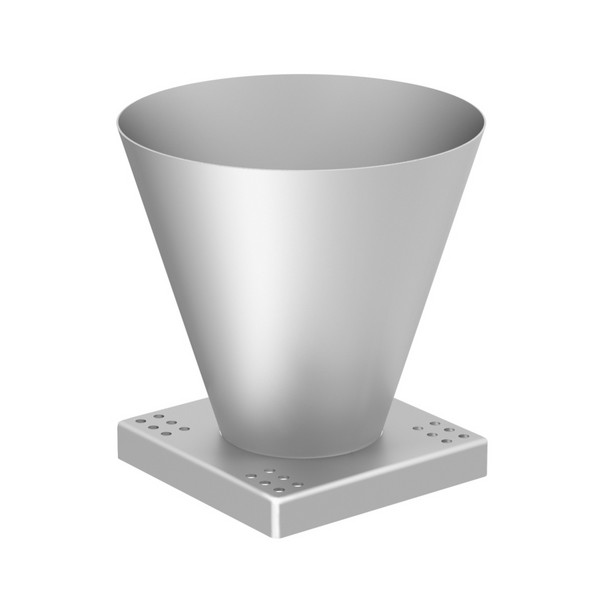

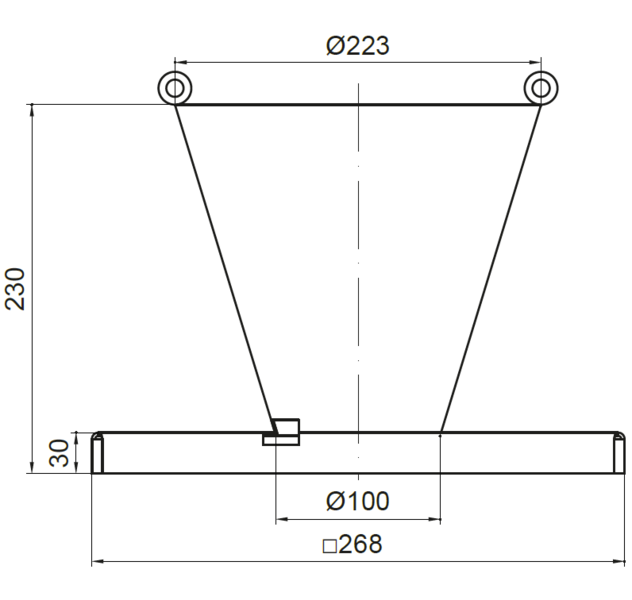

_Лійка--413547

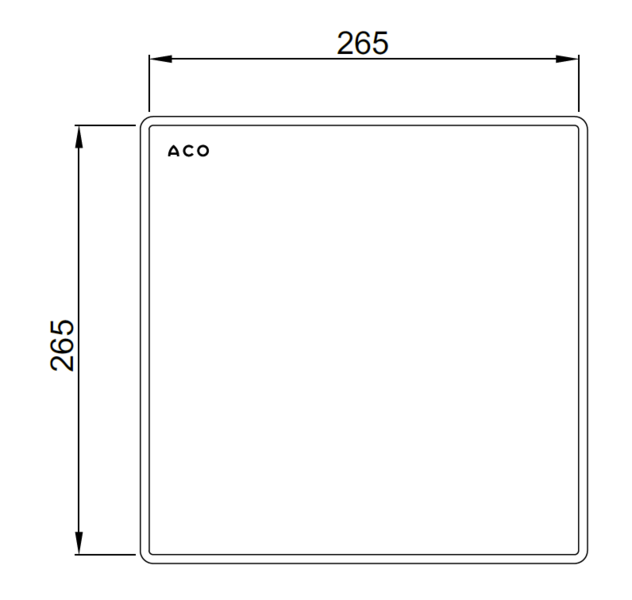

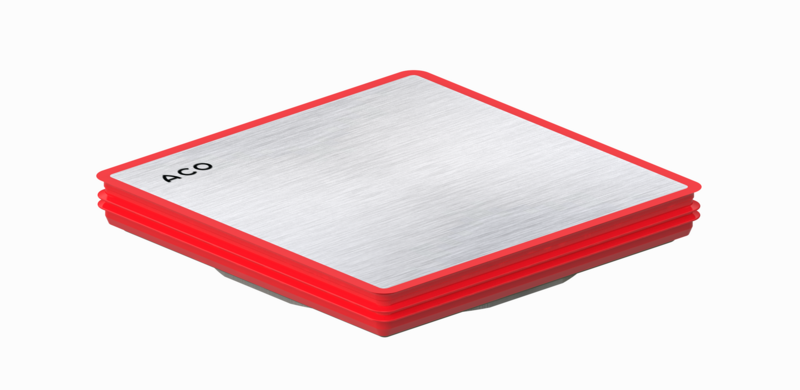

Глуха кришкаR 50Гладка445400
M125Гладка445609

Решітки до трапів 218 (до верхніх частин під вінілові покриття підлоги), сталь AISI 304
ЗображенняКреслення
(завантажити)
НазваКлас
навантаження
ПоверхняАртикул

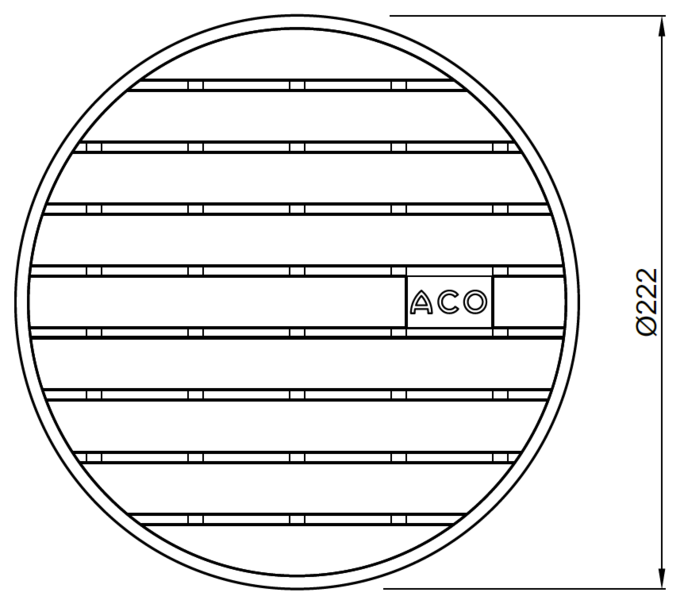

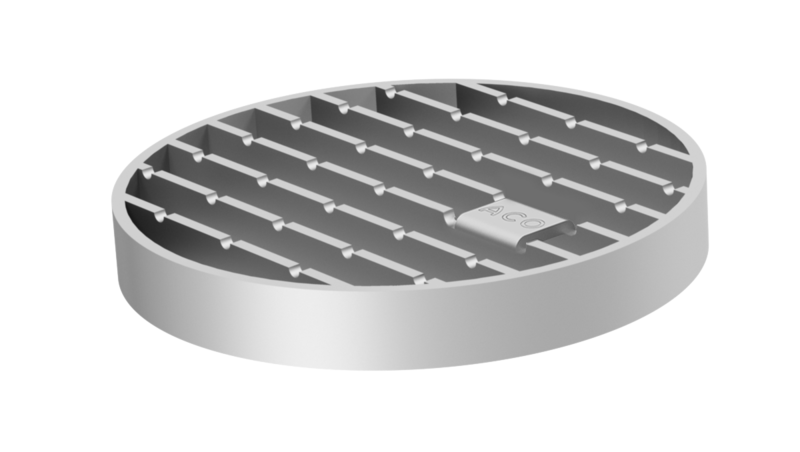

СтрижневаM 125Гладка97148

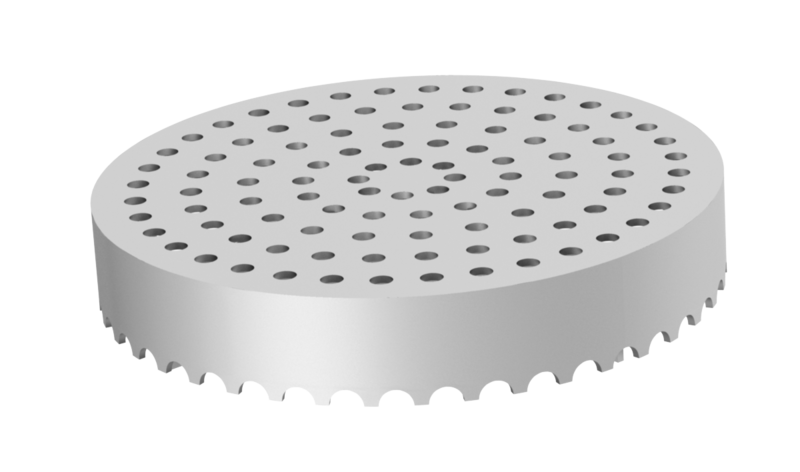

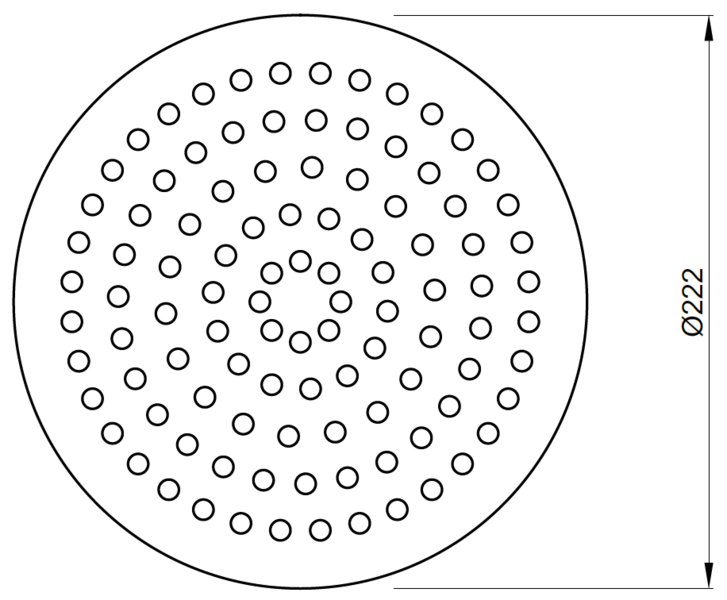

ПерфорованаL 15Гладка97153
Аксесуари до гігієнічних трапів серії 218
ЗображенняКреслення
(завантажити)
ОписЗастосуванняМатеріалАртикул

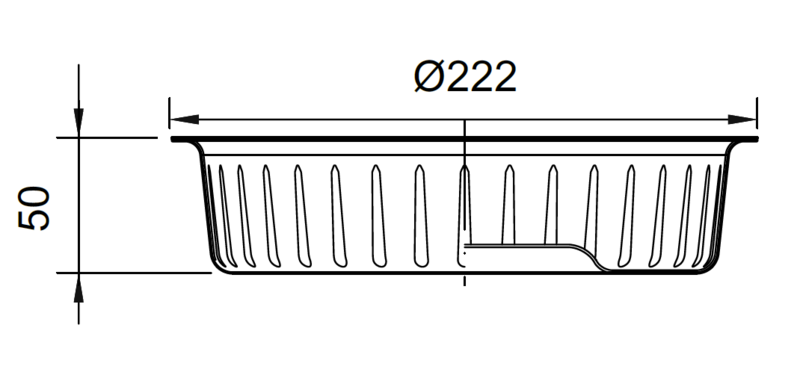

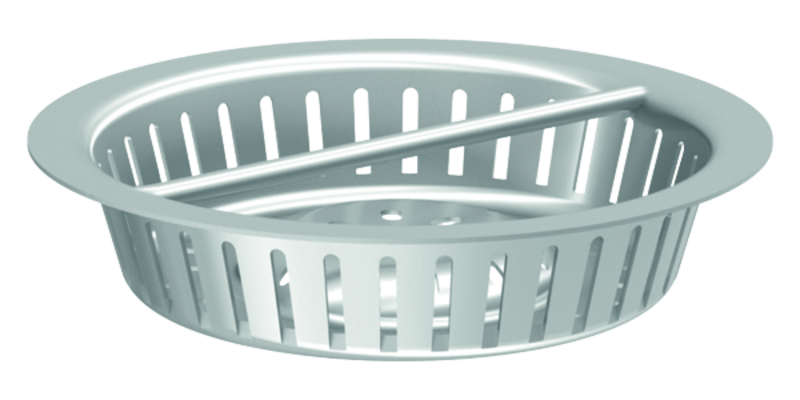

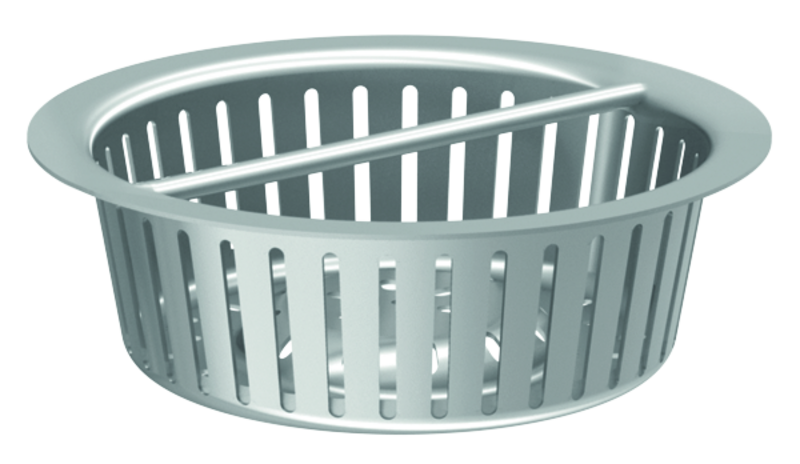

_Відстійник
об’єм 1,4 л
  • Вертикальний відстійник
  • для однокорпусних
    та двокорпусних
    трапів 218
AISI 304416908

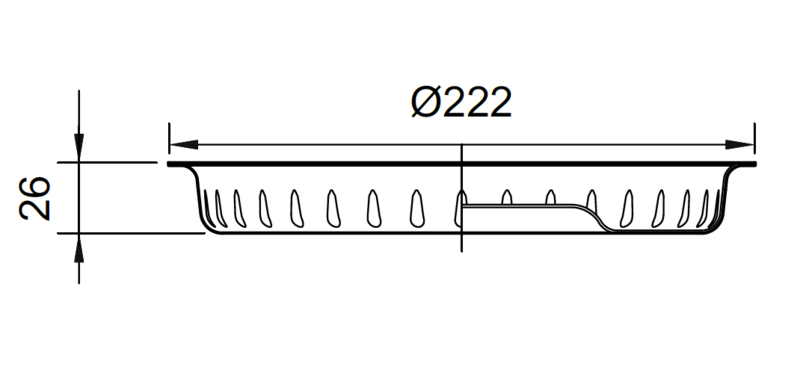

_Відстійник
об’єм 0,7 л
  • Горизонтальний відстійник
  • для однокорпусних
    та двокорпусних
    трапів 218
AISI 304416910

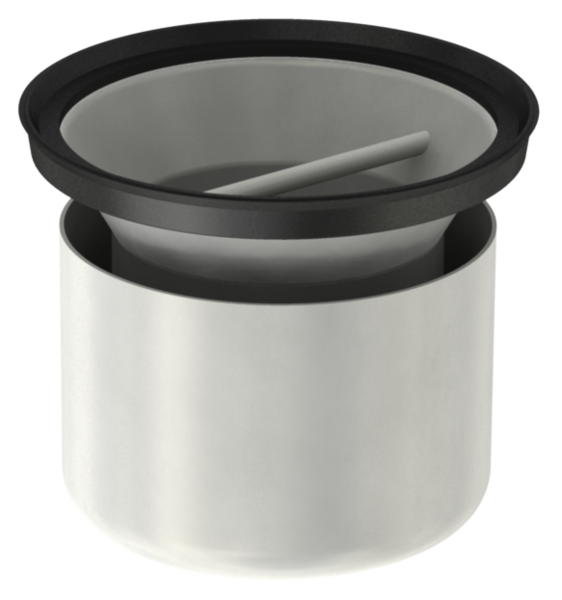

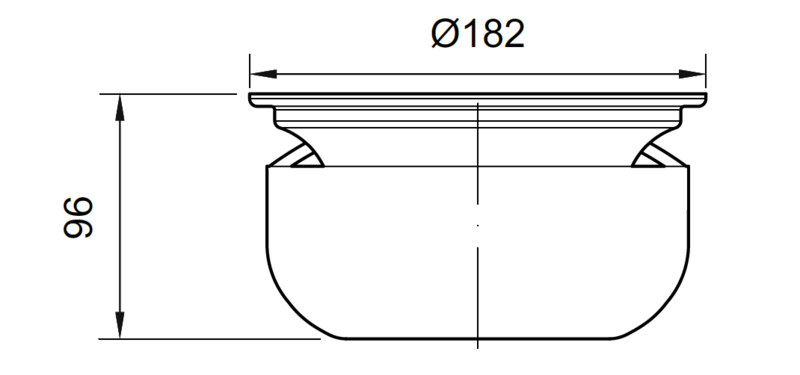

_Сифон до трапа
(висота 50 мм)
  • Для однокорпусних
    та двокорпусних
    трапів 218
AISI 304408220

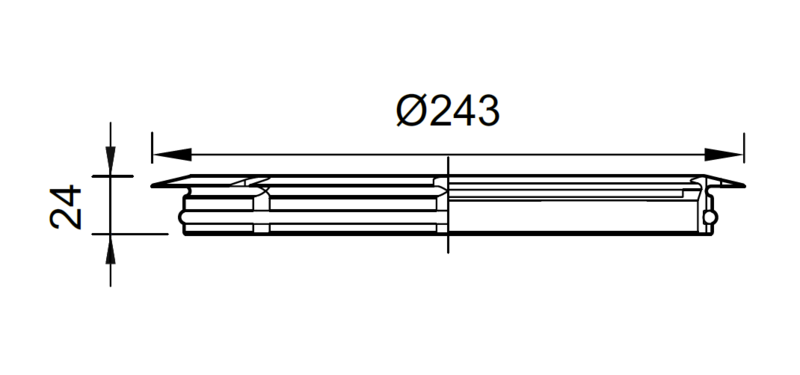

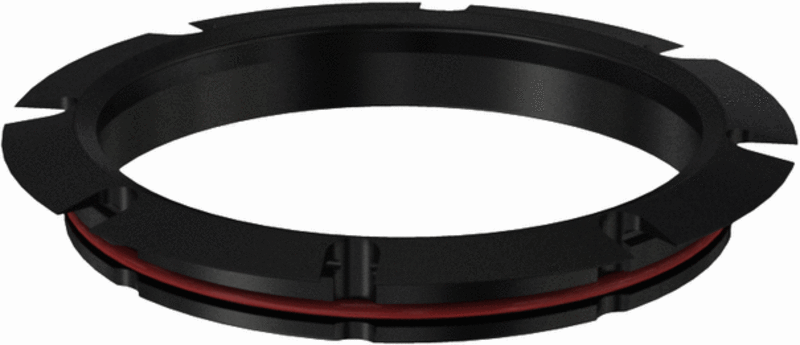

_Набір кілець
до трапа
  • SBR
  • Для двокорпусних
    трапів 218
SBR408225

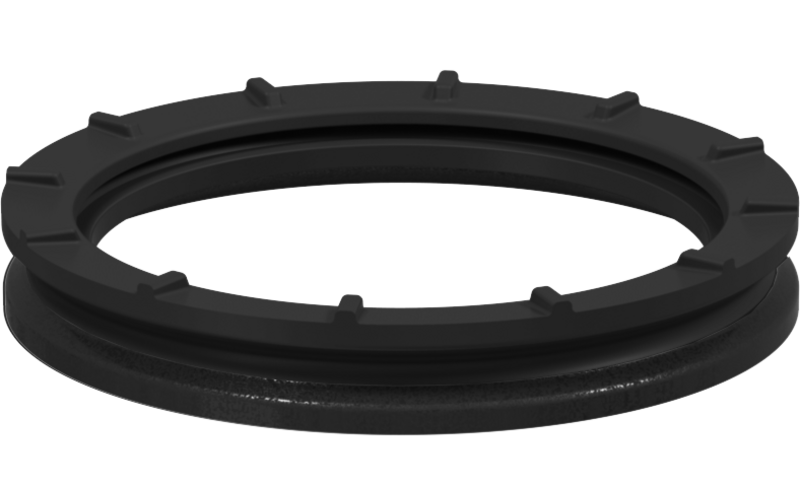

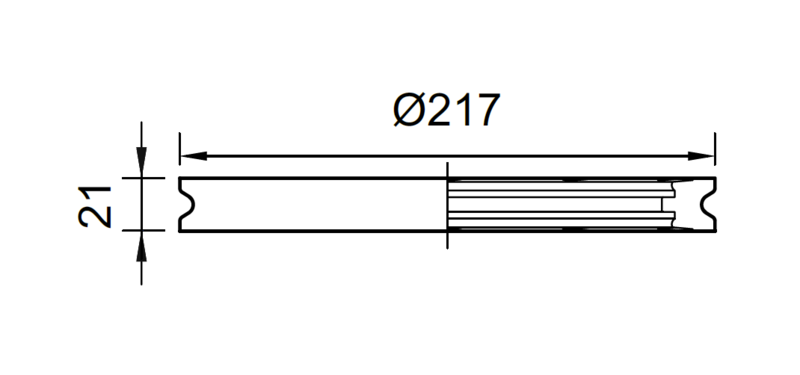

_Кільце до трапа
  • NBR
  • Для однокорпусних
    та двокорпусних
    трапів 218
NBR408221

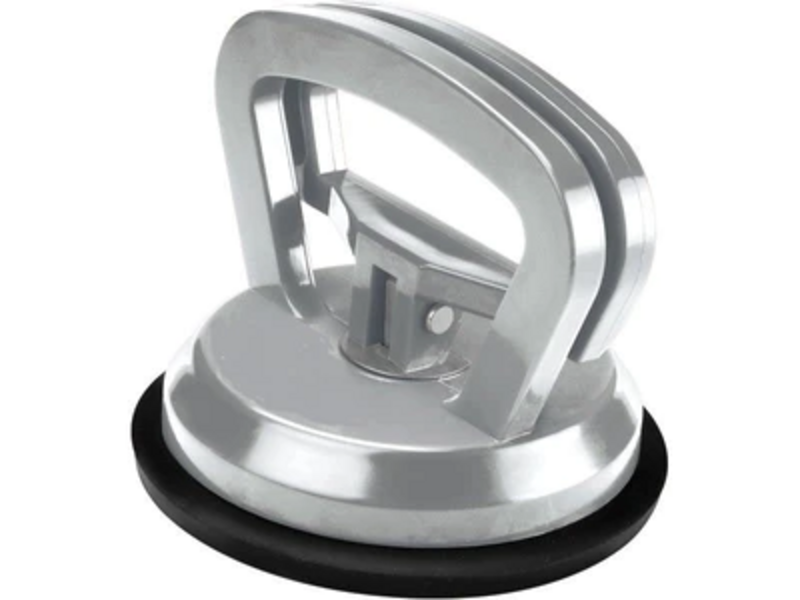

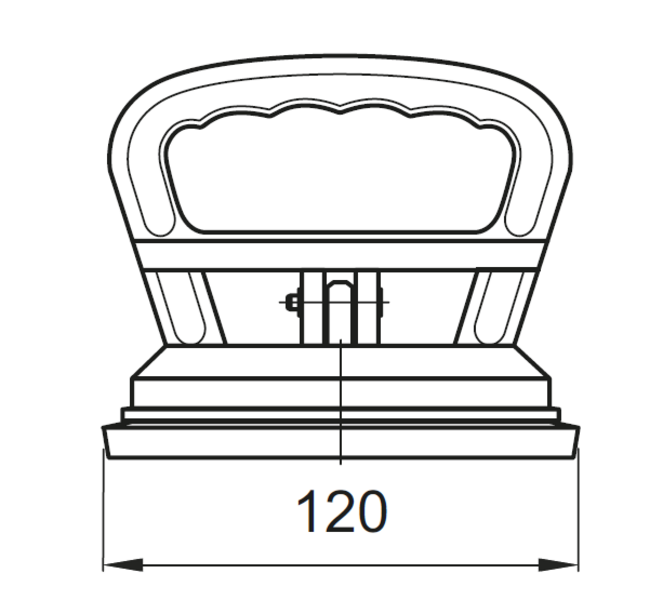

_Вакуумна ручка
  • Для глухої кришки до трапа
Aлюміній445622

Каталог АСО Канали та трапи із нержавіючої сталіpdf
ACO Трапи серії 218pdf
ACO Трапи серії 218онлайн
каталог

BIM - пакет даних для Autodesk Revitперейти

Пропускна здатність та будівельні розміри трапівpdf

Висновок державної санітарно-епідеміологічної експертизи вироби із нерж. сталіpdf
Сертифікат відповідностіpdf

Монтаж однокорпусні трапи ACO з нержавіючої сталіpdf
Монтаж двокорпусні трапи ACO з нержавіючої сталіpdf
