Сепаратори жиру з армованого бетону ACO Lipumax

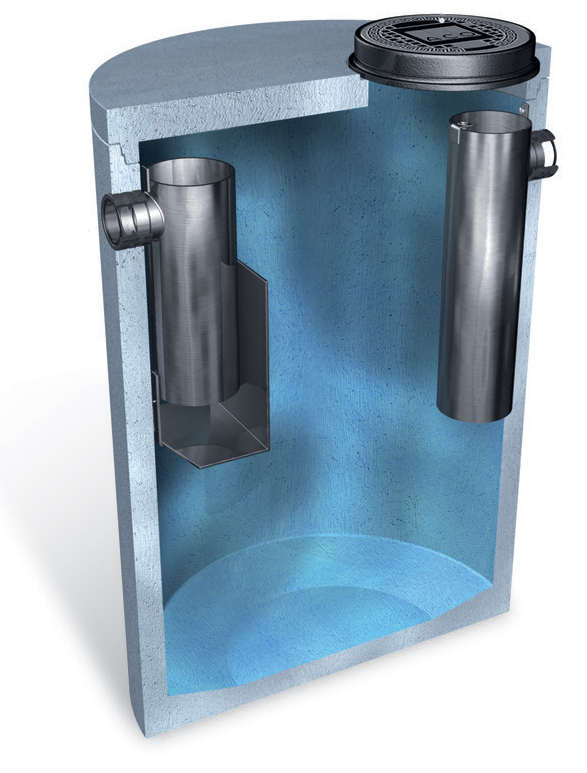

ACO-LIPUMAX

Сепаратори жиру для встановлення в ґрунті:

  • монолітний корпус, з гідротехнічного бетону C35/45 XF1, XA1, XC2, покритий додатково покраскою, стійкою до агресивних середовищ
  • клас навантаження – до D400
  • монтажна глибина – до 5,5 м по лотку труби

Застосування:

Сепаратор із вбудованою відстійною частиною встановлюється в ґрунт із підключенням до каналізаційної мережі. Призначений для видалення технологічних жирів і масел рослинного і тваринного походження з виробничих стоків.

Переваги:

  • висока міцність корпуса;
  • відповідність нормам EN 1825;
  • можливість встановлення на глибину більше 5м.

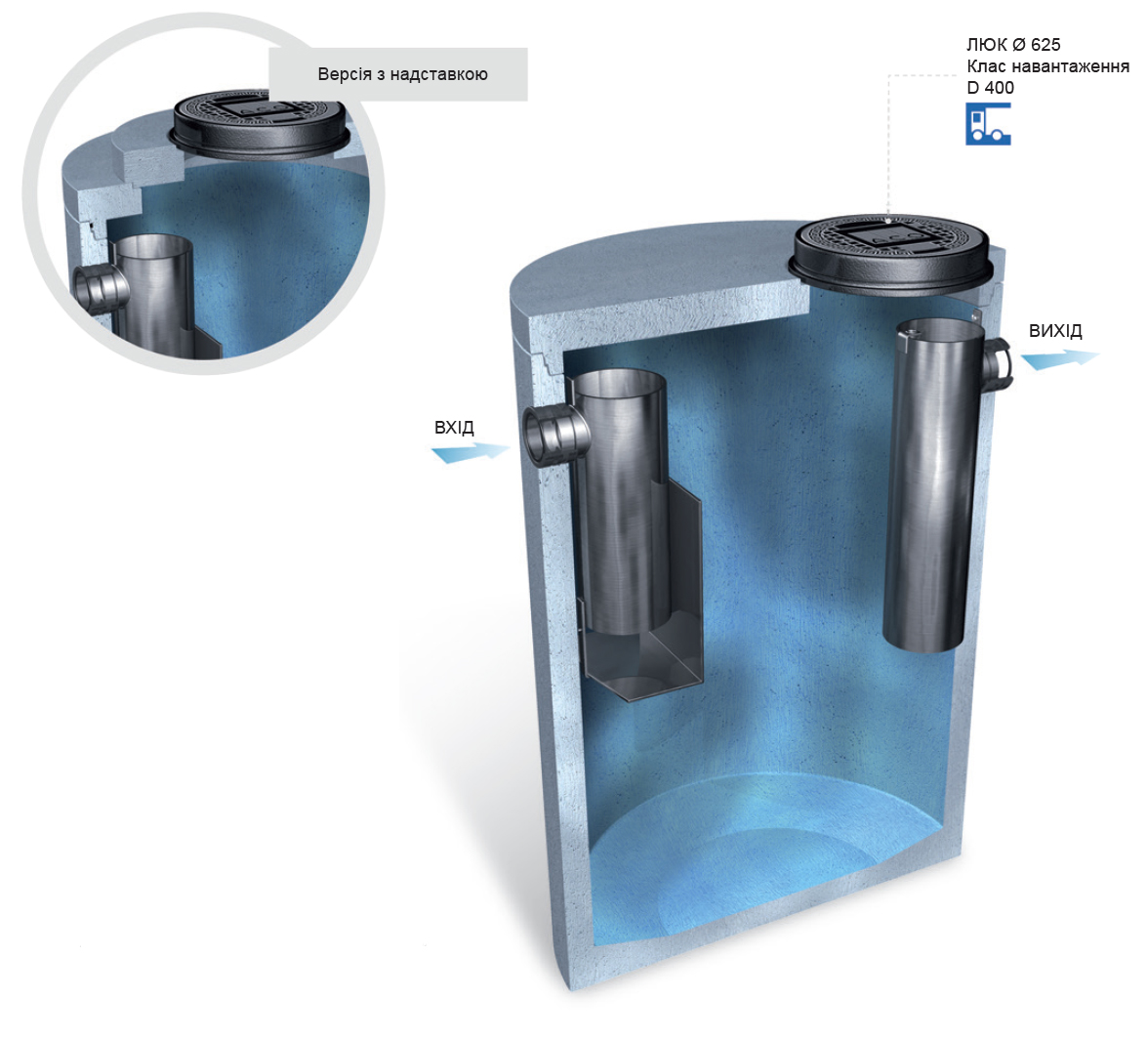

ACO-LIPUMAX1
Надставні елементи для сепараторів з армованого бетону

Назва

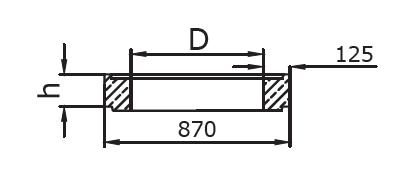

Надставне кільце під люк DN600

Висота, мм

40
60
80
100
150
250
300

Артикул

PUN60/40
PUN60/60
PUN60/80
PUN60/100
PUN60/150
PUN60/250
PUN60/300

Схема

DN600

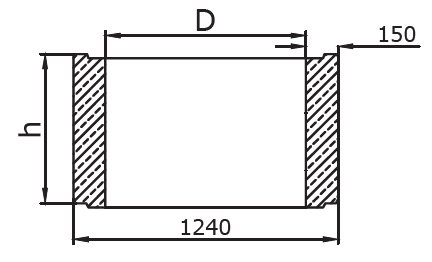

Надставне бетонне кільце DN1000

400
450
500
550
650
700
750
800
900
1000

PSN10/400
PSN10/450
PSN10/500
PSN10/550
PSN10/650
PSN10/700
PSN10/750
PSN10/800
PSN10/900
PSN10/1000

DN1000

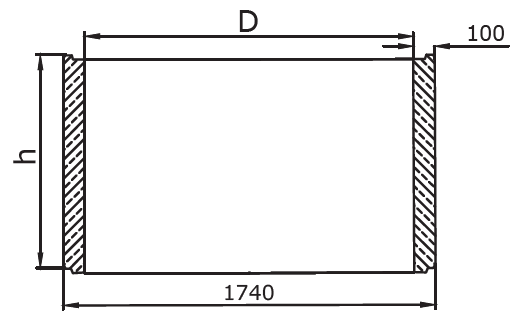

Надставне бетонне кільце DN1500

1000
1500

PKONN15/1000
PKONN15/1500

DN1500

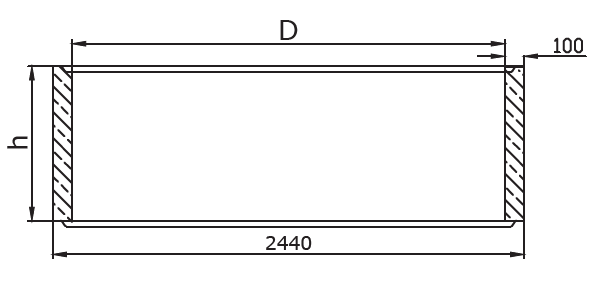

Надставне бетонне кільце DN2200

500
800
1500

PYNM22/500
PYNM22/800
PYNM22/1500
PYNM22/2700

DN2200

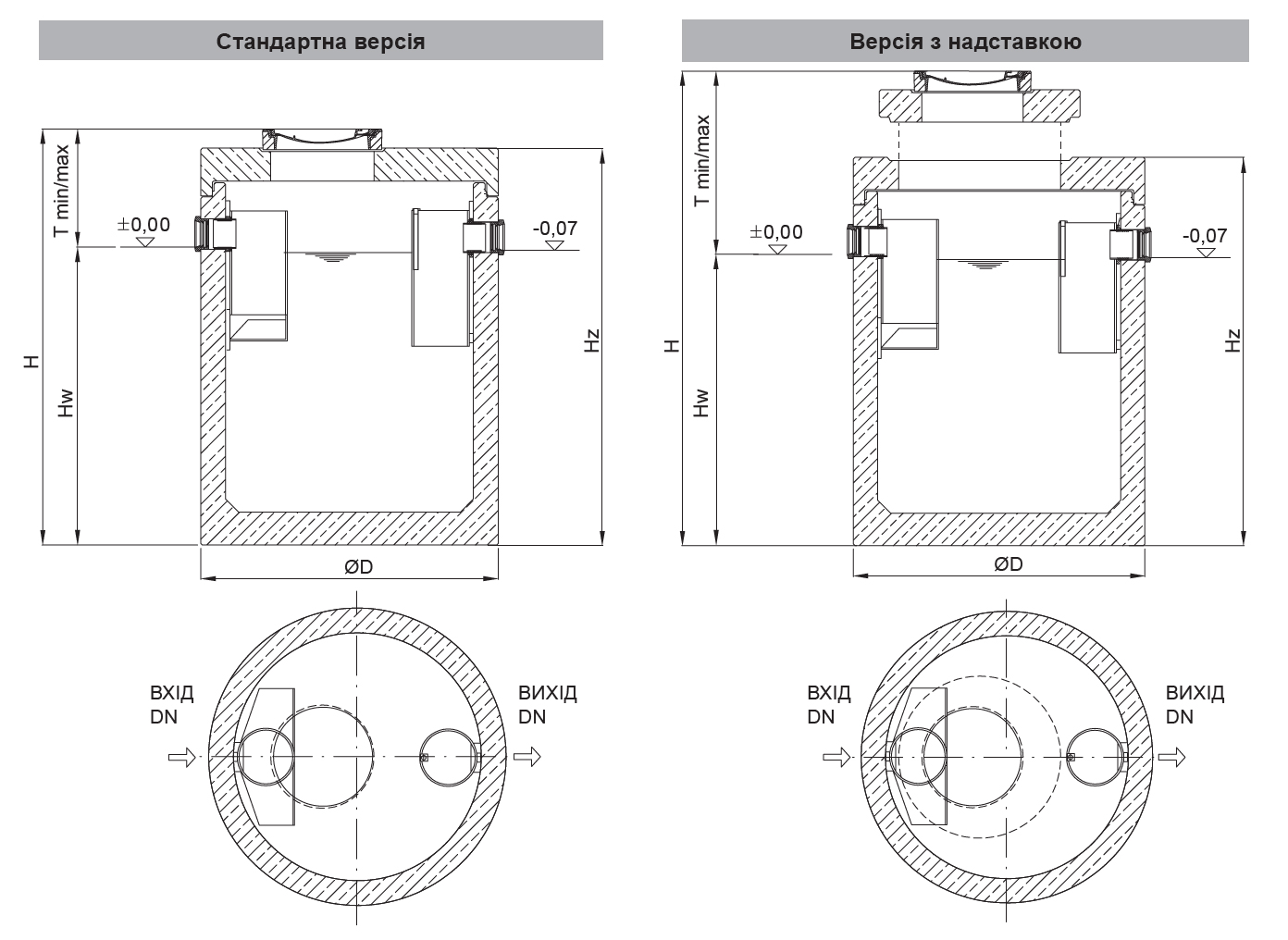

ACO-LIPUMAX Size

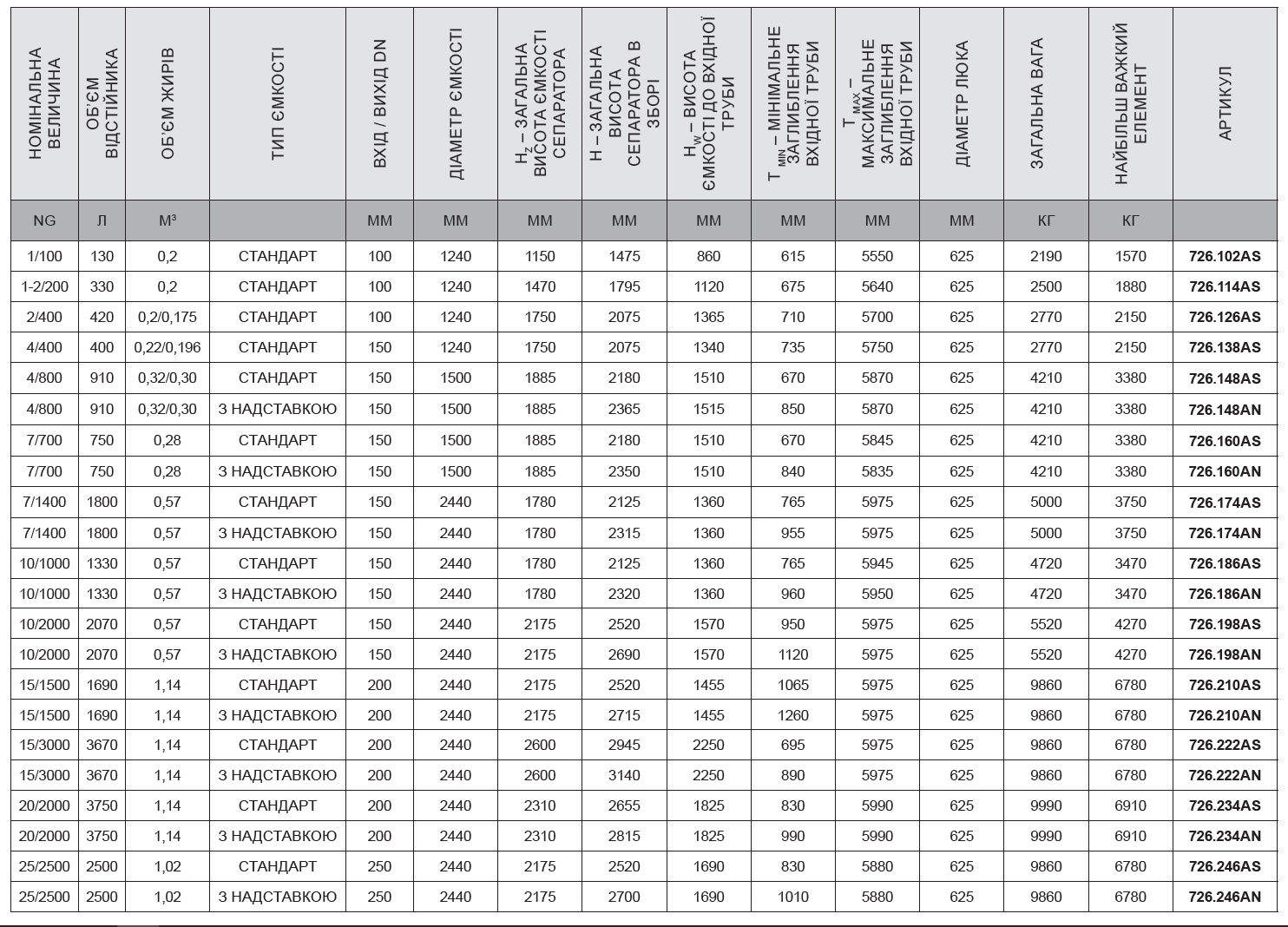

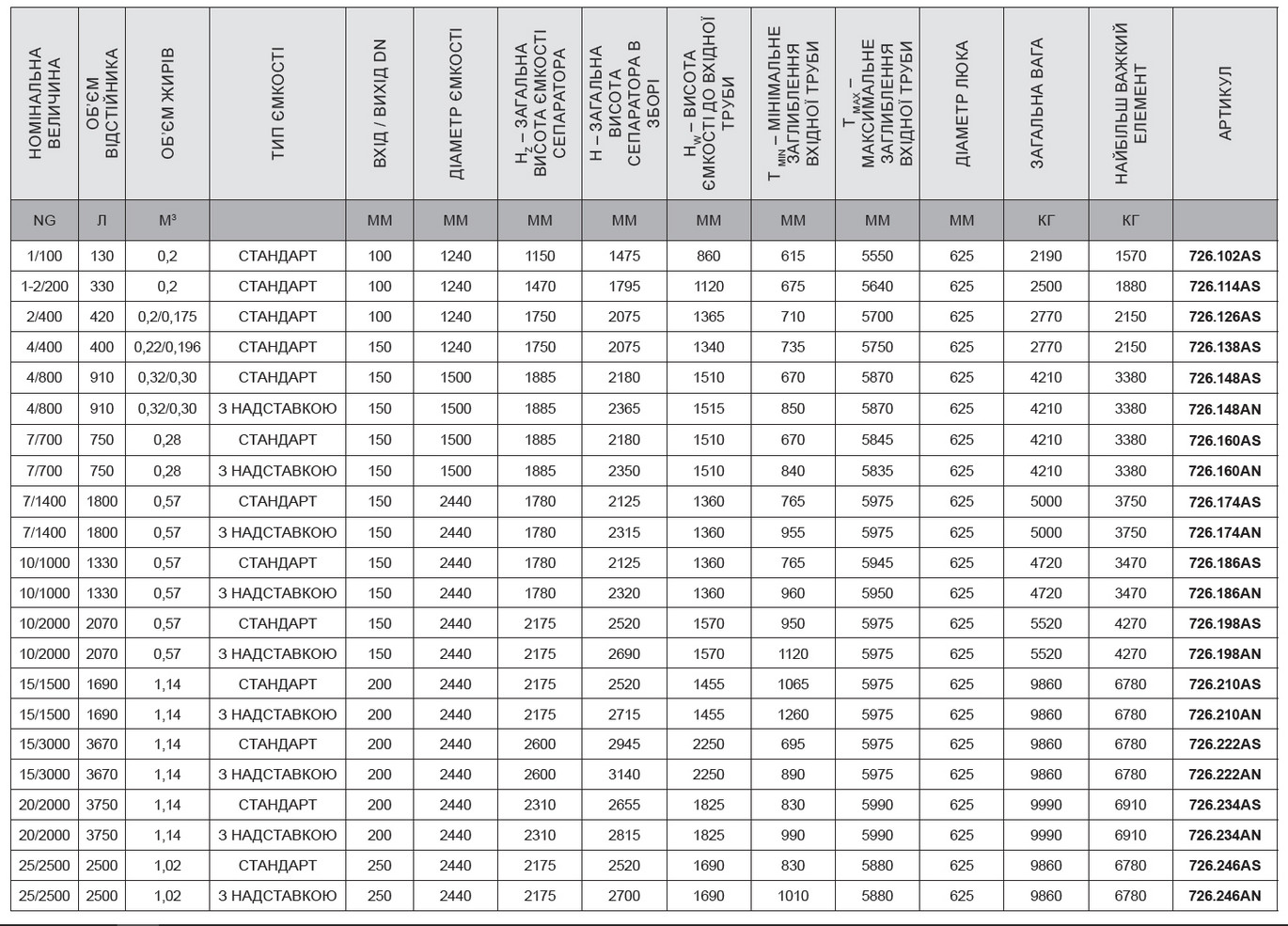

ACO-LIPUMAX Size1
АСО Каталог Cепаратори жируpdf
стр. 7-9 ACO LIPUMAX ®pdf

Креслення ACO Lipumax

Креслення бетонних сепараторів жиру з можливістю регулювання висоти
4/800 726.148ANpdf
7/700 726.160ANpdf
7/1400 726.174ANpdf
10/1000 726.186ANpdf
10/2000 726.198ANpdf
15/1500 726.210ANpdf
15/3000 726.222ANpdf
20/2000 726.234ANpdf
25/2500 726.246ANpdf
Креслення бетонних сепараторів жиру стандарт

1/2/200 726.114ASpdf
1/100 726.102ASpdf
2/400 726.126ASpdf
4/400 726.138ASpdf
4/800 726.148ASpdf
7/700 726.160ASpdf
7/1400 726.174ASpdf
10/1000 726.186ASpdf
10/2000 726.198ASpdf
15/1500 726.210ASpdf
15/3000 726.222ASpdf
20/2000 726.234ASpdf
25/2500 726.246ASpdf
АСО Монтаж бетонного сепаратораpdf
Висновок державної санітарно-епідеміологічної експертизиpdf
Сертифікат відповідностіpdf
