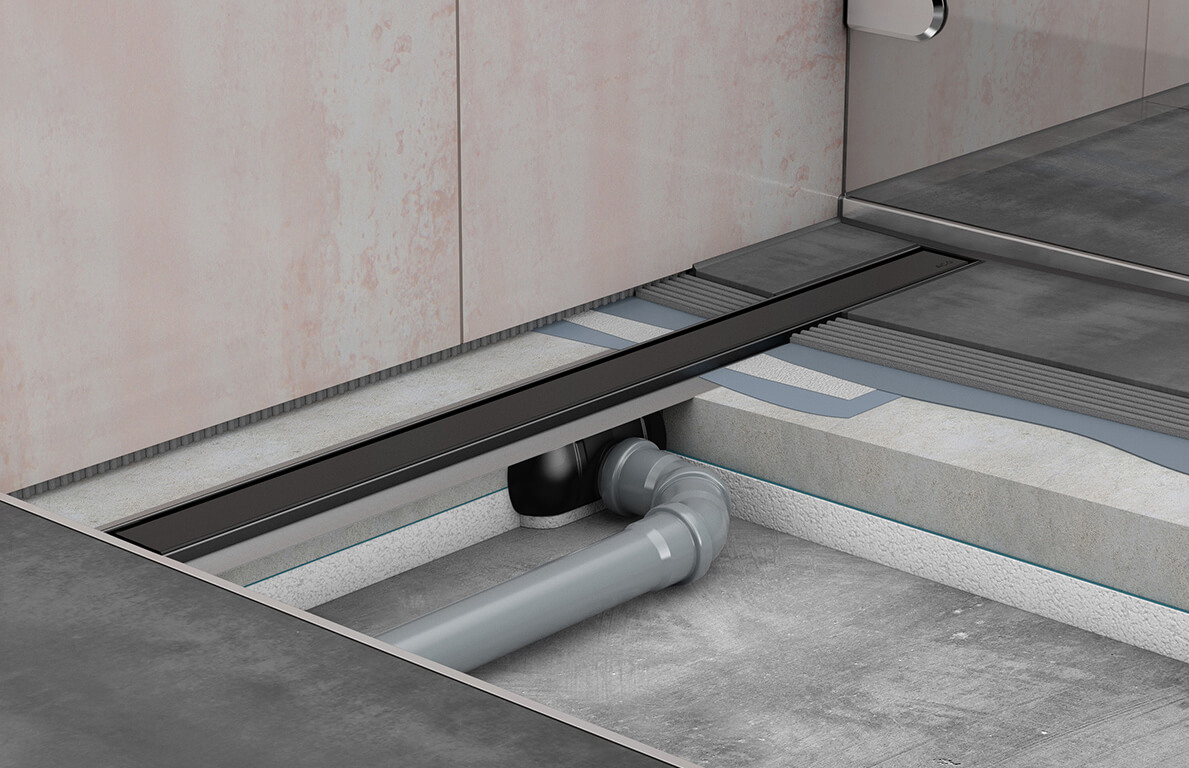

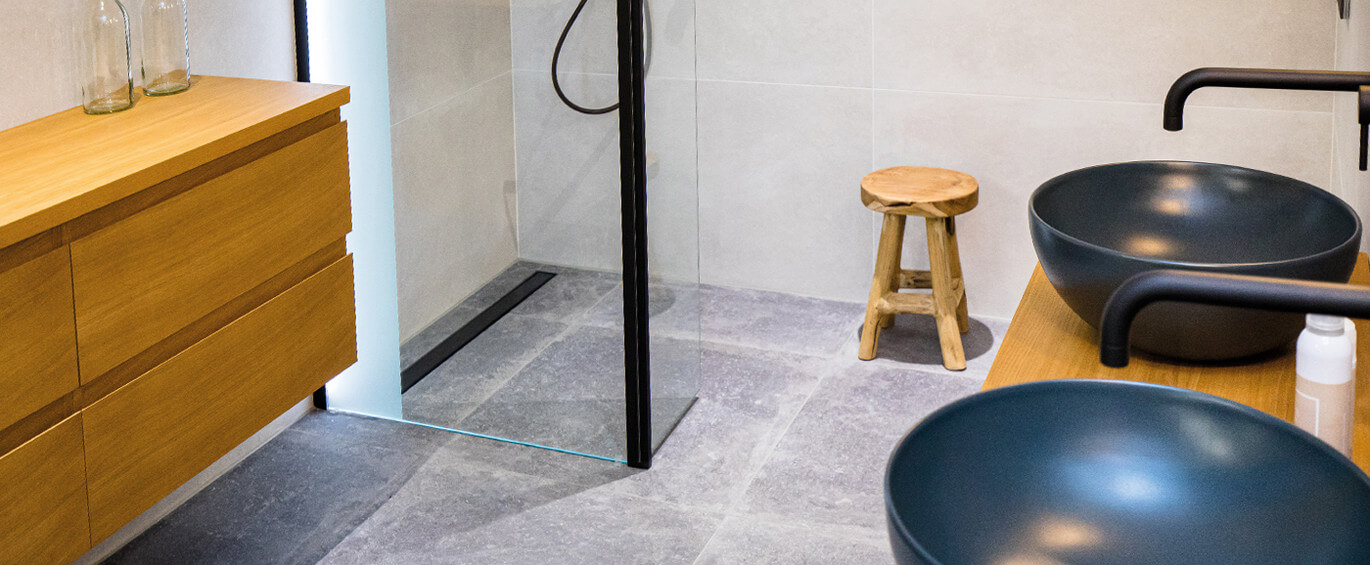

ACO ShowerDrain C Black - це унікальне рішення для душових кімнат з безпрецедентною якістю, функціональністю та новим кольором. Завдяки плавним формам та відсутності зварних швів всередині каналу забезпечується підвищена гігієнічність та легке очищення. Решітка «Massive» чорного кольору забезпечує неповторний вигляд Вашої ванної кімнати.
Технічна інформація
- Матеріал корпусу та решітки: нержавіюча сталь марки AISI 304
- Колір: чорний Внутрішня ширина каналу: 64 мм
- Пропускна здатність:
- 0,91 л/с (стандартний сифон DN50)
- 0,62 л/с (низький сифон DN40/50)
- Горизонтальний випуск: DN40/DN50
- Сифон: знімний, 2 частини
- Тип фланця: горизонтальний, вертикальний (пристінний монтаж), без фланця
- Поверхня каналу: пасивована
- Регулювання монтажної висоти за допомогою спеціальних елементів (ніжок)
- Готовий до монтажу
Додаткові аксесуари в чорному кольорі: ACO ShowerStep Black
Зображення | Креслення | Опис | Монтажні розміри | Артикул | ||
---|---|---|---|---|---|---|
L1, мм | L2, мм | B, мм | ||||

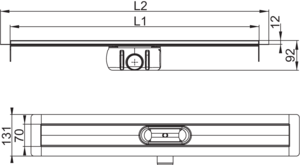

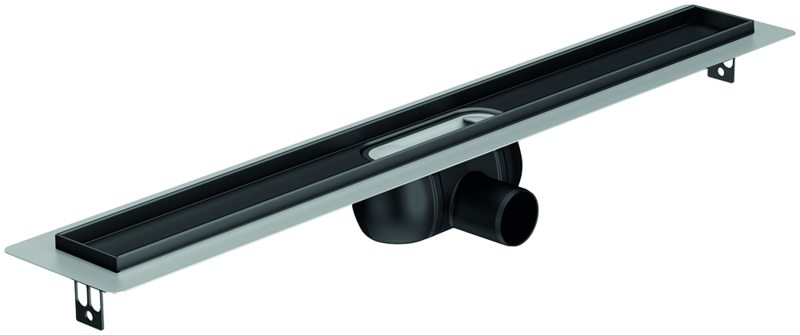

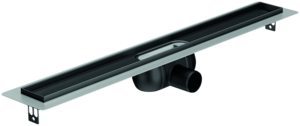

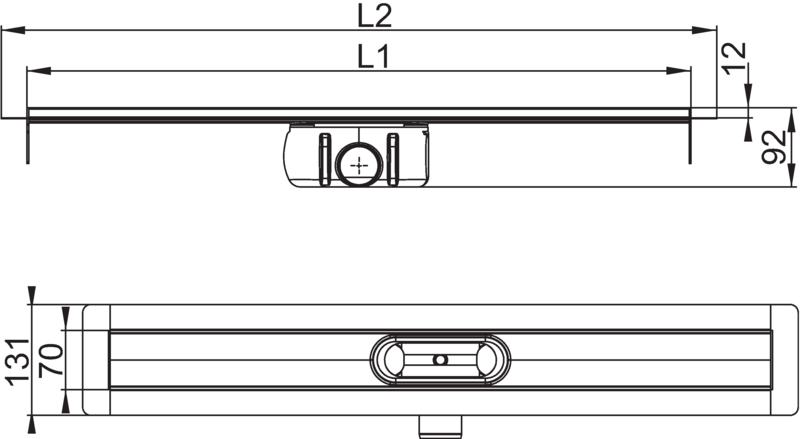

Душовий канал з горизонтальним фланцем, стандартний сифон, решітка "Massive", нержавіюча сталь AISI 304 | 585 | 645 | 130 | 9010.91.00 | ||
685 | 745 | 130 | 9010.91.01 | |||
785 | 845 | 130 | 9010.91.02 | |||
885 | 945 | 130 | 9010.91.03 | |||
985 | 1045 | 130 | 9010.91.04 | |||
1085 | 1145 | 130 | 9010.91.05 | |||
1185 | 1245 | 130 | 9010.91.06 | |||

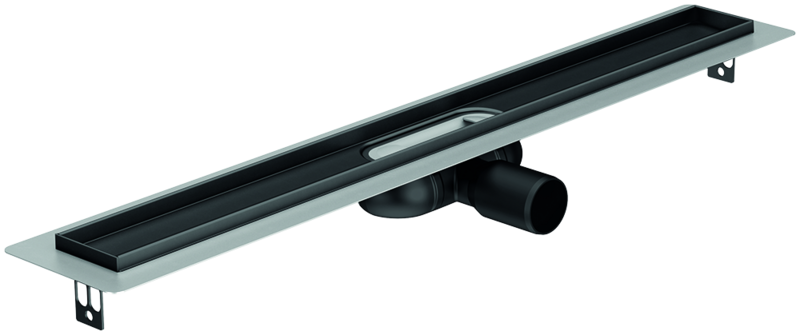

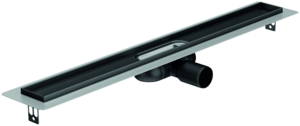

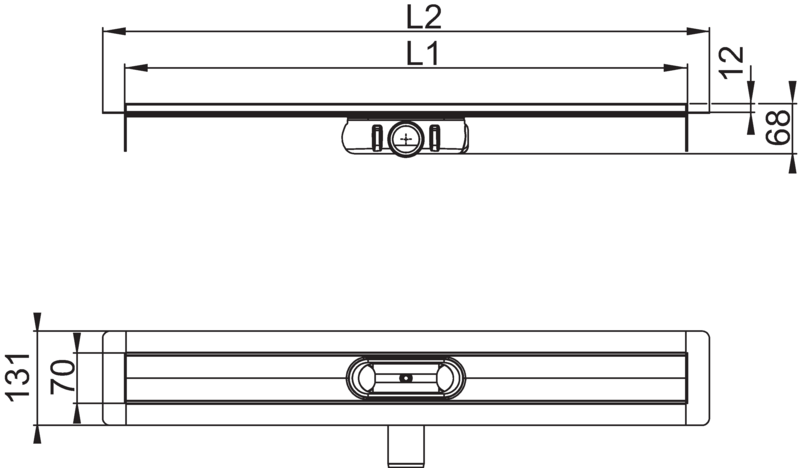

Душовий канал з горизонтальним фланцем, низький сифон, решітка "Massive", нержавіюча сталь AISI 304 | 585 | 645 | 130 | 9010.91.07 | ||
685 | 745 | 130 | 9010.91.08 | |||
785 | 845 | 130 | 9010.91.09 | |||
885 | 945 | 130 | 9010.91.10 | |||
985 | 1045 | 130 | 9010.91.11 | |||
1085 | 1145 | 130 | 9010.91.12 | |||
1185 | 1245 | 130 | 9010.91.13 |
- L1 - довжина каналу без фланця
- L2 - довжина каналу з фланцем
- B - ширина каналу з фланцем
Зображення | Креслення | Опис | Монтажні розміри | Артикул | ||
---|---|---|---|---|---|---|
L1, мм | L2, мм | B, мм | ||||

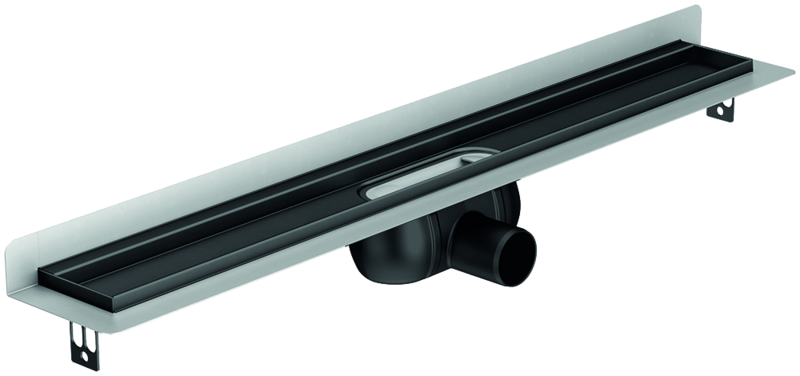

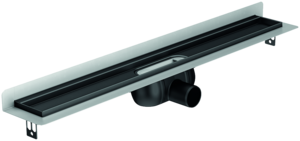

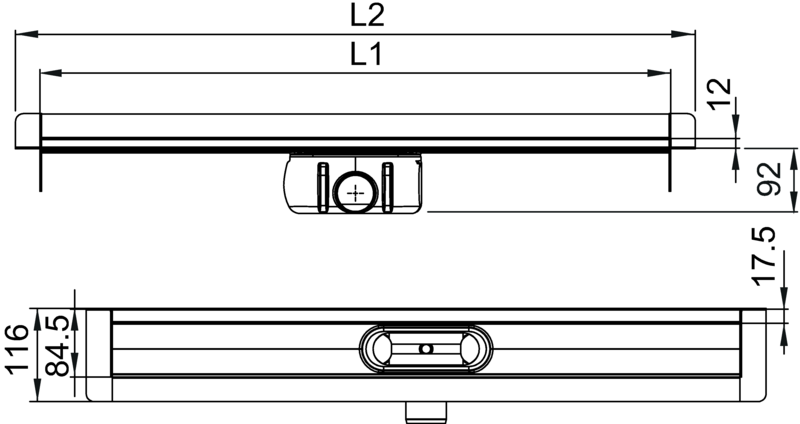

Душовий канал з вертикальним фланцем, стандартний сифон, решітка "Massive", нержавіюча сталь AISI 304 | 585 | 645 | 116 | 9010.91.14 | ||
685 | 745 | 116 | 9010.91.15 | |||
785 | 845 | 116 | 9010.91.16 | |||
885 | 945 | 116 | 9010.91.17 | |||
985 | 1045 | 116 | 9010.91.18 | |||
1085 | 1145 | 116 | 9010.91.19 | |||
1185 | 1245 | 116 | 9010.91.20 | |||

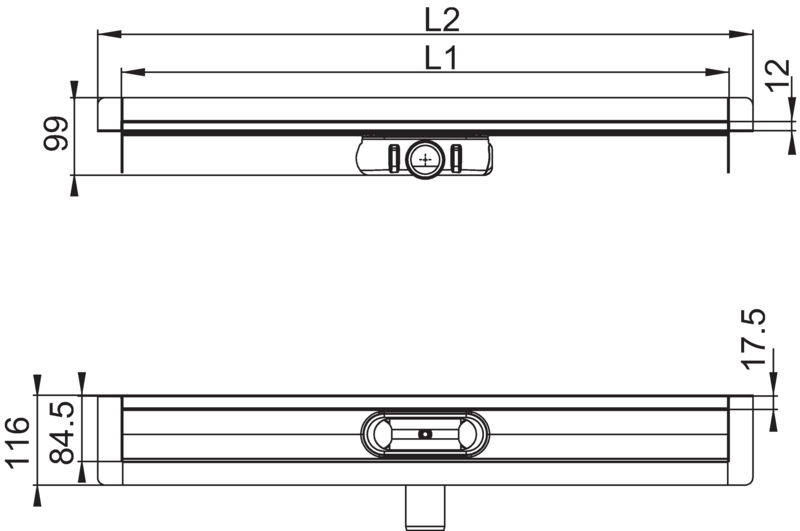

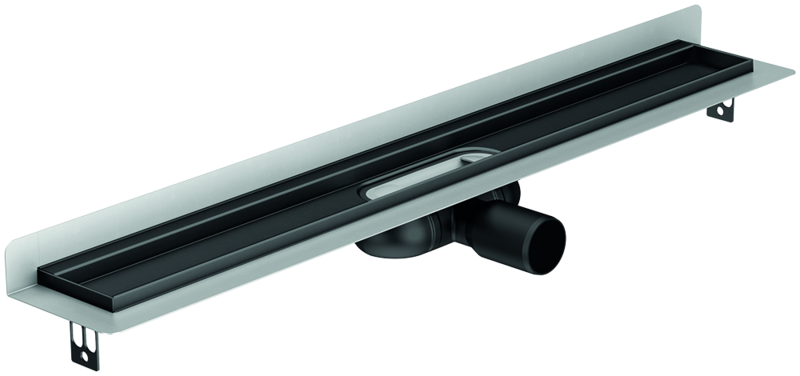

Душовий канал з вертикальним фланцем, низький сифон, решітка "Massive", нержавіюча сталь AISI 304 | 585 | 645 | 116 | 9010.91.21 | ||
685 | 745 | 116 | 9010.91.22 | |||
785 | 845 | 116 | 9010.91.23 | |||
885 | 945 | 116 | 9010.91.24 | |||
985 | 1045 | 116 | 9010.91.25 | |||
1085 | 1145 | 116 | 9010.91.26 | |||
1185 | 1245 | 116 | 9010.91.27 |
- L1 - довжина каналу без фланця
- L2 - довжина каналу з фланцем
- B - ширина каналу з фланцем
Зображення | Креслення | Опис | Монтажні розміри | Артикул | |
---|---|---|---|---|---|
L1, мм | B, мм | ||||

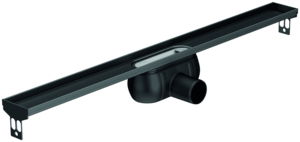

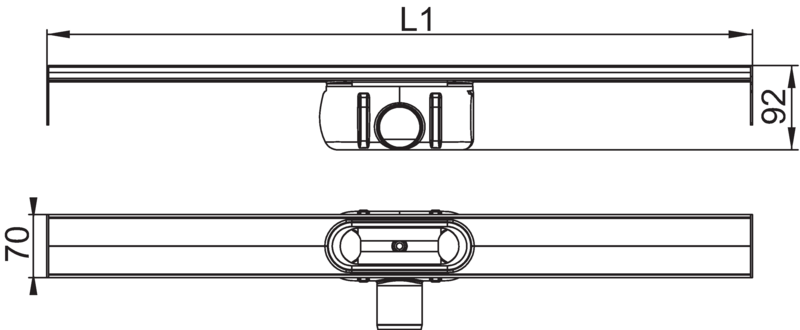

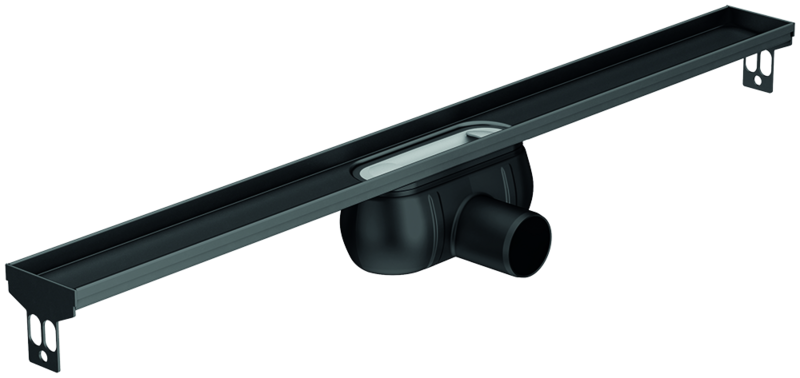

Душовий канал з вертикальним фланцем, стандартний сифон, решітка "Massive", нержавіюча сталь AISI 304 | 585 | 70 | 9010.91.28 | ||
685 | 70 | 9010.91.29 | |||
785 | 70 | 9010.91.30 | |||
885 | 70 | 9010.91.31 | |||
985 | 70 | 9010.91.32 | |||
1085 | 70 | 9010.91.33 | |||
1185 | 70 | 9010.91.34 | |||

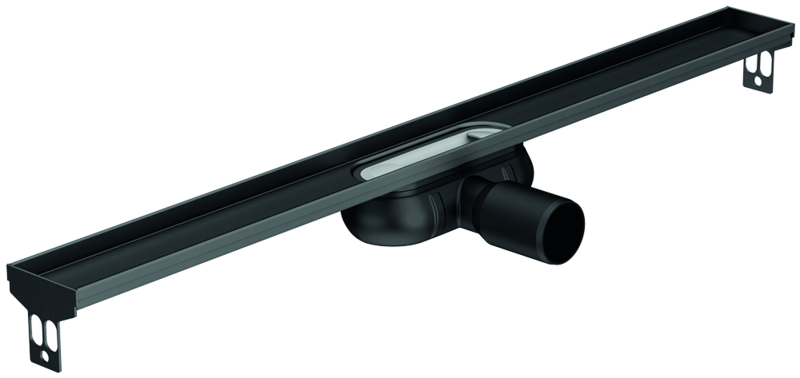

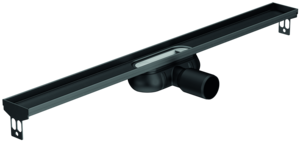

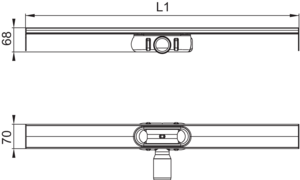

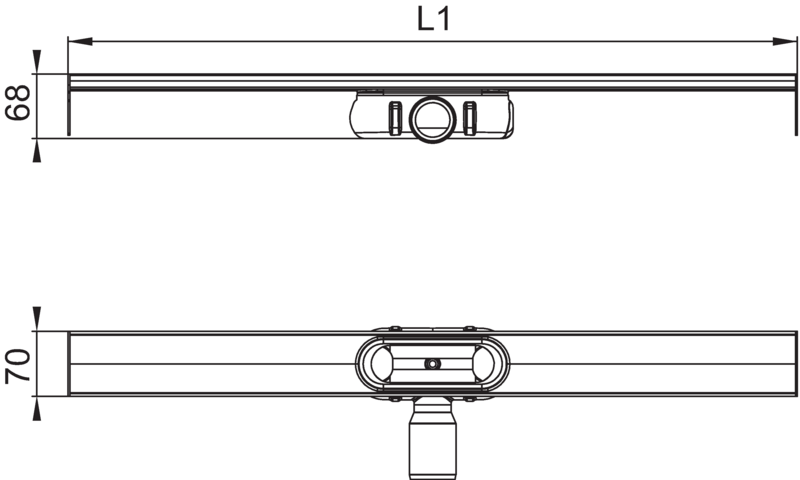

Душовий канал з вертикальним фланцем, низький сифон, решітка "Massive", нержавіюча сталь AISI 304 | 585 | 70 | 9010.91.35 | ||
685 | 70 | 9010.91.36 | |||
785 | 70 | 9010.91.37 | |||
885 | 70 | 9010.91.38 | |||
985 | 70 | 9010.91.39 | |||
1085 | 70 | 9010.91.40 | |||
1185 | 70 | 9010.91.41 |
- L1 - довжина каналу
- B - ширина каналу
Зображення | Характеристики | Назва | Артикул |
---|---|---|---|
Даним елементом додатково можуть комплектуватися канали ShowenDrain C та ShowerDrain E+ із стандартним сифоном | Сухий сифон EasyStop DN 50 | 9010.79.24 | |

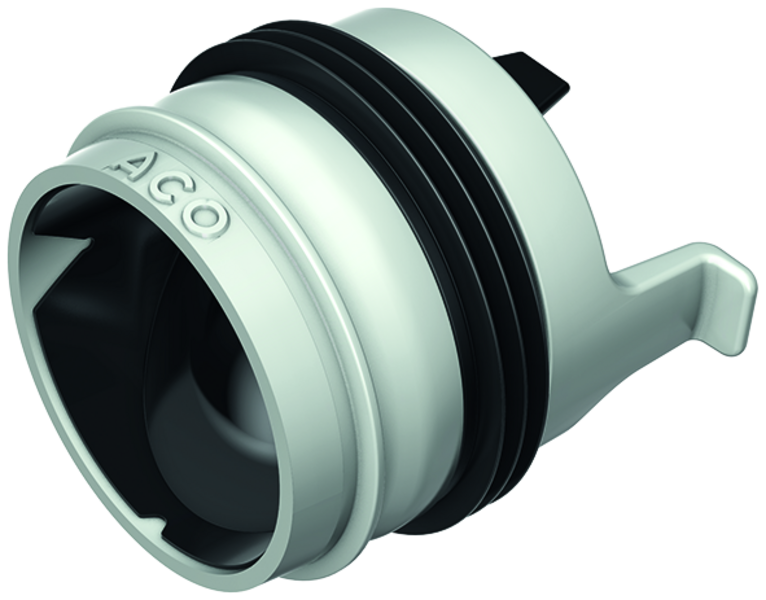

Даним елементом додатково можуть комплектуватися канали ShowenDrain C та ShowerDrain E+ із низьким сифоном | Сухий сифон EasyStop DN 40 | 9010.79.23 | |

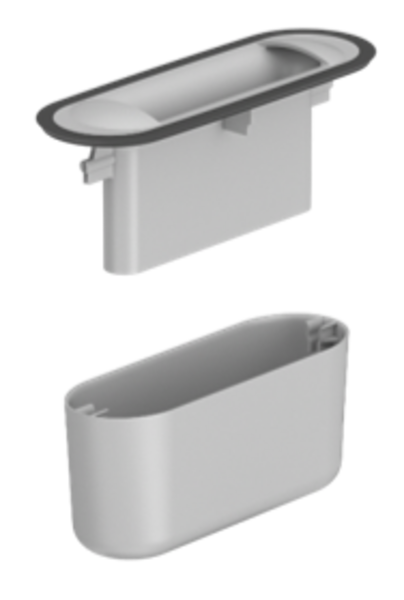

Сифон для душового каналу ShowenDrain C, стандартний | 9010.83.68 | ||

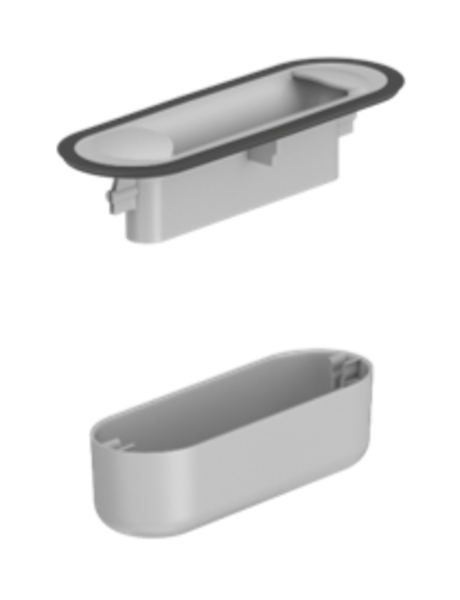

Сифон для душового каналу ShowenDrain C, низький | 9010.83.69 |
