Надставки 1 під клас навантаження А15, DN600 (для Oleopator G)
Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
---|---|---|---|
520-640 | Ø 600 | 94 | 3301.34.01 |
520-1090 | Ø 600 | 103 | 3301.34.02 |
520-1690 | Ø 600 | 113 | 3301.34.02 |
Надставки 2 під клас навантаження В125, DN600 (для Oleopator G)
Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
---|---|---|---|
550-670 | Ø 600 | 80 | 3301.35.01 |
550-1120 | Ø 600 | 88 | 3301.35.02 |
550-1720 | Ø 600 | 99 | 3301.35.02 |
Надставки 3 під клас навантаження D400, DN600 (для Oleopator G)
Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
---|---|---|---|
550-680 | Ø 600 | 846 | 3301.35.98 |
550-1130 | Ø 600 | 854 | 3301.35.99 |
550-1730 | Ø 600 | 866 | 3301.36.00 |
550-680 (без плити розподілу навантаження) | Ø 600 | 126 | 3301.36.98 |
550-1130 (без плити розподілу навантаження) | Ø 600 | 134 | 3301.36.99 |
550-1730 (без плити розподілу навантаження) | Ø 600 | 105 | 3301.37.00 |
Надставки 4 під клас навантаження D400, DN800 (для Oleopator G)
Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
---|---|---|---|
550-1730 | Ø 800 | 272 | 418905 |
550-1730 (без плити розподілу навантаження) | Ø 800 | 991 | 418906 |
Надставки 5 під клас навантаження D400, DN600 (для Oleopator G)
Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
---|---|---|---|
550-680 (без плити розподілу навантаження) | Ø 600 | 85 | 3301.36.98 |
550-1130 (без плити розподілу навантаження) | Ø 600 | 93 | 3301.36.99 |
550-1730 (без плити розподілу навантаження) | Ø 600 | 105 | 3301.37.00 |
Надставки 6 під клас навантаження D400, DN800 (для Oleopator G)
Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
---|---|---|---|
550-1730 (без плити розподілу навантаження) | Ø 800 | 991 | 418906 |
Примітка: загальна (габаритна) висота сепаратора складається з висоти ємності сепаратора та висоти надставки Тзагал=Тсепар+Тнадставки (min-max)

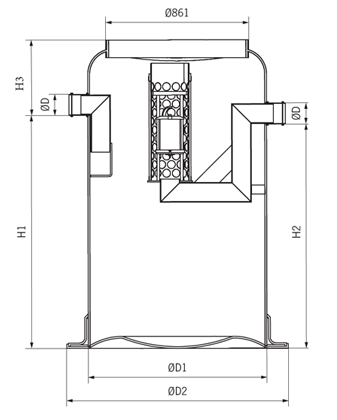

Ном. р-р (л/ сек) | Вхід/ вихід DN/OD [мм] | Об'єм відс-ка [л] | Об’єм нафт. [л] | Заг. об’єм [л] | H1 [мм] | H2 [мм] | ØD1 [мм] | ØD2 [мм] | H3 [мм] | Вага [кг] | Артикул |
---|---|---|---|---|---|---|---|---|---|---|---|
3 | 100 | 300 | 163 | 604 | 800 | 780 | 1000 | 1240 | 400 | 105 | 12601.01 |
3 | 100 | 600 | 163 | 903 | 1180 | 1160 | 1000 | 1240 | 400 | 105 | 12602.01 |
3 | 100 | 900 | 232 | 1297 | 1200 | 1180 | 1200 | 1400 | 460 | 172 | 12603.01 |
6 | 150 | 600 | 160 | 887 | 1160 | 1140 | 1000 | 1240 | 460 | 169 | 12611.01 |
6 | 150 | 1200 | 232 | 1602 | 1470 | 1450 | 1200 | 1400 | 570 | 182 | 12612.01 |
6 | 150 | 1800 | 576 | 2413 | 1410 | 1390 | 1500 | 1720 | 630 | 233 | 12613.01 |
10 | 150 | 1000 | 273 | 1534 | 1410 | 1390 | 1200 | 1400 | 590 | 197 | 12621.01 |
10 | 150 | 2000 | 576 | 2784 | 1620 | 1600 | 1500 | 1720 | 560 | 254 | 12622.01 |
10 | 150 | 3000 | 1139 | 4755 | 1370 | 1350 | 2200 | 2440 | 640 | 705 | 12623.01 |
15 | 200 | 1500 | 464 | 2360 | 1380 | 1360 | 1500 | 1720 | 660 | 310 | 12631.01 |
15 | 200 | 3000 | 944 | 3914 | 2260 | 2240 | 1500 | 1720 | 600 | 525 | 12632.01 |
20 | 200 | 4000 | 1163 | 5857 | 1660 | 1640 | 2200 | 2440 | 780 | 565 | 12642.01 |
20 | 200 | 6000 | 1163 | 7909 | 2200 | 2180 | 2200 | 2440 | 690 | 618 | 12643.01 |
20 | 200 | 2000 | 1163 | 3243 | 1880 | 1860 | 1500 | 1720 | 660 | 505 | 12645.01 |
30 | 250 | 3000 | 1513 | 5705 | 1620 | 1600 | 2200 | 2440 | 730 | 515 | 12651.01 |
30 | 250 | 6000 | 1613 | 8555 | 2370 | 2350 | 2200 | 2440 | 720 | 613 | 12652.01 |
40 | 300 | 4000 | 1350 | 7225 | 2020 | 2000 | 2200 | 2440 | 830 | 630 | 12661.01 |
50 | 300 | 5000 | 1350 | 8213 | 2280 | 2260 | 2200 | 2440 | 960 | 630 | 12671.01 |
