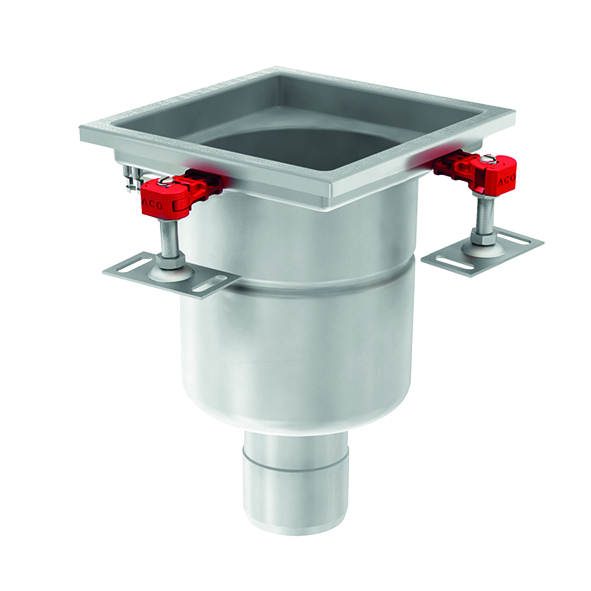

Трапи серії 157

Високі стандарти гігієни і довговічність трапів АСО забезпечуються наступними факторами:

  • трапи відповідають вимогам стандартів гігієни EHEDG № 8, 13, 44; EN 1672 та EN ISO 14159;
  • випуск в нижній точці, відсутність застою рідин;
  • всі трапи виготовляються з нержавіючої сталі AISI 304 і 316L, що забезпечує їх довгий термін служби і можливість якісної дезінфекції;
  • повністю виймається сифон для доступу до каналізації;
  • кромка з заповненням;
  • закруглені кути і гладкі зварні шви - бруд не затримується.
Технічні характеристики:
  • розміри верхніх частин трапу 200х200 мм
  • пропускна здатність від 2,6 до 4,4 л/с
  • два варіанти: однокорпусний або двокорпусний
  • діаметри випусків 70 і 100 мм
  • широкий вибір решіток під різний клас навантаження
  • відстійники для вертикального і горизонтального випусків
  • вироби із виготовлені із нержавіючої сталі марки AISI 304. Вони також можуть бути виконані зі сталі марки 316L

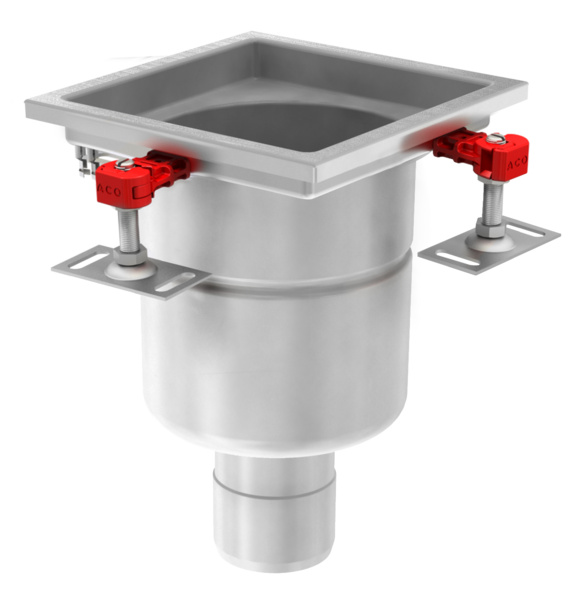

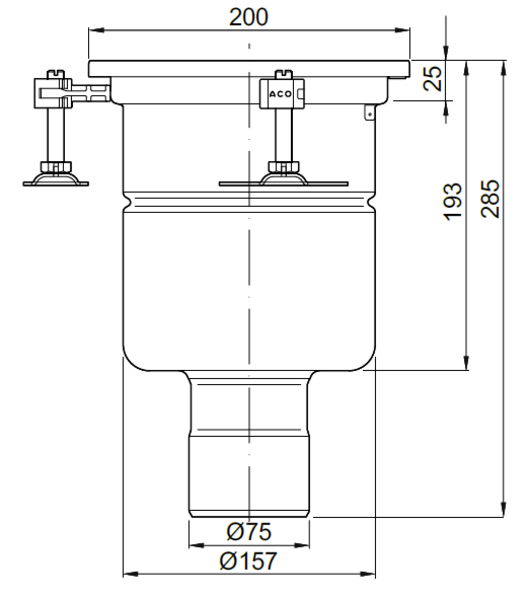

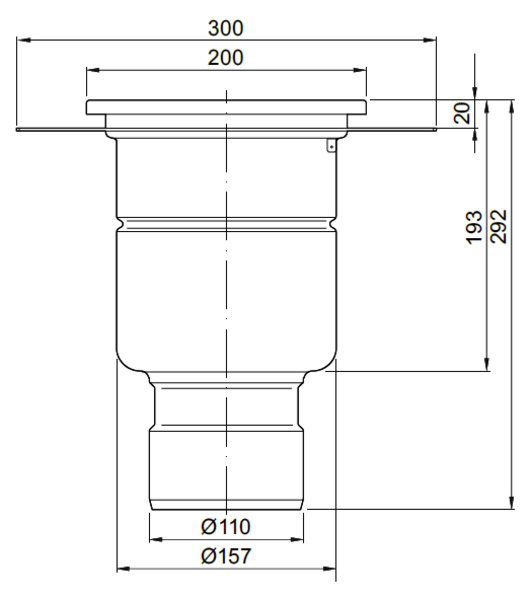

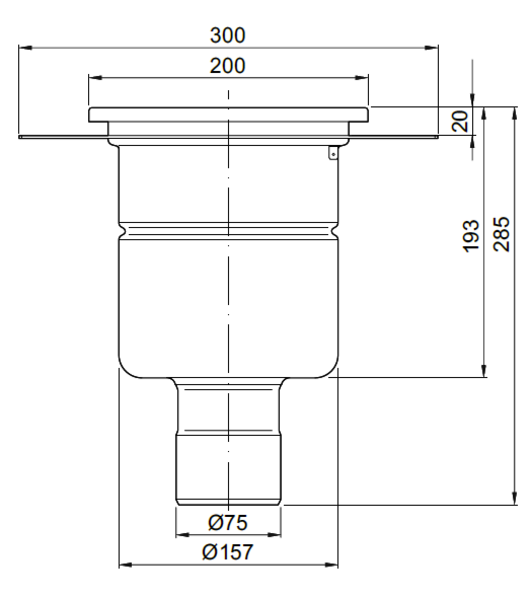

Однокорпусний трап 157 з сифоном і вертикальним випуском, сталь AISI 304
ЗображенняКреслення
(завантажити)
Розмір верху,
мм
Діаметр
випуску
(DN/OD), мм
Артикул
200х20070/75408001

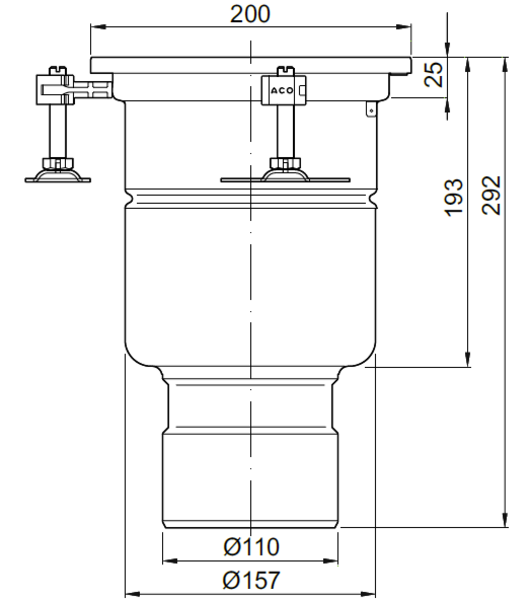

200х200100/110408003
200х20070/75408047
200х200100/110408099

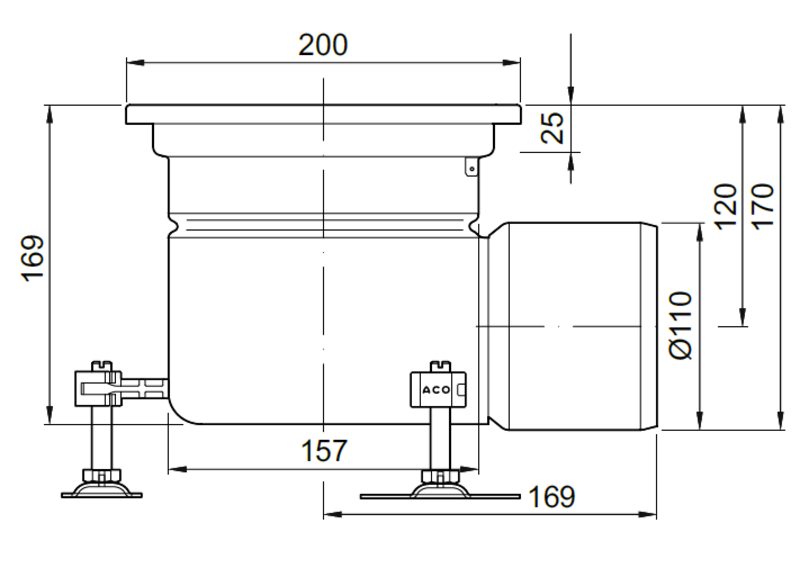

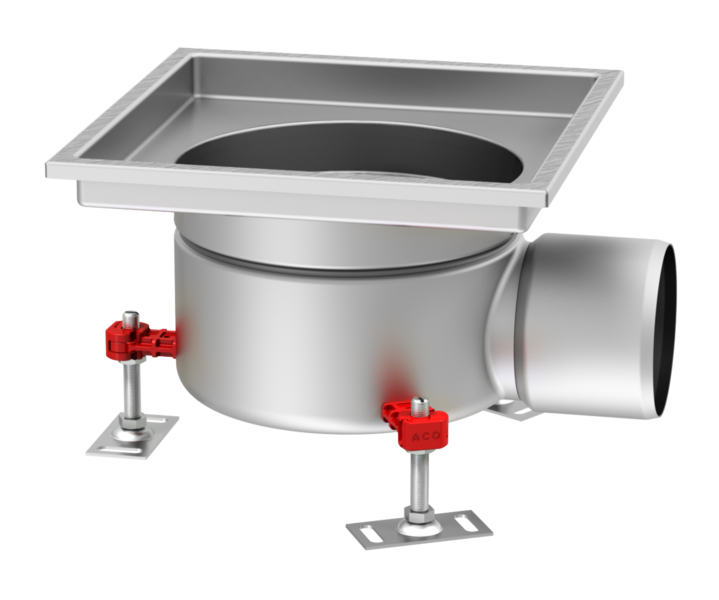

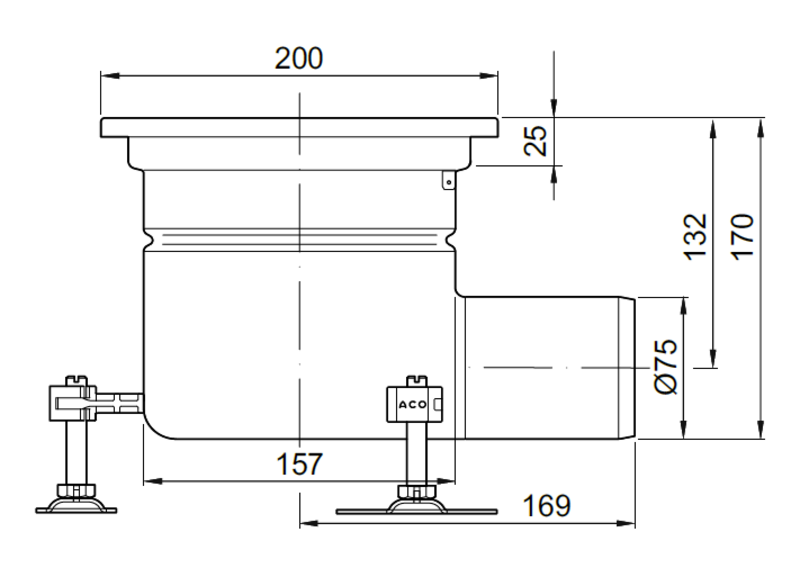

Однокорпусний трап 157 з сифоном і горизонтальним випуском, сталь AISI 304
ЗображенняКреслення
(завантажити)
Розмір верху,
мм
Діаметр
випуску
(DN/OD), мм
Артикул
200х20070/75408009
200х200100/110408011

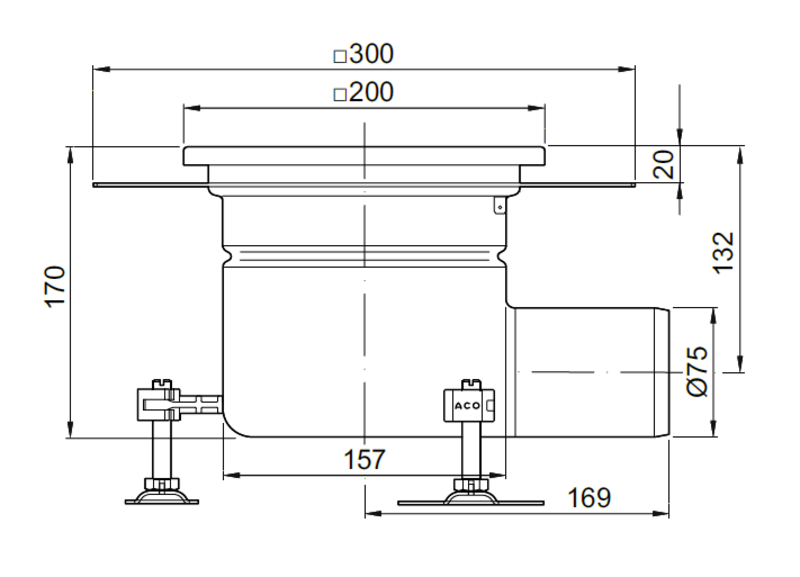

200х20070/75408014

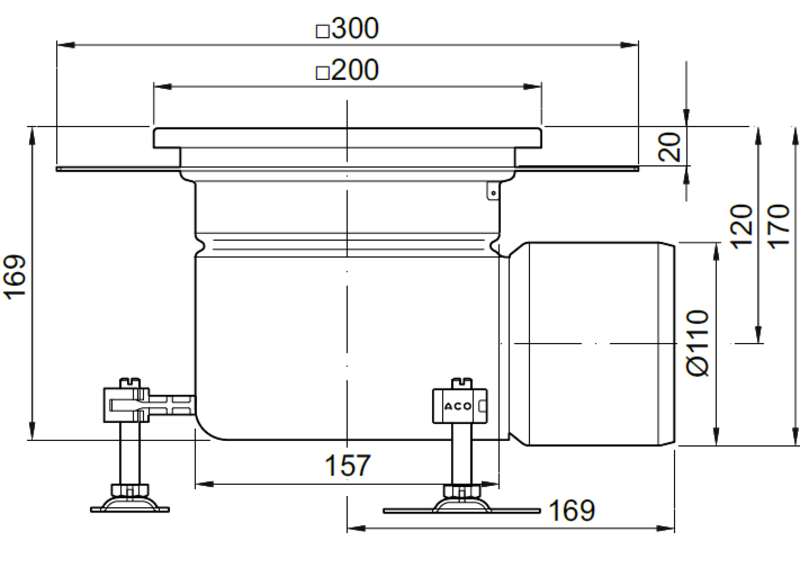

200х200100/110408015

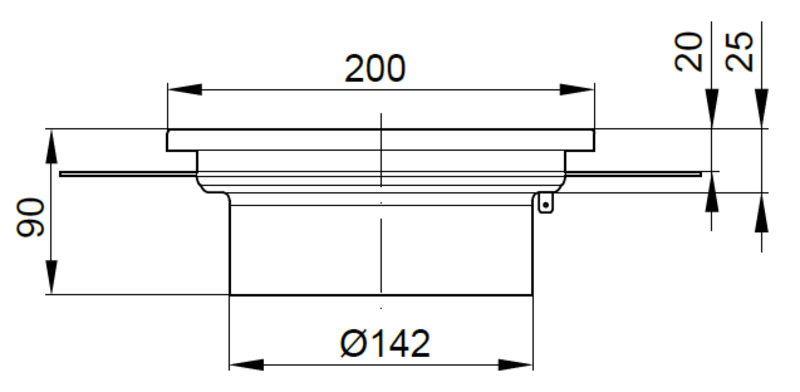

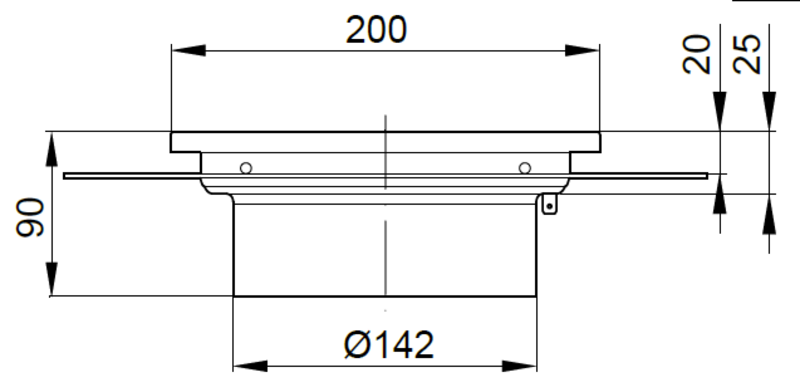

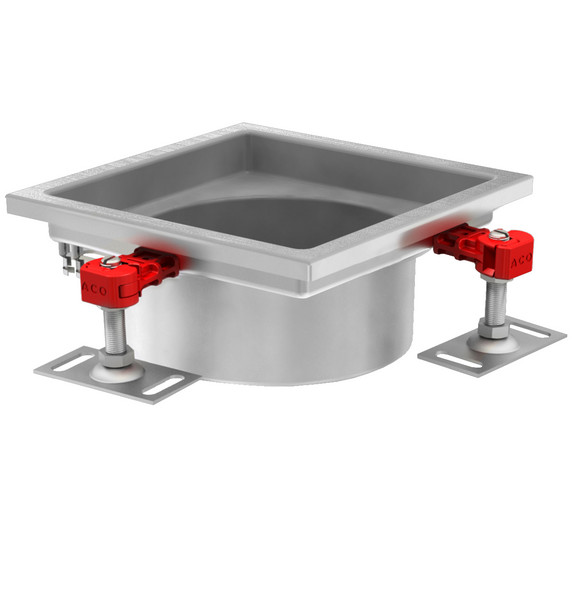

Верхня частина двокорпусного трапа 157, сталь AISI 304
ЗображенняКреслення
(завантажити)
Тип верхуВисота
решітки, мм
Артикул
Квадратний
200х200 мм
для всіх типів
покриття

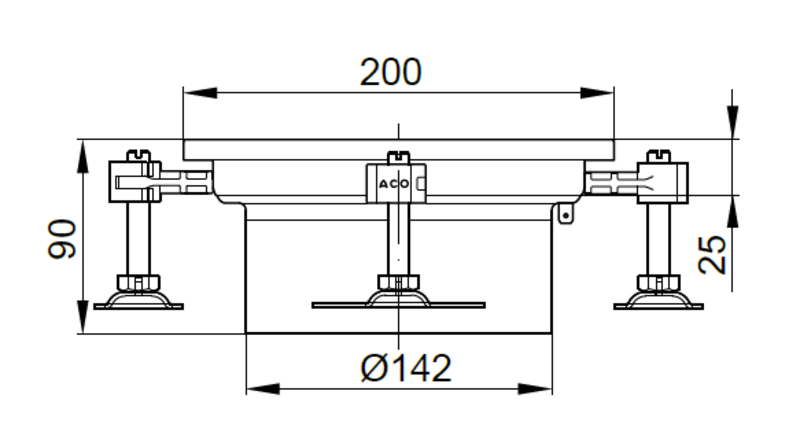

25408208
Квадратний
200х200 мм
для наливних
підлог
25408241
Квадратний
200х200 мм
для наливних
підлог,
з дренажем
25408244

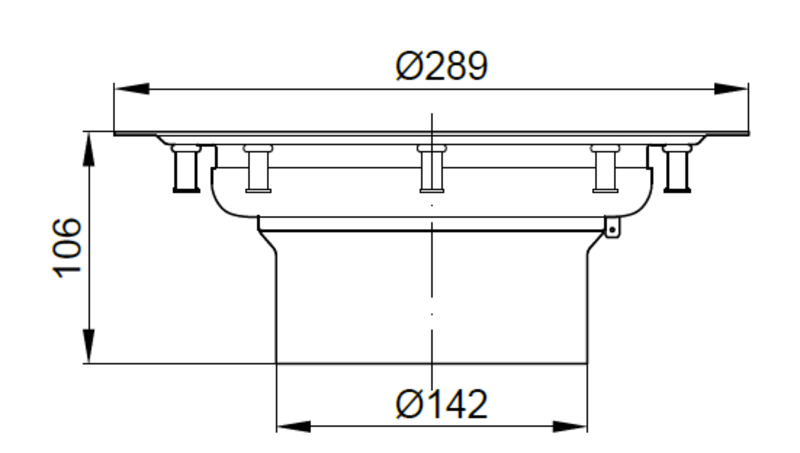

Для вінілових
підлог
30408240

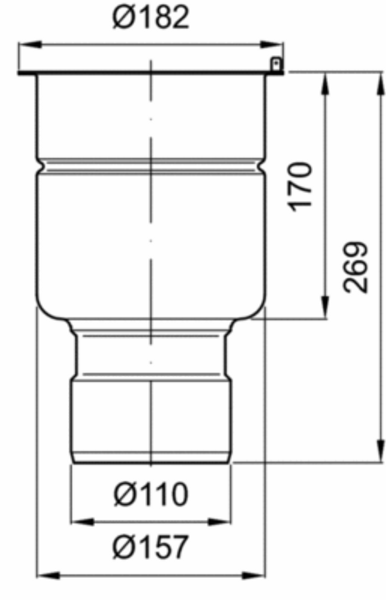

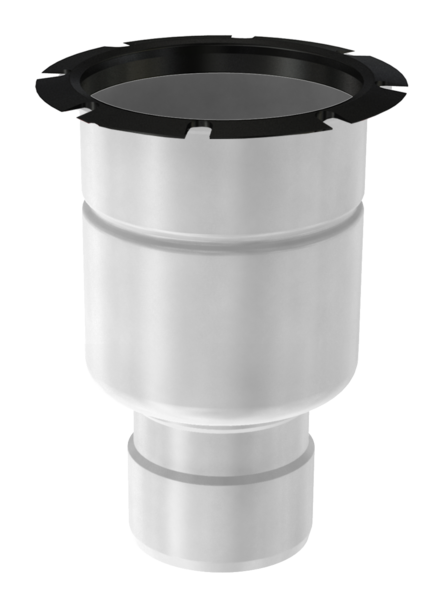

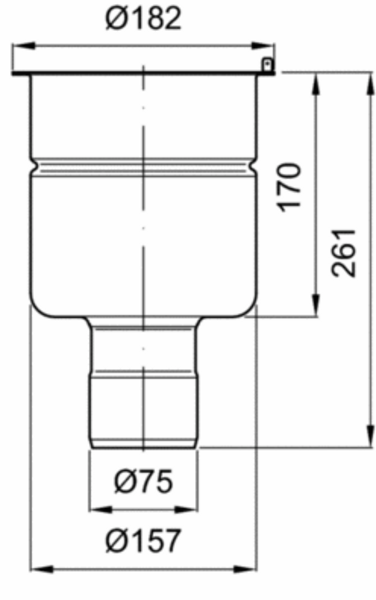

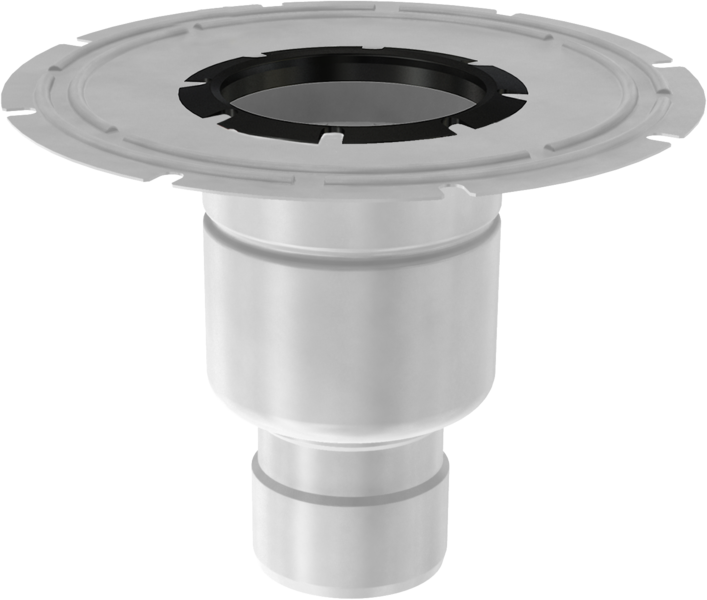

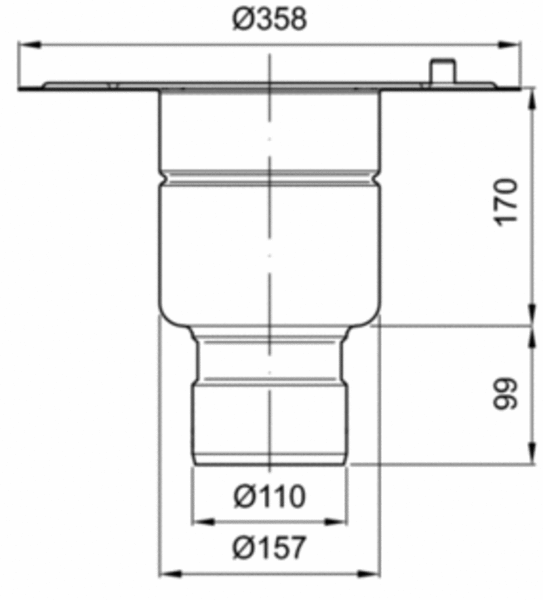

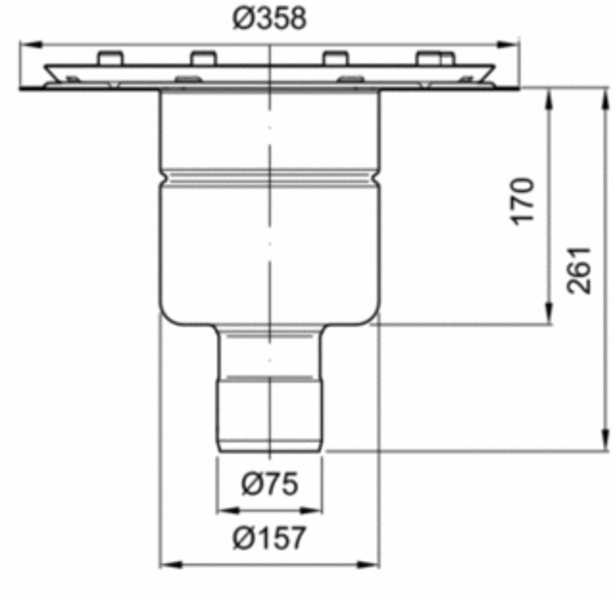

Нижня частина двокорпусного трапа 157 з сифоном і вертикальним випуском, сталь AISI 304
ЗображенняКреслення
(завантажити)
Тип фланцяДіаметр
випуску
(DN/OD), мм
Артикул
Стандартний70/75408049
100/110408055
Широкий –
для рідкої
гідроізоляції

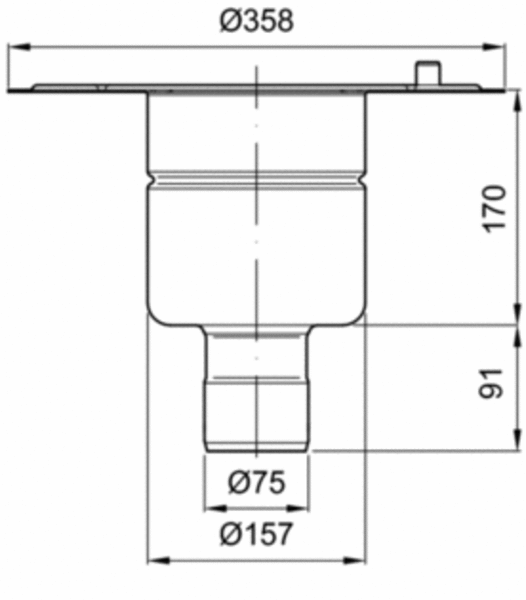

70/75408051
100/110408057

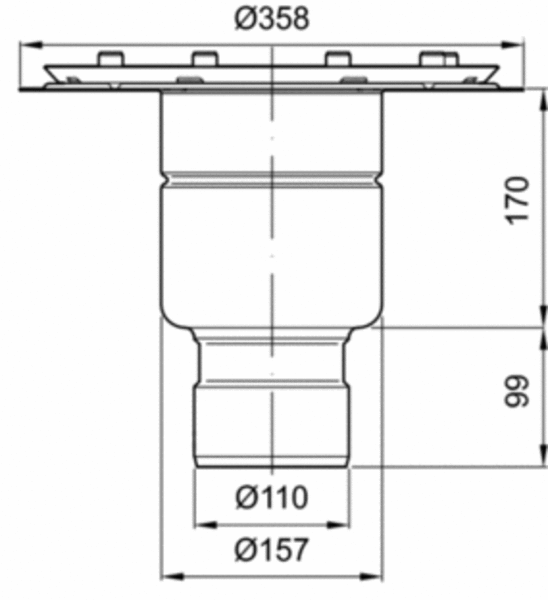

Прижимний –
для рулонної
гідроізоляції
70/75408053
100/110408059

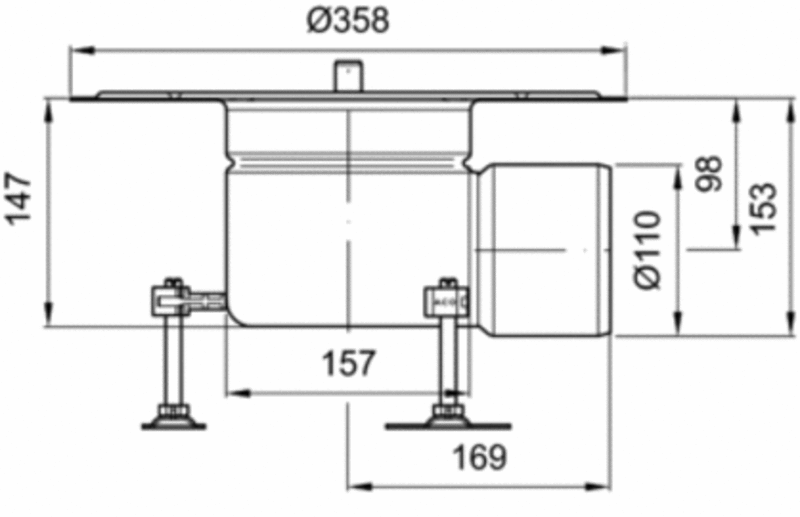

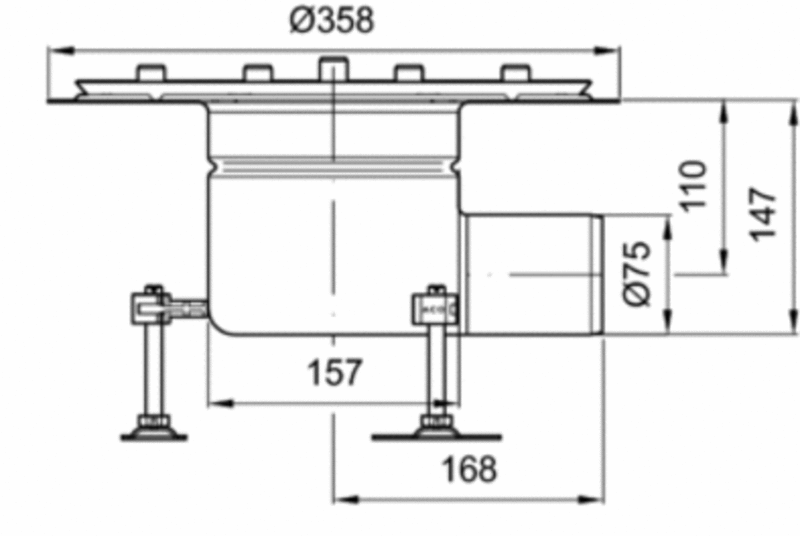

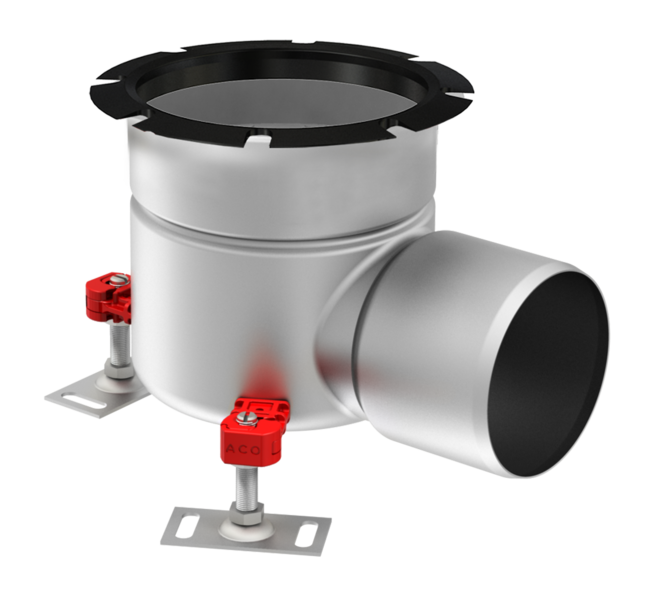

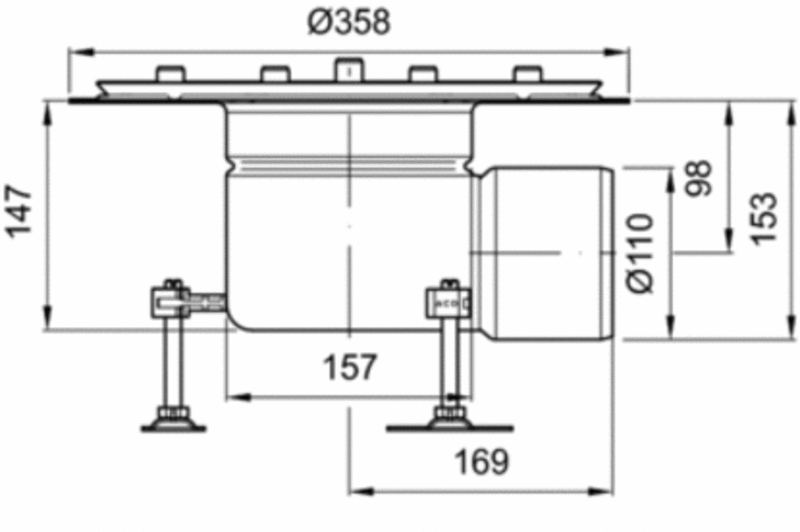

Нижня частина двокорпусного трапа 157 з сифоном і горизонтальним випуском, сталь AISI 304
ЗображенняКреслення
(завантажити)
Тип фланцяДіаметр
випуску
(DN/OD), мм
Артикул

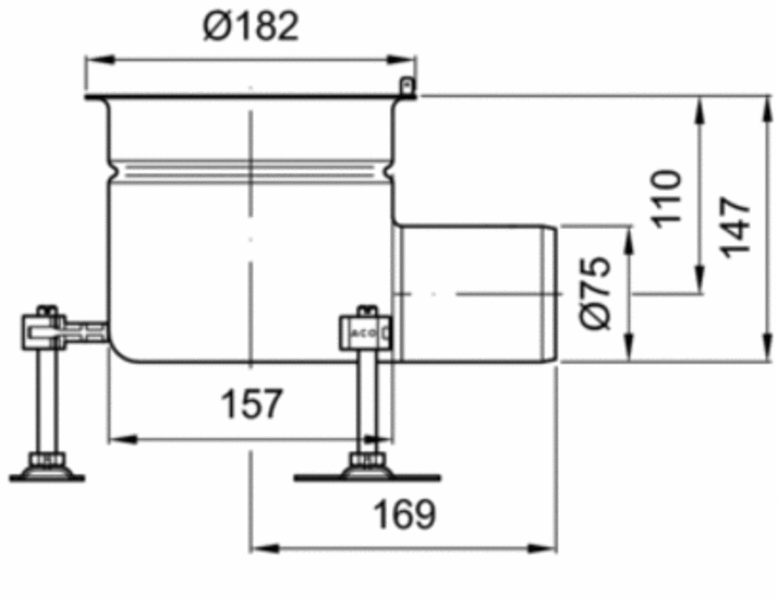

Стандартний70/75408073

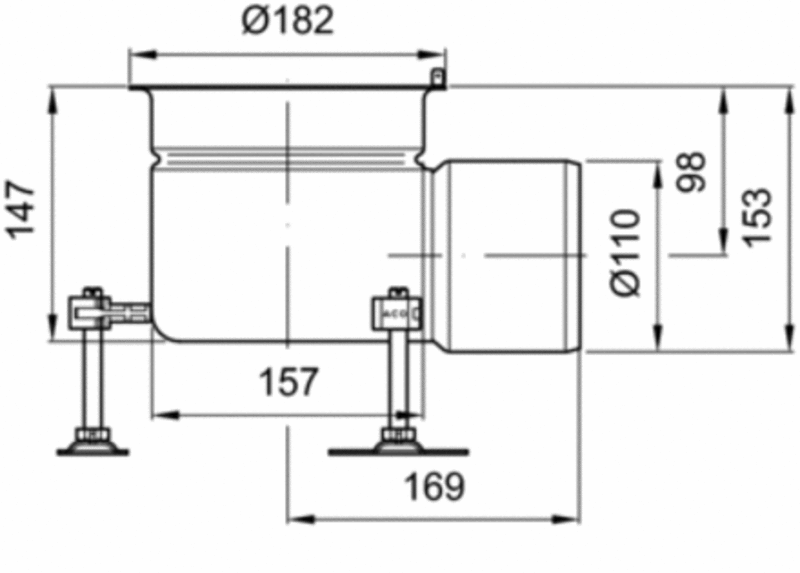

100/110408079

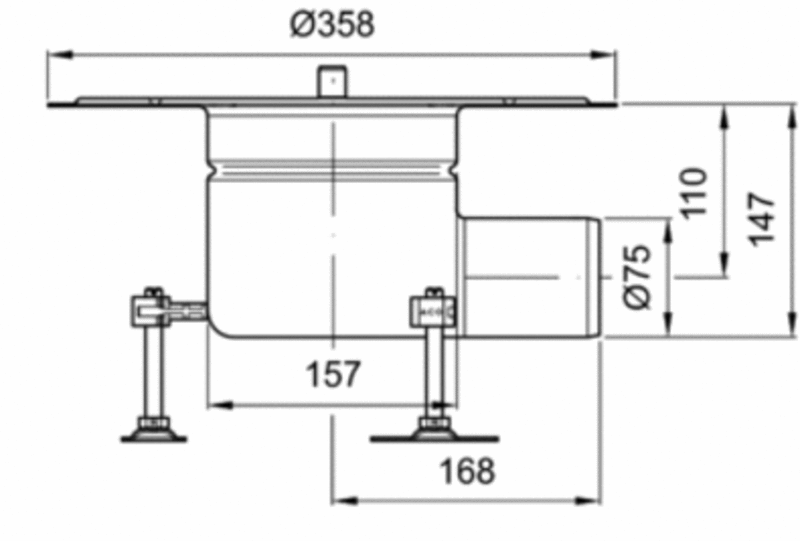

Широкий –
для рідкої
гідроізоляції
70/75408075
100/110408081

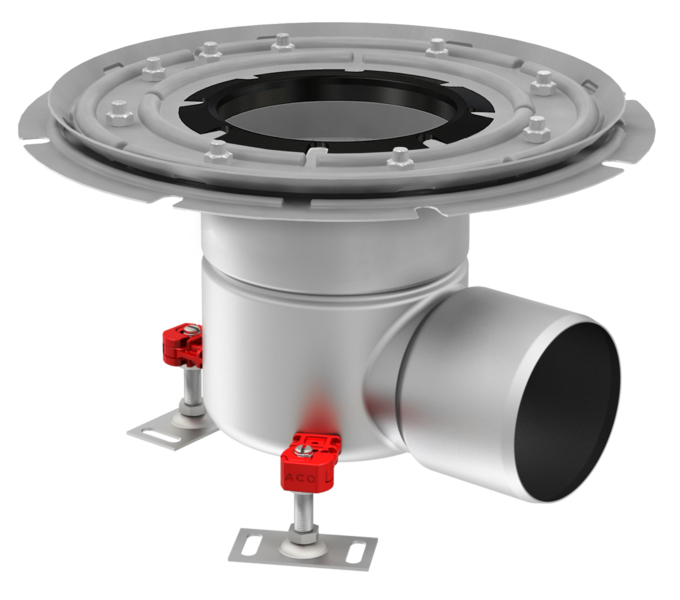

Прижимний –
для рулонної
гідроізоляції
70/75408077
100/110408083

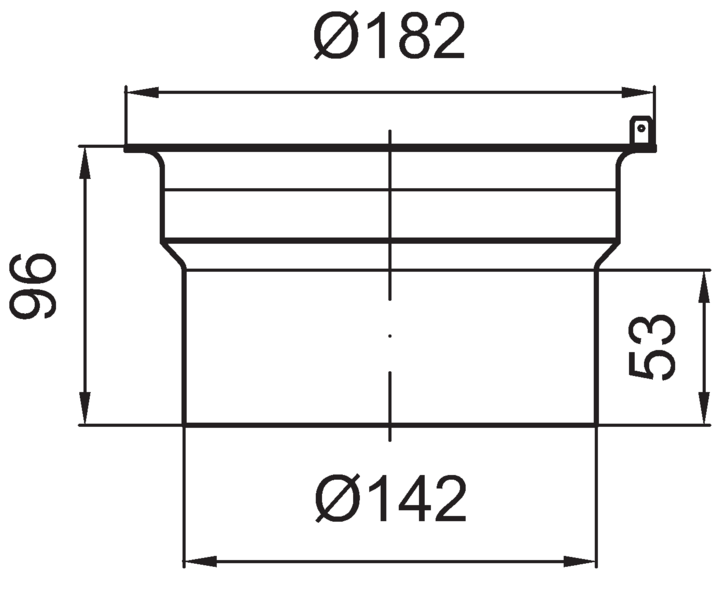

Вставки для двокорпусних трапів серії 157, сталь AISI 304
ЗображенняКреслення
(завантажити)
Тип вставкиАртикул

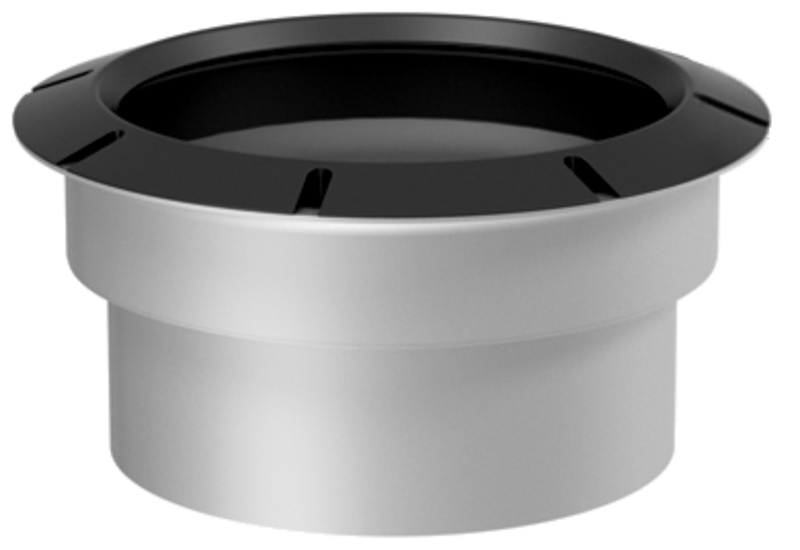

Стандартна408249

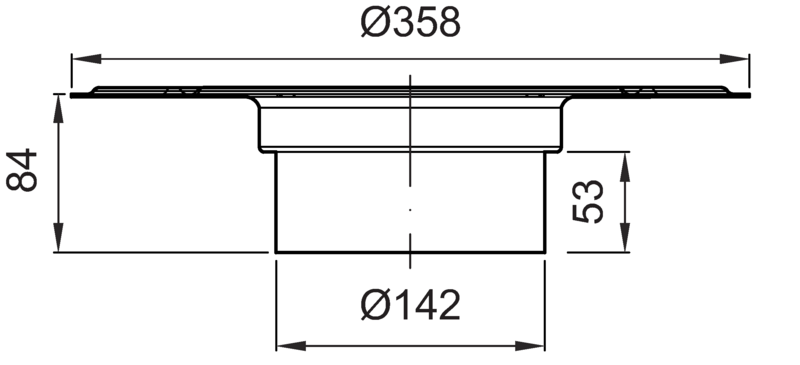

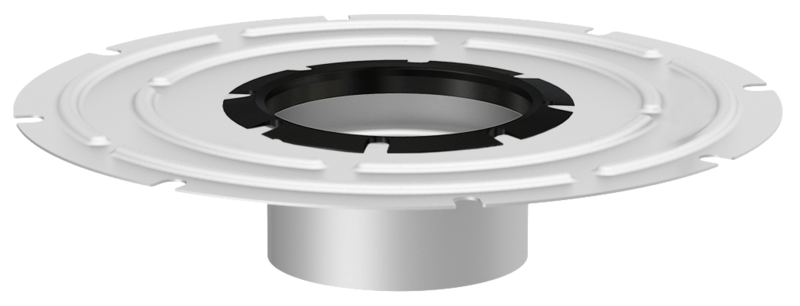

З фланцем
для рідкої гідроізоляції
408206

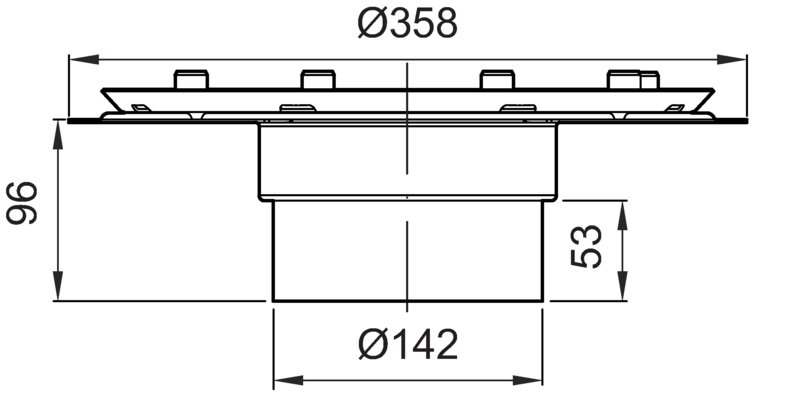

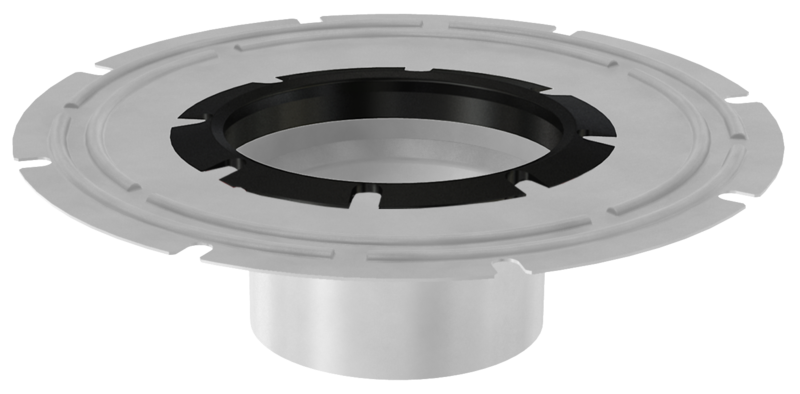

З прижимним
фланцем
для рулонної гідроізоляції
408207
Решітки до гігієнічних трапів 157, сталь AISI 304
ЗображенняКреслення
(завантажити)
НазваКлас
навантаження
ПоверхняАртикул

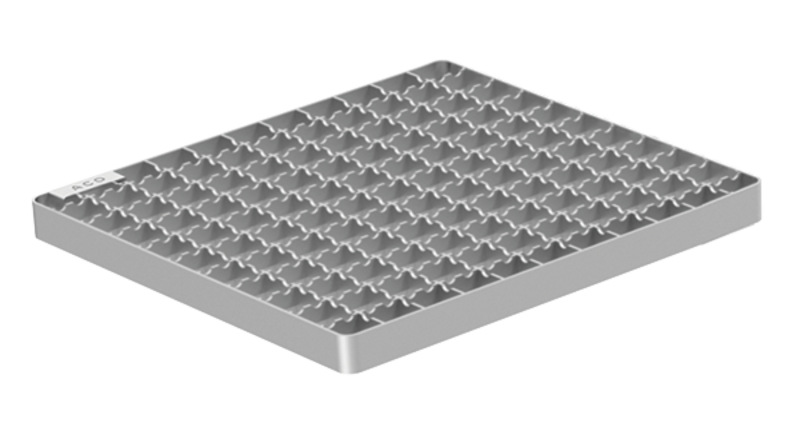

СітчастаL 15Антиковзка408090

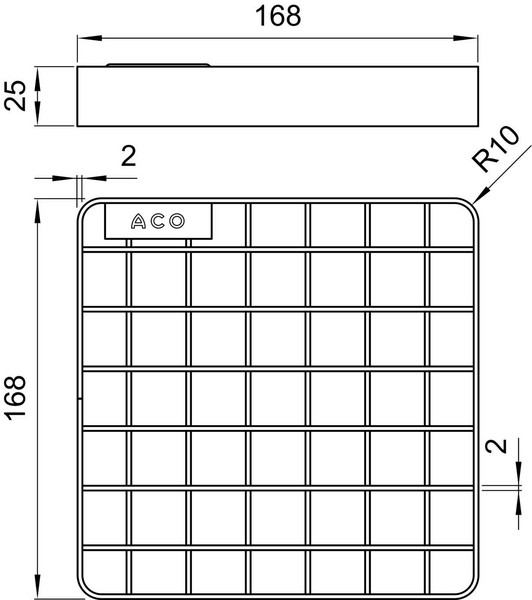

Гладка408091

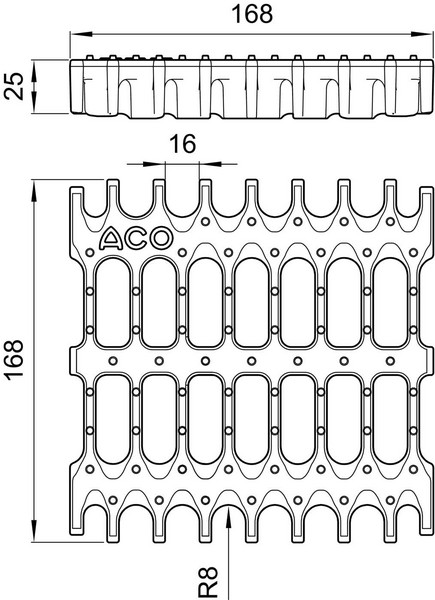

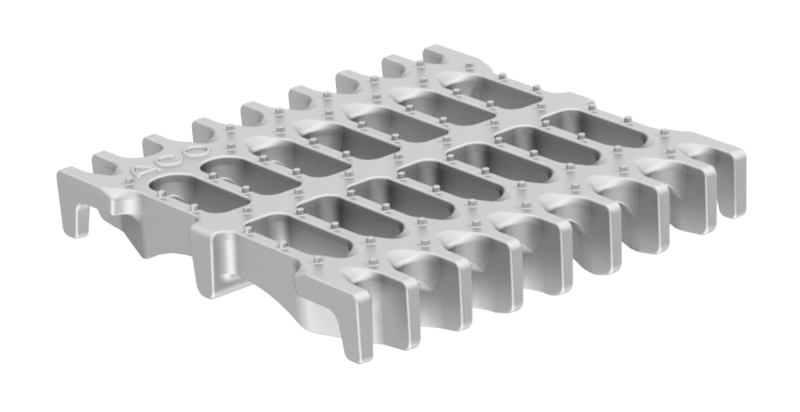

_Лита гігієнічнаМ 125Антиковзка416942

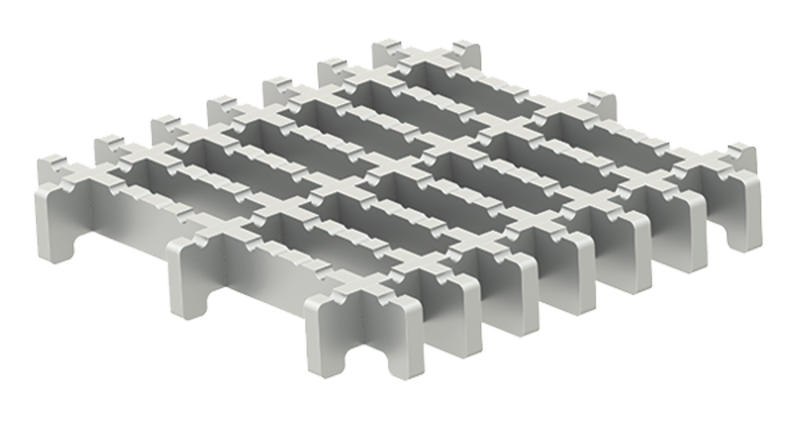

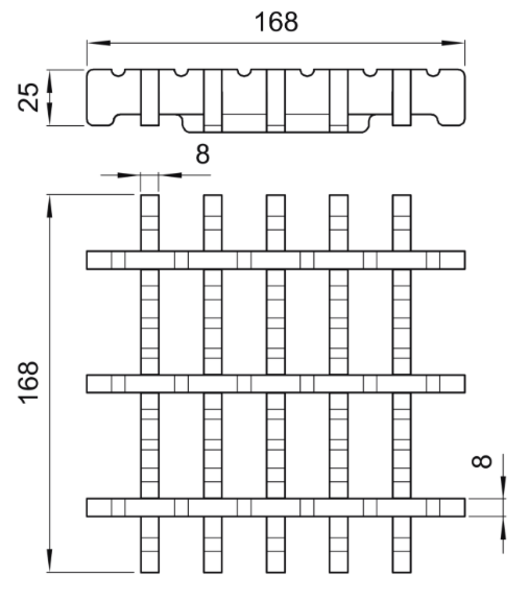

БезкаркаснаМ 125Антиковзка446264

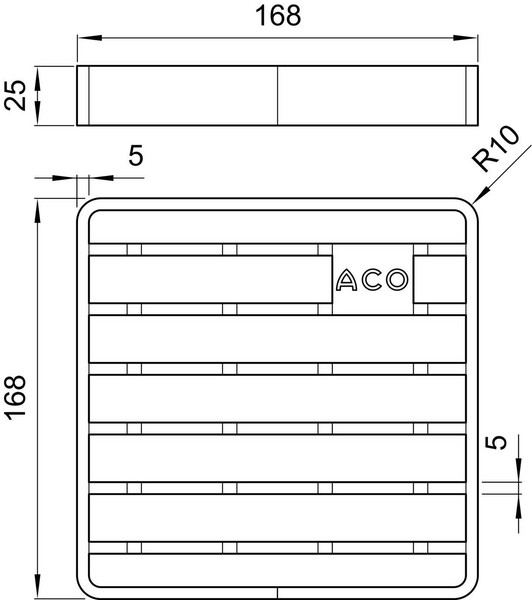

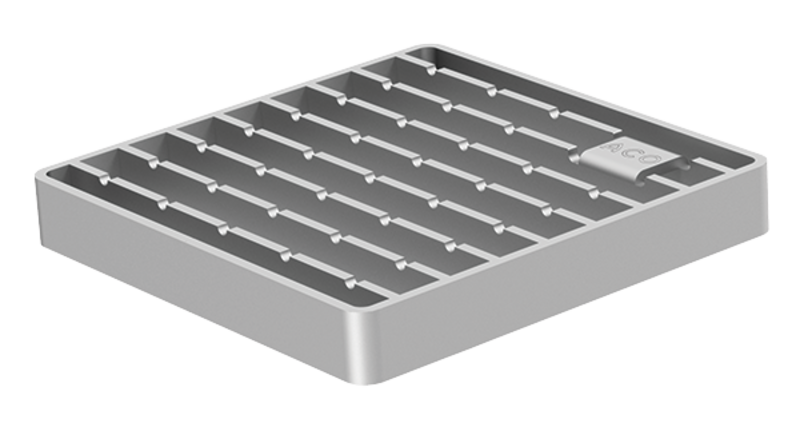

СтрижневаR 50Антиковзка416912
М 125Антиковзка408093
_Гладка408020
N 250Гладка408043

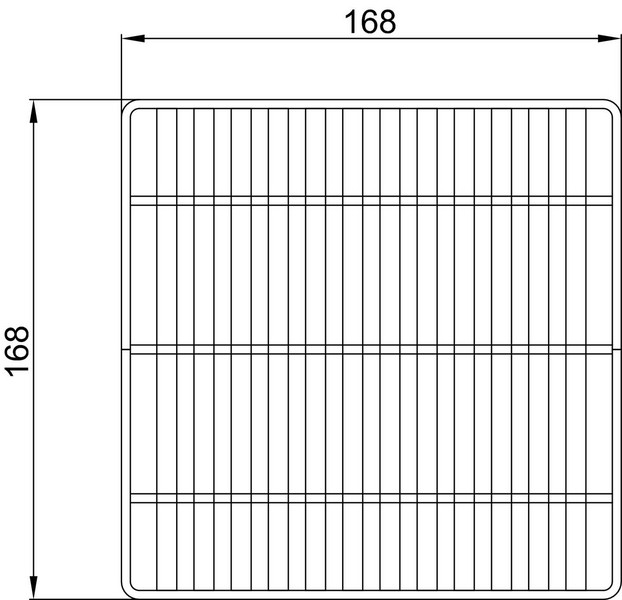

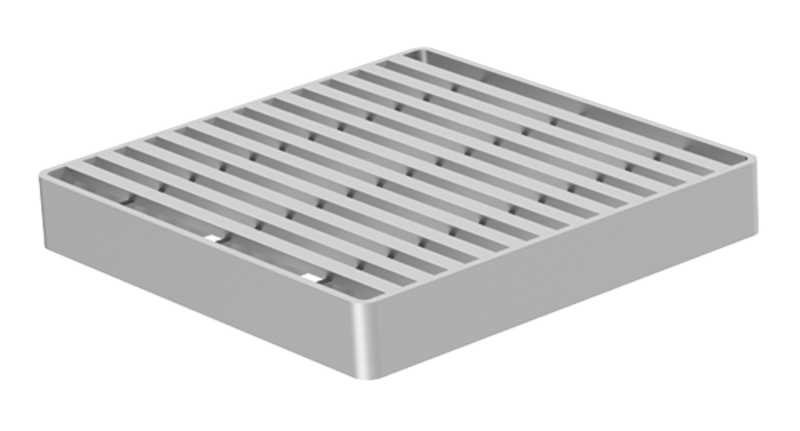

HeelsafeL 15Гладка408022

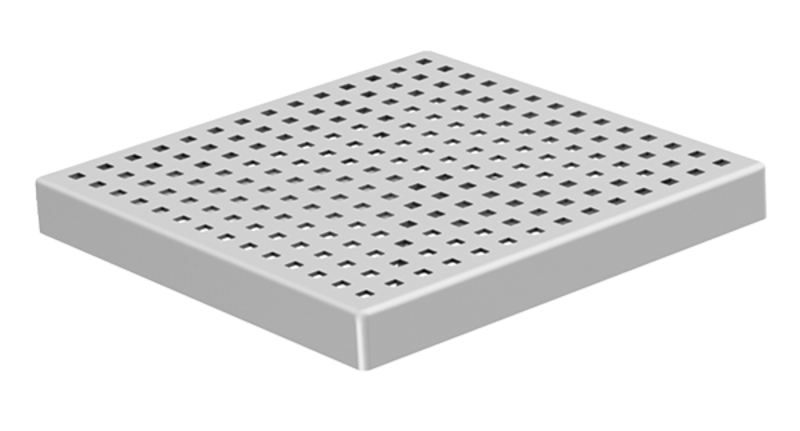

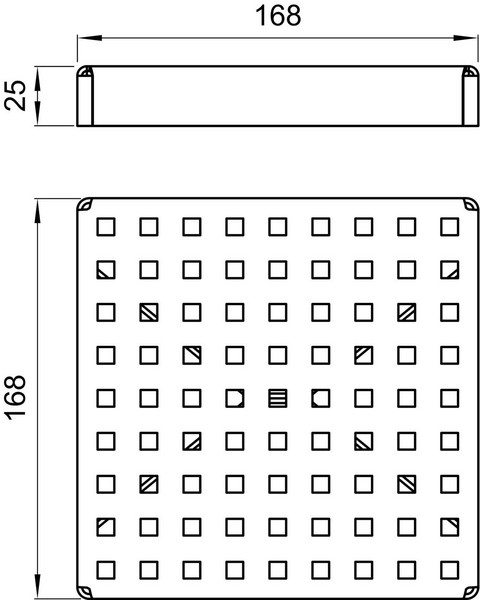

QuadratoL 15Гладка408092

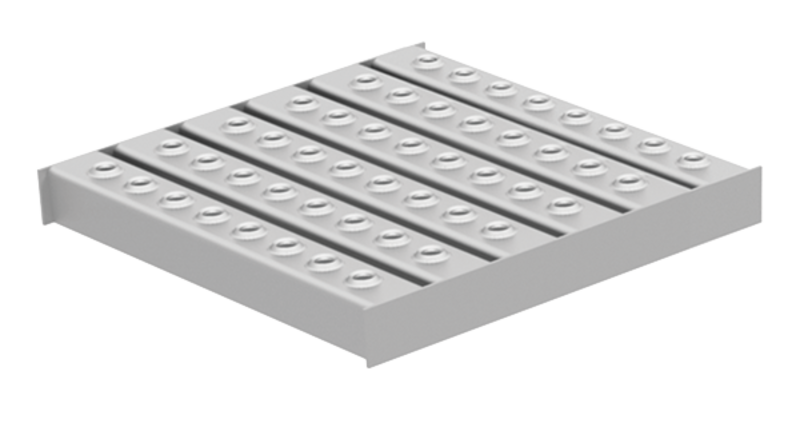

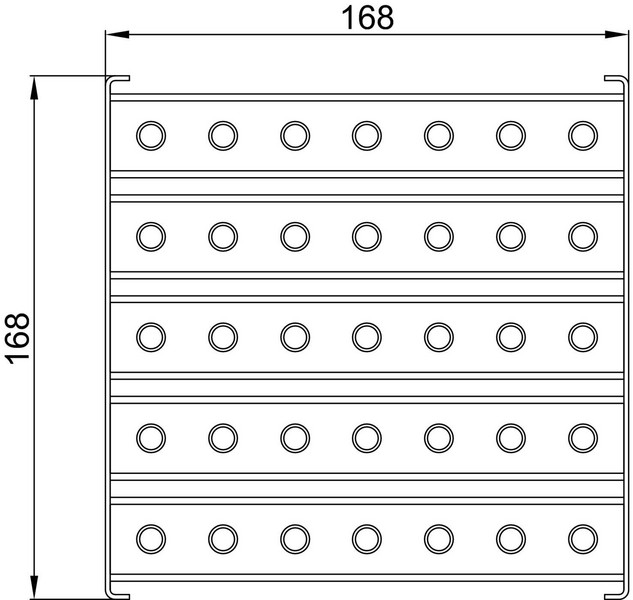

Multi-Slot 5L 15Антиковзка408094

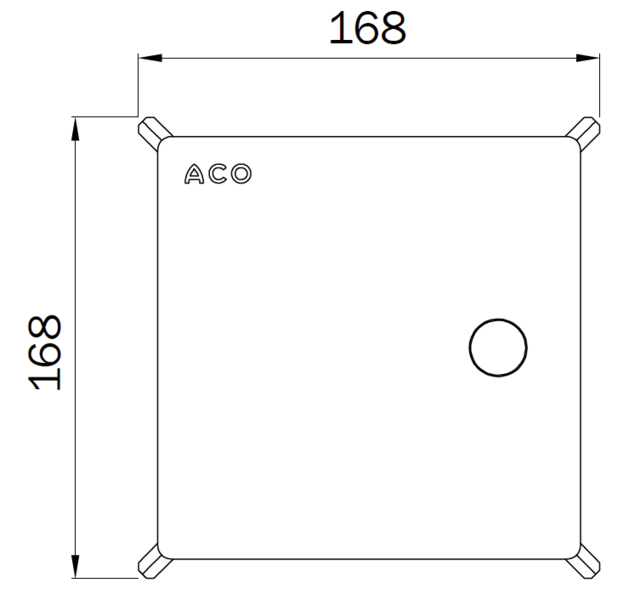

_SlotR 50Гладка445780
_M125Гладка445782

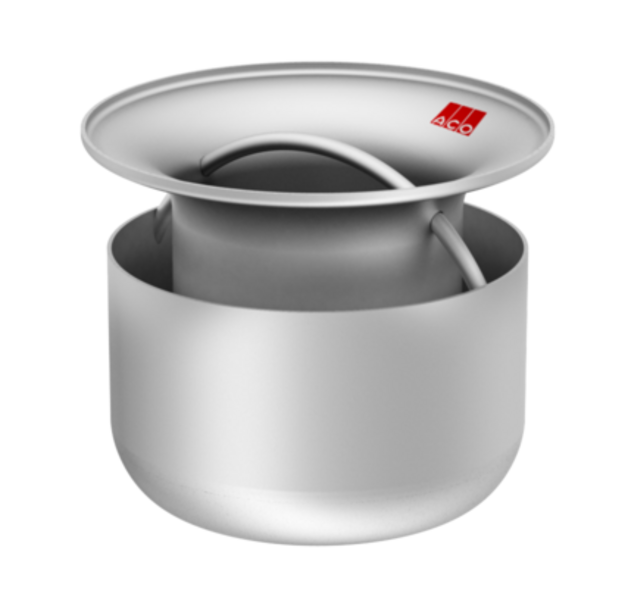

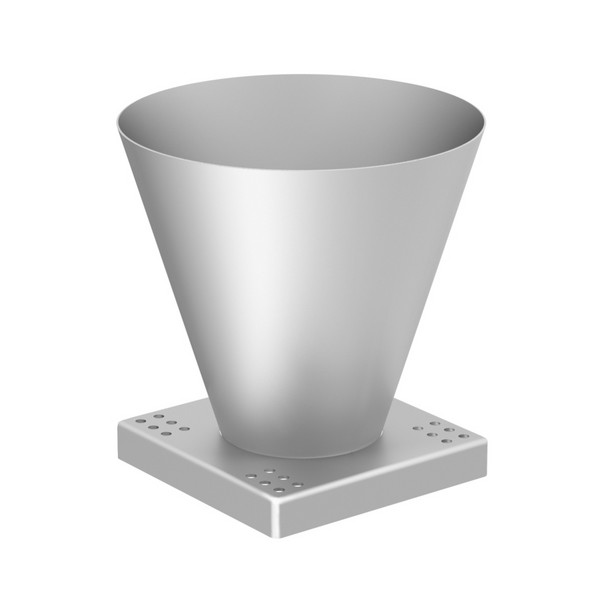

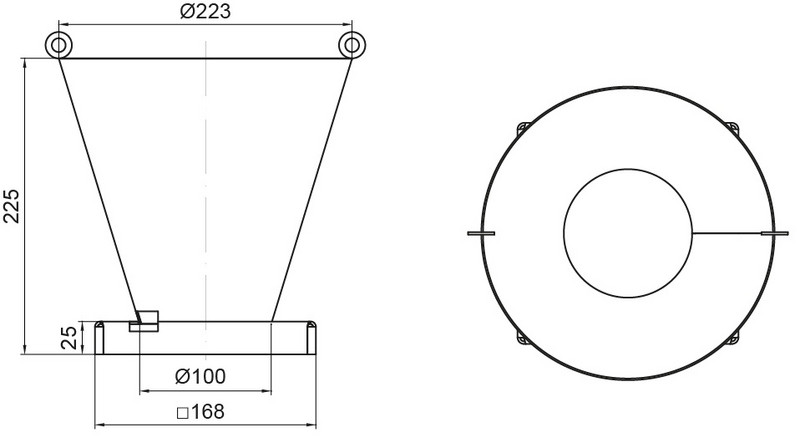

_Лійка--415918

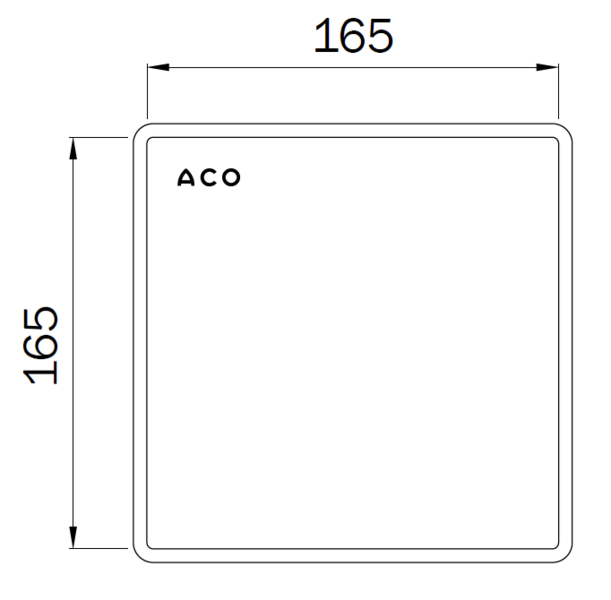

_Глуха кришкаR 50Гладка445398
_M125Гладка445605

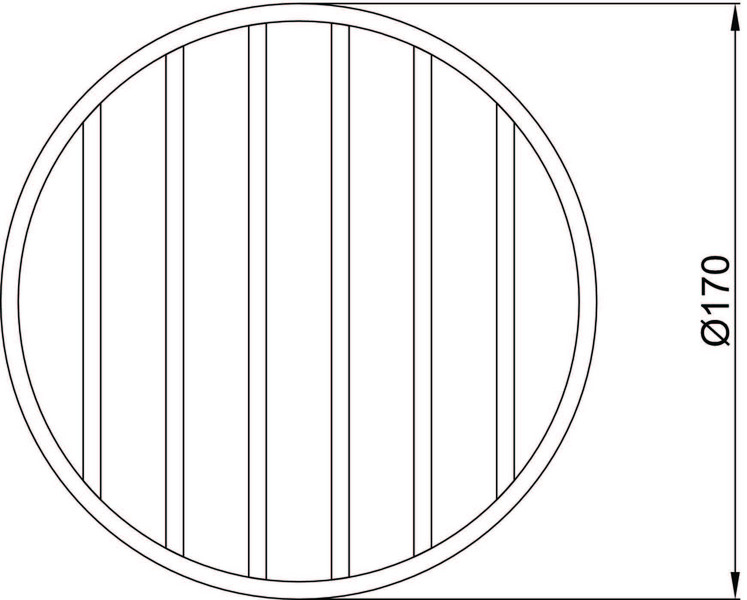

Решітки до гігієнічних трапів 157 (до верхніх частин під вінілові покриття підлоги), сталь AISI 304
ЗображенняКреслення
(завантажити)
НазваКлас
навантаження
ПоверхняАртикул

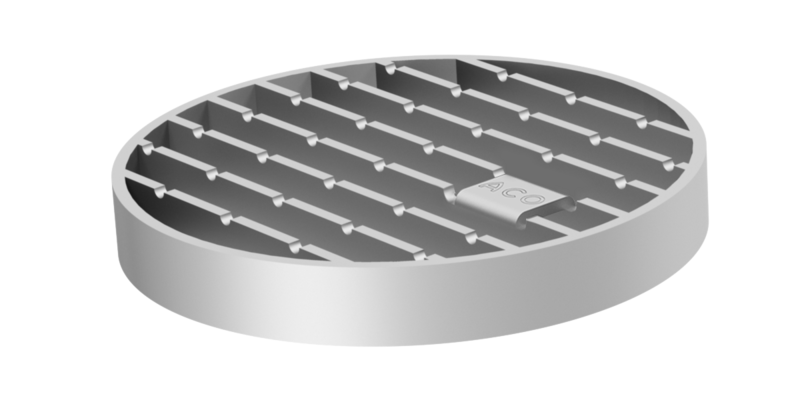

_СтрижневаM 125Гладка97146

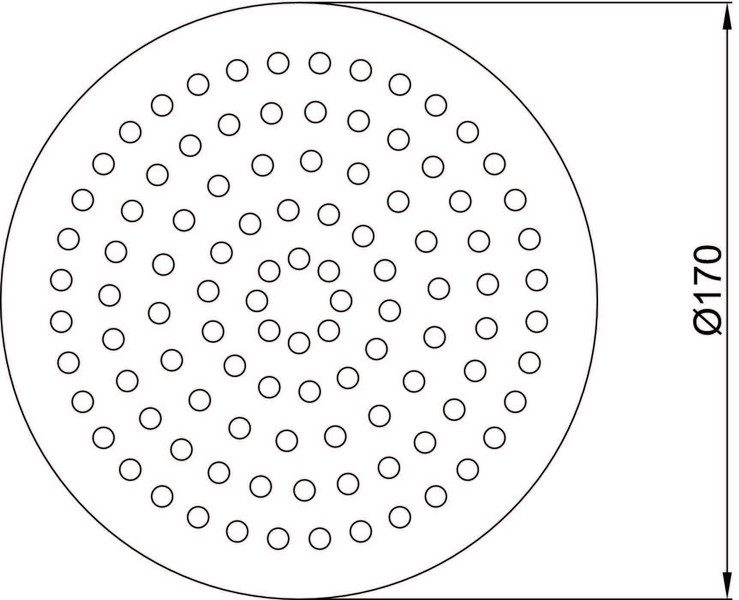

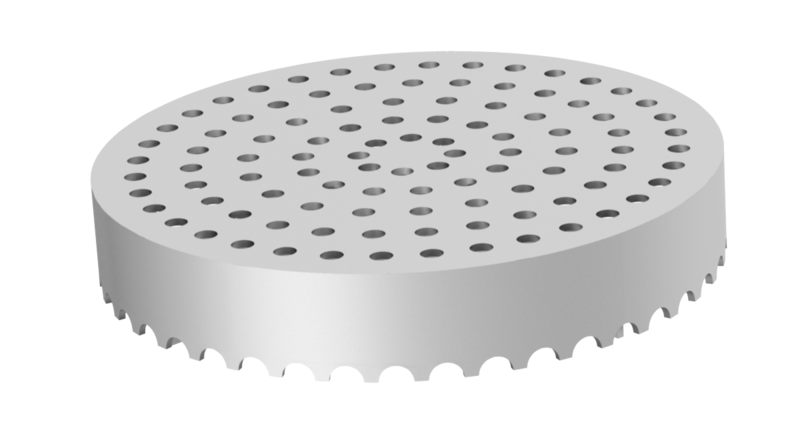

_ПерфорованаL 15Гладка97152
Аксесуари до гігієнічних трапів серії 157
ЗображенняКреслення
(завантажити)
ОписЗастосуванняМатеріалАртикул

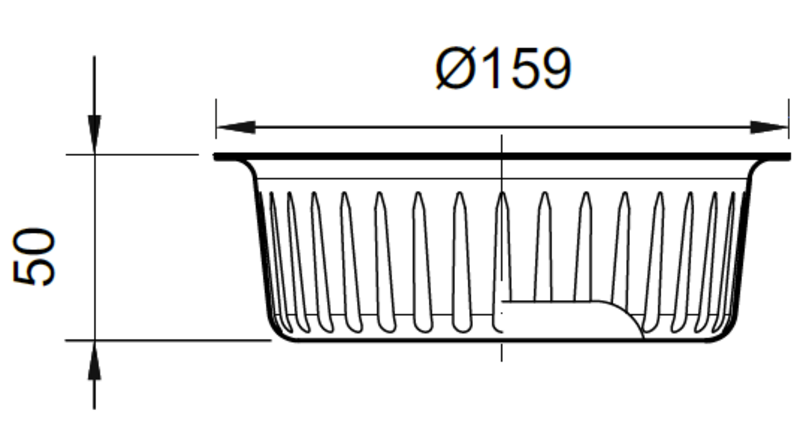

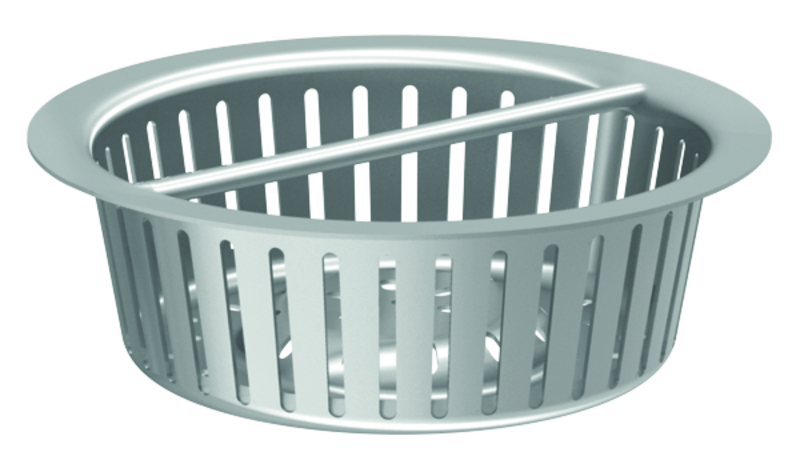

_Відстійник
об’єм 0,4 л
  • Вертикальний відстійник
  • для однокорпусних
    та двокорпусних трапів 157
AISI 304416904

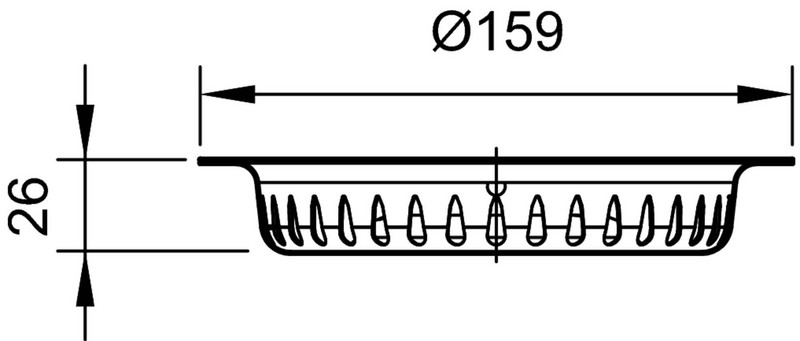

_Відстійник
об’єм 0,3 л
  • Горизонтальний відстійник
  • для однокорпусних
    та двокорпусних трапів 157
AISI 304416906

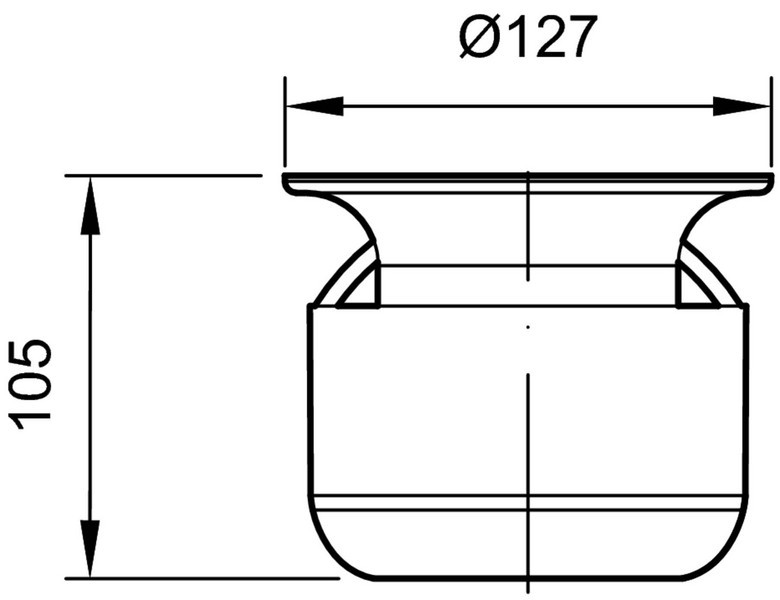

_Гігієнічний сифон
  • Для двокорпусних трапів 157
AISI 304408200

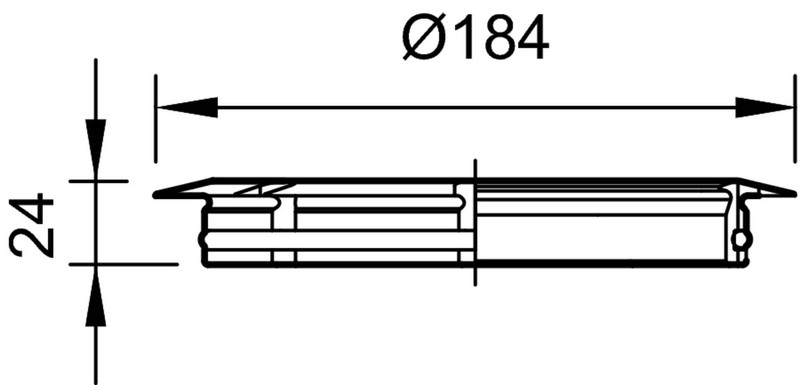

_Набір кілець
  • SBR
  • Для двокорпусних трапів 157
SBR408205

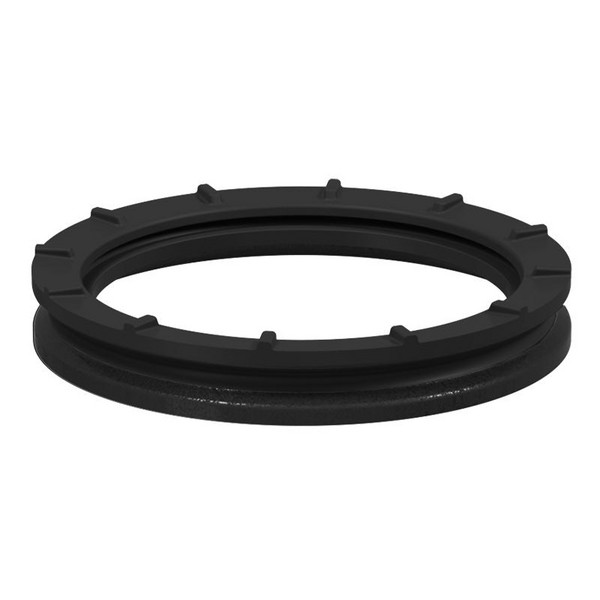

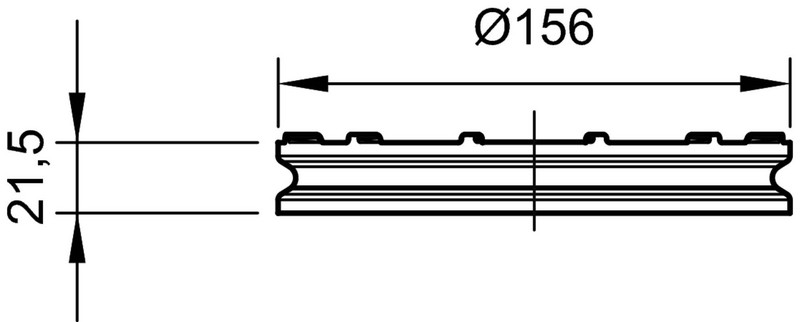

_Кільце до трапа
  • NBR
  • Для однокорпусних
    та двокорпусних трапів 157
NBR408201
_Вакуумна ручка
  • Для глухої кришки до трапа
Aлюміній445622

Каталог АСО Канали та трапи із нержавіючої сталіpdf
ACO Трапи серії 157pdf
ACO Трапи серії 157онлайн
каталог

BIM - пакет даних для Autodesk Revitперейти

Пропускна здатність та будівельні розміри трапівpdf

Висновок державної санітарно-епідеміологічної експертизи вироби із нерж. сталіpdf
Сертифікат відповідностіpdf

Монтаж однокорпусні трапи ACO з нержавіючої сталіpdf
Монтаж двокорпусні трапи ACO з нержавіючої сталіpdf
