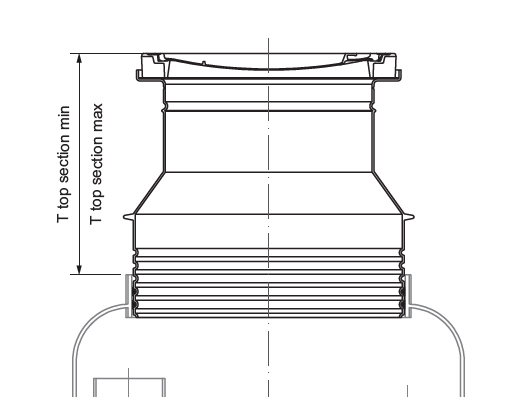

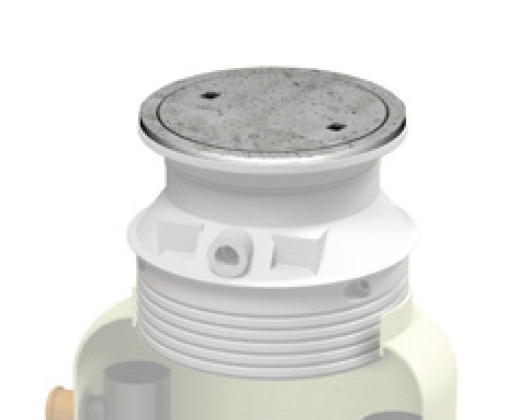

Надставки під клас навантаження А15
Надставка Т [мм] | Люк [мм] | Вага [кг] | Артикул |
---|---|---|---|
520-640 | Ø 600 | 94 | 3300.34.01 |
520-1090 | Ø 600 | 103 | 3300.34.02 |
520-1690 | Ø 600 | 113 | 3300.34.03 |

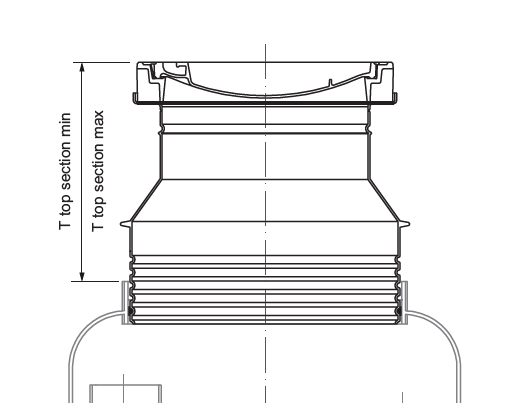

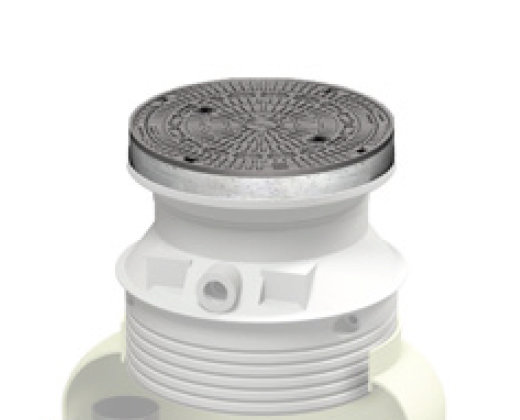

Надставки під клас навантаження В125
Надставка Т [мм] | Люк [мм] | Вага [кг] | Артикул |
---|---|---|---|
550-670 | Ø 600 | 80 | 3300.35.01 |
550-1120 | Ø 600 | 88 | 3300.35.02 |
550-1720 | Ø 600 | 99 | 3300.35.03 |

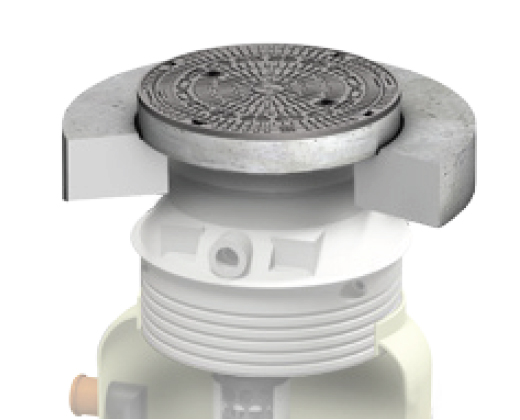

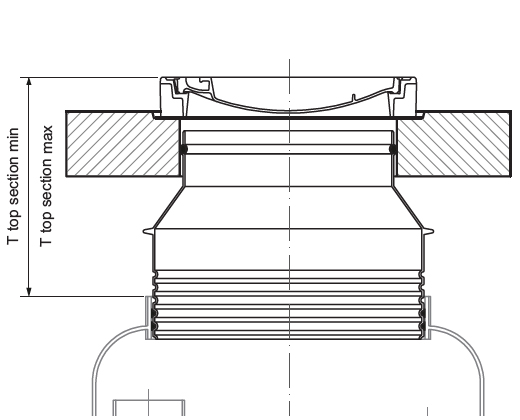

Надставки під клас навантаження D400
Надставка Т [мм] | Люк [мм] | Вага [кг] | Артикул |
---|---|---|---|
550-680 | Ø 600 | 846 | 3300.35.98 |
550-1130 | Ø 600 | 854 | 3300.35.99 |
550-1730 | Ø 600 | 866 | 3300.36.00 |
550-680 (без плити розподілу навантаження) | Ø 600 | 126 | 3300.36.98 |
550-1130 (без плити розподілу навантаження) | Ø 600 | 134 | 3300.36.99 |
Примітка: Загальна (габаритна) висота сепаратору складається з висоти ємності сепаратору + висоти надставки Т загал = Т сепар + Т надставки (min-max)

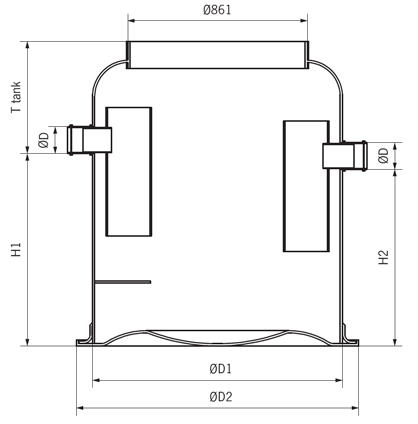

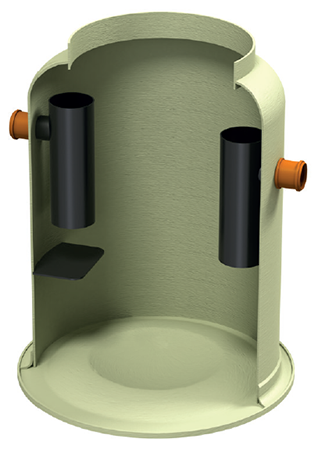

Ном. р-р, л/с | Вхід/ вихід, мм | Об'єм жиру, л | Заг. об'єм, л | H1, мм | H2, мм | ØD1, мм | ØD2, мм | Ttank, мм | Вага, кг | Артикул |
---|---|---|---|---|---|---|---|---|---|---|
1 | 100 | 180 | 518 | 740 | 670 | 1000 | 1240 | 440 | 88 | 12501.01 |
1-2 | 100 | 180 | 620 | 870 | 800 | 1000 | 1240 | 440 | 93 | 12502.01 |
2 | 100 | 210 | 816 | 1120 | 1050 | 1000 | 1240 | 440 | 105 | 12509.01 |
4 | 150 | 210 | 816 | 1120 | 1050 | 1000 | 1240 | 490 | 110 | 12503.01 |
4 | 150 | 320 | 1387 | 1330 | 1260 | 1200 | 1400 | 560 | 127 | 12510.01 |
7 | 150 | 290 | 1444 | 1380 | 1310 | 1200 | 1400 | 560 | 130 | 12504.01 |
7 | 150 | 750 | 2660 | 1600 | 1530 | 1500 | 1720 | 640 | 196 | 12511.01 |
10 | 150 | 400 | 2272 | 1380 | 1310 | 1500 | 1720 | 620 | 180 | 12505.01 |
10 | 150 | 1140 | 3358 | 1995 | 1925 | 1500 | 1720 | 640 | 185 | 12512.01 |
15 | 200 | 1120 | 3399 | 1430 | 1360 | 1800 | 2040 | 790 | 600 | 12515.01 |
15 | 200 | 1120 | 4874 | 2010 | 1940 | 1800 | 2040 | 790 | 640 | 12513.01 |
20 | 200 | 1140 | 3882 | 1620 | 1550 | 1800 | 2040 | 790 | 620 | 12517.01 |
20 | 200 | 1140 | 5879 | 2405 | 2335 | 1800 | 2040 | 800 | 680 | 12516.01 |
25 | 250 | 1160 | 5287 | 1560 | 1490 | 2200 | 2040 | 790 | 550 | 12518.01 |
25 | 250 | 1140 | 7795 | 2220 | 2150 | 2200 | 2040 | 790 | 654 | 12514.01 |
