Гігієнічні євроканали - стандартні рішення

Розміри гігієнічних каналів ACO підбираються в залежнсті від типу покриття підлоги (бетон, плитка чи наливні підлоги), заданих технічних параметрів та розмірів, інших проектних вимог.

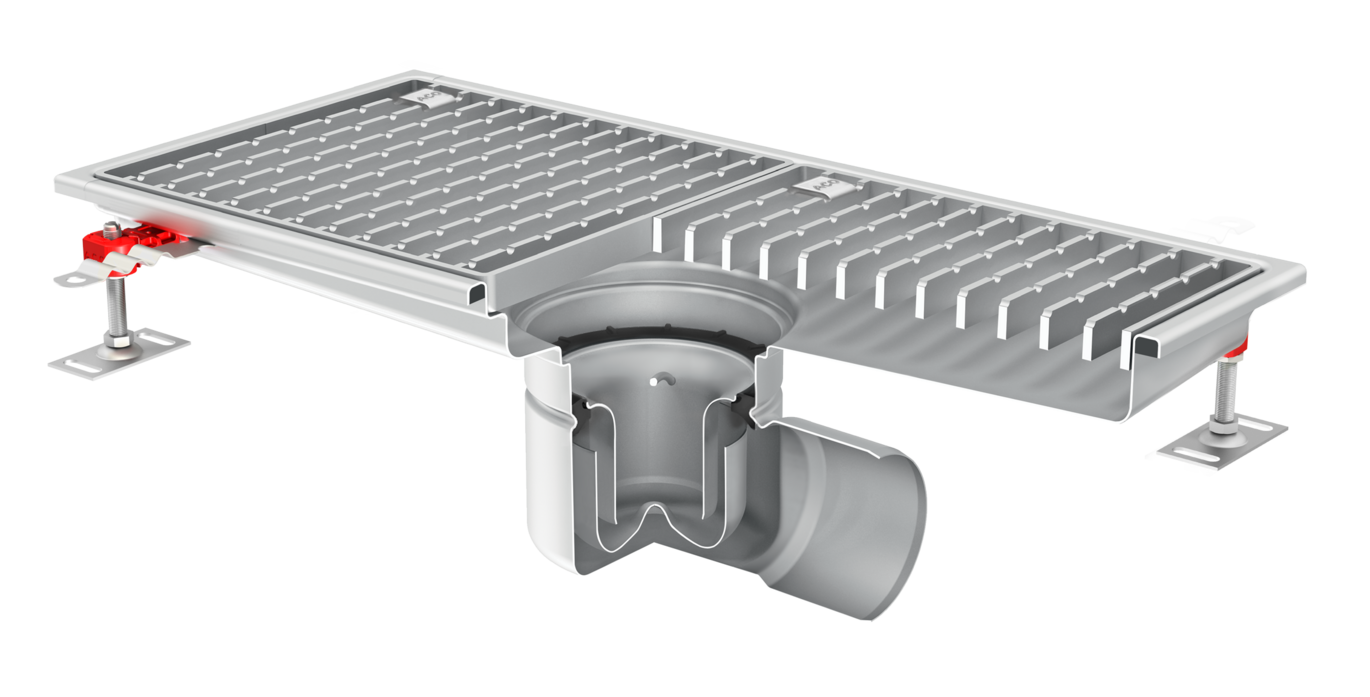

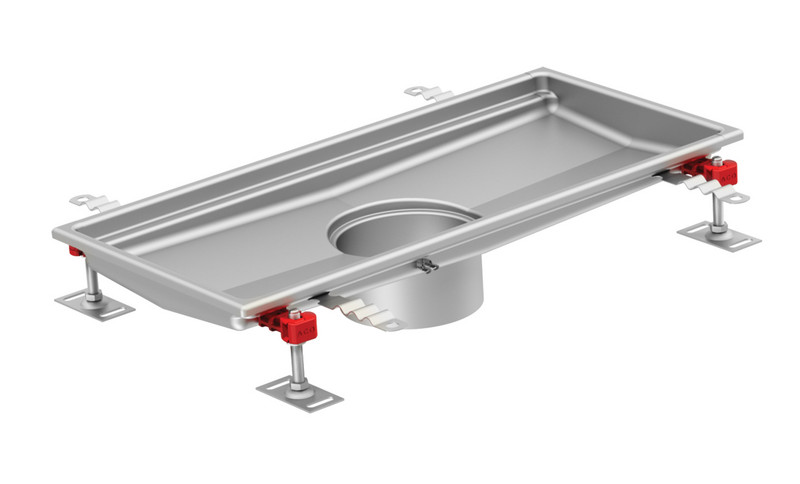

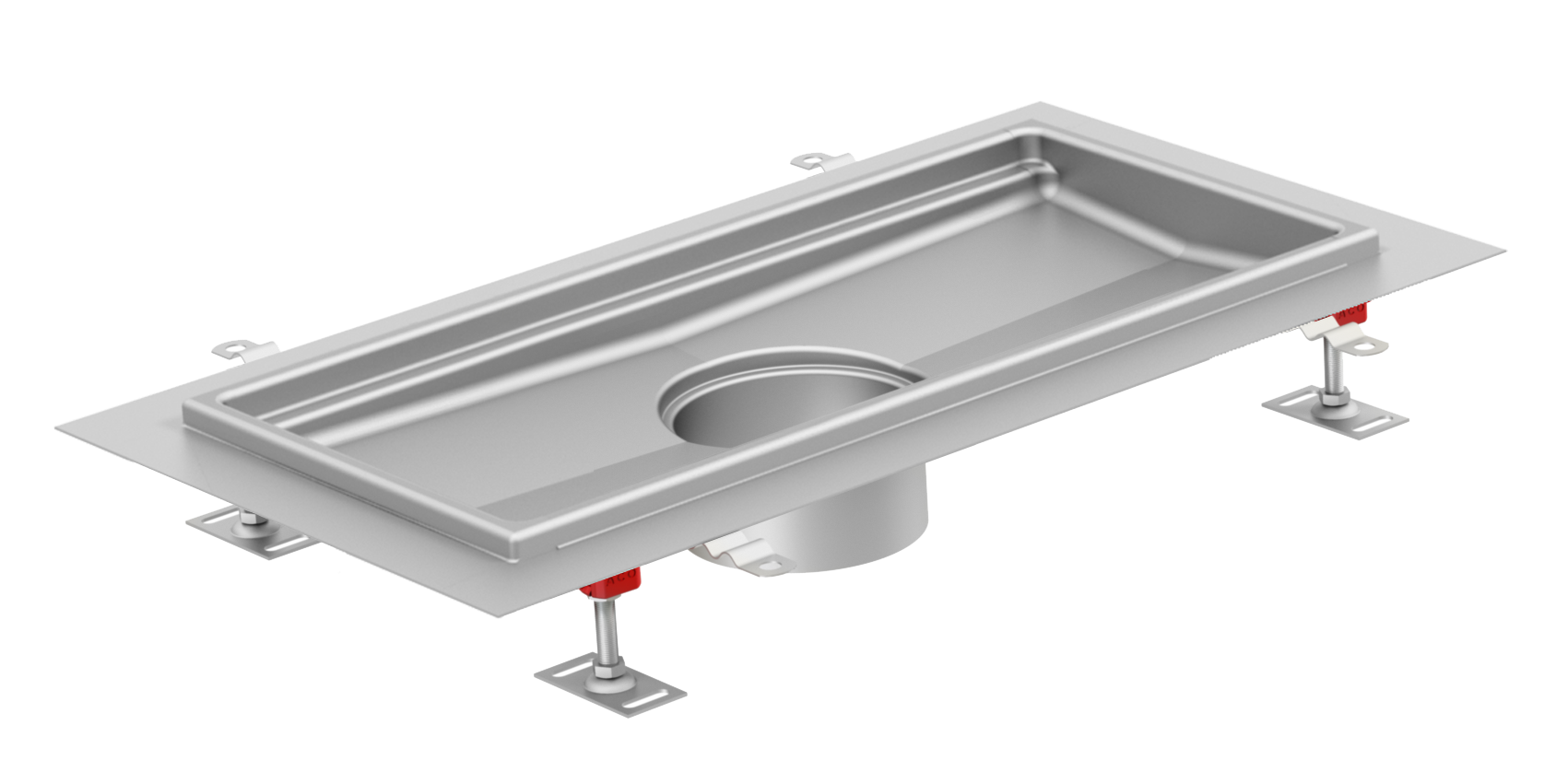

ACO Hygienic Box Channel Vertical Welded Gully

Технічні характеристики:

Євроканали відповідають вимогам стандартів гігієни EHEDG 8, 13, 44; EN 1672 та EN ISO 14159;
Повний цикл обробки та пасивація;
Ширина каналу: від 200 мм до 800 мм;
Довжина каналу: від 500 мм до 4000 мм;
Глибина каналу: від 60 мм до 80 мм;
Підключення до трапів: серії 142, серії 157, серії 218;

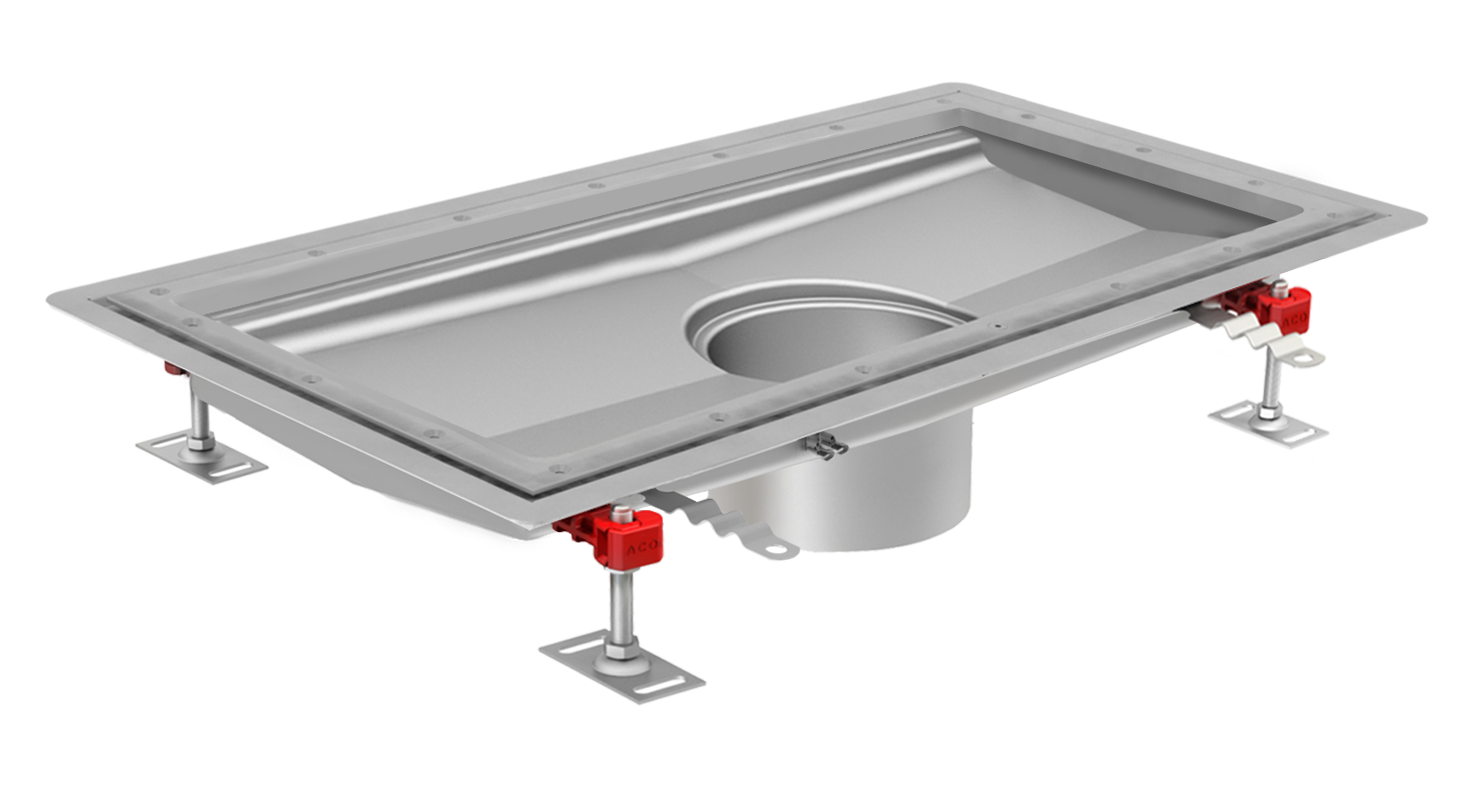

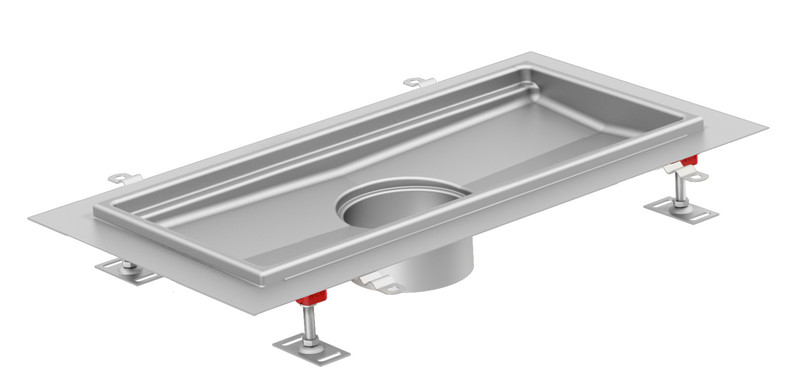

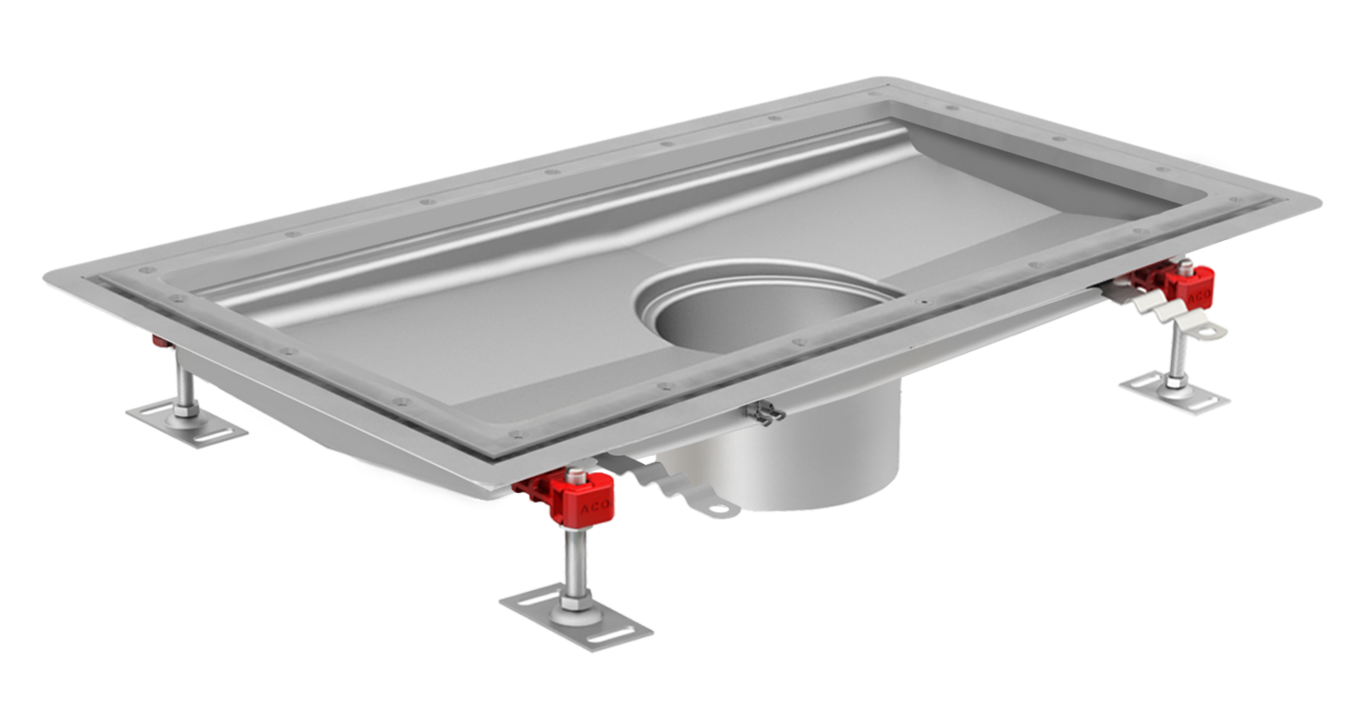

Варіанти кромок: стандартна, з фланцем, для вінілових підлог;
Випуск по середтині;
Сифон з нержавіючої сталі, що легко виймається та очищується;
Кромка з заповненням;
Дно V-подібної форми шириною <300 мм;
Армоване дно шириною > 400 мм;
Мінімальний поздовжній ухил - 1%; мінімальний ухил секції - 5°;
Легке та надійне з’єднання нижньої частини трапа з каналом;
Ніжки для регулювання по висоті 60-110 мм;
Анкери для кріплення в бетоні;
Гігієнічні решітки з поверхнею, стійкою до ковзання;
Можлива опція - захисна кришка.

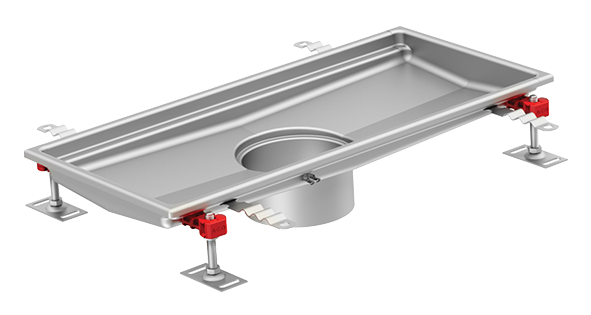

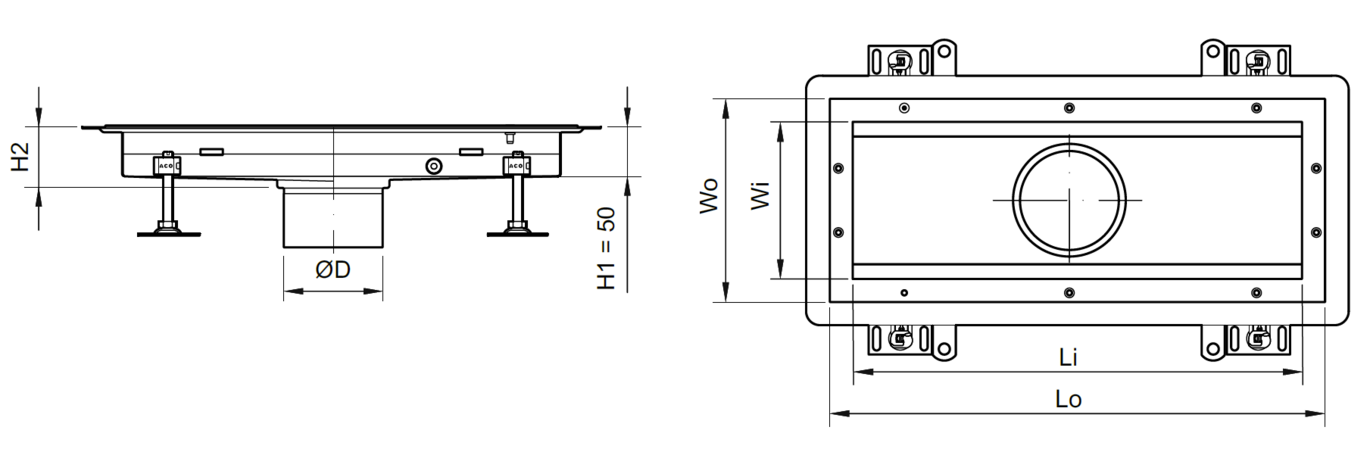

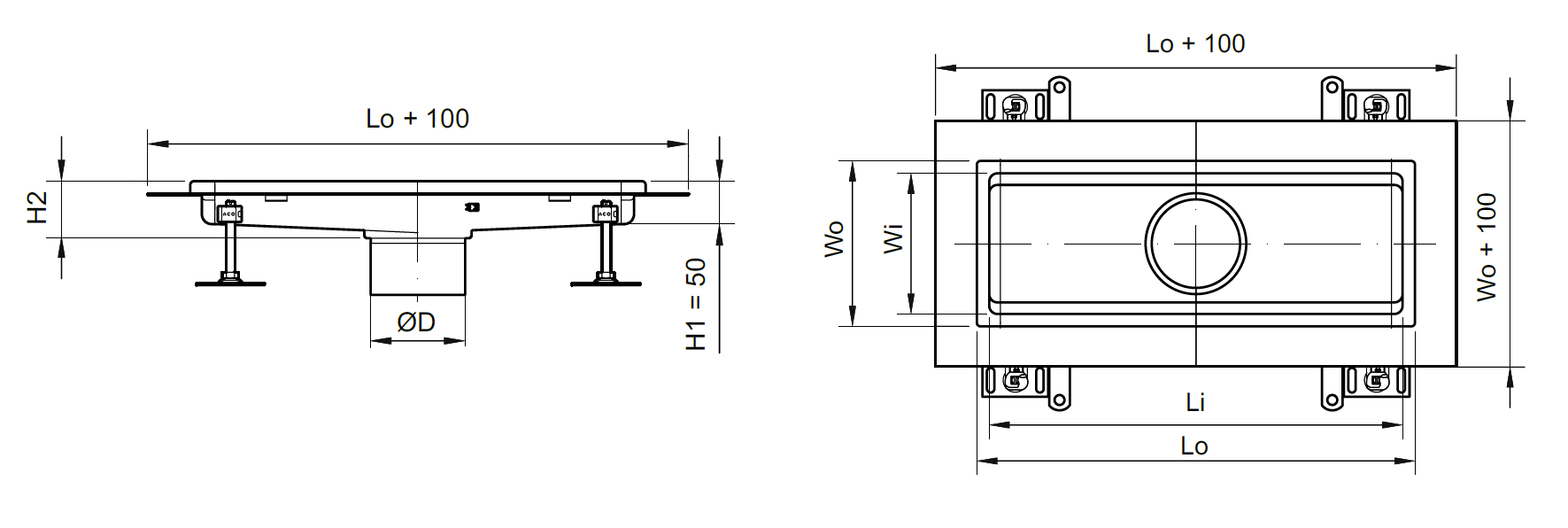

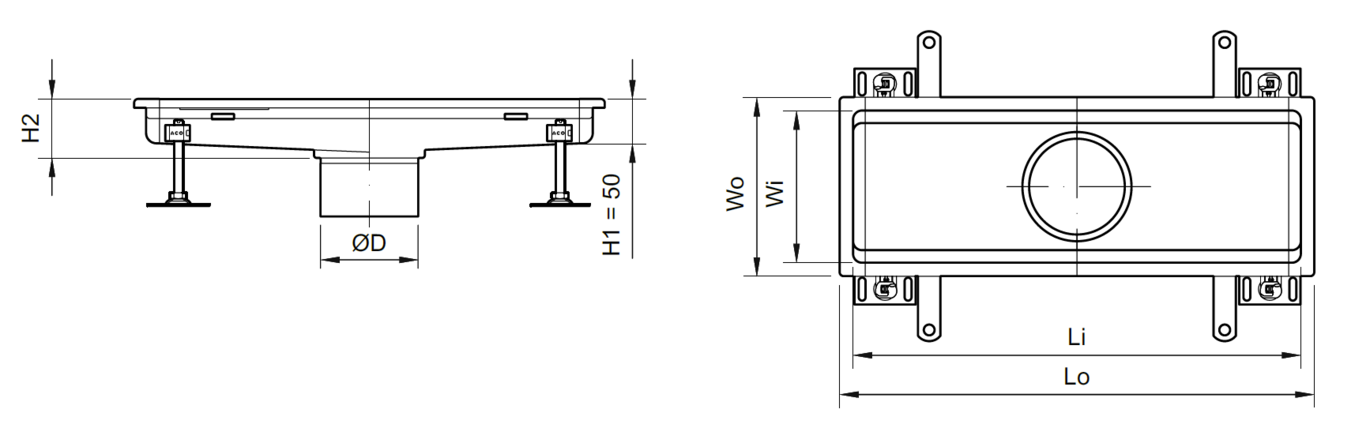

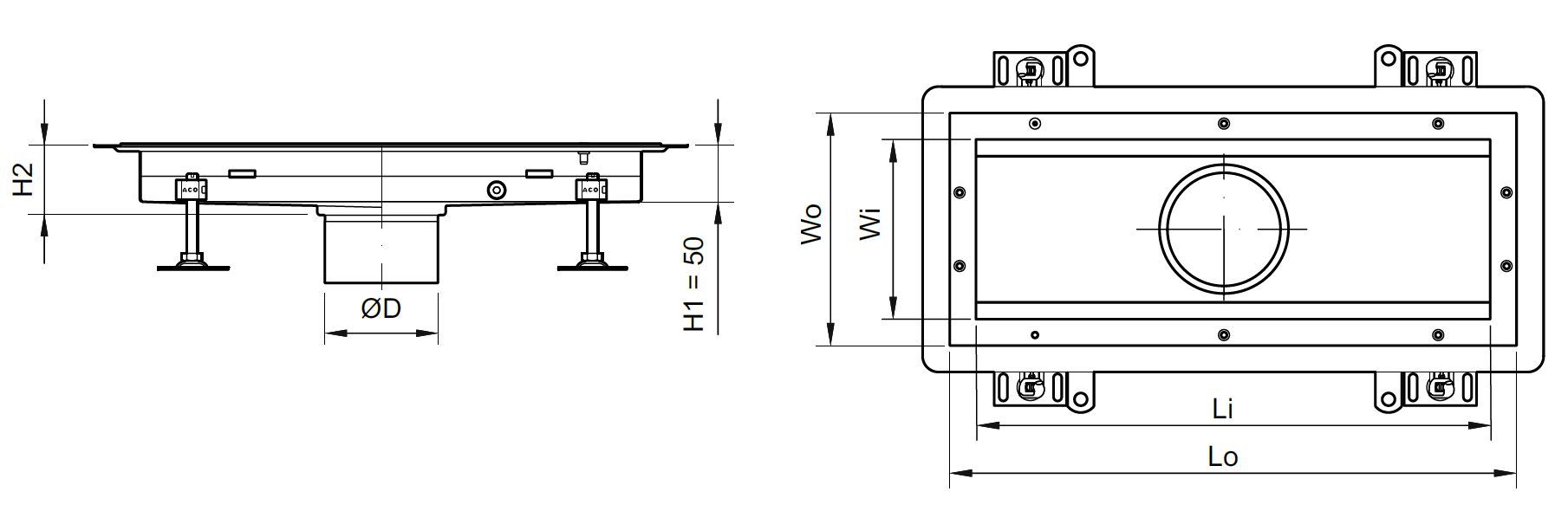

Розміри каналу						Трап	Артикул	Креслення (завантажити)
Wo (мм)	Wi (мм)	Lo (мм)	Li (мм)	H2 (мм)	øD (мм)	Трап	Артикул	Креслення (завантажити)
200	170	530	500	60	125	ACO 142	416584
		830	800				416585
		1030	1000				416586
		1230	1200				416587
		1530	1500				416588
		2030	2000				416589
200	170	530	500	60	142	ACO 157	416590
		830	800				416591
		1030	1000				416592
		1230	1200				416593
		1530	1500				416594
		2030	2000				416595
300	270	330	300	55	142	ACO 157	416614
		630	600	60			416615
		1030	1000	60			416616
		1530	1500	60			416617
		2030	2000	60			416618
		3030	3000	70			416619
		4030	4000	80			416620
300	270	330	300	55	200	ACO 218	416621
		630	600	60			416622
		1030	1000	60			416623
		1530	1500	60			416624
		2030	2000	60			416625
		3030	3000	70			416626
		4030	4000	80			416627
400	370	430	400	60	142	ACO 157	416642
		630	600				416643
		830	800				416644
400	370	430	400	60	200	ACO 218	416645	_
		630	600				416646
		830	800				416647
500	470	530	500	65	142	ACO 157	416654
		830	800				416655
		1030	1000				416656
500	470	530	500	65	200	ACO 218	416657
		830	800				416658
		1030	1000				416659
600	570	630	600	70	200	ACO 218	416666
		930	900				416667
		1230	1200				416668
800	770	830	800	80	200	ACO 218	416672

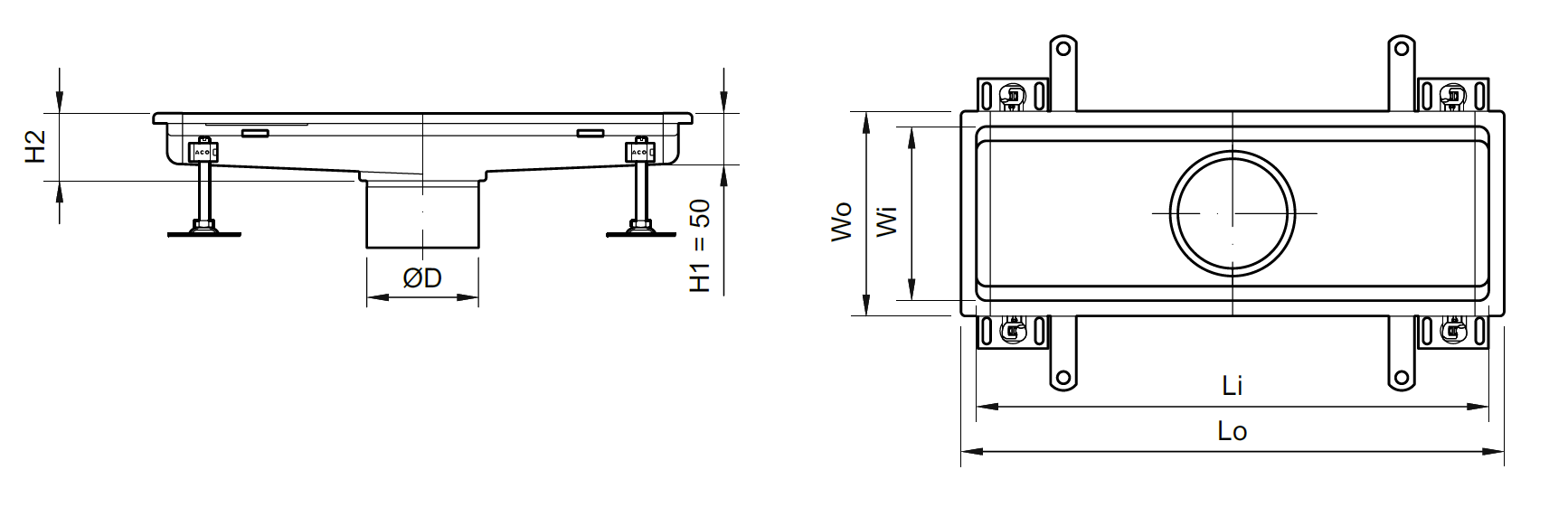

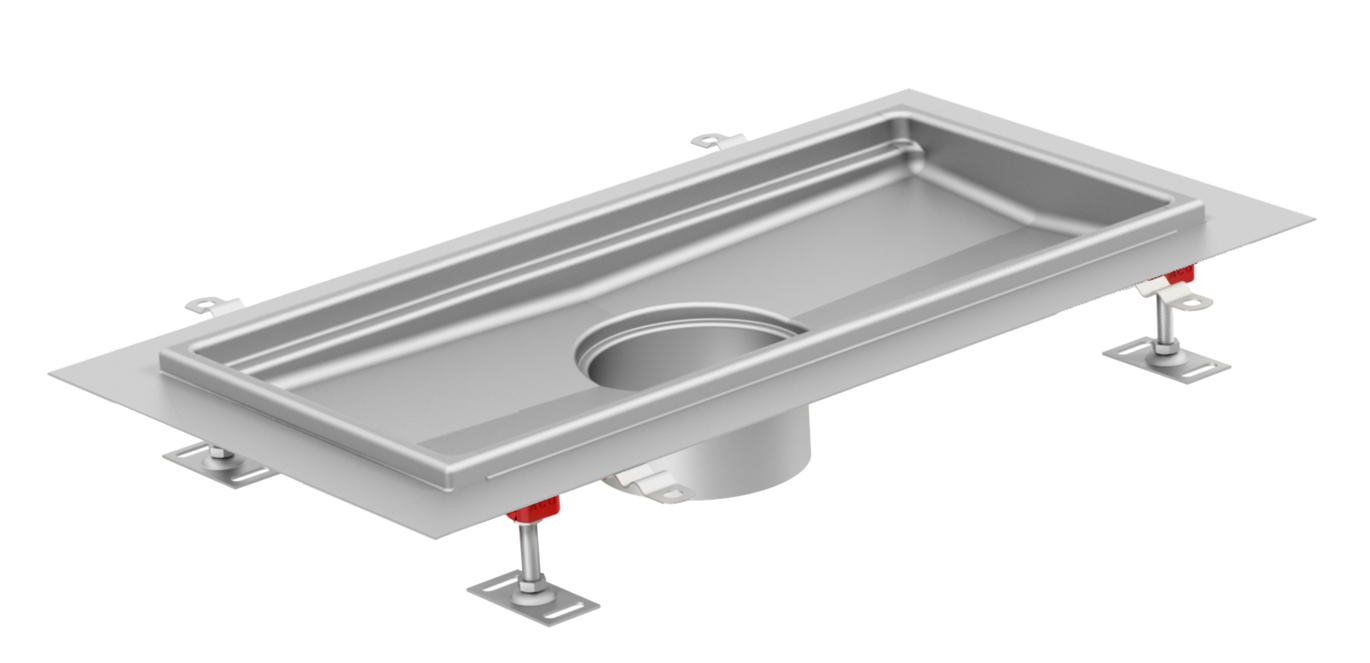

Розміри каналу						Трап	Артикул
Wo (мм)	Wi (мм)	Lo (мм)	Li (мм)	H2 (мм)	øD (мм)	Трап	Артикул
200	170	530	500	60	125	ACO 142	416680
		830	800				416681
		1030	1000				416682
		1230	1200				416683
		1530	1500				416684
		2030	2000				416685
200	170	530	500	60	142	ACO 157	416686
		830	800				416687
		1030	1000				416688
		1230	1200				416689
		1530	1500				416690
		2030	2000				416691
300	270	330	300	55	142	ACO 157	416710
		630	600	60			416711
		1030	1000	60			416712
		1530	1500	60			416713
		2030	2000	60			416714
		3030	3000	70			416715
		4030	4000	80			416716
300	270	330	300	55	200	ACO 218	416717
		630	600	60			416718
		1030	1000	60			416719
		1530	1500	60			416720
		2030	2000	60			416721
		3030	3000	70			416722
		4030	4000	80			416723
400	370	430	400	60	142	ACO 157	416738
		630	600				416739
		830	800				416740
400	370	430	400	60	200	ACO 218	416741
		630	600				416742
		830	800				416743
500	470	530	500	65	142	ACO 157	416750
		830	800				416751
		1030	1000				416752
500	470	530	500	65	200	ACO 218	416753
		830	800				416754
		1030	1000				416755
600	570	630	600	70	200	ACO 218	416762
		930	900				416763
		1230	1200				416764
800	770	830	800	80	200	ACO 218	416768

Розміри каналу						Трап	Артикул	Креслення (завантажити)
Wo (мм)	Wi (мм)	Lo (мм)	Li (мм)	H2 (мм)	øD (мм)	Трап	Артикул	Креслення (завантажити)
220	170	550	500	60	125	ACO 142	413358
		850	800				413359
		1050	1000				413360
		1250	1200				413361
		1550	1500				413362
		2050	2000				413363
220	170	550	500	60	142	ACO 157	413364
		850	800				413365
		1050	1000				413366
		1250	1200				413367
		1550	1500				413368
		2050	2000				413369
320	270	350	300	60	142	ACO 157	413388
		650	600				413389
		1050	1000				413390
		1550	1500				413391
		2050	2000				413392
		3050	3000	70			413393
		4050	4000	80			413394
320	270	350	300	60	200	ACO 218	413395
		650	600				413396
		1050	1000				413397
		1550	1500				413398
		2050	2000				413399
		3050	3000	70			413400
		4050	4000	80			413401
420	370	450	400	60	142	ACO 157	413416
		650	600				413417
		850	800				413418
420	370	450	400	60	200	ACO 218	413419
		650	600				413420
		850	800				413421
520	470	530	500	65	142	ACO 157	413428
		830	800				413429
		1030	1000				413430
520	470	550	500	65	200	ACO 218	413431
		850	800				413432
		1050	1000				413433
620	570	650	600	70	200	ACO 218	413440
		950	900				413441
		1250	1200				413442
820	770	850	800	80	200	ACO 218	413446

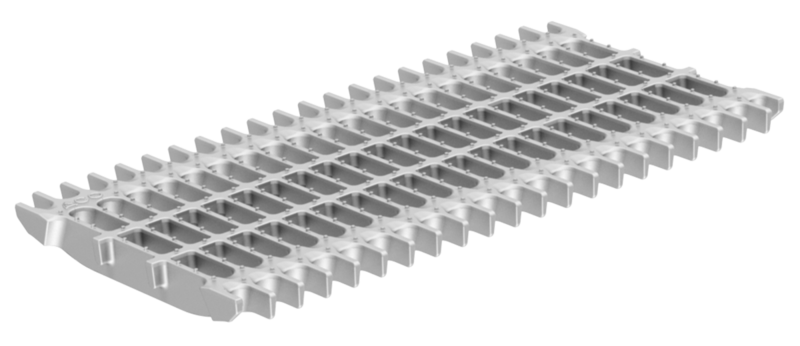

Гігієнічні принципи решіток:

Гігієнічний дизайн відповідно до стандартів гігієни EHEDG № 8, 13, 44; EN 1672 та EN ISO 14159

Повний цикл обробки та пасивація виробів
Електрополірована поверхня
Різноманітний вибір решіток під клас навантаження M 125 (згідно EN 1253)

Висока пропускна здатність
Заокруглені кути
Поверхня «проти ковзання» (згідно норм BS 7976-2, та R11 згідно DIN 51130)

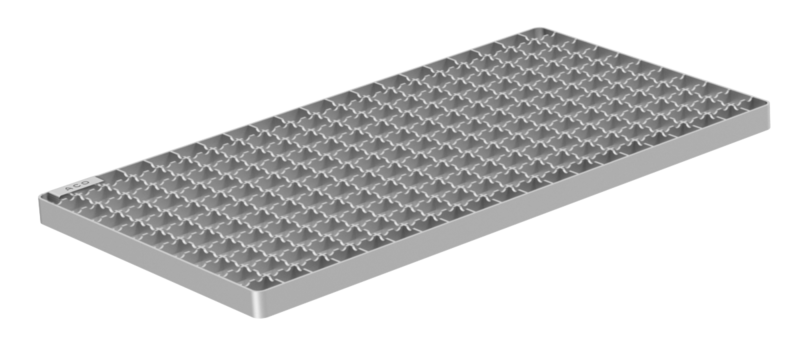

Сітчаста

клас навантаження L 15

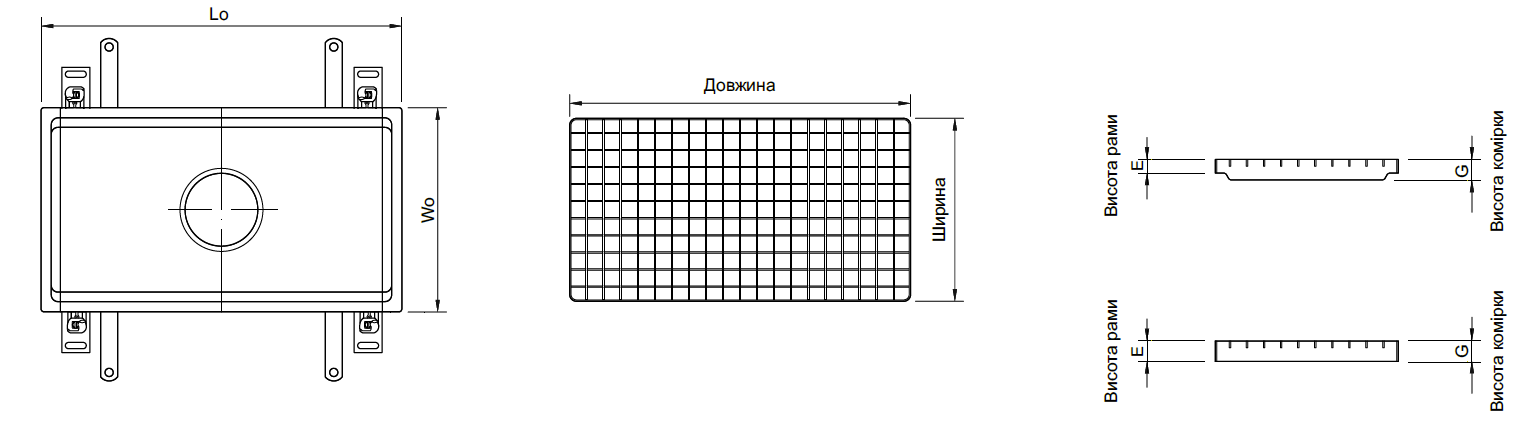

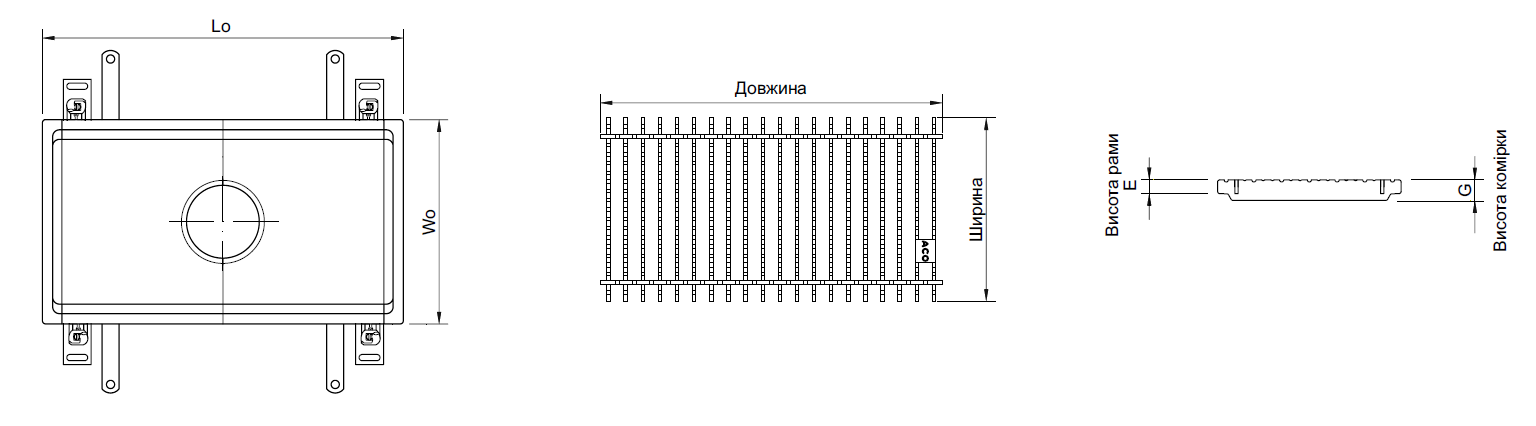

Розміри каналу		Розміри решітки				Артикул	Кількість на канал
Ширина (габаритна), Wo (мм)	Довжина (габаритна), Lo (мм)	Висота рами, E (мм)	Висота комірки, G (мм)	Ширина (мм)	Довжина (мм)	Артикул	Кількість на канал
200	530	20	30	168	499	416860	1
	830	20	30	168	398	416862	2
	1030	20	30	168	999	413153	1
	1030	20	30	168	499	416860	2
	1230	20	30	168	398	416862	3
	1530	20	30	168	499	416860	3
	2030	20	30	168	999	413153	2
	2030	20	30	168	499	416860	4
300	330	20	30	268	298	416864	1
	630	20	30	268	298	416864	2
	1030	20	30	268	999	413154	1
	1030	20	30	268	499	416866	2
	1530	20	30	268	499	416866	3
	2030	20	30	268	999	413154	2
	2030	20	30	268	499	416866	4
	3030	20	30	268	999	413154	3
	3030	20	30	268	499	416866	6
	4030	20	30	268	999	413154	4
	4030	20	30	268	499	416866	8
400	430	30	30	368	398	416868	1
	630	30	30	368	598	416870	1
	830	30	30	368	398	416868	2
500	530	30	30	468	499	416872	1
	830	30	30	468	398	416874	2
	1030	30	30	468	499	416872	2
600	630	30	30	568	298	416876	2
	930	30	30	568	298	416876	3
	1230	30	30	568	298	416876	4
800	830	30	30	768	398	416878	2

Стрижнева

клас навантаження R 50

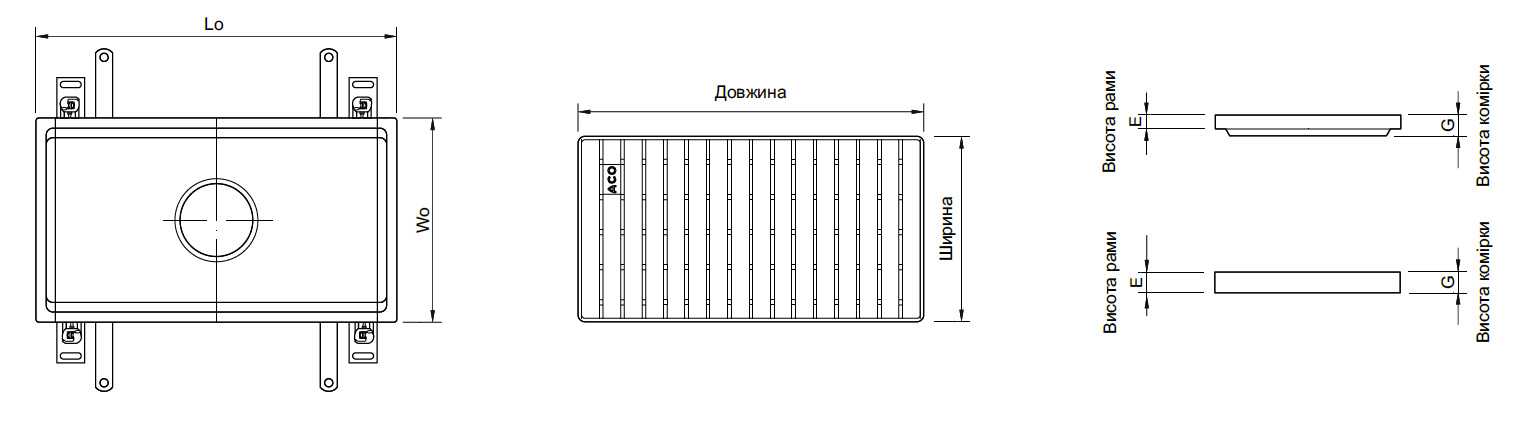

Розміри каналу		Розміри решітки				Артикул	Кількість на канал
Ширина (габаритна), Wo (мм)	Довжина (габаритна), Lo (мм)	Висота рами, E (мм)	Висота комірки, G (мм)	Ширина (мм)	Довжина (мм)	Артикул	Кількість на канал
200	530	20	20	168	499	416802	1
	830	20	20	168	398	416808	2
	1030	20	20	168	999	445948	1
	1030	20	20	168	499	416802	2
	1230	20	20	168	398	416808	3
	1530	20	20	168	499	416802	3
	2030	20	20	168	999	445948	2
	2030	20	20	168	499	416802	4
300	330	20	20	268	298	416812	1
	630	20	20	268	298	416812	2
	1030	20	20	268	999	445952	1
	1030	20	20	268	499	416814	2
	1530	20	20	268	499	416814	3
	2030	20	20	268	999	445952	2
	2030	20	20	268	499	416814	4
	3030	20	20	268	999	445952	3
	3030	20	20	268	499	416814	6
	4030	20	20	268	999	445952	4
	4030	20	20	268	499	416814	8
400	430	30	30	368	398	416820	1
	630	30	30	368	598	416822	1
	830	30	30	368	398	416820	2
500	530	30	30	468	499	416828	1
	830	30	30	468	398	416830	2
	1030	30	30	468	499	416828	2
600	630	30	30	568	298	416838	2
	930	30	30	568	298	416838	3
	1230	30	30	568	298	416838	4
800	830	30	30	768	398	416842	2

Стрижнева клас навантаження M 125

Розміри каналу		Розміри решітки				Артикул	Кількість на канал
Ширина (габаритна), Wo (мм)	Довжина (габаритна), Lo (мм)	Висота рами, E (мм)	Висота комірки, G (мм)	Ширина (мм)	Довжина (мм)	Артикул	Кількість на канал
200	530	20	20	168	499	416804	1
	830	20	20	168	398	416810	2
	1030	20	20	168	999	445950	1
	1030	20	20	168	499	416804	2
	1230	20	20	168	398	416810	3
	1530	20	20	168	499	416804	3
	2030	20	20	168	999	445950	2
	2030	20	20	168	499	416804	4
300	330	20	20	268	298	416816	1
	630	20	20	268	298	416816	2
	1030	20	20	268	499	416818	2
	1030	20	20	268	999	445954	1
	1530	20	20	268	499	416818	3
	2030	20	20	268	999	445954	2
	2030	20	20	268	499	416818	4
	3030	20	20	268	999	445954	3
	3030	20	20	268	499	416818	6
	4030	20	20	268	999	445954	4
	4030	20	20	268	499	416818	8
400	430	30	30	368	398	416824	1
	630	30	30	368	598	416826	1
	830	30	30	368	398	416824	2
500	530	30	30	468	499	416832	1
	830	30	30	468	398	416834	2
	1030	30	30	468	499	416832	2

Стрижнева клас навантаження N 250

Розміри каналу		Розміри решітки				Артикул	Кількість на канал
Ширина (габаритна), Wo (мм)	Довжина (габаритна), Lo (мм)	Висота рами, E (мм)	Висота комірки, G (мм)	Ширина (мм)	Довжина (мм)	Артикул	Кількість на канал
200	530	20	30	168	499	416844	1
	830	20	30	168	398	416846	2
	1030	20	30	168	499	416844	2
	1230	20	30	168	398	416846	3
	1530	20	30	168	499	416844	3
	2030	20	30	168	499	416844	4
300	330	20	30	268	298	416850	1
	630	20	30	268	298	416850	2
	1030	20	30	268	499	416848	2
	1530	20	30	268	499	416848	3
	2030	20	30	268	499	416848	4
	3030	20	30	268	499	416848	6
	4030	20	30	268	499	416848	8

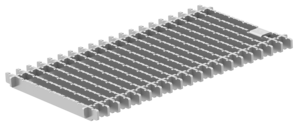

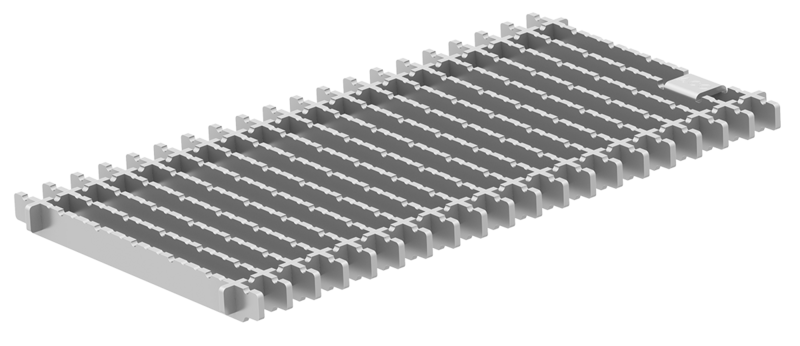

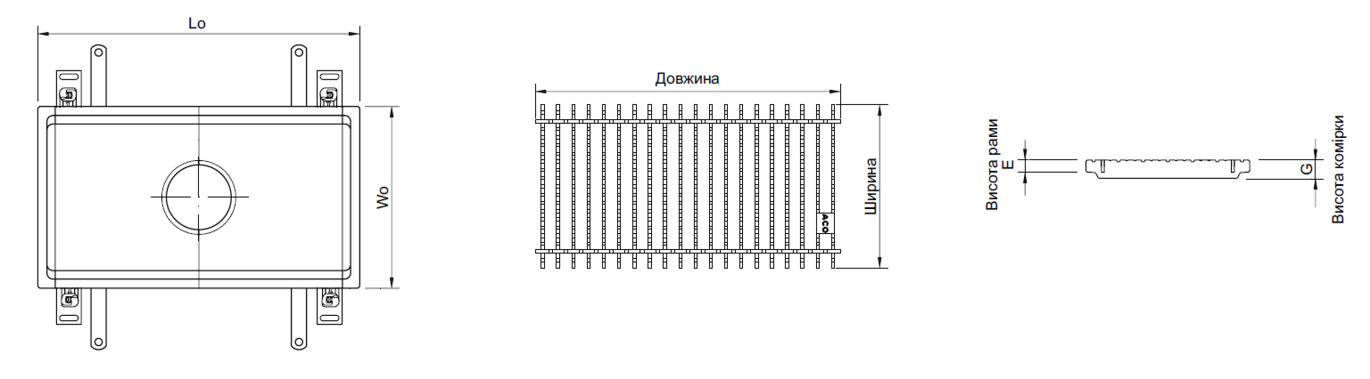

Безкаркасна стрижнева

клас навантаження M 125

Розміри каналу		Розміри решітки				Артикул	Кількість на канал
Ширина (габаритна), Wo (мм)	Довжина (габаритна), Lo (мм)	Висота рами, E (мм)	Висота комірки, G (мм)	Ширина (мм)	Довжина (мм)	Артикул	Кількість на канал
200	530	20	20	168	499	446248	1
	830	20	20	168	398	446252	2
	1030	20	20	168	499	446248	2
	1230	20	20	168	398	446252	3
	1530	20	20	168	499	446248	3
	2030	20	20	168	499	446248	4
300	330	20	20	268	298	446260	1
	630	20	20	268	298	446260	2
	1030	20	20	268	499	446256	2
	1530	20	20	268	499	446256	3
	2030	20	20	268	499	446256	4
	3030	20	20	268	499	446256	6
	4030	20	20	268	499	446256	8

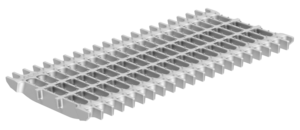

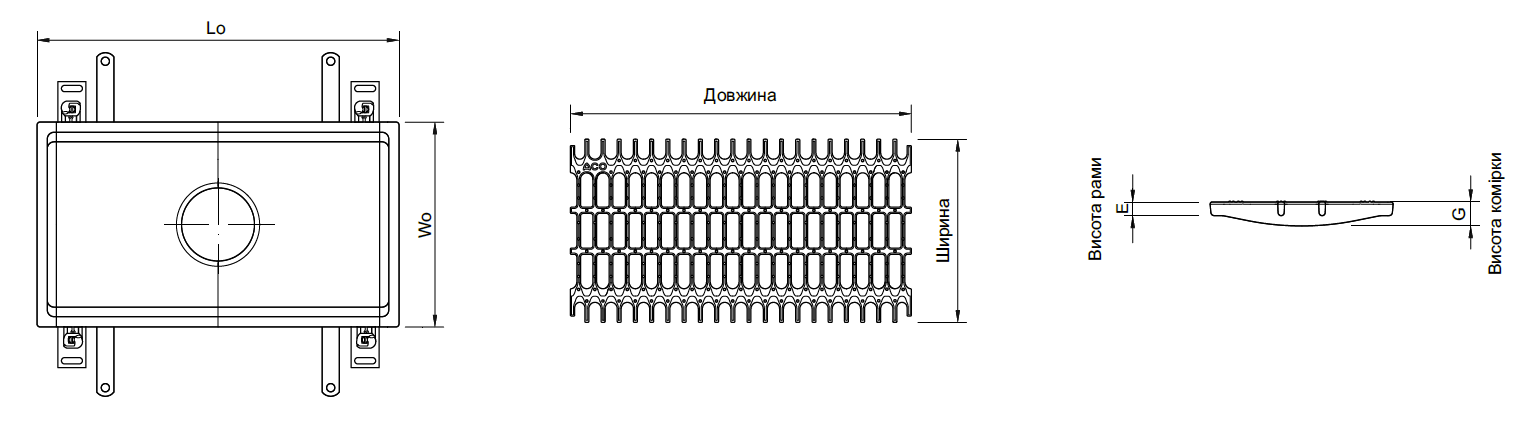

Лита гігієнічна

клас навантаження M 125

Розміри каналу		Розміри решітки				Артикул	Кількість на канал
Ширина (габаритна), Wo (мм)	Довжина (габаритна), Lo (мм)	Висота рами, E (мм)	Висота комірки, G (мм)	Ширина (мм)	Довжина (мм)	Артикул	Кількість на канал
200	530	20	30	168	499	416947	1
	830	20	30	168	398	416948	2
	1030	20	30	168	499	416947	2
	1230	20	30	168	398	416948	3
	1530	20	30	168	499	416947	3
	2030	20	30	168	499	416947	4
300	330	20	30	268	298	416946	1
	630	20	30	268	298	416946	2
	1030	20	30	268	499	416945	2
	1530	20	30	268	499	416945	3
	2030	20	30	268	499	416945	4
	3030	20	30	268	499	416945	6
	4030	20	30	268	499	416945	8

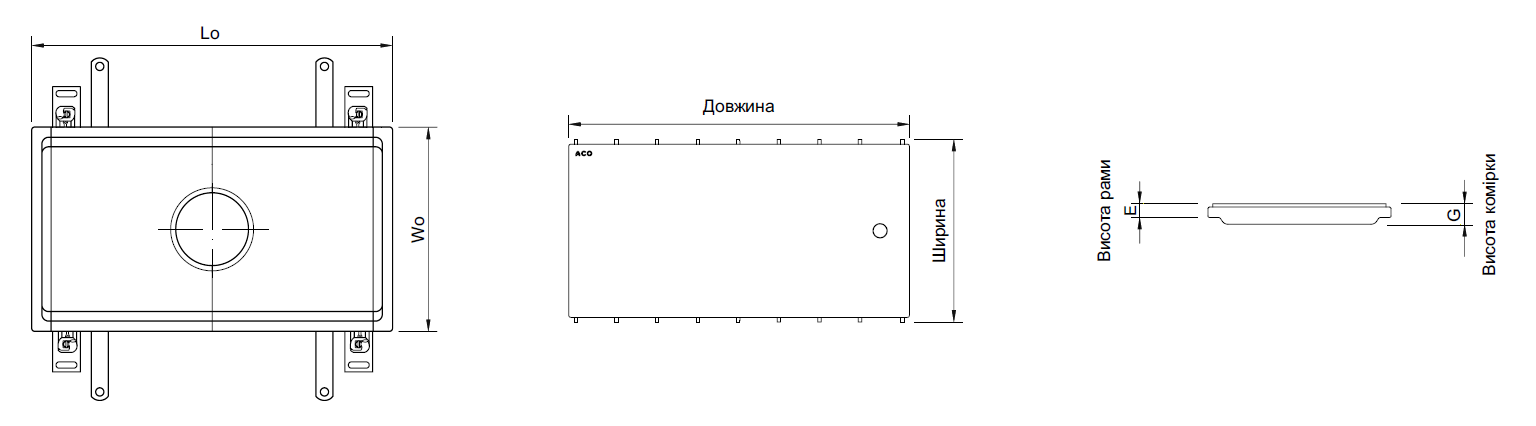

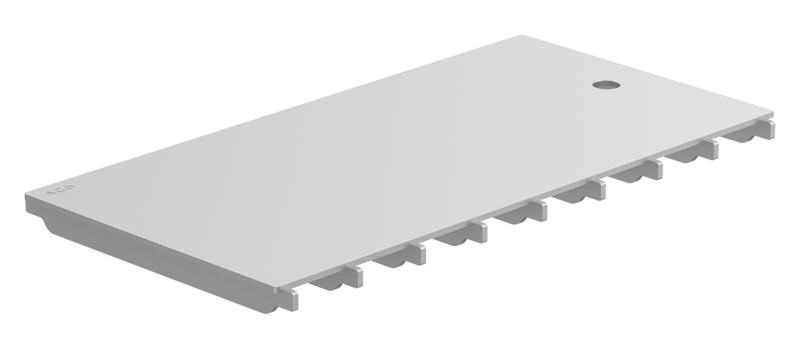

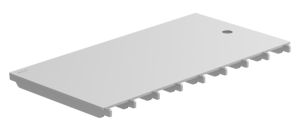

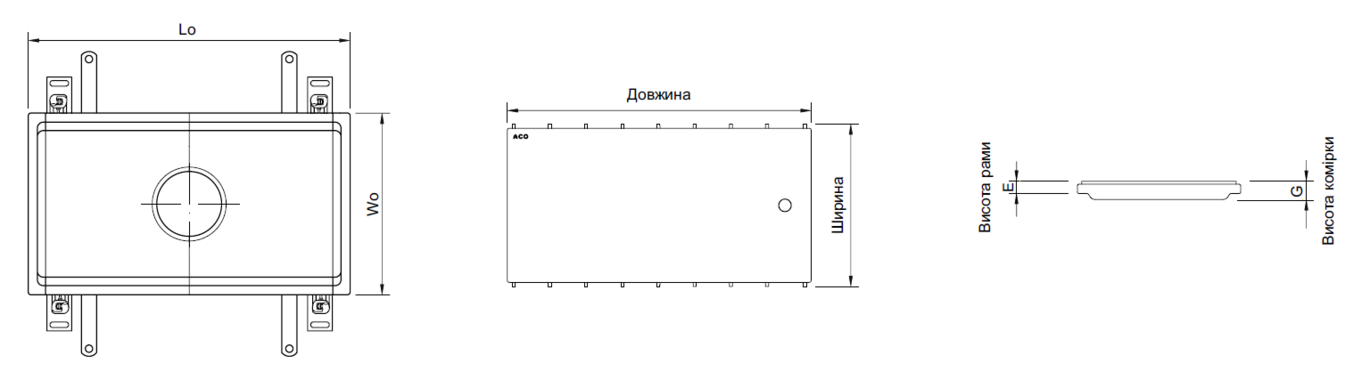

Кришка з отвором

клас навантаження R 50

Розміри каналу		Розміри решітки				Артикул	Кількість на канал
Ширина (габаритна), Wo (мм)	Довжина (габаритна), Lo (мм)	Висота рами, E (мм)	Висота комірки, G (мм)	Ширина (мм)	Довжина (мм)	Артикул	Кількість на канал
200	530	20	30	168	499	445756	1
	830	20	30	168	398	445762	2
	1030	20	30	168	499	445756	2
	1230	20	30	168	398	445762	3
	1530	20	30	168	499	445756	3
	2030	20	30	168	499	445756	4
300	330	20	30	268	298	445774	1
	630	20	30	268	298	445774	2
	1030	20	30	268	499	445768	2
	1530	20	30	268	499	445768	3
	2030	20	30	268	499	445768	4
	3030	20	30	268	499	445768	6

Кришка з отвором клас навантаження M 125

Розміри каналу		Розміри решітки				Артикул	Кількість на канал
Ширина (габаритна), Wo (мм)	Довжина (габаритна), Lo (мм)	Висота рами, E (мм)	Висота комірки, G (мм)	Ширина (мм)	Довжина (мм)	Артикул	Кількість на канал
200	530	20	30	168	499	445758	1
	830	20	30	168	398	445764	2
	1030	20	30	168	499	445758	2
	1230	20	30	168	398	445764	3
	1530	20	30	168	499	445758	3
	2030	20	30	168	499	445758	4
300	330	20	30	268	298	445776	1
	630	20	30	268	298	445776	2
	1030	20	30	268	499	445770	2
	1530	20	30	268	499	445770	3
	2030	20	30	268	499	445770	4
	3030	20	30	268	499	445770	6

Кришка з отвором клас навантаження N 250

Розміри каналу		Розміри решітки				Артикул	Кількість на канал
Ширина (габаритна), Wo (мм)	Довжина (габаритна), Lo (мм)	Висота рами, E (мм)	Висота комірки, G (мм)	Ширина (мм)	Довжина (мм)	Артикул	Кількість на канал
200	530	20	30	168	499	445760	1
	830	20	30	168	398	445766	2
	1030	20	30	168	499	445760	2
	1230	20	30	168	398	445766	3
	1530	20	30	168	499	445760	3
	2030	20	30	168	499	445760	4
300	330	20	30	268	298	445778	1
	630	20	30	268	298	445778	2
	1030	20	30	268	499	445772	2
	1530	20	30	268	499	445772	3
	2030	20	30	268	499	445772	4
	3030	20	30	268	499	445772	6

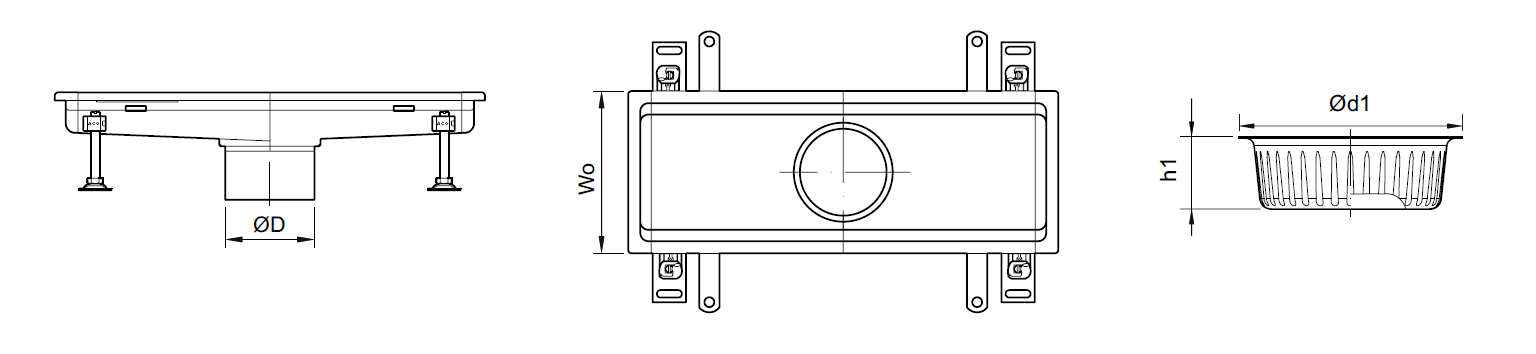

Розміри канала		Тип випуску	Розміри відстійника		Об’єм (л)	Артикул
Ширина габаритна (мм)	Діаметр випуску (мм)	Тип випуску	ød1 (мм)	h1 (мм)	Об’єм (л)	Артикул
200, 300, 400, 500, 600, 800	125	вертикальний, горизонтальний	142	45	0.4	416900
200	142	вертикальний	142	45	0.4	416900
	142	горизонтальний	142	25	0.3	416902
	з привареним трапом ACO 142	вертикальний, горизонтальний	142	25	0.3	416902
300, 400, 500, 600, 800	142 або з привареним трапом ACO 157	вертикальний	159	50	0.6	416904
300, 400, 500, 600, 800	142 або з привареним трапом ACO 157	горизонтальний	159	26	0.3	416906
300, 400, 500, 600, 800	200 або з привареним трапом ACO 218 ACO 157	вертикальний	222	50	1.4	416908
300, 400, 500, 600, 800	200 або з привареним трапом ACO 218 ACO 157	горизонтальний	222	26	0.7	416910

Каталог АСО Канали та трапи із нержавіючої сталі	pdf
АСО Євроканали	pdf

BIM - пакет даних для Autodesk Revit

перейти

Пропускна здатність та будівельні розміри

pdf

Висновок державної санітарно-епідеміологічної експертизи вироби із нерж. сталі	pdf
Сертифікат відповідності	pdf
Сертифікат EPD	pdf

Монтаж

pdf

Browser not supported
