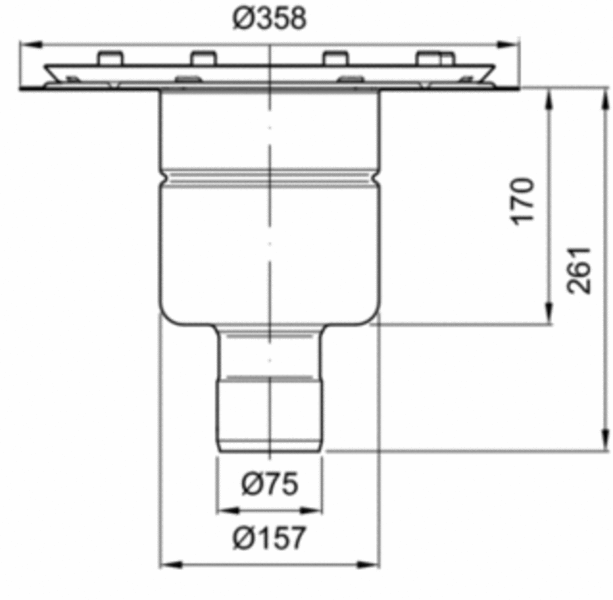

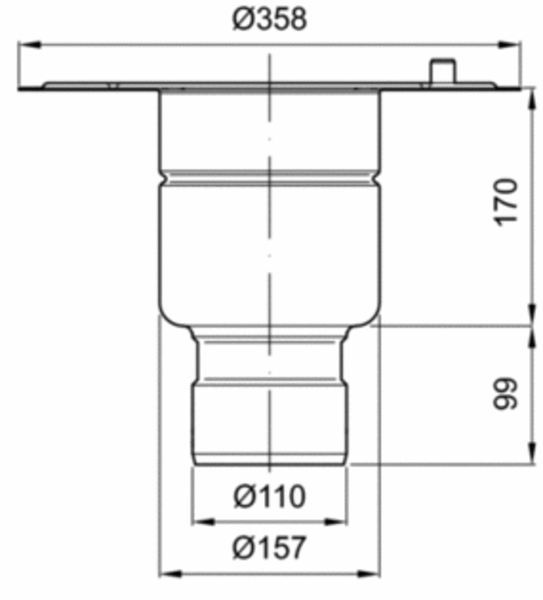

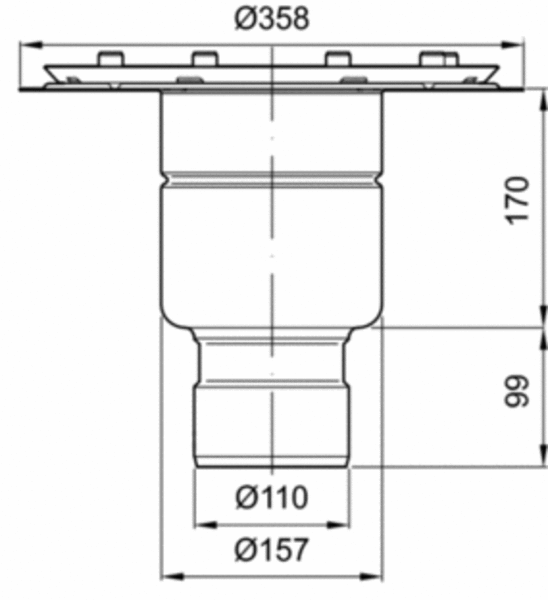

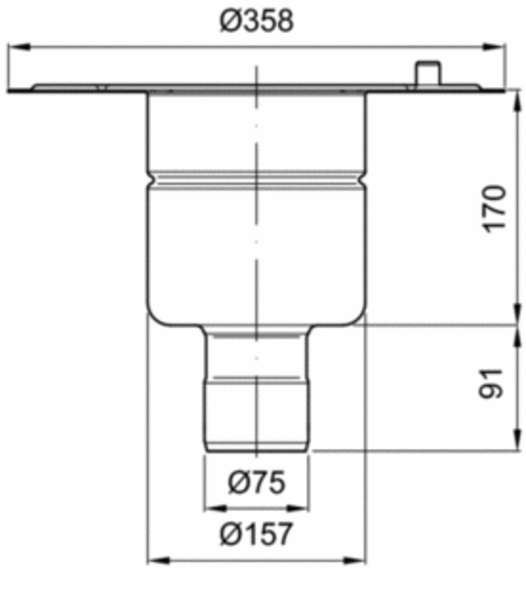

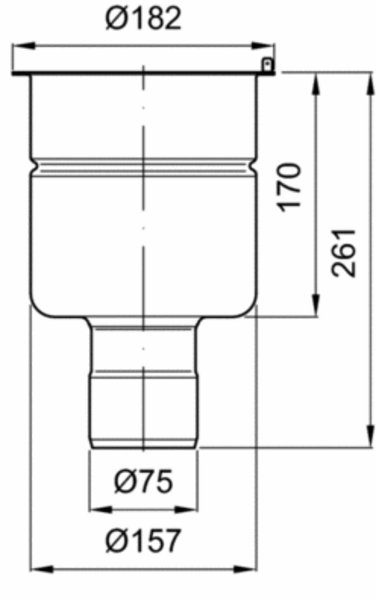

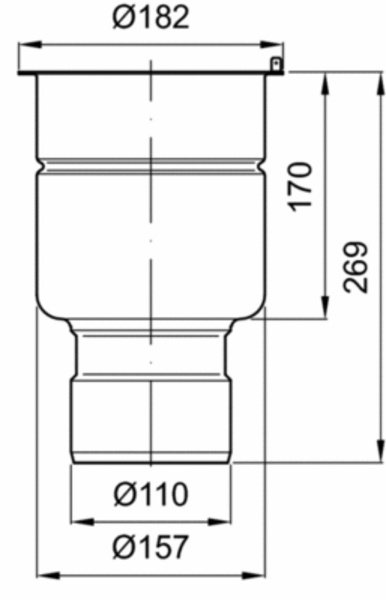

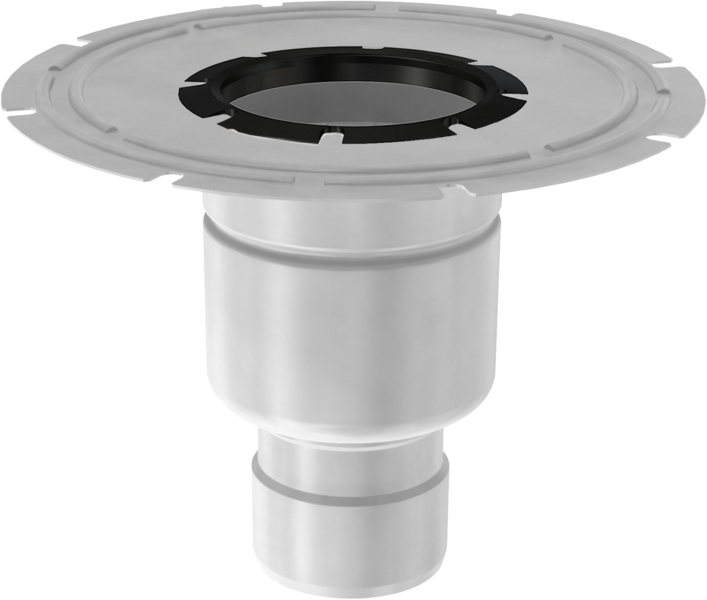

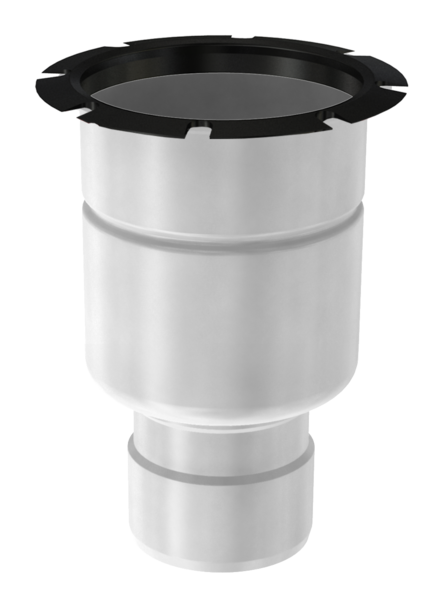

Нижня частина двокорпусного трапа 157 з сифоном і вертикальним випуском, сталь AISI 304 ЗображенняКреслення (завантажити)Тип фланцяДіаметр випуску (DN/OD), ммАртикулСтандартний70/75408049100/110408055Широкий – для рідкої гідроізоляції70/75408051100/110408057Прижимний – для рулонної гідроізоляції70/75408053100/110408059
Нижня частина двокорпусного трапа 157 з сифоном і вертикальним випуском, сталь AISI 304 ЗображенняКреслення (завантажити)Тип фланцяДіаметр випуску (DN/OD), ммАртикулСтандартний70/75408049100/110408055Широкий – для рідкої гідроізоляції70/75408051100/110408057Прижимний – для рулонної гідроізоляції70/75408053100/110408059

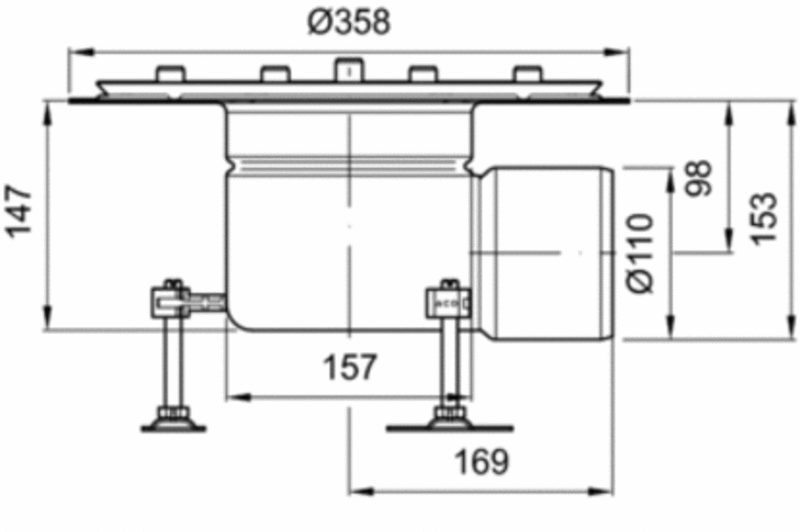

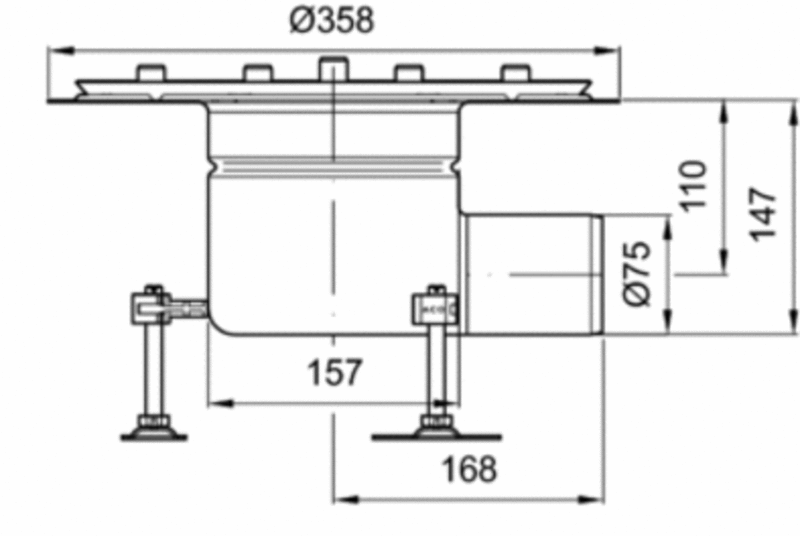

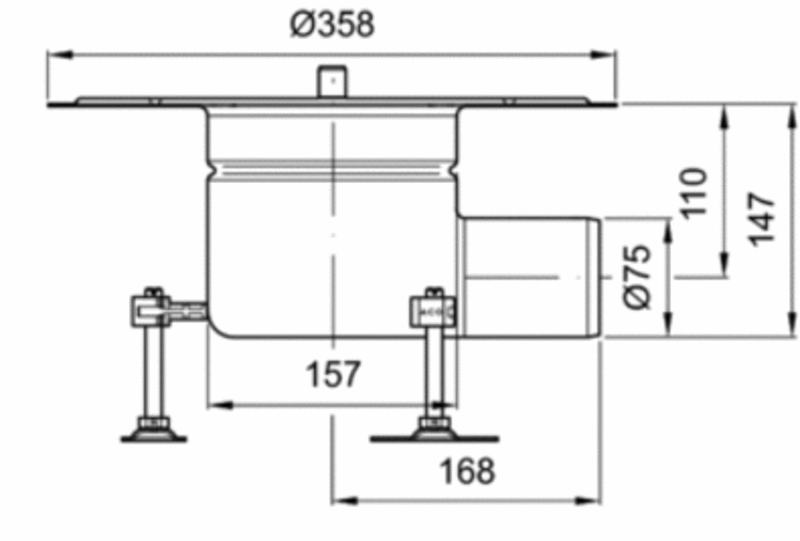

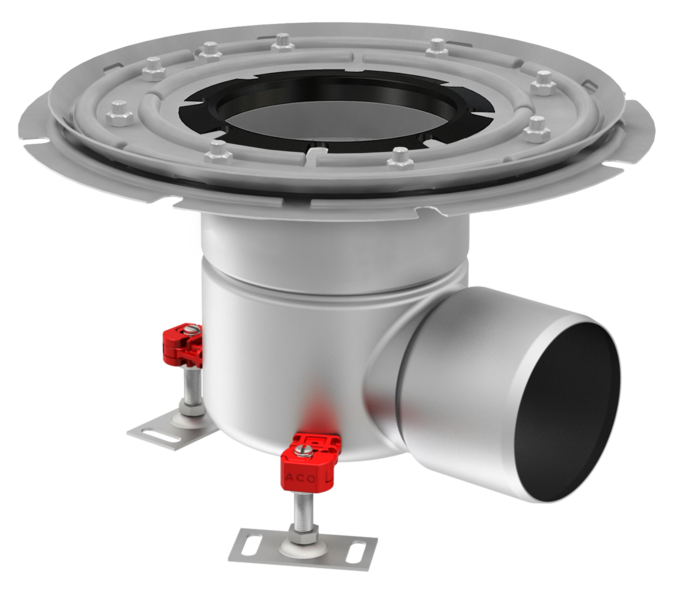

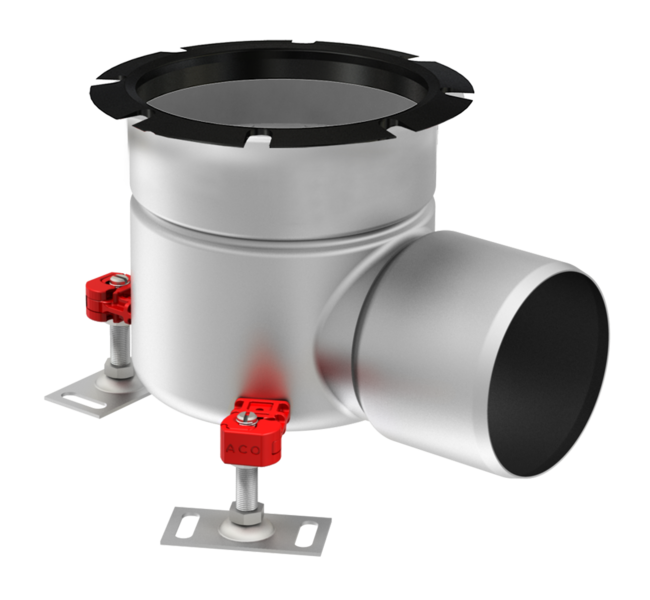

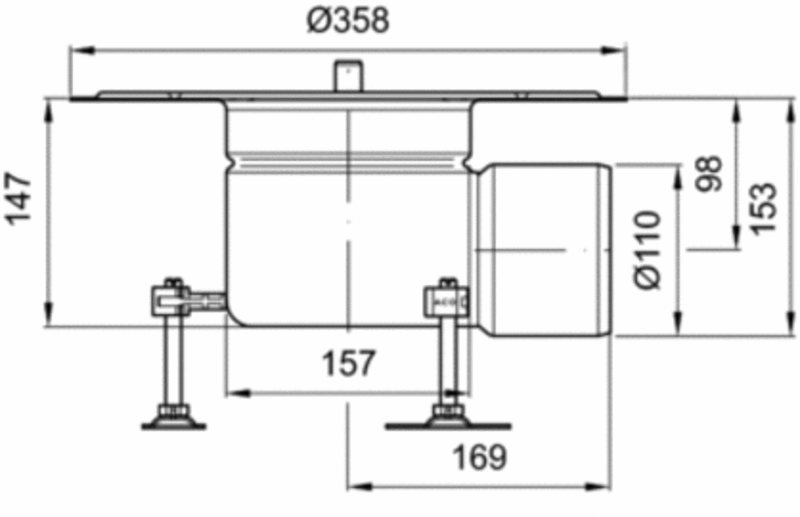

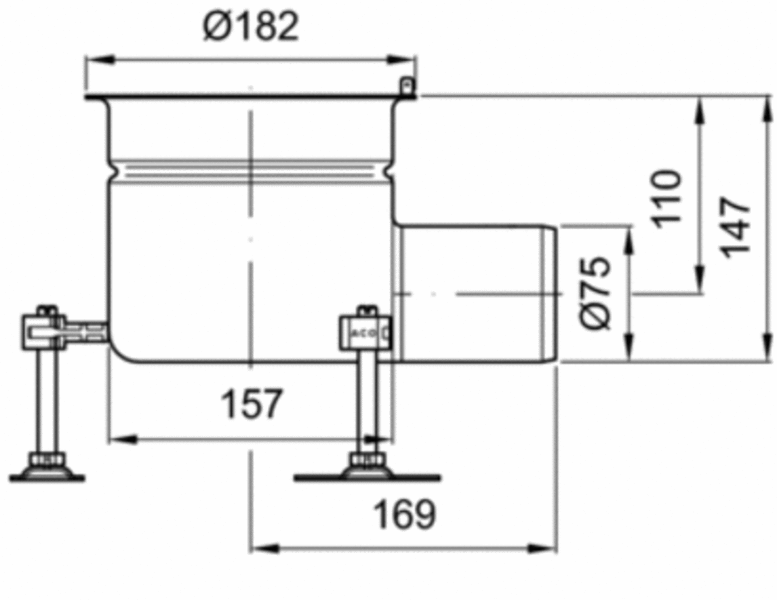

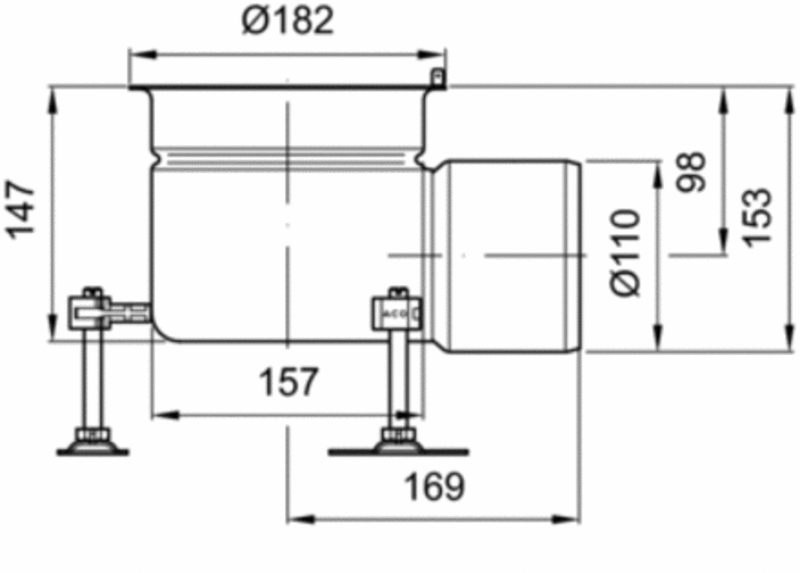

Нижня частина двокорпусного трапа 157 з сифоном і горизонтальним випуском, сталь AISI 304 ЗображенняКреслення (завантажити)Тип фланцяДіаметр випуску (DN/OD), ммАртикулСтандартний70/75408073100/110408079Широкий – для рідкої гідроізоляції70/75408075100/110408081Прижимний – для рулонної гідроізоляції70/75408077100/110408083
Нижня частина двокорпусного трапа 157 з сифоном і горизонтальним випуском, сталь AISI 304 ЗображенняКреслення (завантажити)Тип фланцяДіаметр випуску (DN/OD), ммАртикулСтандартний70/75408073100/110408079Широкий – для рідкої гідроізоляції70/75408075100/110408081Прижимний – для рулонної гідроізоляції70/75408077100/110408083
