АСО Щілинний канал 20

Щілинні канали виготовляються з аустенітної нержавіючої сталі марок AISI 304 і AISI 316L (під запит).

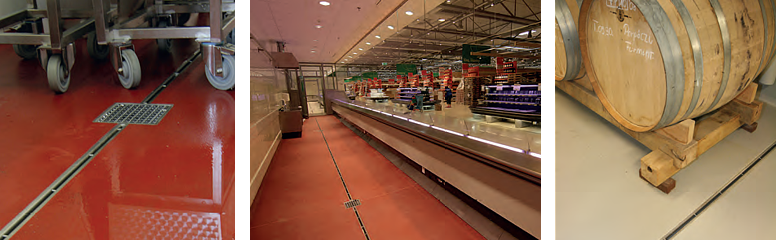

Щілинні канали АСО ідеально підходять для поділу сухих і мокрих зон у виробничих приміщеннях, а також для миття підлог.

Вони естетичні, практично не помітні, поєднуються з усіма видами підлогових покриттів, а також підходять під класи навантажень до N250.

Висока пропускна здатність системи забезпечується V-подібною формою, а також за допомогою каналів з ухилом дна.

Доступ до випусків забезпечується ревізійними елементами з можливістю вибору дизайну решіток.

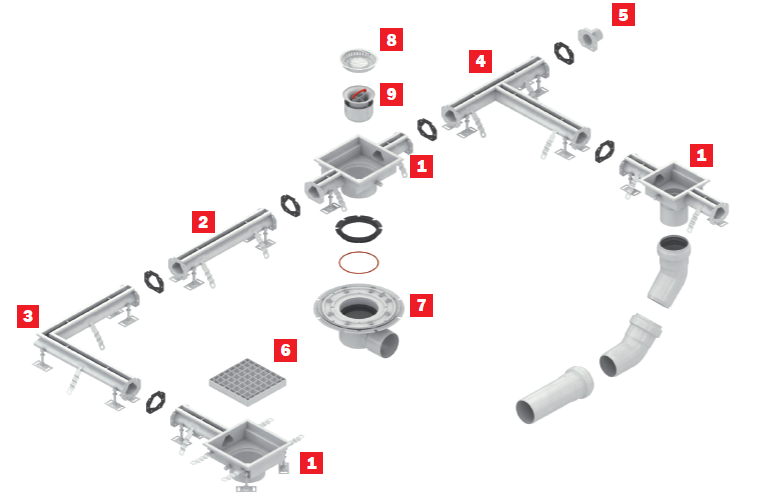

1 - Секція каналу з випуском
2 - Канал з ухилом або без
3 - Кутовий канал

4 - Т-подібний канал
5 - Торцева заглушка
6 - Решітка

7 - Нижня частина трапа
8 - Відстійник для сміття
9 - Сифон

повна сертифікація згідно EN 1433 (маркування СЕ);
канали повністю виготовлені з нержавіючої сталі і пройшли якісну обробку для надійності, довговічності і високого рівня гігієни;
V-подібна форма дна покращує пропускну здатність, підвищує швидкість потоку;
ухил дна каналу забезпечує велику пропускну здатність;
заповнена кромка каналу в стандарті підвищує рівень гігієни і стійкість до навантажень;
канали підходять під всі існуючі види навантажень в приміщеннях;
сифон в нижній частині випуску не пропускає неприємні запахи з каналізаційної системи;

відсутність необхідності виконання зварних робіт при монтажі;
стандартна довжина секції каналів до 6 метрів;
модульна концепція дозволяє легко специфікувати необхідну систему водовідведення зі стандартних виробів;
канали поєднуються з усім видами покриттів;
конфігурація каналу і трапу дозволяють підібрати необхідну пропускну здатність системи;
широкий вибір решіток під різний клас навантаження;

спеціальні ніжки і монтажні закладні для швидкого і якісного монтажу;
широкий вибір нижніх частин з різною пропускною здатністю;
можливість коригування висоти випуску за допомогою вставок;
кільце ущільнювача, яке може також служити як дренажний елемент для збору води з рівня гідроізоляції;
можливість виготовлення каналу потрібного розміру за допомогою підрізання існуючого;
просте обслуговування і очищення.

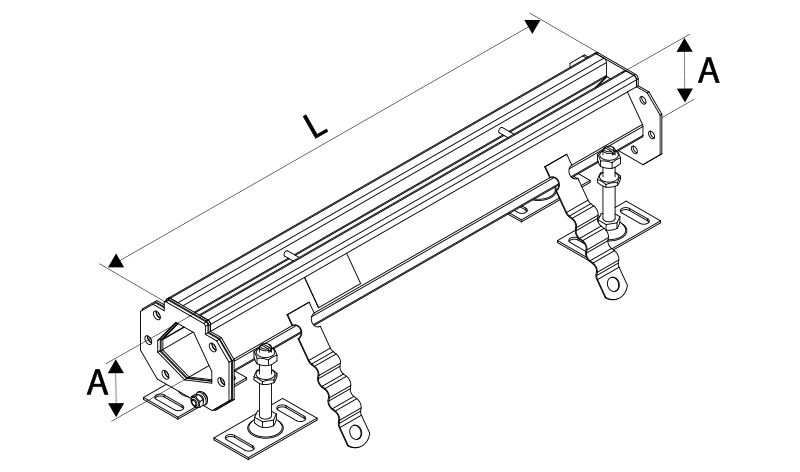

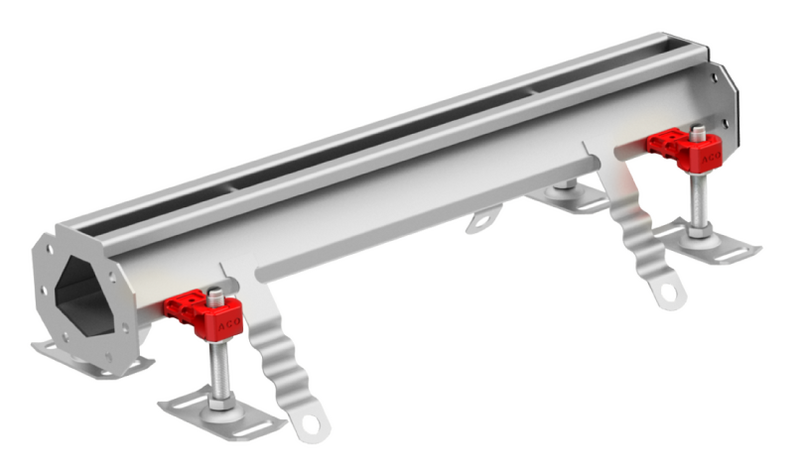

Канал без ухилу дна, сталь AISI 304

L, мм	А, мм	Артикул
500	70	92300
	90	92301
	120	92302
1000	70	92305
	90	92306
	120	92307
2000	70	92310
	90	92311
	120	92312
3000	70	92316
	90	92317
	120	92318

Канал с ухилом дна, сталь AISI 304

L, мм	А1, мм	А2, мм	Артикул
500	70	75	92303
500	75	80	92304
1000	70	75	92308
1000	75	80	92309
2000	70	80	92313
	80	90	92314
	90	100	92315
3000	70	80	92319
	80	90	92320
	90	100	92321
	100	110	92322
	110	120	92323
6000	70	90	409014
6000	90	110	409016

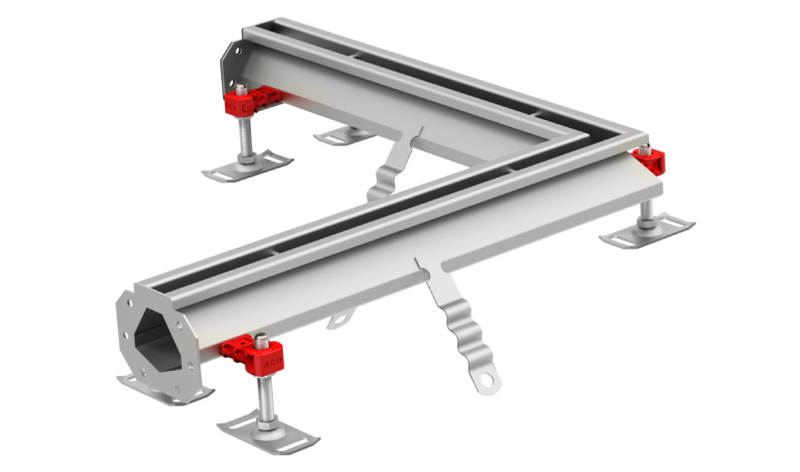

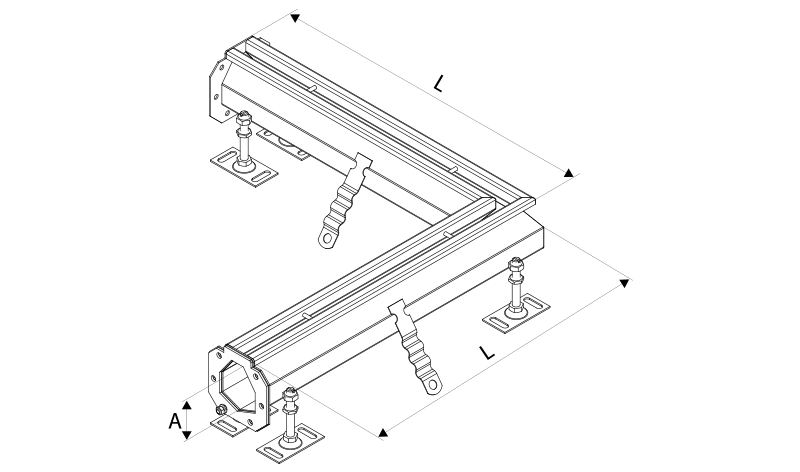

Кутовий канал, сталь AISI 304

L, мм	А, мм	Артикул
500	70	92338
	75	92339
	80	92340
	90	92341
	100	92342
	110	92343
	120	92344

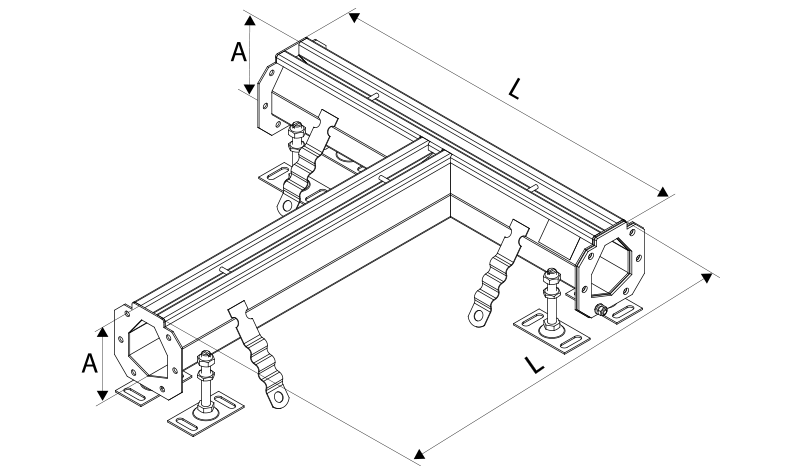

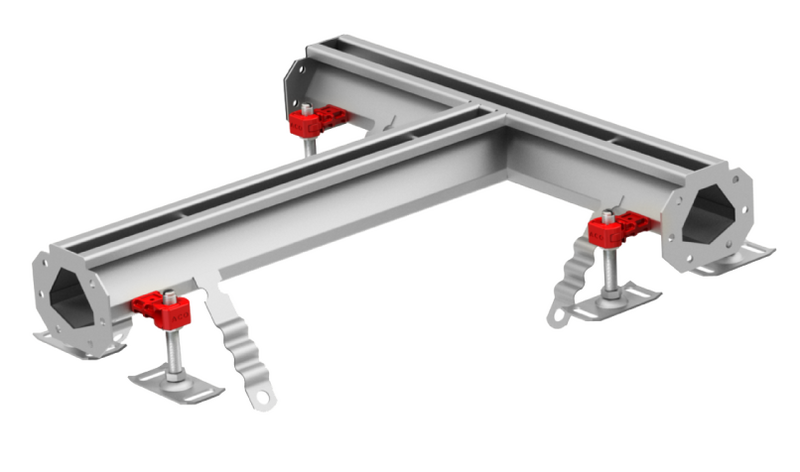

Т-подібний канал, сталь AISI 304

L, мм	А, мм	Артикул
500	70	92345
	75	92346
	80	92347
	90	92348
	100	92349
	110	92400
	120	92401

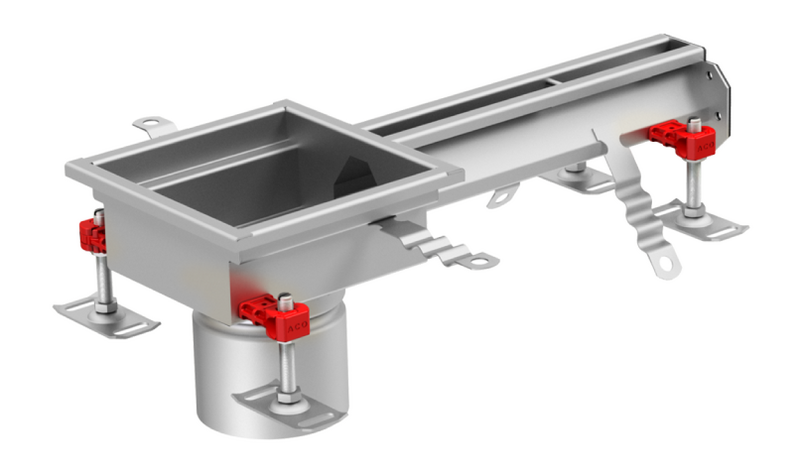

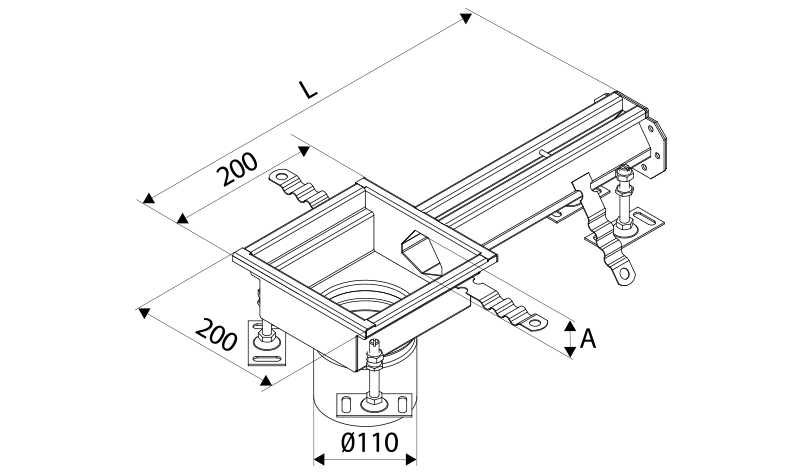

Канал з випуском в кінці (діаметр випуску 110 мм), сталь AISI 304

канал під'єднується безпосередньо до каналізаційної труби

L, мм	А, мм	Артикул
500	70	414341
	75	414342
	80	414343
	90	414344
	100	414345
	110	414346
	120	414347

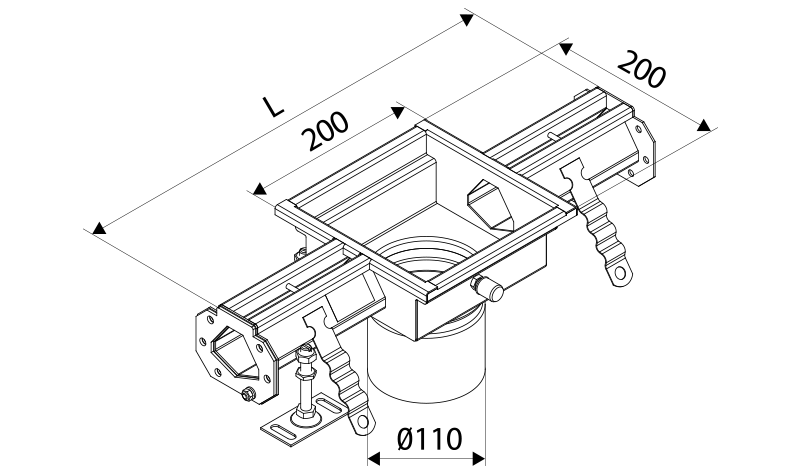

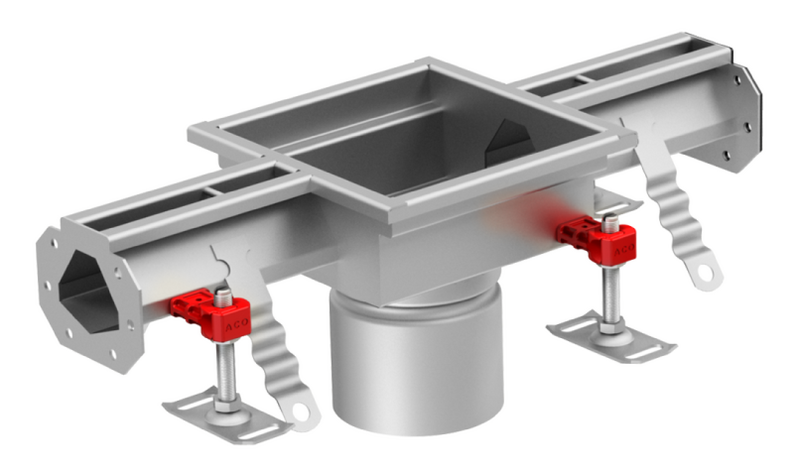

Канал з випуском по центру (діаметр випуску 110 мм), сталь AISI 304

канал під'єднується безпосередньо до каналізаційної труби

L, мм	А, мм	Артикул
500	70	414355
	75	414356
	80	414357
	90	414358
	100	414359
	110	414360
	120	414361
1000	70	414369
	75	414370
	80	414371
	90	414372
	100	414373
	110	414374
	120	414375

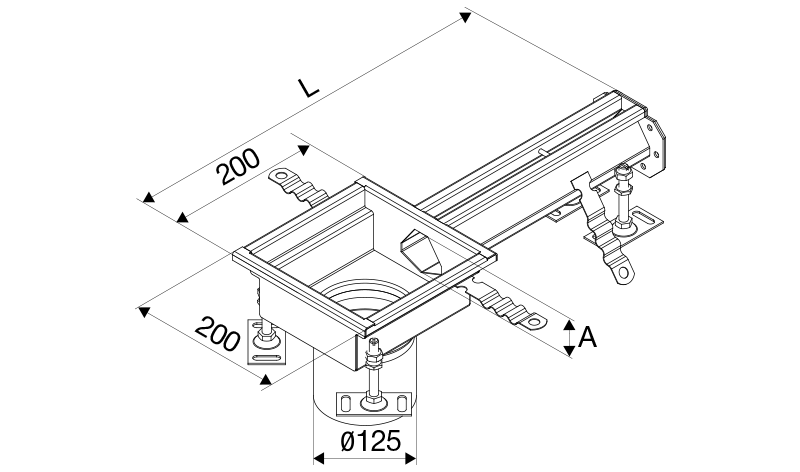

Канал з випуском в кінці (діаметр випуску 125 мм), сталь AISI 304

підключення до каналізації проводиться за допомогою нижньої частини трапа 142

L, мм	А, мм	Артикул
500	70	415925
	75	415926
	80	415927
	90	415928
	100	415929
	110	415930
	120	415931

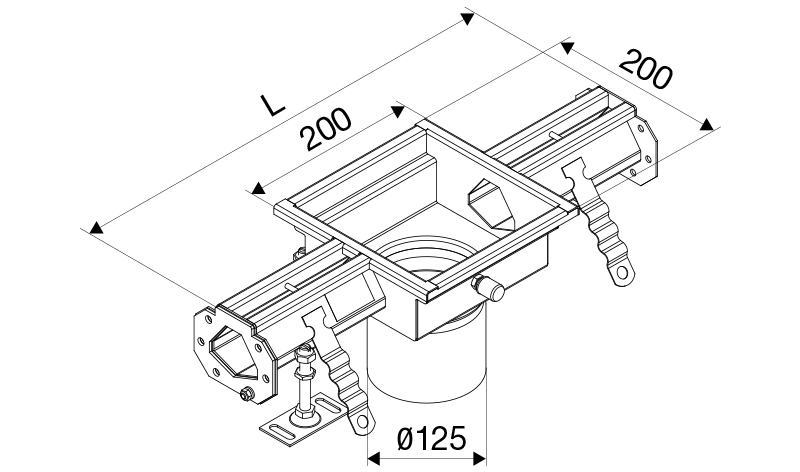

Канал з випуском по центру (діаметр випуску 125 мм), сталь AISI 304

підключення до каналізації проводиться за допомогою нижньої частини трапа 142

L, мм	А, мм	Артикул
500	70	415932
	75	415933
	80	415934
	90	415935
	100	415936
	110	415937
	120	415938
1000	70	415939
	75	415940
	80	415941
	90	415942
	100	415943
	110	415944
	120	415945

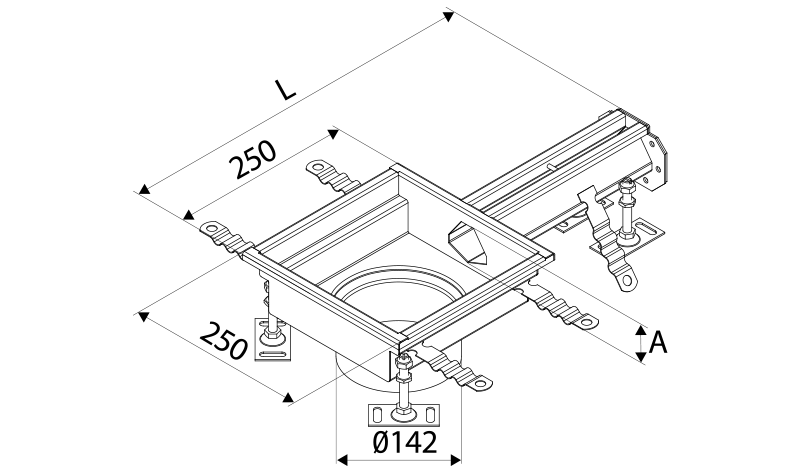

Канал з випуском в кінці (діаметр випуску 142 мм), сталь AISI 304

підключення до каналізації проводиться за допомогою нижньої частини трапа 157

L, мм	А, мм	Артикул
500	70	414201
	75	414202
	80	414203
	90	414204
	100	414205
	110	414206
	120	414207

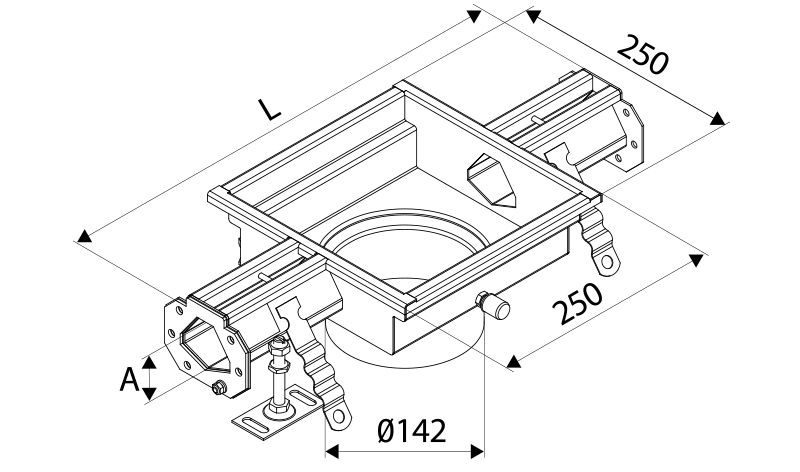

Канал з випуском по центру (діаметр випуску 142 мм), сталь AISI 304

підключення до каналізації проводиться за допомогою нижньої частини трапа 157

L, мм	А, мм	Артикул
500	70	414215
	75	414216
	80	414217
	90	414218
	100	414219
	110	414220
	120	414221
1000	70	414229
	75	414230
	80	414231
	90	414232
	100	414233
	110	414234
	120	414235

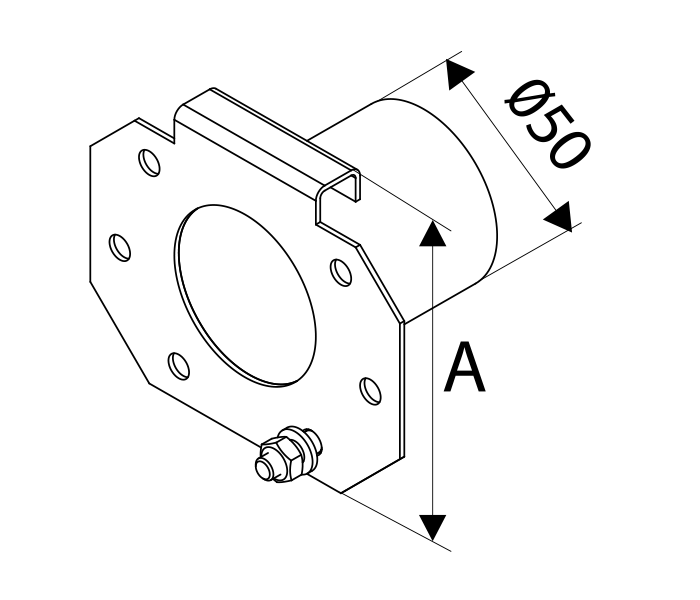

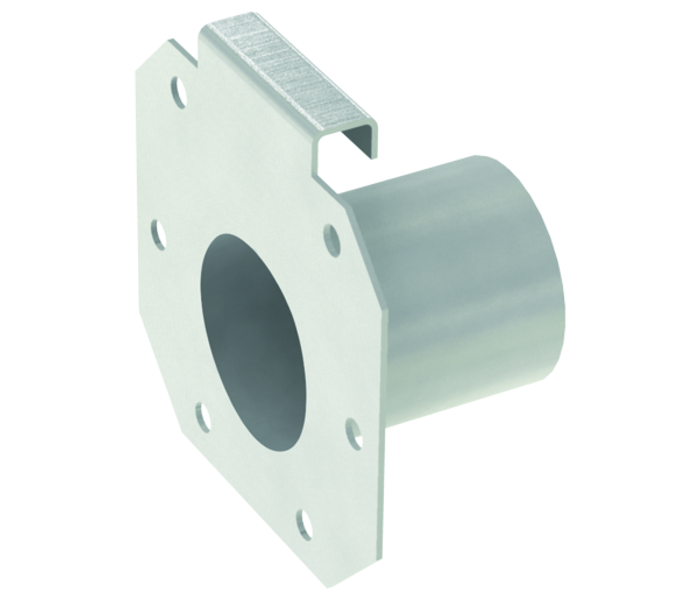

Торцева заглушка з випуском 50 мм, сталь AISI 304

А, мм	Артикул
70	92331
75	92332
80	92333
90	92334
100	92335
110	92336
120	92337

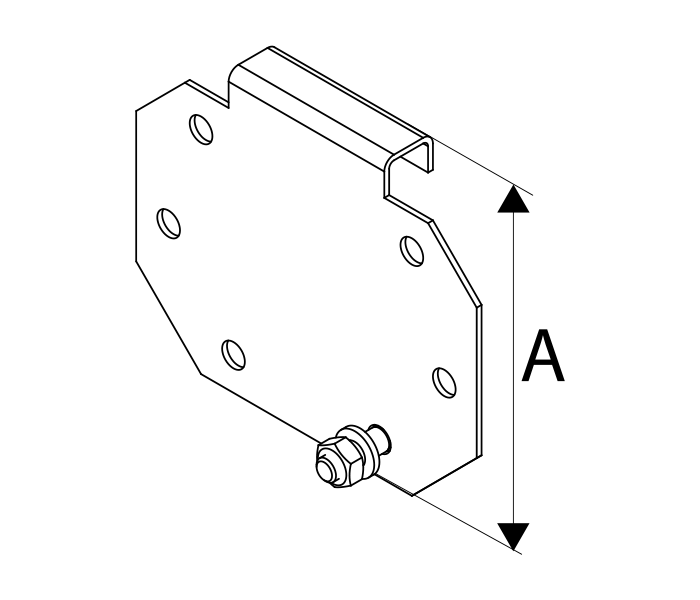

Торцева заглушка глуха, сталь AISI 304

А, мм	Артикул
70	92324
75	92325
80	92326
90	92327
100	92328
110	92329
120	92330

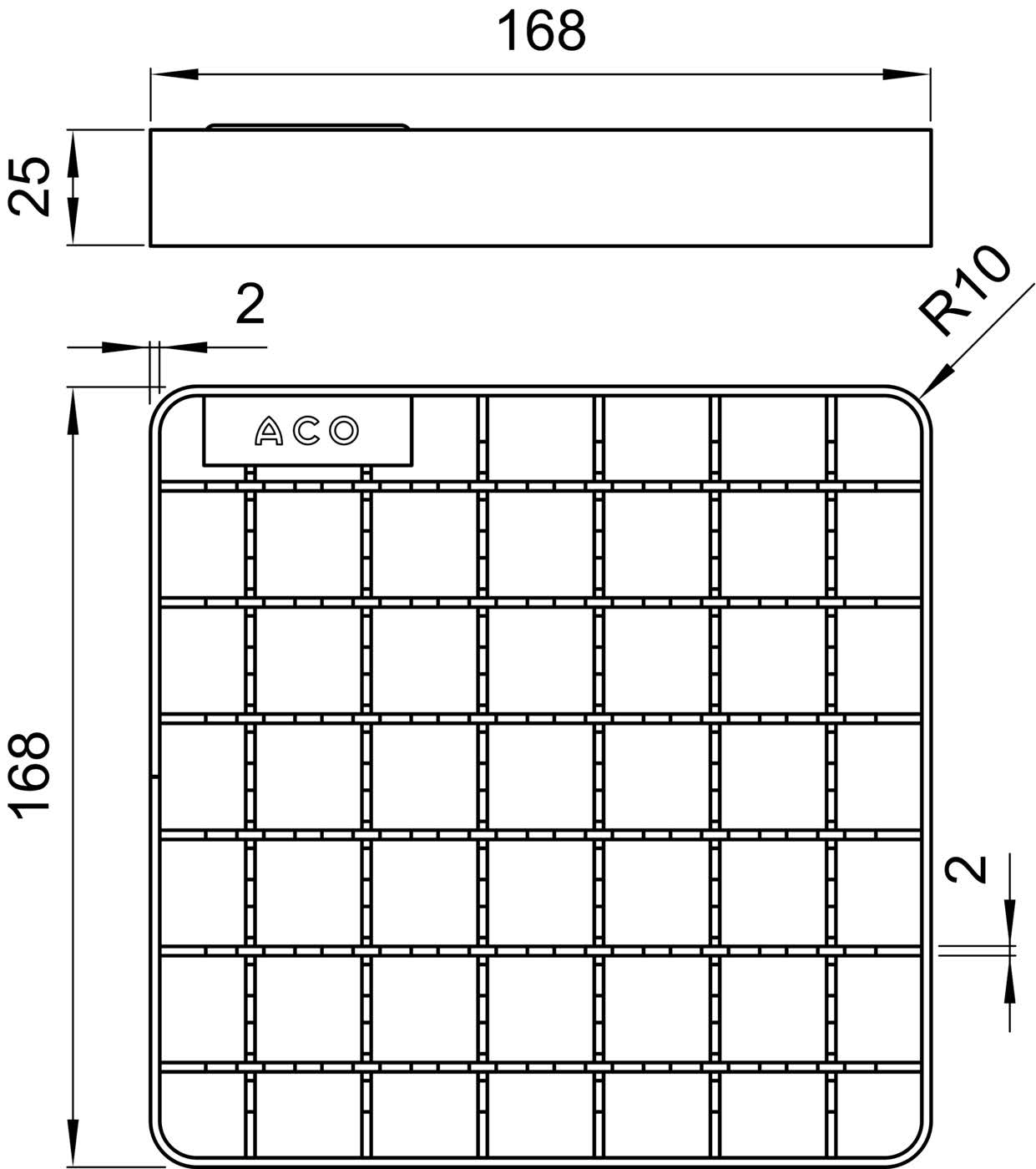

Решітки до трапів 157 з верхньою частиною 200х200 мм, висота решітки 25 мм, сталь AISI 304

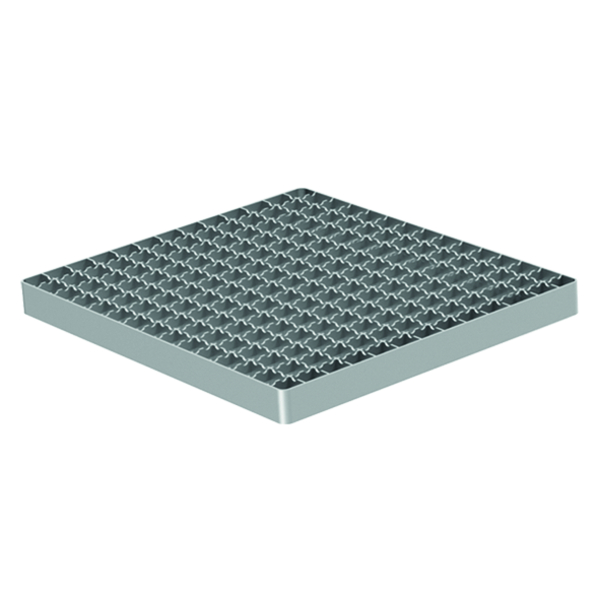

Сітчаста

Клас навантаження	Поверхня	Артикул
L15	антиковзка	408090
L15	гладка	408091

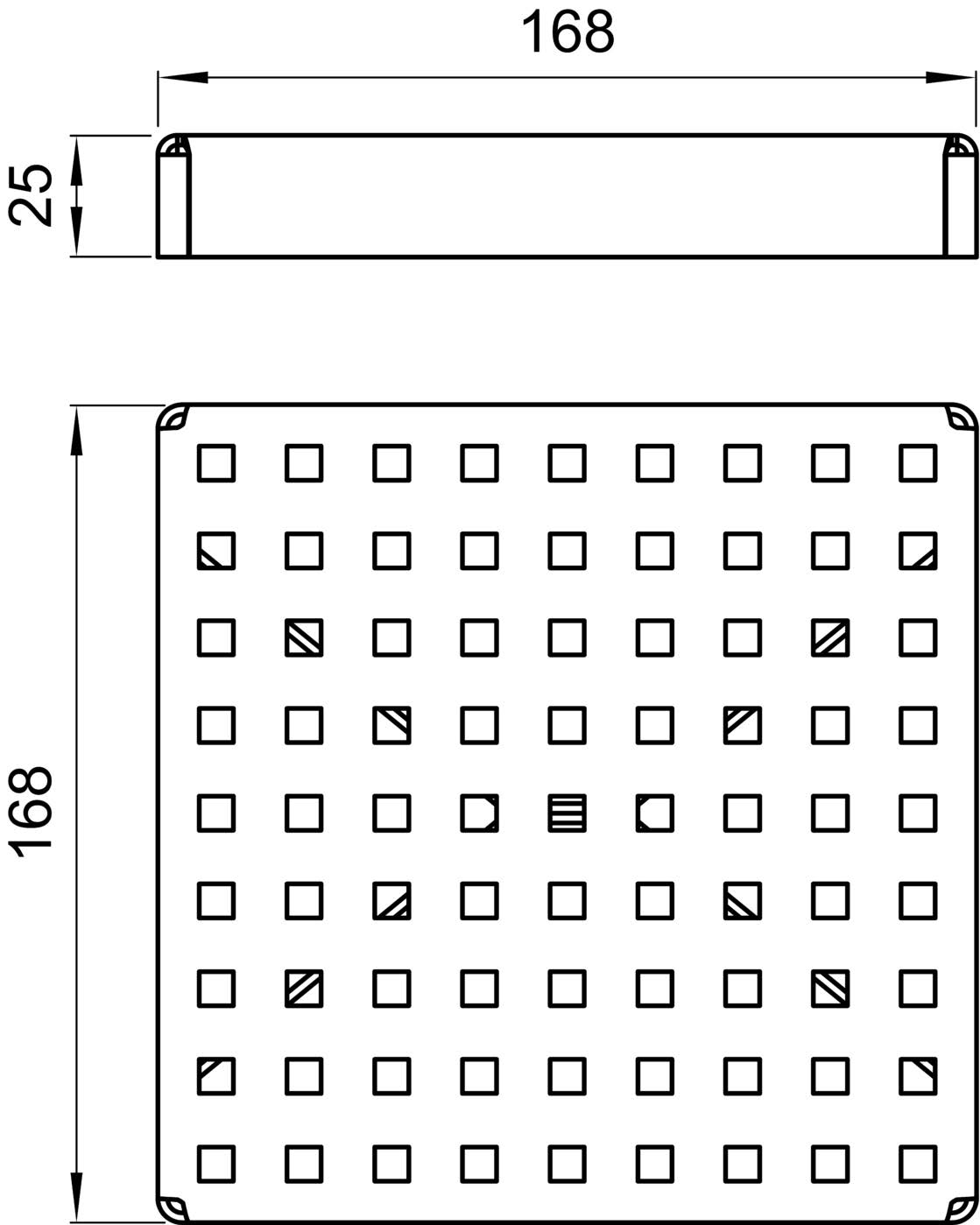

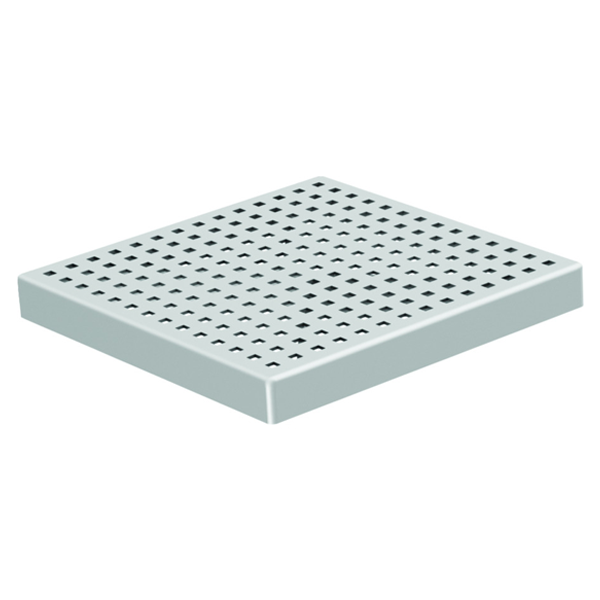

Quadrato

Клас навантаження	Поверхня	Артикул
L15	гладка	408092

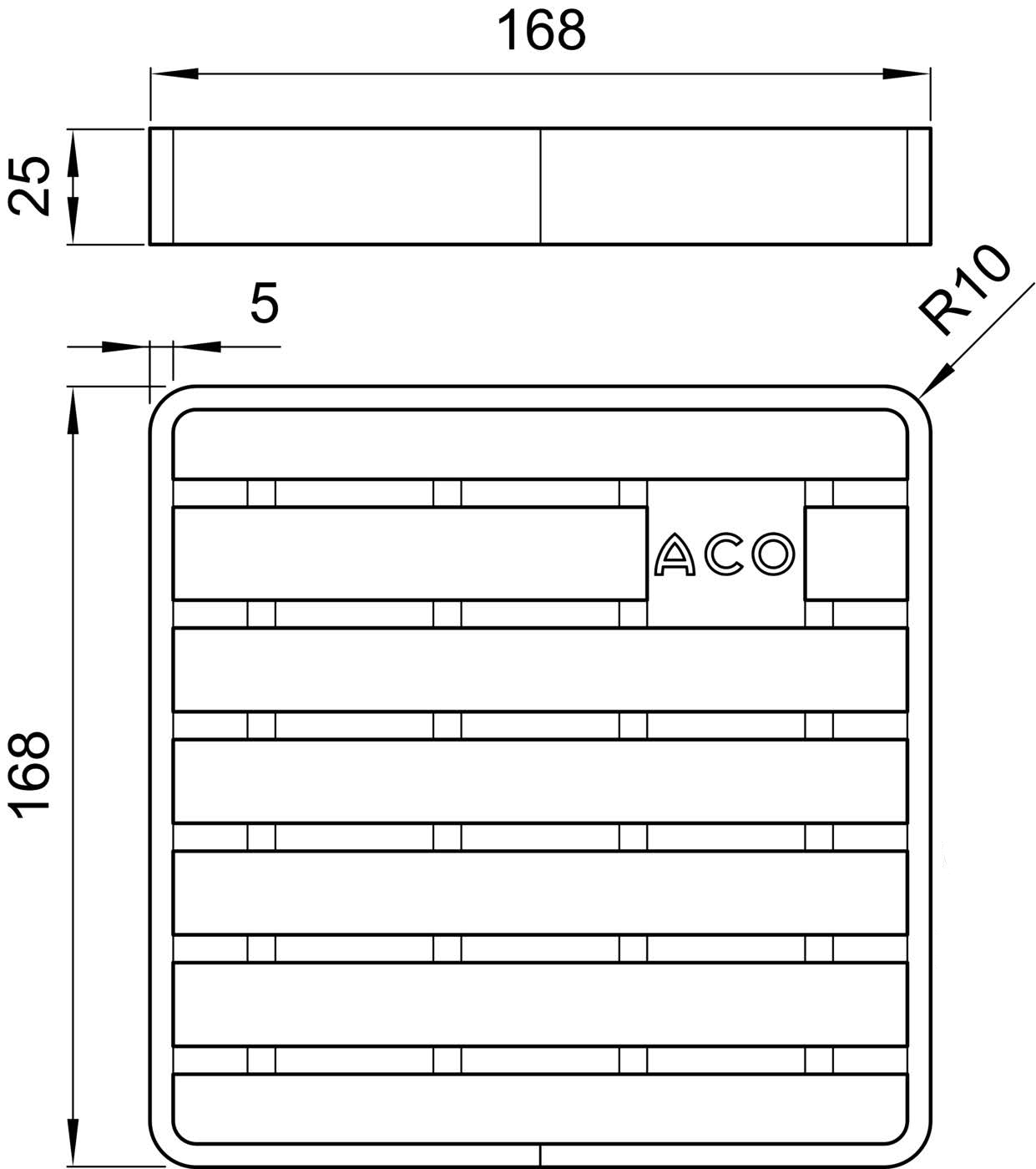

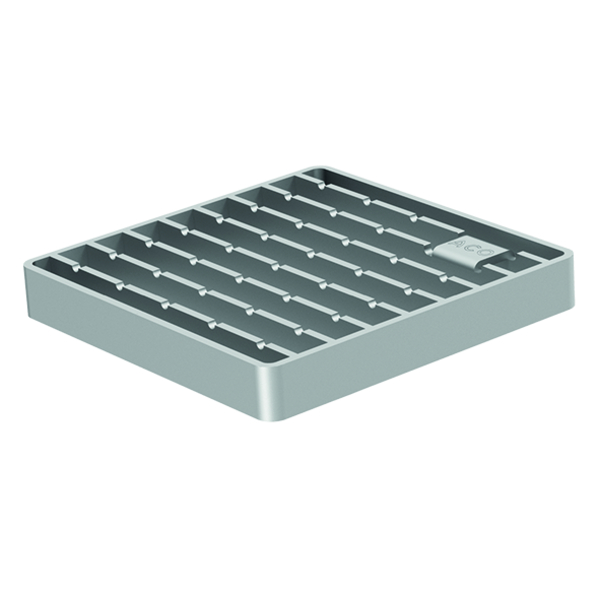

Стрижнева

Клас навантаження	Поверхня	Артикул
M125	антиковзка	408093
M125	гладка	408020
R50	антиковзка	416912
C250	гладка	408043

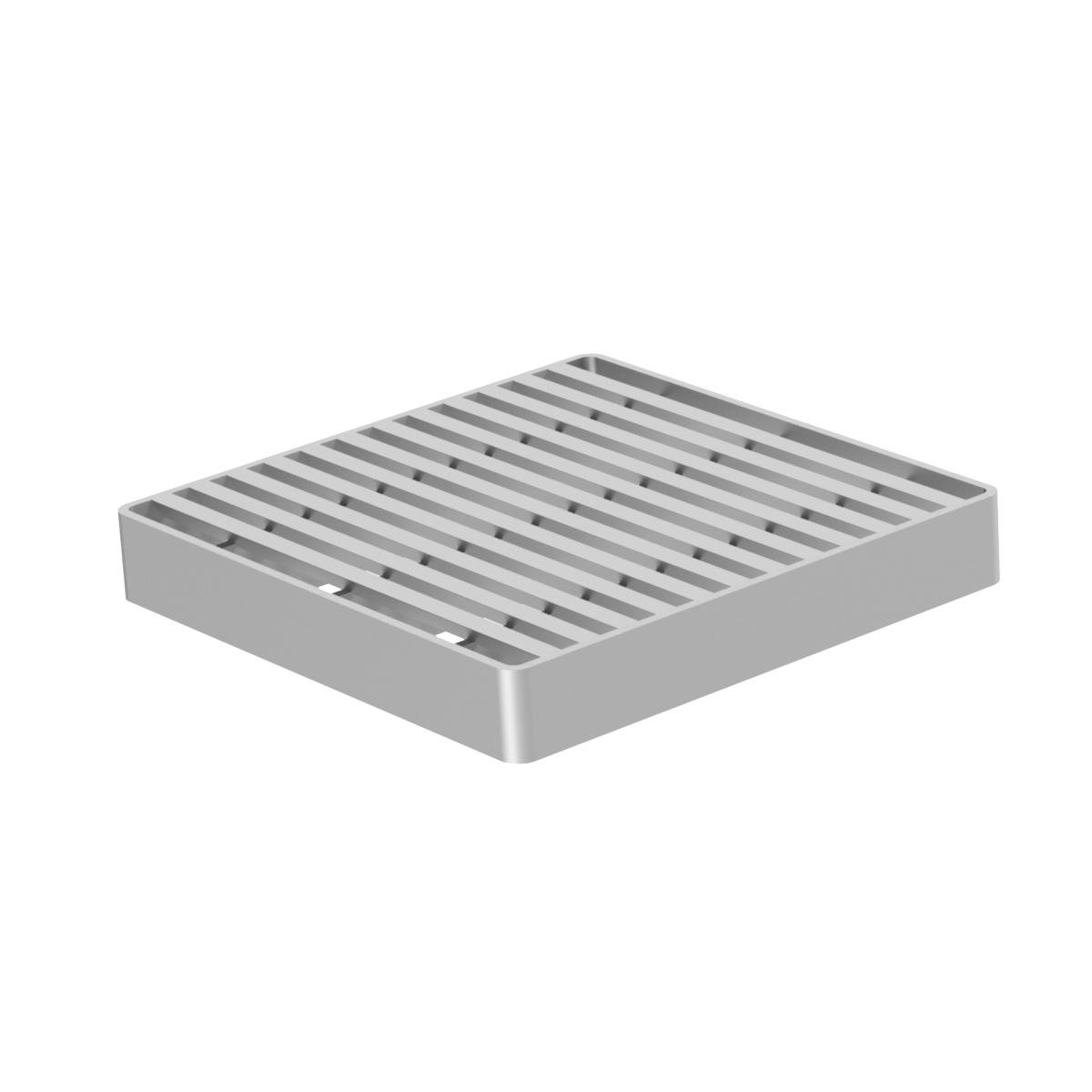

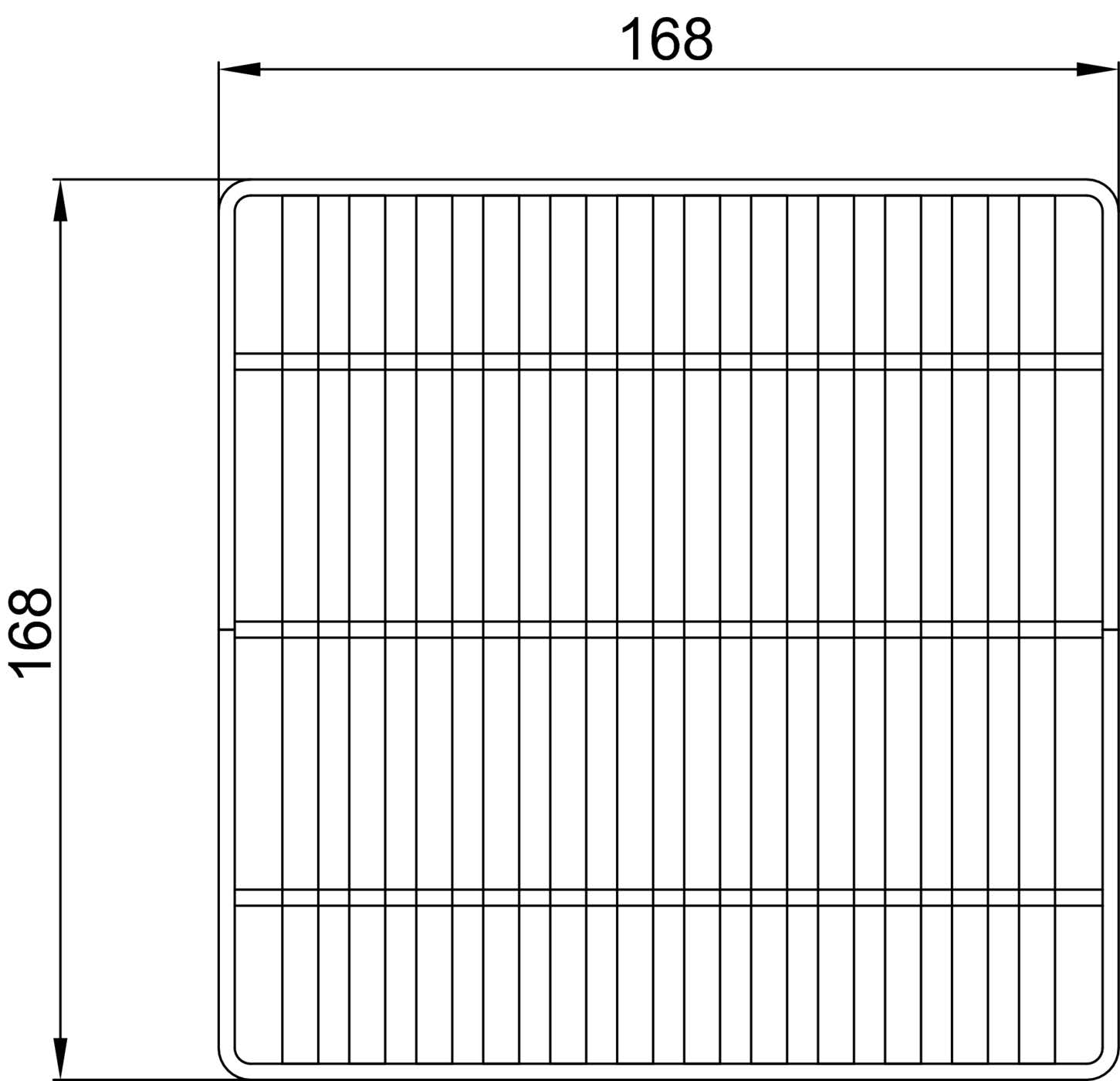

Heelsafe

Клас навантаження	Поверхня	Артикул
L15	гладка	408022

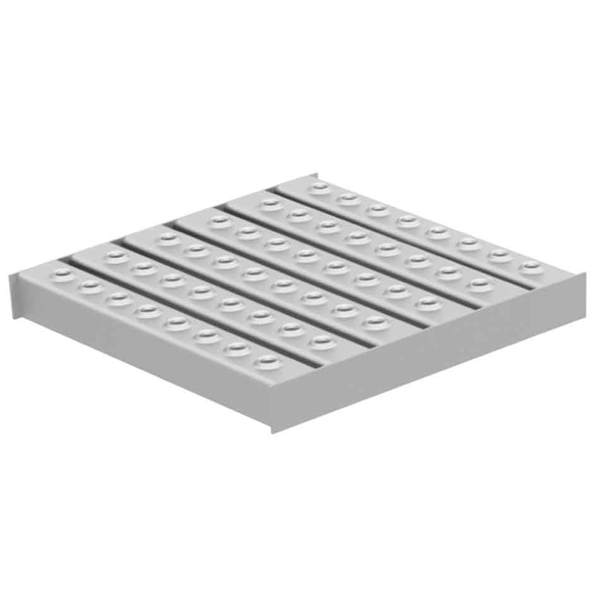

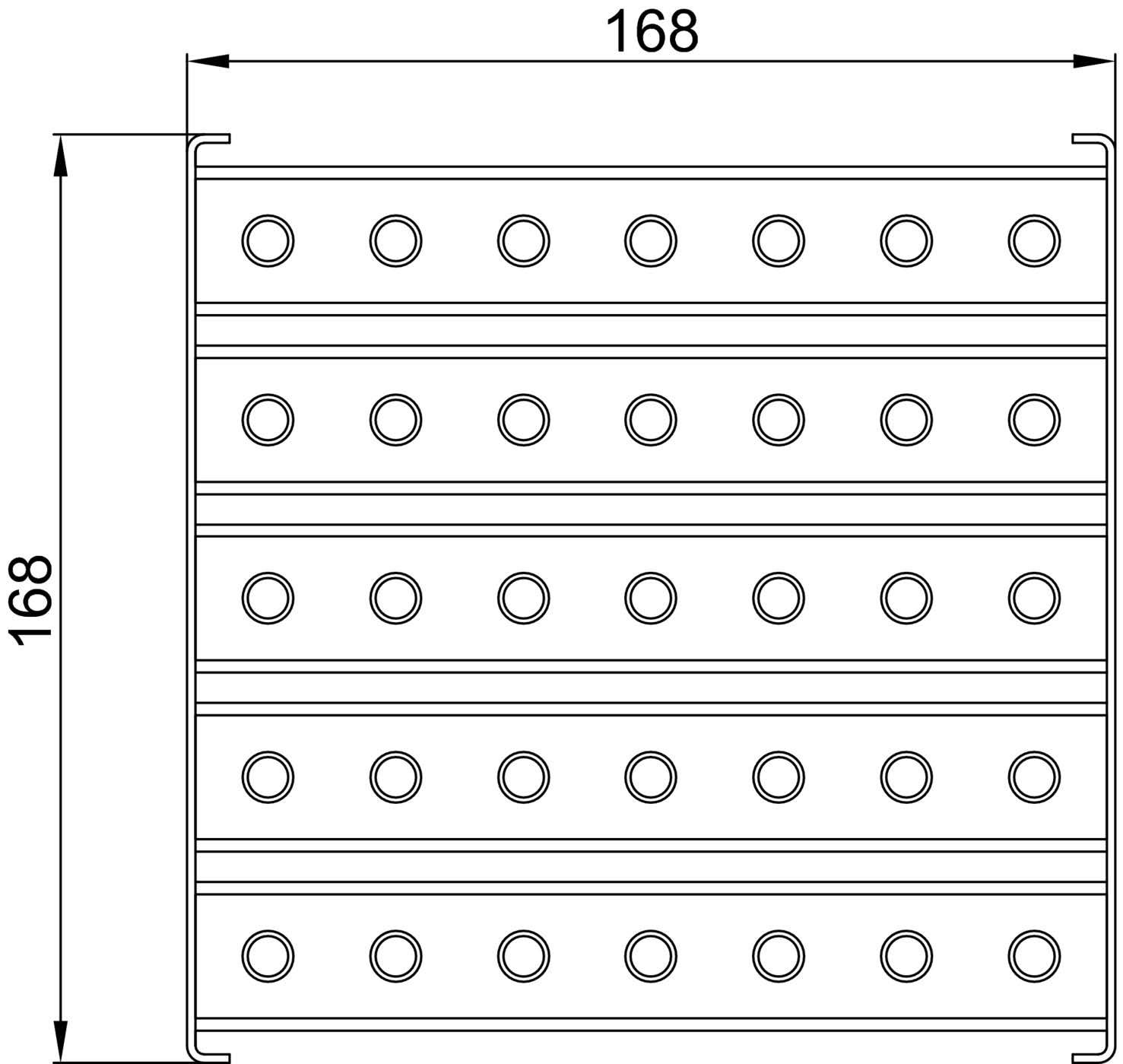

Multi-Slot 5

Клас навантаження	Поверхня	Артикул
L15	антиковзка	408094

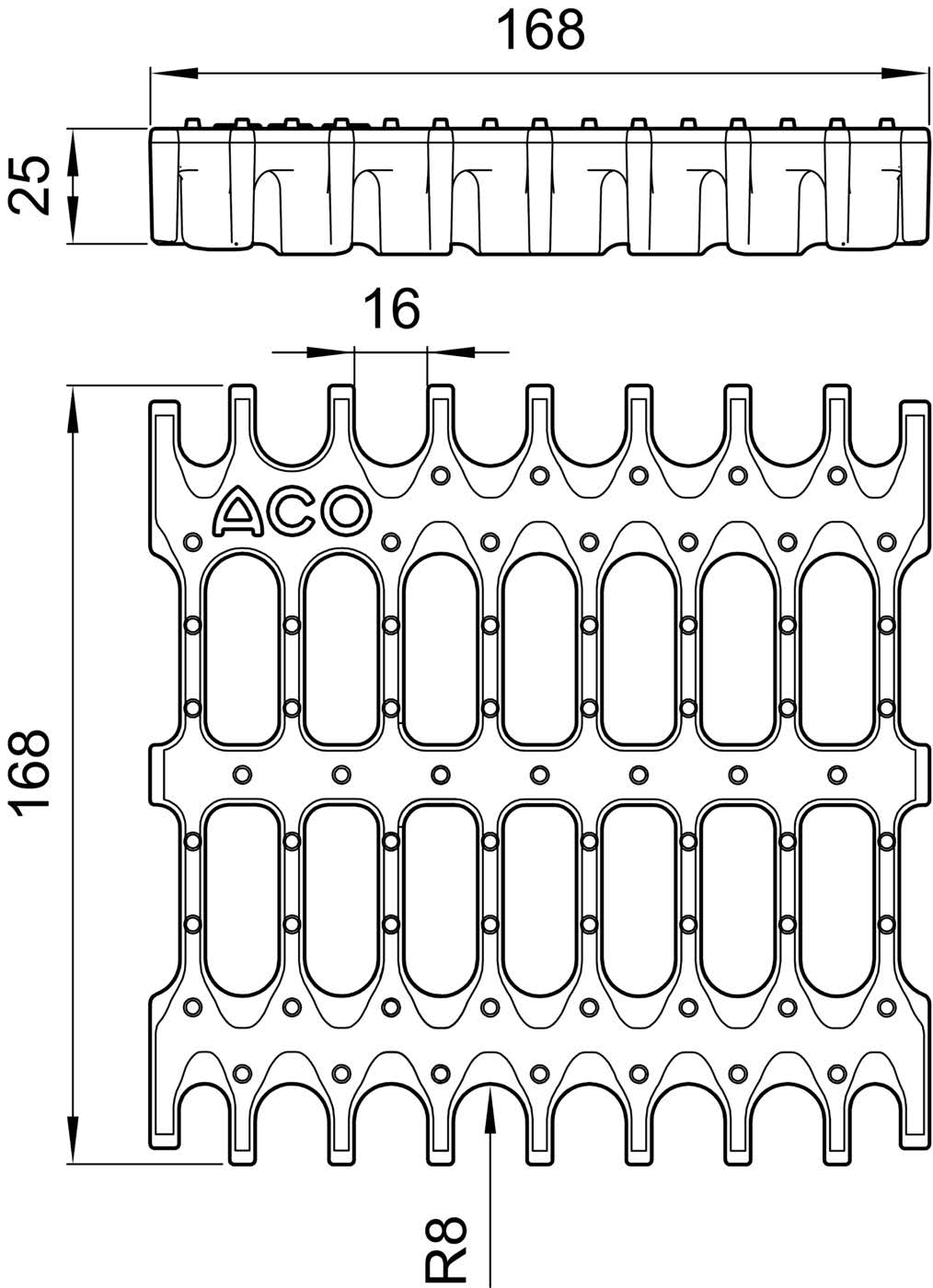

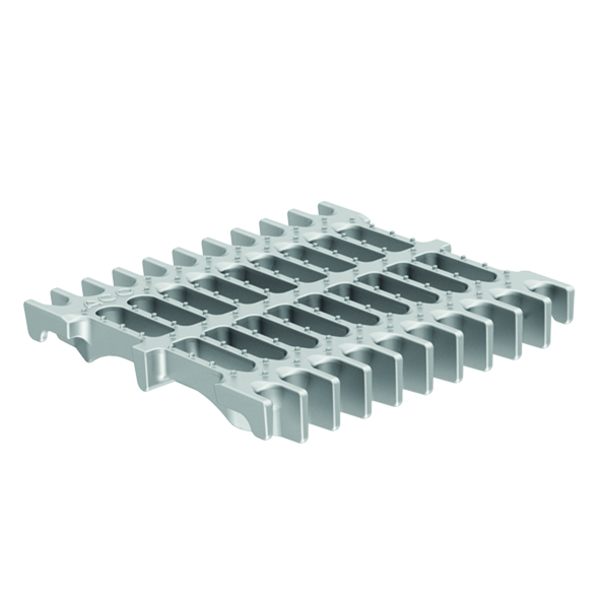

Лита гігієнічна

Клас навантаження	Поверхня	Артикул
М125	антиковзка	416942

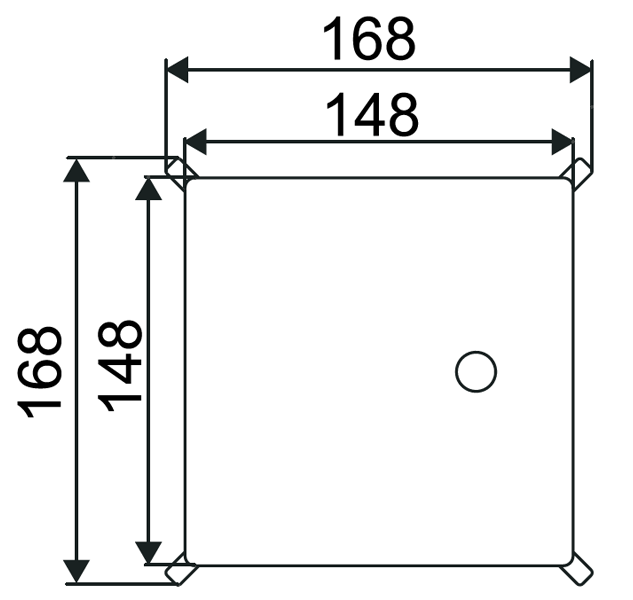

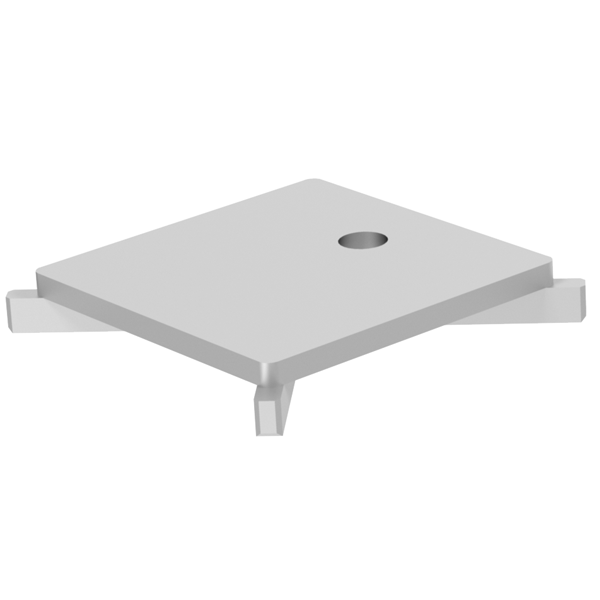

Slot

Клас навантаження	Поверхня	Артикул
М125	гладка	408021

Решітки до трапів 157 з верхньою частиною 250х250 мм, висота решітки 30 мм, сталь AISI 304

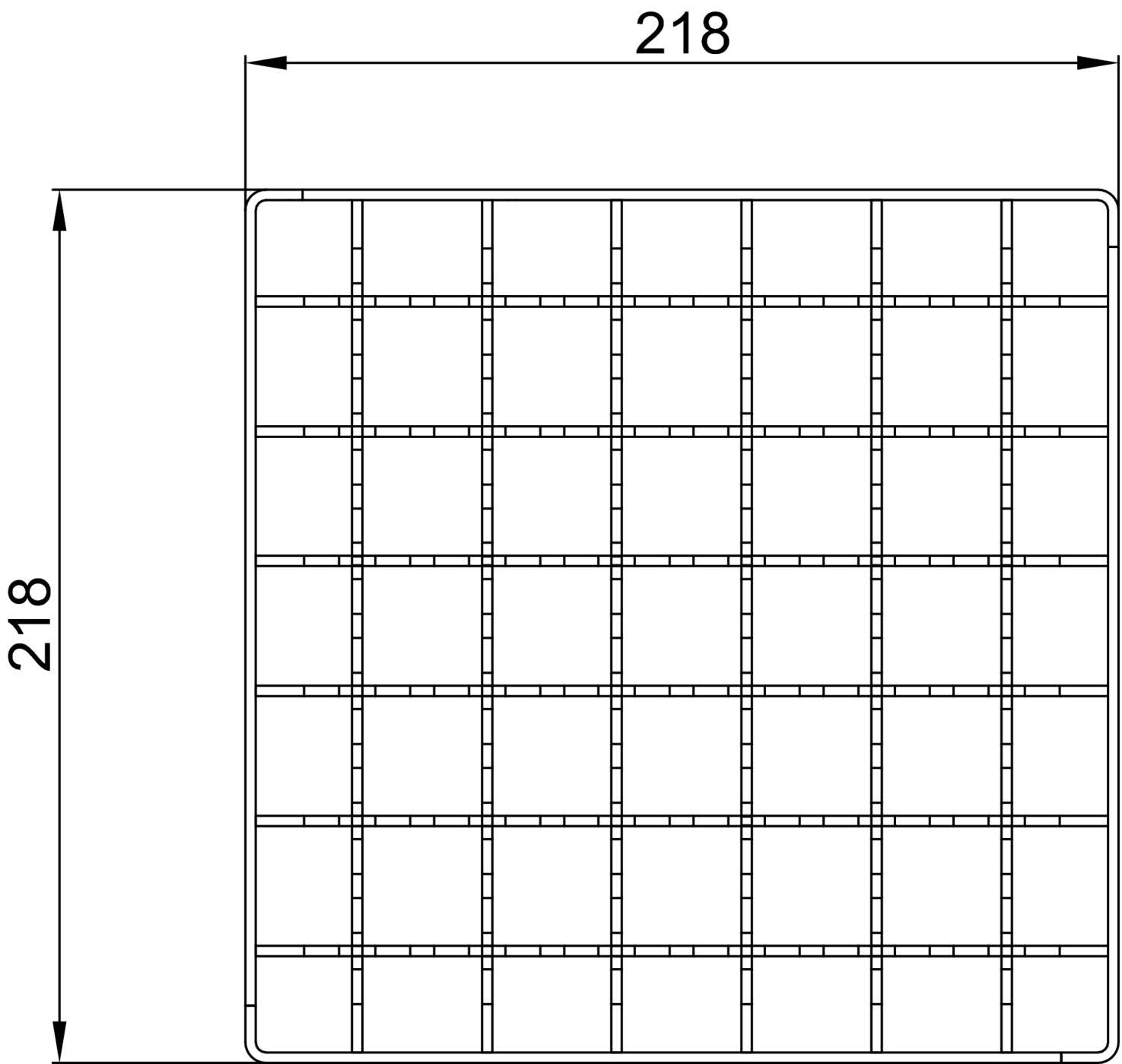

Сітчаста

Клас навантаження	Поверхня	Артикул
L15	антиковзка	408095
L15	гладка	408096

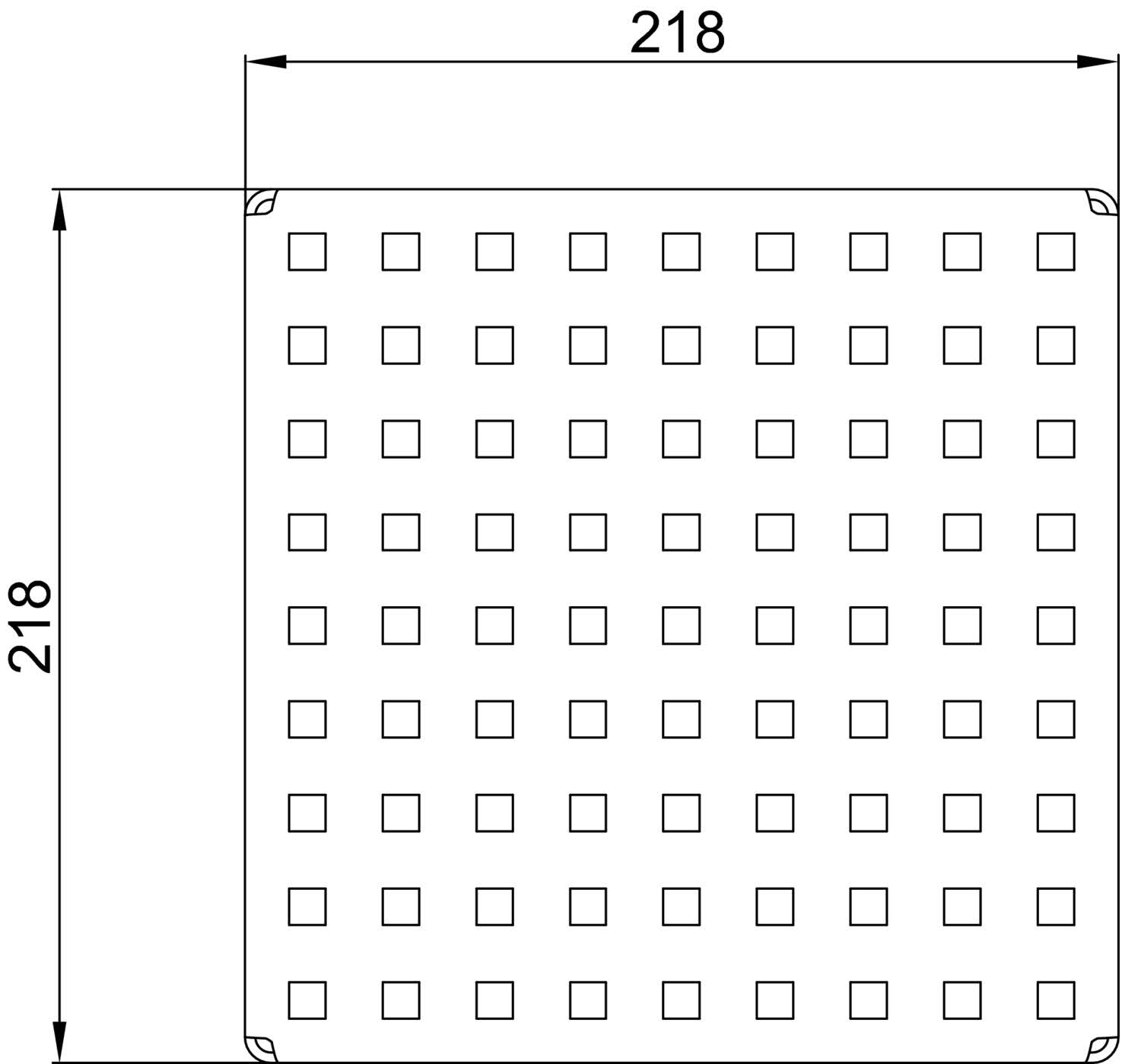

Quadrato

Клас навантаження	Поверхня	Артикул
L15	гладка	408097

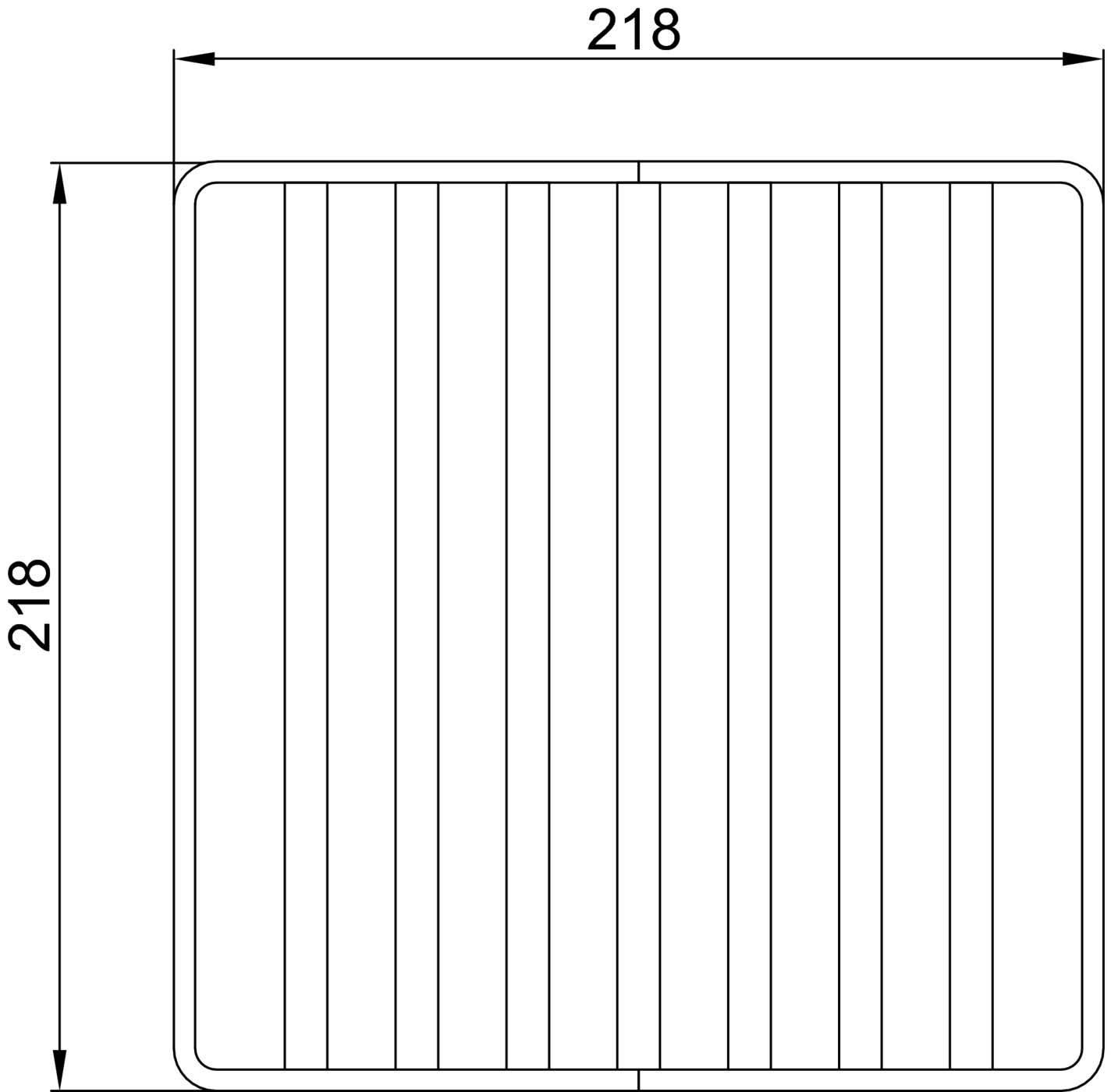

Стрижнева

Клас навантаження	Поверхня	Артикул
M125	антиковзка	408028
M125	гладка	408029
R50	антиковзка	416914
C250	гладка	408044

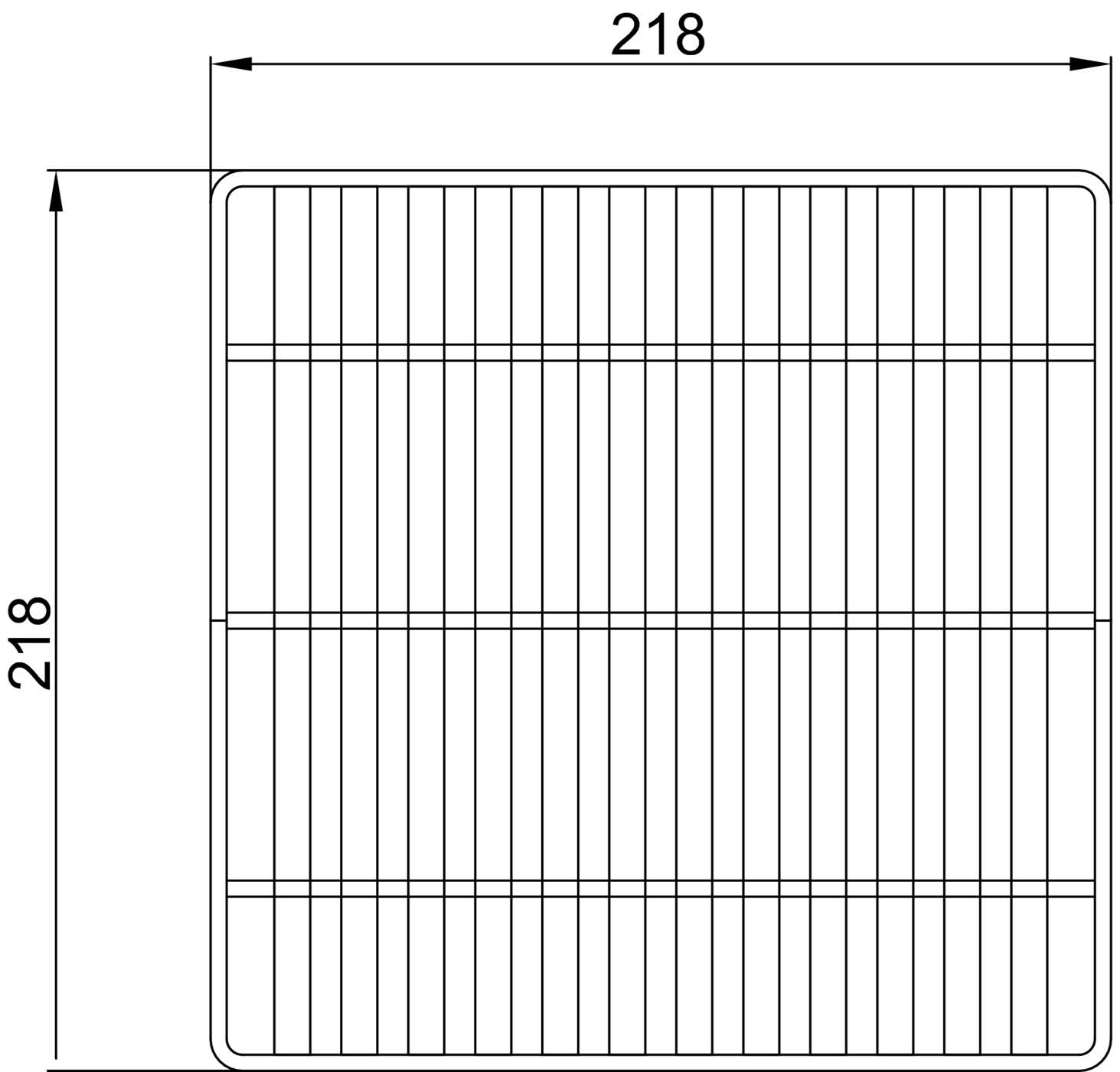

Heelsafe

Клас навантаження	Поверхня	Артикул
L15	гладка	408031

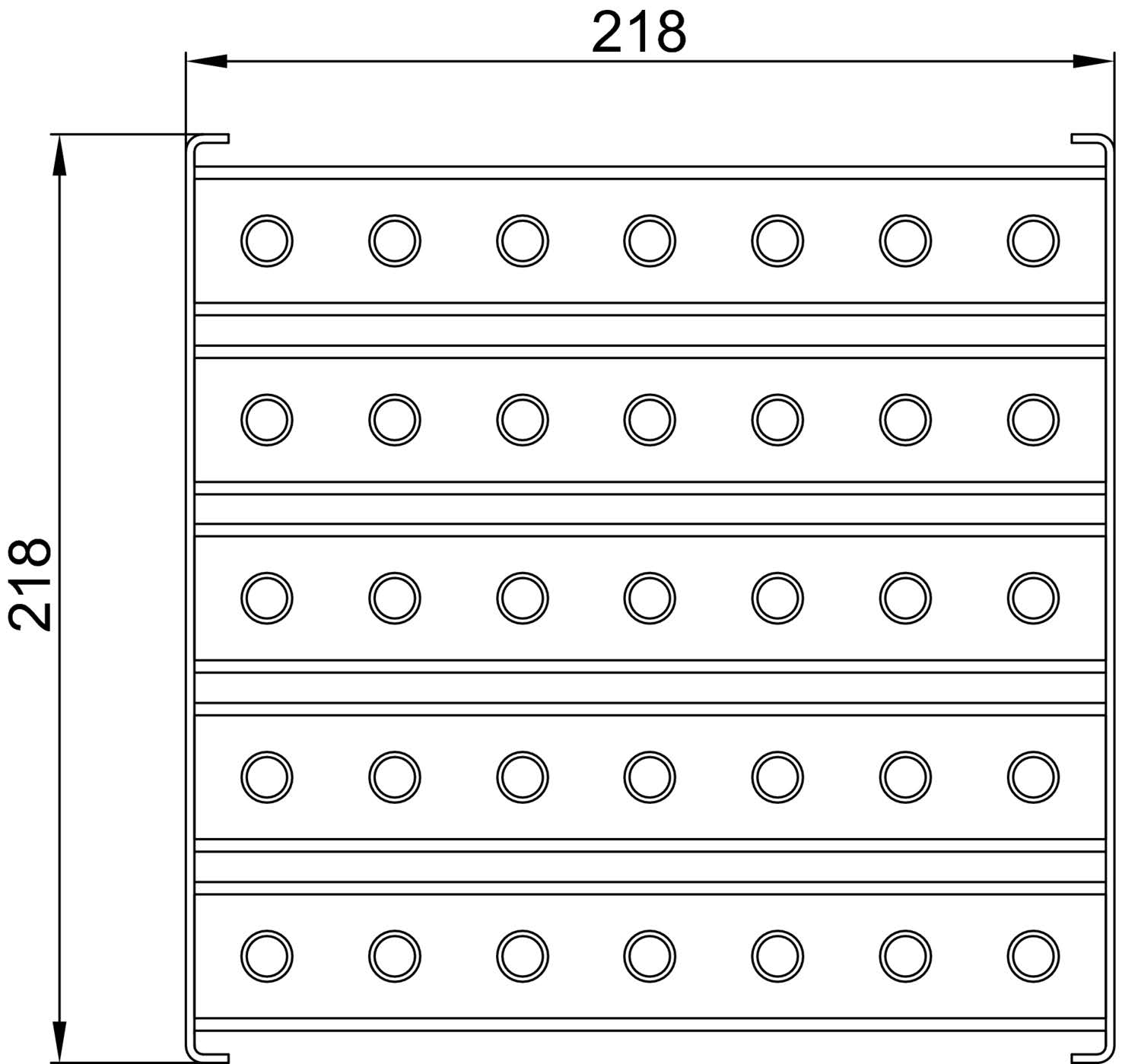

Multi-Slot 5

Клас навантаження	Поверхня	Артикул
L15	антиковзка	408033

Лита гігієнічна

Клас навантаження	Поверхня	Артикул
М125	антиковзка	416943

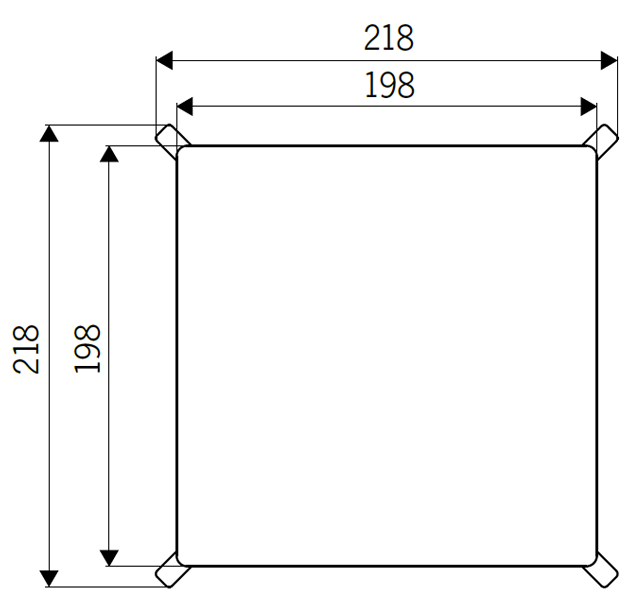

Slot

Клас навантаження	Поверхня	Артикул
М125	гладка	408030

Назва	Артикул

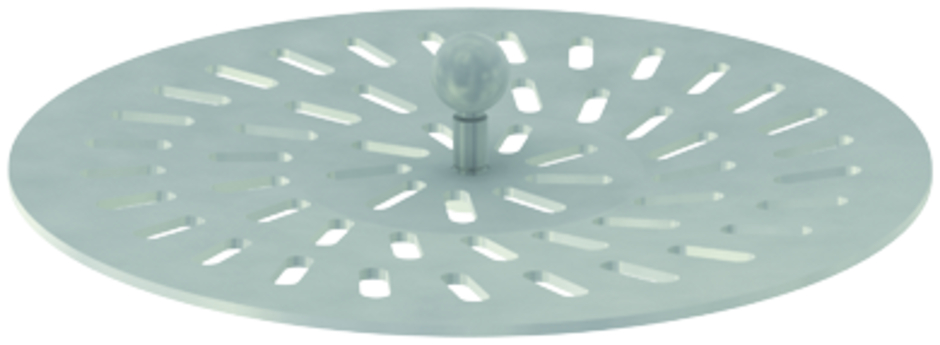

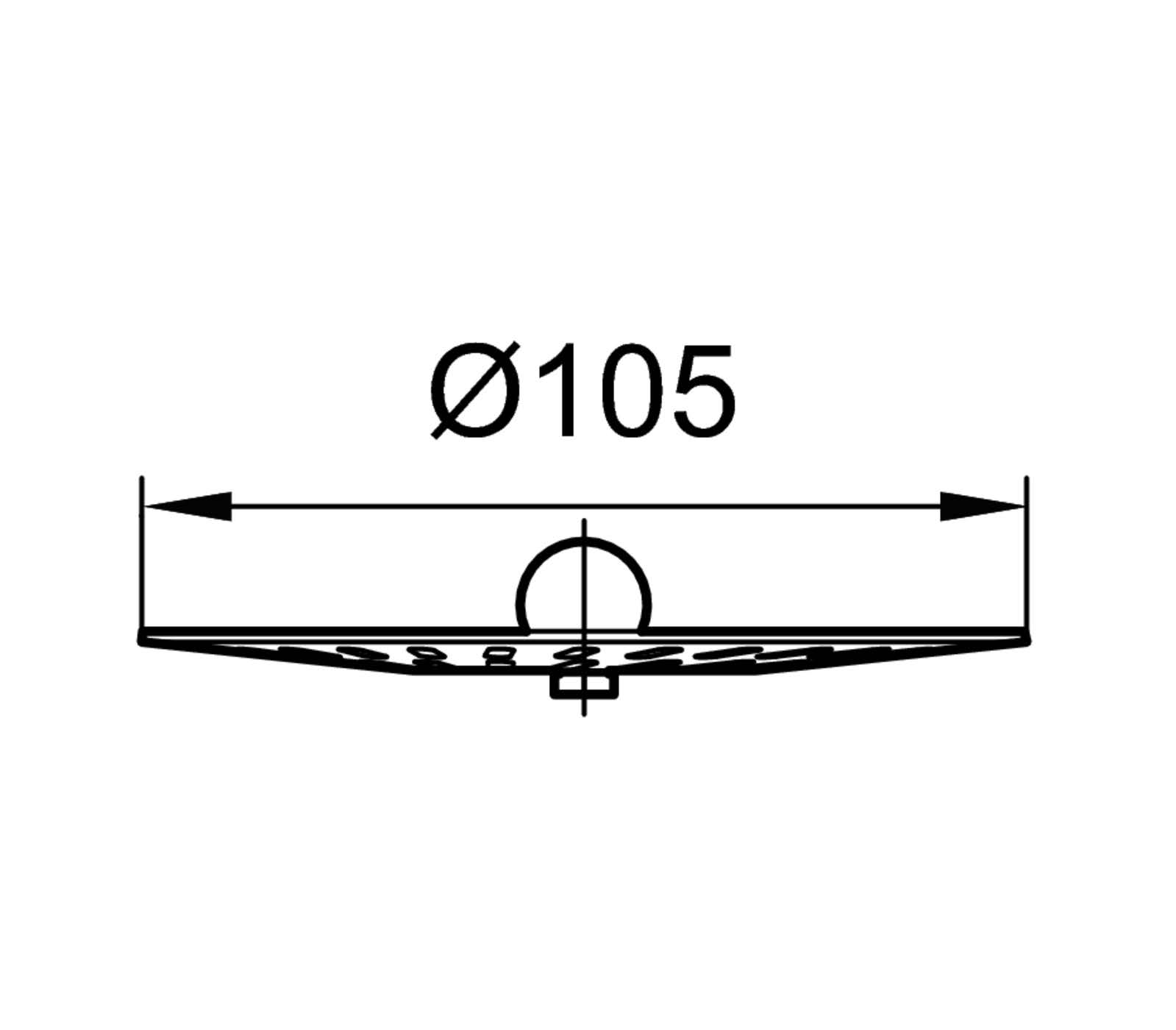

сито для випуску 110 мм	97235

Назва	Артикул

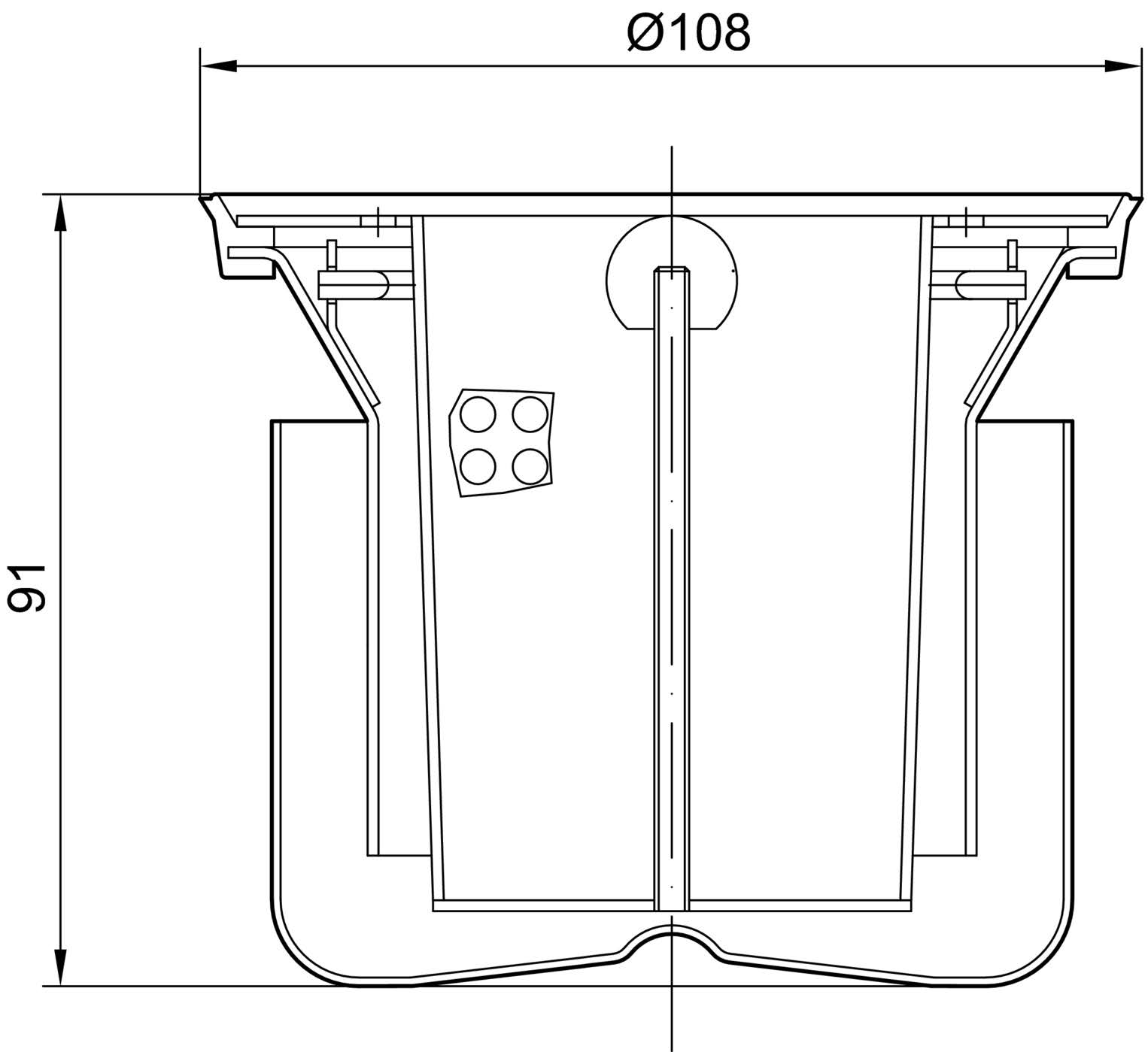

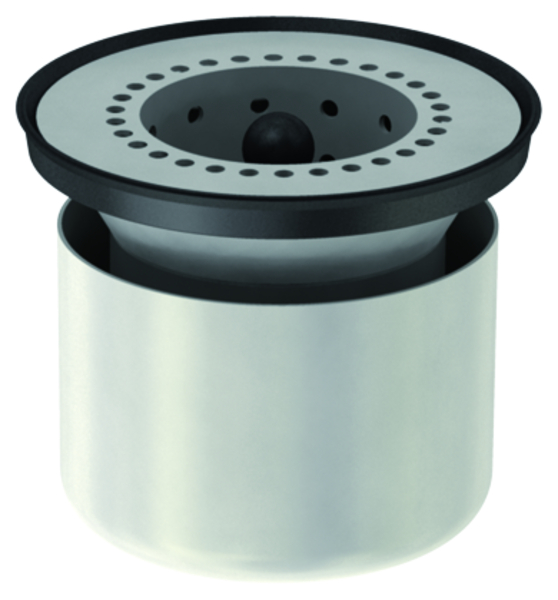

Сифон + відстійник для випуску 110 мм	405065

Назва	Артикул

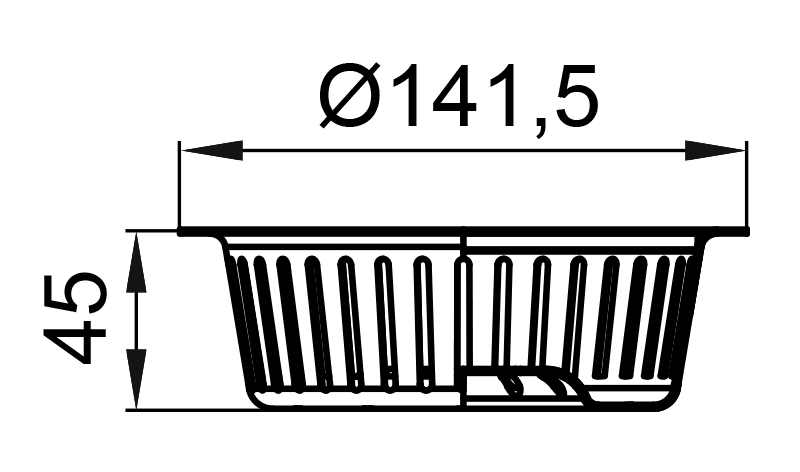

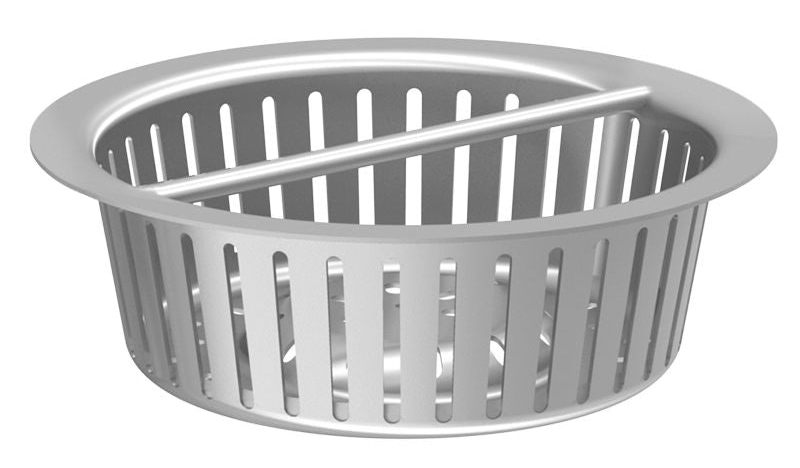

Відстійник об'ємом 0,4 л для двохкорпусних трапів	414739

Назва	Артикул

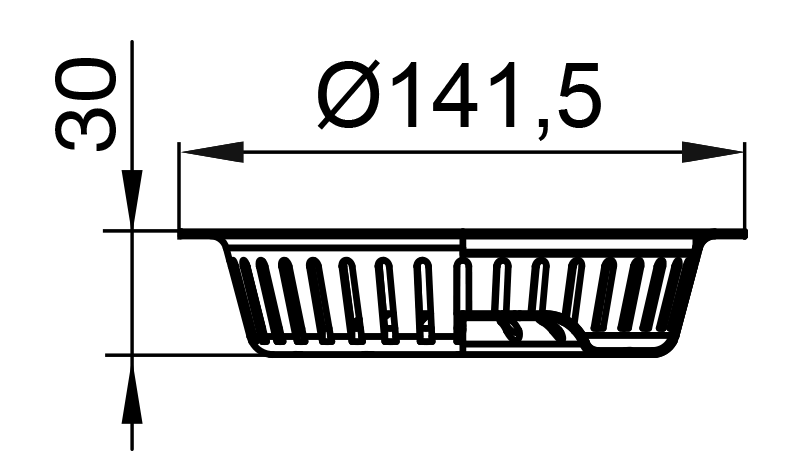

Відстійник об'ємом 0,25 л для однокорпусних і двохкорпусних трапів	414740

Назва	Артикул

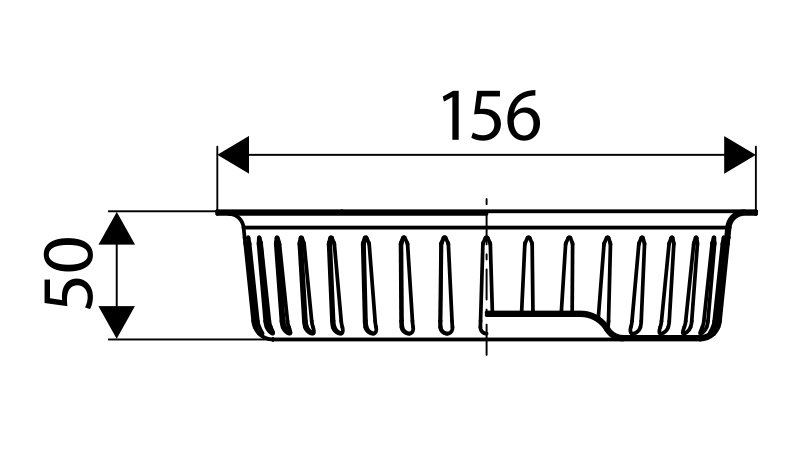

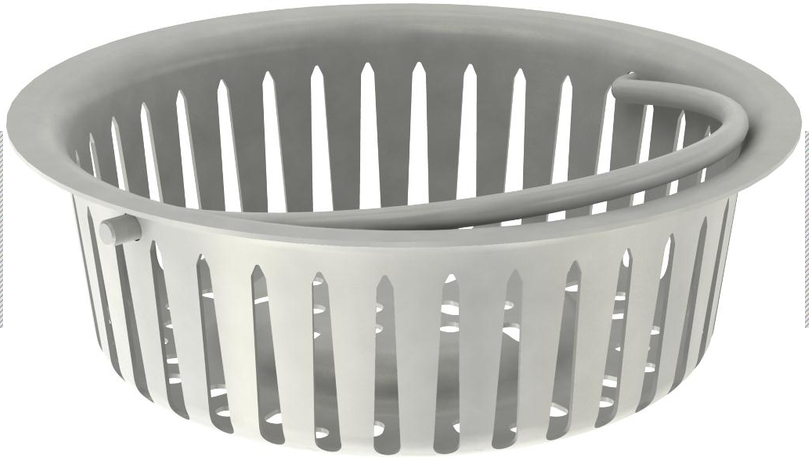

Відстійник об'ємом 0,6 л для випуску 142 мм	408202

Назва	Артикул

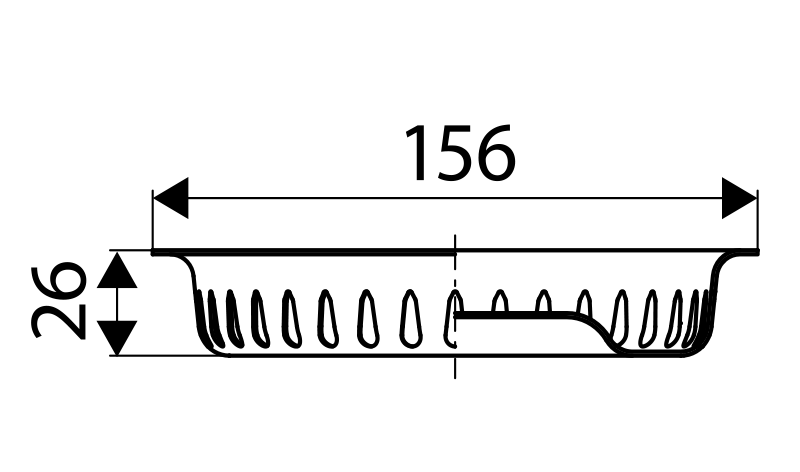

Відстійник об'ємом 0,3 л для випуску 142 мм	408203

Назва	Артикул

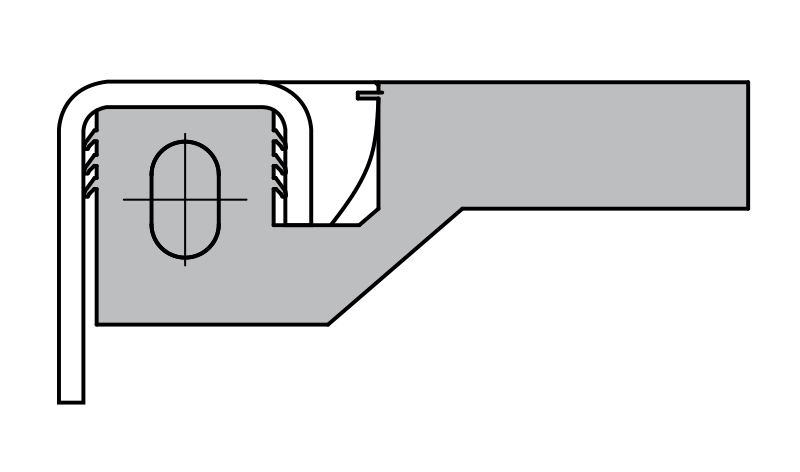

Набір ущільнювачів з ПВХ	400841
