ACO Qmax® 700

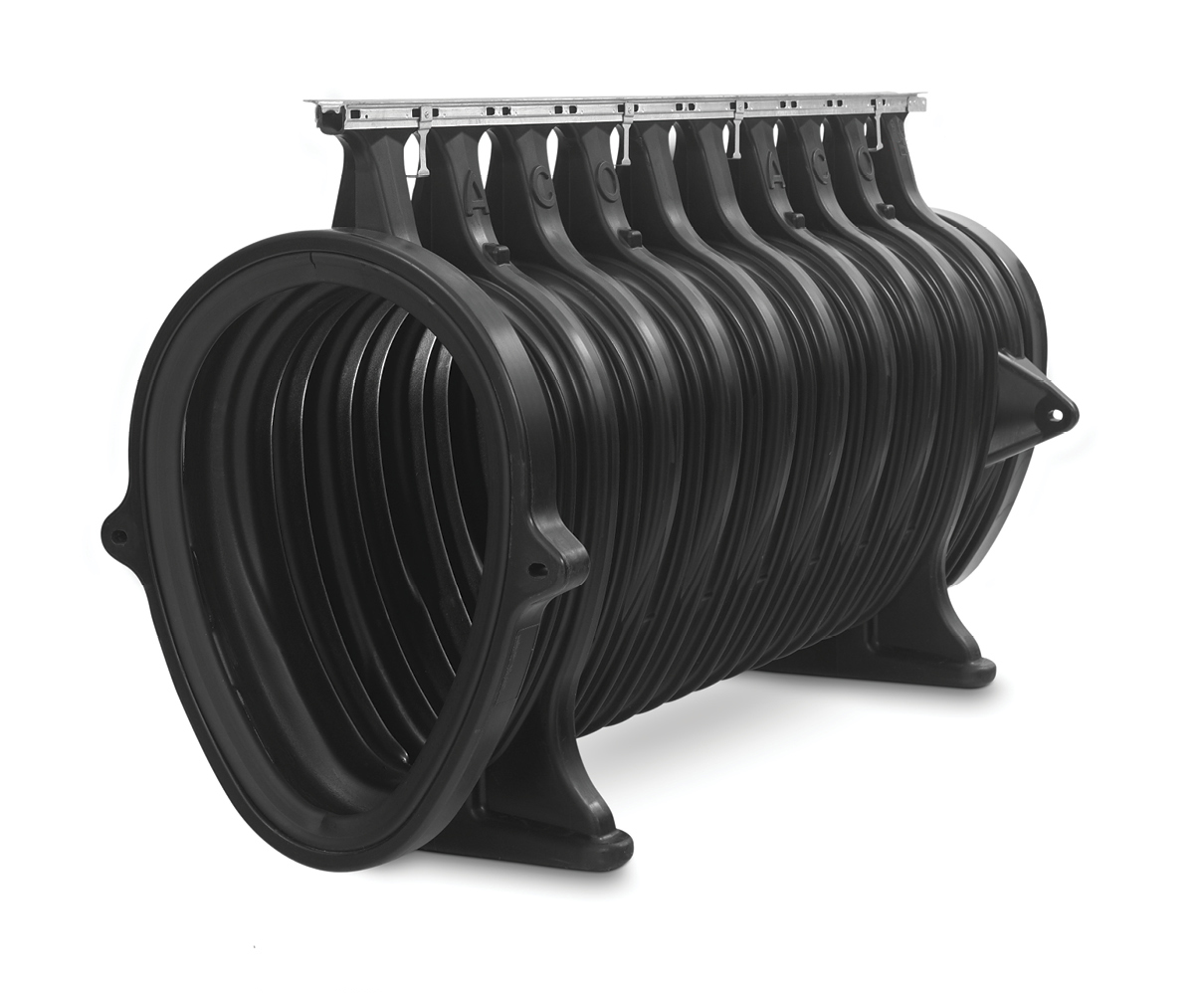

Система ACO Qmax® 700

  • довжина - 2000 мм
  • діаметр перерізу - 700 мм
  • із щілинною решіткою із ковкого чавуну
  • із щілинною решіткою з оцинкованої сталі
  • із щілинною решіткою ACO Q-slot з оцинкованої сталі

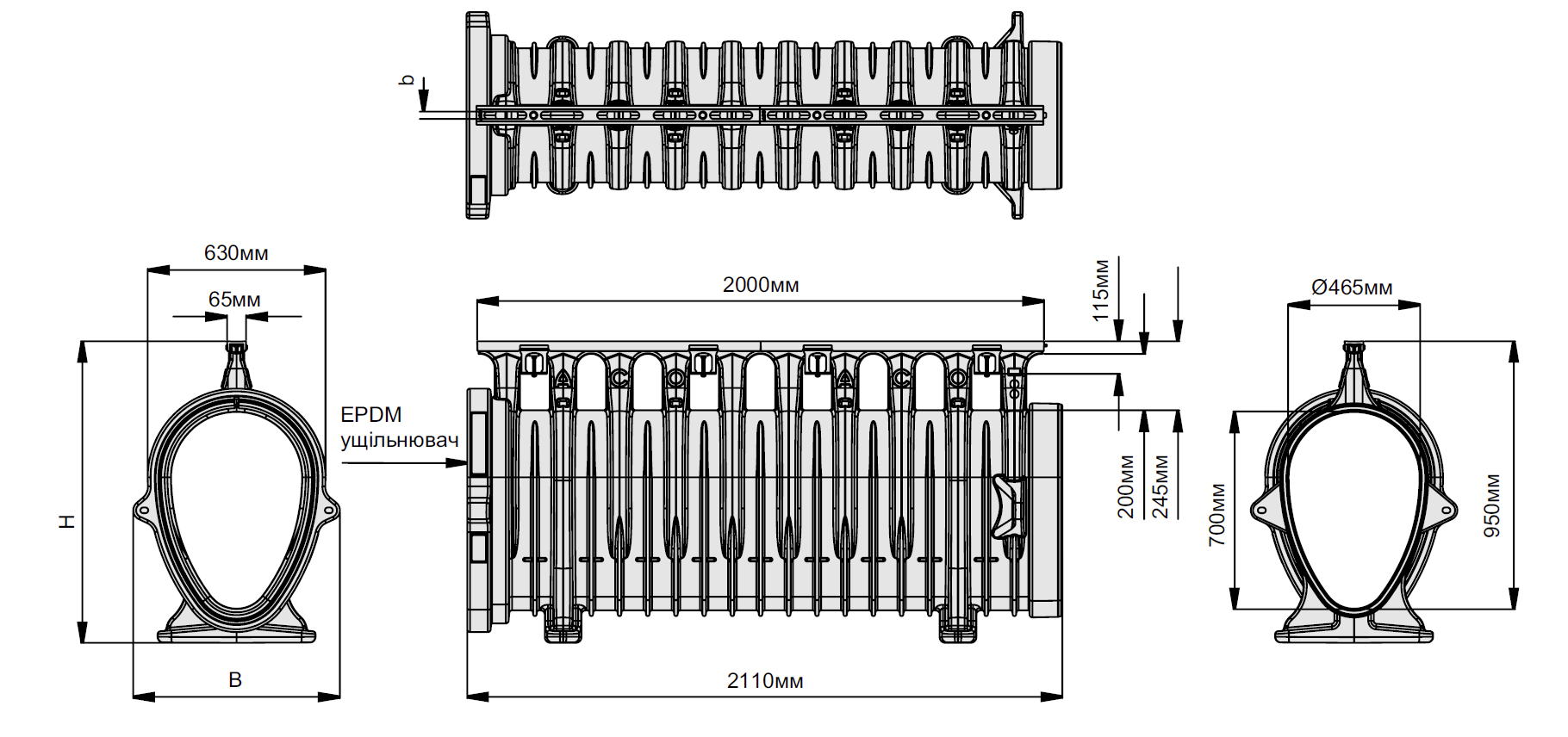

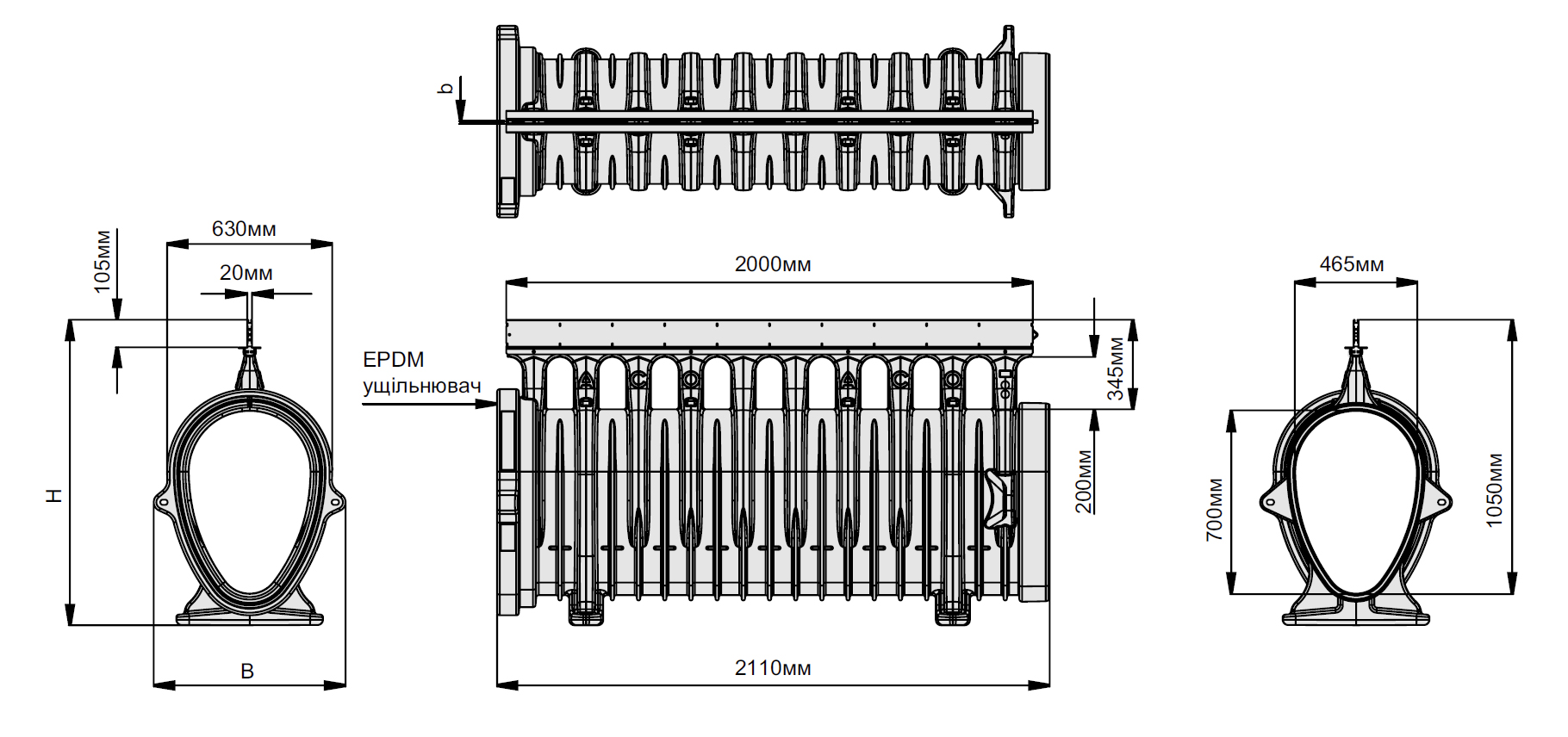

    Система ACO Qmax® 700 із щілинною решіткою із ковкого чавуну

    НазваАртикулДовжина,
    мм
    Ширина (В),
    мм
    Висота (Н),
    мм
    Ширина
    щілини (b), мм
    Вага,
    кг
    Канал АСО Qmax® 700 з решіткою ACO Q-Flow32830200073010702649,7
    Канал АСО Qmax® 700 з решіткою ACO Q-Guard32831200073010702х850,7

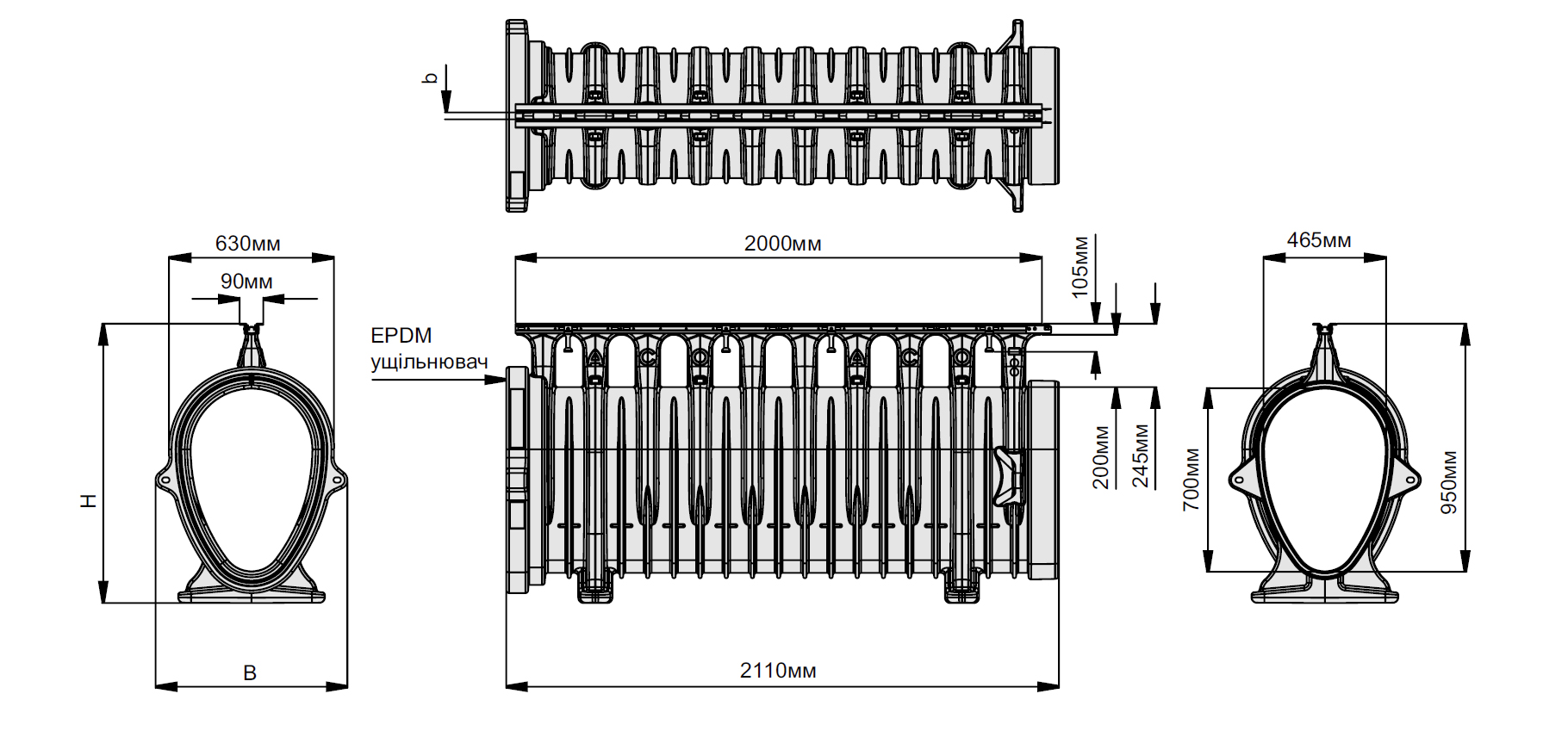

    Система ACO Qmax® 700 із щілинною решіткою з оцинкованої сталі

    НазваАртикулДовжина,
    мм
    Ширина (В),
    мм
    Висота (Н),
    мм
    Ширина
    щілини (b), мм
    Вага,
    кг
    Канал АСО Qmax® 700 з решіткою ACO Q-Flow32832200073010702641,9
    Канал АСО Qmax® 700 з решіткою ACO Q-Guard32833200073010701039,4

    Система ACO Qmax® 700 із щілинною решіткою ACO Q-slot з оцинкованої сталі

    НазваАртикулДовжина,
    мм
    Ширина (В),
    мм
    Висота (Н),
    мм
    Ширина
    щілини (b), мм
    Вага,
    кг
    Канал АСО Qmax® 700 з решіткою ACO Q-slot32834200073011701047

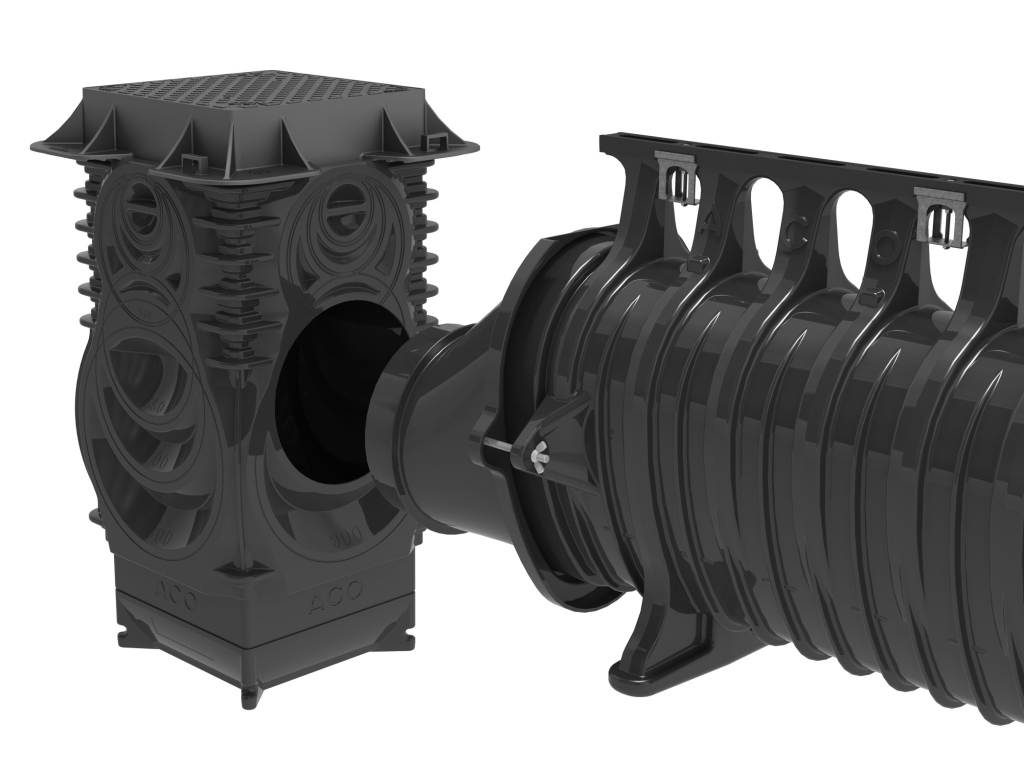

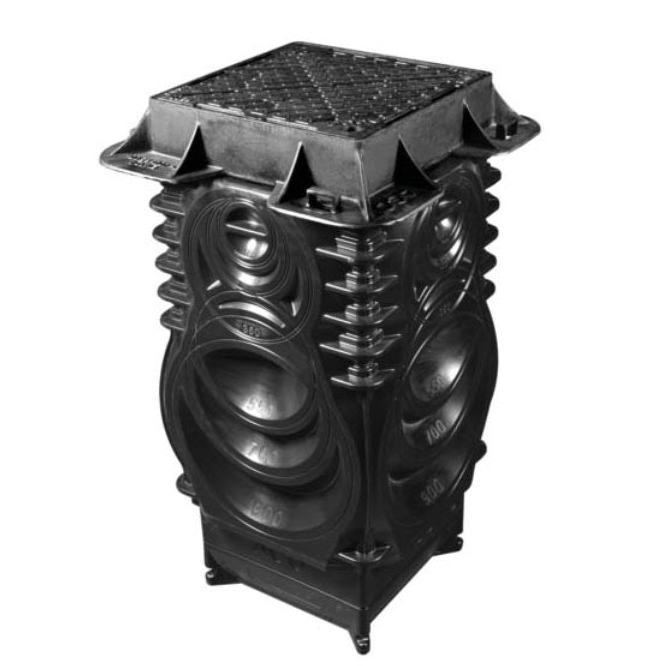

    Варіанти піскоуловлювачів для каналів ACO Qmax® 700

    Піскоуловлювачі ACO Qmax® 550, 700, 900 – це досить компактний та економічний засіб забезпечення доступу до системи каналів для обслуговування, очищення чи промивання, підключення до каналізаційних мереж, а також затримання бруду та піску. Для підключення каналів ACO Qmax® 550, 700, 900 використовують спеціальні перехідні елементи з овального на круглий переріз. Піскоуловлювачі розроблені спеціально для використанння з каналами ACO Qmax® 550, 700, 900 та дають можливість підключення каналів з 4-х сторін. Це дозволяє легко змінювати напрямок лінії каналів, оптимізуючи проектну схему. Для випадків, коли необхідна затримка великої кількості осаду чи необхідно приєднати до піскоуловлювача канали всіх розмірів, передбачені відформовані місця для підключень каналів 225, 350 до каналів ACO Qmax® 550, 700, 900 Піскоуловлювачі для систем ACO Qmax® виготовляються з поліетилену середньої щільності – легкого, міцного та хімічно стійкого матеріалу.

    Варіанти верхніх частин піскоуловлювачів

    Піскоуловлювачі поставляються у комплекті з декількома варіантами верхньої частини:

    • чавунна решітка з прорізями з рамою з кріпленням (2 варіанта: для класа навантаження D400 та F900)
    • глуха чавунна решітка , що складається з двох трикутників з кріпленнням (2 варіанта: для класа навантаження D400 та F900)
    • заглиблена решітка з рамою з оцинкованого чавуну для використання з щілинною рамою ACO Q-slot (клас навантаження D400). Внутрішня частина решітки заповнюється матеріалом покриття дороги (бруківка, бетон)

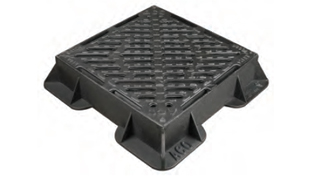

    Чавунна решітка з прорізями клас навантаження D400/F900

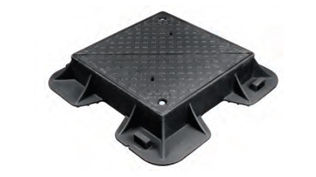

    Глуха решітка з рамою з чавуну високої міцності D400/F900

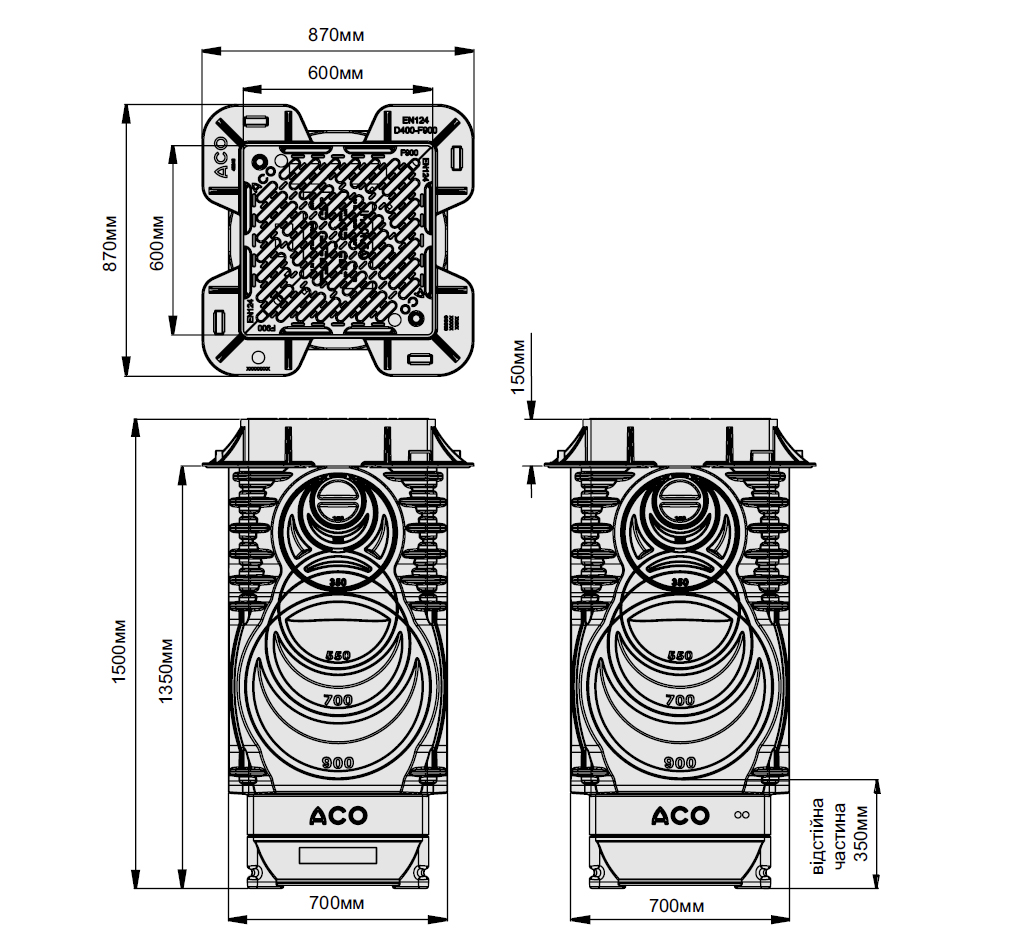

    Піскоуловлювачі для ACO Qmax® 550, 700, 900 з чавунною решіткою з прорізями

    НазваАртикулДовжина,
    мм
    Ширина,
    мм
    Висота,
    мм
    Вага,
    кг
    Піскоуловлювач з решіткою клас навантаження D40044314870870150048
    Піскоуловлювач з глухою чавунною кришкою клас навантаження D40044315870870150077,5
    Піскоуловлювач з решіткою клас навантаження F90044316870870150052
    Піскоуловлювач з глухою чавунною кришкою клас навантаження F90044317870870150081,5

    Аксесуари до каналів ACO Qmax® 700

    НазваАртикулДовжина,
    мм
    Ширина,
    мм
    Глибина,
    мм
    Вага,
    кг

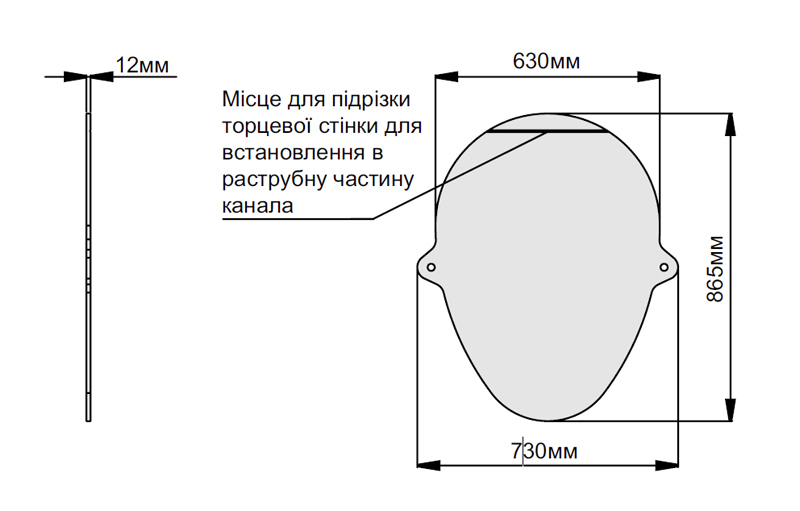

    Універсальна торцева стінка32835730128654,9

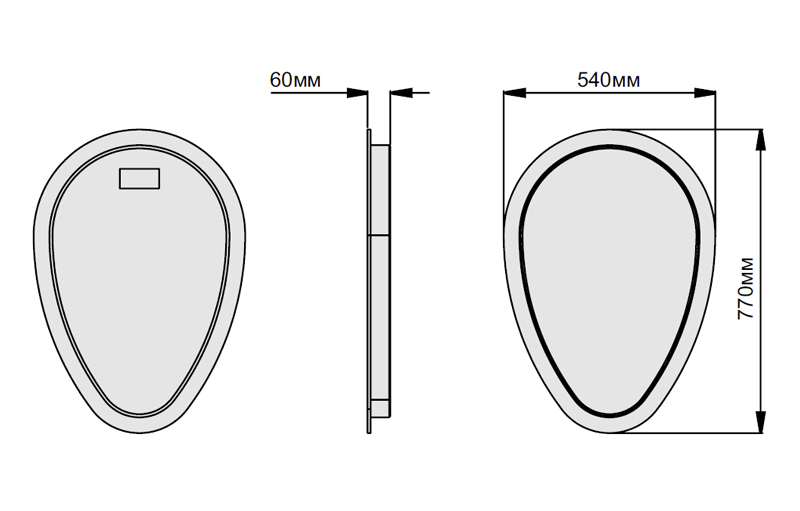

    Заглушка ACO Qmax® 70032887540607703,1

    НазваАртикулДовжина,
    мм
    Ширина,
    мм
    Висота,
    мм
    Вага,
    кг

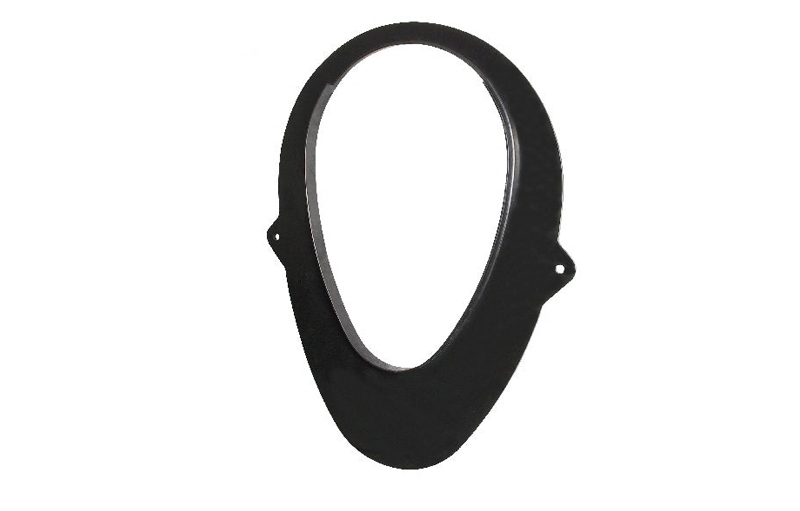

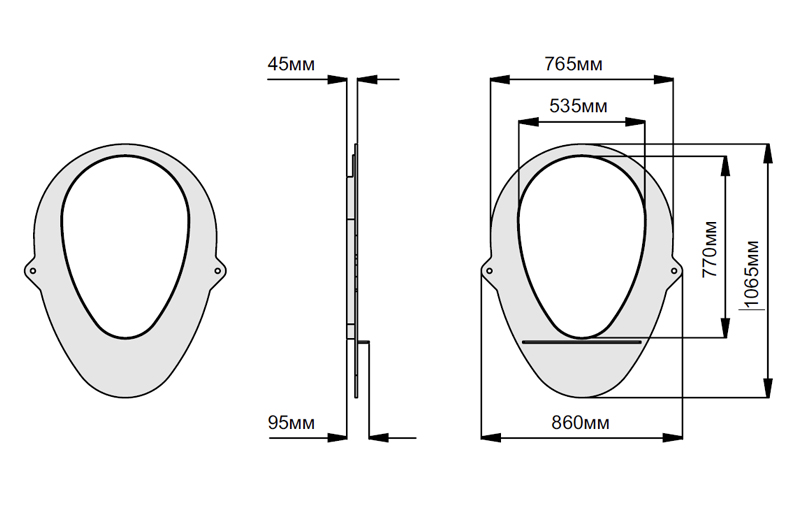

    Перехідний елемент для зміни перерізу канала з 700 на 900328838609510653,7

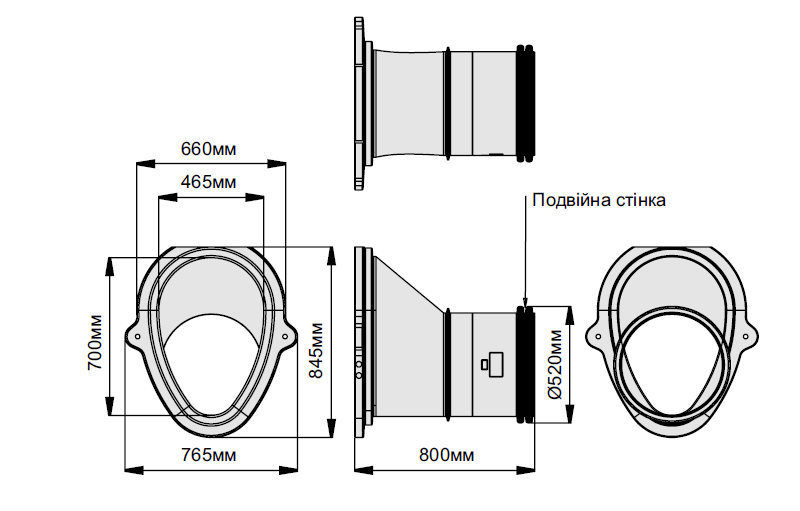

    При переході з круглого на овальний переріз (підключення до раструбного кінця канала)

    При переході з овального на круглий переріз ( підключення до гладкого кінця канала)

    НазваАртикулВага,
    кг

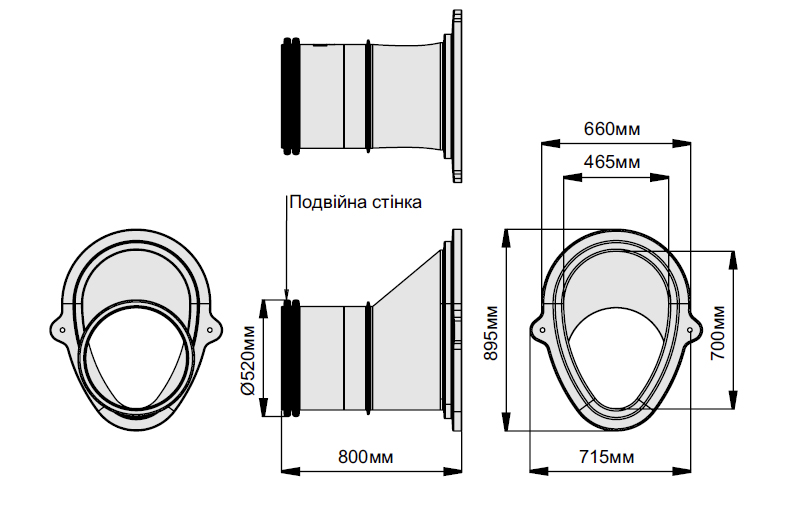

    Перехідні елементи АСО Qmax® з овального на круглий переріз3283615,8

    Каталог ACO Drainpdf
    ACO Qmax® 700pdf

    Гідравлічні характеристики ACO Qmax® 700pdf

    Рекомендації з монтажу ACO Qmax® 700pdf

    Сертифікат відповідностіpdf
