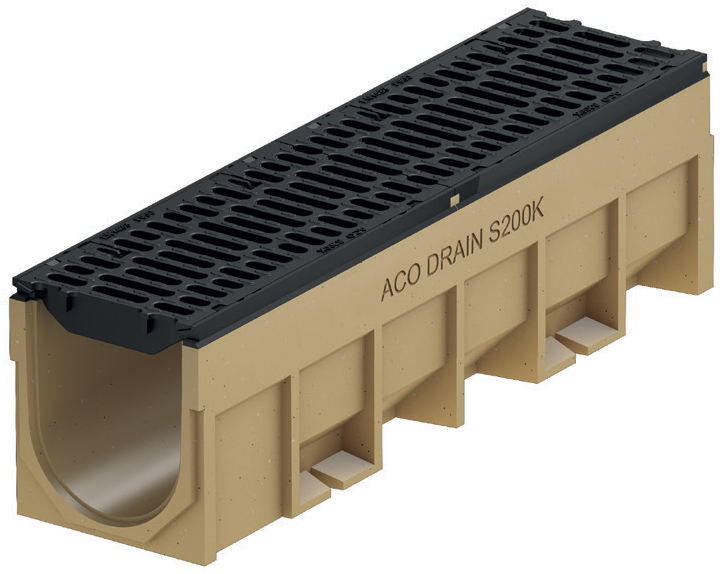

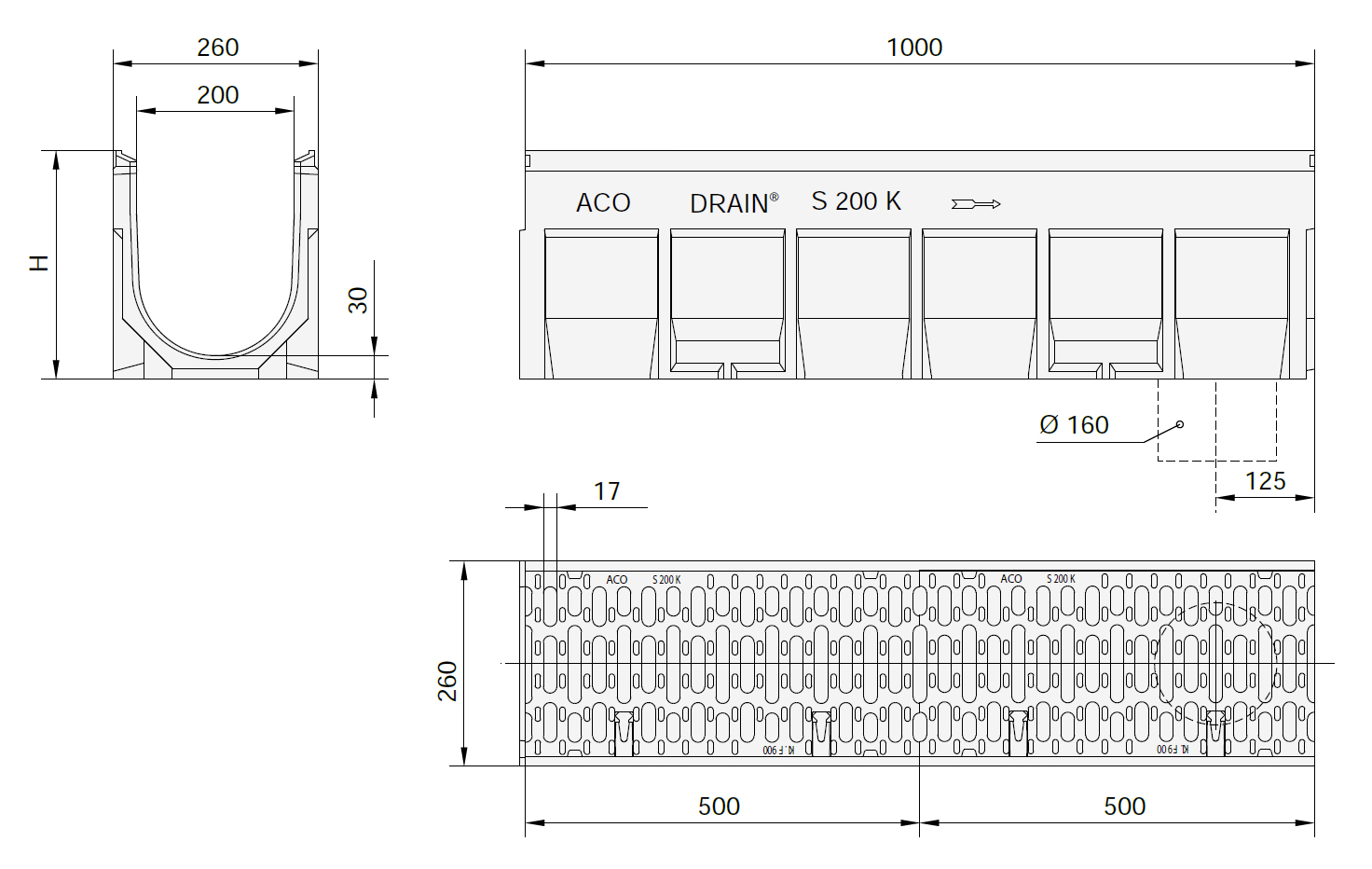

Канали S200K з решітками із кріпленням Powerlock
- Гідравлічна ширина 200 мм
- Максимальний клас навантаження каналу F900, максимальний клас навантаження решітки D400 або F900
- Поверхня вхідного отвору решітки 380 см²/м
| Тип канала | Артикул | Довжина, мм | Ширина, мм | Висота каналу на початку, мм | Висота каналу на кінці, мм | Вага, кг |
|---|---|---|---|---|---|---|
| В комплекті з решіткою клас D400 | ||||||
| 0.0 | 78343 | 1000 | 260 | 290 | 290 | 79 |
| 10.0 | 74491 | 1000 | 260 | 340 | 340 | 83,6 |
| 20.0 | 74492 | 1000 | 260 | 390 | 390 | 86,4 |
| 0.1 ¹⁾ ⁴⁾ | 74493 | 500 | 260 | 290 | 290 | 45,4 |
| 10.1 ⁴⁾ | 74483 | 500 | 260 | 340 | 340 | 47,3 |
| 20.1 ⁴⁾ | 74484 | 500 | 260 | 390 | 390 | 48,2 |
| В комплекті з решіткою клас F900, з KTL покриттям | ||||||
| 0.0 ⁴⁾ | 00571 | 1000 | 260 | 290 | 290 | 80,6 |
| 0.1 ¹⁾ ⁴⁾ | 00574 | 500 | 260 | 290 | 290 | 46,2 |
| 0.2/1 ¹⁾ ²⁾ ³⁾ | 02981 | 500 | 260 | 320 | 330 | 46,3 |
| 10.0 ⁴⁾ | 00572 | 1000 | 260 | 340 | 340 | 85,2 |
| 10.1 ¹⁾ ⁴⁾ | 00575 | 500 | 260 | 340 | 340 | 47,3 |
| 10.2/1 ¹⁾ ²⁾ ⁴⁾ | 02983 | 500 | 260 | 370 | 380 | 49,3 |
| 20.0 ⁴⁾ | 00573 | 1000 | 260 | 390 | 390 | 88 |
| 20.1 ¹⁾ ⁴⁾ | 00576 | 500 | 260 | 390 | 390 | 48,2 |
| 20.2/1 ¹⁾ ²⁾ ³⁾ | 02985 | 500 | 260 | 420 | 430 | 51,3 |
1) Канал з відформованим отвором для бічних та Т-подібних з'єднань
2) Канал з вертикальним відводом та ущільнювачем NBR для труб DN200
3) Канал з двостороннім ходом
4) Канал з відформованим вертикальним відводом
Примітка: не рекомендується застосовувати для поперечного проїзду на автомагістралях. Для вищевказаних цілей застосовується система ACO Drain Monoblock RD 100/150/200

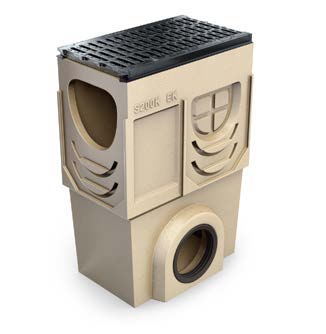

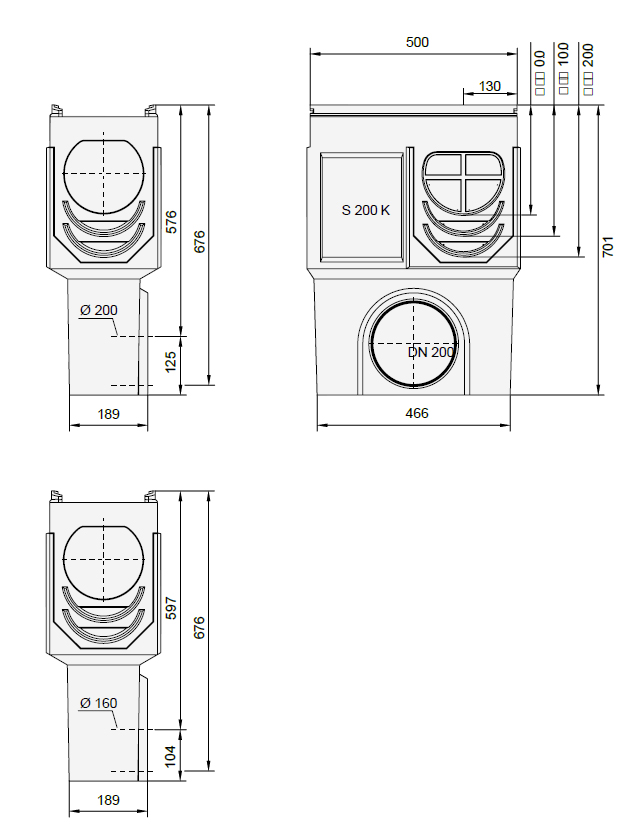

Піскоуловлювач
з полімербетону, складається з однієї частини, має отвір для відведення води
з інтегрованою системою герметизації, з можливістю додаткової герметизації (SF),
з полімерною корзиною для осаду, з чавунною решіткою
| Назва | Арт. | Довжина, мм | Ширина, мм | Висота, мм | Вага, кг |
|---|---|---|---|---|---|
| У комплекті з решіткою в класі D400 | |||||
| Піскоуловлювач DN200 | 74494 | 500 | 260 | 700 | 37,5 |
| У комплекті з решіткою в класі F900 з антикорозійним покриттям KTL | |||||
| Піскоуловлювач DN160 | 10549 | 500 | 260 | 700 | 42 |
| Піскоуловлювач DN200 | 10550 | 500 | 260 | 700 | 41 |
| Назва | Артикул | Вага, кг |
|---|---|---|
| Торцева стінка з чавунною кромкою початку та кінця каналу до типу 0.0 - 20.2 (2) | 00578 | 4,5 |
| Торцева стінка з чавунною кромкою початку та кінця каналу з відводом DN100 до типу 0 | 00565 | 6,1 |
| до типу 10/10 | 00566 | 6,3 |
| до типу 20/20 | 00567 | 6,5 |
| Каскадний елемент | 00577 | 1,9 |
| Адаптер з чавунною кромкою для зміни напрямку потоку до типу 0.0 /1 | 02991 | 1,9 |
| до типу 10. /1 | 02992 | 2 |
| до типу 20 | 02993 | 2,6 |
| Гак для зняття решіток | 01290 | 0,25 |
