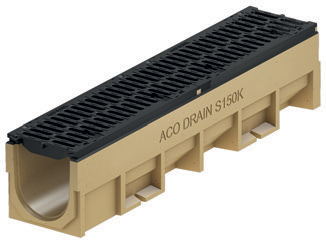

Канали S150K з решітками із кріпленням Powerlock®

78342

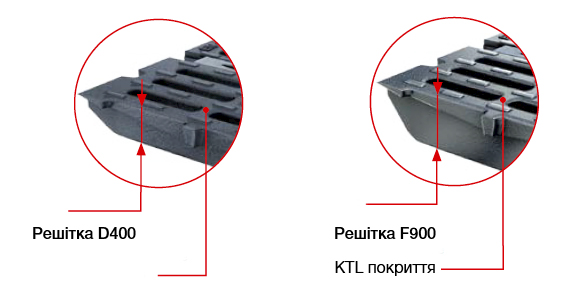

D400-F900
  • Гідравлічна ширина 100 мм
  • Максимальний клас навантаження каналу F900, максимальний клас навантаження решітки D400 або F900
  • Поверхня вхідного отвору решітки 380 см²/м

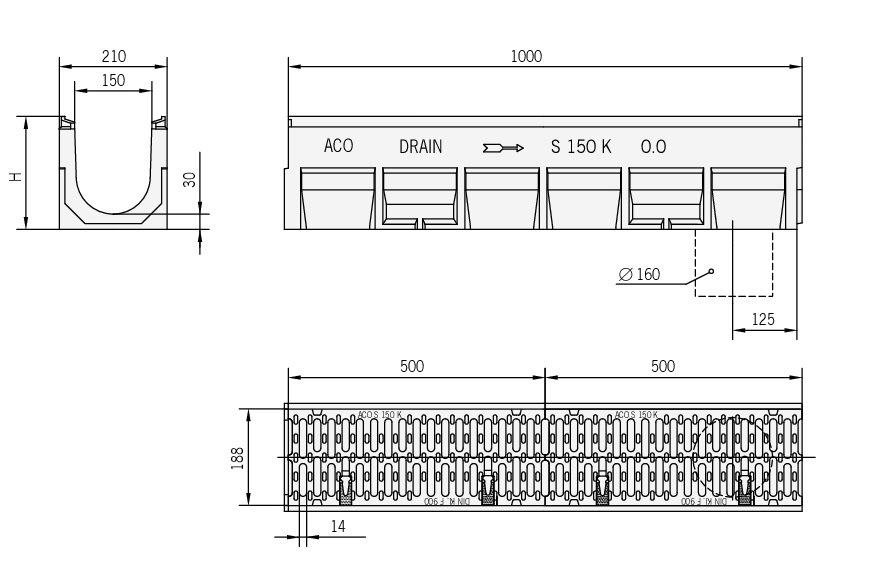

RAZMER CHERTEZ 150
Тип каналаАртикулДовжина,
мм		Ширина,
мм		Висота каналу
на початку,
мм		Висота каналу
на кінці,
мм		Вага,
кг
В комплекті з решіткою клас D400
0.0 ³⁾78342100021022022052,5
10.0 ³⁾78344100021027027058,7
20.0 ³⁾74488100021032032062
0.1 ¹⁾ ³⁾7448950021022022019
10.1 ¹⁾ ³⁾7448150021027027032
20.1 ¹⁾ ³⁾7448250021032032033,9
В комплекті з решіткою клас F900, з KTL покриттям
0.0 ³⁾03050100021022022055,1
0.1 ¹⁾ ³⁾0305350021022022029,2
0.2/1 ¹⁾ ²⁾ ⁴⁾0307750021026026033,2
10.0 ³⁾03051100021027027060,8
10.1 ³⁾0305450021027027031,9
10.2/1 ¹⁾ ²⁾ ⁴⁾0307850021031031036,2
20.0 ³⁾03052100021032032065,8
20.1 ¹⁾ ³⁾0305550021032032033,9
20.2/1 ¹⁾ ²⁾ ⁴⁾0307950021036036038,2


1) Канал з відформованим отвором для бічних та Т-подібних з'єднань
2) Канал з вертикальним відводом та ущільнювачем NBR DN150
3) Канал з двостороннім ходом
4) Канал з відформованим вертикальним відводом DN150

Примітка: не рекомендується застосовувати для поперечного проїзду на автомагістралях. Для вищевказаних цілей застосовується система ACO Drain Monoblock RD 100/150/200

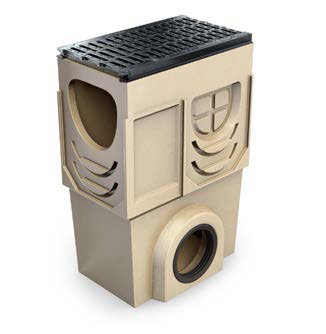

Піскоуловлювач

з полімербетону, складається з однієї частини, має отвір для відведення води

з інтегрованою системою герметизації, з можливістю додаткової герметизації (SF),

з полімерною корзиною для осаду, з чавунною решіткою

Назва Арт.Довжина, ммШирина, ммВисота, ммВага, кг
У комплекті з решіткою в класі D400
Піскоуловлювач DN1607449050021062033,3
У комплекті з решіткою в класі F900 з антикорозійним покриттям KTL
Піскоуловлювач DN1601054750021062058,5
Піскоуловлювач DN2001054850021062058,2

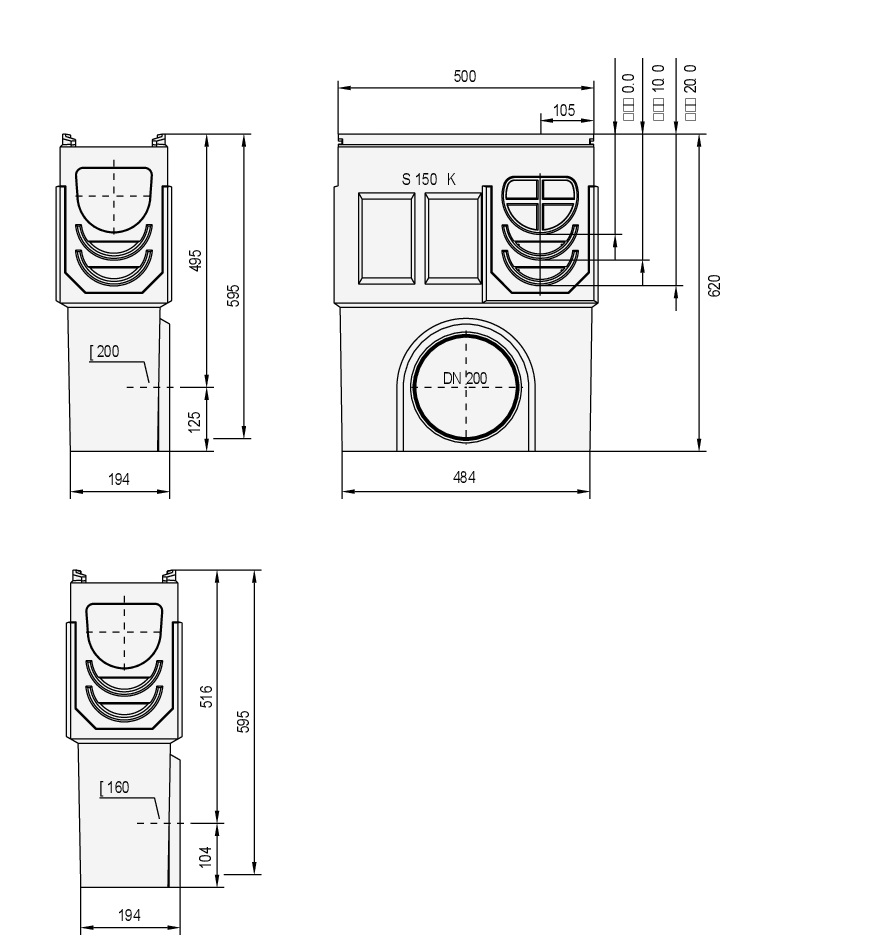

CHERTEZ SAND DRAIN 150
Назва АртикулВага,
кг
Торцева стінка з чавунною кромкою початку та кінця каналу
до типу 0.0 - 20.2 (2)		006993,1
Торцева стінка з чавунною кромкою початку та кінця каналу з відводом DN100
до типу 0		008852,2
до типу 10/10008863,1
до типу 20/20008873,7
Каскадний елемент 006981
Адаптер з чавунною кромкою для зміни напрямку потоку
до типу 0.0 /1		009701,4
до типу 10. /1009711,8
до типу 20009722,2
Гак для зняття решіток012900,25
