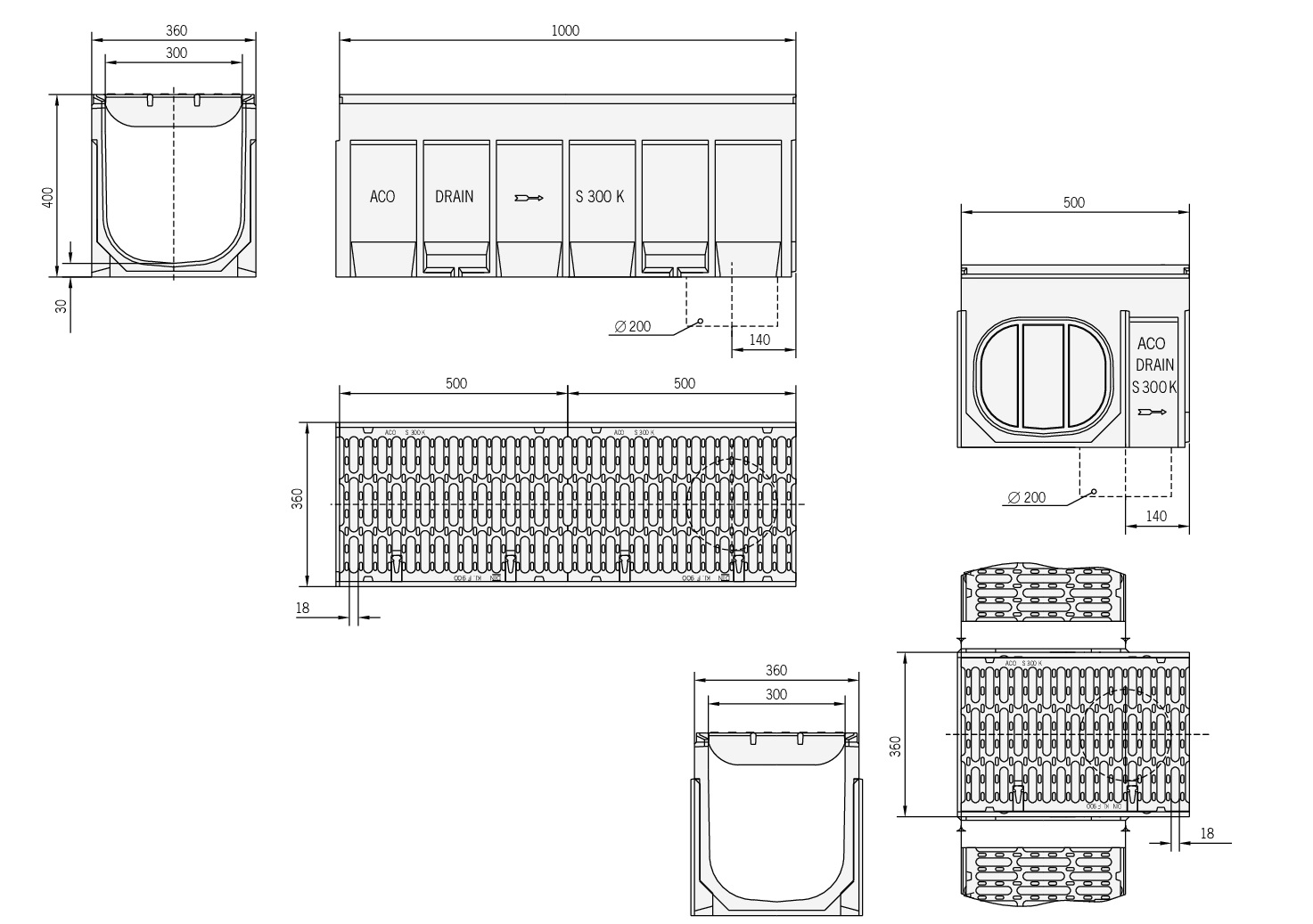

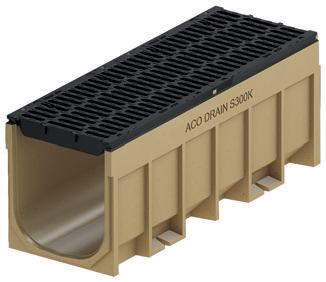

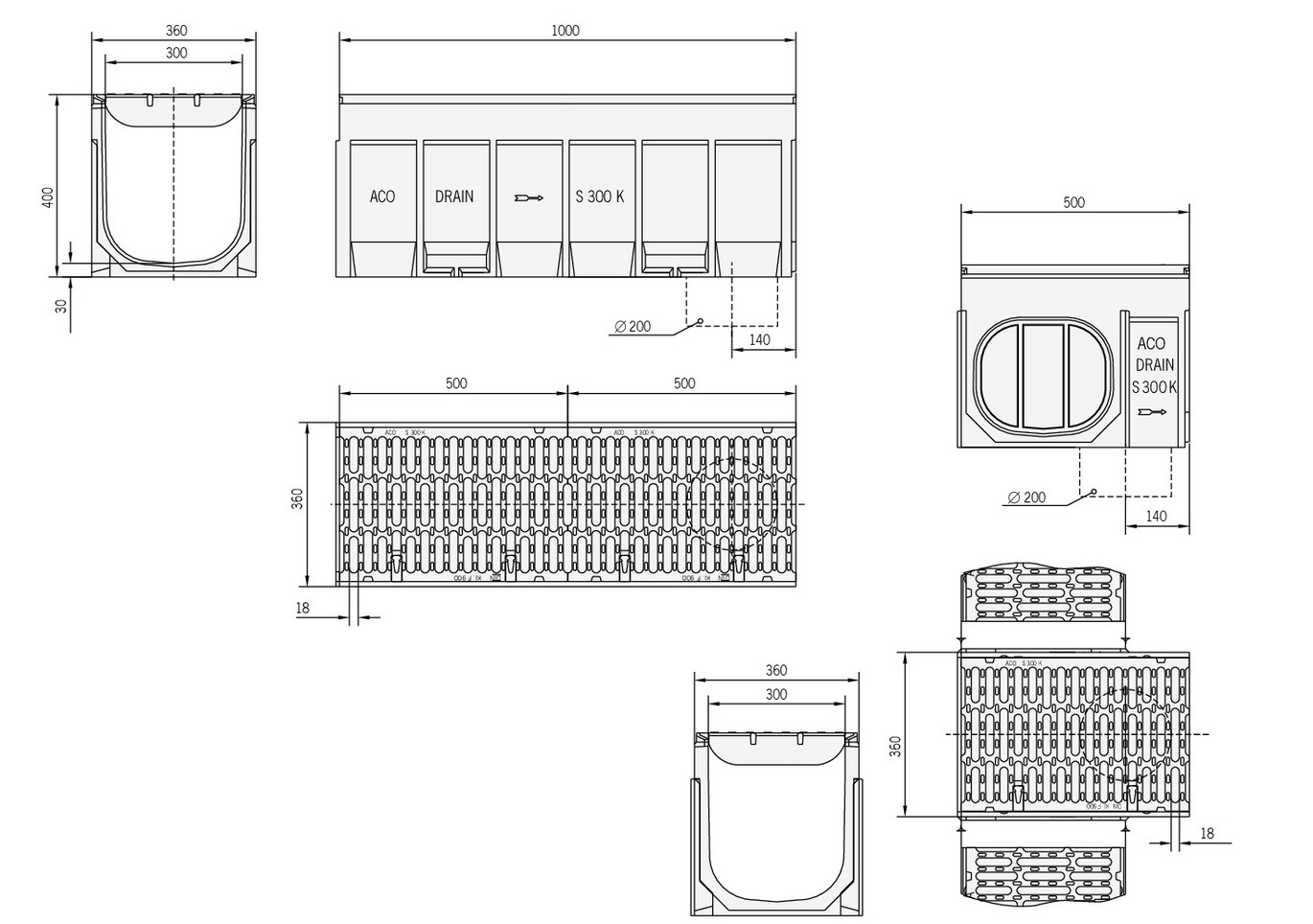

Канали S300K з решітками із кріпленням Powerlock

  • Гідравлічна ширина 300 мм

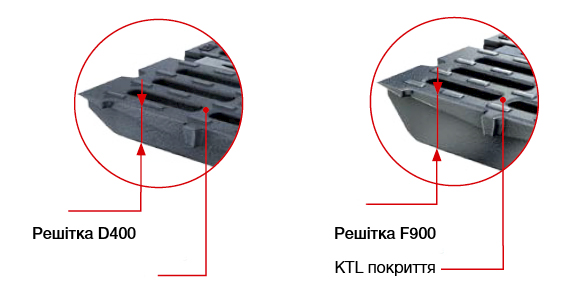

  • Максимальний клас навантаження каналу F900, максимальний клас навантаження решітки D400 або F900
  • Поверхня вхідного отвору решітки 380 см²/м
Тип каналаАртикулДовжина,
мм
Ширина,
мм
Висота каналу
на початку,
мм
Висота каналу
на кінці,
мм
Вага,
кг
0.0 ⁵⁾027001000360400400118,4
0.1 ¹⁾ ⁵⁾0270350036040040086,4
0.2/1 ¹⁾ ³⁾ ⁴⁾0274050036044044066,6
0.2 1066050036044045569,8


1) Канал з відформованим отвором для бічних та Т-подібних з'єднань
3) Канал з вертикальним відводом та клапаном з нержавіючої сталі
4) Канал з двостороннім ходом
5) Канал з відформованим вертикальним відводом

Примітка: не рекомендується застосовувати для поперечного проїзду на автомагістралях. Для вищевказаних цілей застосовується система ACO Drain Monoblock RD 100/150/200

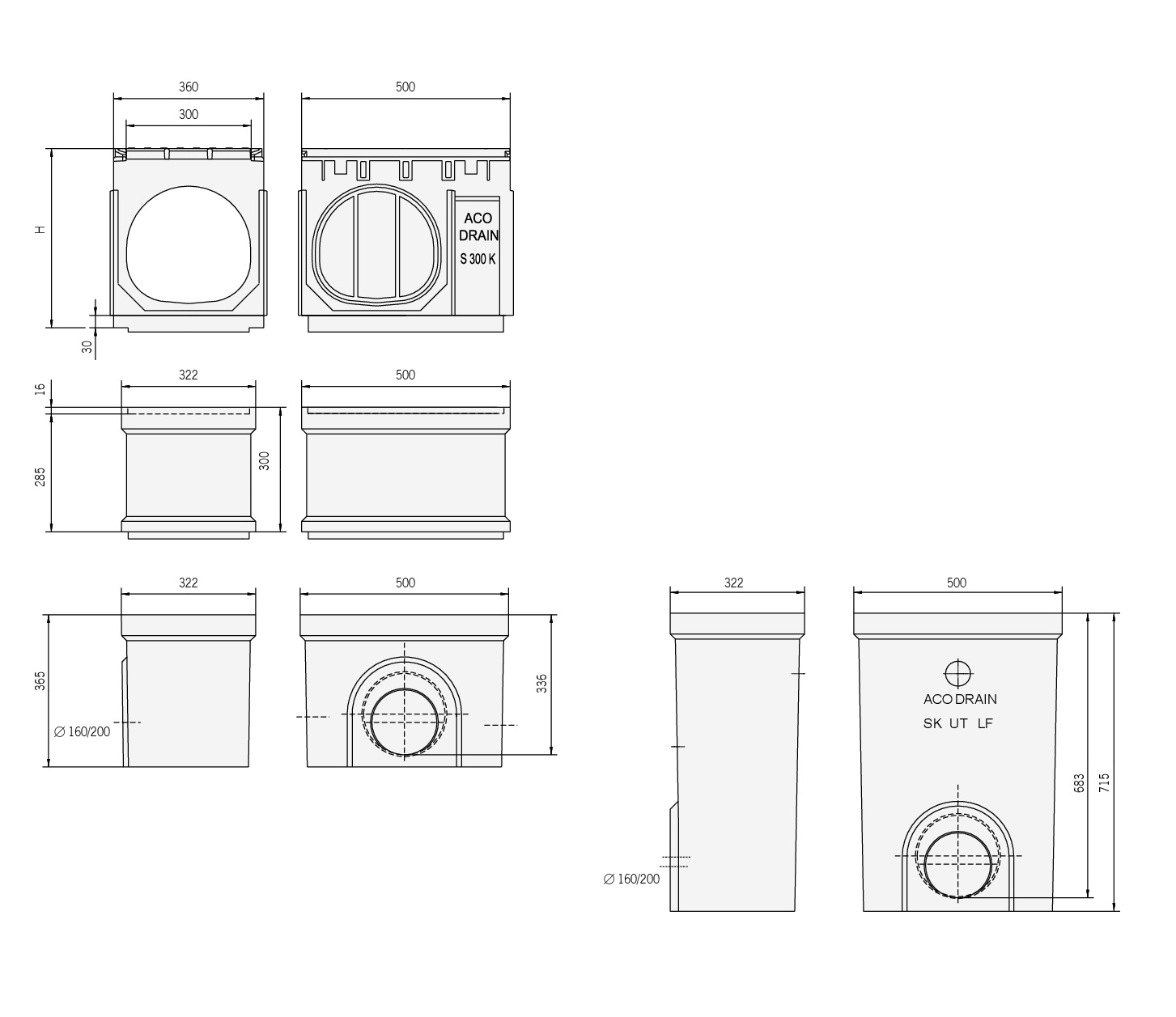

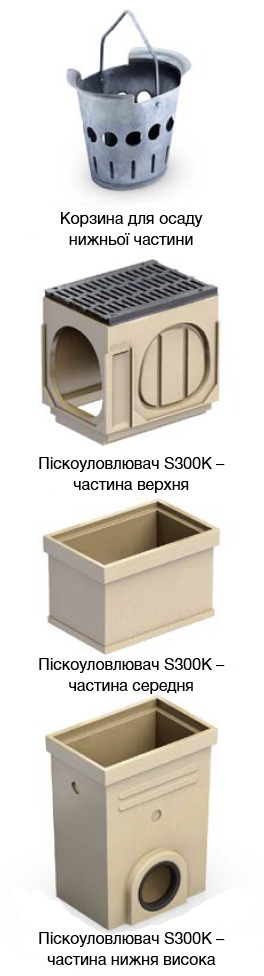

Піскоуловлювач

з полімербетону, складається з двох або трьох елементів, має отвір для відведення води з інтегрованою системою герметизації, з можливістю додаткової герметизації (SF), з корзиною для осаду з оцинкованої сталі, з чавунною решіткою зі спеціальним покриттям KTL

Назва АртикулДовжина,
мм
Ширина,
мм
Висота,
мм
Вага,
кг
Версія низька
Верхня частина
006705003604356,3
Середня частина016975003223020,7
Нижня частина DN1500161450032236,528,5
Нижня частина DN2000619050032236,527
Корзина для сміття 01616500--4,7
Версія висока
Верхня частина
006705003604356,3
Середня частина016975003223020,7
Нижня частина DN1500321750032271,549,9
Нижня частина DN2000856550032271,549,9
Корзина для сміття 01617500--6,2

Елементи піскоуловлювача S300K

Гідравлічна ширина - 300 мм

Назва АртикулВага,
кг
Торцева стінка з чавунною кромкою початку та кінця каналу
до типу 0.
006749,8
Торцева стінка з чавунною кромкою початку та кінця каналу з відводом DN100
до типу 0.
014908
Адаптер з чавунною кромкою для зміни напрямку потоку
до типу 0.0 /1
014933
Гак для зняття решіток012900,25
Каталог ACO Drainpdf
ACO Drain S300K з решітками із кріпленням Powerlock pdf
Рекомендації з монтажу ACO Drain S300K з решітками із кріпленням Powerlock pdf
Висновок державної санітарно-епідеміологічної експертизиpdf
Сертифікат відповідностіpdf
