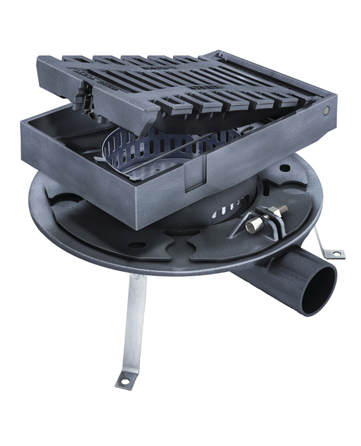

Мостовий трап Multitop® HSD-2, розміри 300 x 500, з ковкого чавуну, клас навантаження D 400 згідно з нормами ДСТУ-EN 1433

З амортизаційними вкладками PEWEPREN®, решітка з шарнірним кріпленням, з безгвинтовим замком із антивандальним захистом, корпус трапа з фланцем для регулювання висоти та гідроізоляції, із заглушкою водовідвідною DN 100/150*, боковою, фіксуюче кільце із запобіжними виїмками, верхня частина з решіткою та закритою рамою. У разі необхідності є можливість відкриття отворів/заглушок для відводу води під час будівельних робіт. Плавне регулювання висоти від 85 до 160 мм*, регулювання висоти від 160 до 235 мм*, регулювання висоти від 235 до 500 мм*. Можливість регулювання сторін та кута нахилу і повороту, решітка з кутом відкриття до 110°, ширина щілини 23 мм, площа водозбору 523 см2. Корзина для сміття з оцинкованої сталі, об’ємом 5 л.

Корзина для сміття типу "Vario" з оцинкованої сталі, об’ємом до 7,2 л (залежить від висоти забудови верхньої частини).

Технічні особливості трапів для мостів із залізобетонною конструкцією, HSD-2
  • Складаються з двох частин: верхня частина з решіткою та нижня частина
  • Оснащені корзиною для сміття та фіксуючим кільцем
  • Верхня частина регулюється на 10 мм в кожну сторону та обертається навколо осі
  • Нижня частина з фіксуючим кільцем для закріплення ізоляційного шару до 12 мм товщиною
  • Якщо вказаний діапазон недостатній, під час замовлення потрібно вказувати монтажний розмір
  • Плавно регульована верхня частина у діапазоні 85-160 мм (діапазон 1)
  • Можливість збільшення діапазону регулювання під замовлення
  • Фіксуюче кільце для позиціонування на відповідній висоті та під відповідним кутом

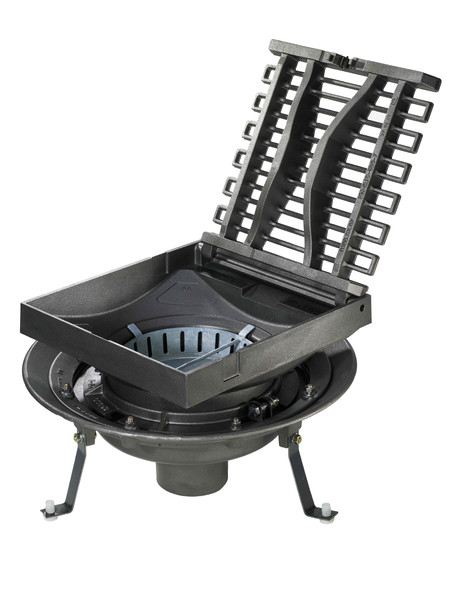

  • Решітка з шарнірним кріпленням, відкривається на 110°
  • Ширина щілини 23 мм
  • Спеціальне рішення для мостів, що будуються за методом поступового переміщення
  • Корзина для сміття - комплект 5 л або 7,2 л
Відвід/патрубокРозмір (мм)АртикулРегулювання
висоти (мм)
Корзина для сміттяВага (кг)
DN 100
боковий
1354979.53.00
варіант 1
85-160
стандарт74
4979.53.04¹
стандарт
4979.53.05
Vario75
4979.53.01
варіант 2
160-235
стандарт83
4979.53.06
Vario84
4979.53.02
варіант 3
235-500
стандарт97
4979.53.07
Vario98
DN 150
боковий
1104979.73.00
варіант 1
85-160
стандарт73
4979.73.04¹
стандарт
4979.73.05
Vario74
4979.73.01варіант 2
160-235
стандарт83
4979.73.06
Vario84
4979.73.02варіант 3
235-500
стандарт96
4979.73.07
Vario97

¹ Трап чорного кольору

Можливість окремого замовення заглушок для закриття та відводу води під час будівельних робіт (2 екз. у комплекті)

Товар/продуктАртикулОб’єм (л)
Корзина для сміття стандартна, сталь
оцинкована, до HSD-2
4977.11.705
Корзина для сміття Vario, сталь
оцинкована, до HSD-2
4977.11.75
до 7,2
