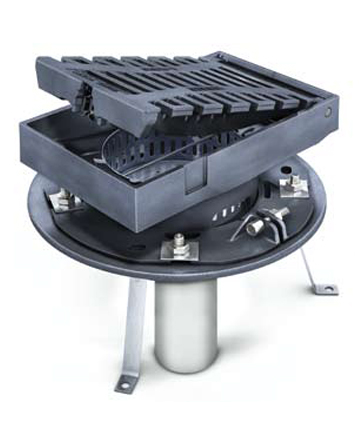

Трап мостовий ACO Multitop® HSD-2, клас навантаження D 400
Згідно зі стандартом ДСТУ-EN 1433 клас навантаження D400, з вертикальним відводом DN 150 з нержавіючої сталі, для мостів, що будуються методом поступового переміщення
Трап мостовий Multitop® HSD-2, розміри 300 x 500, з ковкого чавуну, клас навантаження D 400 відповідно до норми ДСТУ-EN 1433
З амортизаційними вкладками PEWEPREN®, решітка на петлях, з безгвинтовим замком із захистом від несанкціонованого відкриття, корпус трапа з гвинтовим/безгвинтовим* фіксуючим кільцем для регулювання висоти та гідроізоляції, з відводом із нержавіючої сталі, клас матеріалу 1.4571 DN 150, вертикальним, фіксуюче кільце з щілинами, верхня частина з решіткою та закритою рамою. У разі необхідності є можливість відкриття отворів для відводу води під час будівельних робіт. Плавне регулювання висоти від 85 до 160 мм*, регулювання висоти від 160 до 235 мм*, регулювання висоти від 235 до 500 мм*. Можливість регулювання сторін та кута нахилу і повороту, решітка з кутом відкриття до 110°, ширина щілини 23 мм, площа входу 523 см2. Корзина для сміття з оцинкованої сталі, об’ємом 5 л.
Корзина для сміття типу Vario з оцинкованої сталі, об’ємом до 7,2 л (залежить від висоти забудови верхньої частини).
Технічні особливості трапів для мостів із залізобетонною конструкцією, HSD-2
- Складаються з двох частин: верхня частина з решіткою та нижня частина
- Оснащені корзиною для сміття та фіксуючим кільцем
- Верхня частина регулюється на 10 мм в кожну сторону та обертається навколо осі
- Нижня частина з фіксуючим кільцем для закріплення ізоляційного шару до 12 мм товщиною
- Якщо вказаний діапазон недостатній, під час замовлення потрібно вказувати монтажний розмір
- Плавно регульована верхня частина у діапазоні 85-160 мм (діапазон 1)
- Можливість збільшення діапазону регулювання під замовлення
- Фіксуюче кільце для позиціонування на відповідній висоті та під відповідним кутом
- Решітка з шарнірним кріпленням, відкривається на 110°
- Ширина щілини 23 мм
- Спеціальне рішення для мостів, що будуються за методом поступового переміщення
- Корзина для сміття - комплект 5 л або 7,2 л
| Відвід/патрубок | Артикул | Регулювання висоти (мм) | Корзина для сміття | Вага (кг) |
|---|---|---|---|---|
| DN 150 кільце з кріпленням | 4979.38.00 | варіант 1 85-160 | стандарт | 87 |
| 4979.38.04¹ | стандарт | |||
| 4979.38.05 | Vario | 88 | ||
| 4979.38.01 | варіант 2 160-235 | стандарт | 95 | |
| 4979.38.06 | Vario | 96 | ||
| 4979.38.02 | варіант 3 235-500 | стандарт | 99 | |
| 4979.38.07 | Vario | 100 | ||
| DN 150 кільце без кріплення | 4979.33.00 | варіант 1 85-160 | стандарт | 86 |
| 4979.33.04¹ | стандарт | |||
| 4979.33.05 | Vario | 87 | ||
| 4979.33.01 | варіант 2 160-235 | стандарт | 94 | |
| 4979.33.06 | Vario | 95 | ||
| 4979.33.02 | варіант 3 235-500 | стандарт | 98 | |
| 4979.33.07 | Vario | 99 |
¹ Трап чорного кольору
Можливість окремого замовення заглушок для закриття та відводу води під час будівельних робіт (2 екз. у комплекті)
| Товар/продукт | Артикул | Об’єм (л) |
|---|---|---|
| Корзина для сміття стандартна, сталь оцинкована, до HSD-2 | 4977.11.70 | 5 |
| Корзина для сміття Vario, сталь оцинкована, до HSD-2 | 4977.11.75 | до 7,2 |
