ACO Monoblock RD150V

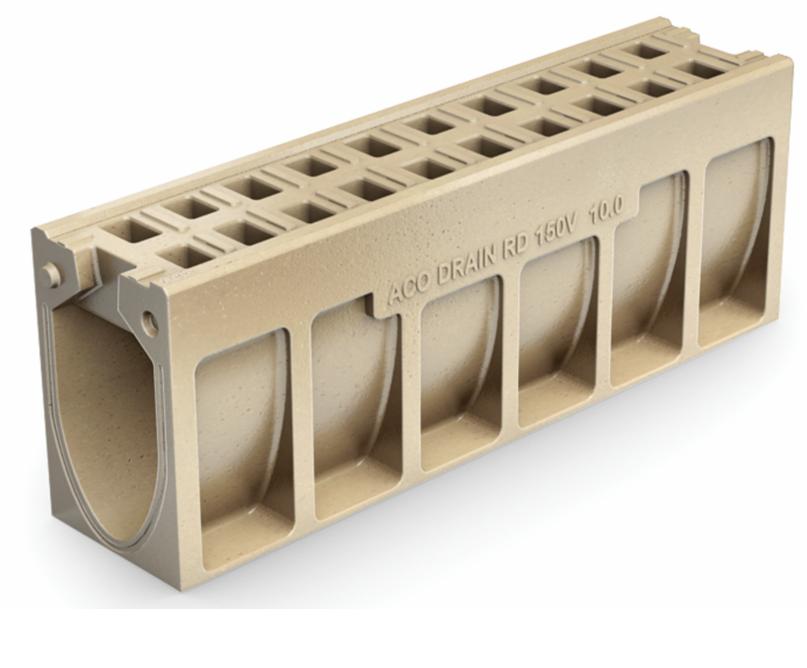

![Aco Monoblock Rd 150v](https://www.aco.ua/fileadmin/_processed_/3/b/csm_aco_monoblock_rd_150v_ac276126f3.jpg?fileVersion=1628699477)

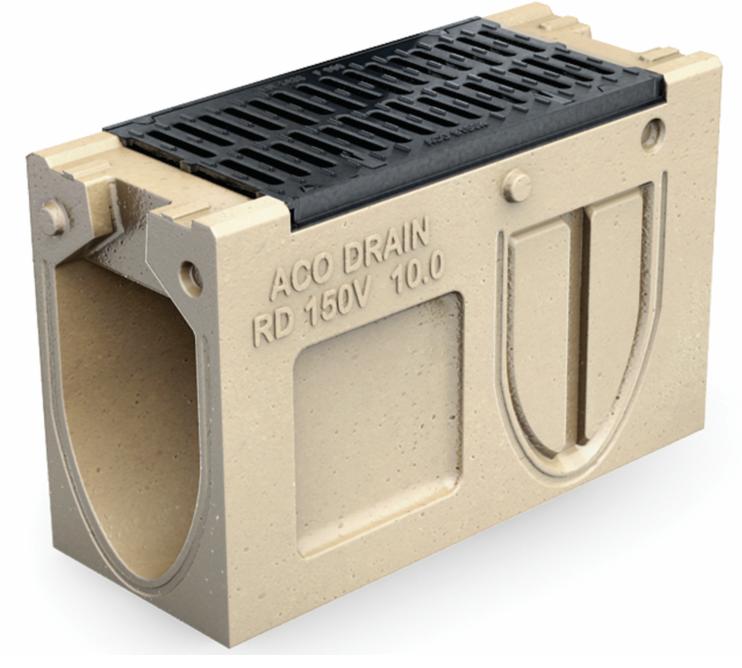

![Aco Monoblock Rd 150v Rev](https://www.aco.ua/fileadmin/_processed_/a/2/csm_aco_monoblock_rd_150v_rev_291b2a3e12.jpg?fileVersion=1628699477)
Елементи системи RD150V
Назва | Арт., антрацит | Арт., натуральний | Площа отворів, см²/м | Довжина, мм | Ширина, мм | Висота, мм | Вага, кг |
---|---|---|---|---|---|---|---|
Канал тип 0.0 | 135003 | 130073 | 363 | 1000 | 210 | 280 | 66,3 |
Канал тип 10.0 | 135004 | 130074 | 363 | 1000 | 210 | 380 | 74,9 |
Канал тип 20.0 | 135005 | 130075 | 363 | 1000 | 210 | 480 | 83,6 |
Ревізійний елемент з відформованим випуском DN100 тип 0.0 | 130126 | 130076 | 680 | 660 | 210 | 280 | 44,3 |
Ревізійний елемент з відформованим випуском DN100 тип 10.0 | 130127 | 130077 | 680 | 660 | 210 | 380 | 51,7 |
Ревізійний елемент з відформованим випуском DN100 тип 20.0 | 130128 | 130078 | 680 | 660 | 210 | 480 | 59,1 |
Ревізійний елемент з випуском та гумовим ущільнювачем DN100 тип 0.0 | 130129 | 130079 | 680 | 660 | 210 | 280 | 43,8 |
Ревізійний елемент з випуском та гумовим ущільнювачем DN100 тип 10.0 | 130130 | 130080 | 680 | 660 | 210 | 380 | 51,1 |
Ревізійний елемент з випуском та гумовим ущільнювачем DN100 тип 20.0 | 130131 | 130081 | 680 | 660 | 210 | 480 | 58,3 |
Торцева стінка початку та кінця канала тип 0.0 | 130135 | 130085 | - | - | - | - | 5,2 |
Торцева стінка початку та кінця канала тип 10.0 | 130136 | 130086 | - | - | - | - | 6,9 |
Торцева стінка початку та кінця канала тип 20.0 | 130137 | 130087 | - | - | - | - | 8,5 |
Торцева стінка з відводом DN150 тип 0.0 | 130138 | 130088 | - | - | - | - | 3,8 |
Торцева стінка з відводом DN150 тип 10.0 | 130139 | 130089 | - | - | - | - | 5,4 |
Торцева стінка з відводом DN150 тип 20.0 | 130140 | 130090 | - | - | - | - | 7,9 |

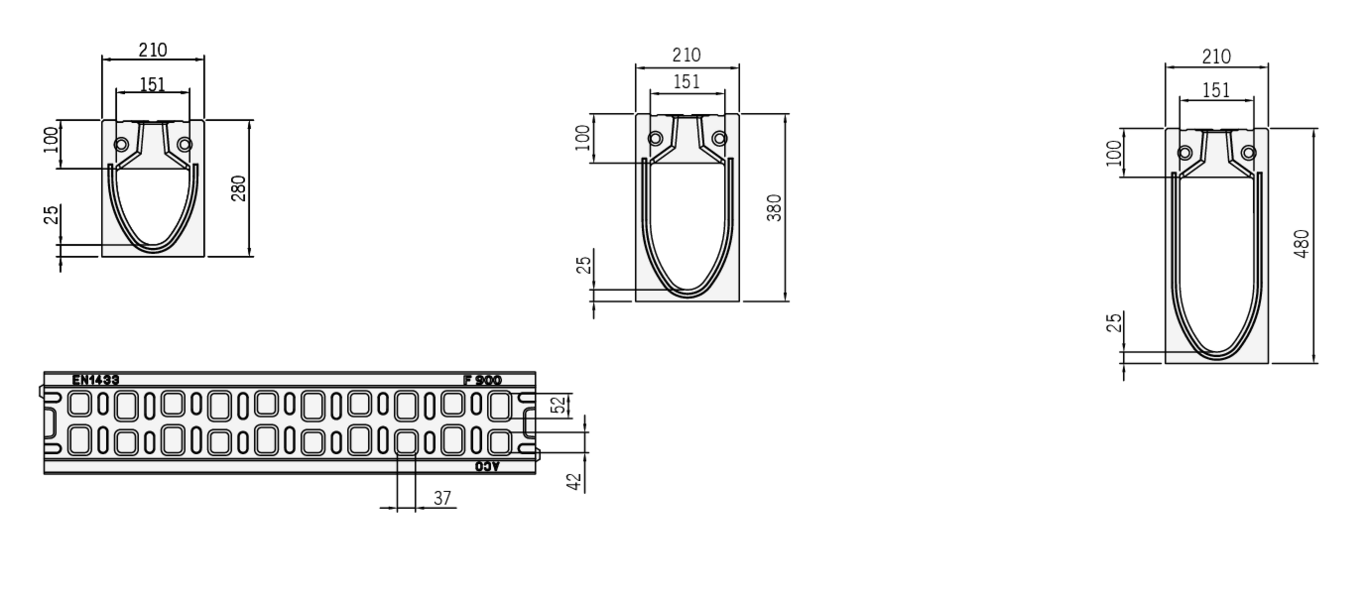

![Chertez Razmer 150](https://www.aco.ua/fileadmin/_processed_/d/c/csm_chertez_razmer_150_44bcc2eb64.png?fileVersion=1628699478)

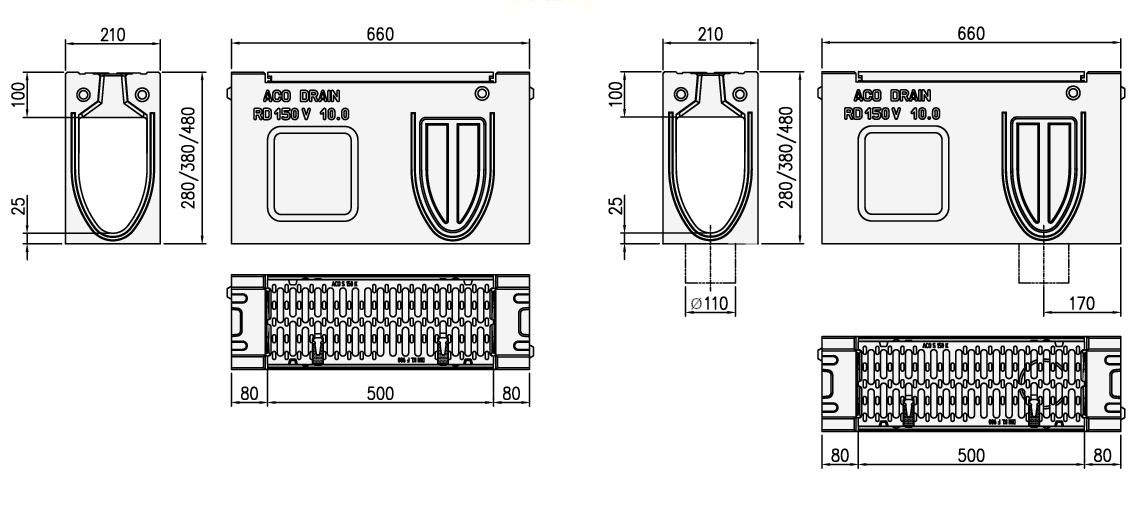

Ревізійні елементи
![Reviziyni Elementy 150](https://www.aco.ua/fileadmin/standard/aco_ua/images/ACO_DRAIN/Monoblock_RD/reviziyni_elementy_150.png?fileVersion=1520326154)

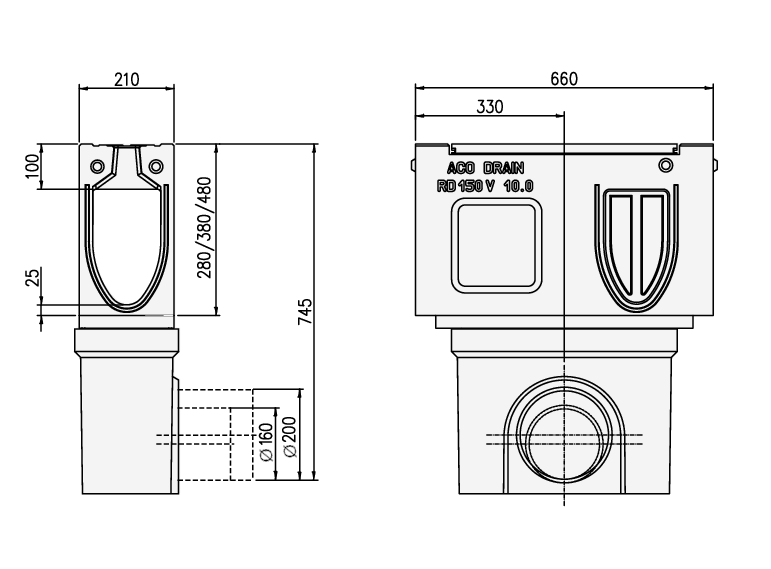

Піскоуловлювачі
Назва | Арт., антрацит | Арт., натуральний | Площа отворів, см²/м | Довжина, мм | Ширина, мм | Висота, мм | Вага, кг |
---|---|---|---|---|---|---|---|
Верхня частина тип 0.0 | 130132 | 130082 | 935 | 660 | 210 | 330 | 48 |
Верхня частина тип 10.0 | 130133 | 130083 | 935 | 660 | 210 | 430 | 53 |
Верхня частина тип 20.0 | 130134 | 130084 | 935 | 660 | 210 | 530 | 65 |
Нижня частина DN150 | - | 10935 | - | 500 | 230 | 366 | 26,5 |
Нижня частина DN200 | - | 10936 | - | 500 | 230 | 365 | 26,5 |
Корзина для сміття | 13999 | 13999 | - | - | - | - | - |
