ACO Ukraine

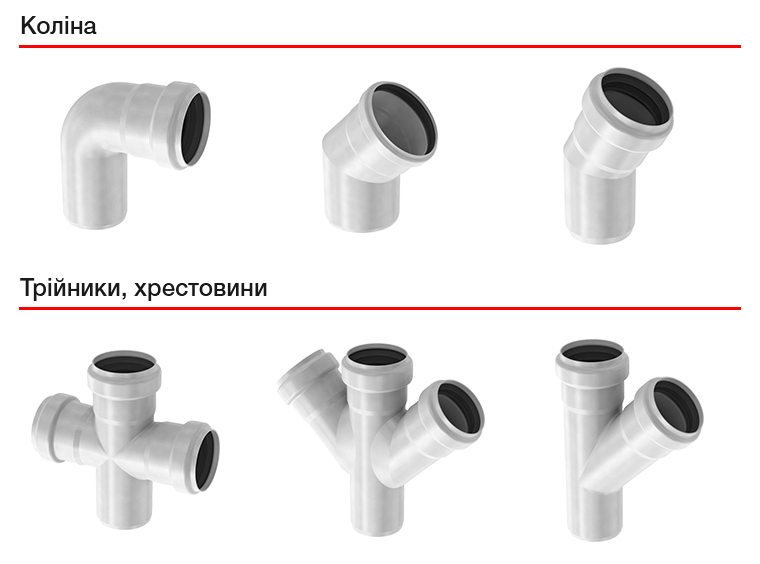

Фітінги ACO

Фітінги ACO PIPE®

Розміри труб:

D, ммD1, ммD2, ммD3, ммДовжина L, ммТовщина стіни T, мм
505162,047421
757687,572501
110111125,5107571
125126141,0122631
160161178,0156701,25
200201219,0195801,5

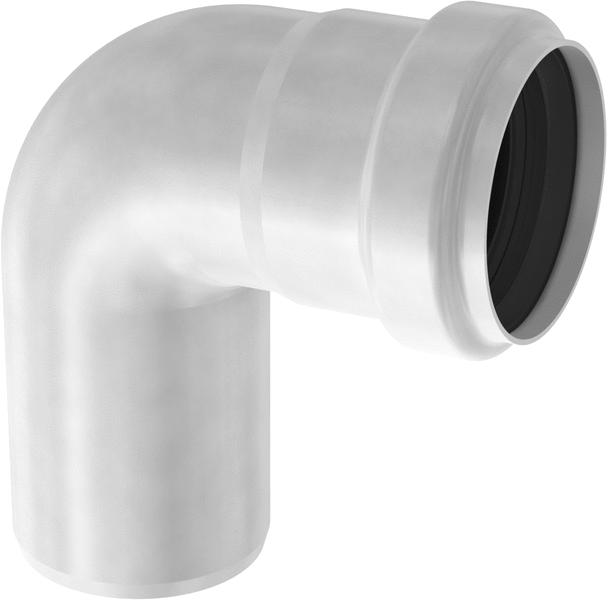

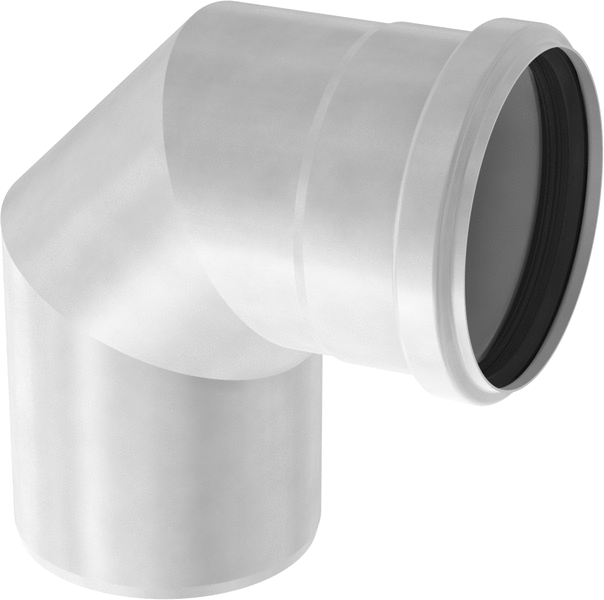

Коліно 87,5°

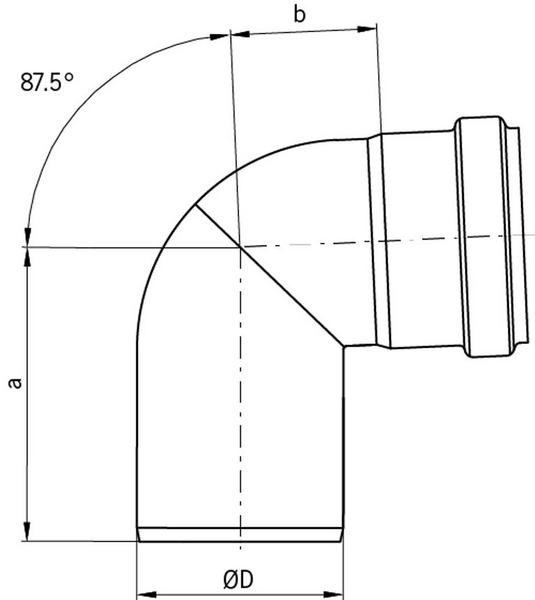

Форма для DN 50, 75, 110 та 160

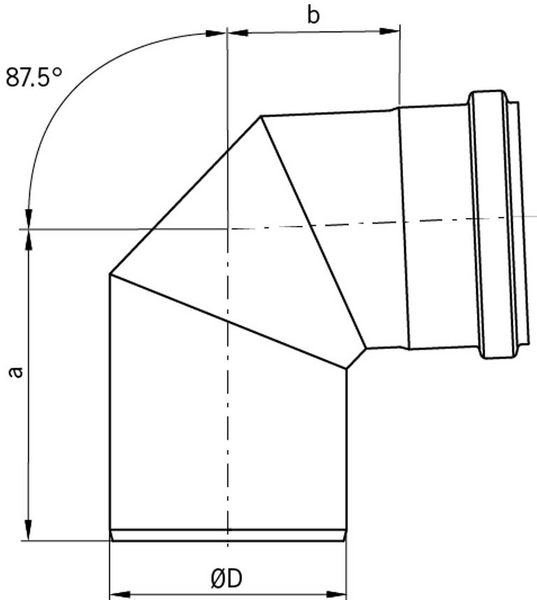

Форма для DN 125 та 200

УщільнювачD, ммa, ммb, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM

5086400,29870098750
75107530,49870298752
110134670,79870498754
125161930,8419732419734
1601811051,79870698756
2002151293,9419411419413
2502971985,1417087
417088
Viton5086400,29870198751
75107530,49870398753
110134670,79870598755
125161930,8419733419735
1601811051,79870798757
2002151293,9419412419414
2502971985,1417089
417090

Коліно 45°

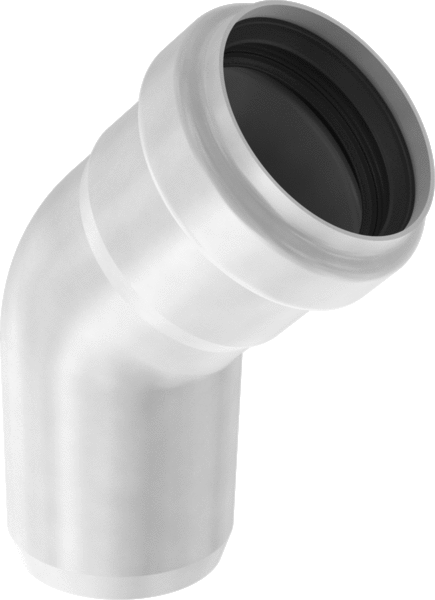

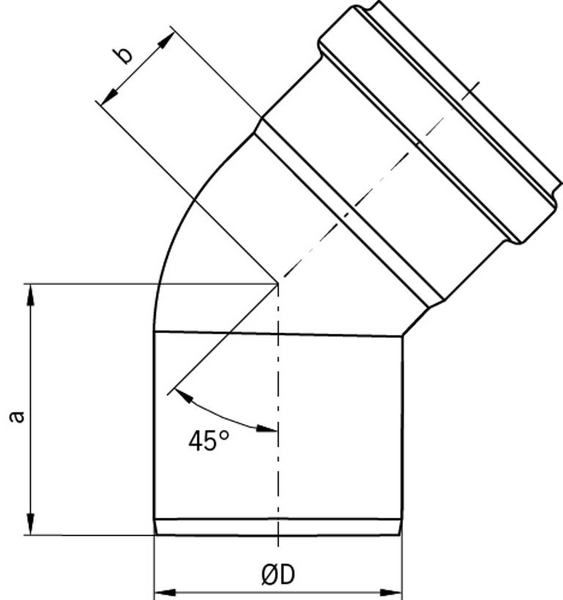

Форма для DN 50, 75, 110 та 160

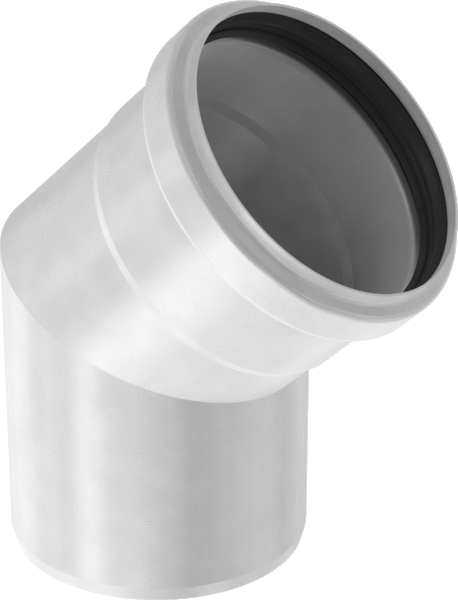

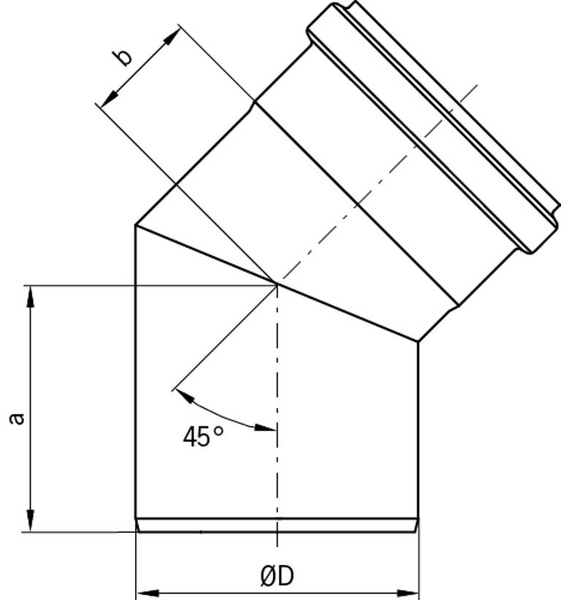

Форма для DN 125 та 200

УщільнювачD, ммa, ммb, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM5062240,29870898758
7576320,39871098760
11093420,59871298762
125110500,6419736419738
160131551,39871498764
200152602,7419407419409
250177764,1417091
417092
Viton5062240,29870998759
7576320,39871198761
11093420,59871398763
125110500,6419737419739
160131551,39871598765
200152602,7419408419410
250177764,1417093
417094

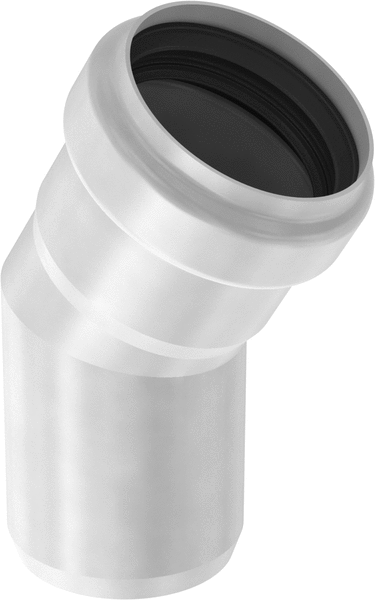

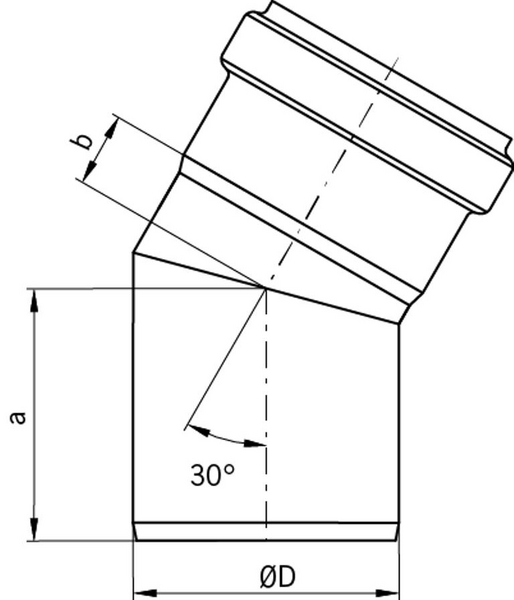

Коліно 30°

УщільнювачD, ммa, ммb, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM5057160,29871698766
7571210,39871898768
11085270,59872098770
12598280,6419740419742
160110401,29872298772
200137452,3419403419405
250153582,9417095
417096
Viton5057160,29871798767
7571210,39871998769
11085270,59872198771
12598280,6419741419743
160110401,29872398773
200137452,3419404419406
250136402,5417097
417098

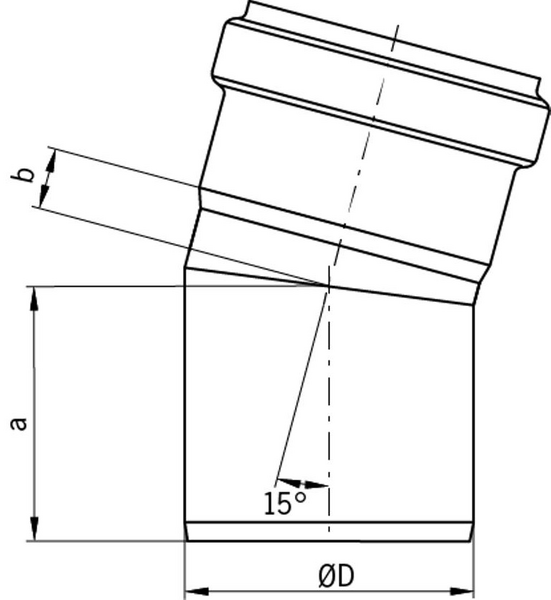

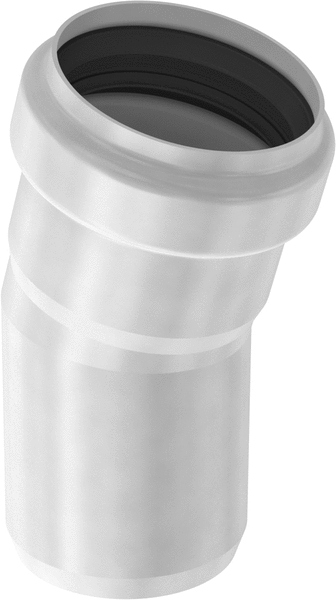

Коліно 15°

УщільнювачD, ммa, ммb, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM5054120,19872498774
7566160,39872698776
11078150,49872898778
12584190,5419744419746
16099291,09873098780
200123311,9419399419401
250136402,5417099
417100
Viton5054120,19872598775
7566160,39872798777
11078150,49872998779
12584190,5419745419747
16099291,09873198781
200123311,9419400419402
250136402,5417101
417102

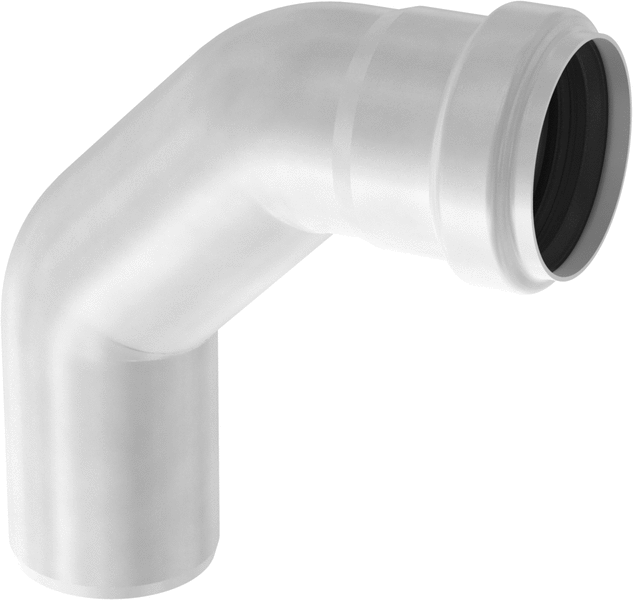

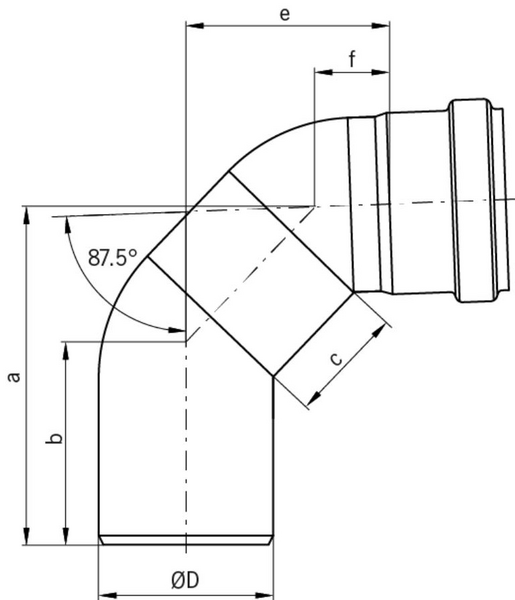

Довге коліно 87,5°

УщільнювачD, ммa, ммb, ммc, ммe, ммf, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM50123715075250,3419146419000
75146875088320,5419148419002
110175103250103391,4419150419004
160222126250183922,2419152419144
Viton50123715075250,3419147419001
75146875088320,5419149419003
110175103250103391,4419151419005
160222126250183922,2419153419145

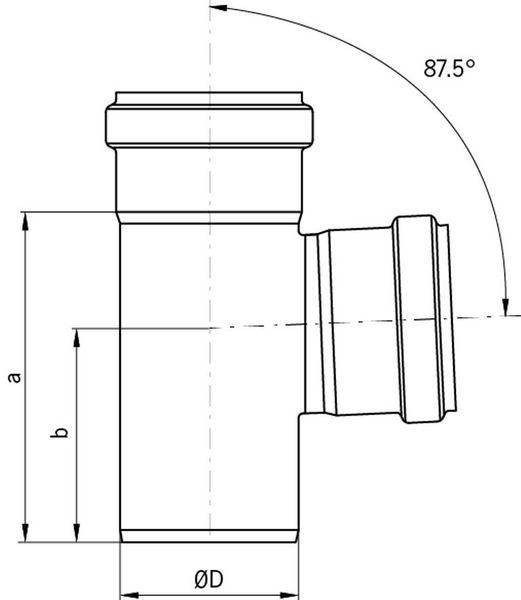

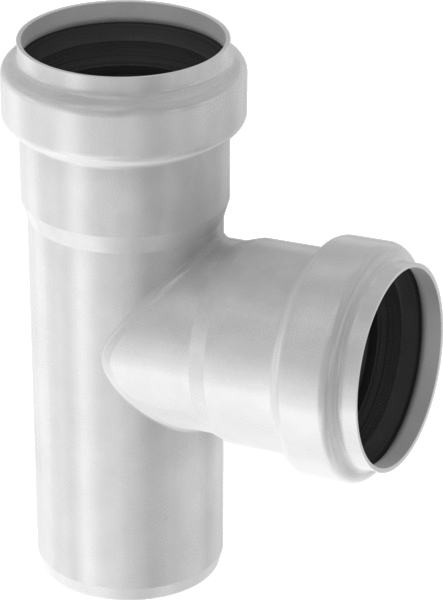

Трійник 87,5°

УщільнювачD, ммa, ммb, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM50106710,39873298782
75139900,59873498784
1101831170,89873698786
1252201350,9419748419750
1602881842,39873898788
2003332064,5419419419421
2503632155,5417103
417104
Viton50106710,39873398783
75139900,59873598785
1101831170,89873798787
1252201350,9419749419751
1602881842,39873998789
2003332064,5419420419422
2503632155,5417105
417106

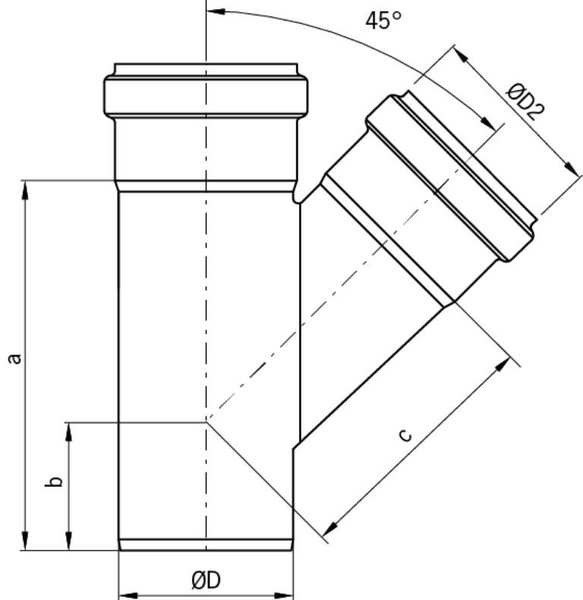

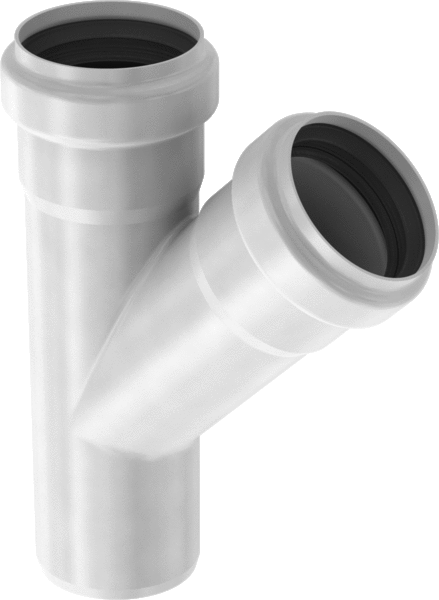

Трійник 45°

УщільнювачD, ммa, ммb, ммc, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM5012857760,39874898798
75179741100,59880098850
110233881491,09880298852
1252731031701,1419760419762
1603321192222,69880498854
2004151512745,7419427419429
2505131723369,2417107
417108
Viton5012857760,39874998799
75179741100,59880198851
110233881491,09880398853
1252731031701,1419761419763
1603321192222,69880598855
2004151512745,7419428419430
2505131723369,2417109
417110

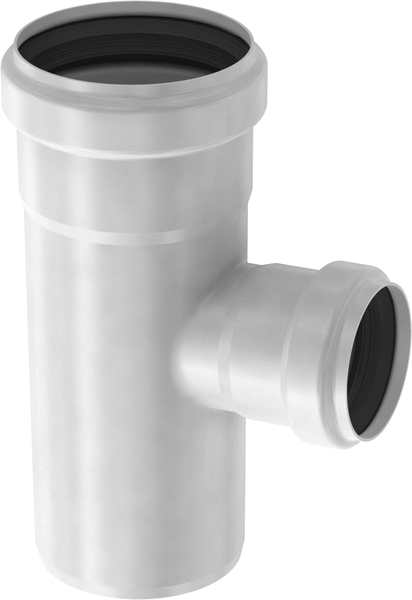

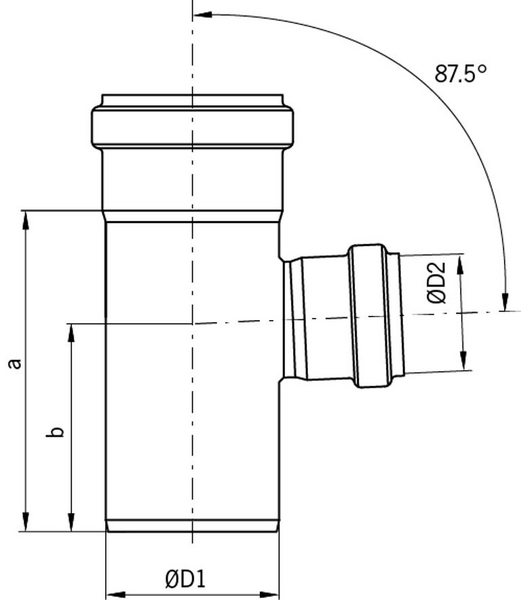

Трійник з редукцією 87,5°

УщільнювачD1, ммD2, ммa, ммb, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM7550139900,39892898930
110501831170,59893298934
110751831170,89893698938
125751871100,9419752419754
1251102051270,9419756419758
1601102881842,3400691400963
2001602931863,7419415419417
2502003492265,8417111
417112
Viton7550139900,39892998931
110501831170,59893398935
110751831170,89893798939
125751871100,9419753419755
1251102051270,9419757419759
1601102881842,3400692400964
2001602931863,7419416419418
2502003492265,8417113
417114

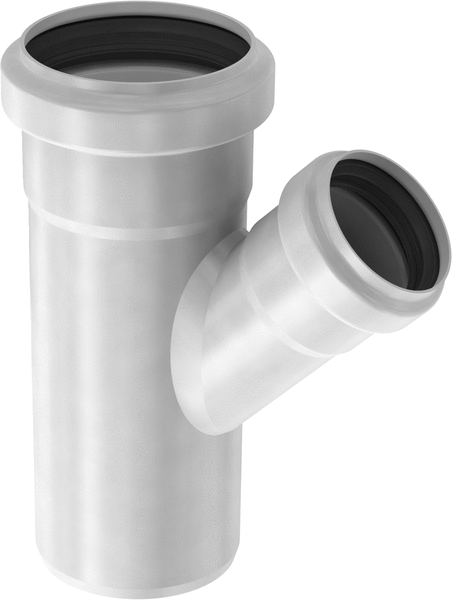

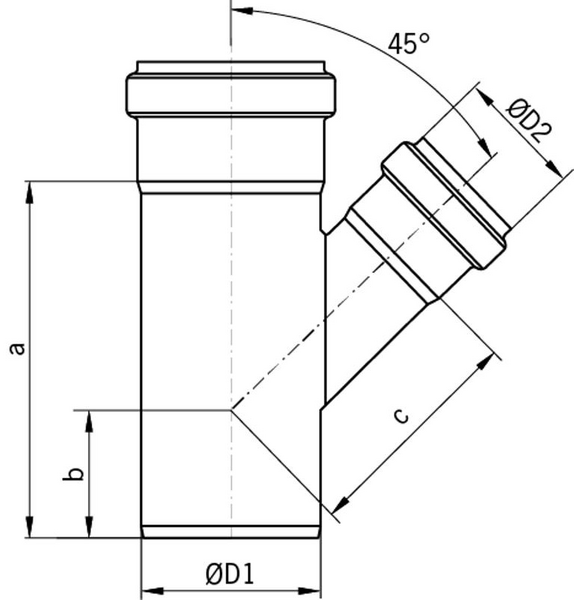

Трійник з редукцією 45°

УщільнювачD1, ммD2, ммa, ммb, ммc, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM755014456940,3400661400663
11050147421190,5400665400667
11075182601351,0400669400671
12575200651411,1419764419766
125110250901601,1419768419770
1601103321191912,6400699400701
2001603591232504,7419423419425
2502004291753077,6417115
417116
Viton755014456940,3400662400664
11050147421190,5400666400668
11075182601351,0400670400672
12575200651411,1419765419767
125110250901601,1419769419771
1601103321191912,6400700400702
2001603591232504,7419424419426
2502004291753077,6417117
417118

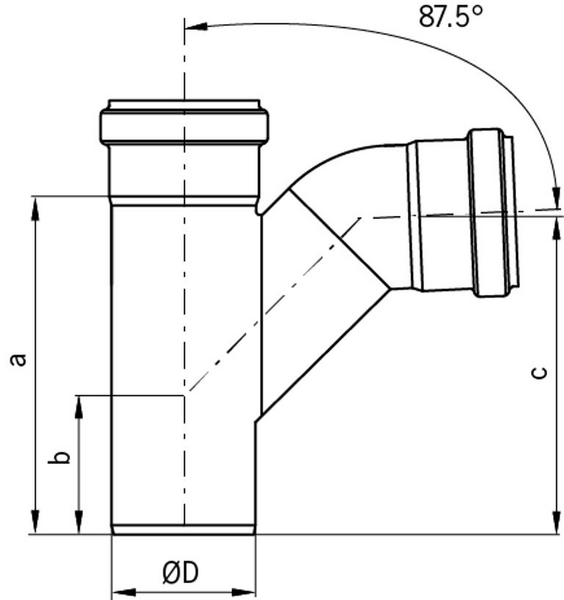

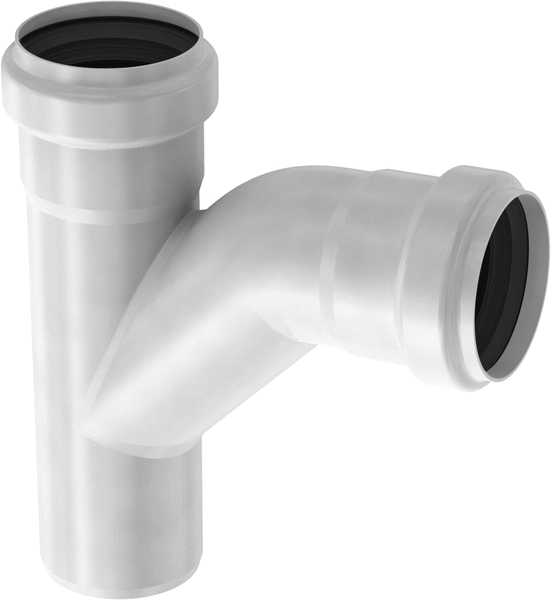

Трійник косий 87,5°

УщільнювачD, ммa, ммb, ммc, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM50128571170,39881498864
75179741570,69881698866
110233882091,19881898868
1603321843022,89882098870
Viton50128571170,39881598865
75179741570,69881798867
110233882091,19881998869
1603321843022,89882198871

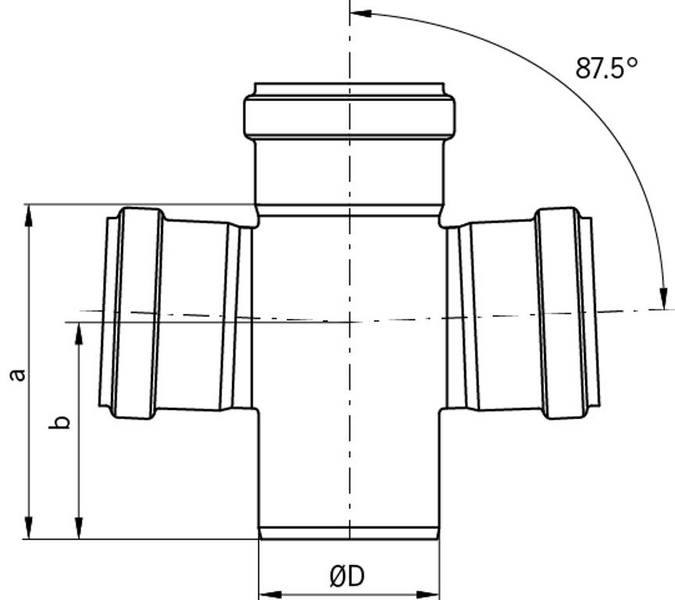

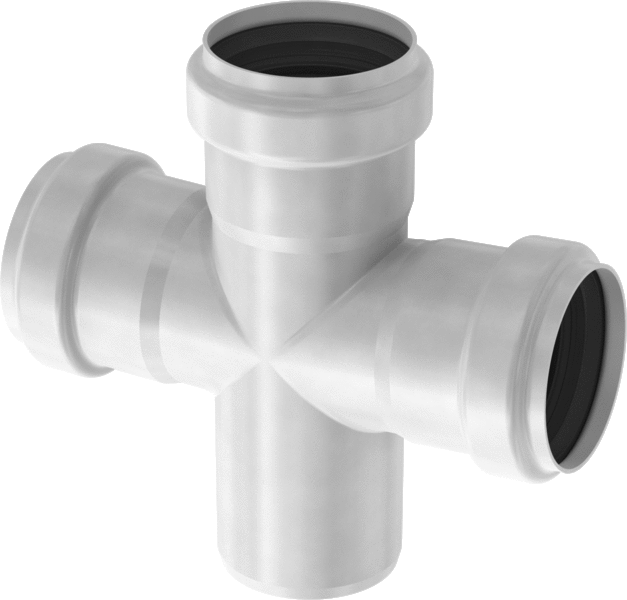

Хрестовина 87,5°

УщільнювачD, ммa, ммb, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM50106710,39874098790
75139900,69874298792
1101831170,99874498794
1602881842,79874698796
Viton50106710,39874198791
75139900,69874398793
1101831170,99874598795
1602881842,79874798797

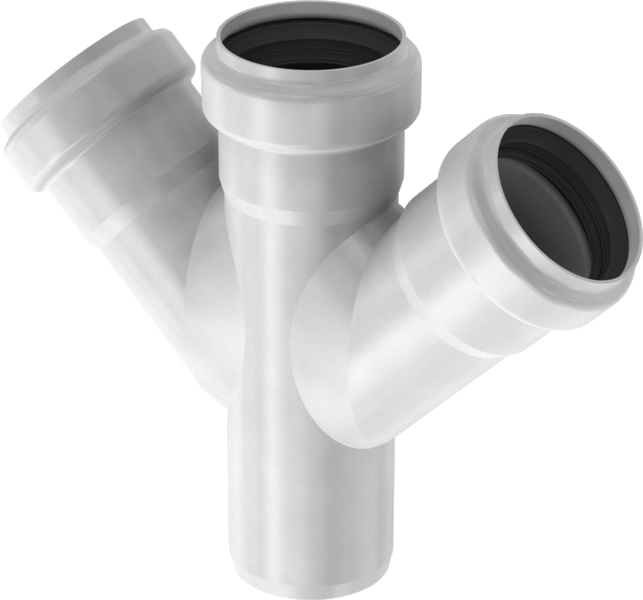

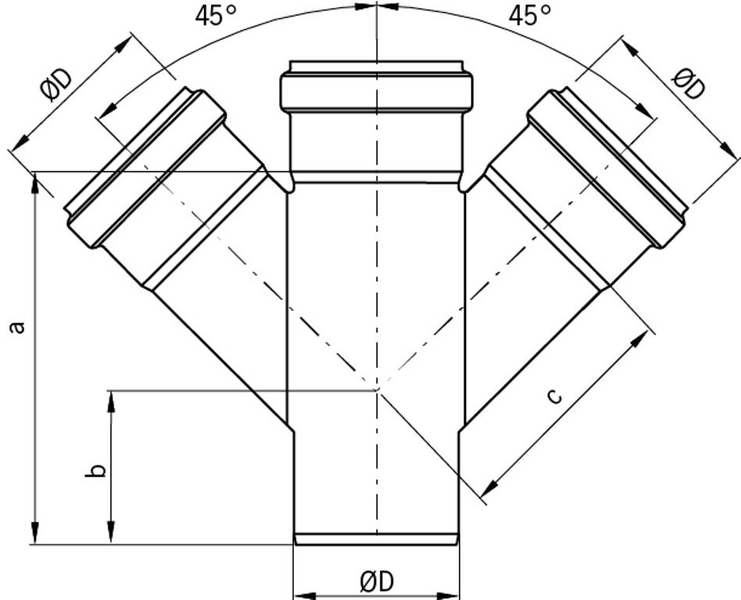

Хрестовина 45°

УщільнювачD, ммa, ммb, ммc, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM5012857760,49880698856
75179741100,79880898858
110233881491,29881098860
1603321842223,59881298862
25050917233611417119
417120
Viton5012857760,49880798857
75179741100,79880998859
110233881491,29881198861
1603321842223,59881398863
25050917233611417121
417122

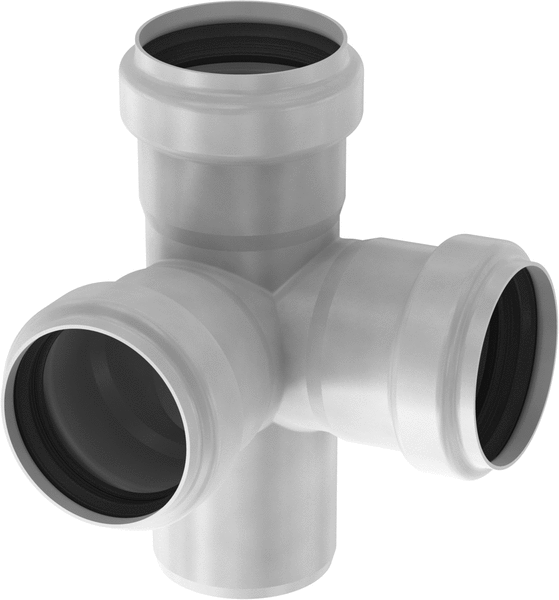

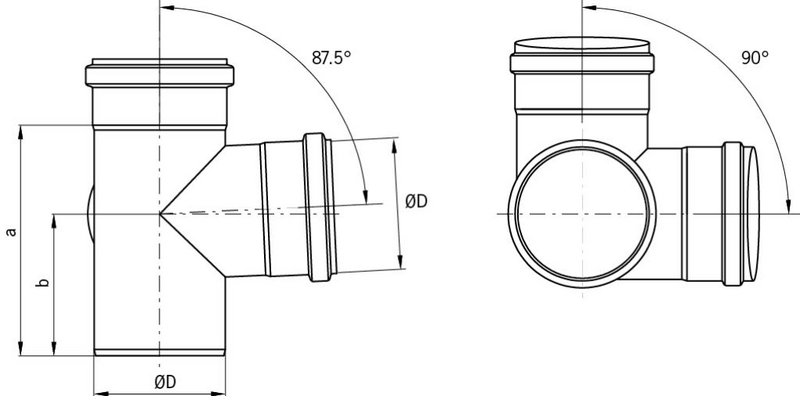

Хрестовина кутова 87,5°

УщільнювачD, ммa, ммb, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM50106710,4419162419210
75139900,7419164419212
1101831171,1419166419214
1252201351,6417020
417021
1602881842,9419168419216
Viton50106710,4419163419211
75139900,7419165419213
1101831171,1419167419215
1252201351,6417054
417055
1602881842,9419169419217

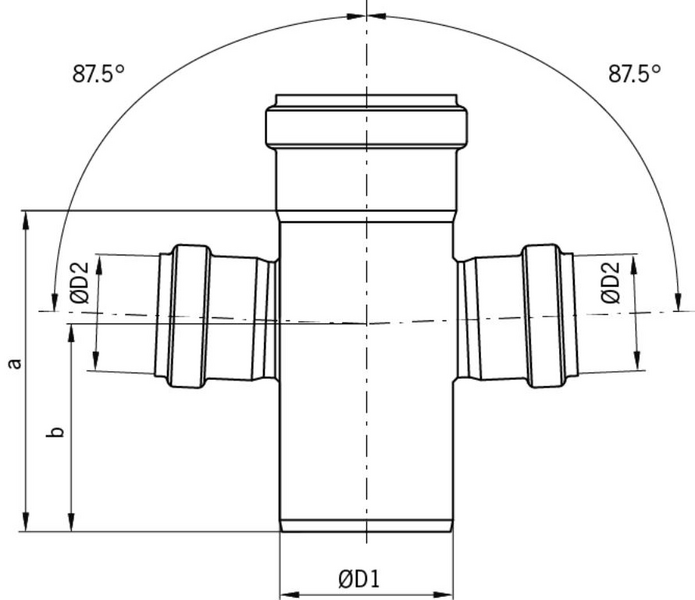

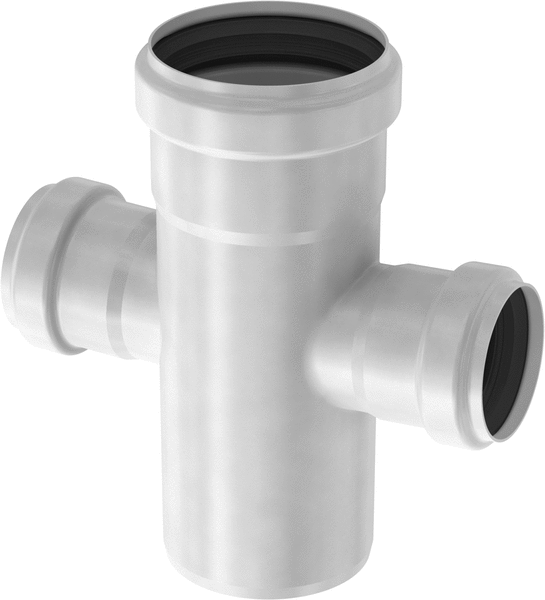

Хрестовина з редукцією 87,5°

УщільнювачD1, ммD2, ммa, ммb, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM7550139900,39894098942
110501831170,69894498946
110751831170,99890098902
1601102881842,7400695400697
Viton7550139900,39894198943
110501831170,69894598947
110751831170,99890198903
1601102881842,7400696400698

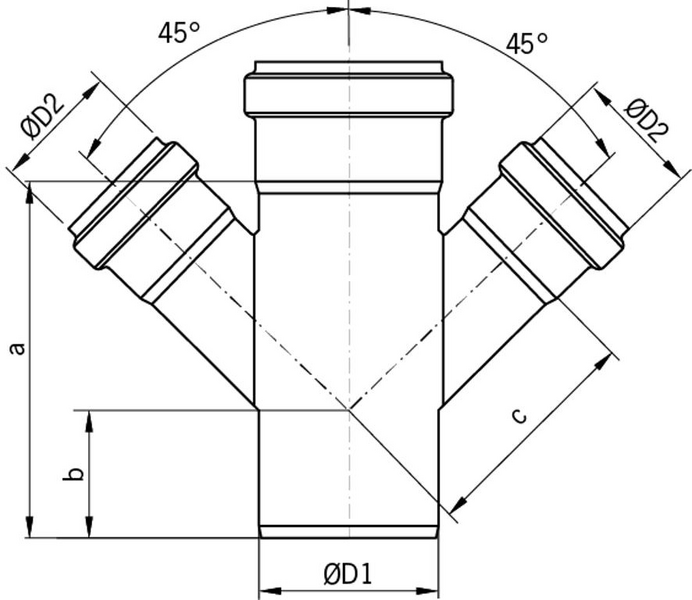

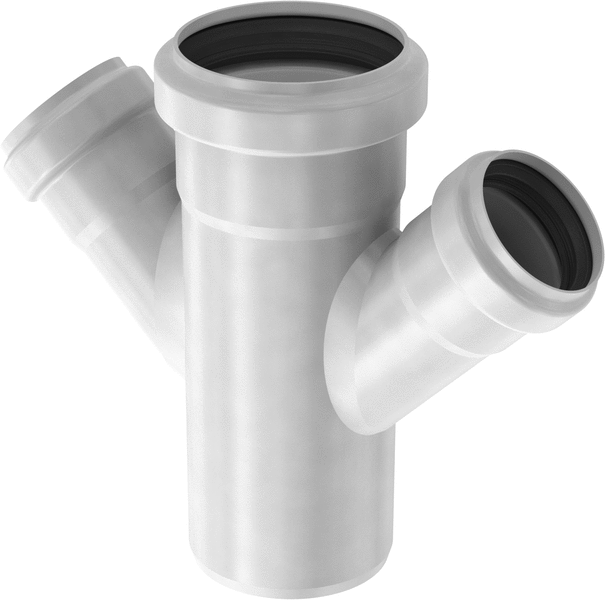

Хрестовина з редукцією 45°

УщільнювачD1, ммD2, ммa, ммb, ммc, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM755014456940,4400673400675
11050147421190,7400677400679
11075182601351,2400681400683
1601103321191903,5400703400705
25020042915030710,1417123
417124
Viton755014456940,4400674400676
11050147421190,7400678400680
11075182601351,2400682400684
1601103321191903,5400704400706
25020042915030710,1417125
417126

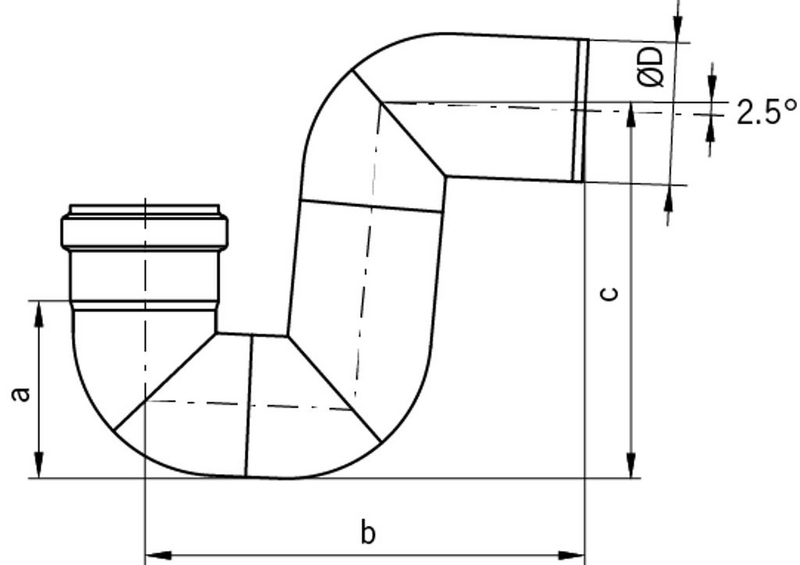

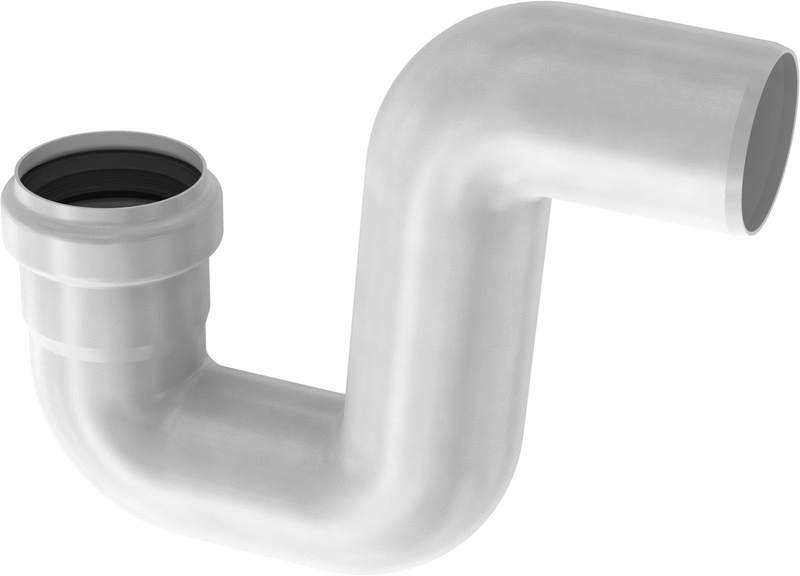

Сифон

УщільнювачD, ммa, ммb, ммc, ммВага, кгСталь марки AISI 304Сталь марки AISI 316
EPDM5050501490,59882298872
7575751930,79882498874
1101101102541,39882698876
1601601603473,39882898878
Viton5050501490,59882398873
7575751930,79882598875
1101101102541,39882798877
1601601603473,39882998879
