Сепаратор жиру ACO LIPATOR

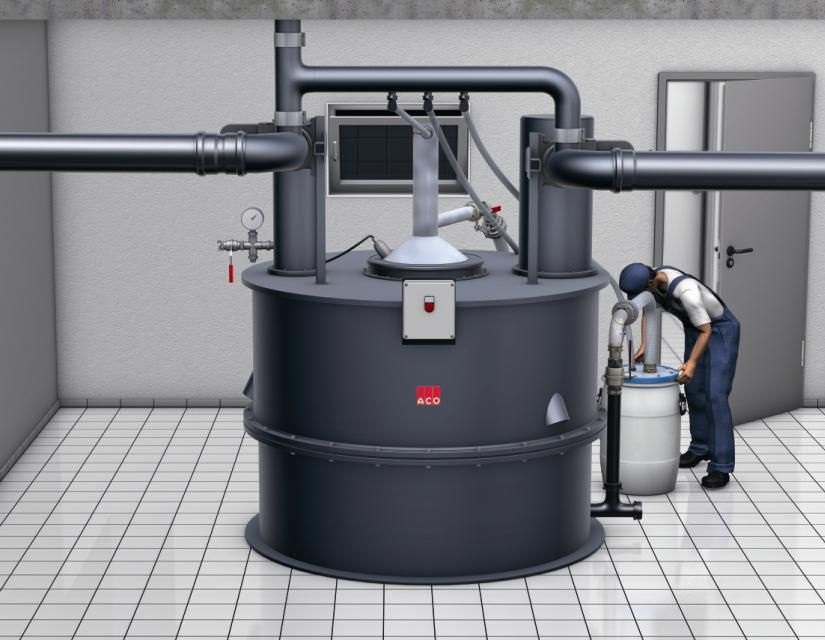

Жир та шлам з сепаратора відкачуються в спеціальні бочки, що дозволяє обслуговувати сепаратор без зупинки його роботи. Жир розріджується за допомогою нагрівального елементу, розташованого в верхньому конусі та надходить в бочки об'ємом 60 л (можлива також установка накопичувача місткістю до 1м3).

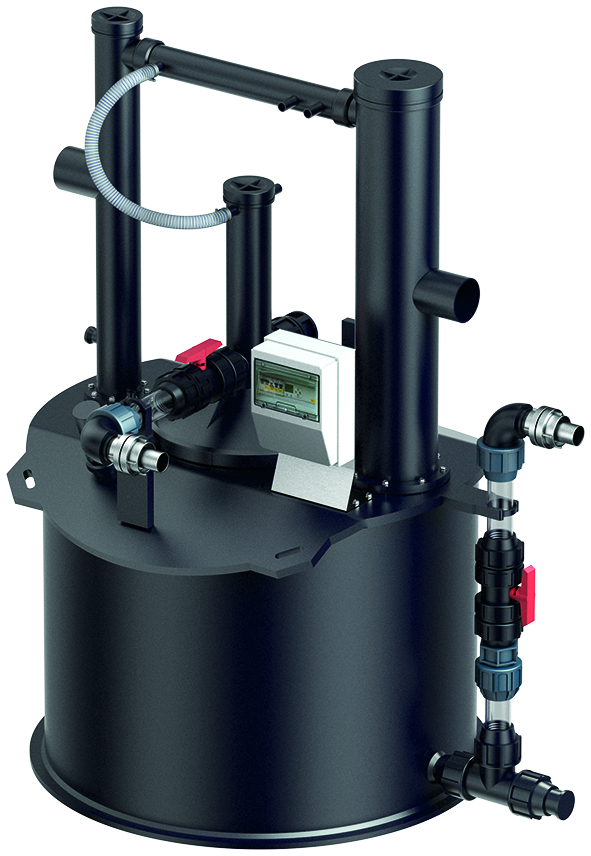

LIPATOR - PE

Сепаратор жиру з поліетилену

Cепаратори, виготовлені з нержавіючої сталі AISI 304, мають вбудований відстійник та встановлюються в незамерзаючих приміщеннях. Надійна та міцна конструкція сепаратора забезпечує тривалий термін експлуатаціїї-25 років.

Технічні особливості:

  • Оптимальне рішення для розташування в приміщеннях, де немає можливості прямого доступу асенізаційної машини
  • Відповідіність нормам EN 1825-1 номінальних розмірів NS (2/4/10/20/25)
  • Зона накопичення жиру та осаду має форму конусу
  • Підключення труби входу/виходу DN 100/150 або 200 (OD 110/160 або 200)
  • Вентиляційний міст для з'єднання вхідних та вихідних патрубків
  • Ручне видалення жиру та осаду
  • Пристрій для змішування (додаткова опція)
  • Електричний нагрівальний елемент для гомогенізації жирового шару
  • Пристрій для заповнення з регулятором тиску
  • Проба жиру для визначення максимального жирового шару
  • Пульт керування для змішувача, нагрівального елемента, пристрій заповнення, проба жиру, видалення жиру та осаду












Базова комплектація В

відкачування та очищення проводиться через кришку


Рівень комплектації 1

  • з трубою відкачування

Рівень комплектації 2

  • з трубою для відкачування
  • з компресором для миття під високим тиском
  • з ручним керуванням
  • з можливістю установки насоса відкачування (опція)

Рівень комплектації 3

  • з трубою для відкачування
  • з компресором для миття під високим тиском
  • з автоматичним управлінням
  • з можливістю установки насоса відкачування (опція)

Комплектація показана на прикладі овального сепаратора жиру з нержавіючої сталі. Для інших матеріалів і форм внутрішніх сепараторів комплектація аналогічна.

Ном.
розмір
NS
Діаметр
DN
Розміри
LxWxH/
∅DxH,
мм
V жиру,
л
V заг.,
л
Вага (порожній),
кг
Вага (заповнений),
кг
Артикул
зі змішувачем
1100880x660x183030150702203570.40.10
21001750x700x1980654501005503571.40.10
4100∅980x445805701507203574.40.10
10150∅1660x660120157028017003580.40.10
20200∅1920x700160225034018503590.40.10
25200∅1920x700160250034028703595.40.10

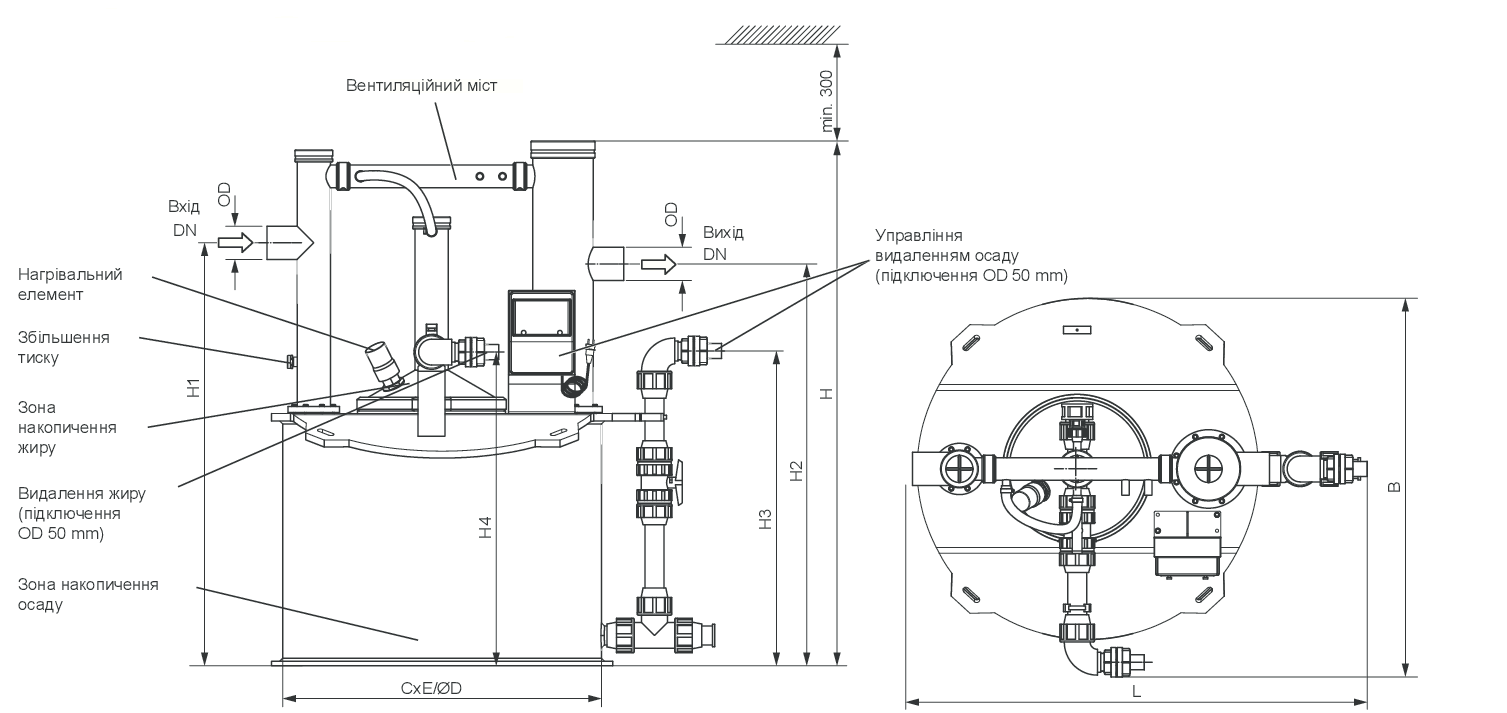

Ном.
розмір
NS
OD,
мм
L,
мм
B,
мм
C,°E,°∅D,
мм
H1,
мм
H2,
мм
H3,
мм
H4,
мм
H,
мм
11101020830660660-15101440104012101830
211017408501060700-15801510102013651980
411015001270--105514001330106010301830
1016019901530--152518001730106013752210
2020022401910--177519001830106014352320
2520022401910--177520001930106015352420
АСО Каталог Cепаратори жируpdf
стр.38  ACO  LIPATOR ® -PEpdf

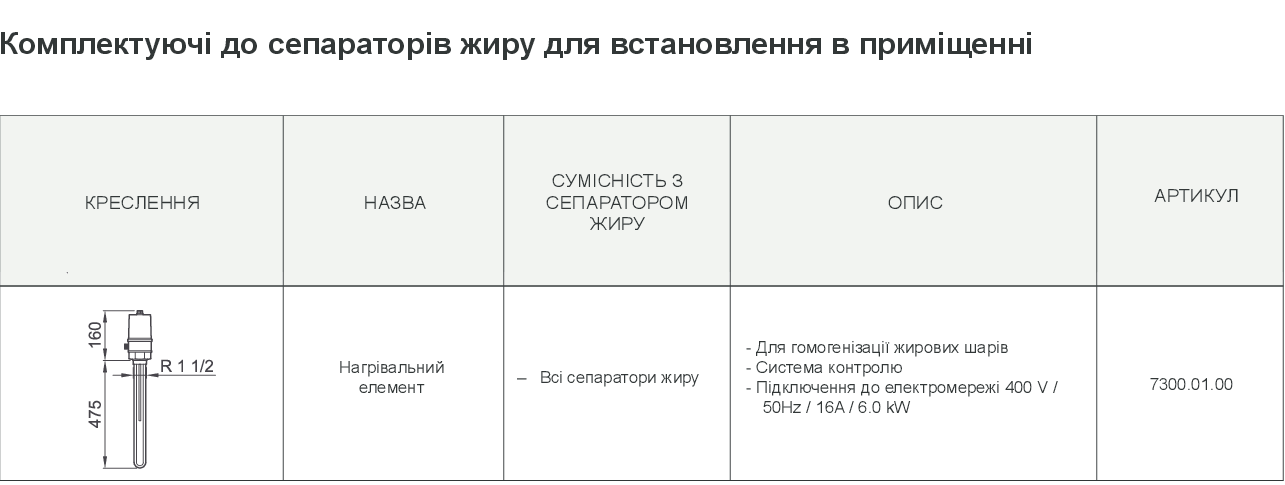

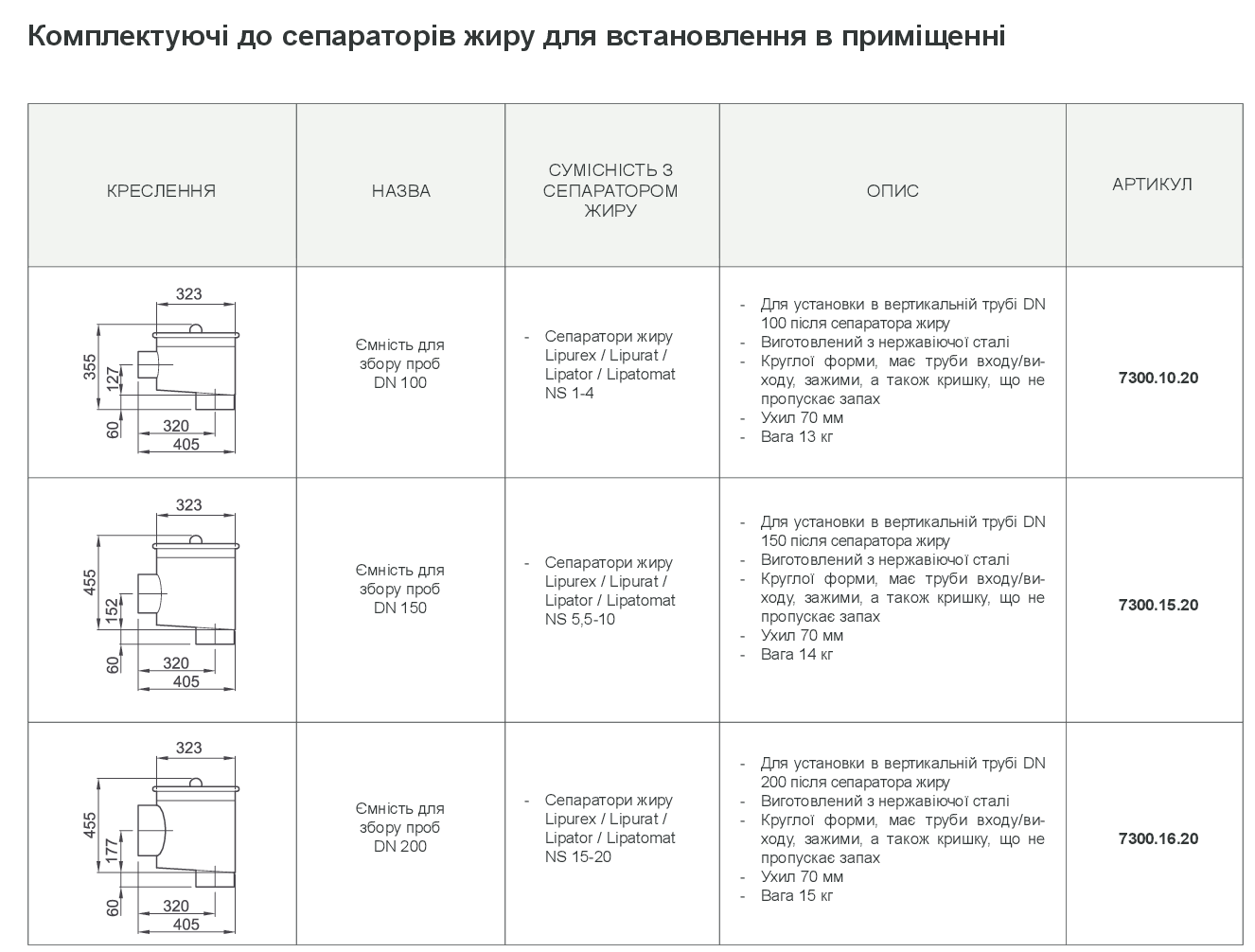

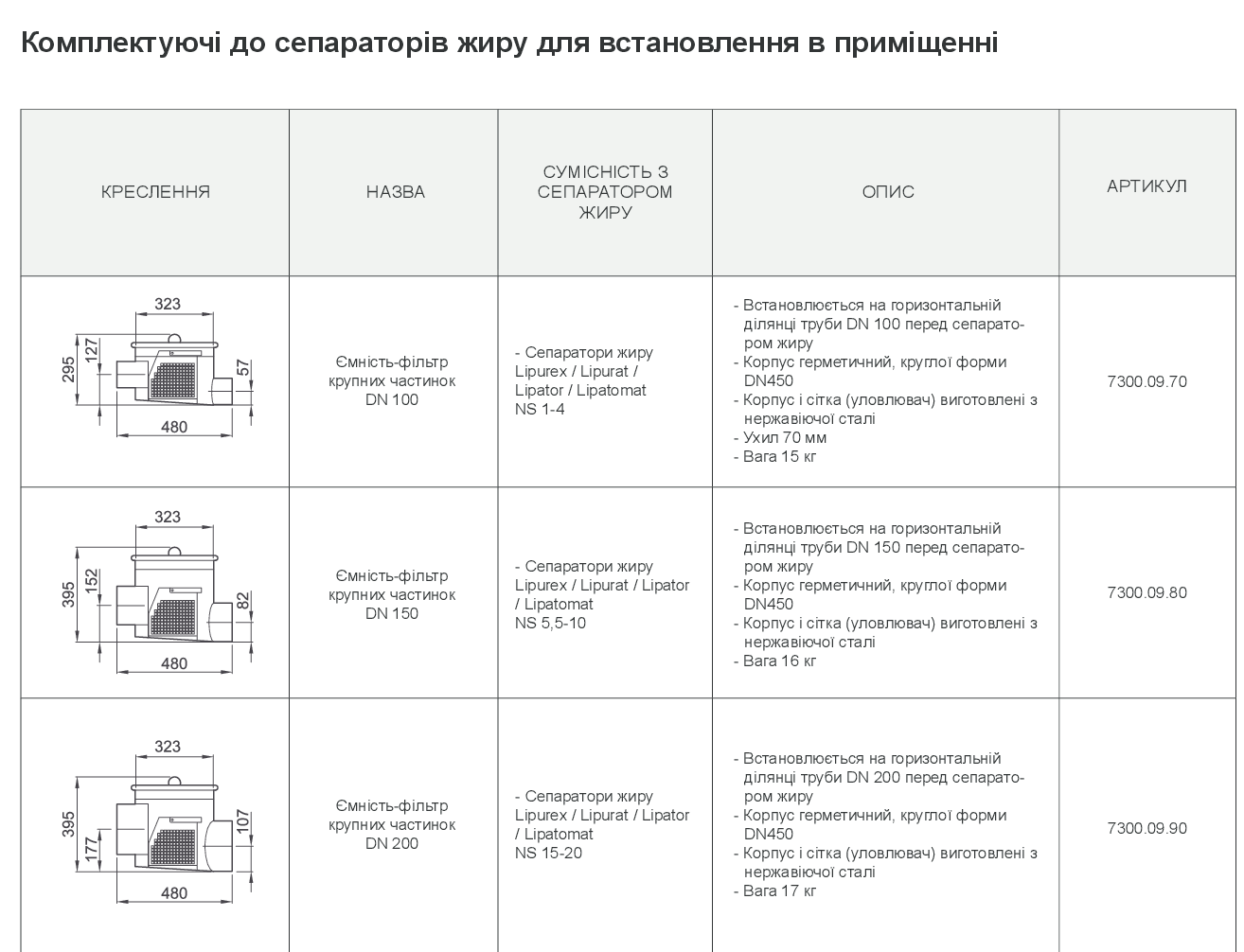

Комплектуючі до сепараторів жиру

АСО Монтаж сепараторів жиру в приміщенні pdf

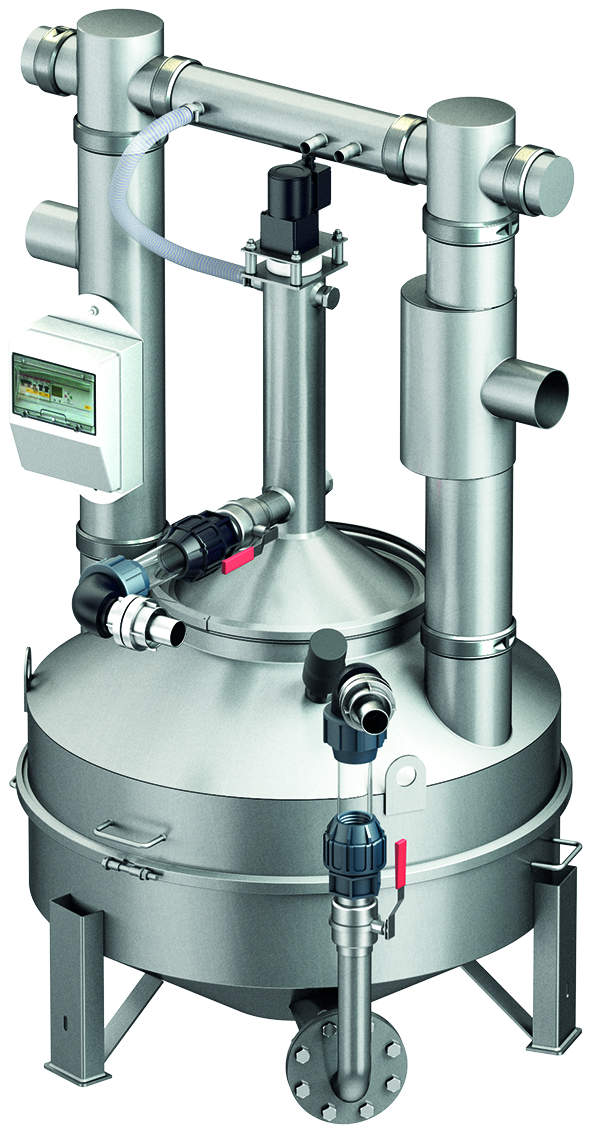

LIPATOR - VA

Сепаратор жиру з нержавіючої сталі

Cепаратори, виготовлені з нержавіючої сталі AISI 304, мають вбудований відстійник та встановлюються в незамерзаючих приміщеннях. Надійна та міцна конструкція сепаратора забезпечує тривалий термін експлуатаціїї-25 років.

Технічні особливості:

  • Оптимальне рішення для розташування в приміщеннях, де немає можливості прямого доступу асенізаційної машини
  • Відповідіність нормам EN 1825-1 номінальних розмірів NS (2/4/10/20/25)
  • Зона накопичення жиру та осаду має форму конусу
  • Підключення труби входу/виходу DN 100/150 або 200 (OD 110/160 або 200)
  • Вентиляційний міст для з'єднання вхідних та вихідних патрубків
  • Ручне видалення жиру та осаду
  • Пристрій для змішування (додаткова опція)
  • Електричний нагрівальний елемент для гомогенізації жирового шару
  • Пристрій для заповнення з регулятором тиску
  • Проба жиру для визначення максимального жирового шару
  • Пульт керування для змішувача, нагрівального елемента, пристрій заповнення, проба жиру, видалення жиру та осаду












Базова комплектація В

відкачування та очищення проводиться через кришку


Рівень комплектації 1

  • з трубою відкачування

Рівень комплектації 2

  • з трубою для відкачування
  • з компресором для миття під високим тиском
  • з ручним керуванням
  • з можливістю установки насоса відкачування (опція)

Рівень комплектації 3

  • з трубою для відкачування
  • з компресором для миття під високим тиском
  • з автоматичним управлінням
  • з можливістю установки насоса відкачування (опція)

Комплектація показана на прикладі овального сепаратора жиру з нержавіючої сталі. Для інших матеріалів і форм внутрішніх сепараторів комплектація аналогічна.

Ном.
розмір
NS
Діаметр
DN
Розміри ∅DxH,
мм
V жиру,
л
Вага (порожній),
кг
Вага (заповнений),
кг
Артикул
зі змішувачем
Артикул
без змішувача
2100750x8802201503707672.40.507672.40.10
4100980x4454801906707674.40.507674.40.10
101501500x650140030017007680.40.507680.40.10
202001750x775202036023807690.40.507690.40.10
252001750x775226036026207695.40.507695.40.10

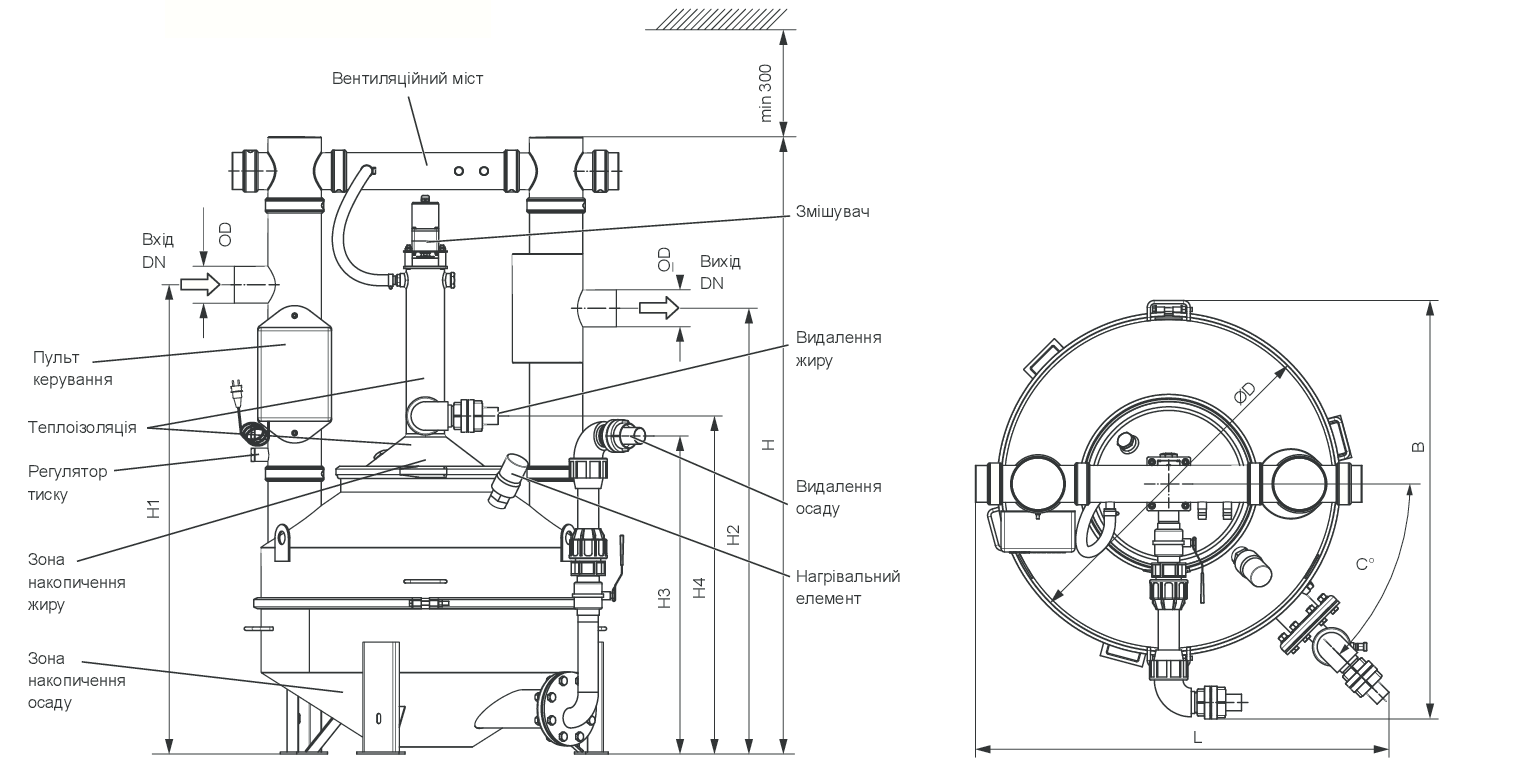

Ном.
розмір
NS
Діаметр
DN
OD,
мм
L,
мм
B,
мм
С, ° ∅D,
мм
H1,
мм
H2,
мм
H3,
мм
H4,
мм
H,
мм
21001101,1709701156401300123096010501700
41001101,2351300459801400133095010101850
101501601,71016704515001800173095013802200
202002001,95018804517501900183094014902320
252002001,95018804517502000193094015902420
АСО Каталог Cепаратори жируpdf
стр.52  ACO  LIPATOR ® -VApdf

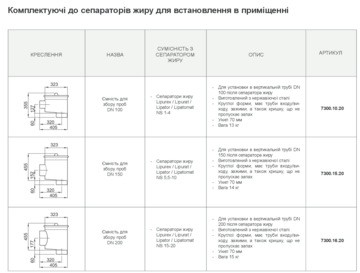

Комплектуючі до сепараторів жиру

АСО Монтаж сепараторів жиру в приміщенні pdf
