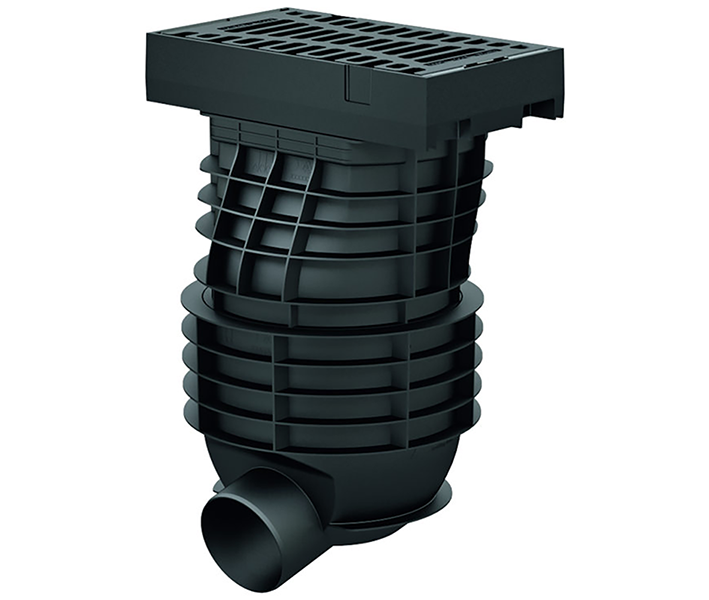

ACO Combipoint

Система ACO Combipoint PP виготовлена з пластику, який може обертатися, розтягуватися або ставитись під кутом.

Система включає в себе вуличні стоки, виготовлений з попередньо сформованих пластикових компонентів і елементів балансування навантаження заліза.

Зовнішній водовідведення з високою гідравлічної потужністю:

  • Пласка поверхня - система розподіляє динамічне навантаження
  • Швидка і проста установка завдяки малій вазі
  • Антивандальна система
  • Клас навантаження D400, згідно БДС EN 124: 2003

Головна перевага даної системи - це конструктивна особливість, яка полягає в том, що чавунна рама та решітка не надає навантаження на полімерний корпус. Завдяки цьому система має високу міцність та водночас є легкою та економічною при монтажі.

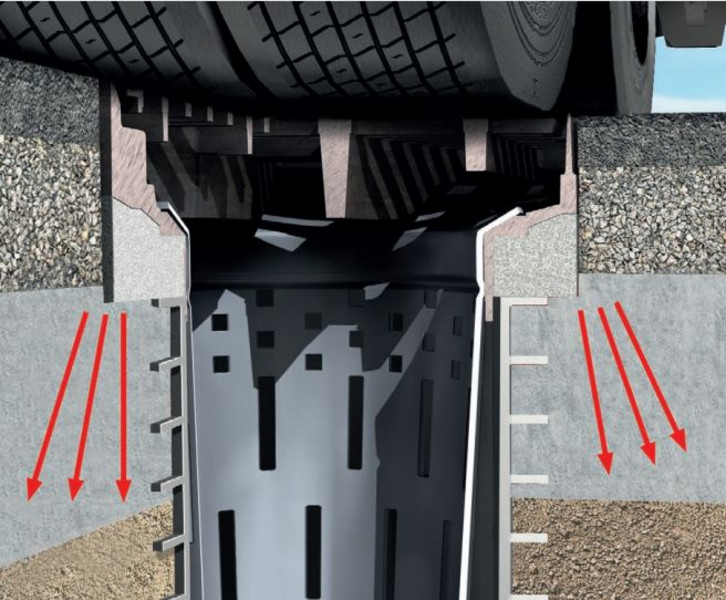

Конструктивна особливість системи - це розділення корпусу (нижньої частини) та чавунної рами з решіткою (верхньої частини) технологічним зазором 30 мм у процесі монтажу. Завдяки цьому є ряд переваг:

  • під час експлуатації немає тиску на корпус дощоприймача;
  • просадка поверхні дорожнього покриття відбувається з чавунною рамою АСО Combipoint РР (решітка завжди на одному рівні з покриттям);
  • немає необхідності демонтажу корпусу дощоприймача під час ремонтних робіт дорожнього покриття;
  • зменшується вага конструкції;
  • спрощується монтаж системи.

Рама та решітка ACO Combipoint РР виготовлені з чавуну високого класу зі сфероїдольного графіту (GGG), що відрізняється стійкістю до корозії, до впливу агресивних стічних вод, погодніх умов, стійкістю до великих навантажень. Вони мають високі показники зносостійкості, високу межу міцності на розрив та високу деформаційну еластичність. Решітки розраховані на класи навантаження до C 250 та D 400.

Форма решітки попереджає потрапляння у щілину колес велосипеда чи коляски. Для запобігання забруднення колектора усередину вставляється корзина, яку можна виймати. Чавунний підрамник та решітка надійно з’єднуються за допомогою спеціальних фіксаторів.


Система АСО Combipoint PP надає унікальні можливості при монтажі:

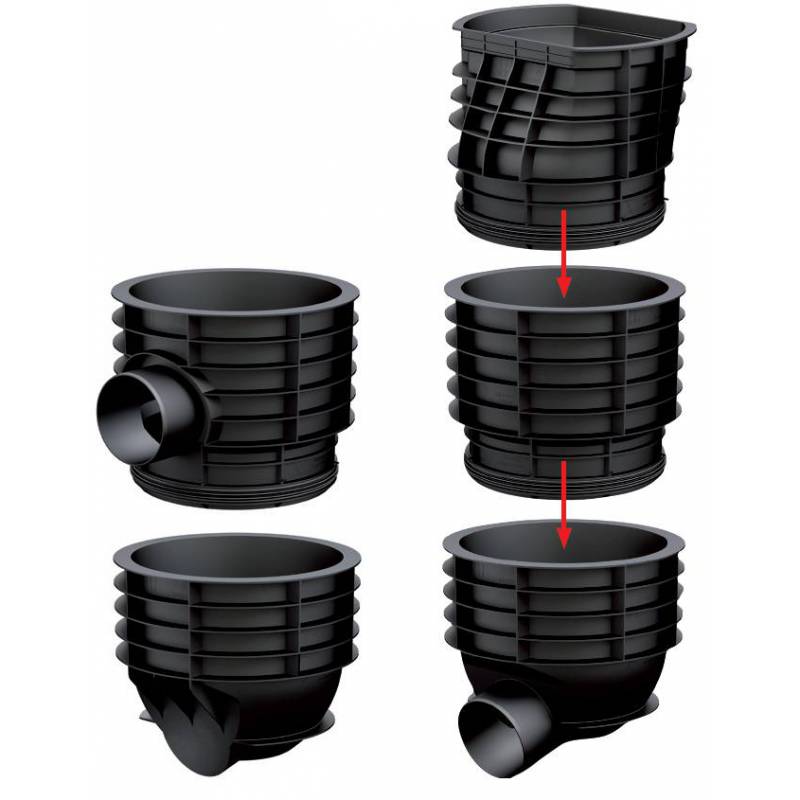

  • різні елементи системи можуть бути зібрані як конструктор у залежності від конкретного монтажного вузла;
  • низька вага елементів дозволяє виконувати розвантаження та монтаж самотужки, без залучення техніки або великої кількості робочої сили;
  • частини корпусу дощоприймача можуть повертатися та нахилятися відносно один одного, що спрощує монтаж;
  • з’єднання на гумових ущільнювачах швидко фіксуються у потрібному положенні у процесі експлуатації. не дозволяють воді протікати на стиках.

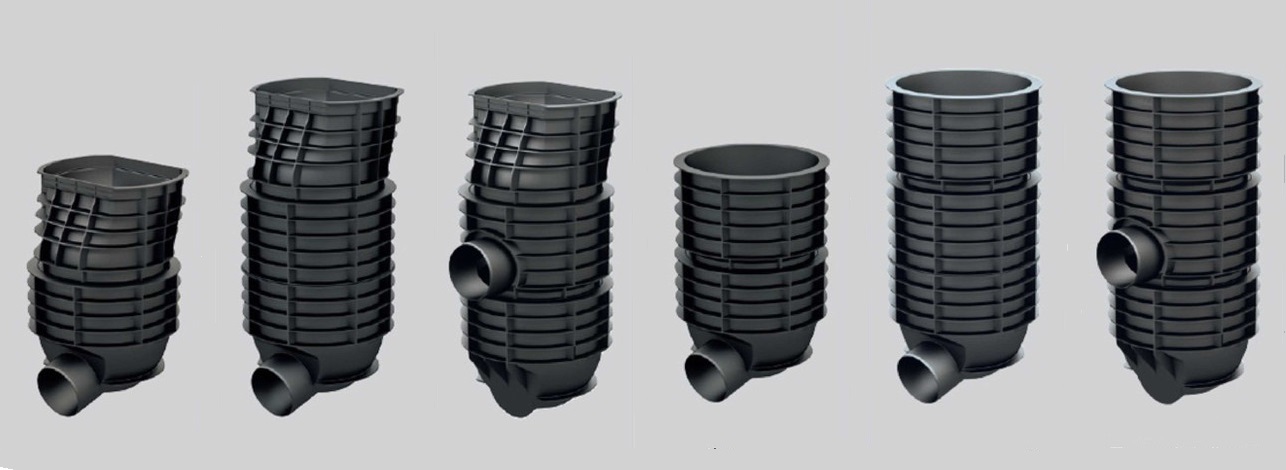

Варіанти конфігурації системи

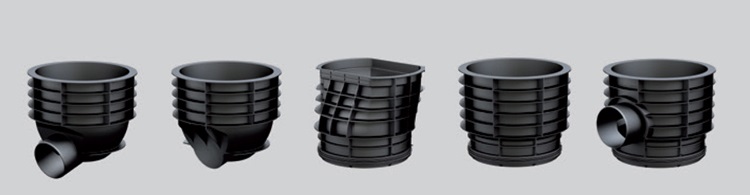

8901089011890128901389014
2,6 кг2,5 кг2,6 кг2,6 кг2,8 кг
h= 350 ммh= 350 ммh= 350
(240-300) мм
h= 350
(240-300) мм
h= 350
(270-290) мм
DN160

300x500
500x500

89010
89012
89010
89013
89012
89011
89014
89012
89010
89013
89010
89013
89013
89010
89014
89013

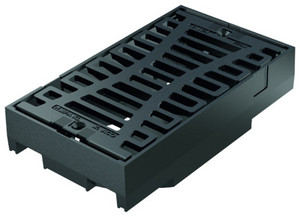

Решітка дощоприймальна C250
АртикулДовжина,
мм
Ширина,
мм
Висота,
мм
Вага,
кг
8911152430010035,5
8911352450010074

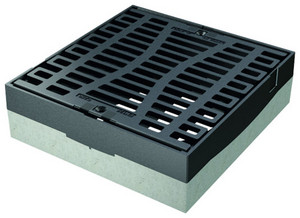

Решітка дощоприймальна D400
АртикулДовжина,
мм
Ширина,
мм
Висота,
мм
Вага,
кг
8911552430010040
8911752450010080
