Низькі канали АСО Civicline CL 150

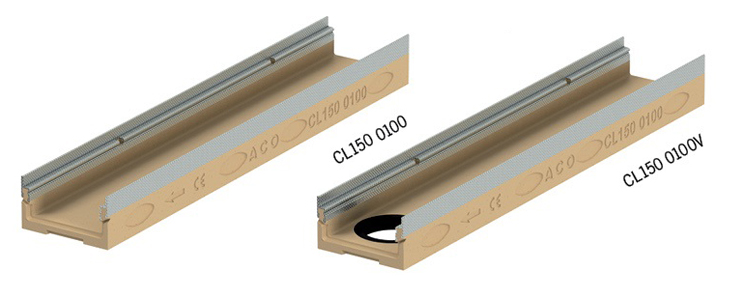

1ACO-Civicline CL150

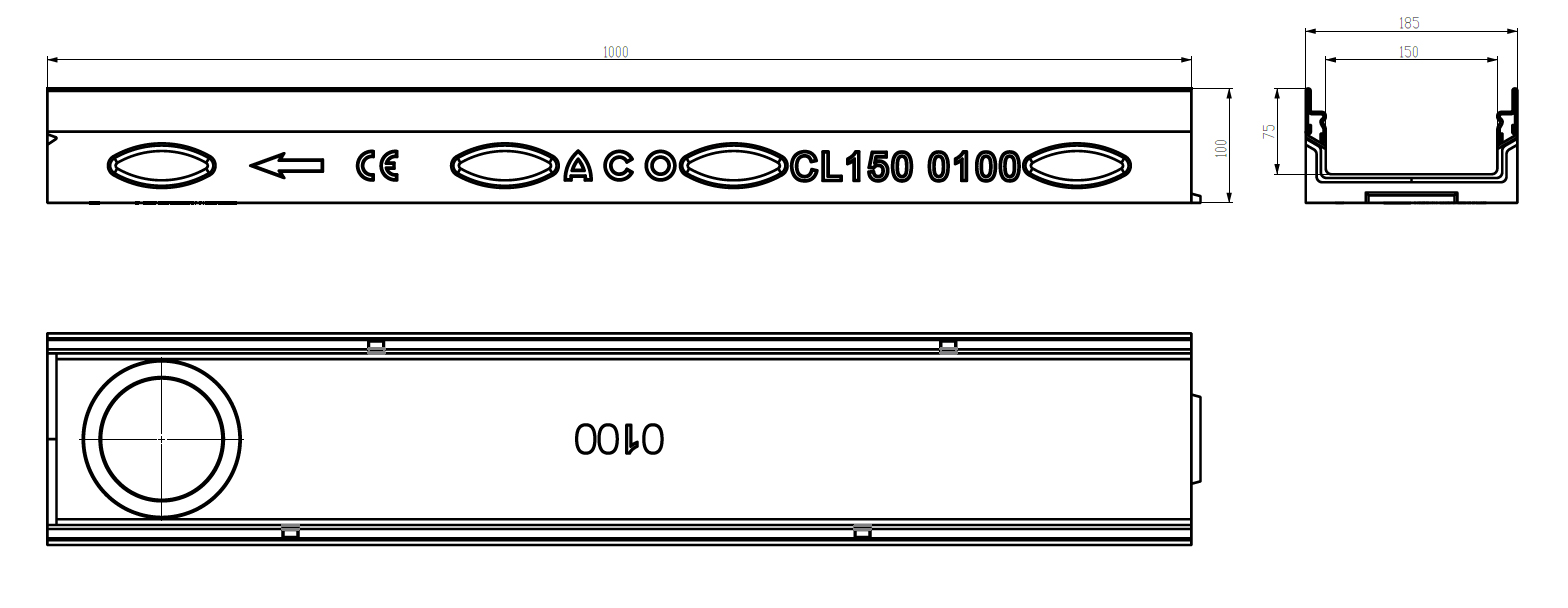

ACO-Civicline CL150 Size
Тип каналаАртикулДовжина, ммШирина, ммВисота, ммВага, кг
0100413218100018510015,0
0100V ³⁾413219100018510014,2

3) – Канал з відводом DN100 з ущільнювачами.

Відповідність європейським та українським стандартам
З системою безболтового кріплення Drainlock

Конфігуратор АСО дозволяє підібрати дизайн та матеріал решітки відповідно до типу покриття.

Клас навантаження В125

12
МатеріалДовжина,
мм		Ширина,
мм		Розміри
отворів,
мм		Площа отворів
решітки
(см2/м)		Вага,
кг		Артикул
оцинкована сталь100017330x1011825,4133601
50017330x1011822,7133602
нержавіюча сталь100017330x1011825,3133603
50017330x1011822,7133604
9
МатеріалДовжина,
мм		Ширина,
мм		Розміри
отворів,
мм		Площа отворів
решітки
(см2/м)		Вага,
кг		Артикул
оцинкована сталь100017396875,1133625
50017396872,5133626
нержавіюча сталь100017396875,1133627
50017396872,6133628
8
МатеріалДовжина,
мм		Ширина,
мм		Розміри
отворів,
мм		Площа отворів
решітки
(см2/м)		Вага,
кг		Артикул
нержавіюча сталь100017366886,4133633
50017366883,1133634

Клас навантаження C250

2
МатеріалДовжина,
мм		Ширина,
мм		Розміри
отворів,
мм		Площа отворів
решітки
(см2/м)		Вага,
кг		Артикул
ковкий чавун500173125785,313070
10
МатеріалДовжина,
мм		Ширина,
мм		Розміри
отворів,
мм		Площа отворів
решітки
(см2/м)		Вага,
кг		Артикул
ковкий чавун50017329 x 125955,313073
12
МатеріалДовжина,
мм		Ширина,
мм		Розміри
отворів,
мм		Площа отворів
решітки
(см2/м)		Вага,
кг		Артикул
оцинкована сталь100017330x1011825,76133605
50017330x1011822,84133606
нержавіюча сталь100017330x1011825,66133607
50017330x1011822,85133608

Клас навантаження С250

  • Відповідність європейським та українським стандартам
  • З бічним розміщенням щілини
  • З направляючими вкладками
  • З посиленою кромкою
  • Висота 105 мм

Щілинна рама, h=105 мм

Довж.,
мм		Ширина,
мм		Розміри
отворів,
мм		Площа отворів
решітки
(см2/м)		Вага,
кг		Арт.
оцин. сталь100018012,51257,849955
50018012,51254,049956
нерж. сталь100018012,512513,049961
50018012,51256,549962

Щілинна рама ревізійна, h=105 мм

Довж.,
мм		Ширина,
мм		Розміри
отворів,
мм		Площа отворів
решітки
(см2/м)		Вага,
кг		Арт.
оцин. сталь50017412,51256,849957
нерж. сталь50017412,51254,049963

Дизайнерські рішення для решіток

SlotTop

Переваги системи:

  • виготовлені з нержавіючої сталі (оцинк. сталь тільки під запит)
  • застосувується з системами АСО Multiline та XtraDrain
  • можливість встановлення у будь який тип покриття наявність спеціальної захисної плівки, що запобігає забрудненню будівельними матеріалами (пісок,цемент, клей тощо) під час монтажу
  • наявність ревізійного елементу для обслуговування та чищення
  • безпечні для велосипедистів та засобів індивідуального пересування

Cистема щілинних каналів ACO DRAIN® SlotTop – це вдале поєднання функціональноного рішення та естетичного смаку. Цю систему водовідведення можна охарактеризувати як «прихована», але «ефективна».

На вигляд вона ледь помітна, та насправді виконує повноцінну функцію водовідведення, наче канал зі звичайно решіткою.

Щілинні канали АСО – сучасне рішення для благоустрію об‘єктів з високими вимогами до дизайну.

ACO DRAIN® SlotTop Single

Дизайн з однією щілиною.

1SlotTop-Single
4SlotTop-Strip

ACO DRAIN® SlotTop Double

Дизайн з подвійною щілиною.

SlotTop-Double
2SlotTop-Double

ACO DRAIN® SlotTop Triple

Дизайн з трьома щілинами.

SlotTop-Triple
2SlotTop-TRIPLE

ACO DRAIN® SlotTop Strip

Дизайн щілини- стрічка.

2SlotTop-Strip
2SlotTop-Single
3SlotTop-Strip

Ревізійний елемент (довжина 0,5 м) дозволяє мати легкий доступ до каналу.

Інтегрована корзина для сміття виймається для чищення та видалення бруду.

* Під замовлення можлива будь-яка ширина зовнішньої кромки

Решітки ACO Freestyle

Переваги решіток ACO Freestyle:

  • виготовляються за індивідуальними кресленнями із ковкого чавуну GGG
  • в залежності від дизайну клас навантаження- від А15 до D400 (згідно EN1433)
  • застосовуються з системами - Multiline, Civicline, XtraDrain, Deckline
  • мають запатентовану систему безботового кріплення Drainlock

Варіанти типорозмірів від V100 до V500

Чавунні решітки ACO Freestyle – розробка концерну АСО, що надає широкі можливості для створення індивідуального ландшафтного дизайну. Вони надають неповторну естетику, підкреслюють архітектурні особливості та дизайн відкритих просторів. Це вдале поєднання оригінального дизайну з ефективністю відведення поверхневих вод.

ACO-Freestyle 1
ACO-Freestyle 2
ACO-Freestyle 3

Увага! За більш детальною інформацією звертайтеся до співробітників компанії АСО

Решітки зі світловими елементами

АСО Eyeleds – це композитна решітка з вбудованими світловими LED елементами (білий або синій колір). Дана технологія створює потужній світловий ефект, хоча діаметр одного елементу 2 см. Решітка застосовуєтьс з каналами АСО Multiline V100 та XtraDrain 100. На 1 м канала може бути встановлено 1 або 2 світлових елемента.

АСО Lightpoint – це чавунна решітка з великим яскравим світловим LED елементом (діаметр 7,5 см, білого чи синього кольору).

Решітка застосовується з каналами Multiline V 100.

ACO Sideline – це комплект із щілинної рами (оцинкованої або нержавіючої сталі) та світлового LED елементу. Даний елемент має строк експлуатації 100 000 годин (близько 11,5 років). Ширина элементу – 3 см. Кольоровий діапазон - 7 кольорів, що переливаються немов веселка. Решітка застосовується з каналами Multiline або XtraDrain.

ASO-Eyeleds
ASO-Lightpoint
ACO-Sideline
