Низькі канали АСО Civicline CL 100

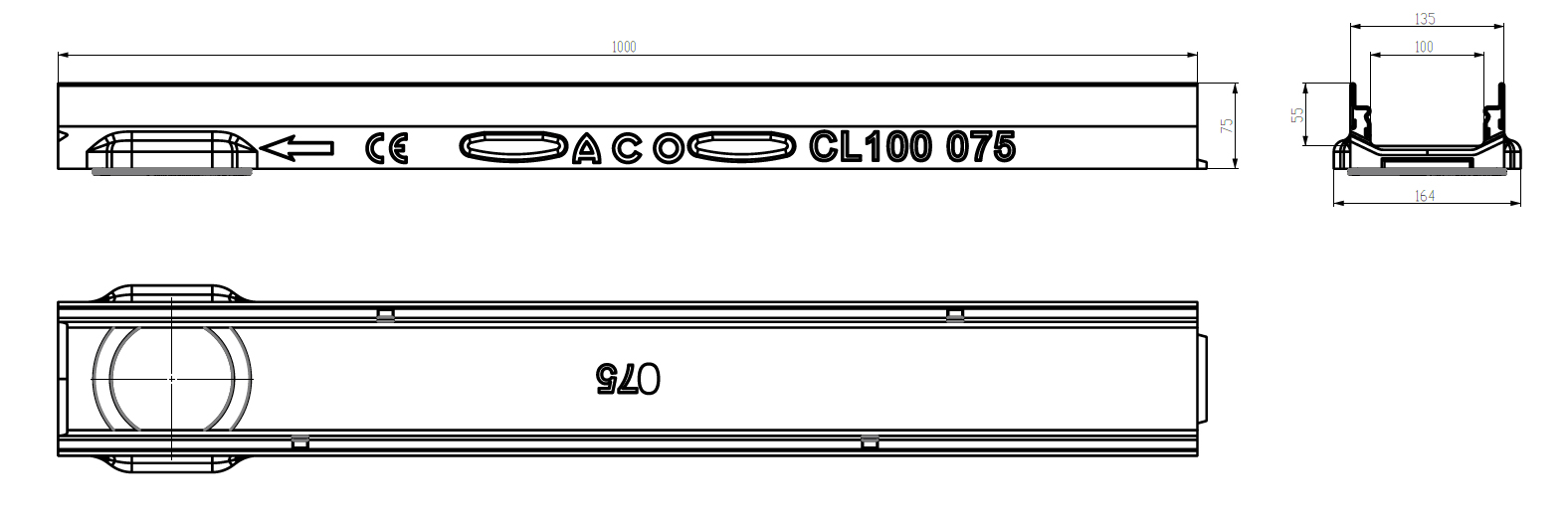

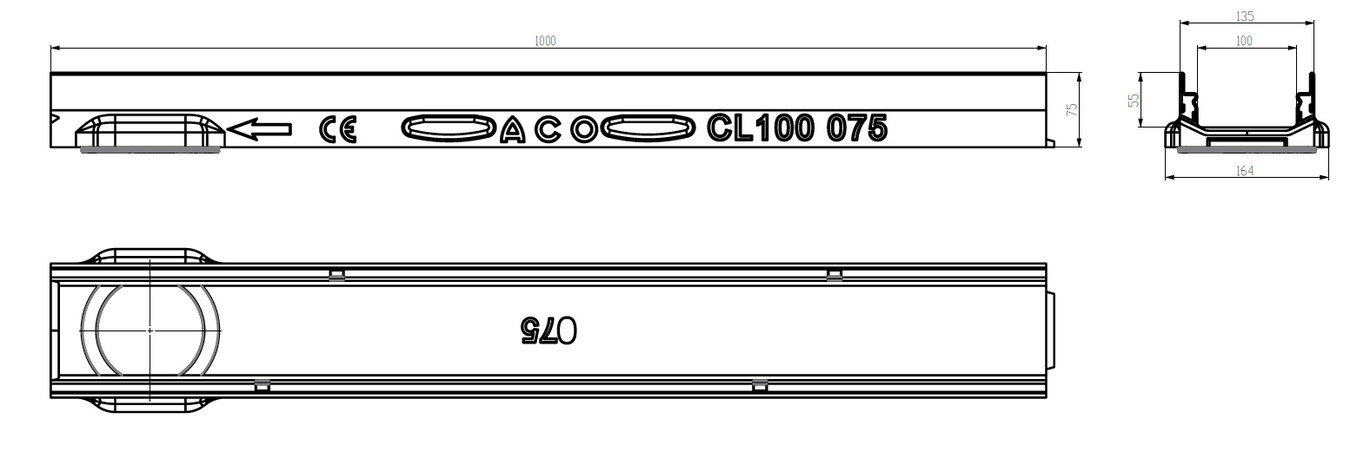

Тип канала	Артикул	Довжина, мм	Ширина, мм	Висота, мм	Вага, кг

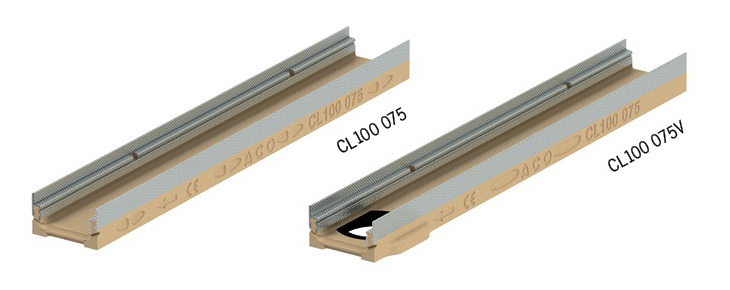

0.75	413212	1000	135	75	9,2
0.75V ³⁾	413213	500	135	75	8,85

3) – Канал з відводом DN100 з ущільнювачами. Габаритна глибина канала навколо випуску 80 мм.

Відповідність європейським та українським стандартам
З системою безболтового кріплення Drainlock

Конфігуратор АСО дозволяє підібрати дизайн та матеріал решітки відповідно до типу покриття.

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	123	10	312	1,9	12610
оцинкована сталь	500	123	10	312	0,9	12611
нержавіюча сталь	1000	123	10	312	2,0	12640
нержавіюча сталь	500	123	10	312	1,1	12641

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	123	11	920	3,2	12602
оцинкована сталь	500	123	11	920	1,8	12603
нержавіюча сталь	1000	123	11	920	3,2	12604
нержавіюча сталь	500	123	11	920	1,5	12605

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	123	6	178	2,9	12666
оцинкована сталь	500	123	6	178	1,4	12667
нержавіюча сталь	1000	123	6	178	2,9	12664
нержавіюча сталь	500	123	6	178	1,4	12665

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
композит	500	123	8	284	0,9	132710

*Примітка: під запит можливий варіант решітки зі світловими елементами

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
композит	500	123	8	284	0,8	132267

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	123	12	371	2,3	12676

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	123	30x10	845	3,2	132560
оцинкована сталь	500	123	30x10	845	1,6	132561
нержавіюча сталь	1000	123	30x10	845	3,2	132559
нержавіюча сталь	500	123	30x10	845	1,6	132542

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	123	8	430	3,9	132555
оцинкована сталь	500	123	8	430	1,9	132550
нержавіюча сталь	1000	123	8	430	3,9	132556
нержавіюча сталь	500	123	8	430	1,9	132551

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
нержавіюча сталь	1000	123	6	465	3,6	132557
нержавіюча сталь	500	123	6	465	1,8	132552

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	123	10	676	6,5	12606
оцинкована сталь	500	123	10	676	3,3	12607
нержавіюча сталь	1000	123	10	676	6,5	12608
нержавіюча сталь	500	123	10	676	3,3	12609

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
композит	500	123	8	284	1,0	132720

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
композит	500	123	8	284	0,9	132266

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	123	12	371	3,2	12670

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	123	5	191	3,8	12675

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	123	31х12	433	3,5	12673

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	123	10	312	4,3	12614
оцинкована сталь	500	123	10	312	2,2	12615
нержавіюча сталь	1000	123	10	312	2,6	12644
нержавіюча сталь	500	123	10	312	1,5	12645

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	123	6	178	4,8	12656
оцинкована сталь	500	123	6	178	2,3	12657
нержавіюча сталь	1000	123	6	178	4,8	12654
нержавіюча сталь	500	123	6	178	2,3	12655

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	123	30x10	800	4,8	132880
оцинкована сталь	500	123	30x10	800	2,3	132881
нержавіюча сталь	1000	123	30x10	800	4,0	132882
нержавіюча сталь	500	123	30x10	800	2,0	132883

Переваги системи:

виготовлені з нержавіючої сталі (оцинк. сталь тільки під запит)
застосувується з системами АСО Multiline та XtraDrain
можливість встановлення у будь який тип покриття наявність спеціальної захисної плівки, що запобігає забрудненню будівельними матеріалами (пісок,цемент, клей тощо) під час монтажу
наявність ревізійного елементу для обслуговування та чищення
безпечні для велосипедистів та засобів індивідуального пересування

Cистема щілинних каналів ACO DRAIN® SlotTop – це вдале поєднання функціональноного рішення та естетичного смаку. Цю систему водовідведення можна охарактеризувати як «прихована», але «ефективна».

На вигляд вона ледь помітна, та насправді виконує повноцінну функцію водовідведення, наче канал зі звичайно решіткою.

Щілинні канали АСО – сучасне рішення для благоустрію об‘єктів з високими вимогами до дизайну.

ACO DRAIN® SlotTop Single

Дизайн з однією щілиною.

ACO DRAIN® SlotTop Double

Дизайн з подвійною щілиною.

ACO DRAIN® SlotTop Triple

Дизайн з трьома щілинами.

ACO DRAIN® SlotTop Strip

Дизайн щілини- стрічка.

Ревізійний елемент (довжина 0,5 м) дозволяє мати легкий доступ до каналу.

Інтегрована корзина для сміття виймається для чищення та видалення бруду.

* Під замовлення можлива будь-яка ширина зовнішньої кромки

Переваги решіток ACO Freestyle:

виготовляються за індивідуальними кресленнями із ковкого чавуну GGG
в залежності від дизайну клас навантаження- від А15 до D400 (згідно EN1433)
застосовуються з системами - Multiline, Civicline, XtraDrain, Deckline
мають запатентовану систему безботового кріплення Drainlock

Варіанти типорозмірів від V100 до V500

Чавунні решітки ACO Freestyle – розробка концерну АСО, що надає широкі можливості для створення індивідуального ландшафтного дизайну. Вони надають неповторну естетику, підкреслюють архітектурні особливості та дизайн відкритих просторів. Це вдале поєднання оригінального дизайну з ефективністю відведення поверхневих вод.

Увага! За більш детальною інформацією звертайтеся до співробітників компанії АСО

АСО Eyeleds – це композитна решітка з вбудованими світловими LED елементами (білий або синій колір). Дана технологія створює потужній світловий ефект, хоча діаметр одного елементу 2 см. Решітка застосовуєтьс з каналами АСО Multiline V100 та XtraDrain 100. На 1 м канала може бути встановлено 1 або 2 світлових елемента.

АСО Lightpoint – це чавунна решітка з великим яскравим світловим LED елементом (діаметр 7,5 см, білого чи синього кольору).

Решітка застосовується з каналами Multiline V 100.

ACO Sideline – це комплект із щілинної рами (оцинкованої або нержавіючої сталі) та світлового LED елементу. Даний елемент має строк експлуатації 100 000 годин (близько 11,5 років). Ширина элементу – 3 см. Кольоровий діапазон - 7 кольорів, що переливаються немов веселка. Решітка застосовується з каналами Multiline або XtraDrain.
