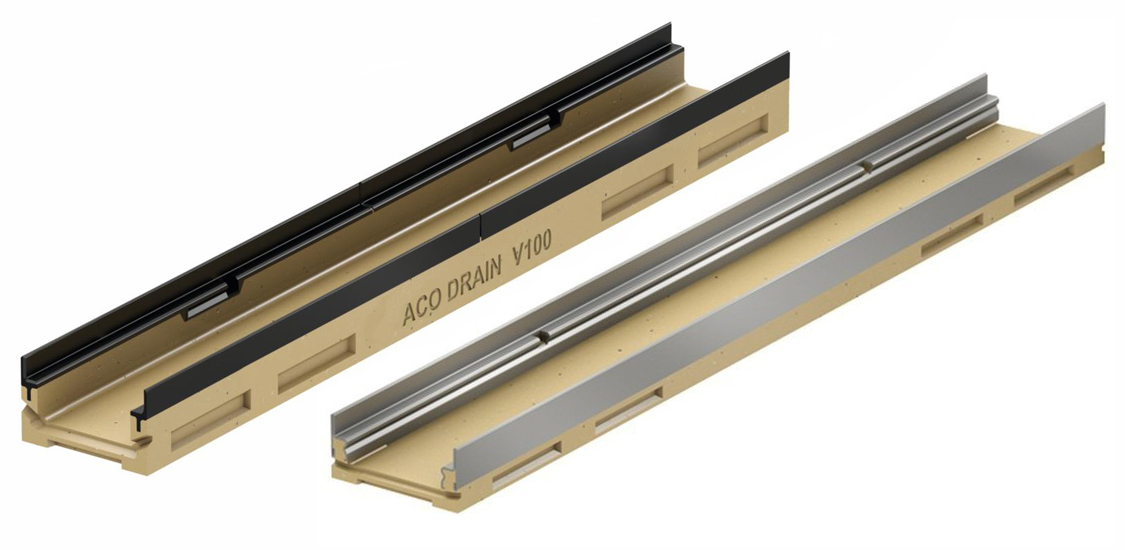

Низькі канали ACO Multiline V100 без решіток

НазваАртикул,
кромка
оцинк. сталь
Артикул,
кромка
чавунна
Артикул,
кромка
нерж. сталь

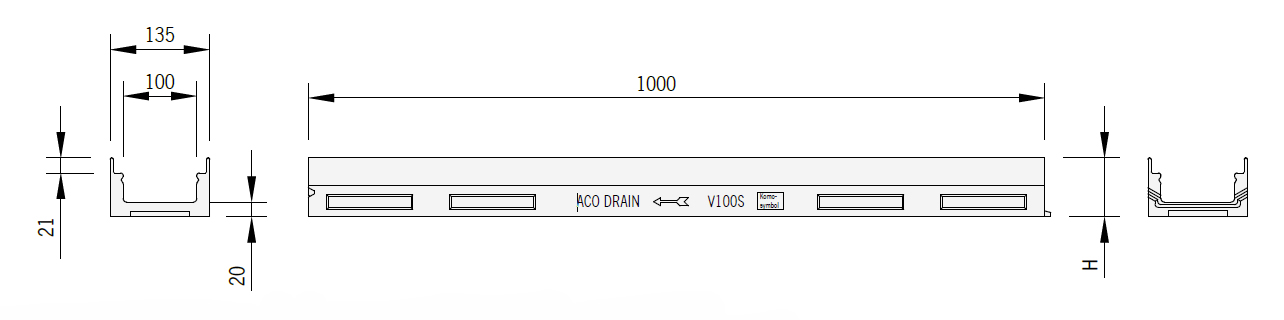

Довжина, ммШирина, ммВисота, ммВага, кг
H=6 см
Канал12327-124271000135609,5
Канал з відводом DN10012328-1242810001359010,8
Торцева стінка12375-12475---0,5
Торцева стінка з відводом DN5012376-12476---0,2
H=8 см
Канал12323125231242310001358012,0
Канал з відводом DN10012324125241242410001359014,0
Заглушка123811258112481---0,6
Заглушка з відводом DN5012384-12484---0,3
H=10 см
Канал123211252112421100013510013,2
Канал з відводом DN100123221252212422100013511015,4
Заглушка123801258012480---0,7
Заглушка з відводом DN7512383-12483---0,3
НазваАртикул Вага,
кг
Герметичний прохід DN100, h=150 мм AISI304010435,0
Герметичний прохід DN100, h=350 мм, AISI304Z273612
6,0
Герметичний прохід DN100, h=450 мм, AISI30401043/B
7,0
Сифон до канала Multiline V100 h=6 смZ160077
-
Сифон до каналів Multiline V100 h=8 та 10 смZ160079
-
Корзина для сміття, AISI30416190
3,0
Патрубок DN100, AISI304Z169130
1,0
Герметичний прохід із горизонтальним
відводом DN100, AISI304
Z117572
4,0

Відповідність європейським та українським стандартам
З системою безболтового кріплення Drainlock

Конфігуратор АСО дозволяє підібрати дизайн та матеріал решітки відповідно до типу покриття.

Клас навантаження А15

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
оцинкована сталь1000123103121,912610
500123103120,912611
нержавіюча сталь1000123103122,012640
500123103121,112641

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
оцинкована сталь1000123119203,212602
500123119201,812603
нержавіюча сталь1000123119203,212604
500123119201,512605

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
оцинкована сталь100012361782,912666
50012361781,412667
нержавіюча сталь100012361782,912664
50012361781,412665

Клас навантаження В125

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
композит50012382840,9132710

*Примітка: під запит можливий варіант решітки зі світловими елементами


МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
композит50012382840,8132267

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
ковкий чавун500123123712,312676

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
оцинкована сталь100012330x108453,2132560
50012330x108451,6132561
нержавіюча сталь100012330x108453,2132559
50012330x108451,6132542

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
оцинкована сталь100012384303,9132555
50012384301,9132550
нержавіюча сталь100012384303,9132556
50012384301,9132551

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
нержавіюча сталь100012364653,6132557
50012364651,8132552

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
оцинкована сталь1000123106766,512606
500123106763,312607
нержавіюча сталь1000123106766,512608
500123106763,312609

Клас навантаження C250

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
композит50012382841,0132720

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
композит50012382840,9132266

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
ковкий чавун500123123713,212670

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
ковкий чавун50012351913,812675

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
ковкий чавун50012331х124333,512673

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
оцинкована сталь1000123103124,312614
500123103122,212615
нержавіюча сталь1000123103122,612644
500123103121,512645

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
оцинкована сталь100012361784,812656
50012361782,312657
нержавіюча сталь100012361784,812654
50012361782,312655

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
оцинкована сталь100012330x108004,8132880
50012330x108002,3132881
нержавіюча сталь100012330x108004,0132882
50012330x108002,0132883

Клас навантаження D400

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
ковкий чавун500123123713,823408

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
ковкий чавун з покриттям KTL500123123504,149505

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
ковкий чавун, з покриттям KTL500123123714,149506

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
оцинкована сталь100012330x106905,2132885
50012330x106902,6132886
нержавіюча сталь100012330x106905,2132887
50012330x106902,6132888

Клас навантаження E600

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
ковкий чавун500123123715,0132865

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
ковкий чавун50012328x124334,512674

МатеріалДовжина,
мм
Ширина,
мм
Розміри
отворів,
мм
Площа отворів
решітки
(см2/м)
Вага,
кг
Артикул
ковкий чавун500123--5,512672

Переваги:

  • "Невидима" система водовідведення, яка повністю виконує гідравлічні функції системи зі звичайними решітками.
  • Легке очищення за допомогою миття "під тиском".
  • Зручне обслуговування.
  • Канали зі щілинними рамами безпечні для велосипедистів та засобів індивідуального пересування.

Сфера застосування

  • Площі та сквери, шкільні подвір'я;
  • З/д платформи та перони;
  • Автостоянки для легкових автомобілів, дороги для велосипедистів, тротуари;
  • Прибудинкові території;
  • Території з покриттям ФЕМ.
  • Відповідність європейським та українським стандартам

  • Матеріал: оцинкована та нержавіюча сталь

  • Ширина щілини: 10 мм та 8 мм

  • Висота: 65 мм, 105 мм, 150 мм

ЗображенняМатеріалДовжина
(мм)
Ширина
(мм)
Висота/
Ширина
щілини
(мм)
Артикул
Щілинна рама ACO SlotTop Single висотою Н=65мм
оцинкована
сталь
100012365/10445926
50012365/10445927
нержавіюча
сталь
100012365/10445928
50012365/10445929
Ревізійний елемент ACO SlotTop Single висотою Н=65мм
оцинкована
сталь
50012365/10445931
нержавіюча
сталь
50012365/10445930
Щілинна рама ACO SlotTop Single висотою Н=105мм
оцинкована
сталь
1000123105/10445598
500123105/10445599
нержавіюча
сталь
1000123105/10445600
500123105/10445601
Ревізійний елемент ACO SlotTop Single висотою Н=105мм
оцинкована
сталь
500123105/10445603
нержавіюча
сталь
500123105/10445602
Щілинна рама ACO SlotTop Single висотою Н=150мм
оцинкована
сталь
1000123150/10445932
500123150/10445933
нержавіюча
сталь
1000123150/10445934
500123150/10445935
Ревізійний елемент ACO SlotTop Single висотою Н=150мм
оцинкована
сталь
500123150/10445937
нержавіюча
сталь
500123150/10445936
Щілинна рама ACO SlotTop Double висотою Н=105мм*
нержавіюча
сталь
1000123105/8445938
500123105/8445939
Ревізійний елемент ACO SlotTop Double висотою Н=105мм*
нержавіюча
сталь
500123105/8445940
Щілинна рама ACO SlotTop Triple висотою Н=105мм*
нержавіюча
сталь
1000123105/8445941
500123105/8445942
Ревізійний елемент ACO SlotTop Triple висотою Н=105мм*
нержавіюча
сталь
500123105/8445943
Щілинна рама ACO SlotTop Strip висотою Н=105мм*
нержавіюча
сталь
1000123105/8445944
500123105/8445945
Ревізійний елемент ACO SlotTop Strip висотою Н=105мм*
нержавіюча
сталь
500123105/8445946

* Під замовлення можуть буди виготовлені із оцинкованої сталі

  • Відповідність європейським та українським стандартам

  • Матеріал: оцинкована та нержавіюча сталь

  • Ширина щілини: 10 мм

  • Висота: 105 мм, 150 мм

ЗображенняМатеріалДовжина
(мм)
Ширина
(мм)
Висота/
Ширина
щілини
(мм)
Артикул
Щілинна рама ACO SlotTop Single висотою Н=105мм
оцинкована
сталь
1000123105/1023465
500123105/1023466
нержавіюча
сталь
1000123105/10446018
500123105/10446019
Ревізійний елемент ACO SlotTop Single висотою Н=105мм
оцинкована
сталь
500123105/1023467
нержавіюча
сталь
500123105/10446020
Щілинна рама ACO SlotTop Single висотою Н=150мм
оцинкована
сталь
1000123150/10446021
500123150/10446022
нержавіюча
сталь
1000123150/10446024
500123150/10446025

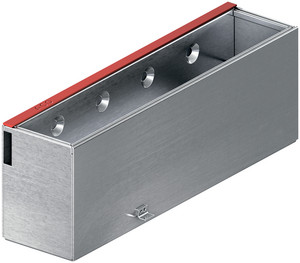

Ревізійний елемент ACO SlotTop Single висотою Н=150мм
оцинкована
сталь
500123150/10446023
нержавіюча
сталь
500123150/10446026

Дизайнерські рішення для решіток

Переваги системи:

  • виготовлені з нержавіючої сталі (оцинк. сталь тільки під запит)
  • застосувується з системами АСО Multiline та XtraDrain
  • можливість встановлення у будь який тип покриття наявність спеціальної захисної плівки, що запобігає забрудненню будівельними матеріалами (пісок,цемент, клей тощо) під час монтажу
  • наявність ревізійного елементу для обслуговування та чищення
  • безпечні для велосипедистів та засобів індивідуального пересування

Cистема щілинних каналів ACO DRAIN® SlotTop – це вдале поєднання функціональноного рішення та естетичного смаку. Цю систему водовідведення можна охарактеризувати як «прихована», але «ефективна».

На вигляд вона ледь помітна, та насправді виконує повноцінну функцію водовідведення, наче канал зі звичайно решіткою.

Щілинні канали АСО – сучасне рішення для благоустрію об‘єктів з високими вимогами до дизайну.


ACO DRAIN® SlotTop Single

Дизайн з однією щілиною.

ACO DRAIN® SlotTop Double

Дизайн з подвійною щілиною.

ACO DRAIN® SlotTop Triple

Дизайн з трьома щілинами.

ACO DRAIN® SlotTop Strip

Дизайн щілини- стрічка.

Ревізійний елемент (довжина 0,5 м) дозволяє мати легкий доступ до каналу.

Інтегрована корзина для сміття виймається для чищення та видалення бруду.

* Під замовлення можлива будь-яка ширина зовнішньої кромки

Решітки ACO Freestyle

Переваги решіток ACO Freestyle:

  • виготовляються за індивідуальними кресленнями із ковкого чавуну GGG
  • в залежності від дизайну клас навантаження- від А15 до D400 (згідно EN1433)
  • застосовуються з системами - Multiline, Civicline, XtraDrain, Deckline
  • мають запатентовану систему безботового кріплення Drainlock

Варіанти типорозмірів від V100 до V500

Чавунні решітки ACO Freestyle – розробка концерну АСО, що надає широкі можливості для створення індивідуального ландшафтного дизайну. Вони надають неповторну естетику, підкреслюють архітектурні особливості та дизайн відкритих просторів. Це вдале поєднання оригінального дизайну з ефективністю відведення поверхневих вод.

Увага! За більш детальною інформацією звертайтеся до співробітників компанії АСО

Решітки зі світловими елементами

АСО Eyeleds – це композитна решітка з вбудованими світловими LED елементами (білий або синій колір). Дана технологія створює потужній світловий ефект, хоча діаметр одного елементу 2 см. Решітка застосовуєтьс з каналами АСО Multiline V100 та XtraDrain 100. На 1 м канала може бути встановлено 1 або 2 світлових елемента.

АСО Lightpoint – це чавунна решітка з великим яскравим світловим LED елементом (діаметр 7,5 см, білого чи синього кольору).

Решітка застосовується з каналами Multiline V 100.

ACO Sideline – це комплект із щілинної рами (оцинкованої або нержавіючої сталі) та світлового LED елементу. Даний елемент має строк експлуатації 100 000 годин (близько 11,5 років). Ширина элементу – 3 см. Кольоровий діапазон - 7 кольорів, що переливаються немов веселка. Решітка застосовується з каналами Multiline або XtraDrain.

Каталог ACO Drainpdf
Низькі канали ACO Multiline V100pdf
ACO Multiline Рекомендації з монтажуpdf
Сертифікат відповідностіpdf
TOP
