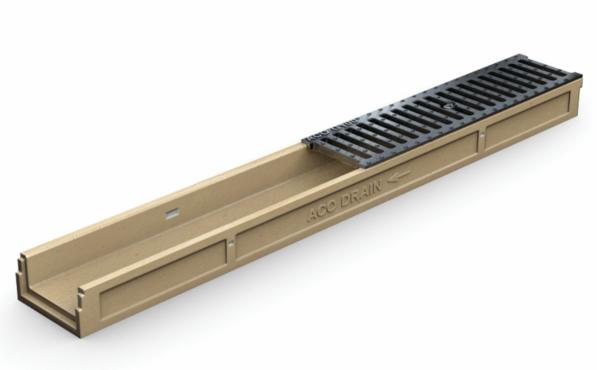

Низькі канали ACO Gala G100

ACO Gala G100

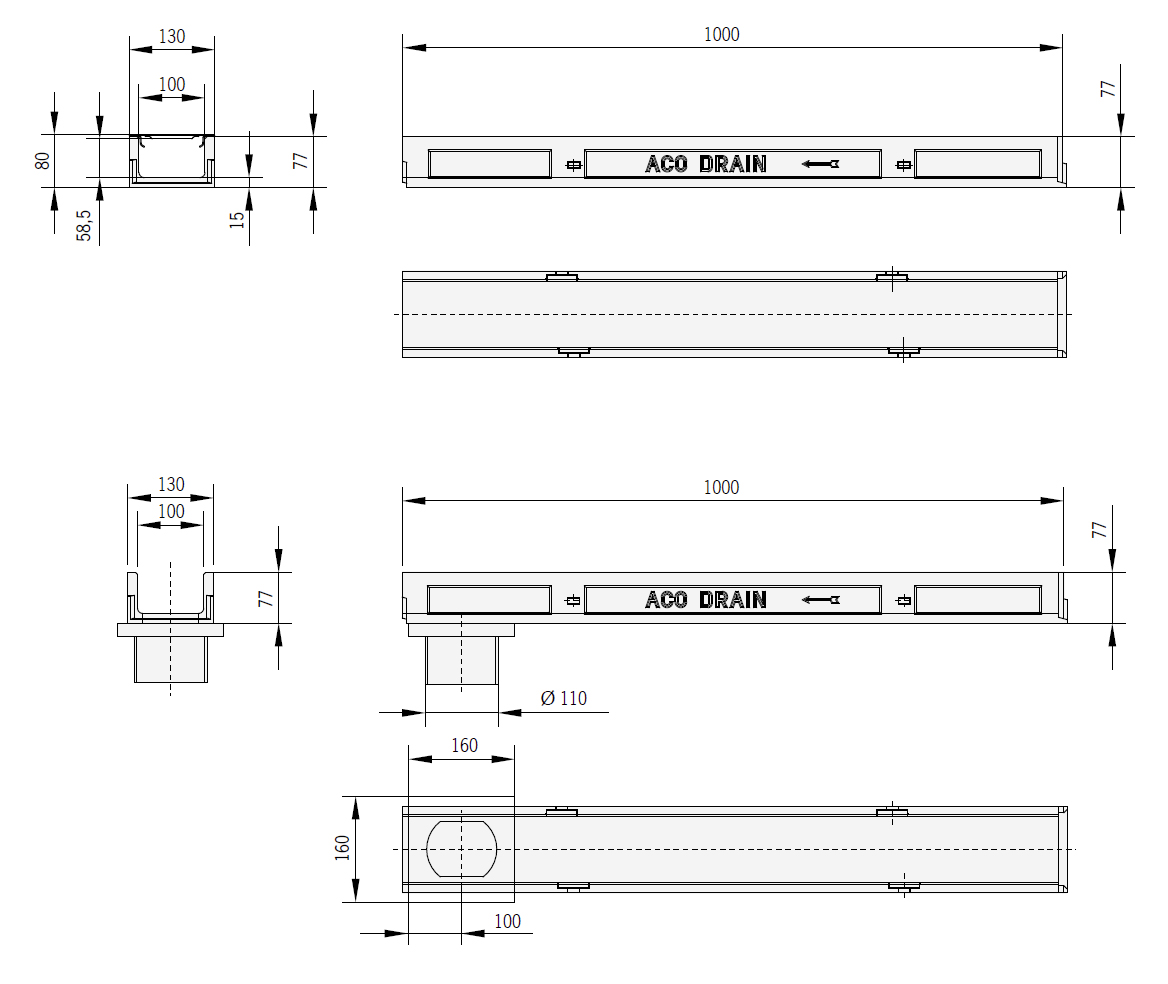

ACO-Gala-G100 Size

Назва	Артикул	Довжина, мм	Ширина, мм	Висота, мм	Вага, кг
H=6 см
Канал	16173	1000	130	57	7,3
Канал з відводом DN100	16174	1000	130	57	9,9
Торцева стінка	08372	-	130	-	0,2
H=8 см
Канал	10593	1000	130	77	8,9
Канал з відводом DN100	10594	1000	130	77	8,9
Торцева стінка	06337	-	130	-	0,2
Торцева стінка з відводом DN50	00042	-	-	-	0,2

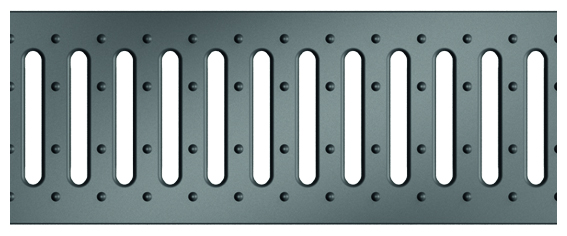

Решітка з прорізями, оцинк. сталь

Bild 06303

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка з прорізями, оцинк. сталь	06303	1000	130	10	312	1,9
Решітка з прорізями, оцинк. сталь	06304	500	130	10	312	0,9
Кріплення*	06309	-	-	-	-	-

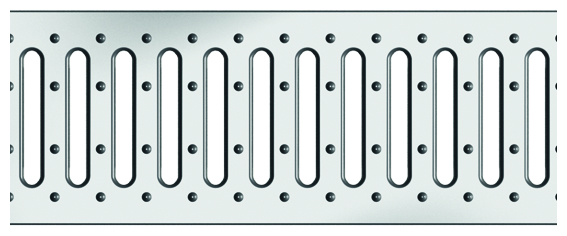

Решітка з прорізями, нержавіюча сталь

Bild 06319

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка з прорізями, нерж. сталь	06318	1000	130	10	312	2
Решітка з прорізями, нерж. сталь	06319	500	130	10	312	1,1
Кріплення*: перекладина, болт	02747	-	-	-	-	-
Кріплення*: перекладина, болт	02855	-	-	-	-	-

*2 шт/1 м решітки

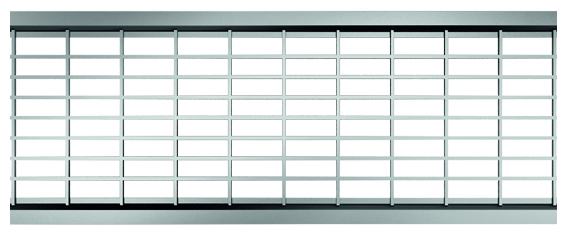

Решітка сітчаста, оцинкована сталь

Bild 06305

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка сітчаста, оцинкована сталь	06305	1000	127	30x15	880	2,3
Решітка сітчаста, оцинкована сталь	06306	500	127	30x15	880	1,3
Кріплення*	06308	-	-	-	-	-

*2 шт/1 м решітки

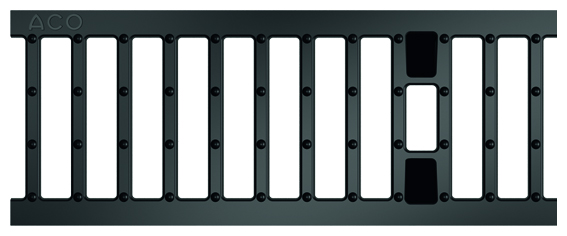

Решітка з прорізями, чавун

Bild 06314

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка з прорізями, чавун	06314	500	127	12	371	3,2
Кріплення*	06312	-	-	-	-	-
Кріплення* для Gala h=6 кронштейн болт	00751 08373

*2 шт/1 м решітки

Назва	Артикул	Довжина, мм	Ширина, мм	Висота, мм	Площа отворів	Вага, кг
Рама з оцинкованої сталі	10021	1000	130	75	150	5,5
Рама з оцинкованої сталі	10022	500	130	75	150	2,8
Рама з нержавіючої сталі	10024	1000	130	75	150	5,5
Рама з нержавіючої сталі	10025	500	130	75	150	2,8
Ревізійна з оцинкованої сталі	10023	500	155	75	150	5,22
Ревізійна з нержавіючої сталі	10026	500	155	75	150	5,22

Решітка з прорізями, оцинк. сталь

Bild 06303

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка з прорізями, оцинк. сталь	06303	1000	130	10	312	1,9
Решітка з прорізями, оцинк. сталь	06304	500	130	10	312	0,9
Кріплення*	06309	-	-	-	-	-

Решітка з прорізями, нержавіюча сталь

Bild 06319

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка з прорізями, нерж. сталь	06318	1000	130	10	312	2
Решітка з прорізями, нерж. сталь	06319	500	130	10	312	1,1
Кріплення*: перекладина, болт	02747	-	-	-	-	-
Кріплення*: перекладина, болт	02855	-	-	-	-	-

*2 шт/1 м решітки

Решітка сітчаста, оцинкована сталь

Bild 06305

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка сітчаста, оцинкована сталь	06305	1000	127	30x15	880	2,3
Решітка сітчаста, оцинкована сталь	06306	500	127	30x15	880	1,3
Кріплення*	06308	-	-	-	-	-

*2 шт/1 м решітки

Решітка з прорізями, чавун

Bild 06314

	Артикул	Довжина, мм	Ширина, мм	Розмір отворів, мм	Площа отворів	Вага, кг
Решітка з прорізями, чавун	06314	500	127	12	371	3,2
Кріплення*	06312	-	-	-	-	-
Кріплення* для Gala h=6 кронштейн болт	00751 08373

*2 шт/1 м решітки

Назва	Артикул	Довжина, мм	Ширина, мм	Висота, мм	Площа отворів	Вага, кг
Рама з оцинкованої сталі	10021	1000	130	75	150	5,5
Рама з оцинкованої сталі	10022	500	130	75	150	2,8
Рама з нержавіючої сталі	10024	1000	130	75	150	5,5
Рама з нержавіючої сталі	10025	500	130	75	150	2,8
Ревізійна з оцинкованої сталі	10023	500	155	75	150	5,22
Ревізійна з нержавіючої сталі	10026	500	155	75	150	5,22
