ACO XtraDrain

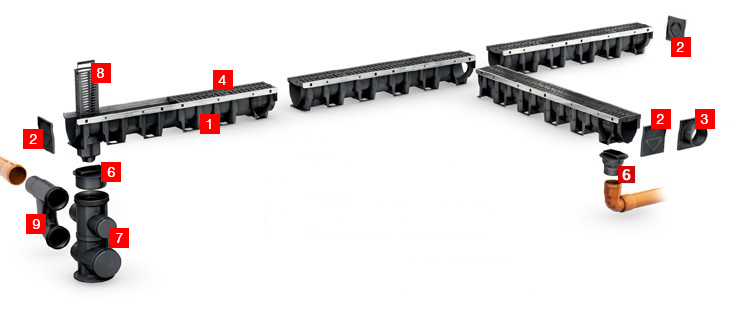

Елементи системи:

1 – канал 1000 мм
2
– торцева стінка
3
– торцева стінка з відводом
4
– решітка з поліпропілену, чавуну, оцинкованої або нержавіючої сталі (500 мм або 1000 мм) з кріпленням Drainlock®
5
– адаптер для прямого підключення випуску до каналізації

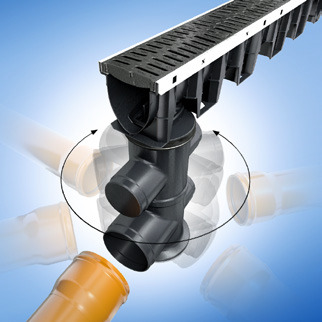

6 – адаптер для підключення канала до піскоуловлювача
7 – піскоуловлювач для випуску дощової води до каналізації (в комплекті є корзина для сміття)
8 – корзина для сміття
9 – подвійний з’єднувач. Підключається до 2-х випусків піскоуловлювача та виконує функцію байпаса у випадку переповнення корзини сміттям

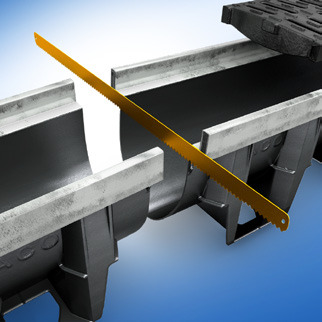

Відмітка для розрізу канала навпіл та додаткові фіксатори

Монтажні «кишені», що дозволяють бетону заповнити увесь простір навколо канала. Надають йому міцність та попереджають зміщенню чи спливанню під час монтажу.

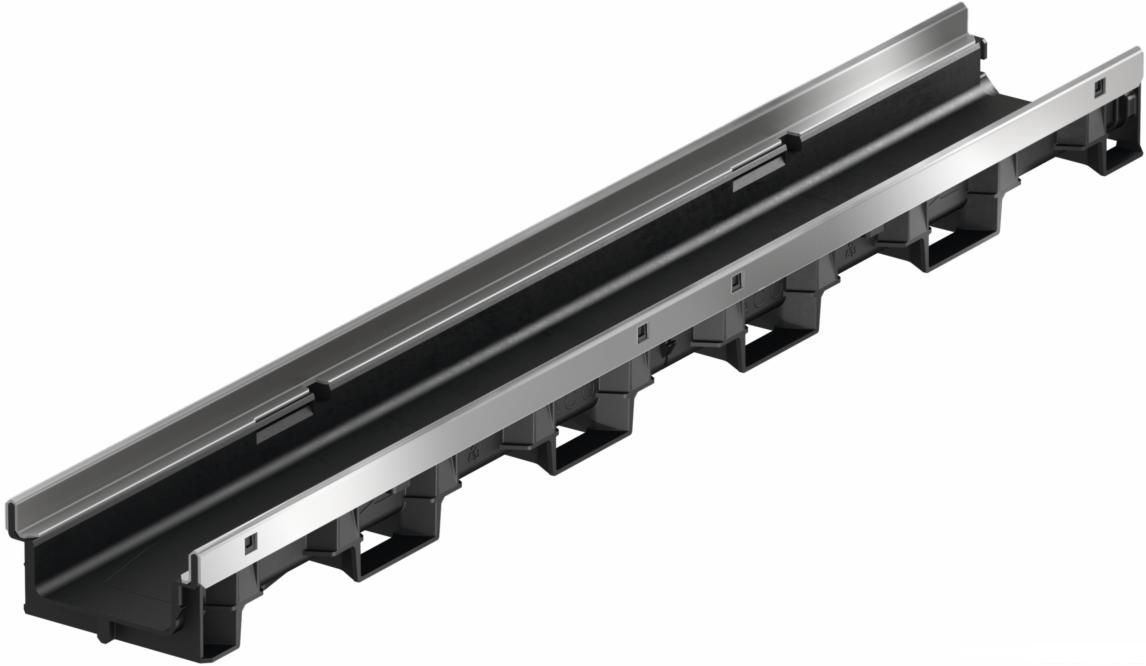

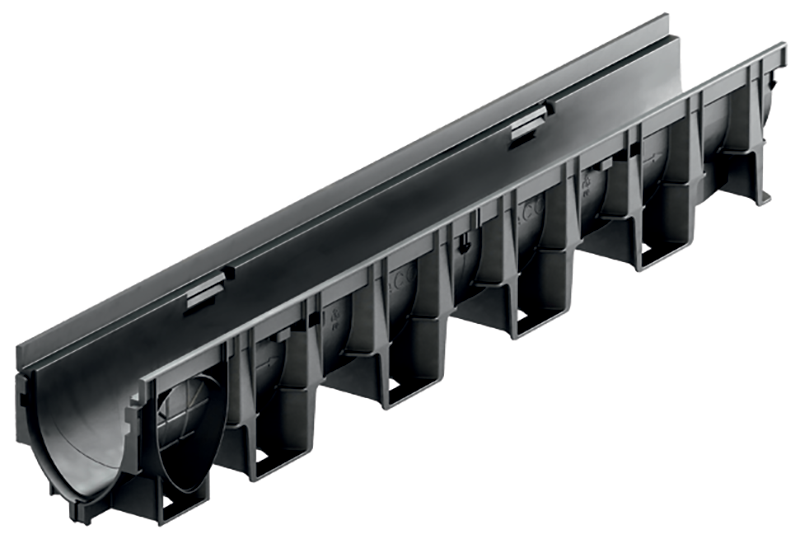

  • Канал U-подібної форми з низькою монтажною висотою (75 або 100 мм)
  • 3-точкові фіксатори дозволяють виконати надійне з'єднання каналів між собою
  • Можливість встановлення решітки з підсвіткою
  • Надійне та довготривале безболтове з'єднання Drainlock решіток із каналом
  • Відформований отвір для підключення

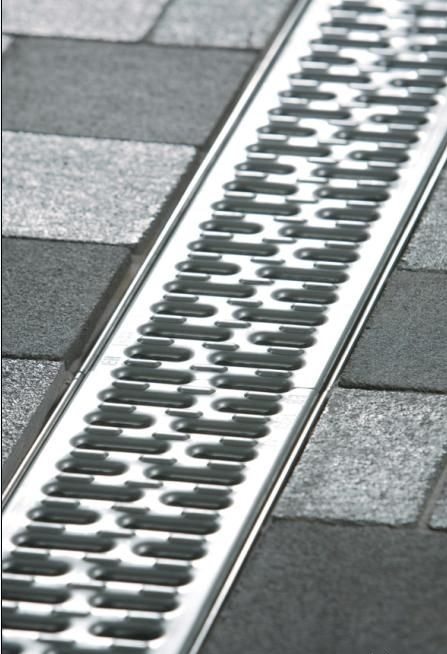

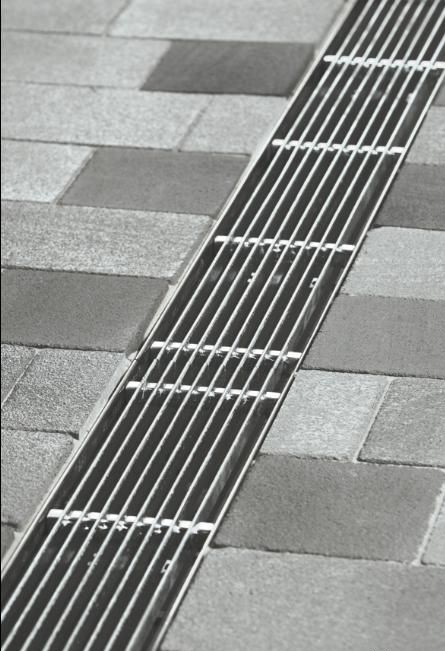

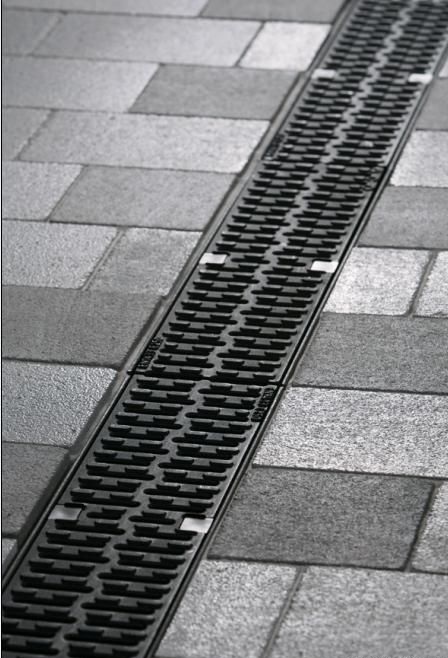

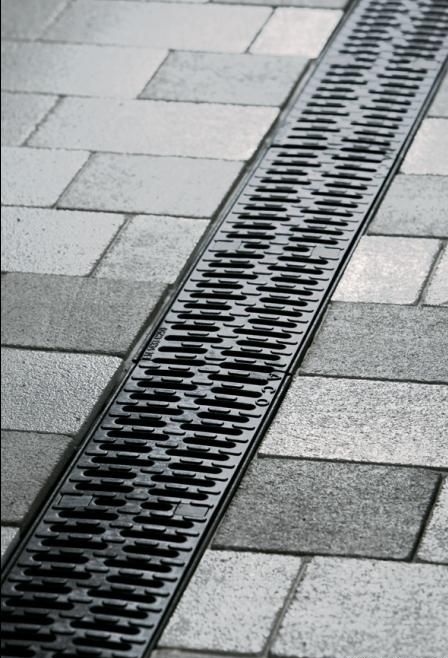

Широкий вибір решіток під різні класи навантаження (до D400) із композитного матеріалу. чавуну, оцинкованої чи нержавіючої сталі. Типи решіток аналогічні тим, що представлені в системі Multiline.

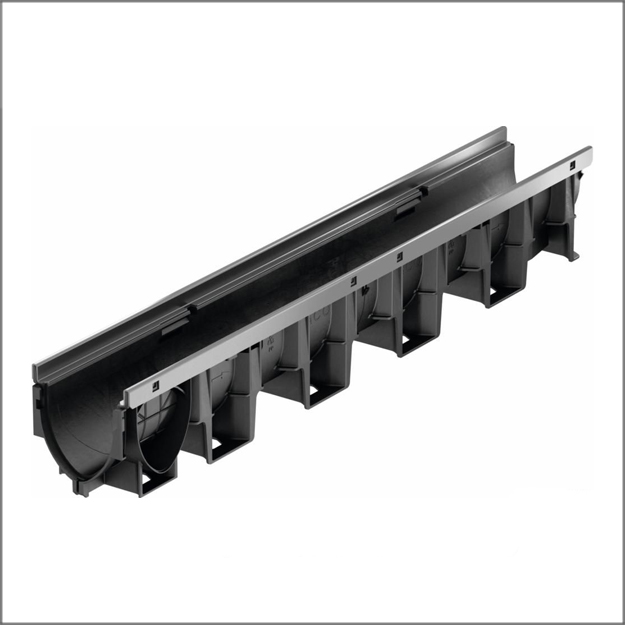

Канали ACO XtraDrain Х100С/S
  • Клас навантаження С250-D400
  • Висота канала: 150 мм
  • Ширина канала: 18-142 мм.

Детальніше

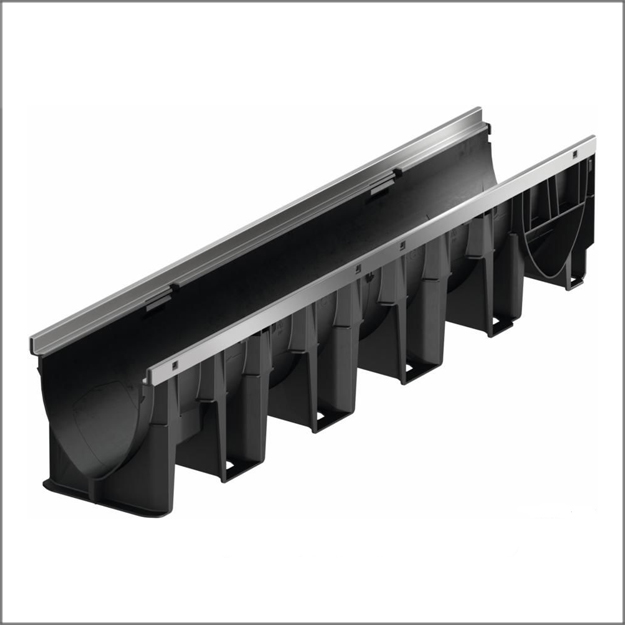

Канали ACO XtraDrain Х150С/S
  • Клас навантаження С250-D400
  • Висота канала: 210 мм
  • Ширина канала: 188 мм.


Детальніше

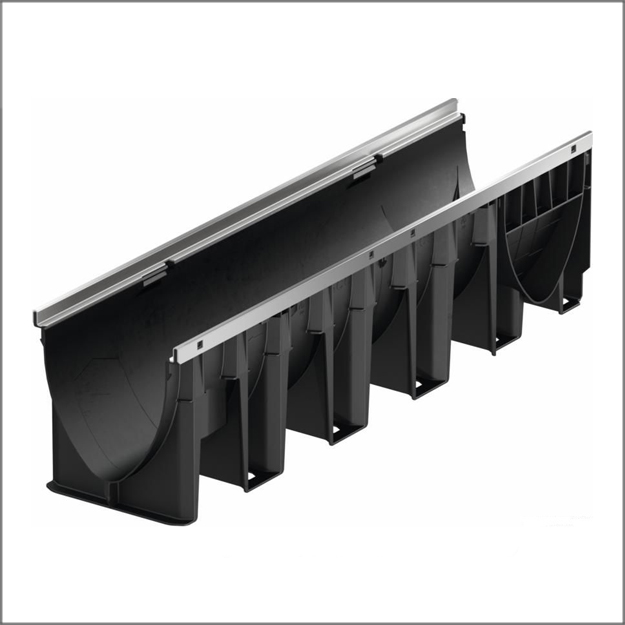

Канали ACO XtraDrain Х200С/S
  • Клас навантаження С250-D400
  • Висота канала: 265 мм
  • Ширина канала: 238-242 мм.


Детальніше

Дизайнерські рішення для решіток

Решітки ACO Freestyle

Переваги решіток ACO Freestyle:

  • виготовляються за індивідуальними кресленнями із ковкого чавуну GGG
  • в залежності від дизайну клас навантаження- від А15 до D400 (згідно EN1433)
  • застосовуються з системами - Multiline, Civicline, XtraDrain, Deckline
  • мають запатентовану систему безботового кріплення Drainlock

Варіанти типорозмірів від V100 до V500

Чавунні решітки ACO Freestyle – розробка концерну АСО, що надає широкі можливості для створення індивідуального ландшафтного дизайну. Вони надають неповторну естетику, підкреслюють архітектурні особливості та дизайн відкритих просторів. Це вдале поєднання оригінального дизайну з ефективністю відведення поверхневих вод.

Увага! За більш детальною інформацією звертайтеся до співробітників компанії АСО

Решітки зі світловими елементами

АСО Eyeleds – це композитна решітка з вбудованими світловими LED елементами (білий або синій колір). Дана технологія створює потужній світловий ефект, хоча діаметр одного елементу 2 см. Решітка застосовуєтьс з каналами АСО Multiline V100 та XtraDrain 100. На 1 м канала може бути встановлено 1 або 2 світлових елемента.

АСО Lightpoint – це чавунна решітка з великим яскравим світловим LED елементом (діаметр 7,5 см, білого чи синього кольору).

Решітка застосовується з каналами Multiline V 100.

ACO Sideline – це комплект із щілинної рами (оцинкованої або нержавіючої сталі) та світлового LED елементу. Даний елемент має строк експлуатації 100 000 годин (близько 11,5 років). Ширина элементу – 3 см. Кольоровий діапазон - 7 кольорів, що переливаються немов веселка. Решітка застосовується з каналами Multiline або XtraDrain.
