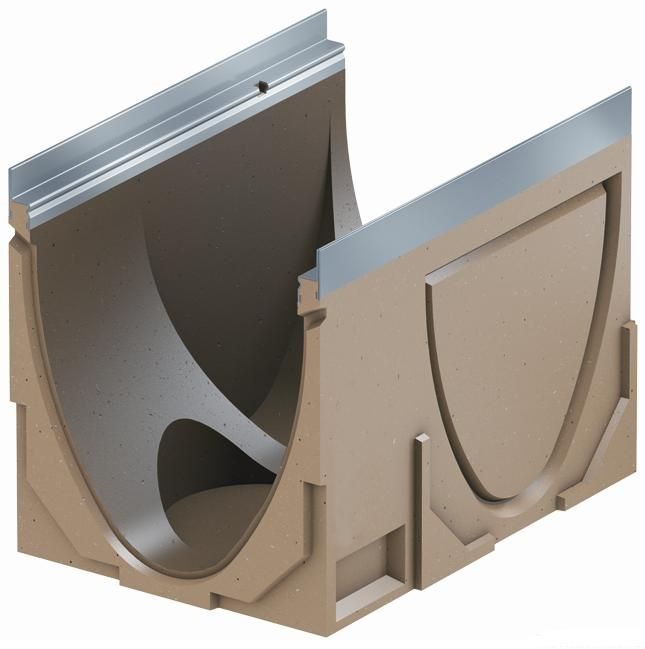

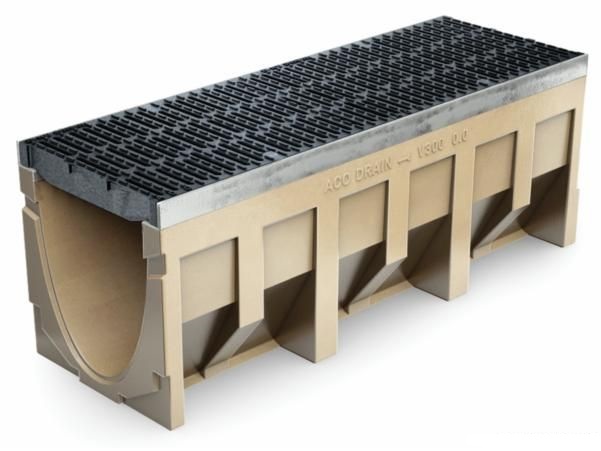

Канали ACO Multiline V 300

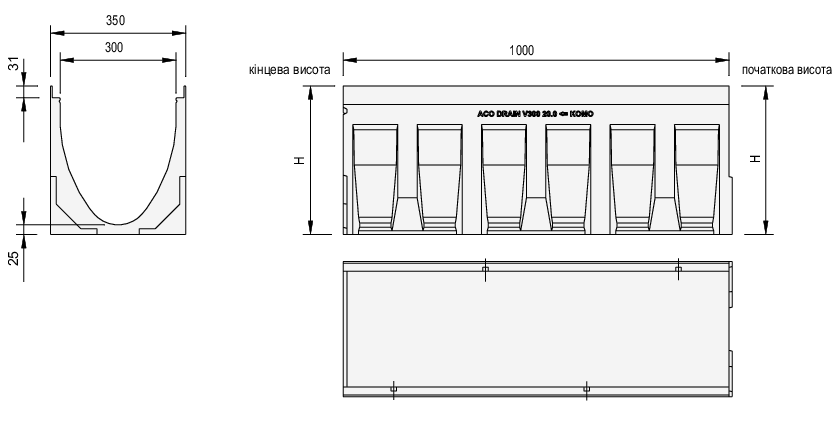

Тип канала	Артикул за типом кромки			Довжина, мм	Ширина, мм	Висота канала , мм		Вага, кг
Тип канала	оцинк. сталь	чавунна	нерж. сталь	Довжина, мм	Ширина, мм	на початку	в кінці	Вага, кг
0.0	13530	13730	13630	1000	350	385	385	64,3
0.0.2 ¹⁾	13531	13731	13631	1000	350	395	395	76,8
0.1 ³⁾ ⁴⁾	13532	13732	13632	500	350	385	385	37,3
0.2 ¹⁾ ³⁾	13533	13733	13633	500	350	395	395	40,0
1	13501	13701	13601	1000	350	385	390	64,5
2	13502	13702	13602	1000	350	390	395	65,6
3	13503	13703	13603	1000	350	395	400	66,2
4	13504	13704	13604	1000	350	400	405	66,7
5	13505	13705	13605	1000	350	405	410	67,3
5.0	13540	13740	13640	1000	350	410	410	67,2
5.0.2 ¹⁾	13541	13741	13641	1000	350	420	420	79,9
5.1 ³⁾ ⁴⁾	13542	13742	13642	500	350	410	410	40,1
5.2	13543	13743	13643	500	350	420	420	40,7
6	13506	13706	13606	1000	350	410	415	67,8
7	13507	13707	13607	1000	350	415	420	68,4
8	13508	13708	13608	1000	350	420	425	68,8
9	13509	13709	13609	1000	350	425	430	69,4
10	13510	13710	13610	1000	350	430	435	70,6
10.0	13550	13750	13650	1000	350	435	435	69,8
10.0.2 ¹⁾	13551	13751	13651	1000	350	445	445	82,6
10.1 ³⁾ ⁴⁾	13552	13752	13652	500	350	435	435	42,7
10.2 ¹⁾ ³⁾	13553	13753	13653	500	350	445	445	42,5
15.0	13560	13760	13660	1000	350	460	460	71,2
15.0.2 ¹⁾	13561	13761	13661	1000	350	470	470	86,1
15.1 ³⁾ ⁴⁾	13562	13762	13662	500	350	460	460	43,6
15.2 ¹⁾ ³⁾	13563	13763	13663	500	350	470	470	46,2
20.0	13570	13770	13670	1000	350	485	485	74,6
20.0.2 ¹⁾	13571	13771	13671	1000	350	495	495	90,3
20.1 ³⁾ ⁴⁾	13572	13772	13672	500	350	485	485	46,8
20.2 ¹⁾ ³⁾	13573	13773	13673	500	350	495	495	47,5

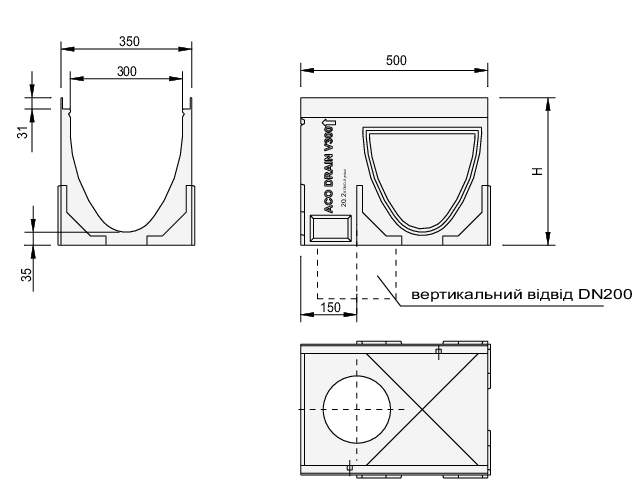

1)– канал з вертикальним відводом і гумовим ущільнювачем

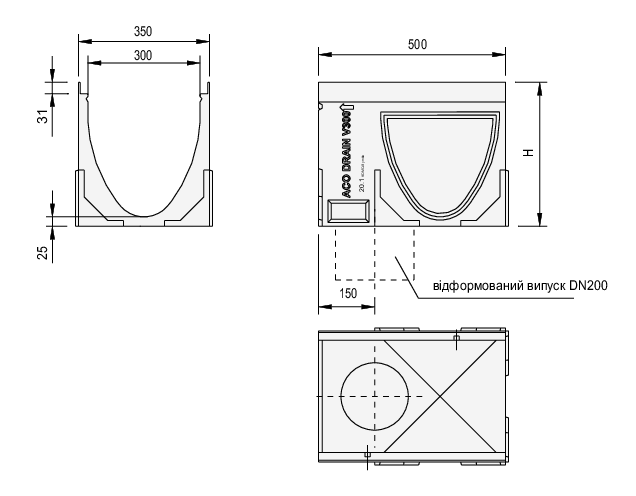

3)– канал 50 см з відформованим бічним заглибленням для T і L-подібних підключень
4)– канал з відформованим вертикальним відводом DN200

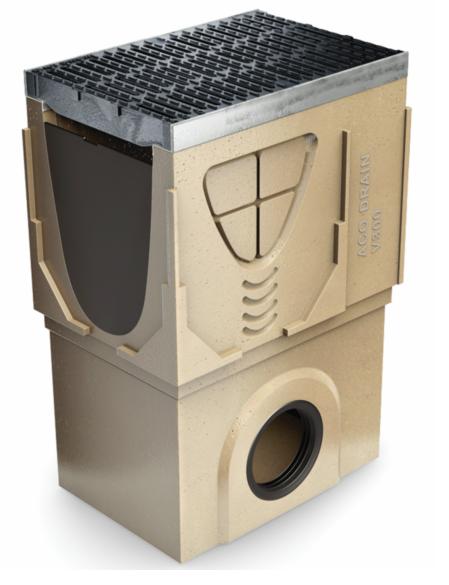

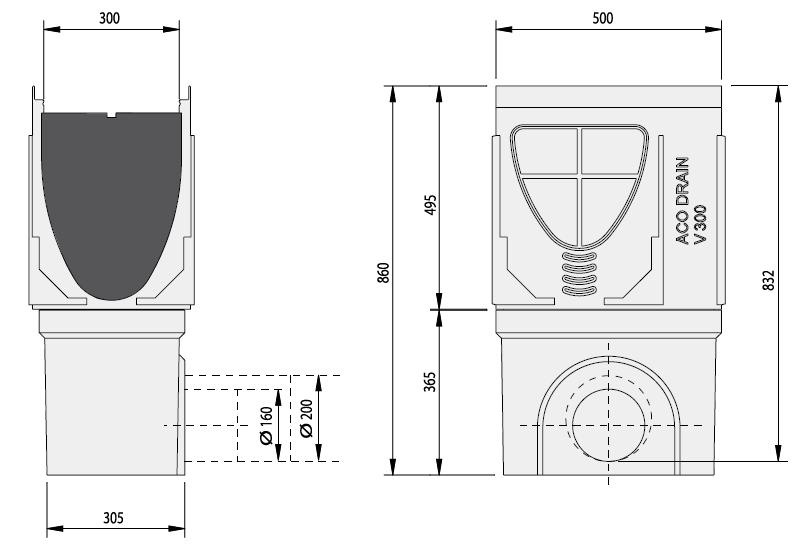

Піскоуловлювачі до каналів V 300

Назва	Арт. оцинк. сталь	Арт. чавун	Арт. нерж.сталь	Довжина, мм	Ширина, мм	Висота, мм	Вага, кг
Піскоуловлювач DN150	13591	13791	13691	500	350	860	67,7
Піскоуловлювач DN200	13592	13792	13692	500	350	860	67,0

Аксесуари для каналів V300

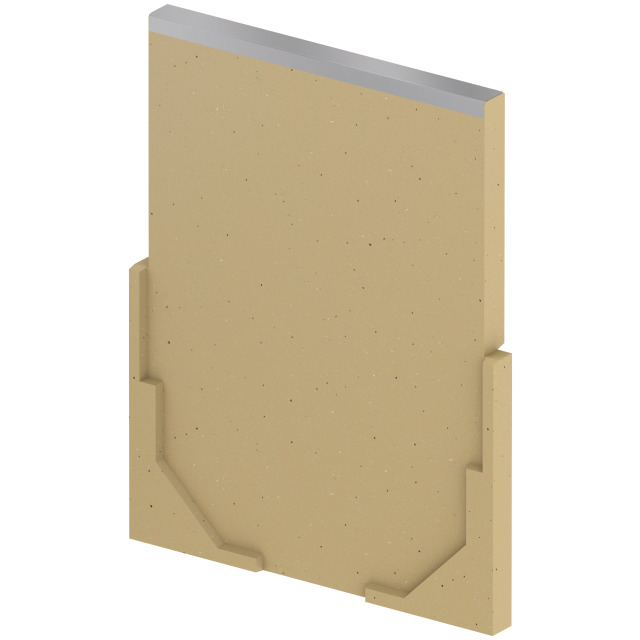

Торцева стінка для початку та кінця каналів:

Назва	Артикул оцинк. сталь	Артикул чавун	Артикул нерж. сталь	Вага, кг
Тип 0.0 – 20.0	13585	13785	13685	3,4

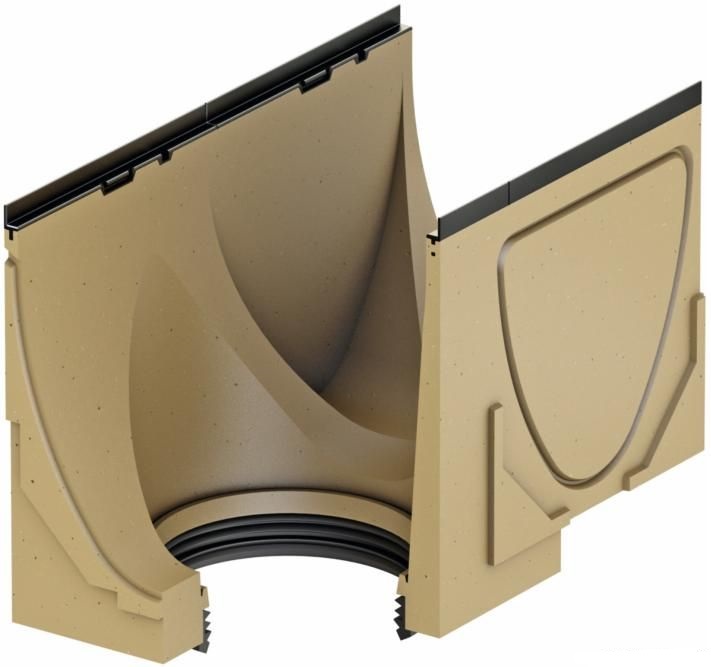

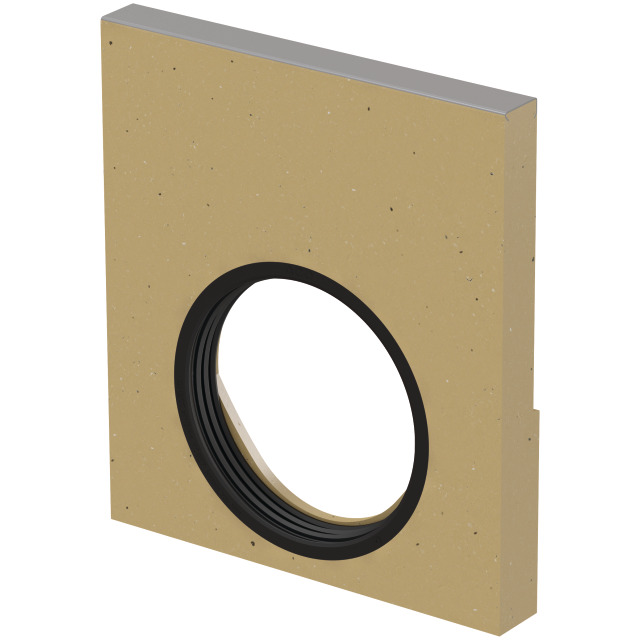

Торцева стінка з відводом DN200:

Назва	Артикул оцинк. сталь	Артикул чавун	Артикул нерж. сталь	Вага, кг
Тип 0	13586	13786	13686	8,9
Тип 5	13587	13787	13687	9,3
Тип 10	13588	13788	13688	9,6
Тип 15	13589	13789	13689	10,4
Тип 20	13590	13790	13690	11,0

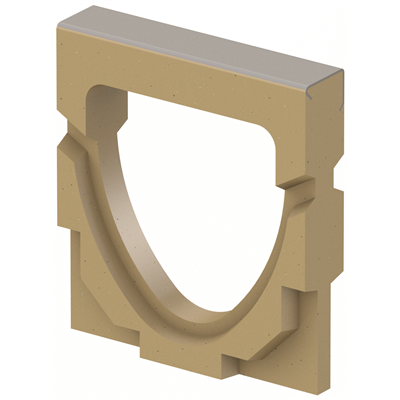

Адаптер для зміни напрямку потоку:

Назва	Артикул оцинк. сталь	Артикул чавун	Артикул нерж. сталь	Вага, кг
Тип 0	13593	13793	13693	4,7
Тип 5	13594	13794	13694	4,9
Тип 10	13595	13795	13695	5,1
Тип 15	13596	13796	13696	5,5
Тип 20	13597	13797	13697	5,7

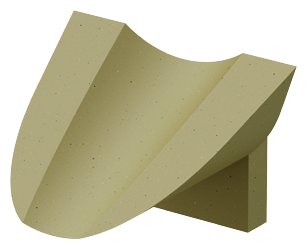

Каскадний елемент:

Назва	Артикул	Вага, кг
Між типами 0 і 5 5 і 10 10 і 15 15 і 20	13800	0,3
Між типами 0 і 10 10 і 20	13801	0,5

Назва	Артикул	Вага, кг
Крюк для зняття решіток	01290	0,25
Герметик *	86886	0,3

Решітки для каналів V300 з кріпленням Drainlock

Відповідність європейським та українським стандартам
З системою безболтового кріплення Drainlock

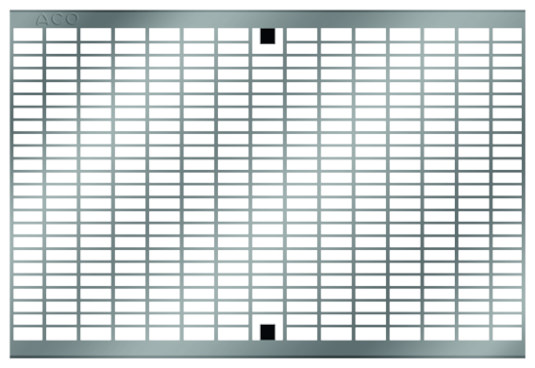

Решітка сітчаста Q+

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки, см2/м	Вага, кг	Артикул
оцинкована сталь	500	338	30х10	2032	12,0	132006
нержавіюча сталь	500	338	30х10	2032	12,0	132016

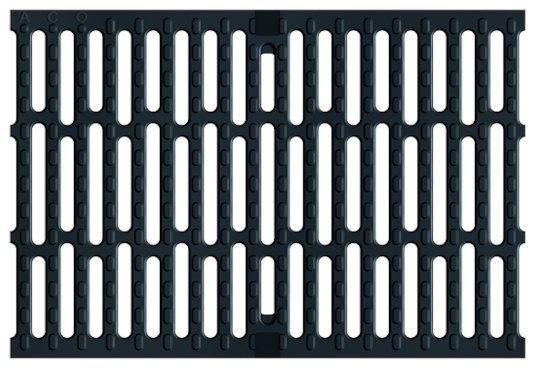

Решітка з прорізями

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	338	12	1146	17,9	13870

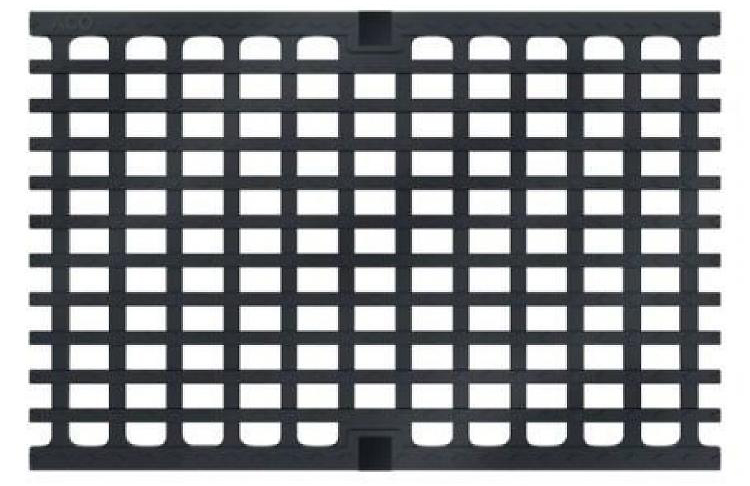

Решітка поздовжньо-поперечна

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	338	30x18	1381	16,3	13873

Решітка сітчаста

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	500	338	16х22	2139	14,9	13819
нержавіюча сталь	500	338	16х22	2139	14,9	13849

Решітка з прорізями

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	338	12	1146	23,0	13871

Решітка поздовжньо-поперечна

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	338	25x18	1146	24,6	13874

Решітка сітчаста (до D400)

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	500	338	16х22	2139	17,4	13821
нержавіюча сталь	500	338	16х22	2139	17,4	13851

Глуха решітка

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	338	-	-	25,8	13872

Каталог ACO Drain	pdf
ACO Multiline V300	pdf

Multiline V 300

онлайн каталог

ACO Multiline Конструктивні можливості системи

pdf

Рекомендації з монтажу ACO Multiline

pdf

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf
