Канал
* отвір для відведення стоків, які дренуються в верхні шари дорожніх конструкцій

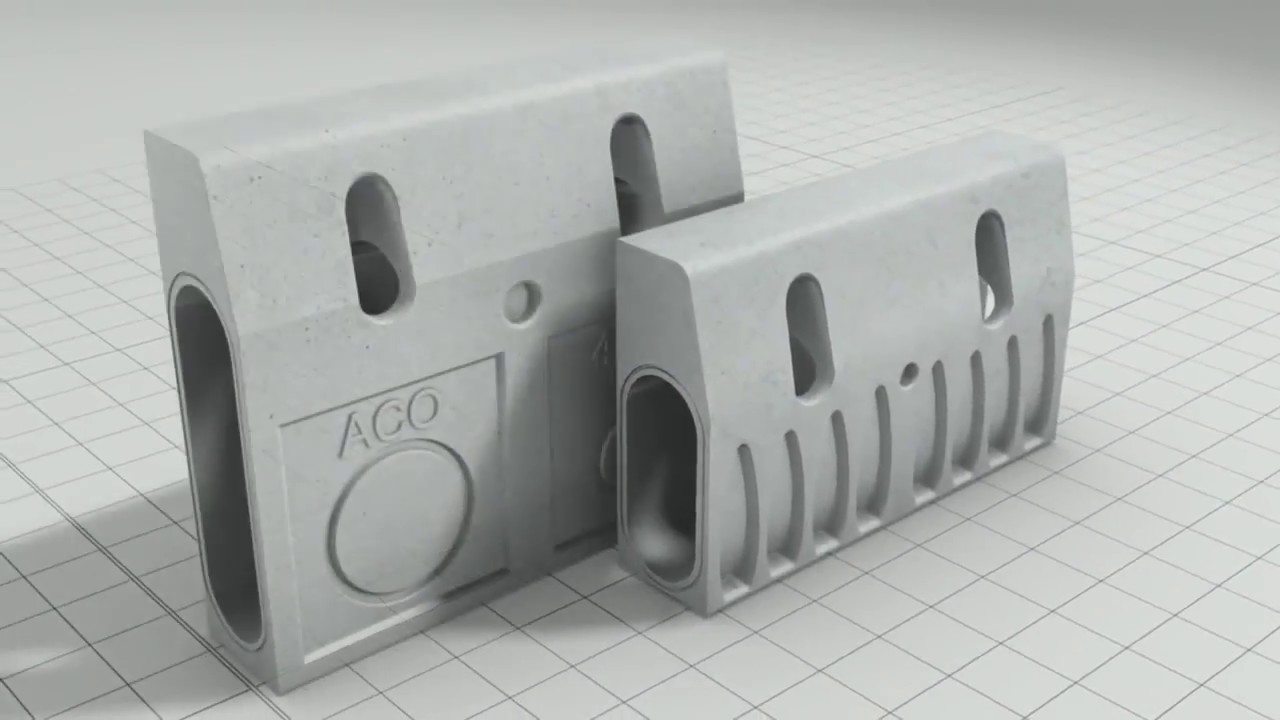

ACO KerbDrain 480
Гідравлічна ширина 100 мм
| Назва | Артикул | Довжина, мм | Ширина, мм | Висота, мм | Вага, кг |
|---|---|---|---|---|---|

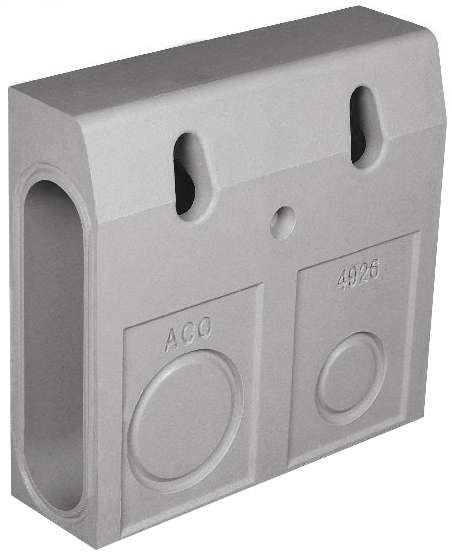

| Канал KD480 | 04926 | 500 | 15,0 | 48,0 - 37,5 | 35,9 |

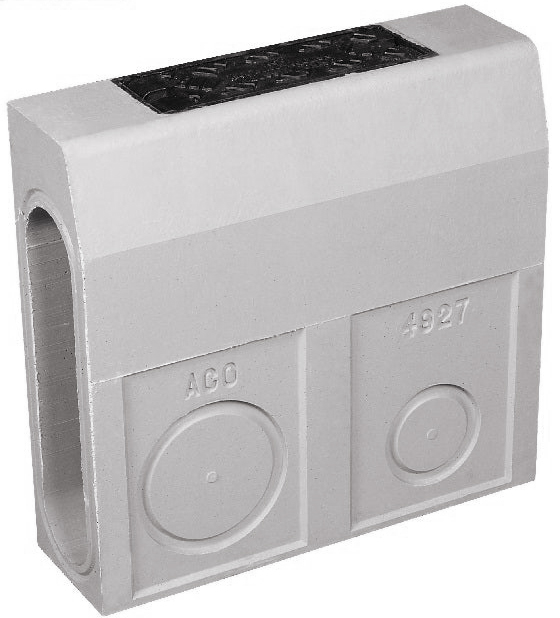

| Ревізійний елемент KD480 | 04927 | 500 | 15,0 | 48,0 | 47,5 |
| Лівий елемент пандусу | 04931 | 91,5 | 15,0 | 48,0 - 37,5 | 66,7 |
| Низький елемент | 04933 | 91,5 | 15,0 | 37,5 | 59,8 |
| Правий елемент пандусу | 04932 | 91,5 | 15,0 | 48,0 - 37,5 | 66,7 |
| Торцева стінка | 04938 | - | - | - | 7,4 |
| Торцева стінка з відводом DN100, вхід | 04939 | - | - | - | 5,9 |
| Торцева стінка з відводом DN100, вихід | 04940 | - | - | - | 5,9 |

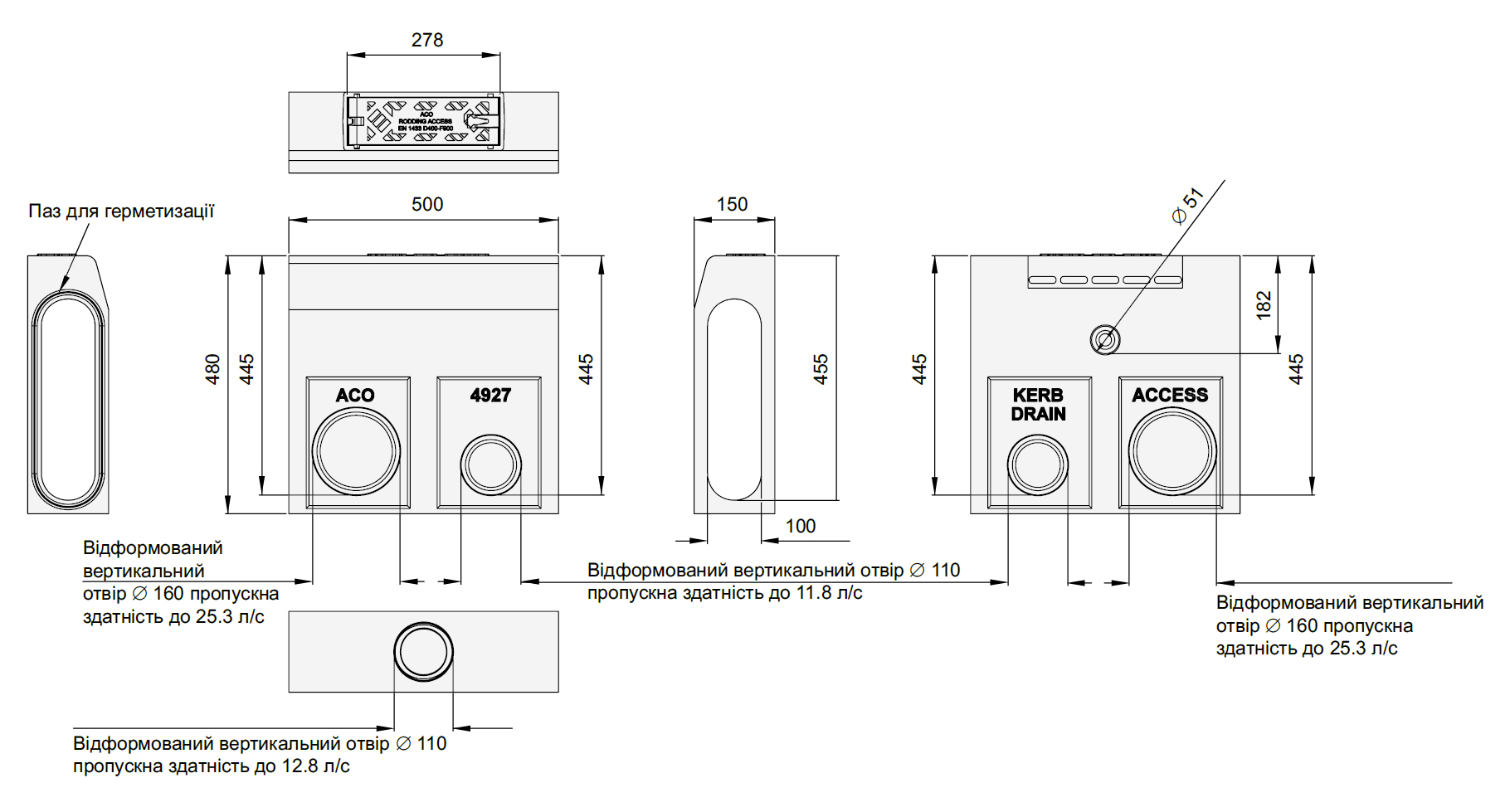

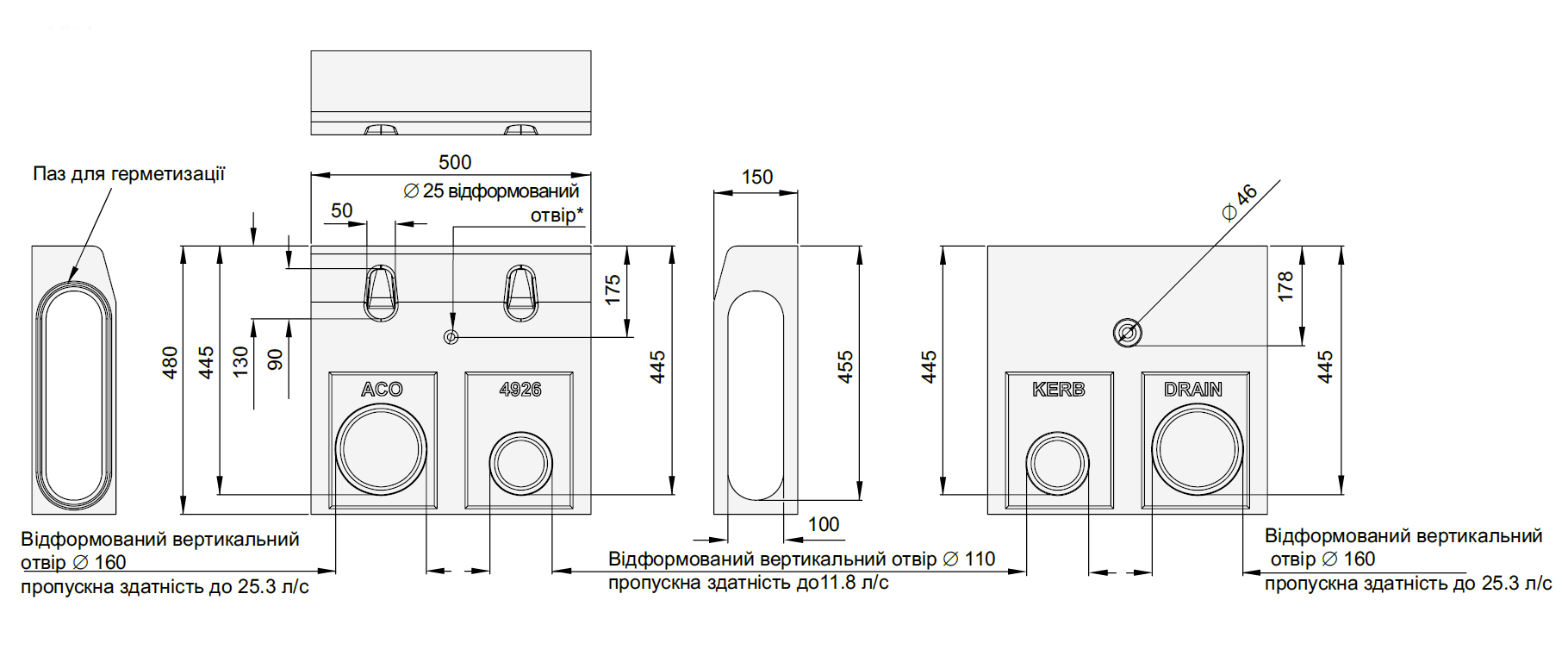

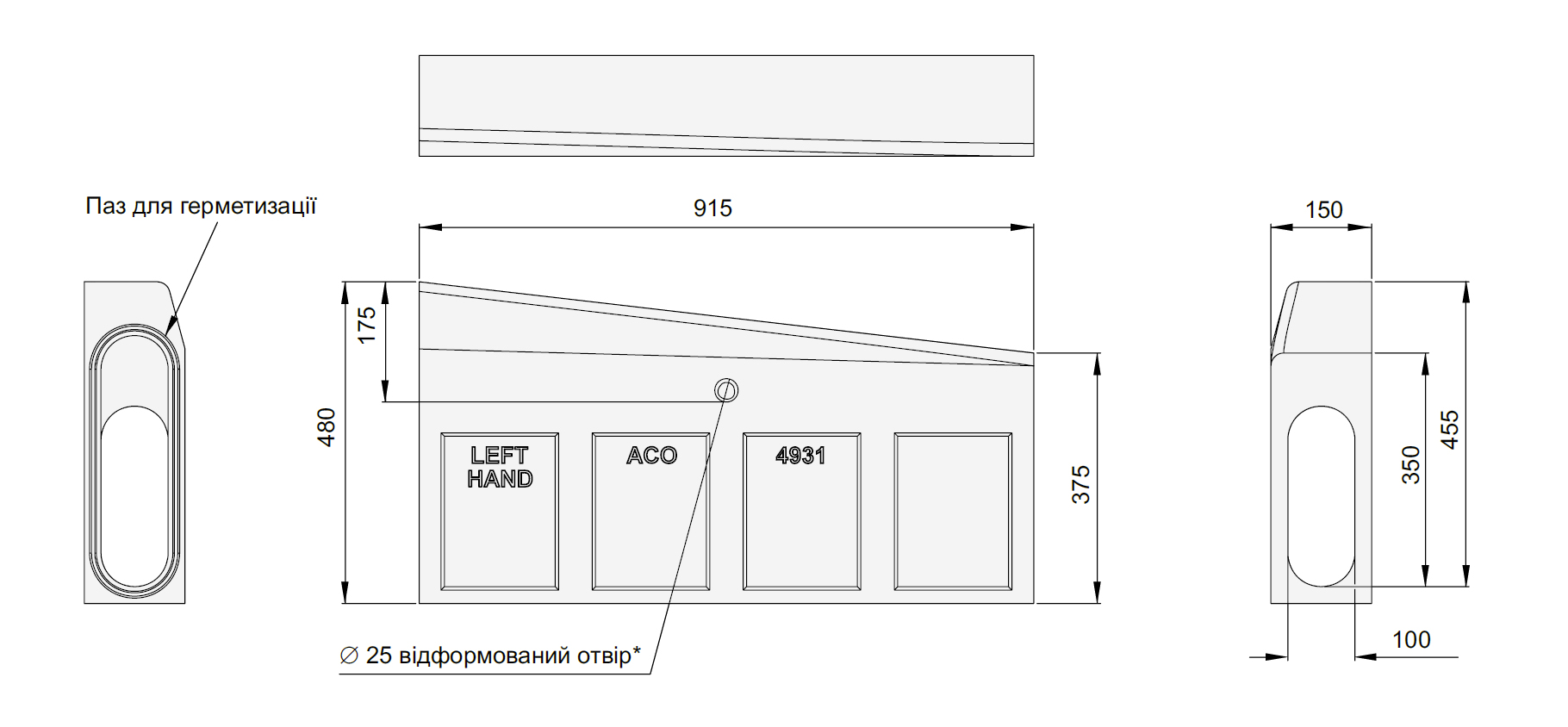

Креслення елементів системи ACO KerbDrain

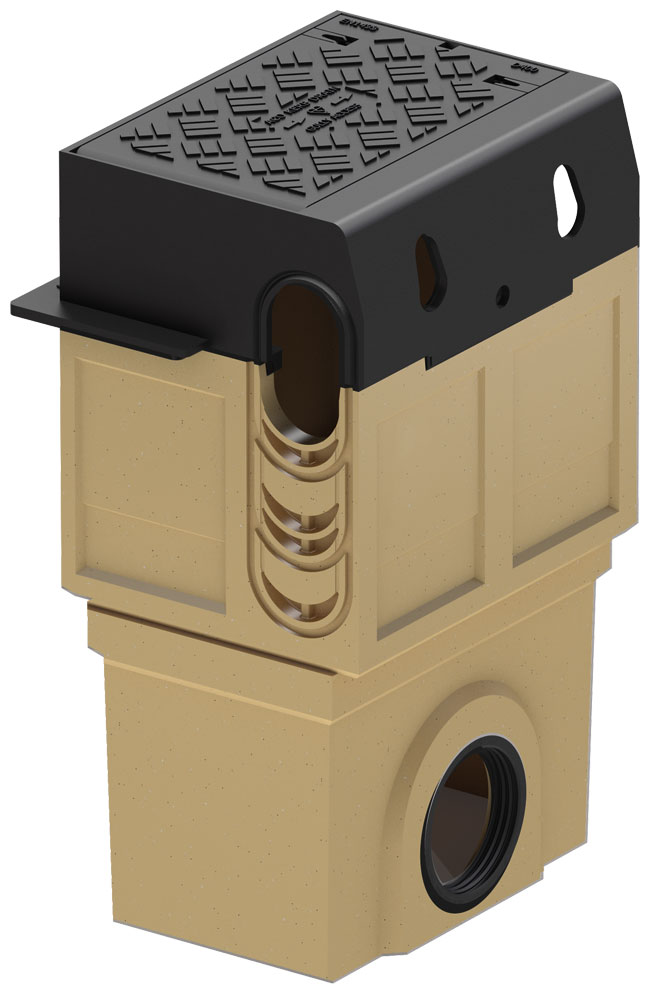

Піскоуловлювач для KerbDrain 305 та 480
Гідравлічна ширина 100 мм. Кришка виготовлена з ковкого чавуну. Отвір має гумові ущільнювачі.
| Назва | Артикул | Довжина, мм | Ширина, мм | Висота, мм | Вага, кг |
|---|---|---|---|---|---|
| Верхня частина піскоуловлювача для систем KD305 та KD480 | 04928 | 500 | 39,0 | 55 | 82 |
| Нижня частина піскоуловлювача низька з відводом D150 | 01614 | 500 | 32,2 | 36,5 | 28,5 |
| Нижня частина піскоуловлювача низька з відводом D200 | 06190 | 500 | 32,2 | 36,5 | 27 |
| Нижня частина піскоуловлювача висока з відводом D150 | 03217 | 500 | 32,2 | 71,5 | 49,9 |
| Нижня частина піскоуловлювача висока з відводом D200 | 08565 | 500 | 32,2 | 71,5 | 49,9 |
| Корзина для низького піскоуловлювача | 01616 | - | - | - | - |
| Корзина для високого піскоуловлювача | 01617 | - | - | - | - |
| Назва | Артикул | Довжина, мм | Ширина, мм | Висота, мм | Вага, кг |
|---|---|---|---|---|---|
| Канал KD480 | 04926 | 500 | 15,0 | 48,0 - 37,5 | 35,9 |
| Ревізійний елемент KD480 | 04927 | 500 | 15,0 | 48,0 | 47,5 |
| Лівий елемент пандусу | 04931 | 91,5 | 15,0 | 48,0 - 37,5 | 66,7 |
| Низький елемент | 04933 | 91,5 | 15,0 | 37,5 | 59,8 |
| Правий елемент пандусу | 04932 | 91,5 | 15,0 | 48,0 - 37,5 | 66,7 |
| Торцева стінка | 04938 | - | - | - | 7,4 |
| Торцева стінка з відводом DN100, вхід | 04939 | - | - | - | 5,9 |
| Торцева стінка з відводом DN100, вихід | 04940 | - | - | - | 5,9 |

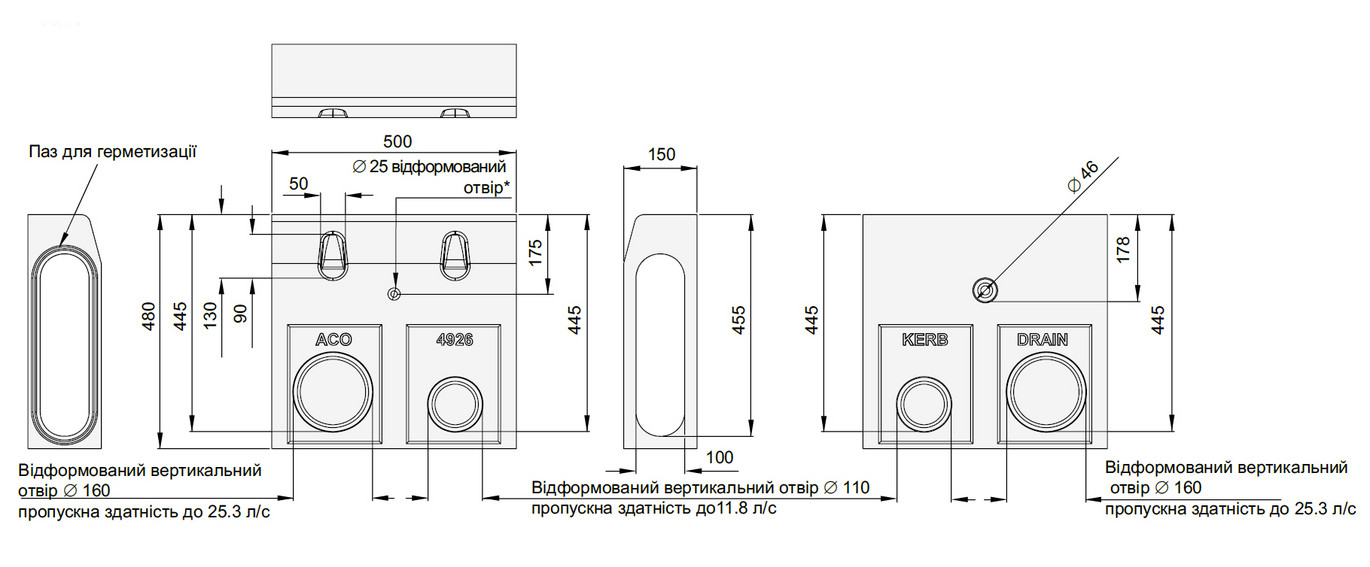

Креслення елементів системи ACO KerbDrain

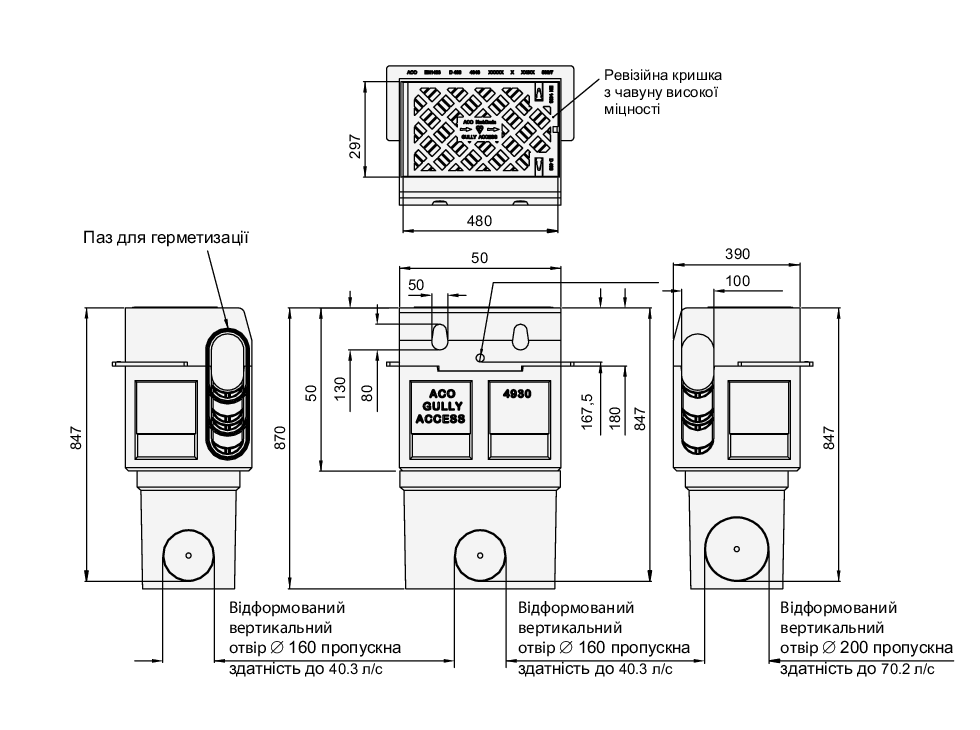

Піскоуловлювач для KerbDrain 305 та 480
Гідравлічна ширина 100 мм. Кришка виготовлена з ковкого чавуну. Отвір має гумові ущільнювачі.
| Назва | Артикул | Довжина, мм | Ширина, мм | Висота, мм | Вага, кг |
|---|---|---|---|---|---|
| Верхня частина піскоуловлювача для систем KD305 та KD480 | 04928 | 500 | 39,0 | 55 | 82 |
| Нижня частина піскоуловлювача низька з відводом D150 | 01614 | 500 | 32,2 | 36,5 | 28,5 |
| Нижня частина піскоуловлювача низька з відводом D200 | 06190 | 500 | 32,2 | 36,5 | 27 |
| Нижня частина піскоуловлювача висока з відводом D150 | 03217 | 500 | 32,2 | 71,5 | 49,9 |
| Нижня частина піскоуловлювача висока з відводом D200 | 08565 | 500 | 32,2 | 71,5 | 49,9 |
| Корзина для низького піскоуловлювача | 01616 | - | - | - | - |
| Корзина для високого піскоуловлювача | 01617 | - | - | - | - |
