ACO Profiline 130 з регульованою висотою
| Зображення | Назва | Довжина, мм | Ширина, мм | Артикул оцинк. сталь | Артикул нерж. сталь | ||
|---|---|---|---|---|---|---|---|
 | Тип I: з регульованою висотою 55 - 78 мм | ||||||

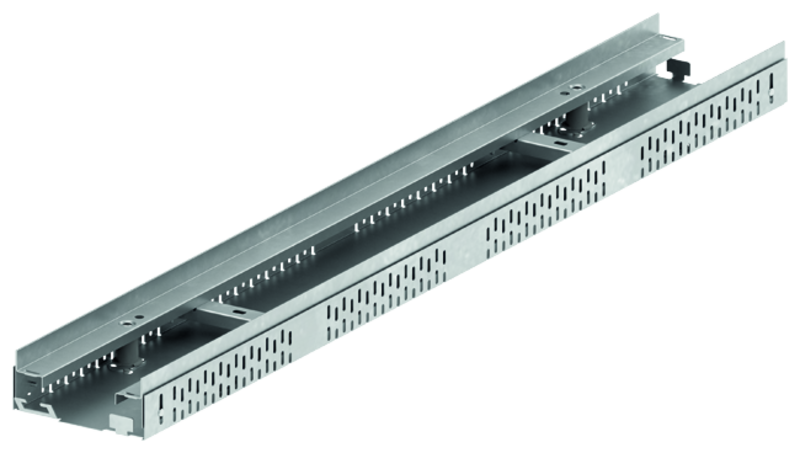

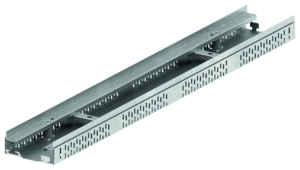

| Канал | 1000 | 130 | 36941 |  | 36943 | | |
| 500 | 130 | 36940 | | 36942 | | ||
| Тип II: з регульованою висотою 78 - 108 мм | |||||||
| Канал | 1000 | 130 | 36788 | | 36836 | | |
| 500 | 130 | 36789 | | 36837 | | ||
| Тип III: з регульованою висотою 108 - 168 мм | |||||||
| Канал | 1000 | 130 | 36806 | | 36854 | | |
| 500 | 130 | 36807 | | 36855 | | ||
Комплектуючі
| Зображення | Назва | Підходить до | Артикул оцинк. сталь | Артикул нерж. сталь | ||
|---|---|---|---|---|---|---|
 | Регульований кутовий елемент ACO Profiline | Тип I з регульованою висотою 55 - 78 мм | 38634 | - | 38643 | - |
| Тип II з регульованою висотою 78 - 108 мм | ||||||
| Тип III з регульованою висотою 108 - 168 мм | ||||||

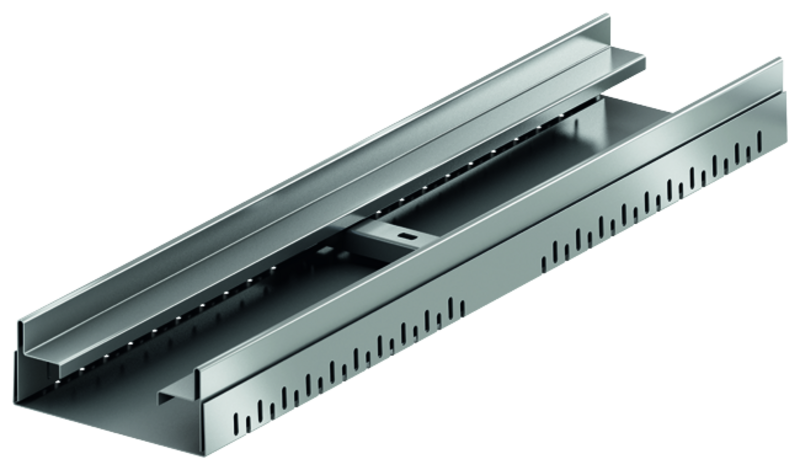

 | Вирівнюючий елемент ACO Profiline 130, середній | Тип I з регульованою висотою 55 - 78 мм | 36948 | | 36949 | |
| Тип II з регульованою висотою 78 - 108 мм | 36790 | | 36838 | | ||
| Тип III з регульованою висотою 108 - 168 мм | 36808 | | 36856 | | ||

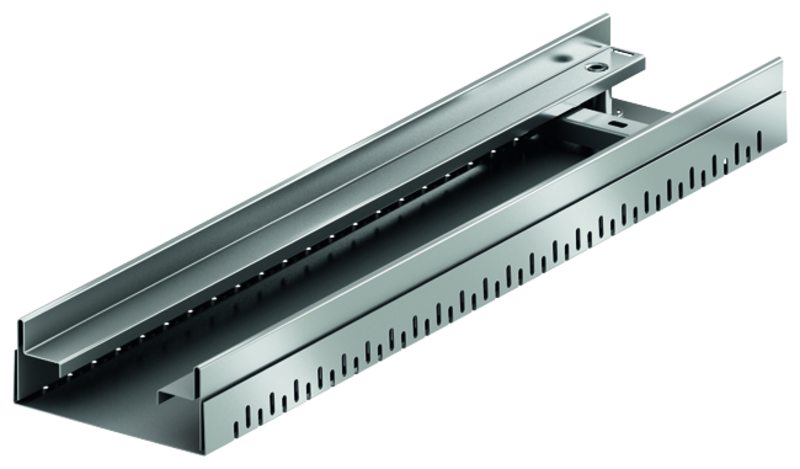

 | Вирівнюючий елемент ACO Profiline 130, кінцевий | Тип I з регульованою висотою 55 - 78 мм | 36956 | | 36958 | |
| Тип II з регульованою висотою 78 - 108 мм | 36791 | | 36839 | | ||
| Тип III з регульованою висотою 108 - 168 мм | 36809 | | 36857 | | ||

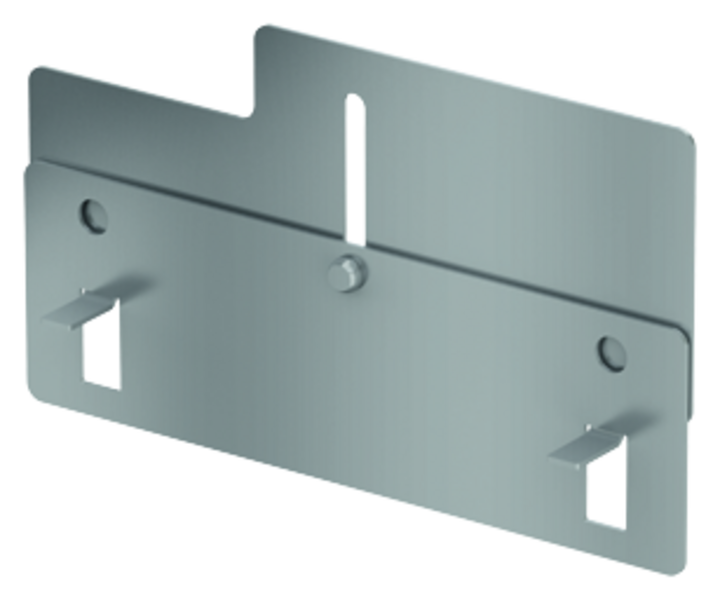

 | Торцева стінка ACO Profiline 130 | Тип I з регульованою висотою 55 - 78 мм | 36950 | | 36951 | |
| Тип II з регульованою висотою 78 - 108 мм | 36793 | | 36841 | | ||
| Тип III з регульованою висотою 108 - 168 мм | 36811 | | 36859 | | ||
| Зображення/Креслення | Назва | Довжина, мм | Ширина, мм | Фіксація | Артикул | |
|---|---|---|---|---|---|---|
 | | Решітка з прорізами | 1000 | 130 | Так | 00276 |
| 500 | 130 | Так | 00277 | ||
 | | Решітка сітчаста | 1000 | 130 | Так | 38433 |
| 500 | 130 | Так | 38432 | ||
 | | Решітка перфорована | 1000 | 130 | Так | 36968 |
| 500 | 130 | Так | 36969 | ||

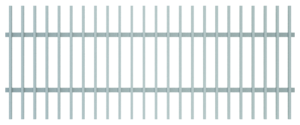

 | | Решітка поперечний прут | 1000 | 130 | Ні | 320050 |
| 500 | 130 | Ні | 320051 | ||
 | | Решітка поздовжній прут, 3 x 15 мм | 1000 | 130 | Ні | 38811 |
| 500 | 130 | Ні | 38810 | ||
 | | Решітка поздовжній прут, U-профіль | 1000 | 130 | Ні | 320124 |
| 500 | 130 | Ні | 320125 | ||
 | | Пластикова решітка | 1000 | 130 | Ні | 320310 |
| Зображення/Креслення | Назва | Довжина, мм | Ширина, мм | Фіксація | Артикул | |
|---|---|---|---|---|---|---|
 | | Решітка з прорізями Електрополірована | 1000 | 130 | Так | 00272 |
| 500 | 130 | Так | 00273 | ||

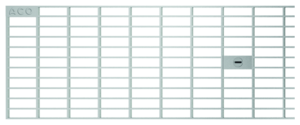

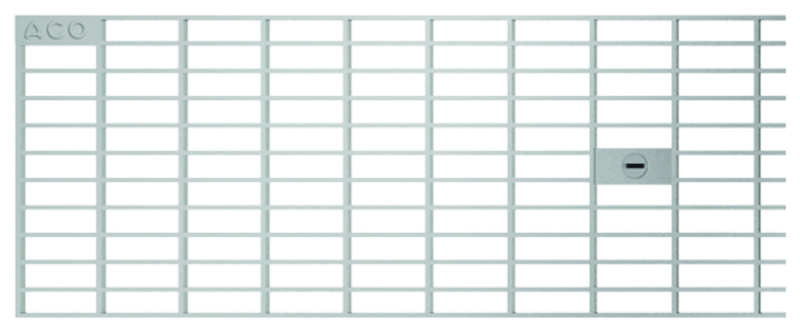

 | | Решітка сітчаста Електрополірована | 1000 | 130 | Так | 38441 |
| 500 | 130 | Так | 38440 | ||
 | | Решітка перфорована Електрополірована | 1000 | 130 | Так | 36974 |
| 500 | 130 | Так | 36975 | ||

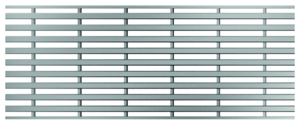

 | | Решітка поздовжній прут шириной 7 мм, щілина 5,5 мм Шліфована | 1000 | 130 | Ні | 37491 |
| 500 | 130 | Ні | 37492 | ||

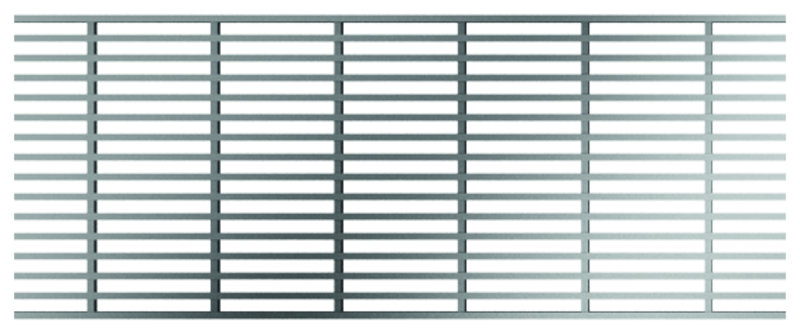

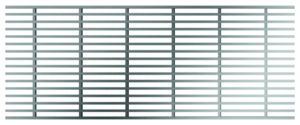

 | | Решітка поздовжній прут шириной 3 мм, щілина 5 мм Шліфована | 1000 | 130 | Ні | 38548 |
| 500 | 130 | Ні | 38549 | ||
 | | Решітка поперечний прут Електрополірована | 1000 | 130 | Ні | 320052 |
| 500 | 130 | Ні | 320053 | ||
 | | Решітка повздовжні прорізі Електрополірована | 1000 | 130 | Ні | 38555 |
| 500 | 130 | Ні | 38556 | ||

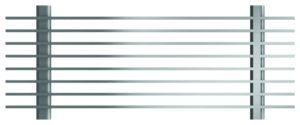

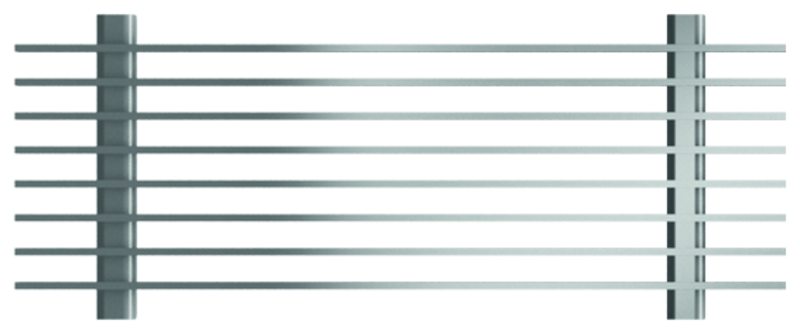

 | | Решітка поздовжній прут 3 х 15 мм Електрополірована | 1000 | 130 | Ні | 38813 |
| 500 | 130 | Ні | 38812 | ||

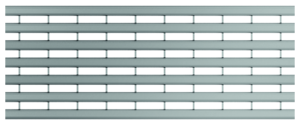

 | | Решітка поздовжній прут, U-профіль Електрополірована | 1000 | 130 | Ні | 320126 |
| 500 | 130 | Ні | 320127 | ||
 | | Решітка поздовжній прут, шириной 7 мм, щілина 6,5 мм Шліфована | 1000 | 130 | Ні | 320128 |
| 500 | 130 | Ні | 320129 | ||
| | Решітка пластикова | 1000 | 130 | Ні | 320310 |
