Промислові трапи

Промислові трапи із нержавіючої сталі спроектовані для застосування на комерційних об'єктах з високими навантаженнями і вимогами до гігієни. Для різних сфер застосування промислові трапи доступні в різних варіантах виконання - з різними решітками, монтажними розмірами, пропускною спроможністю, розташуванням і діаметрами випусків.

Конструкція і висота підлоги, а також гідроізоляційний шар, грають важливу роль у виборі типу трапа. АСО пропонує 4 типи корпусу трапів для різних конструкцій підлог.

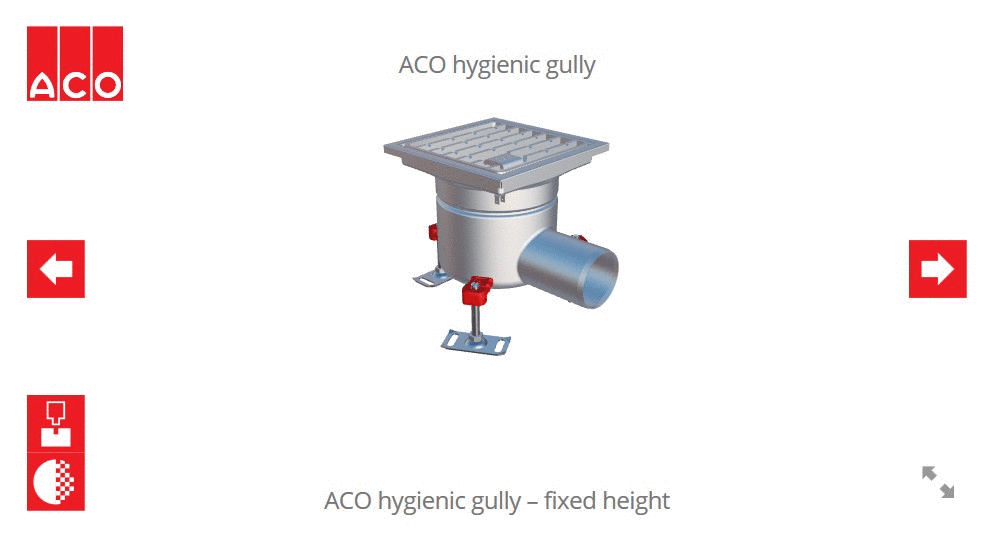

Однокорпусні трапи з фіксованою висотою зручні для швидкого монтажу в будь-який тип наливних підлог (бетонний, полімерцементний, епоксидний, поліуретановий і т.д.) або з плитковим покриттям.

Двохкорпусні трапи можуть бути підключені самостійно, стикуватися із каналами з нержавіючої сталі в будь-яких конструкціях підлоги, в тому числі і з гідроізоляційним шаром. Промислові трапи АСО можуть мати вертикальний або горизонтальний випуск.

Переваги:

  • стандарти гігієни відповідають вимогам EN 1672 та EN ISO 14159;

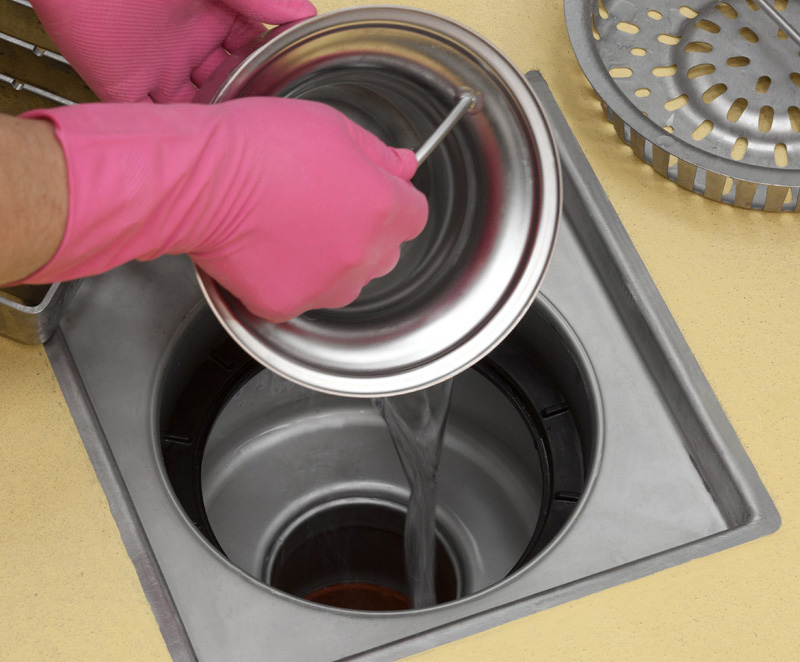

  • легка очистка та дезінфекція завдяки заокругленим внутрішнім кутам і відсутності виступаючих зварних швів;
  • тривалий термін служби виробу;
  • стандартне заповнення кромки трапів служить для додаткової міцності і гігієни;
  • широкий вибір решіток для всіх типів об'єктів і класів навантаження;
  • антиковзні решітки - для безпечного використання;
  • низька монтажна висота; - просте регулювання висоти і надійна фіксація при використанні двохкорпусних трапів;
  • висока швидкість монтажу однокорпусних трапів;
  • повна відповідність вимогам EN 1253;
  • можливість з'єднання з гідроізоляційним шаром;
  • можливість дренування з гідроізоляційного шару;

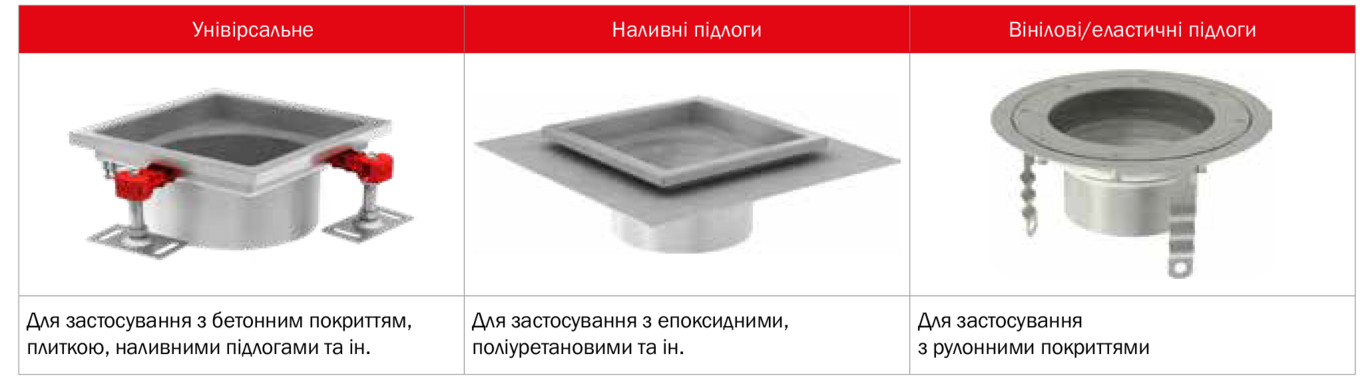

  • можуть використовуватися з усіма типами покриття підлоги, в тому числі і з вініловими.
Трапи серії 142
  • розміри верхніх частин трапу 200х200 мм
  • пропускна здатність трапів 142 від 1,4 до 2,0 л/с
  • два варіанти: однокорпусний або двохкорпусний
  • діаметри випусків 75 і 110 мм
  • широкий вибір решіток класом навантаження від L15 до N250
    Детальніше

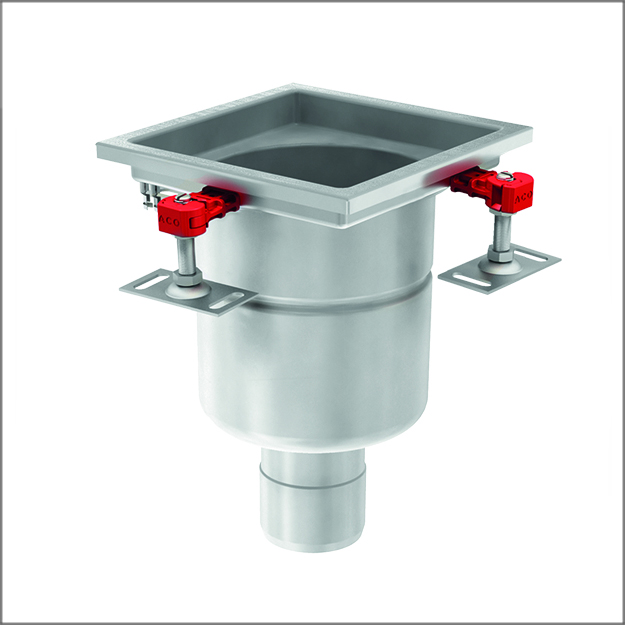

    Трапи серії 157
    • розміри верхніх частин трапу 200х200 мм і 250х250 мм
    • пропускна здатність трапів 157 від 2,6 до 4,4 л/с
    • два варіанти: однокорпусний або двохкорпусний
    • діаметри випусків 75, 110 та 160 мм
    • широкий вибір решіток класом навантаження від L15 до N250
    Детальніше

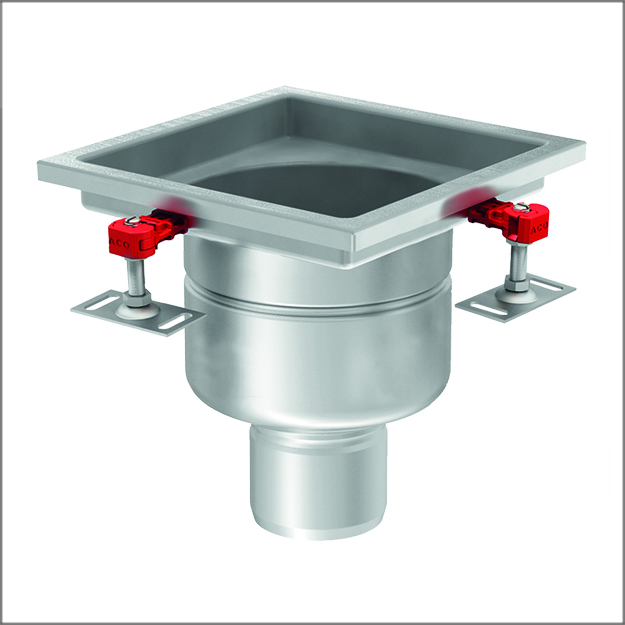

    Трапи серії 218
    • розміри верхніх частин трапу 300х300 мм
    • пропускна здатність трапів 218 від 4,4 до 6,2 л/с
    • два варіанти: однокорпусний або двохкорпусний
    • діаметри випусків 110 та 160 мм
    • широкий вибір решіток класом навантаження від L15 до N250
    Детальніше
    Інструкція по підбору промислових трапів

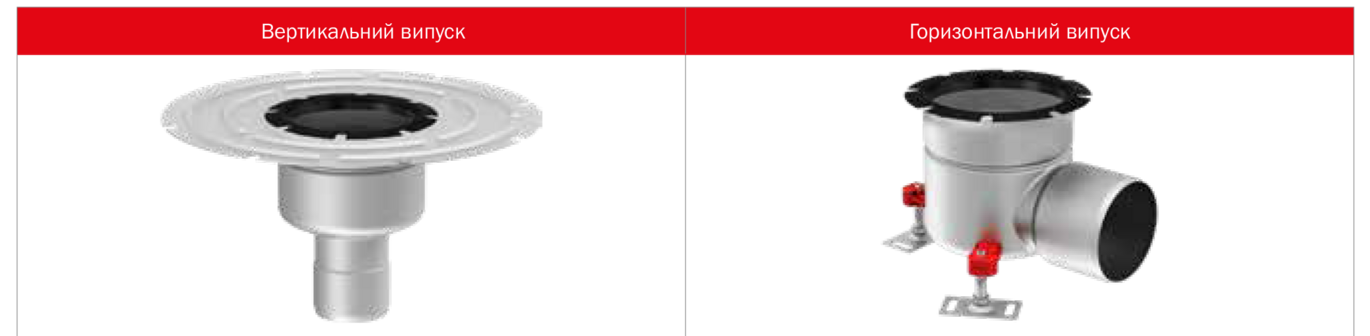

    Вертикальний випуск
    Горизонтальний випуск

    На цей показник впливають кілька факторів, такі як розмір трапа, висота корпусу трапа і його верхньої частини, необхідність використання відстійника.
    У таблиці вказана пропускна здатність без відстійника для сміття (з ним цей показник буде на 15% нижче).

    Положення випуску трапаТрап 142,
    ємність (л)
    Трап 157,
    ємність (л)
    Трап 218,
    ємність (л)
    Вертикальний0,40,61,4
    Вертикальний і горизонтальний0,30,30,7

    Щоб правильно підібрати решітку враховуйте такі фактори:

    • діючі навантаження (пересування транспорту і механізмів)
    • необхідний рівень гігієни
    • опір ковзанню.



    СітчастаQuadratoСтрижневаSlotHeelsafeArlaMulti-slot
    ПоверхняАнтиковзкаКовзкаКовзкаАнтиковзкаГладкаГладкаГладкаАнтиковзкаАнтиковзка
    Рівень гігієни+++++++++++++++++++++++++++
    Опір ковзанню ++++++++++++++++++++++++
    Класи навантаження:
    200
    х200
    L15L15L15M125C250M125L15L15L15
    250
    х250
    L15L15L15M125C250M125L15L15L15
    300
    х300
    L15L15L15M125C250M125L15L15L15

    Монтажні схеми

    Промислові трапи

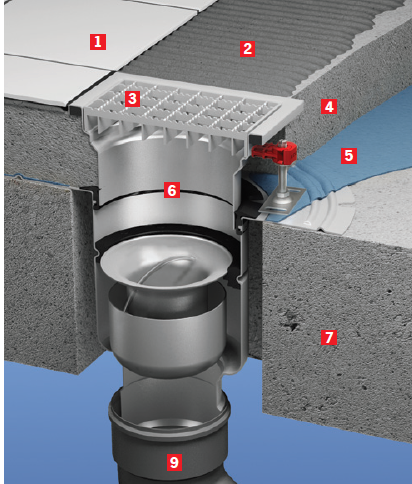

    Монтаж двокорпусного трапу в плиту перекриття

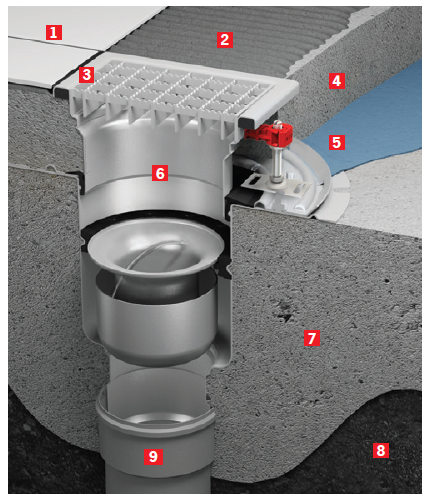

    Монтаж двокорпусного трапу в чорнову стяжку підлоги

    1 – Плитка
    2 – Клей для плитки
    3 – Герметик для шва
    4 – Стяжка
    5 – Гідроізоляційни шар
    6 – Трап
    7 – Чорнова стяжка підлоги та перекриття
    8 – Основа під чорнову стяжку (грунт, щебень, пісок і т.д)
    9 – Каналізаційна труба

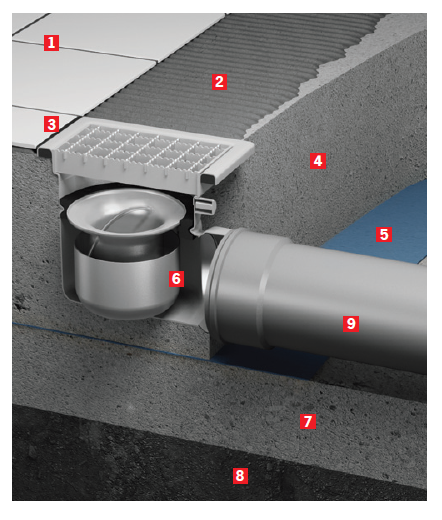

    Монтаж однокорпусного трапа в чорнову стяжку підлоги

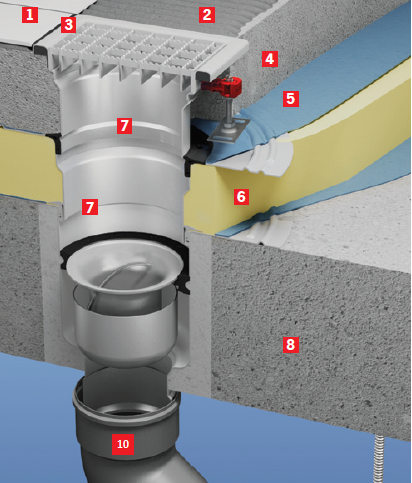

    Монтаж двокорпусного трапу з вставкою в плиту перекриття

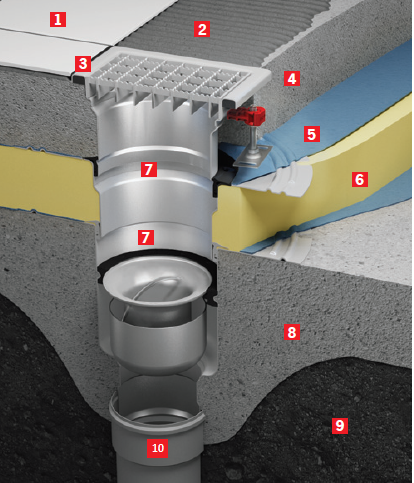

    Монтаж двокорпусного трапу в чорнову стяжку підлоги

    1 – Плитка

    2 – Клей для плитки

    3 – Герметик для шва

    4 – Стяжка

    5 – Гідроізоляційни шар

    6 – Утеплювач

    7 – Двокорпусний трап зі вставкою

    8 – Чорнова стяжка підлоги та перекриття

    9 – Основа під чорнову стяжку (грунт, щебень, пісок і т.д)

    10 – Каналізаційна труба
