Євроканали

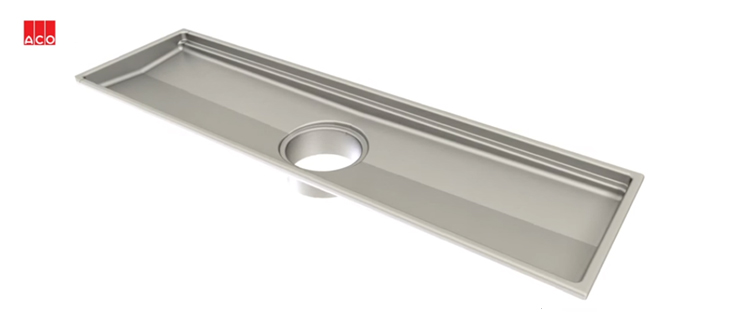

Євроканали застосовуються на комерційних об'єктах, де існують високі вимоги до гігієни та надійності систем водовідведення.

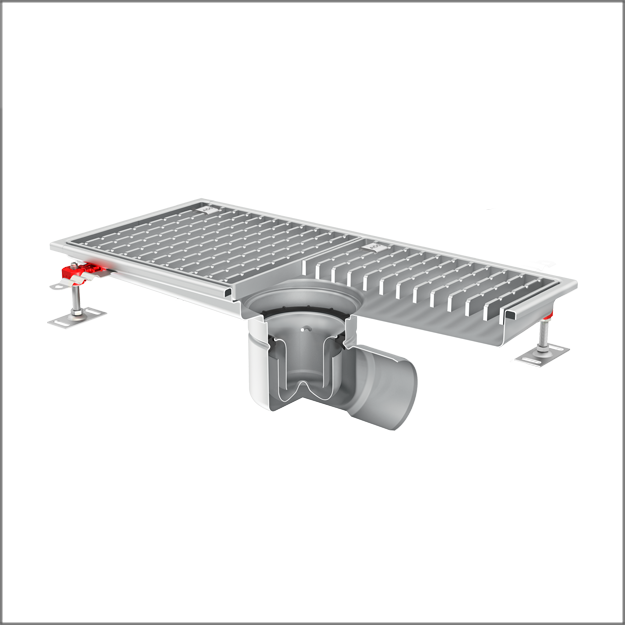

Євроканали АСО EG 150
  • Гігієнічна конструкція і виготовлення відповідно EN1253
  • Матеріал - нержавіюча сталь AISI304
  • Підключення (DN100) можливе: беспосередньо до каналізаційної труби; до трапу EG150
  • Пропускна здатність - до 1,5 л/с

Детальніше

Євроканали АСО 142

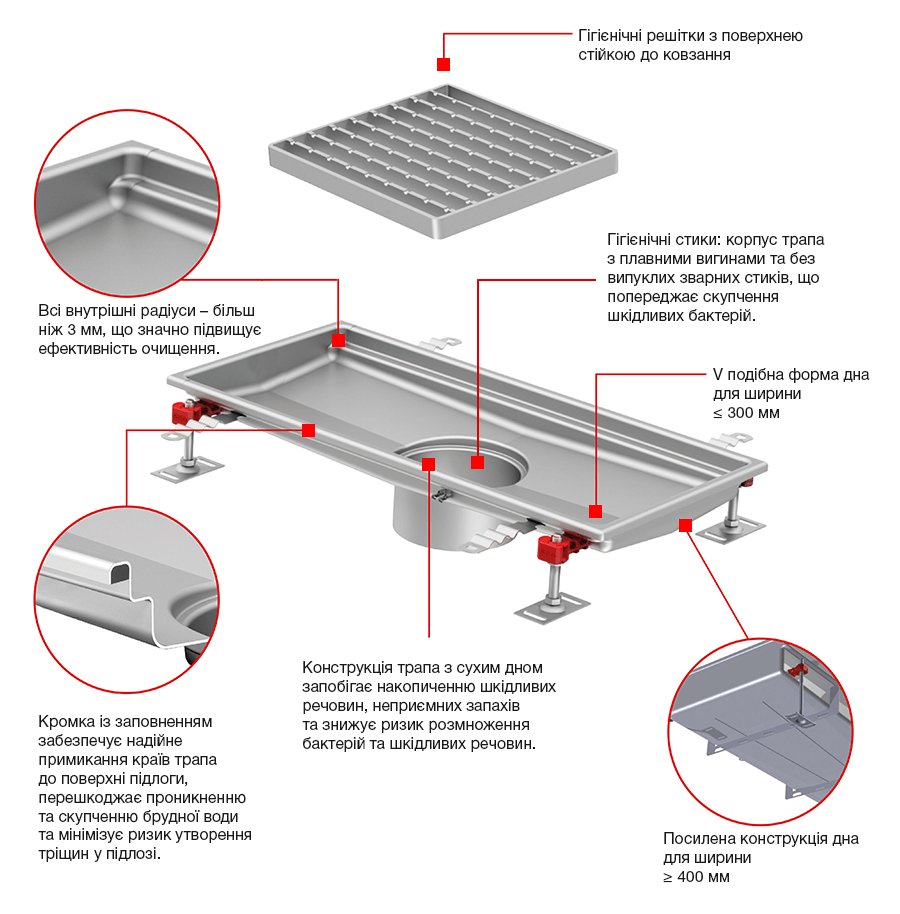

  • Гігієнічна конструкція
  • Виготовлення відповідно EN1253
  • Матеріал - нержавіюча сталь AISI304
  • Підключення (DN125) можливе:  до трапу ACO 142
  • Пропускна здатність - до 1,9 л/с

Детальніше

Євроканали АСО 157
  • Гігієнічна конструкція
  • Виготовлення відповідно EN1253
  • Матеріал - нержавіюча сталь AISI304
  • Підключення (DN142) можливе:  до трапу ACO 157
  • Пропускна здатність - до 4,2 л/с

Детальніше

Євроканали АСО 218
  • Гігієнічна конструкція
  • Виготовлення відповідно EN1253
  • Матеріал - нержавіюча сталь AISI304
  • Підключення (D=200) можливе:  до трапу ACO 218
  • Пропускна здатність - до 6,7 л/с

Детальніше
Євроканали інструкція з підбору


Об'єм каналу - це кількість рідини, яка може знаходиться в каналі одноразово.

Об'єм каналу, лШирина, ммДовжина, ммВисота, ммДіаметр
випуску, мм
Тип нижньої
частини
0-106,315080060110EG 150
7,8150100060110EG 150
9,4150120060110EG 150
11,7150150060110EG 150
0-116,315080060125Трап 142
7,8150100060125Трап 142
11,7150150060125Трап 142
5-205,030030060142Трап 157
5,420050060142Трап 157
8,940040060142Трап 157
9,930060060142Трап 157
10,7200100060142Трап 157
13,440060060142Трап 157
14,150050060142Трап 157
16,1200150060142Трап 157
16,5300100060142Трап 157
17,940080060142Трап 157
20-4021,5200200060142Трап 157
22,550080060142Трап 157
24,8300150060142Трап 157
28,1500100060142Трап 157
33,1300200060142Трап 157
5-204,730030060200Трап 218
8,640040060200Трап 218
9,930060060200Трап 218
13,440060060200Трап 218
13,650050060200Трап 218
14,1400400100200Трап 218
16,5300100060200Трап 218
17,940080060200Трап 218
19,860060060200Трап 218
20-4020,8400400150200Трап 218
22,3400600100200Трап 218
22,550080060200Трап 218
22,6500500100200Трап 218
24,8300150060200Трап 218
27,4400400200200Трап 218
28,1500100060200Трап 218
30,560090060200Трап 218
33,0300200060200Трап 218
33,3400600150200Трап 218
35,780080060200Трап 218
40,7600120060200Трап 218
40-6044,1400600200200Трап 218
49,6300300060200Трап 218
56,2500800150200Трап 218
60-10070,35001000150200Трап 218
74,1300400080200Трап 218
76,6600900150200Трап 218
101,9600900200200Трап 218
Нижня частина трапу EG150Пропускна здатність*, л/с
Тип випускуН=60
A min.A max.
ГоризонтальнийDN 701,31,5
ВертикальнийDN 701,31,5
DN 1001,31,5

Нижня частина трапу 142Пропускна здатність*, л/с
Тип випускуН=60
A min.A max.
ГоризонтальнийDN 701,41,7
DN 1001,61,9
ВертикальнийDN 701,41,7
DN 1001,61,9

Нижня частина трапу 157Пропускна здатність*, л/с
Тип випускуН=60
A min.A max.
ГоризонтальнийDN 702,83,1
DN 1003,23,9
ВертикальнийDN 702,93,1
DN 1003,94,2

Нижня частина трапу 218Пропускна здатність*, л/с
Тип випускуН=60 ммН=80 ммН=100 ммН=150 ммН=200 мм
A min.A max.A min.A max.A min.A max.A min.A min.A max.A min.
Гор.DN 704,54,74,84,94,95,15,05,65,66,4
Верт.DN 705,45,65,65,85,76,05,96,46,46,4
DN 1005,45,65,65,85,76,05,96,46,46,4


* - пропускна здатність визначена згідно EN1253.
При наявності відстійника для сміття пропускна здатність знижується приблизно на 15%.

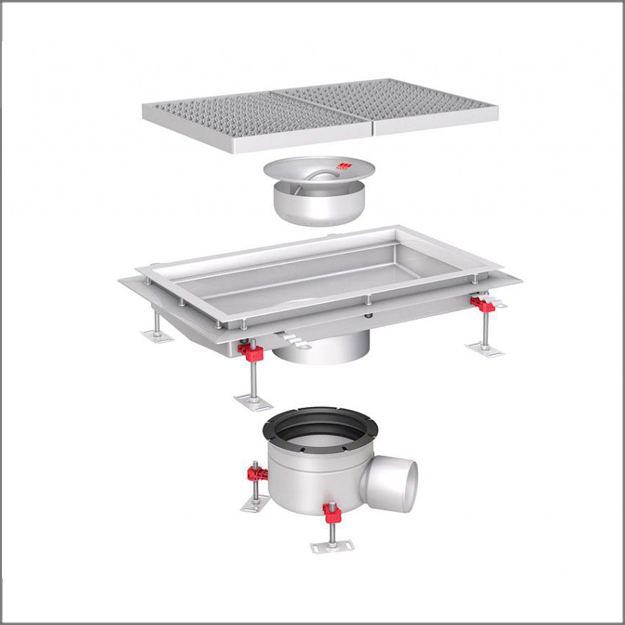

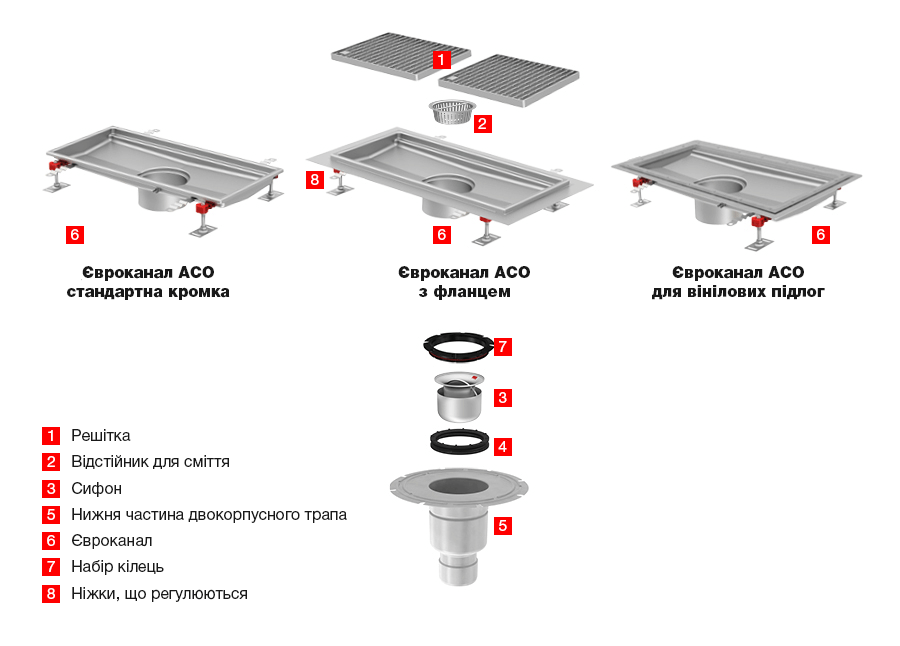

2 основні функції нижньої частини:

  • забезпечує зв'язок між каналом і каналізаційною системою;
  • працює як гідрозатвор, що не пропускає запахи, і елемент грубої фільтрації. Утримання великих часток відбувається за допомогою відстійника.

Існують 3 основні варіанти нижній частині каналів:

  • без фланця;
  • з фланцем для нанесення рідкої гідроізоляції;
  • з притискним фланцем для кріплення рулонної гідроізоляції.

Сифон - не пропускає неприємні запахи із каналізаційної системи.

Відстійник - фільтрує сміття великого розміру.

Сито - для фільтрації більш мілкого сміття.

Набір кілець - складається з 2-х частин і може служити як для герметизації, так і для дренажу з рівня гідроізоляції.

Підтримуюче кільце для сифона - фіксує сифон всередині корпусу трапу.

Клас навантаження решіток L15, R50, M125, N250.

Три варіанти решіток: сітчаста, стрижнева та лита.

Розмір та кількість решіток підбирається за розміром відповідного їй каналу.

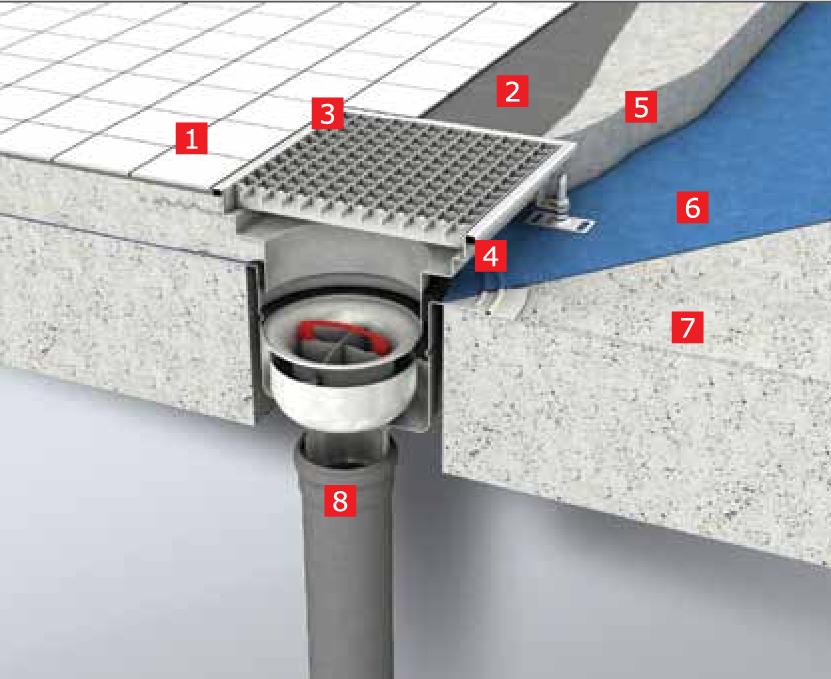

Монтажні схеми

Євроканали

1 – Плитка

2 – Клей для плитки

3 – Герметик для шва

4 – Кромка каналу з заповненням

5 – Стяжка

6 – Гідроізоляційни шар

7 – Чорнова стяжка підлоги та перекриття

8 – Каналізаційна труба

9 – Основа під чорнову стяжку (грунт, щебень, пісок і т.д)

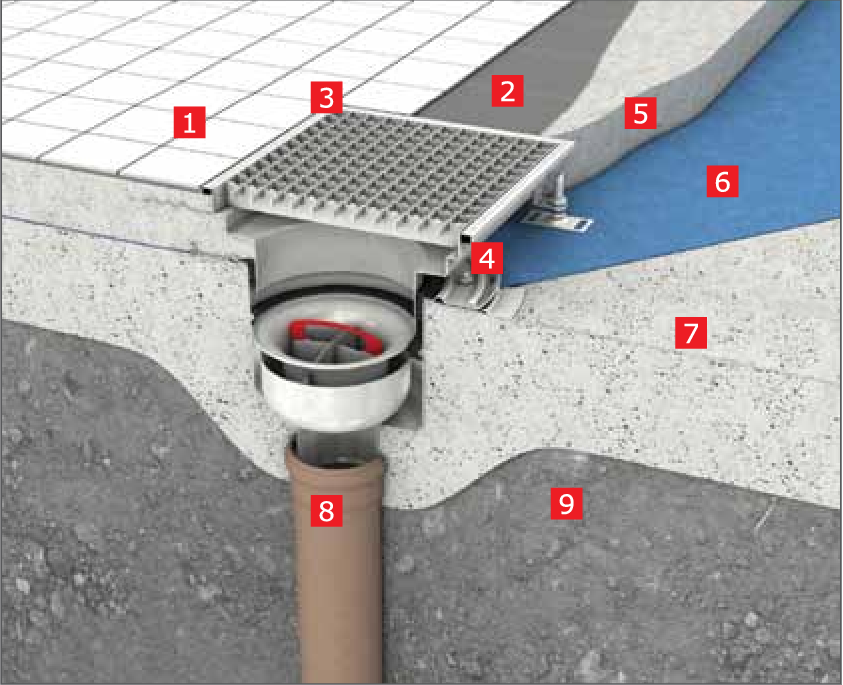

Монтаж євроканалу без фланцю з нижньою частиною трапу з фланцем для рідкої гідроізоляції

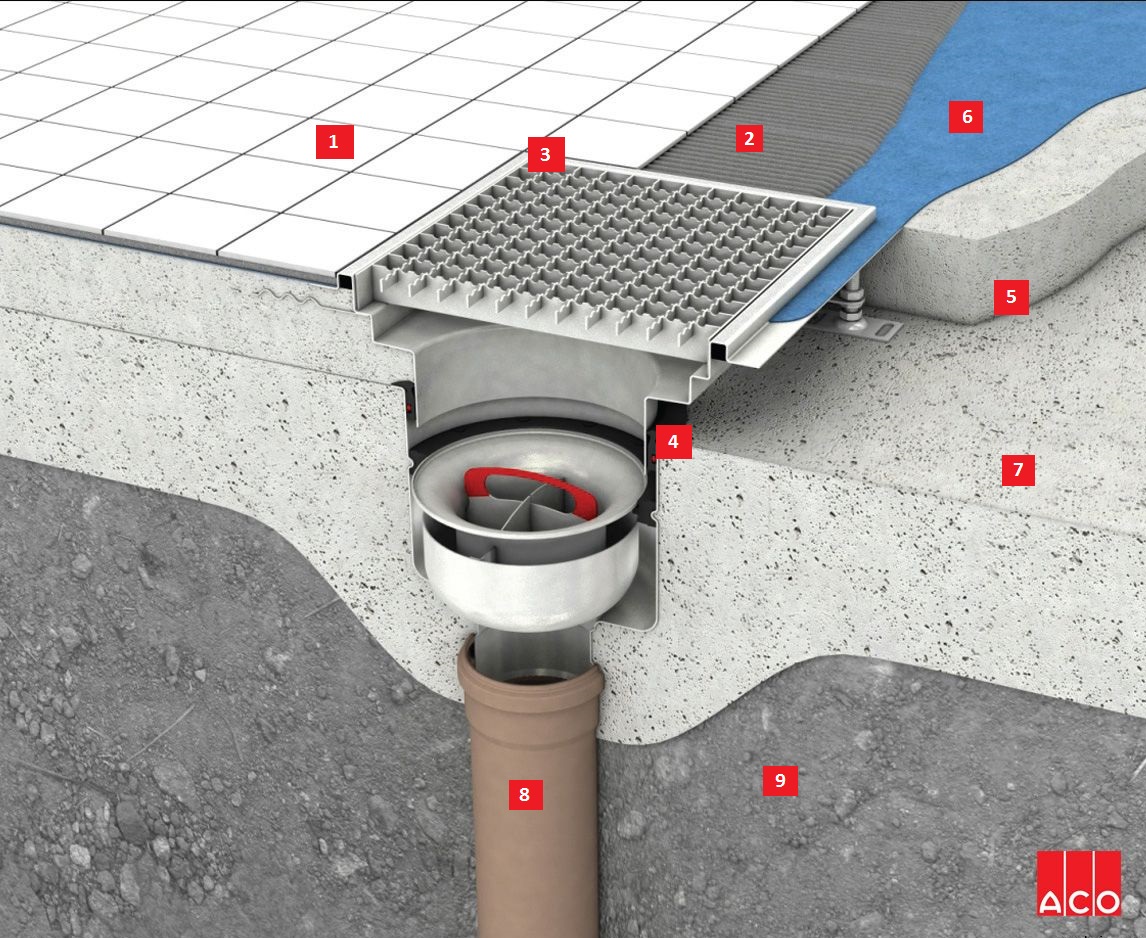

Монтаж євроканалу без фланцю з нижньою частиною трапу з прижимним фланцем для рулонної гідроізоляції

1 – Покриття підлоги

2 – Стяжка

3 – Кромка каналу з заповненням

4 – Чорнова стяжка підлоги та перекриття

5 – Основа під чорнову стяжку (грунт, щебень, пісок і т.д)

6 – Каналізаційна труба

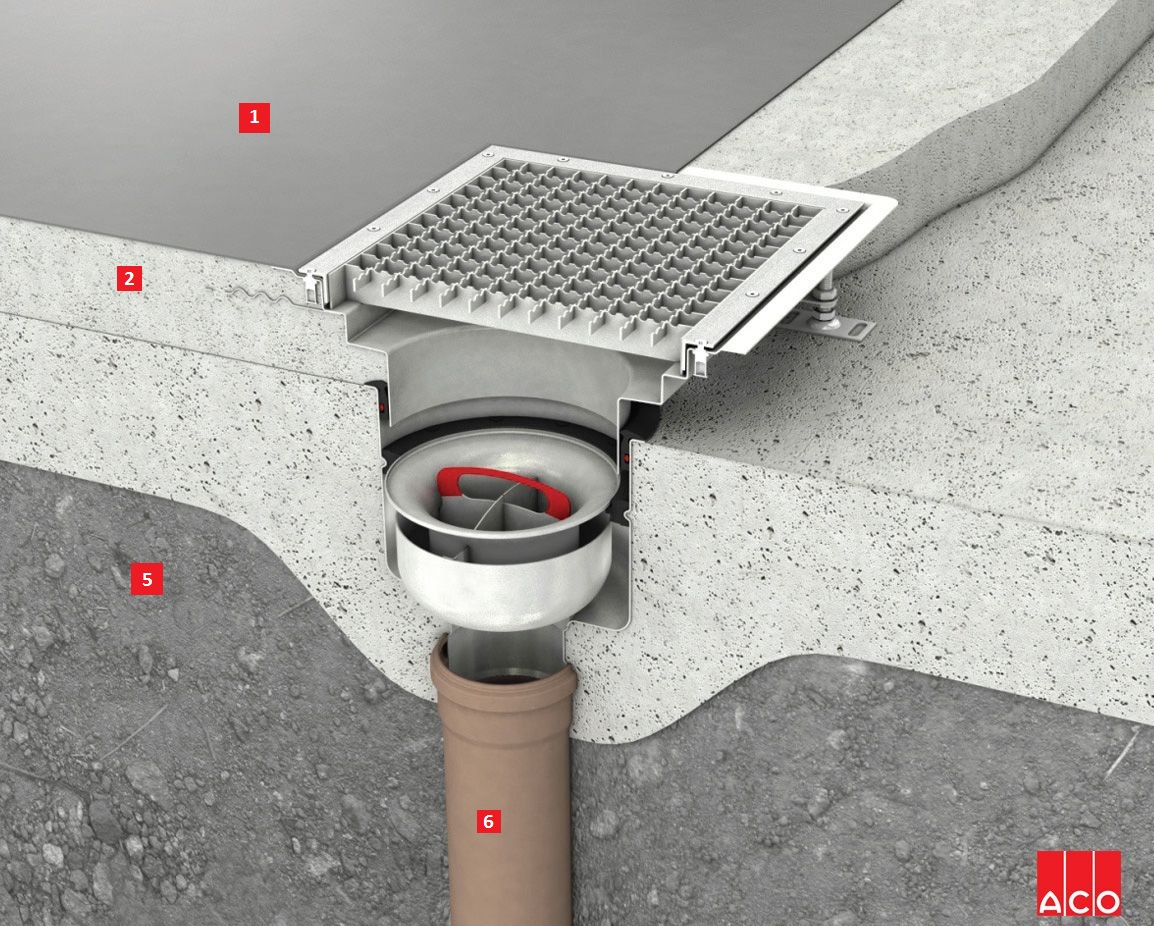

Монтаж євроканалу без фланцю з нижньою частиною трапу. Наливні підлоги

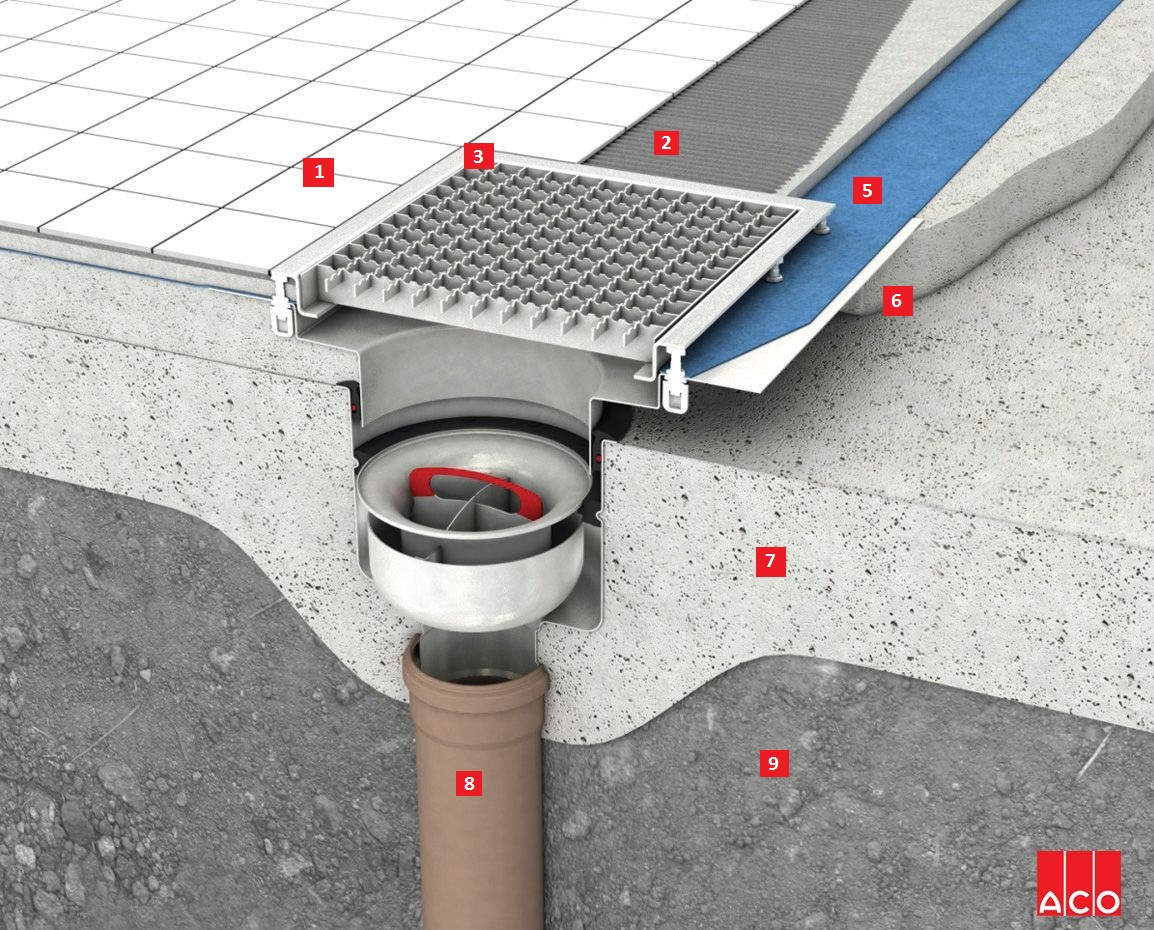

Монтаж євроканалу телескопічної конструкції з фланцем для рідкої гідроізоляції  з нижньою частиною трапу

1 – Плитка

2 – Клей для плитки

3 – Герметика для шву

4 – Кромка каналу з заповненням

5 – Гідроізоляційний шар

6 –  Стяжка

7 – Чорнова стяжка підлоги та перекриття

8 – Каналізаційна труба

9 – Основа під чорнову стяжку (грунт, щебень, пісок і т.д)

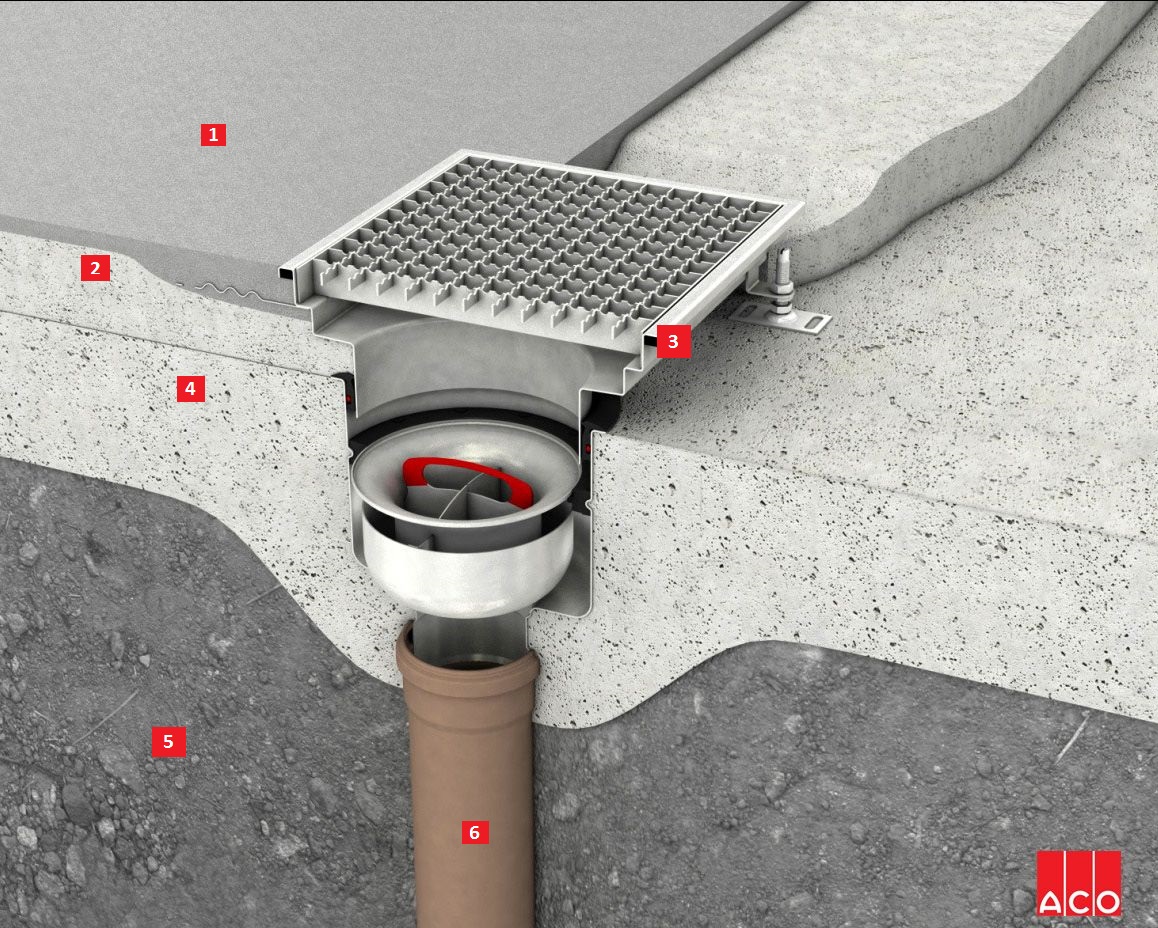

Монтаж євроканалу без фланцю з нижньою частиною трапу
Монтаж євроканалу телескопічної конструкції з фланцем для рідкої гідроізоляції з нижньою частиною трап
