ACO ShowerDrain C

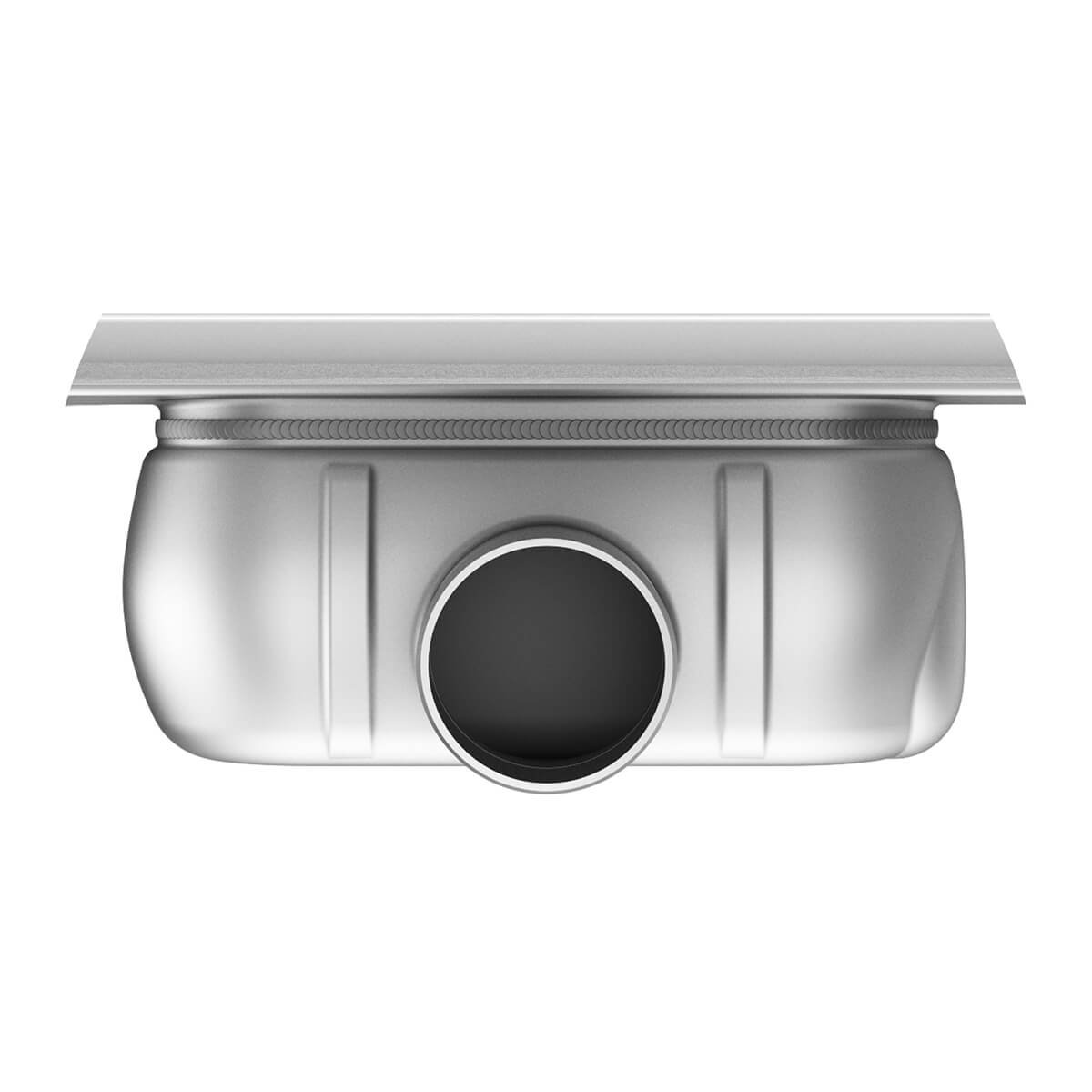

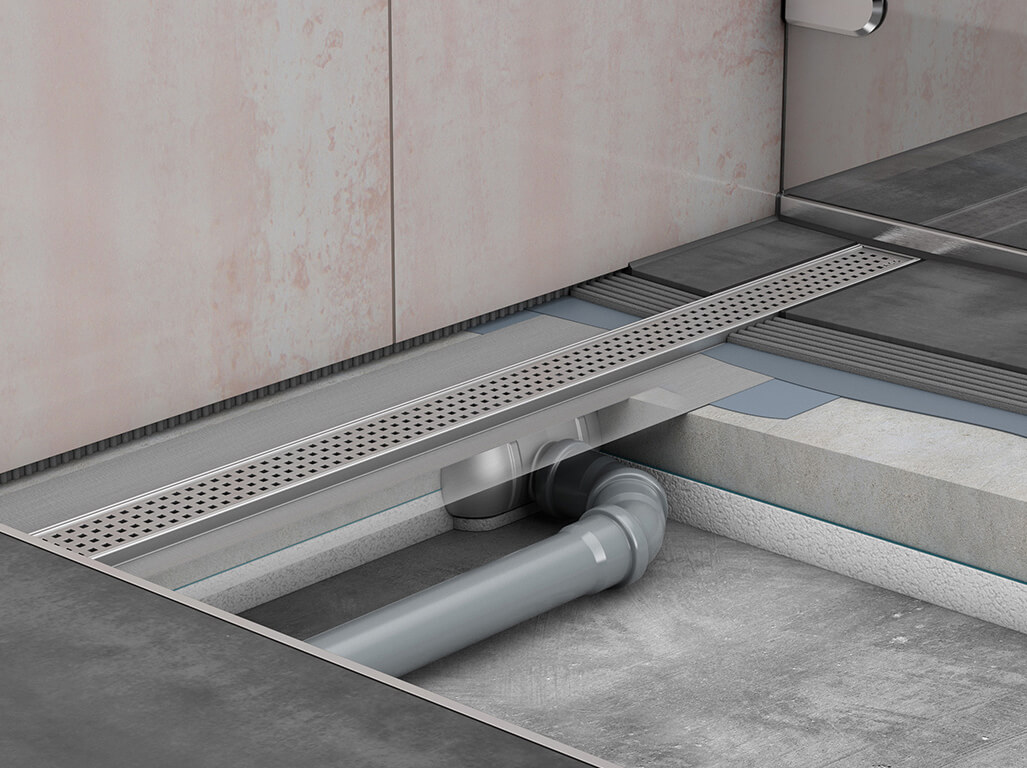

Канали ShowerDrain C - це стильний та функціональний продукт для створення сучасного інтер’єру. Унікальний сифон каналів ShowerDrain C має високу пропускну здатність та дозволяє обладнати душову великою лійкою без необхідності використання піддону.

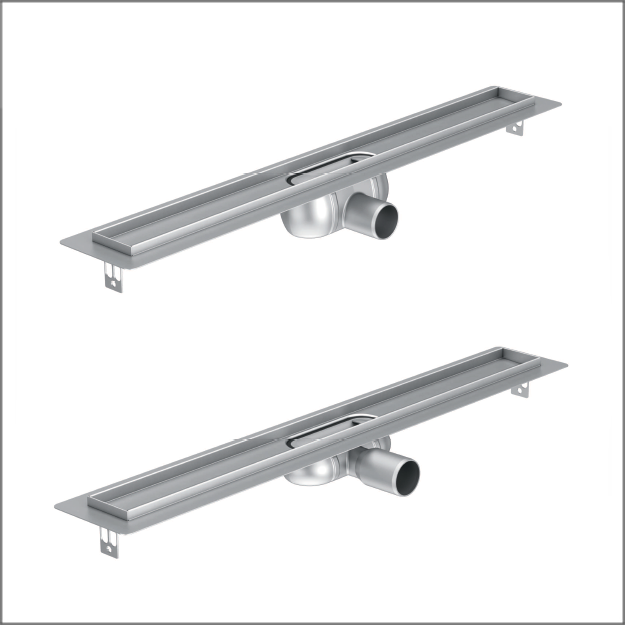

Канал з горизонтальним фланцем

Канал з горизонтальним фланцем найзручніше використовувати для монтажу біля входу в душ або
в середині приміщення. Фланець дозволяє виконати найбільш надійну гідроізоляцію.

Опис:

  • канал з випуском DN 50
  • монтажна висота 92 мм (висота води в сифоні 50 мм) або 65 мм (висота води в сифоні 30 мм)
  • канал та решітка зроблені з нержавіючої сталі
  • ширина каналу – 70 мм
  • канал має нахил до центру для покращення пропускної здатності

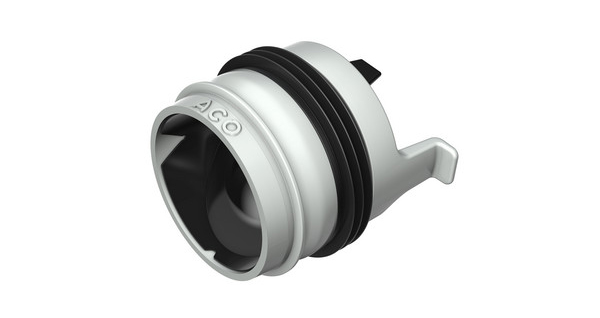

  • сифон, який витягується, з поліпропілену
  • фланец по периметру канала

випробувана пропускна здатність:

  • згідно EN 1253 - 0,95 л/с
  • при монтажі у входа – 0,5 л/с
  • при монтажі у стіни – 0,8 л/с

Переваги:

  • зварений корпус з нержавіючої сталі
  • низька монтажна висота дозволяє використовувати канал при ремонті в уже існуючій ванній кімнаті

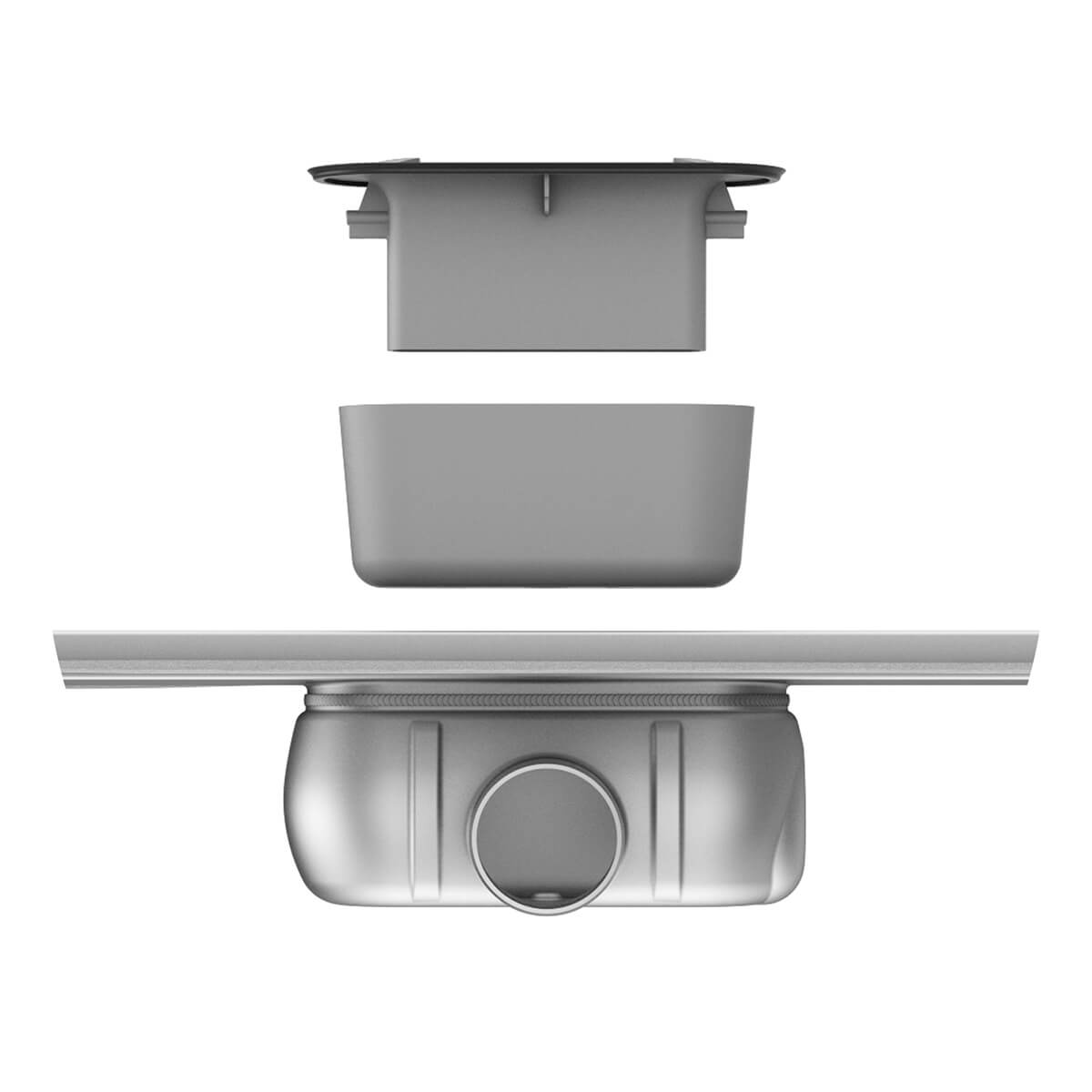

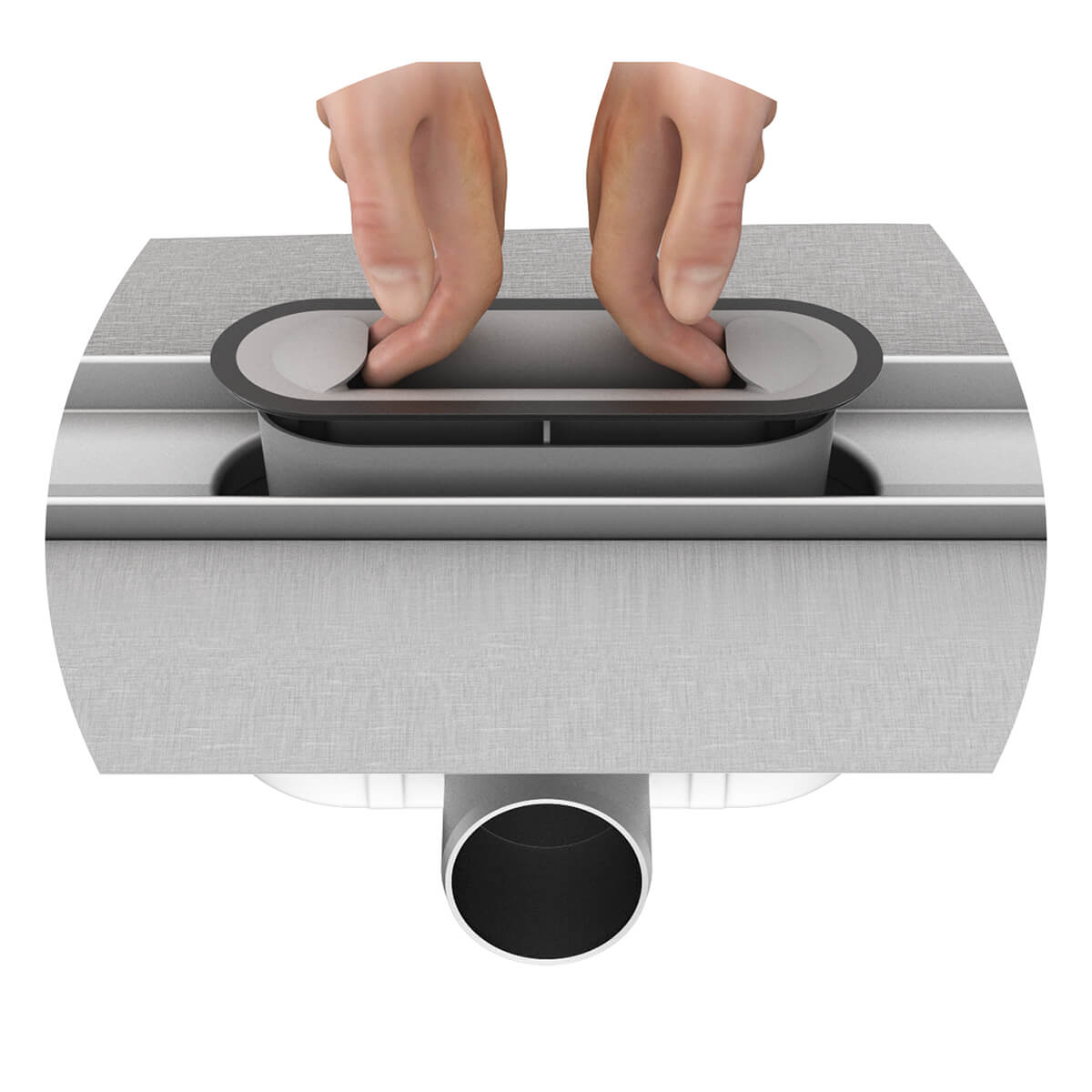

  • розбірний сифон, який легко виймається, надає простий доступ до каналізаційної труби
  • унікальний профіль решітки знижує ризик протікання води

Монтажні розміри:

L1,мм5856857858859851185
L2,мм64574584594510451145

Н=92 мм для стандартного сифону

Н=65 мм для низького сифону



Артикули каналів:

Довжина5856857858859851185
Стандартний сифон408714408715408716408717408718408720
Низький сифон408721408722408723408724408725408727

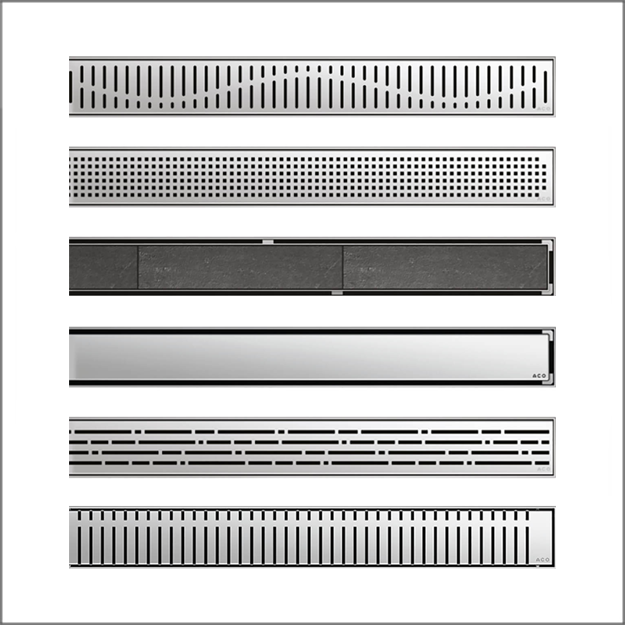

Довжина, ммАртикул
"Хвиля"
Артикул
"Лінія"
Артикул
"Квадрат"
Артикул
"Під плитку"
585408556408584408563408598
685408557408585408564408599
785408558408586408565408600
885408559408587408566408601
985408560408588408567408602
1185408562408590408569408604
Каталог АСО Канали та трапи для ванних кімнатpdf
ACO ShowerDrain C з горизонтальним фланцемpdf

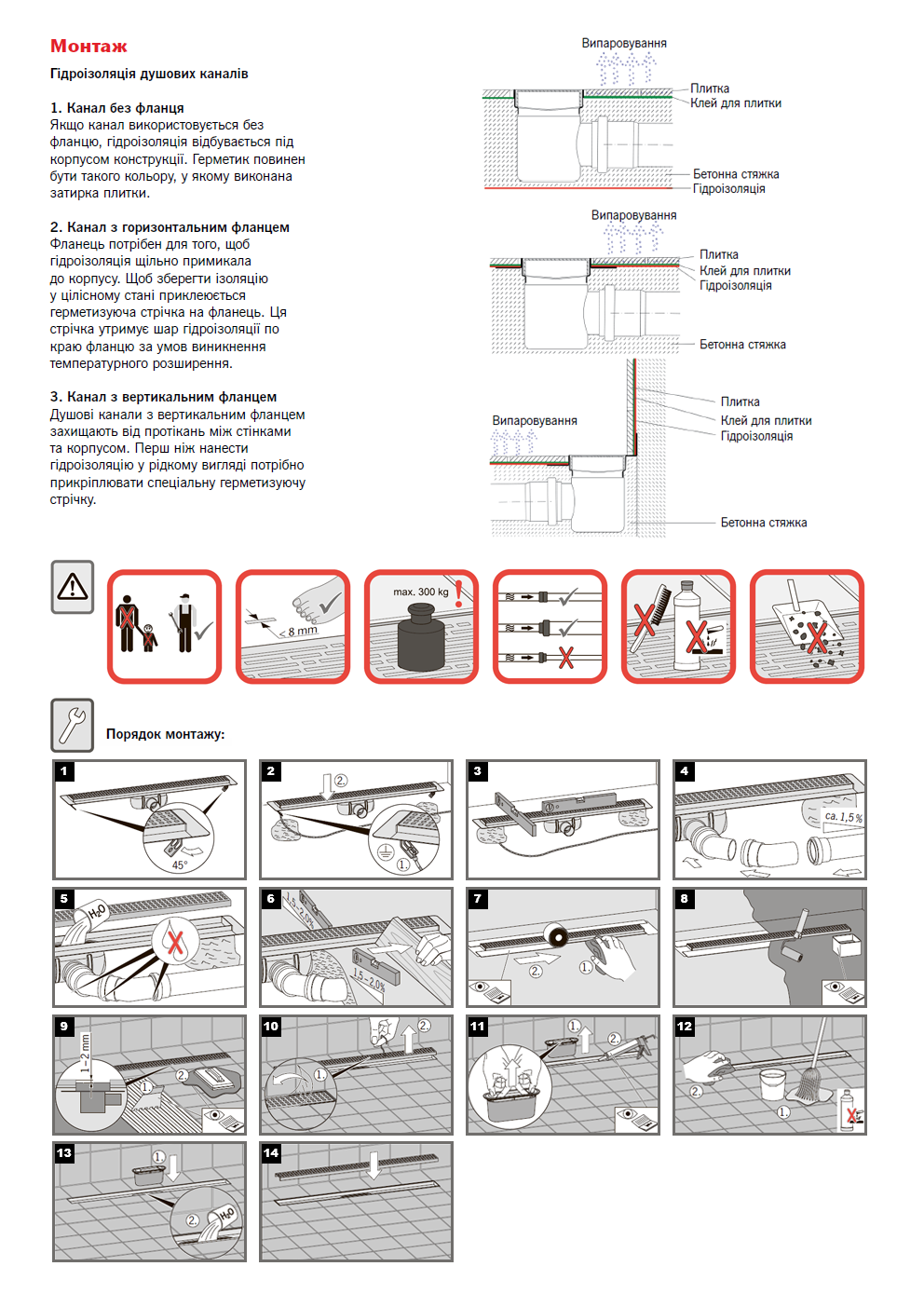

Рекомендації з монтажу pdf
Висновок державної санітарно-епідеміологічної експертизи вироби із нерж. сталіpdf

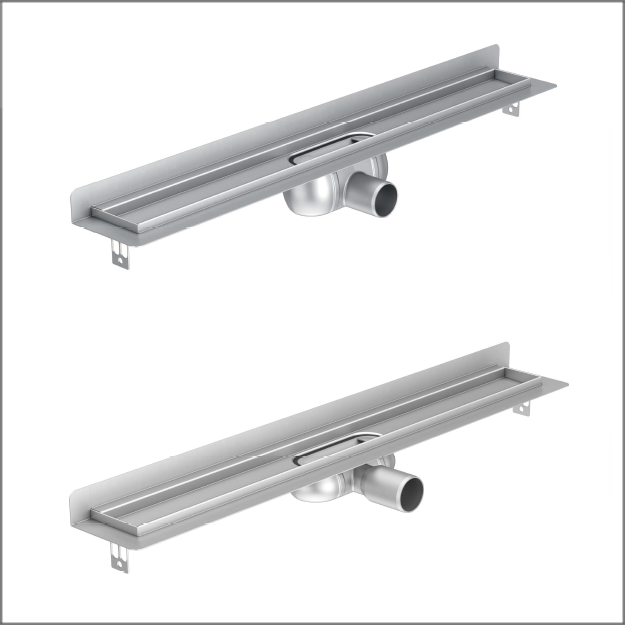

Канал з вертикальним фланцем

Канал с вертикальним фланцем використовується для монтажу каналу біля стіни. Фланец дозволяє позволяет зробити найбільш надійну гідроізоляцію.

Опис:

  • канал з випуском DN 50
  • монтажна висота 92 мм (висота води в сифоні 50 мм) або 65 мм (висота води в сифоні 30 мм)
  • канал та решітка зроблені з нержавіючої сталі
  • ширина каналу – 70 мм
  • канал має нахил до центру для покращення пропускної здатності
  • сифон, який витягується, з поліпропілену
  • плаский фланец по 3-м сторонам каналу та вертикальний в задній частині для монтажу до стіни

випробувана пропускна здатність:

  • згідно EN 1253 - 0,95 л/с
  • при монтажі у входа – 0,5 л/с
  • при монтажі у стіни – 0,8 л/с

Переваги:

  • зварений корпус з нержавіючої сталі
  • низька монтажна висота дозволяє використовувати канал при ремонті в уже існуючій ванній кімнаті
  • розбірний сифон, який легко виймається, надає простий доступ до каналізаційної труби

Монтажні розміри:

L1,мм5856857858859851185
L2,мм64574584594510451145

Н=92 мм для стандартного сифону

Н=65 мм для низького сифону



Артикули каналів:

Довжина5856857858859851185
Стандартний сифон408756408757408758408759408760408762
Низький сифон408763408764408765408766408767408769
Довжина, ммАртикул
"Хвиля"
Артикул
"Лінія"
Артикул
"Квадрат"
Артикул
"Під плитку"
585408556408584408563408598
685408557408585408564408599
785408558408586408565408600
885408559408587408566408601
985408560408588408567408602
1185408562408590408569408604
АСО Каталог Душові канали та трапиpdf
стр.7,9 ACO ShowerDrain C з вертикальним фланцемpdf
Рекомендації з монтажу pdf
Висновок державної санітарно-епідеміологічної експертизи вироби із нерж. сталіpdf

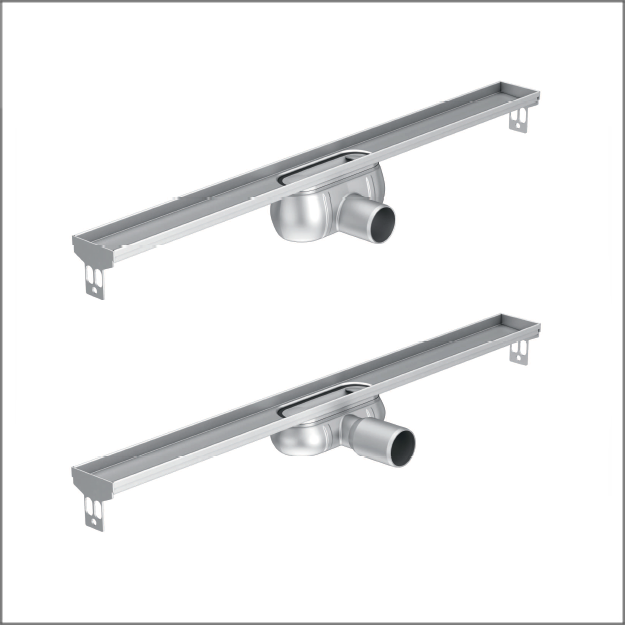

Канал без фланця

Канал без фланця може бути використаний для монтажу в будь-якій частині душевої, а також дозволяє монтувати декілька каналів у ряд.

Опис:

  • канал з випуском DN 50
  • монтажна висота 92 мм (висота води в сифоні 50 мм) або 65 мм (висота води в сифоні 30 мм)
  • канал та решітка зроблені з нержавіючої сталі
  • ширина каналу – 70 мм
  • канал має нахил до центру для покращення пропускної здатності
  • сифон, який витягується, з поліпропілену
  • фланец по периметру канала

випробувана пропускна здатність:

  • згідно EN 1253 - 0,95 л/с
  • при монтажі у входа – 0,5 л/с
  • при монтажі у стіни – 0,8 л/с

Переваги:

  • зварений корпус з нержавіючої сталі
  • низька монтажна висота дозволяє використовувати канал при ремонті в уже існуючій ванній кімнаті
  • розбірний сифон, який легко виймається, надає простий доступ до каналізаційної труби
  • унікальний профіль решітки знижує ризик протікання води

Монтажні розміри:

L1,мм5856857858859851185
L2,мм64574584594510451145

Н=92 мм для стандартного сифону

Н=65 мм для низького сифону



Артикули каналів:

Довжина5856857858859851185
Стандартний сифон408735408736408737408738408739408741
Низький сифон408742408743408744408745408746408748
Довжина, ммАртикул
"Хвиля"
Артикул
"Лінія"
Артикул
"Квадрат"
Артикул
"Під плитку"
585408556408584408563408598
685408557408585408564408599
785408558408586408565408600
885408559408587408566408601
985408560408588408567408602
1185408562408590408569408604
АСО Каталог Душові канали та трапиpdf
стр.7,10 ACO ShowerDrain C без фланцяpdf
Рекомендації з монтажу. Канал без фланця pdf
Висновок державної санітарно-епідеміологічної експертизи вироби із нерж. сталіpdf

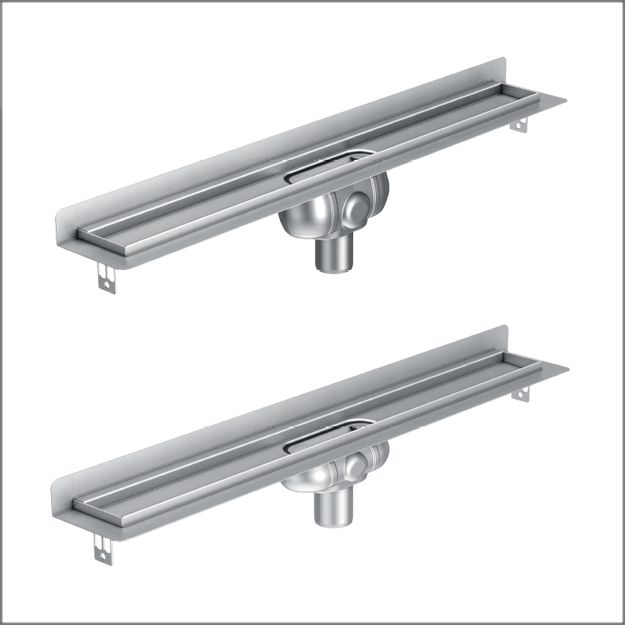

Канал без сифона з вертикальним випуском

Канал без сифона забезпечує мінімальну монтажну висоту та дозволяє вивести каналізаційну трубу в приміщення знизу. Сифон має бути зроблений вигином труби.

Опис:

  • канал з випуском DN 50
  • монтажна висота 18 мм (висота води в сифоні 50 мм) або 65 мм (висота води в сифоні 30 мм)
  • канал та решітка зроблені з нержавіючої сталі
  • ширина каналу – 70 мм
  • канал має нахил до центру для покращення пропускної здатності

випробувана пропускна здатність:

  • згідно EN 1253 - 1,5 л/с
  • при монтажі у входа – 0,5 л/с
  • при монтажі у стіни – 1,0 л/с

Переваги:

  • зварений корпус з нержавіючої сталі
  • низька монтажна висота дозволяє використовувати канал при ремонті в уже існуючій ванній кімнаті
  • прямий доступ до каналізаційної труби
  • велика пропускна здатність
  • унікальний профіль решітки знижує ризик протікання води


-

Монтажні розміри:

L1,мм5856857858859851185
L2,мм64574584594510451145



Артикули каналів:

Довжина5856857858859851185
Стандартний сифон408728408729408730408731408732408734
Низький сифон408749408750408751408752408753408755
Довжина, ммАртикул
"Хвиля"
Артикул
"Лінія"
Артикул
"Квадрат"
Артикул
"Під плитку"
585408556408584408563408598
685408557408585408564408599
785408558408586408565408600
885408559408587408566408601
985408560408588408567408602
1185408562408590408569408604
АСО Каталог Душові канали та трапиpdf
стр.7,11 ACO ShowerDrain C Канал без сифона з вертикальним випуском   pdf
Рекомендації з монтажу. Канал без сифона з вертикальним випуском   pdf
Висновок державної санітарно-епідеміологічної експертизи вироби із нерж. сталіpdf
