ACO Stormbrixx

ACO Stormbrixx - це система для погодних умов майбутнього. Раптові і рясні дощі, поряд з високим ступенем зносу і завантаження міських колекторів - типова ситуація для більшості великих міст світу.

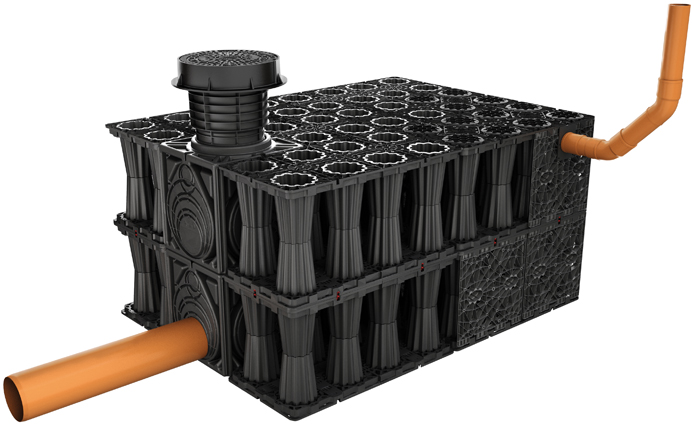

ACO Stormbrixx являє собою унікальну запатентовану систему управління дощовою водою. Вона спроектована для зберігання і інфільтрації великих обсягів поверхневої води і може використовуватися самостійно або як частина каналізаційної системи сучасного міста.

  • вага найважчого елемента 10 кг
  • 3D доступ для обслуговування
  • 2-є робітників за зміну монтують до 20 м³
  • витримує вертикальне навантаження 420 kN
  • ємність 1-го блока ACO Stormbrixx 417 л
  • витримує бокове навантаження 90 kN
  • 95% корисного об'єму

Полімерні геосотові системи стали звичним способом організації дренажу по всій Європі. У різній конфігурації вони встановлюються і експлуатуються вже багато років. Слабким місцем таких систем завжди була складність доступу для обслуговування. З одного боку, система повинна мати більше сполучень для міцності, з іншого - більше порожнин для простоти очищення. ACO Stormbrixx розроблявся, щоб задовольнити обидві ці потреби.

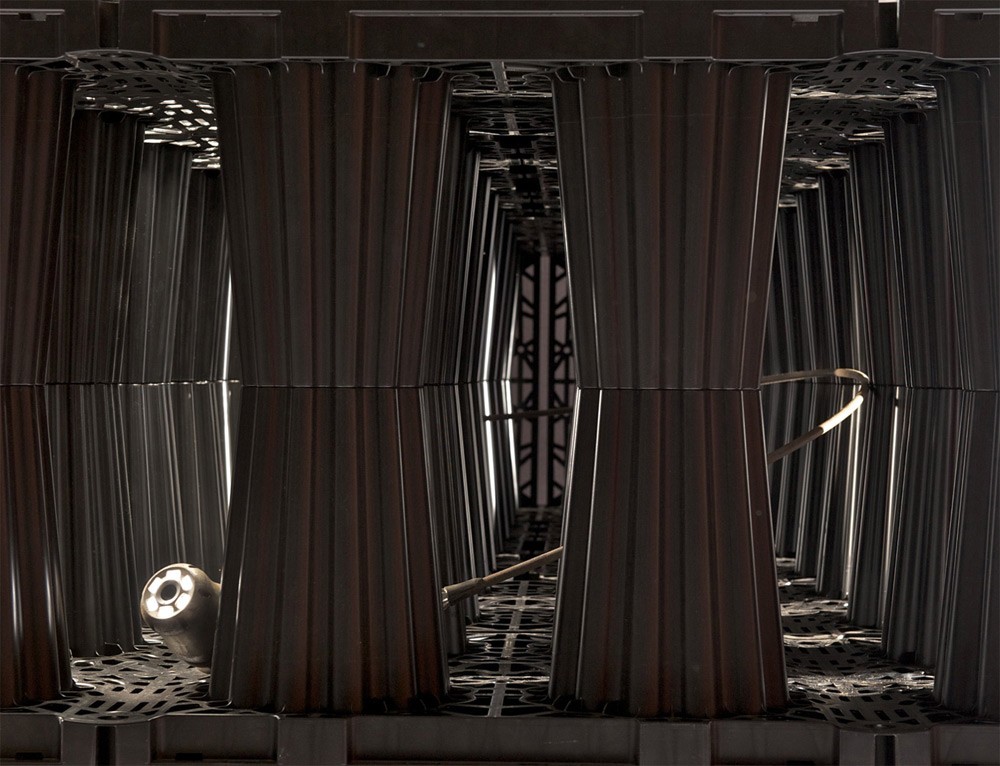

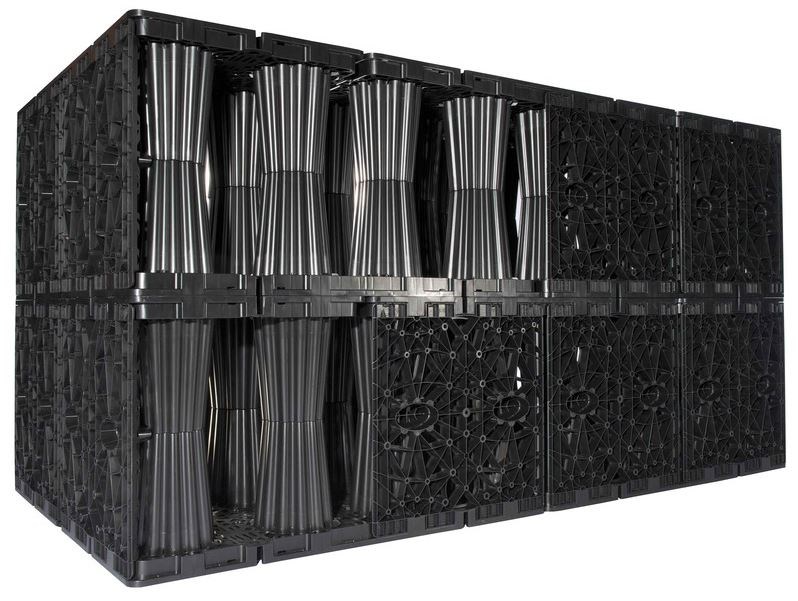

Особлива форма конструкції забезпечує 3D доступ для обслуговування і очищення, і в той же час зберігає високу міцність і стабільну геометрію системи.

Стовпчаста конструкція ACO Stormbrixx надає 95% корисного об'єму: кожен блок має обсяг 0,439 м³ і при цьому здатний вмістити 0,417 м³ води. Це прискорює перетік води всередині блоків, сприяє їх самоочистці, зменшує обсяг земляних робіт при монтажі і система в цілому виходить більш компактною.

Конфігурація системи ACO Stormbrixx може бути виконана таким чином, щоб мінімізувати накопичення мулу всередині, а також заздалегідь визначити (призначити) такі місця скупчення і забезпечити доступ до цих ділянок.

Весь асортимент продукції АСО проводиться відповідно до основних принципів екологічності - максимально довгий термін експлуатації систем і можливість 100% переробки матеріалів по закінченню цього терміну.

Сфера застосування ACO Stormbrixx дуже широка. Він вирішує проблему дренажу за відсутності централізованої каналізації і дає можливість не перевантажувати каналізаційну систему під час зливи, накопичуючи великі об'єми води. Таким чином, ACO Stormbrixx може встановлюватися на всіх типах об'єктів. Можливість монтажу системи під паркуванням і проїзною частиною полегшує проектування і підвищує ефективність використання земельної ділянки.

Також ACO Stormbrixx надає великі можливості у використанні зібраної води для поливу міських насаджень. Дощова вода - найкраща для поливу, а крім того зменшується обсяг використання і транспортування водопровідної води, знижується завантаження каналізаційних мереж.

Завдяки особливій конструкції ребристих стовпів змінного перерізу і нового підходу до технології
монтажу, яка пов'язує всі елементи конструкції між собою, ACO Stormbrixx має неперевершену структурну цілісність і гарантує міцність системи при високих навантаженнях.

ACO Stormbrixx складається з невеликого числа універсальних елементів.Це надає наступні переваги:

  • спрощує проектування і складання специфікації замовлення;
  • виключається можливість неправильного монтажу елементів;
  • не потрібна спеціальна кваліфікація робітника;
  • процес складання системи інтуїтивно зрозумілий, швидкий і не залежить від погоди;
  • легкі і компактні елементи можна транспортувати будь-яким способом у важкодоступні ділянки будівельного майданчика

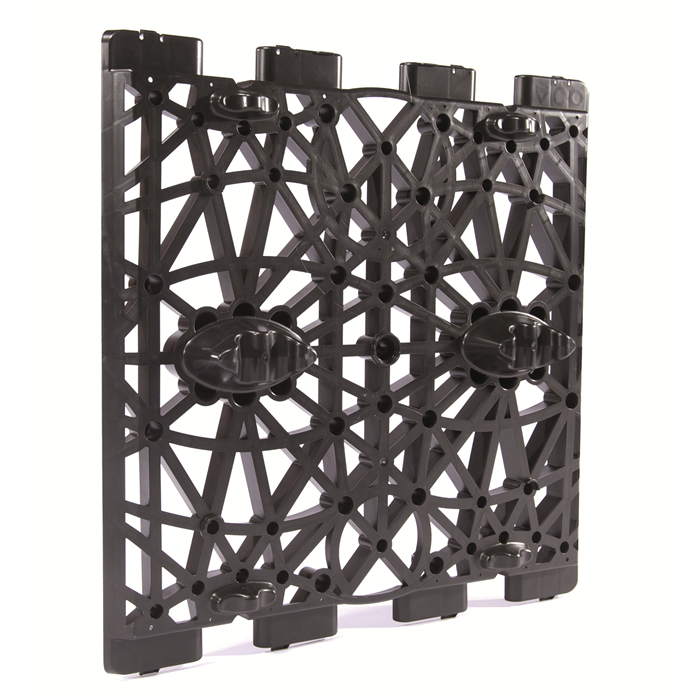

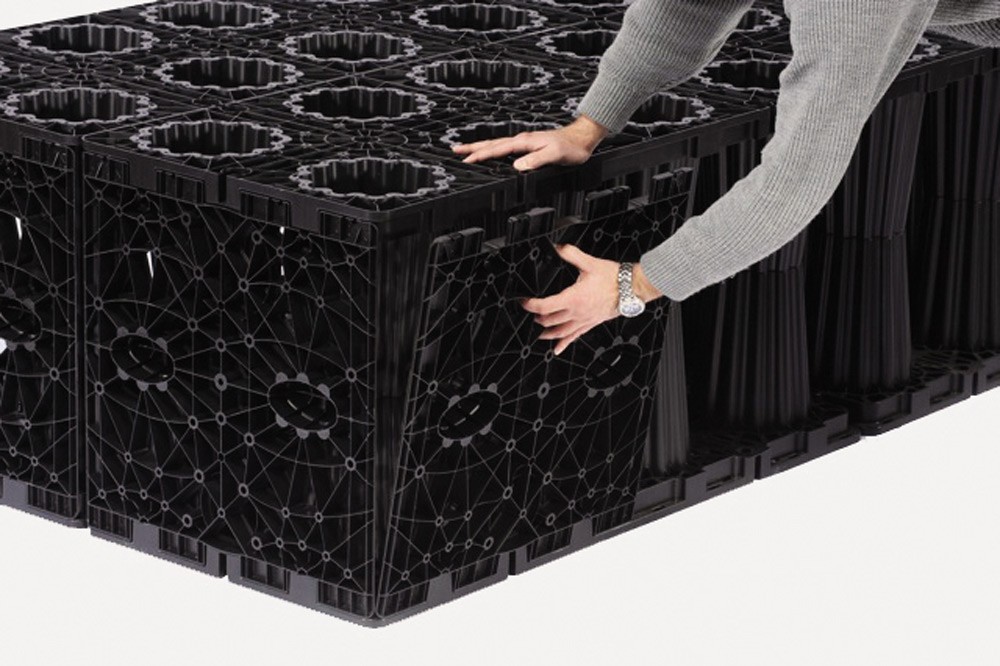

Універсальна бокова стінка ACO Stormbrixx кріпиться на засувки по зовнішньому контуру системи і забезпечує бічну підтримку.

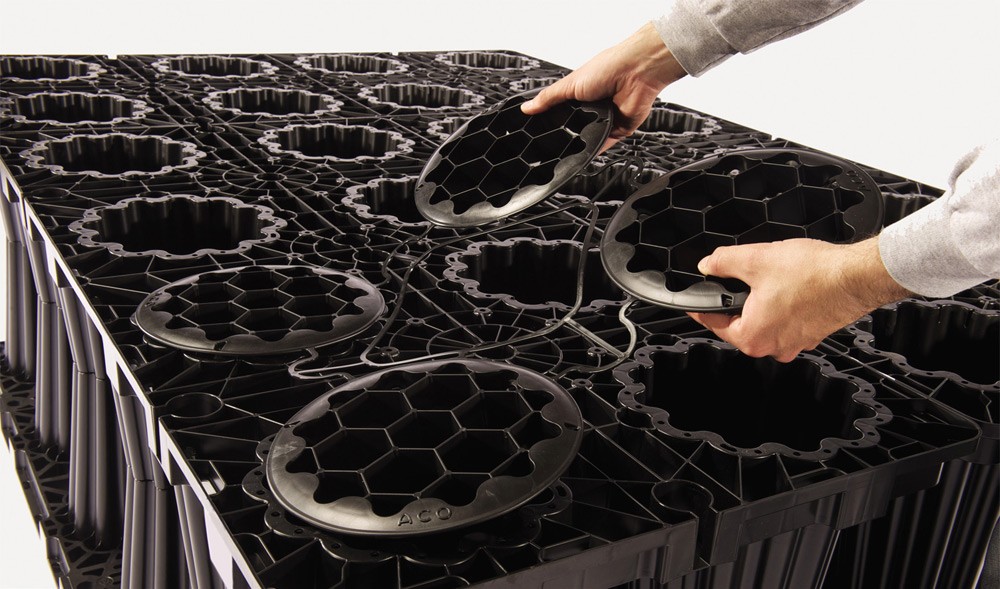

Верхні заглушки забезпечують додаткову міцність системи і формують рівну поверхню для укладання оболонки (плівки або текстилю), щоб в майбутньому під вагою грунту не було просідання і розриву полотна на увігнутих ділянках.

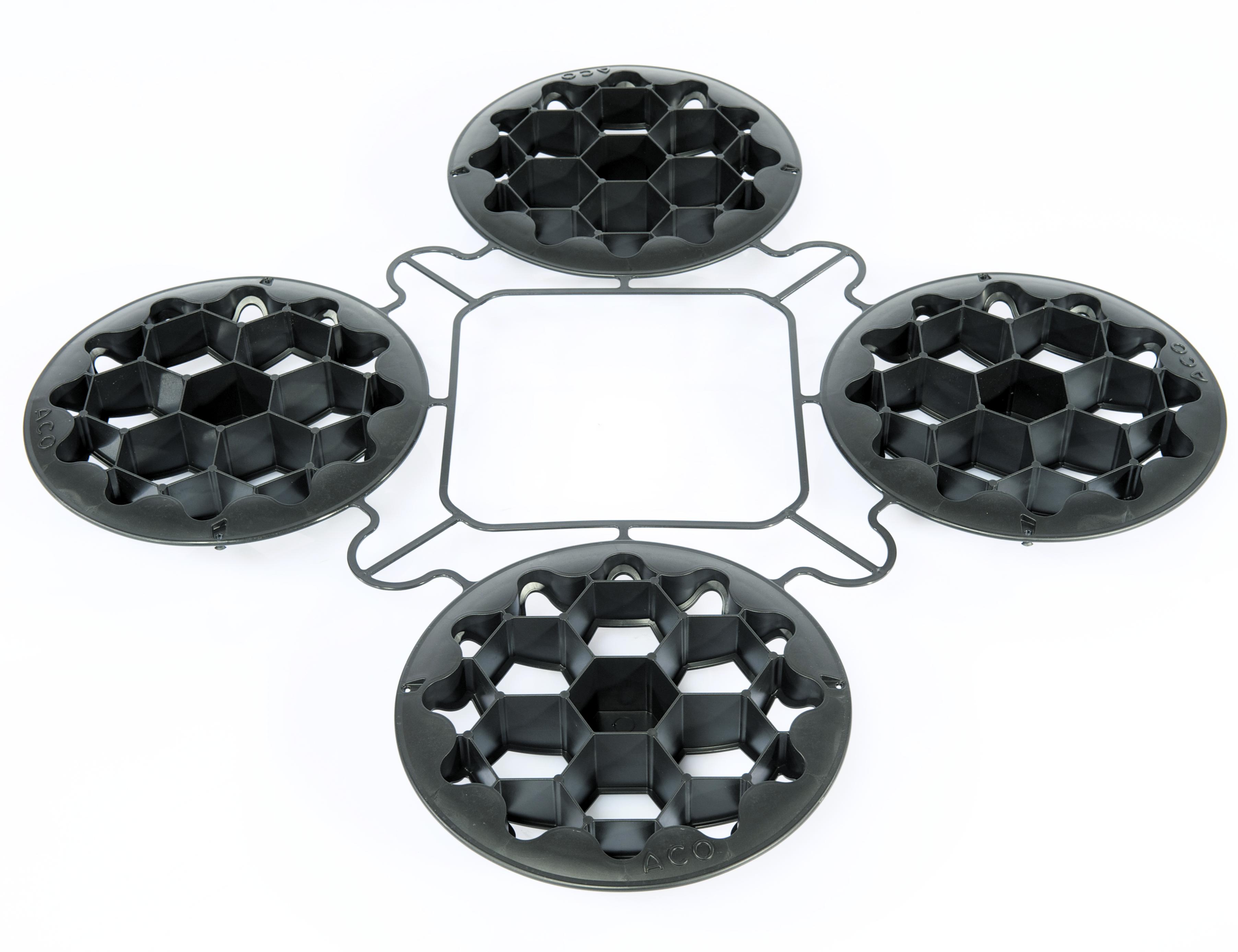

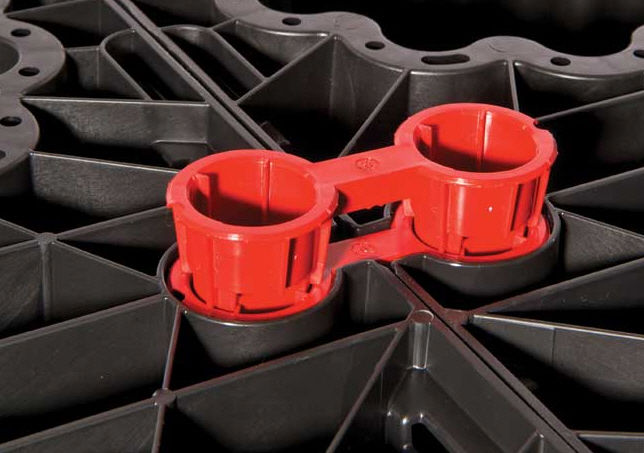

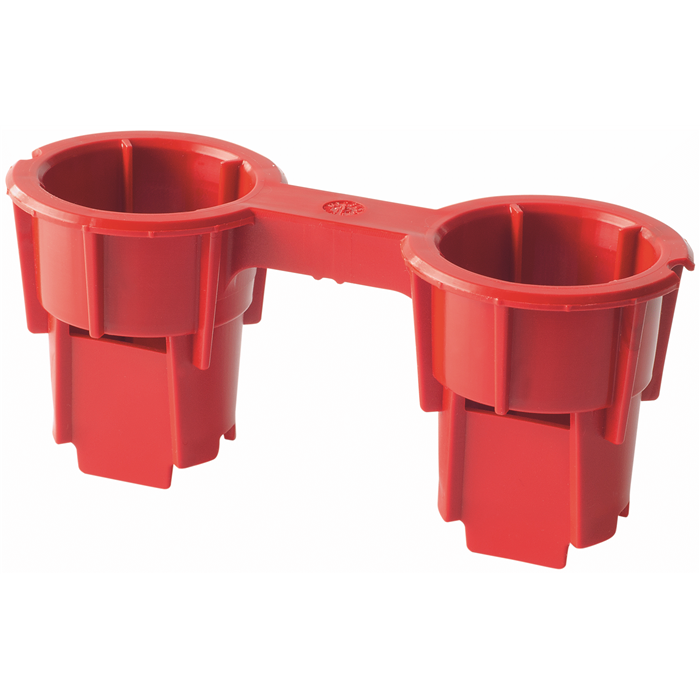

Кліпси служать для з'єднання вертикальних і горизонтальних рядів блоків.

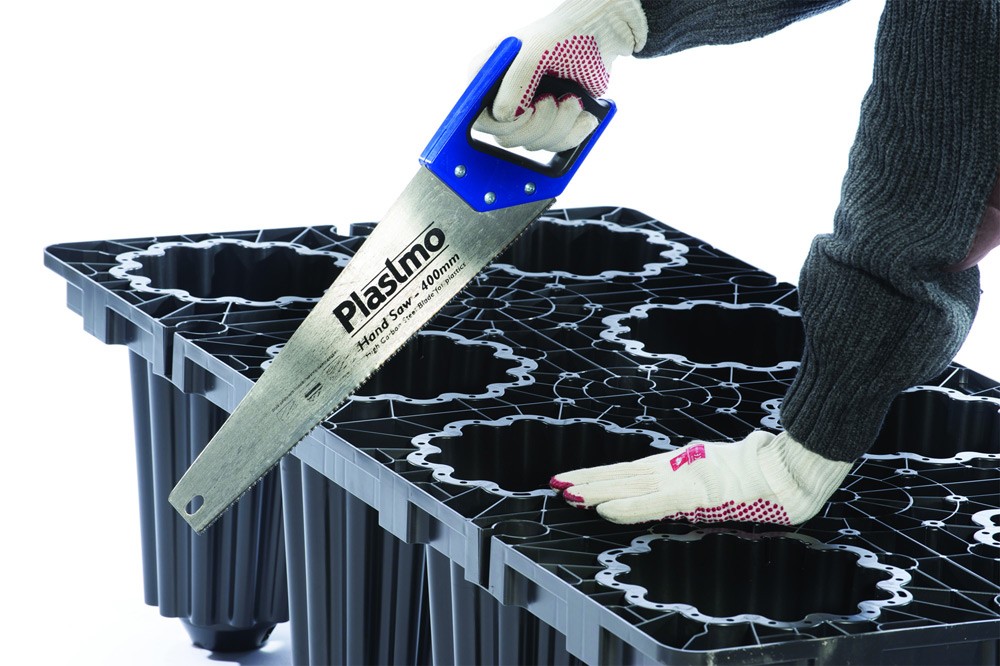

Елемент, розпиляний навпіл, монтується аналогічно цілому.

Відформовані отвори дозволяють виконати надійне підключення до труби в потрібному місці.

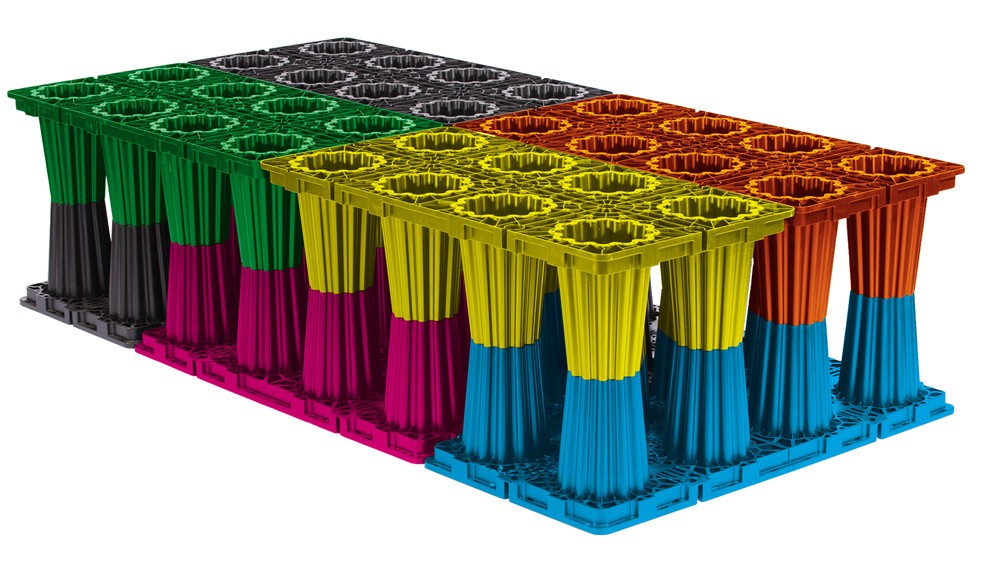

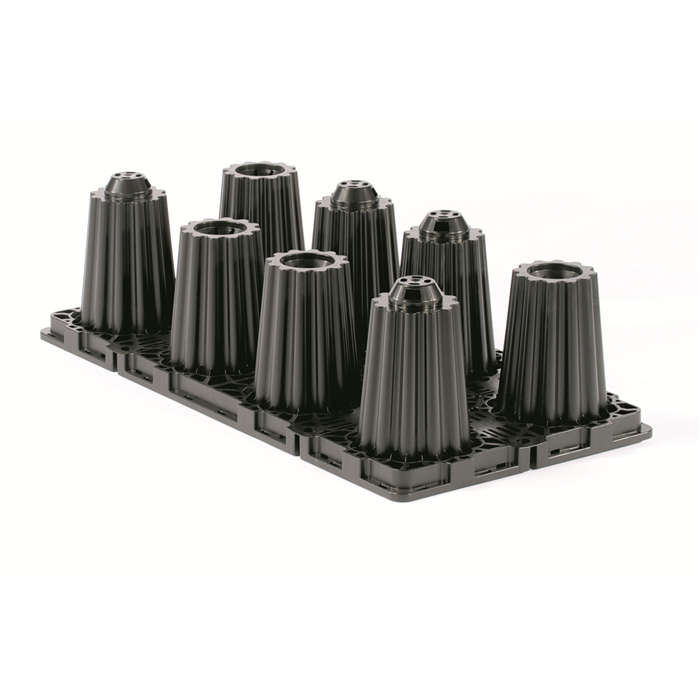

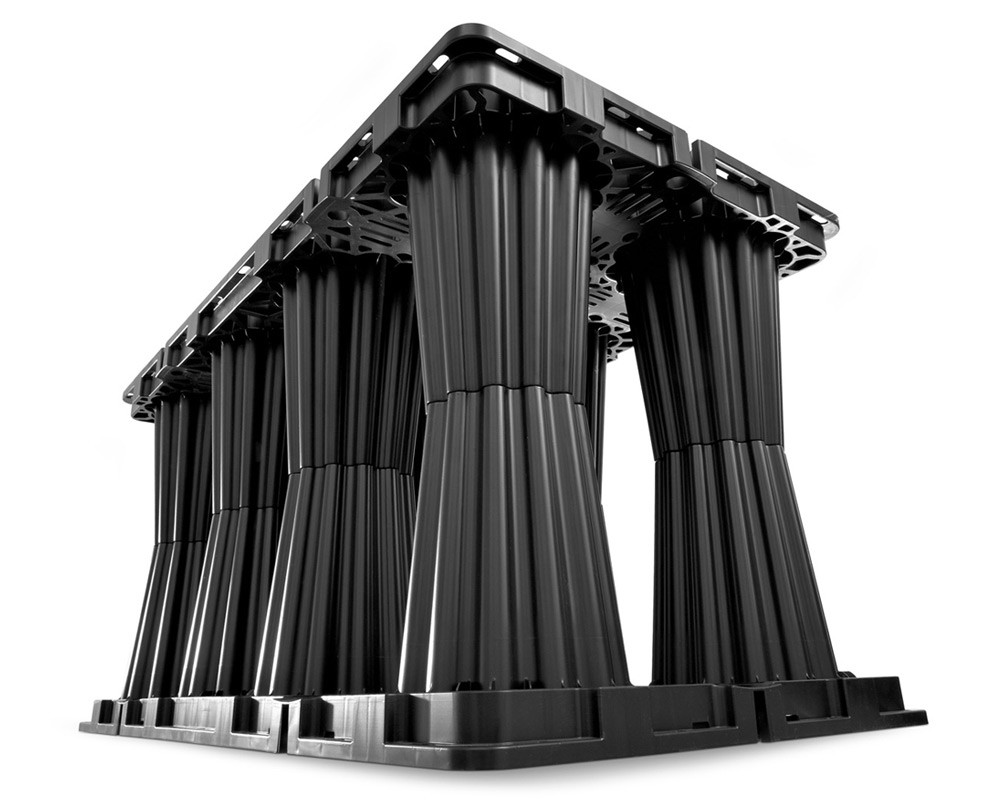

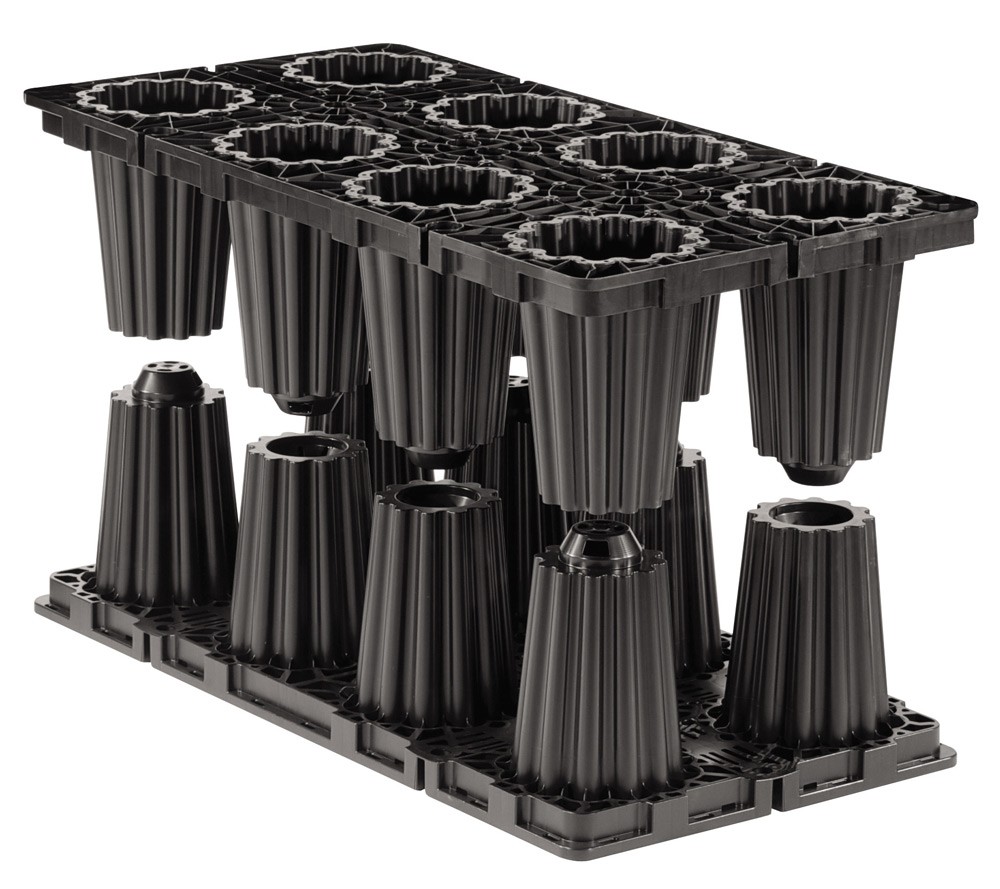

Стовпчасті елементи блоків ACO Stormbrixx універсальні і кріпляться один до одного за принципом шип-паз. При цьому є можливість зміщувати елементи вздовж і поперек для виконання перев'язки в ряду. Кожен блок ACO Stormbrixx складається з 2-х стовпчастих елементів.

Висока міцність у поєднанні з високим коефіцієнтом корисного об'єму роблять систему ефективною і простою в обслуговуванні.

ACO Stormbrixx - універсальна система з широкими можливостями для застосування. 2 основних
способи використання ACO Stormbrixx:

  • дренажна система;
  • накопичувальна система.

В обох випадках використовуються одні й ті ж елементи, відмінність полягає лише у зовнішній оболонці системи. Незалежно від способу застосування ACO Stormbrixx має однакові властивості:

  • конфігурація системи виконується відповідно до вимог проекту і особливостями місця установки;
  • запатентована система сполучень забезпечує структурну міцність конструкції;
  • система надає можливість керування осадом і організацією спеціального місця скупчення мулу;
  • відкрита внутрішня структура забезпечує повний доступ для ревізійного і миючого обладнання;
  • завдяки великим діаметрами ревізійної шахти система забезпечує доступ для повного очищення від мулу;
  • доставка, розвантаження і переміщення елементів ACO Stormbrixx здійснюється максимально просто;
  • коннектори для горизонтального і вертикального з'єднання гарантують структурну цілісність багатошарової системи.

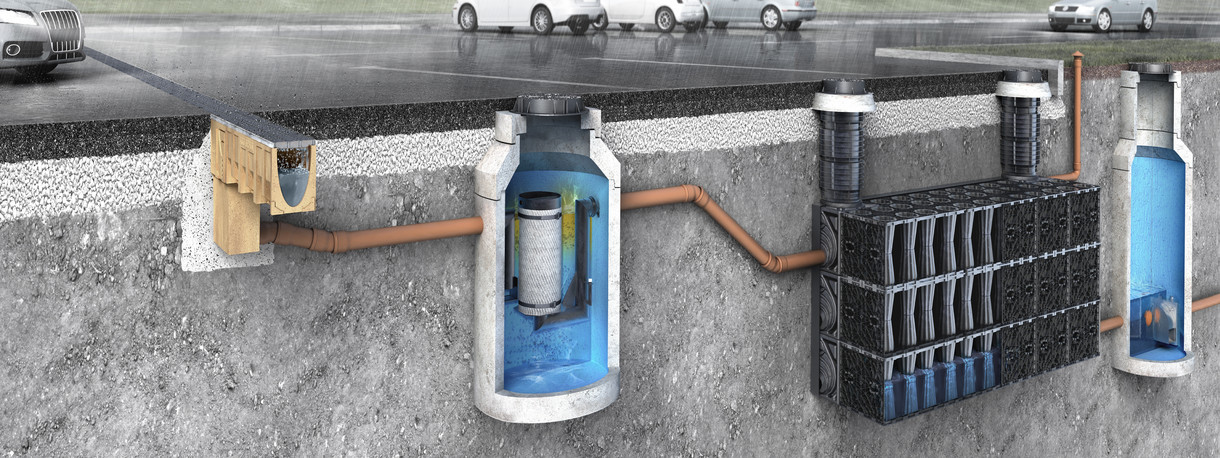

Дренажна система ACO Stormbrixx - це простий спосіб створення ефективної дренажної системи великого об'єму в місцях відсутності каналізаційних мереж. У створенні ACO Stormbrixx був зроблений акцент на простоту сервісу і мінімальне замулювання внутрішніх поверхонь, щоб збільшити період ревізій і підвищити надійність системи.


ACO Stormbrixx дозволить локально вирішити глобальну проблему. Просте проектування і монтаж, можливість застосування в зоні проїзду і паркування, висока швидкість збірки, дозволяє в короткі терміни повсюдно реорганізувати спосіб передачі води в міські колектори і позбавити вулиці міст від затоплення під час рясних злив.

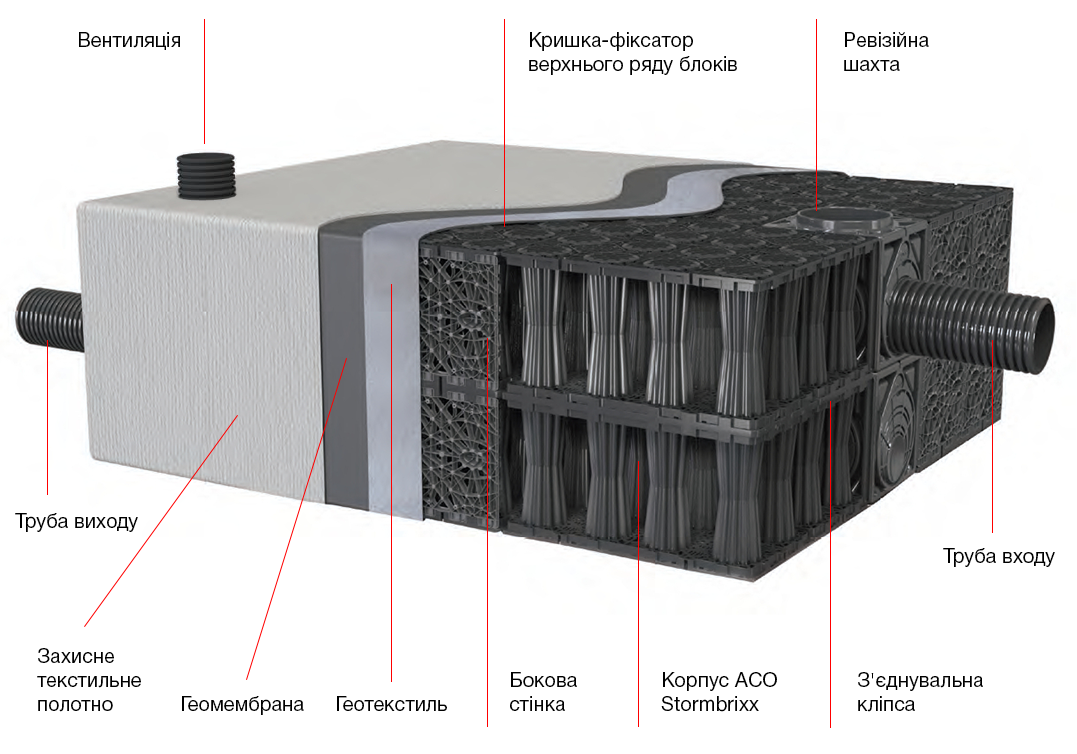

Накопичувальна система ACO Stormbrixx - це готове рішення для головної інженерної проблеми сучасних міст. Пропускна здатність старих каналізаційних мереж не розрахована ні на поточний рівень урбанізації, ні на сьогоднішній обсяг дощової води. Накопичувальна система ACO Stormbrixx є елементом міської каналізації нового покоління і дозволяє не просто збирати, а й управляти великими потоками води.


ACO Stormbrixx дозволить локально вирішити глобальну проблему. Просте проектування і монтаж, можливість застосування в зоні проїзду і паркування, висока швидкість збірки, дозволяє в короткі терміни повсюдно реорганізувати спосіб передачі води в міські колектори і позбавити вулиці міст від затоплення під час рясних злив.

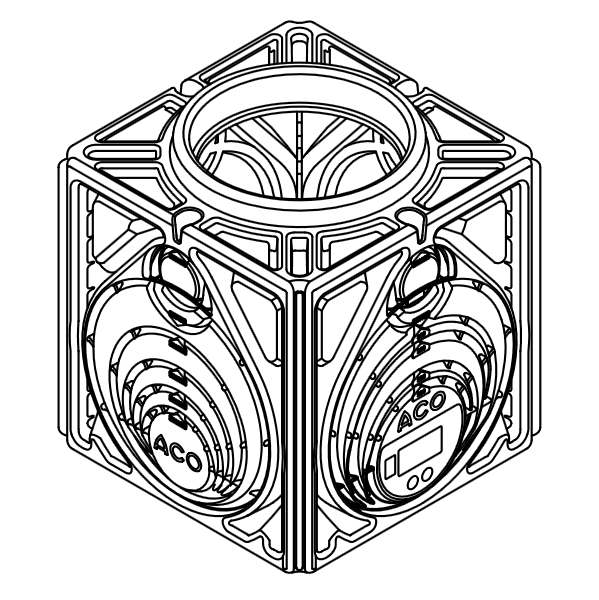

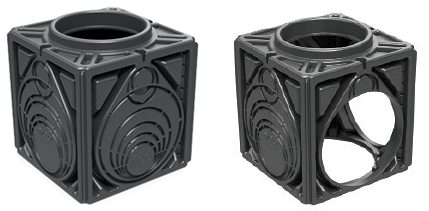

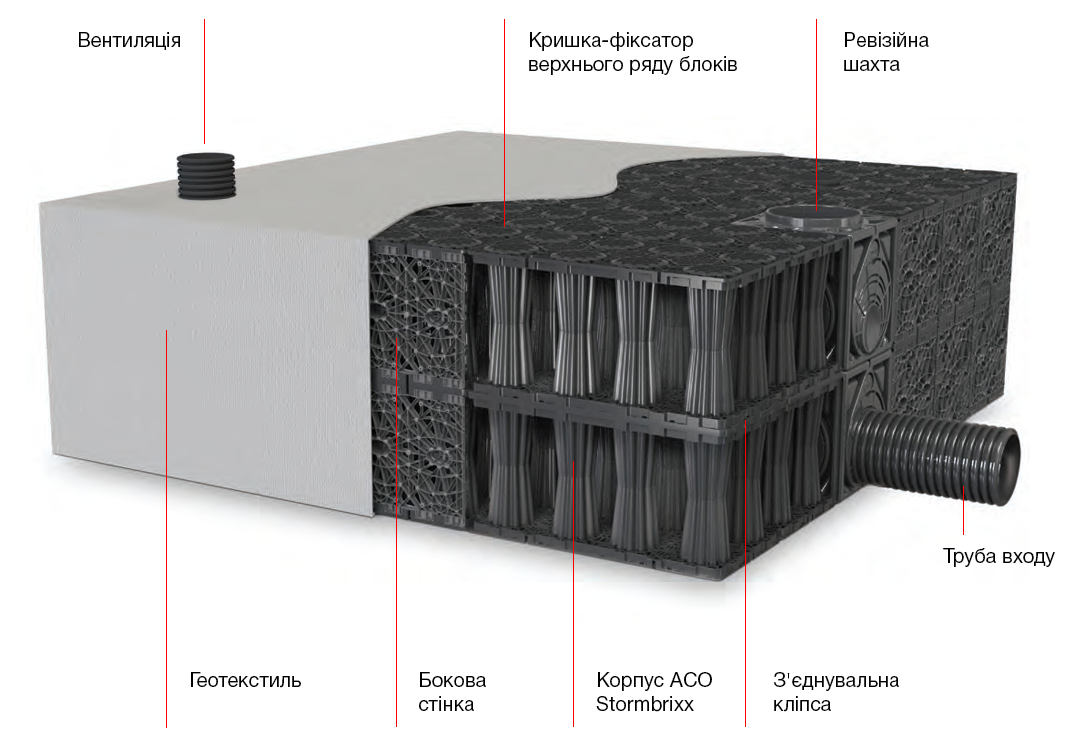

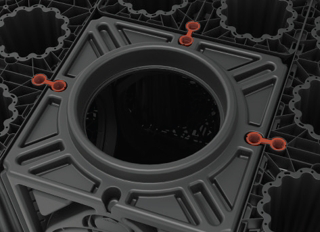

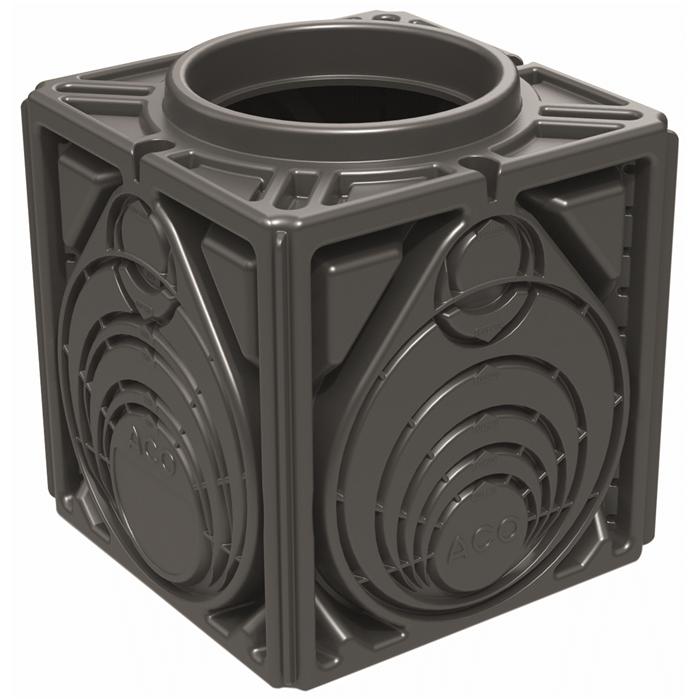

Система ACO Stormbrixx спроектована для максимально простого обслуговування, тому в ній передбачені елементи, що дозволяють створити повноцінну ревізійну шахту. Основним елементом такої шахти служить універсальний модуль. Він може служити точкою підключення - для цього вирізається один з отворів, відформованих під різні діаметри труб.

Далі в кожному шарі блоків ACO Stormbrixx встановлюється такий же універсальний модуль для виведення вгору або для інших підключень. Всі модулі кріпляться між собою власними замками, а також з'єднуються горизонтально з прилеглими блоками ACO Stormbrixx за допомогою кліпс.

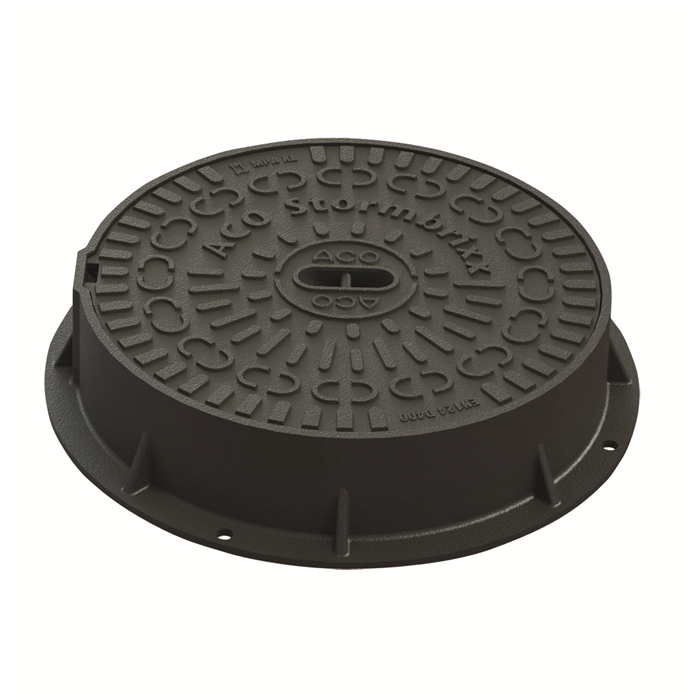

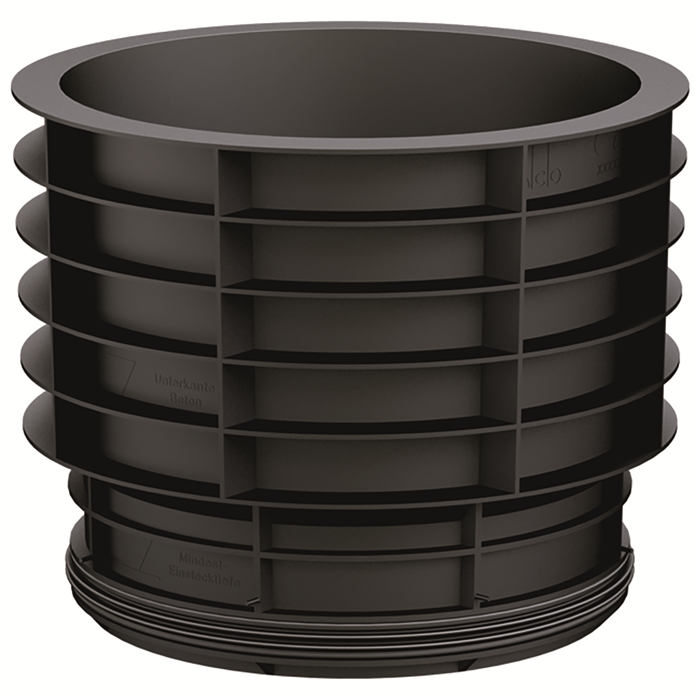

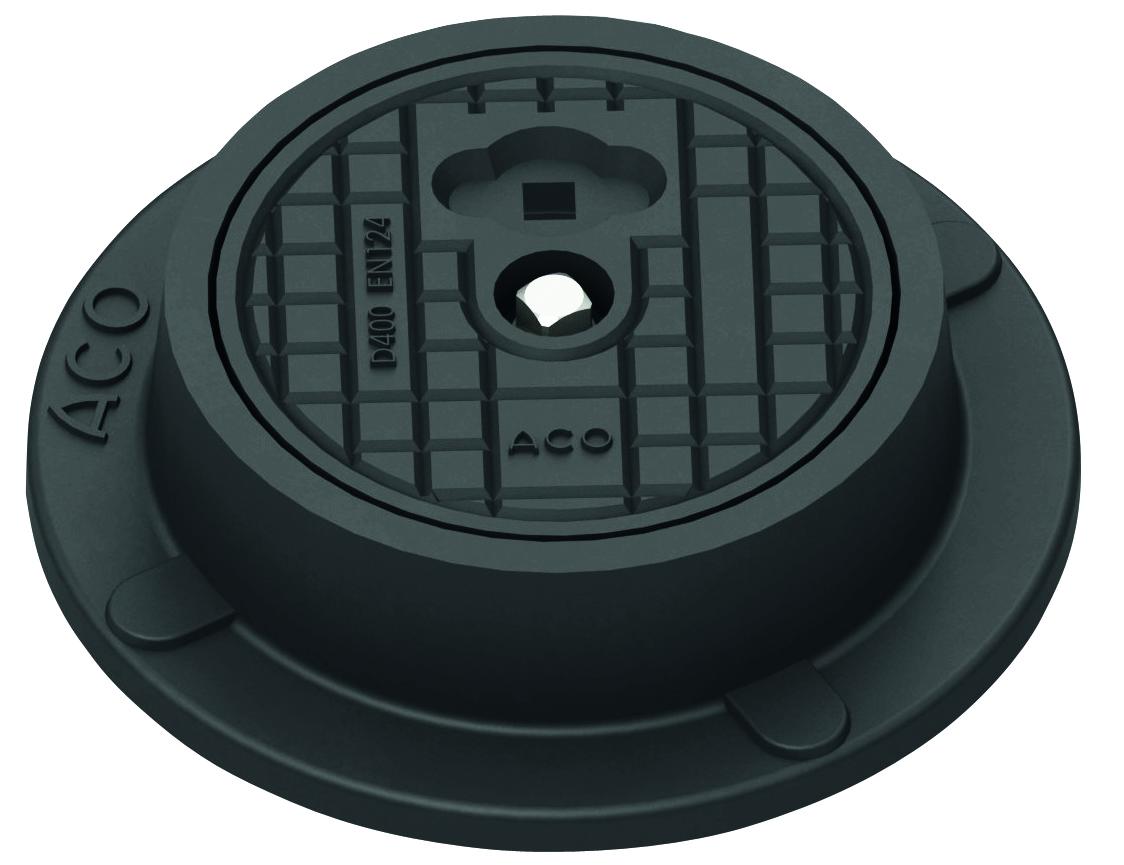

Після остаточного складання системи і укладання мембран, в верхньому ревізійному модулі прорізається отвір і встановлюється зовнішня частина шахти, яка також може нарощуватися до необхідної висоти.

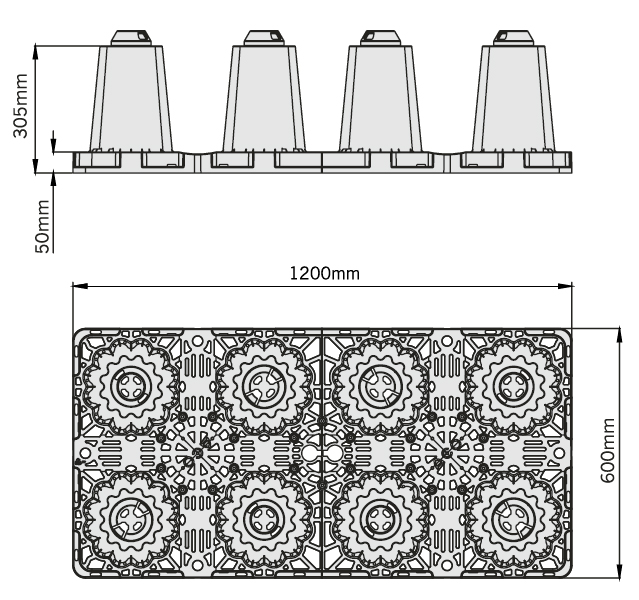

Довжина, ммШирина, ммГлибина, ммВага, кгВертикальне навантаження на стиснення, kN/м²Бокове навантаження на стиснення, kN/м²Артикул
12006003051042090314020

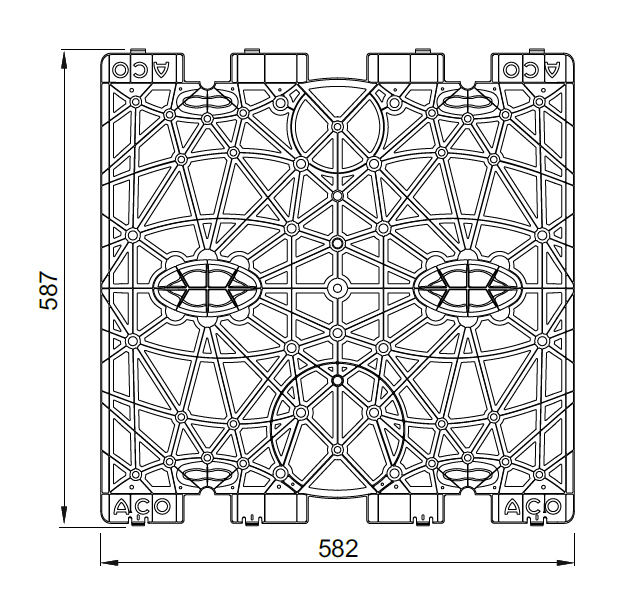

Довжина, ммШирина, ммГлибина, ммВага, кгАртикул
582587351,6314021

Довжина, ммШирина, ммГлибина, ммВага, кгАртикул

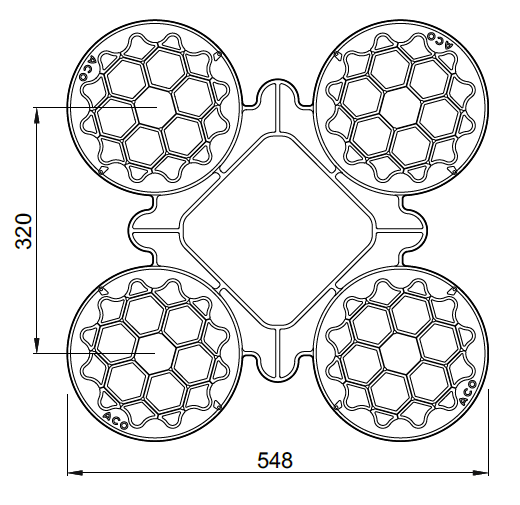

548548430,8
(4 шт)
314022

Довжина, ммШирина, ммГлибина, ммВага, кгАртикул

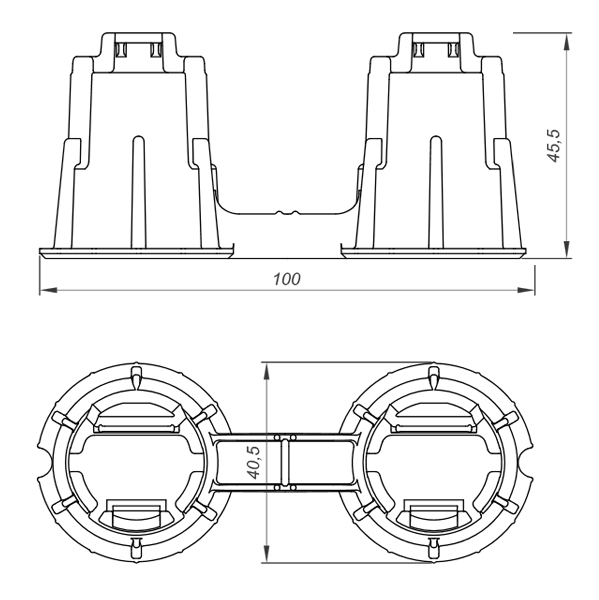

10040460,1314023

Довжина, ммШирина, ммГлибина, ммВага, кгАртикул
5945946103227034

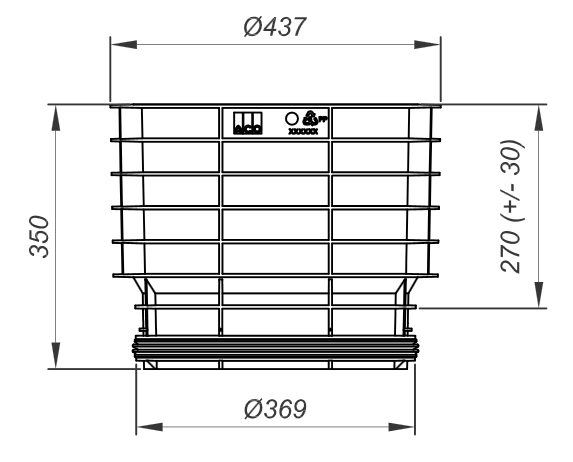

Довжина, ммШирина, ммГлибина, ммВага, кгАртикул
4374373502,689013

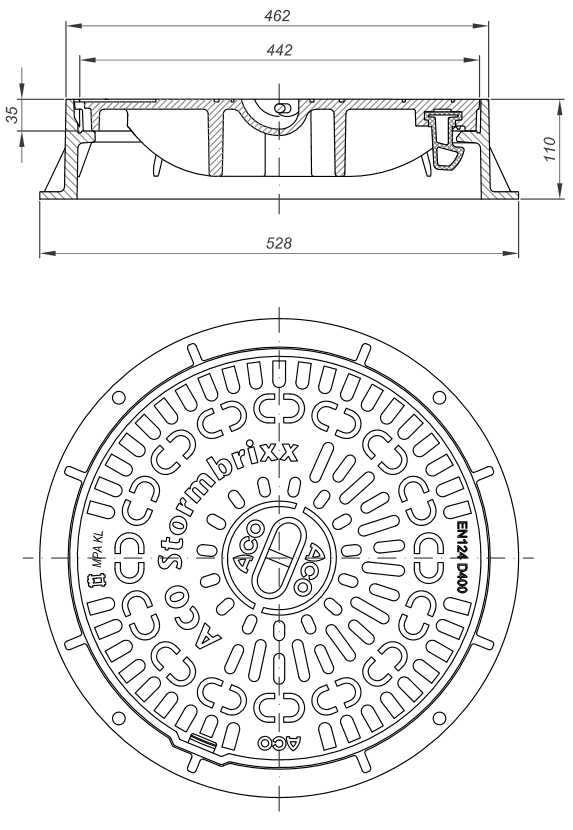

Довжина, ммШирина, ммГлибина, ммВага, кгАртикул
52852811038314043

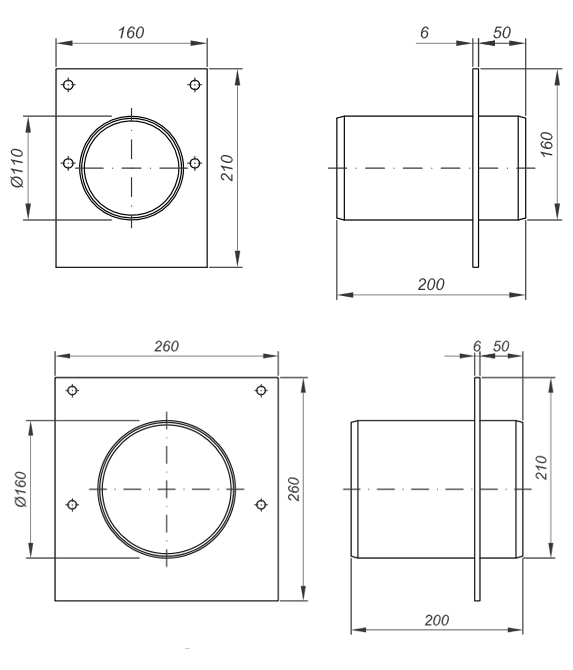

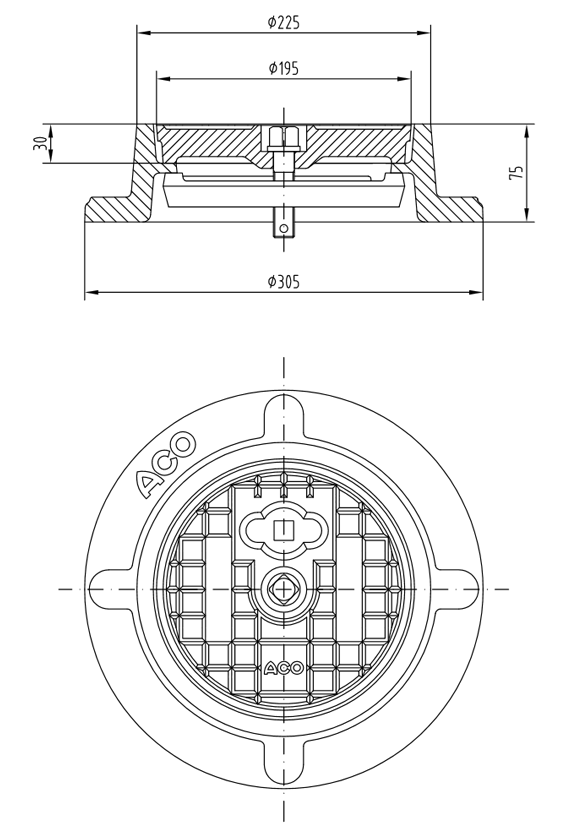

Ширина, ммВага, кгАртикул

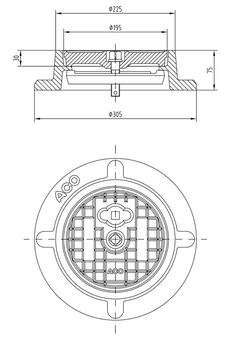

DN1605,2314044

Ширина, ммВага, кгАртикул

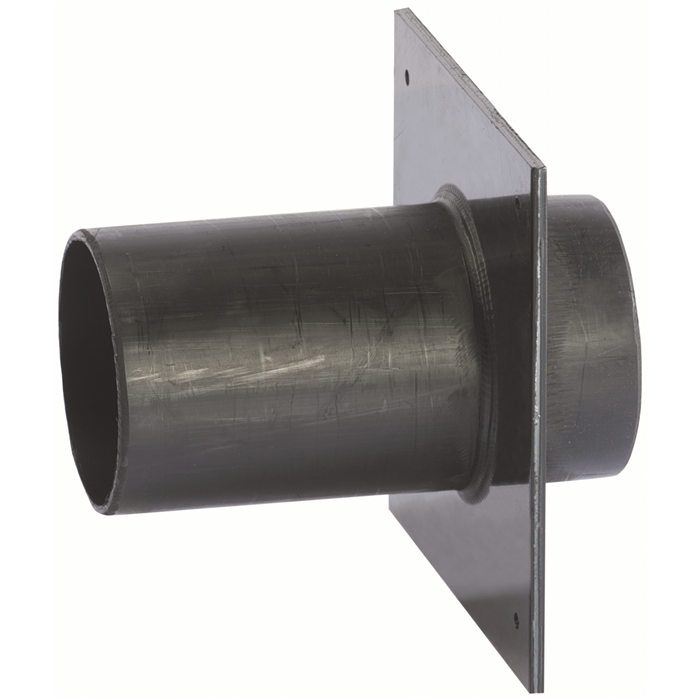

DN1100,7527056
DN1601,2527057

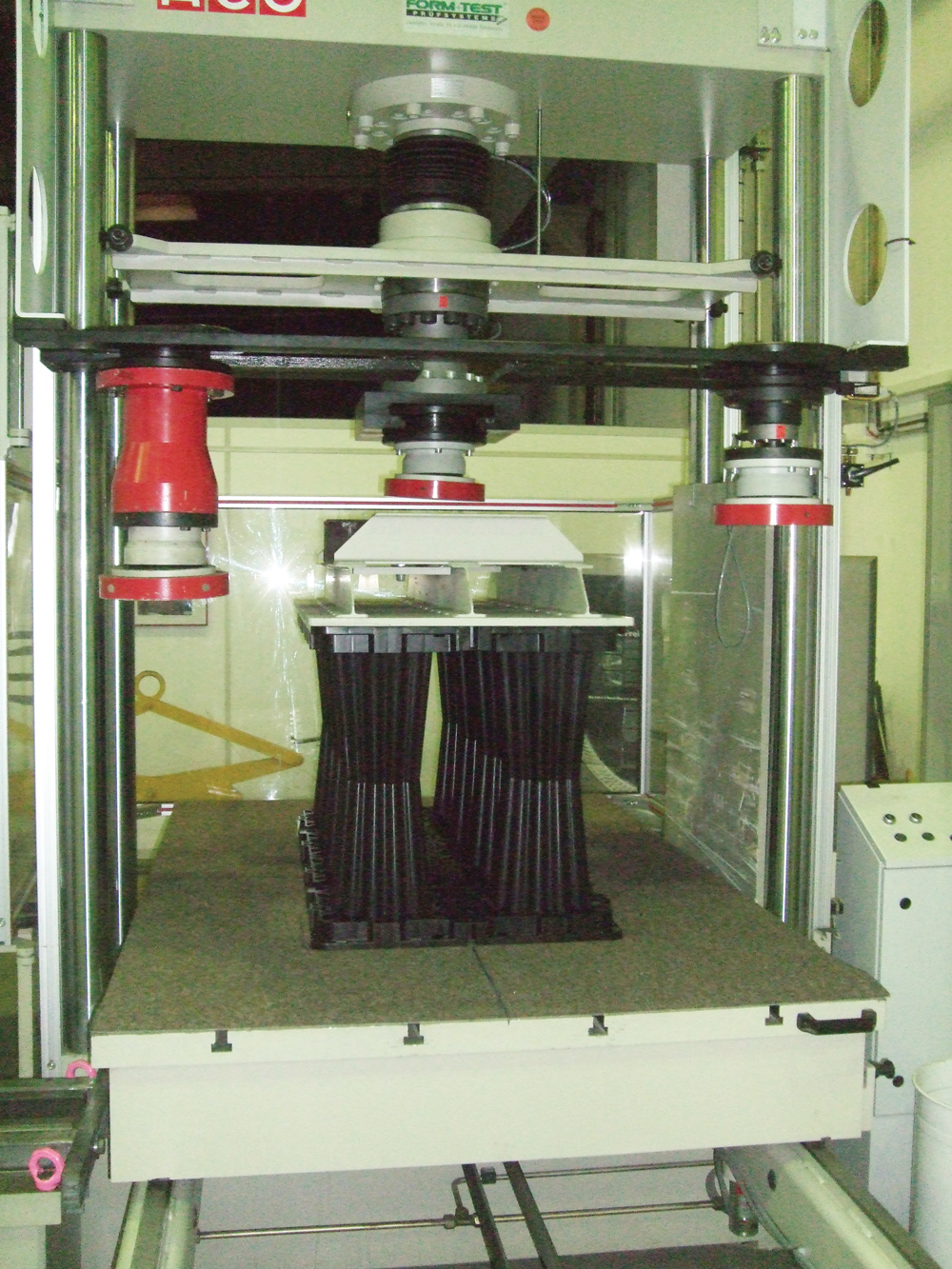

Тестування системи ACO Stormbrixx проводилося згідно рекомендованої методики CIRIA C680 «Проектування конструкцій модульних геосотових дренажних ємностей». Максимальна здатність була досягнута завдяки короткостроковим і довгостроковим випробуваннями в лабораторних умовах. Мінімальний шар грунту над системою ACO Stormbrixx повинен складати 500 мм.

Шар може збільшуватися якщо:

  • проведення садових робіт вимагає вилучення ґрунту на велику глибину;
  • над системою розташована парковка або проїжджа частина.

У разі монтажу системи в зеленій зоні слід забезпечити можливість проїзду транспорту для ревізії і обслуговування. При організації парковки і проїзду автомобілів вагою до 2,5 т шар грунту над системою ACO Stormbrixx повинен бути від 600 мм.

Вертикальне навантаження на систему може становити до 420 kN/м², а бічна - до 90 kN/м².

Каталог ACO Stormbrixxpdf
Рекомендації з монтажу ACO Stormbrixxpdf
Сертифікат відповідностіpdf
