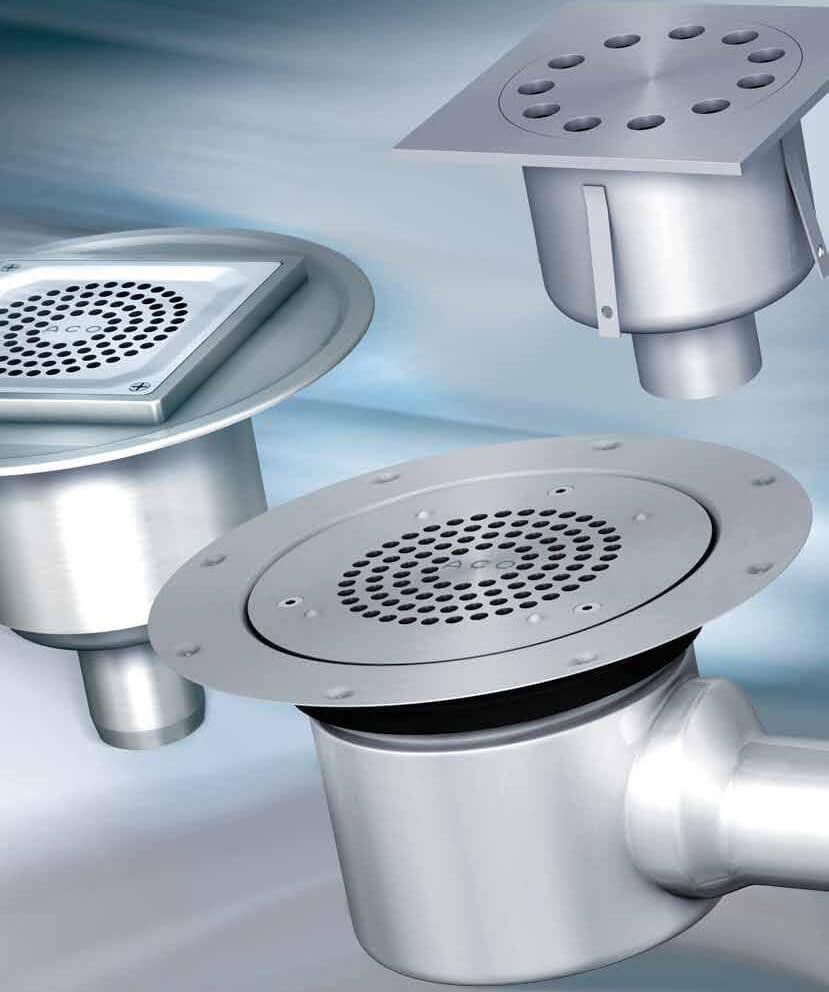

Трапи серій EG та FG

Характеристики трапів:

  • матеріал – нержавіюча сталь AISI 304
  • пропускна здатність 1,2 л/с
  • клас навантаження К3 відповідно до EN 1253 (для трапів серії EG 150)
  • клас навантаження M125 відповідно до EN 1253 (для трапів серії FG 150)
  • діаметр випуску горизонтальний або вертикальний: 50, 75 і 110 мм

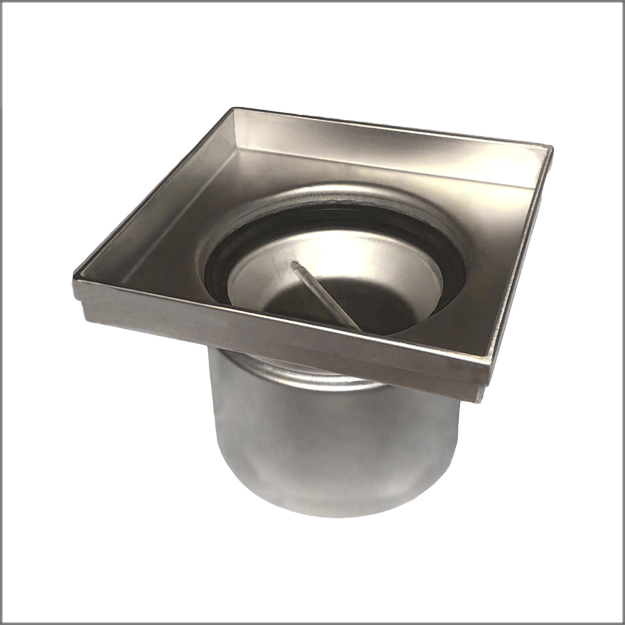

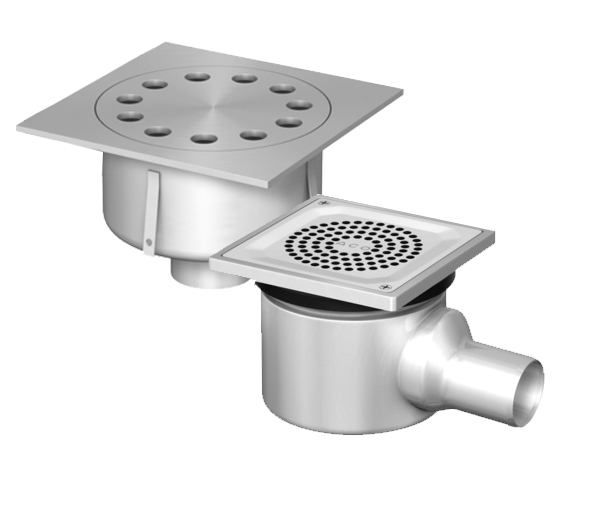

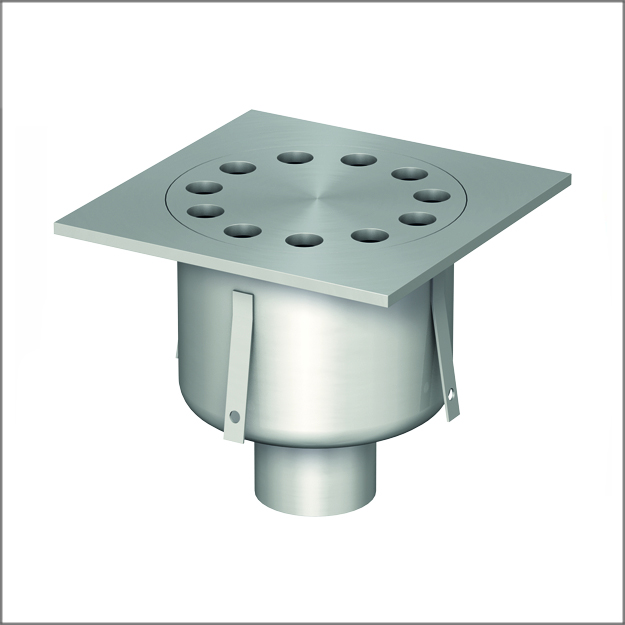

Трапи серії FG 150
  • Трапи FG 150 з вертикальним випуском та сифоном
  • Матеріал – нержавіюча сталь AISI 304
  • Пропускна здатність 1,2 л/с
  • Клас навантаження M125
  • Однокорпусний трап. Із замком та без нього
  • Діаметр випуску – 50 мм
Детальніше

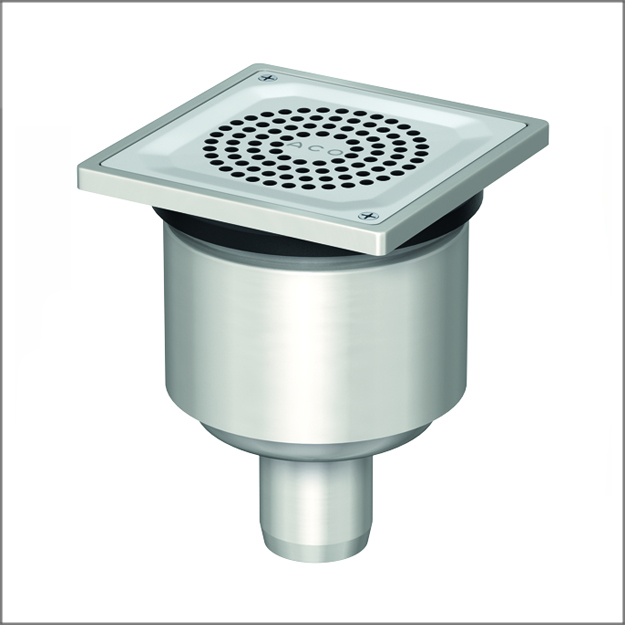

Трапи серії EG 150
  • Трапи EG 150 з сифоном
  • Матеріал – нержавіюча сталь AISI 304
  • Пропускна здатність 1,2 л/с
  • Клас навантаження К3, L15 та M125
  • Два варіанти: однокорпусний або двохкорпусний
  • Горизонтальний та вертикальний випуск
  • Діаметр випуску - 50, 100 мм
Детальніше

Монтажні схеми

Трапи серій EG та FG

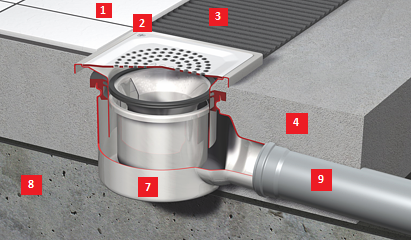

Монтаж трапа EG 150 для цементних, керамічних підлог

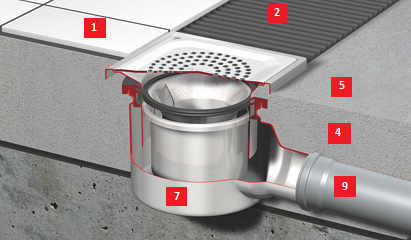

Монтаж двокорпусного трапу EG 150 з фланцем

1 – Плитка

2 – Клей для плитки

3 – Герметик для шва

4 – Стяжка

5 – Гідроізоляційни шар

6 –Вінілове покриття підлоги

7 – Трап

8 – Чорнова стяжка підлоги та перекриття

9 – Каналізаційна труба

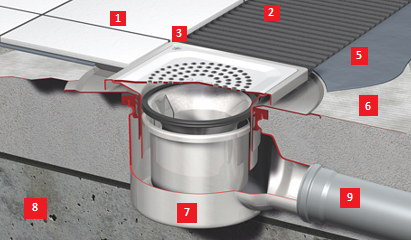

Монтаж трапа EG 150 для вінілових покрить
